Трудно представить современную жизнь без сети веб, подключение которого неосуществимо без специального кабеля – витой пары. Провод такового типа даёт возможность подсоединить сходу несколько устройств, минимизируя при всем этом численность проводки. Схема кабеля ординарна – его жилы подключаются к специальному разъёму-коннектору, а он уже к ПК либо иным устройствам. Многие юзеры в этом вопросе прибегают к помощи профессионалов, не зная, как осуществляется распиновка проводов. Но всё можно выполнить без помощи других.
Что собой представляет витая пара

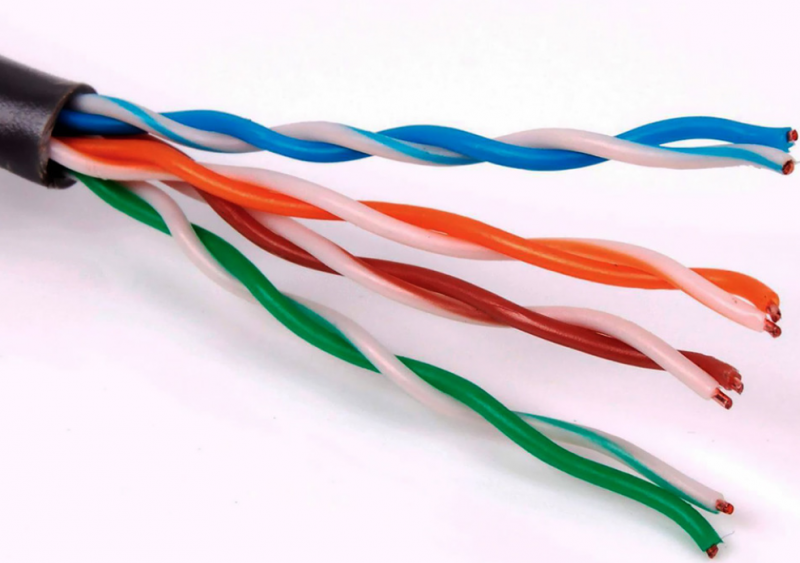

Витая пара – это 4-х либо 8-жильный кабель, жилы которого сплетены между собой попарно. Любая пара проводов обладает похожими цветами, например: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля применяются особые разъёмы – коннекторы, на 4 либо 8 контактов соответственно.
Различают несколько типов витых пар:
- UTP – витые пары лишены экранирования, наружного экрана также нет. Более распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют огромные расстояния и наводки.
- FTP – лишены экранирования, наружный экран находится (фольга). Используются такие провода в офисных помещениях, где встречаются наводки и без утраты скорости данные передаются на расстояние до 100 м.
Необходимо также уделять свое внимание на цвет кабельной изоляции. Самый распространённый – сероватый – стандартная изоляция. Оранжевый и красный цвет молвят о том, что кабельная изоляция произведена из негорючих материалов.
Бывают кабели на 4 и 8 жил. Четырёхжильные в состоянии передавать данные на скорости менее 100 Мбит/с. Восьмижильные в состоянии поднять эту скорость до 1000 Мбит/с. Для длинноватых кабельных трасс (выше 100 метров) нужен установка вспомогательного усиливающего оборудования.
Что такое обжим витой пары и как его делать

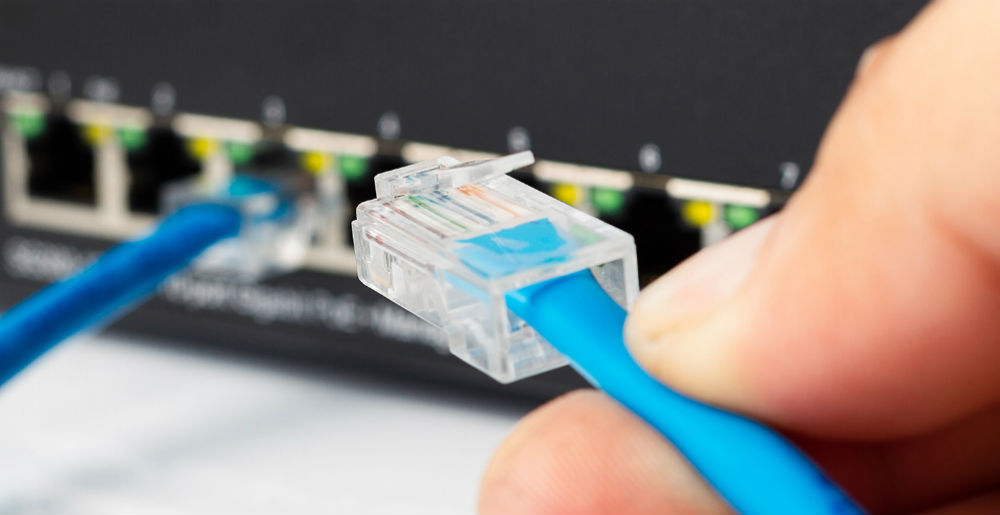

Соединение кабельных жил с разъёмом называют обжимкой – контактная группа коннектора, после рассредотачивания в нём жил провода, вжимается вовнутрь, прокалывая их изоляцию и фиксируя кабель. Так создаётся надёжное и высококачественное соединение. Более нужными являются коннекторы модели rj45.

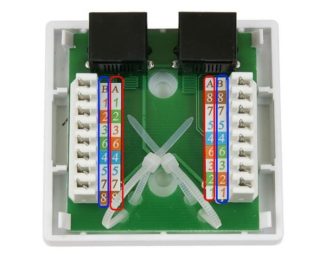

Розетка rj45, средством которой осуществляется распиновка, часто называется спецами как разъём 8P8C. Такая маркировка гласит о том, что и вилка и сама розетка владеют 8 контактами. Все эти контакты можно соединять в разных схематических вариациях в согласовании с типом кабельного соединения.

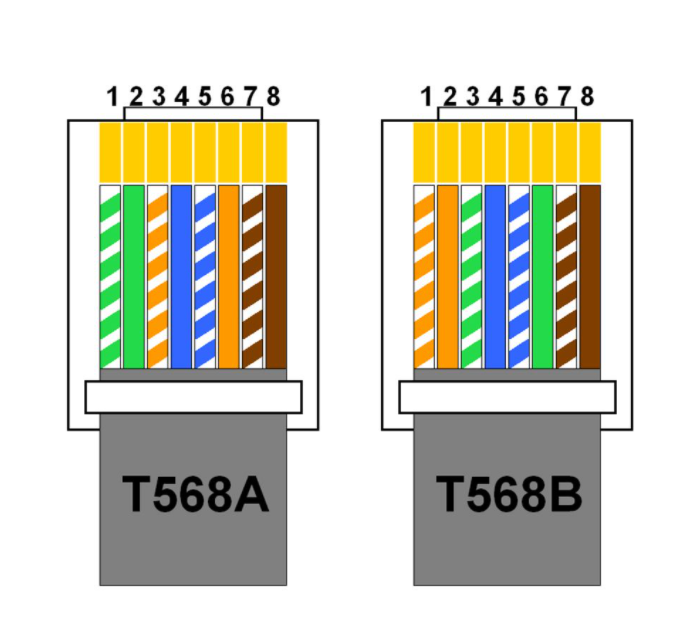

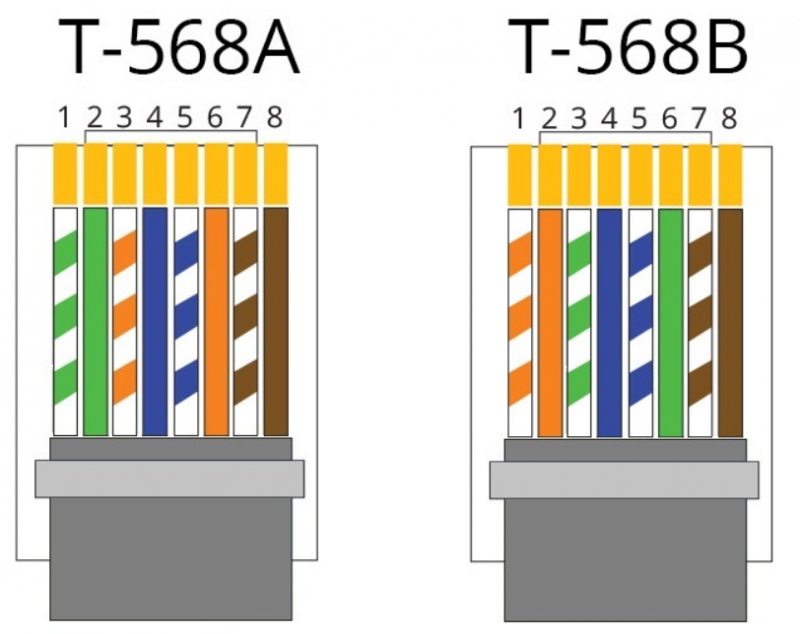

Rg 45 распиновка 8 проводов бывает 2-ух эталонов: T568A и T568B. Последний является более нужным и применяется существенно почаще, так как предназначен для соединения ПК с роутером либо модемом. 1-ый эталон сотворен для соединения 2-ух ПК между собой.
Перед тем как разглядеть процесс обжима, разумно указать варианты схем подключения коннекторов. Их всего две: ровная и перекрёстная.
Все жилы витой пары маркированы определенным цветом, что позволяет выполнить резвую распиновку и предстоящий обжим розетки rj45. Жилы единой пары близки по окрасу, к примеру, синий и сине-белый.

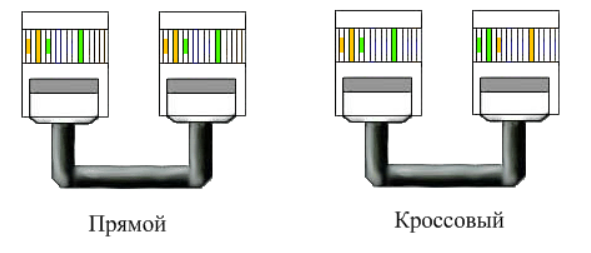

Различия между прямой и перекрёстной конфигурацией обжима явны. Ровная вариация является схемным решением, когда на 2-ух обратных краях кабеля раскраска жил совпадает.
Перекрёстная вариация подразумевает схему, где на обратных краях кабеля соответствие жил по цвету несколько изменено. В большинстве случаев местами меняют проводники под номерами 1, 2, 3 и 6.
Любая из этих схем предугадывает размещение жил на обратных краях таким макаром, что проводник №1 находится напротив проводника №8 и напротив – жила №8 размещена напротив жилы №1.
Не считая вышеуказанных 2 конфигураций существует ещё и промежуточная – консольная. Она подразумевает размещение проводников на краях кабеля в перевёрнутом порядке. Жила №1 с первого коннектора соответствует жиле №1 со второго коннектора. Проводники №8 также соответствуют друг дружке.

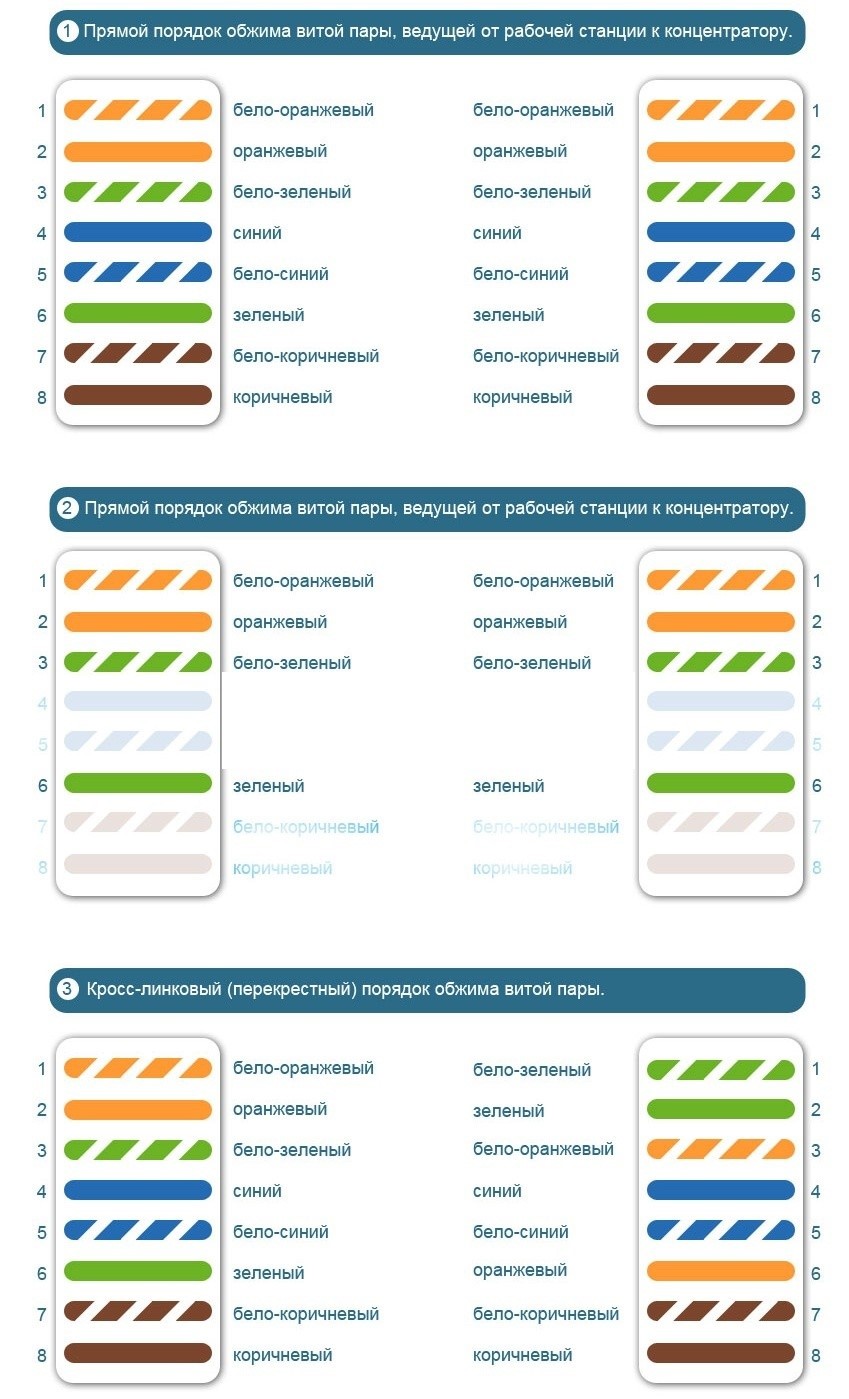

Виды цветовых схем обжима LAN кабелей
В согласовании со спецификацией EIA/TIA-568 существует 3 главных цветовых схемы обжима LAN кабелей витых пар (патч-кордов) средством коннектора модели rj45.
Патч-корды (они же коммутационные провода) предназначаются для соединения 2-ух устройств, например, ПК с хабом, другим ПК либо же свичем. Сделать патч-корд просто. Необходимо взять кабель подходящей длины, где жилы произведены из многожильных проводов (во избежание переломов при учащённых перегибах), и обжать его края коннекторами модели rj45.
Выбор схемы распиновки проводов
Определенная распиновка rg45 8 проводная определяется вариацией подсоединения компьютерных устройств. Ровная, в главном, применяется для подсоединения к коммутатору (концентратору) сетевой карты.
Перекрёстный порядок используют, когда появляется потребность в соединении между собой 2-ух сетевых карт на различных ПК. Такая конфигурация использовалась для коммутации старенькых концентраторов.
На сегодняшней стадии развития цифровых технологий перекрёстная схема практически стала невостребованной. Причина – разработка и постепенное внедрение автоматического определения терминалов сетевого типа.
Порядок обжима витой пары
Обжатие витой пары 8 проводов можно выполнить по двум эталонам: 568A и 568B. Они бывают 2-ух видов – прямое или же кроссовое (перекрёстное) подключение. Не считая того существует распиновка упрощённого типа, обжим 4 проводников, а не 8. Все же такая вариация не поддерживает высочайшей скорости трафика – менее 100 Мбит/с. Каждый вариант подразумевает свою схему обжима.

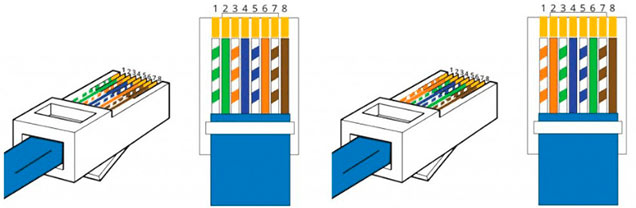

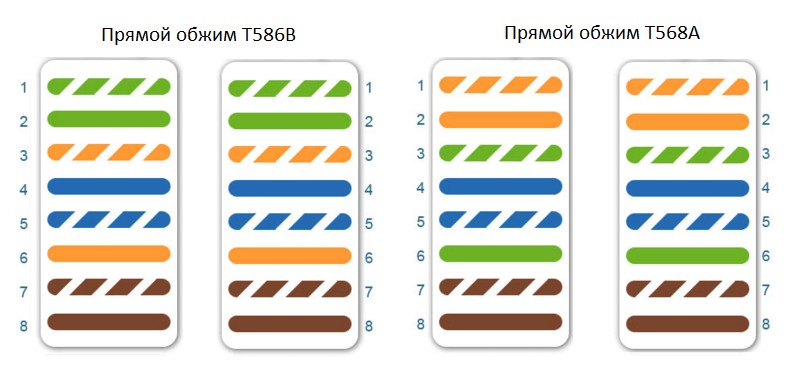

Прямой 8-проводниковый кабель
Обжим всех 8 проводников прямым методом нужен для обеспечения скоростного доступа к сети веб. Такая опрессовка дозволит передавать данные на скорости до 1000 Мбит за секунду.
Цветовой строй витых пар:
- оранжевый с белоснежным,
- оранжевый,
- зелёный с белоснежным,
- синий,
- синий с белоснежным,
- зелёный,
- карий с белоснежным,
- карий.
Данный метод обжима более животрепещущ при подключении роутера к ПК. Кроссовая вариация подразумевает незначительно другое рассредотачивание проводников.

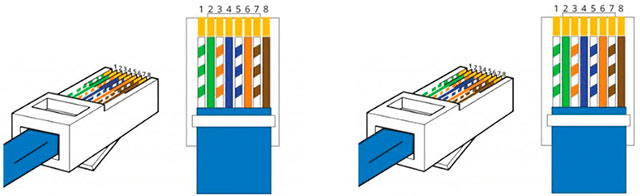

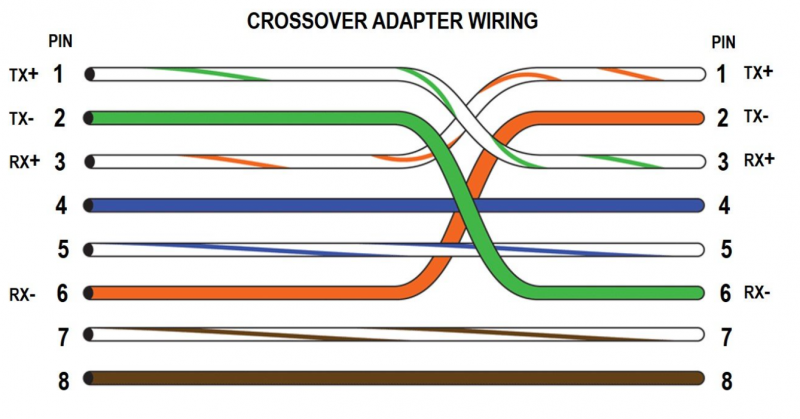

8-проводниковый кроссовер
Данный тип обжима применяется нечасто, так как предназначен для соединения 2-ух коммутирующих устройств либо 2-ух ПК между собой.
Порядок проводников по цвету следующий:
- зелёный с белоснежным
- зелёный
- оранжевый с белоснежным
- синий
- синий с белоснежным
- оранжевый
- карий с белоснежным
- карий.
Кроссовер потихоньку уходит в прошедшее, ведь современные устройства оснащаются технологией MDIX и автоматом меняют подачу сигнала. Все же для старенькой техники таковой обжим ещё послужит.
Прямой 4-проводниковый кабель
Данный вариант обжима применяется для подсоединения ПК к устройствам коммутационного типа, к примеру, к модемам.
Обжим проводов rj45, схема по раскраскам:
- оранжевый с белоснежным,
- оранжевый,
- зелёный с белоснежным,
- зелёный.
Такая конфигурация более ординарна и подразумевает передачу данных на маленьких скоростях – до 100 Мбит за секунду. При обрыве кабеля можно его просто перекинуть на 4 свободных контакта на коннекторе.
4-проводниковый кроссовер
Обжим таким методом использует четыре жилы кабеля, другими словами 2 пары. При всем этом для скрутки можно применять проводники хоть какой раскраски. Обычно соединяют проводники зелёного и оранжевого окраса.
Кроссовер такового типа применяется очень изредка, только в домашних сетях, например, дабы подключить старенькый ПК к другому устаревшему компу. Выбор расцветки проводников на скорость передачи инфы не оказывает влияние.
Порядок действий при обжиме клещами

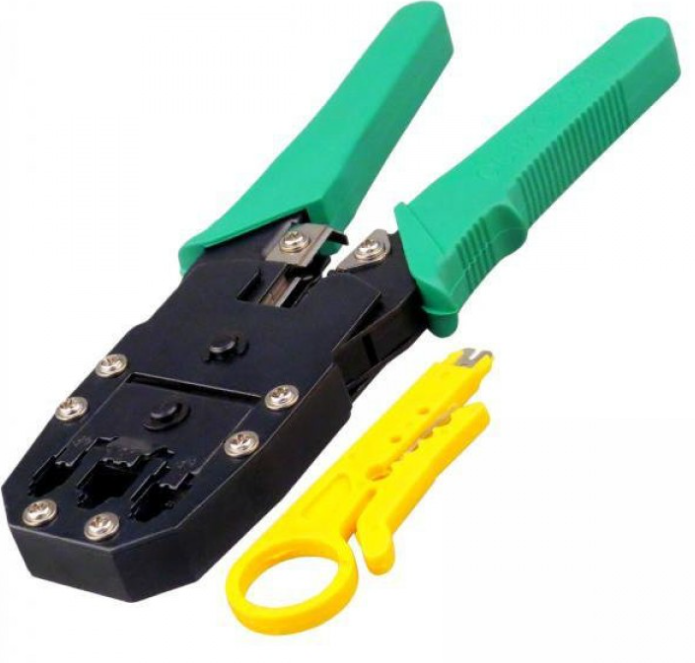

Дабы обжать витые пары будет нужно таковой инструмент:
- кримпер (клещи для обжима наконечников проводов rj 45);
- стриппер (резак для съёма изоляции);
- канцелярский ножик.
Если такового инструмента дома не имеется, лучше обратиться за помощью к спецам.
Подготовка кабеля
Сначала необходимо выбрать кабель по подходящему количеству жил и отрезать от него отрезок требуемой длины. Для домашней сети нужно взять четырёхжильный провод с медными проводниками. Незадействованные проводники просто не применяют. Для скоростной передачи данных должен подключаться восьмижильный кабель.
Удаление изоляции
С концов отрезка кабеля нужно снять изоляционный слой. Довольно отойти 3-3,5 см от края и с помощью стриппера лёгким радиальным движением выполнить надрез на изоляции. Рез необходимо делать аккуратненько, без сильного нажатия, по другому оболочка жил будет повреждена. Это повлечёт за собой упадок скорости передачи данных. Оплётку режут не на полную глубину, а на одну вторую. Потом её сгибают и она лопается по полосы реза.
Если под рукою не имеется стриппера, изоляцию можно снять с помощью обыденного либо канцелярского ножика.
Подготовка жил для загрузки в коннектов

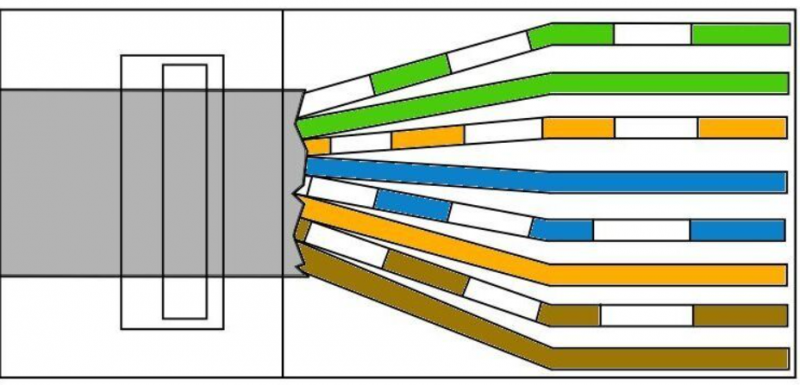

Открывшиеся после снятия изоляции проводники, свитые в пары, нужно расплести и выпрямить. Медные жилы достаточно мягенькие, потому делать такую операцию необходимо осторожно, дабы не оборвать их оболочку.

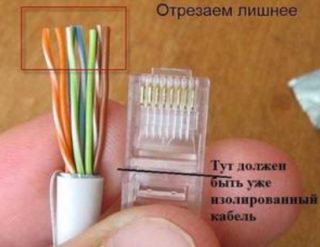

Дальше все проводники выравниваются относительно друг дружку, после этого обрезаются перпендикулярно ровно, отступив от края 3-4 мм. Такую функцию идеальнее всего делать ножницами. В конечном итоге должен получиться прямой торцевой ряд из 4/8 жил в оплётке.
Дальше будет применяться пластмассовый коннектор формата 8P (8 контактов), при помощи которого будет осуществляться обжим – контактный крепёж жил из меди.
Коннекторов на 4 контакта не существует, для компьютерных сетей применяются только 8-контактные коннекторы.
Обжим контактной площадки
Тыльная часть коннектора 8P – это входной шлюз для ввода медных проводников. В данном шлюзе имеется 8 ячеек прямоугольной формы, в которые загружаются соответствующие по раскраске жилы.
Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники необходимо просто завести в каналы до упора.
Дальше нужно обжимать проводники при помощи кримпера для коннекторов типа 8P8C. Колодку клещей необходимо наложить на пластмассовый коннектор, после этого сжать рукояти инструмента до соответствующего щелчка.
Тест свойства обжима
После процесса обжима кримпер снимается, а само соединение подвергается тесту на крепкость способом физического вытягивания кабеля из коннектора. Аналогичный тест проводится на другом конце сетевого кабеля. Если всё изготовлено в согласовании с технологией, обжим не дозволит кабелю вырваться из запрессованных ячеек. После чего обжим можно считать завершённым.
Обжим коннектора RJ-45 с 8 проводами по цветовой схеме
Сейчас изредка можно повстречать семью, в какой не было бы электронного устройства. Для сотворения связи между отдельными аппаратами применяется сигнальный кабель. Простота его устройства позволяет без помощи других его изготавливать. Для этого необходимо только знать схему подключения витой пары. Поначалу разглядим, что такое витая пара и почему конкретно ее применяют.
Особенности витой пары
Витой парой именуют кабель, состоящий из одной либо нескольких пар проводов. Любая пара маркируется своим цветом, при этом один провод имеет основной цвет, другой чередуется с белоснежным. Такая маркировка позволяет просто определять подходящую пару. В каждой паре провода переплетаются между собой (отчего пошло название витая пара), расстояние между витками строго регламентируется. В некоторых кабелях любая пара имеет свой шаг витков, в других такового различия нет. Если находится несколько пар, то они перекручиваются вокруг центрального корда.
Переплетение проводов позволяет очень сблизить их вместе. Такая связь позволяет помехам умеренно оказывать свое действие сходу на оба провода, в итоге это не сказывается на сигнале. Переплетение парных жил уменьшает обоюдное воздействие, что также защищает сигнал от помех. Дополнительно кабель может иметь экран, выполненный в виде:
- оплетки;
- фольги;
- оплетки и фольги.
Размещается он сходу за изоляцией, защищая все входящие в него витые провода. Дополнительно сами пары могут иметь экран, что еще лучше защищает их от обоюдного воздействия.
Внимание! Радиус извива кабеля находится в зависимости от наличия экрана, так без экрана малый радиус составляет 8 поперечников кабеля, а экранированного — 10 поперечников. Больший извив может привести к повреждению жил.
На один из проводов витой пары подается прямой сигнал, на другой инверсионный. Декодирование делается при помощи сопоставления этих сигналов. Подключение к электронным устройствам делается через разъем 8P8C, который по ошибке переименовали в Rj – 45. Rj – 45S употребляет разъем 8P4C и несовместим с 8P8C. Все же, подвергнутся рассмотрению оба разъема под одним заглавием Rj – 45.
Стандартные схемы обжима
Существует две схемы обжима витой пары rj 45 либо распиновки:
При прямой обжимке rj 45 коннекторы (штекеры) с обеих сторон провода подключаются по одной схеме, а при перекрестной — схема изменяется.
Принципиально! От варианта подключения по перекрестной схеме зависит скорость передачи инфы.
На коннекторе гнезда под провода пронумерованы и любой из них предназначен для провода с определенным цветом, в согласии с избранным вариантом. Вариант Т568А имеет следующую схему подключения:
- 1. бело-зеленый;
- 2. зеленоватый;
- 3. бело-оранжевый;
- 4. синий;
- 5. бело-синий;
- 6. оранжевый;
- 7. бело-коричневый;
- 8. карий.

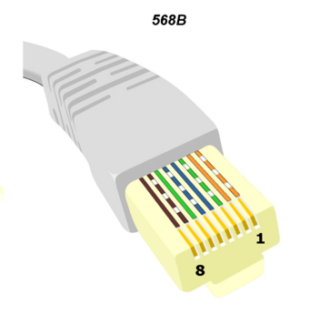

Вариант Т568В подключается по этой схеме:
- 1. бело-оранжевый;
- 2. оранжевый;
- 3. бело-зеленый;
- 4. синий;
- 5. бело-синий;
- 6. зеленоватый;
- 7. бело-коричневый;
- 8. карий.
Для прямого подключения применяется в главном последний вариант, для смешанного подключения – оба.
Вариант №1 – прямой 8-проводниковый кабель
Этот вариант подходит для подключения различных типов электронных устройств. К примеру, кабель, присоединенный по такому варианту, применяется для соединения компьютера с коммутаторами. Штекер rj 45 обжимается по варианту Т568В с обеих сторон кабеля.
Вариант №2 – 8-проводниковый кроссовер
Для подключения однотипных устройств, таких как компьютер-компьютер применяют кроссовер. Кроссовер либо перекрестная схема осуществляется 2-мя способами:
- скорость передачи данных составляет 100 Мбит;
- скорость доходит до 1000 Мбит. В первом случае коннектор rj 45 обжимается на одном конце кабеля по варианту Т568В, а на другом конце по варианту Т568А.
Во 2-м случае обжим штекера осуществляется по варианту Т568В, а 2-ой конец таким макаром:
- бело-зеленый;
- зеленоватый;
- бело-оранжевый;
- бело-коричневый;
- карий;
- оранжевый;
- синий;
- бело-синий.
Совет! Для расключения витой пары с экраном следует применять коннектор с железным корпусом.

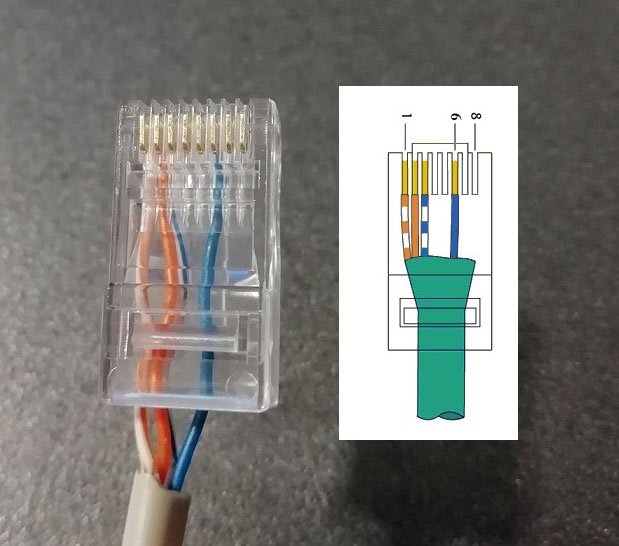

Вариант №3 – прямой 4-проводниковый кабель
Для низкоскоростных сетей могут употребляться 8-пиновые (8-гнездовые) штекеры с подключением 4 проводов. Для этого принципиально знать, какие контакты должны быть задействованы. Применяются 1 и 2, 3 и 6 гнезда. Берутся любые две пары, но принципиально, дабы подключение было одинаковым на обоих концах, к примеру:
- к 1 контакту подключают бело-оранжевый;
- к 2 – оранжевый;
- к 3 – бело-зеленый;
- к 6 – зеленоватый.
Предупреждение! Другие две пары кабеля нельзя применять для других подключений, так как будет нарушен контакт между жилами, из-за чего появятся помехи. Прямое подключение может потребоваться для старенькых электронных устройств либо домашней низкоскоростной сети.
Вариант №4 – 4-проводный кроссовер
Таковой вариант больше носит ознакомительный нрав, так как преднамеренно понижать скорость для современных устройств нецелесообразно. Разглядим, как можно выполнить для rg 45 распиновку, — одно из заглавий rj 45. Дабы получить перекрестный кабель, довольно поменять местами подключаемые пары. Допустим, 1-ый коннектор подключен по схеме, показанной выше, тогда 2-ой обжимают следующим образом:
- 1 контакт – бело-зеленый;
- 2 контакт – зеленоватый;
- 3 контакт – бело-оранжевый;
- 6 контакт – оранжевый.
Предназначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.
Как обжать кабель rj-45 верно?
Прежде всего нужно приобрести саму витую пару подходящей длины и коннекторы на 8 pin. Также следует приобрести либо взять у знакомых нужный инструмент. Если спец инструмент достать не удалось, возможно обойтись подручным инвентарем. Побеседуем поначалу о самом инструменте.
Подбор и подготовка инструмента
Подбор инструмента можно создавать в 2-ух направлениях: для проф деятельности; для личных нужд. Кто занимается мастерски, приобретет следующий инвентарь:
- кримпер;
- стриппер;
- тестер;
- инструмент для заделки витой пары.

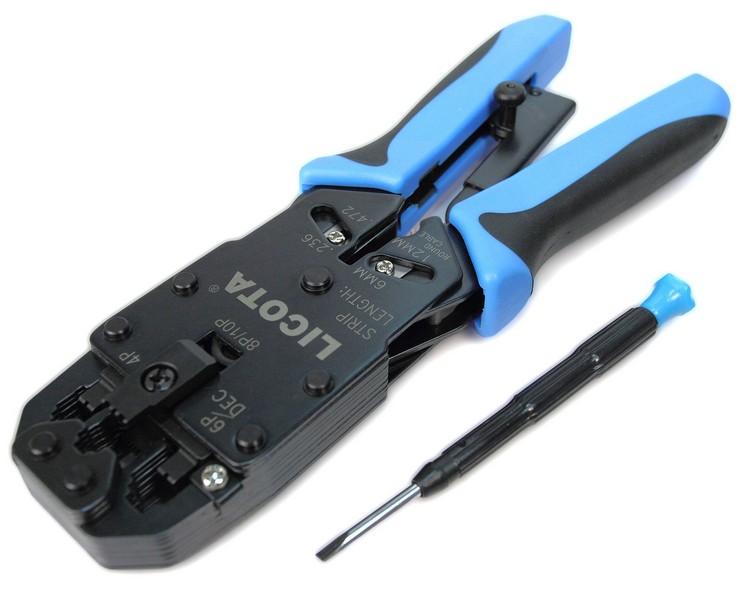

Кримпер (обжимные клещи) зависимо от трудности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе интегрированы ножики, прессовочный зажим с различного вида пазами. Для снятия изоляции с проводов имеются особые выемки различного радиуса.
Стриппер позволяет неопасно снимать изоляцию с проводов либо разделывать кабель. Не считая режущей кромки, имеет гнезда различного поперечника, в которые вставляют провод подходящего поперечника.
Тестер предназначен для проверки корректности и свойства проведенной распиновки и обжима. Аппараты выпускаются разной трудности и функциональности. Самый обычный состоит из 2-ух частей. Любая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть воспринимает его и указывает качество работы включением светодиодов в определенном порядке.
Последний инструмент содержит ряд прикладных устройств, позволяющих стремительно и отменно разделать кабель. Если таких инструментов нет, возможно обойтись обычным ножиком и отверткой.
Пошаговая аннотация по обжимке
Обжим коннектора начинается с разделки кабеля. Если край неровный, его подрезают кусачками ножиком либо кримпером. Острым ножиком делается надрез вдоль кабеля на длину мало больше самого́ штекера. При всем этом стараются не задеть находящиеся снутри провода. Оболочка разрывается по резу и выкручивается. Ножиком аккуратненько подрезают изоляцию.
Расплетают провода и отгибают в сторону. Центральный корд отрезают. Жилы выпрямляют, сглаживают и раскладывают по цветовой схеме. Инспектируют ровность концов, по мере надобности подравнивают, отрезая маленький участок.
Вставляют кабель в коннектор, следя, дабы каждый проводник попал в свое гнездо, и заталкивают его до упора. При всем этом защелка должна находиться снизу. Торчащие из штекера провода отрезают. Кримпером обжимают коннектор.

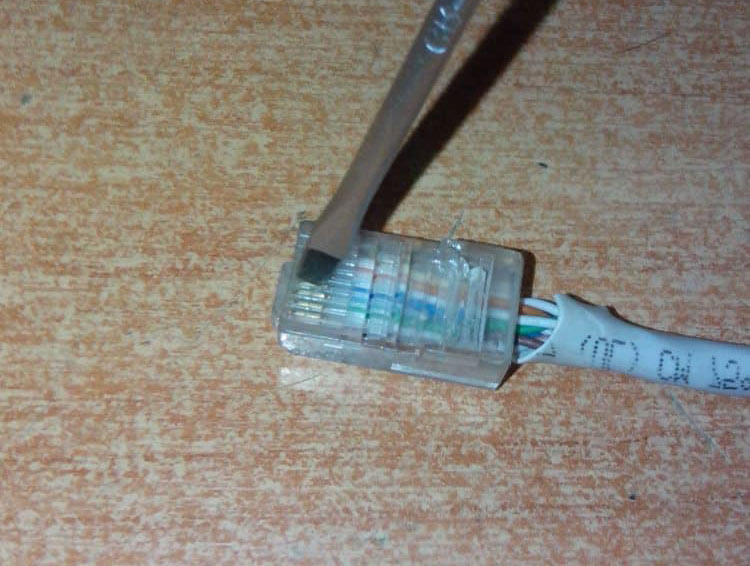

Если кримпера нет, то отверткой вдавливают контакты таким макаром, дабы они вошли в корпус, прорезав изоляцию и войдя в металл жилы. В ближайшее время появились коннекторы, которые сами создают обжим без дополнительного инструмента. Как ими воспользоваться, написано в аннотации.
Проверку работы можно выполнить либо тестером либо подключив кабель в рабочую сеть. Витая пара, обжатая своими руками, принесет довольство и сбережет деньги, которые пришлось бы издержать, пригласив спеца.
Как верно обжать коннектор RJ-45 с 4 и 8 жилами
Прокладка локальной сети, как и подключение к вебу, просит не только лишь специального сетевого оборудования, но и наличия очередной малеханькой, но очень принципиальной детали – соответственного кабеля, которым и будет выполняться коммутация отдельных устройств.
Кабель этот, соответственно, носит название «коммутационный шнур» либо «патч-корд» и состоит из самого кабеля и 2-ух стандартных разъtмов. И так как время от времени появляется необходимость их самостоятельной установки, мы приняли решение подробнее поведать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.
Малость теории
Обычное для многих название коннектора RJ-45 по сути неверно, так как конкретно разъем именуется 8P8C (8 позиций, 8 контактов) и практически является универсальным, а «Ар-Джей-45» – это название эталона обеих частей разъема (вилки и розетки) и схемы их подключения. Самое принципиальное в этом то, что при подключении могут употребляться далековато не все контакты, а порядок отдельных проводов может изменяться зависимо от назначения получаемого кабеля.
Сам кабель также именуется витой парой. Он бывает 2-ух типов, зависимо от количества жил – отдельных проводков, расположенных снутри общей изоляции:
- 4 жилы – более дешевенький, рассчитан на пропускную способность менее 100 Мбит/с. Из-за дешевизны применяется большинством интернет-провайдеров.
- 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа скоростных сетей.
Витая пара вначале не имеет коннекторов (если, естественно, идет речь не о готовом патч-корде), и их установка (обжимка) может потребоваться в различных случаях:
- при самостоятельном изготовлении коммутационного шнура нужной длины,
- при подмене старенького разъема, пришедшего в негодность, к примеру, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.
Беря во внимание все вышеупомянутое, стоит разглядеть, как обжать коннектор для веба обоих типов – с 4 и 8 жилами. Соответственно, для работы для вас будет нужно кусочек витой пары подходящей длины и несколько новых RJ-45.
Как обжать коннектор с 4 жилами
Для начала необходимо приготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем довольно. К слову, эту функцию можно выполнить обыденным канцелярским ножиком, но монтажники обычно применяют особое оборудование – стриппер. Это отдельный инструмент, который позволяет аккуратненько и стремительно надрезать изоляцию, не повредив жилы провода.
Дальше необходимо приблизительно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении снутри должны упираться в переднюю стену разъема, а общая изоляция входить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать. Каждую отдельную жилу зачищать не надо.
Следующий шаг один из важнейших – нужно соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от различных производителей могут отличаться. Верный порядок и номера каналов, в каких необходимо расположить жилы, указаны на иллюстрации ниже, но заместо синих жил в кабеле также время от времени встречаются зеленоватые. К слову, в этом случае обжимка выполнена с ошибкой – общая изоляция не заходит в коннектор и не зафиксирована прижимающей планкой, что в конечном итоге приведет к более резвому повреждению проводов.
Когда жилы будут расставлены по местам, идёт черед второго специального инструмента – кримпера. Он также именуется обжимными клещами либо просто «обжимкой». Моделей клещей существует огромное количество, но основная задачка у них одна – сильно придавить контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем обеспечив надежный контакт с самой медной жилой. Не считая того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент заместо 2-ух.
После того, как коннектор будет вставлен в клещи, остается только сжать ручки и смотреть за тем, дабы жилы не выскользнули в момент обжима.
Как обжать коннектор с 8 жилами
Предварительный шаг и перечень инструментов в данном случае полностью такие же. Изменяется только порядок расположения жил в коннекторе. И так как их 8, заняты будут все гнезда. Верный порядок смотрится следующим образом:
Как обжать коннекторы на патч-корде?
Рассмотренный пример отлично иллюстрирует, как установить один разъем, к примеру, на кабеле, подведенном в квартиру либо кабинет. Но что делать в случае с патч-кордом? Как верно коннектор расположить со второго конца, а поточнее, в каком порядке расположить в нем жилы?
Есть 2 стандартные схемы установки:
Ровная (Straight-through) – жилы располагаются во 2-м коннекторе в том же порядке. Схожая схема вначале предназначалась для подключения устройств через свитч либо роутер.
Перекрестная (Cross-Over) – во 2-м коннекторе изменяются местами бело-зеленый и бело оранжевый, также зеленоватый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, к примеру ПК к ПК.
В реальный момент все современные устройства сами могут определять тип присоединенного патч-корда, потому можно всегда применять только прямую схему, как более ординарную, и все будет отлично работать.
Что ж, конкретно на большой вопрос – как верно обжать коннектор RJ-45 – мы ответили, но в итоге стоит разглядеть еще два вопроса, которые могут показаться у того, кто занимается обжимкой в первый раз.
Как обжать коннектор без инструмента?
Если установка коннектора – одноразовая работа либо принужденная мера, кримпер можно не брать. Полностью аккуратненько можно обжать разъем шлицевой отверткой. Выполнить это чуток труднее: необходимо придерживать кабель, дабы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был довольно сильным и каждый контакт пробил изоляцию.
Как снять коннектор?
Разъемы RJ-45 – разовые, другими словами спецы не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары поновой. В быту может появиться ситуация, когда кабель необходимо обжать «здесь и сейчас», а нового коннектора в припасе нет. В данном случае контакты можно аккуратненько извлечь иголкой, поддев их с одной стороны и равномерно раскачивая. Задачка эта сама по для себя довольно непростая и занимает много времени, к тому же к тому же сами мелкие контакты выпадают из коннектора, но если других вариантов решения препядствия нет, как временную меру это решение полностью можно применять.
