Всем хорошего времени суток!
В этой статье речь пойдет о сетевом кабеле (Ethernet-кабель, либо витая пара, как многие ее именуют), с помощью которого компьютер подключается к вебу, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.
Вообщем, схожий сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и иных устройств. Схожий разъем показан на картинке-превью слева). В этой статье желаю поведать, как можно обжать таковой кабель, если вы желаете без помощи других сделать у себя дома локальную сеть (ну либо, к примеру, перенести компьютер, присоединенный к вебу, из одной комнаты в другую). Так же, если у вас теряется сеть и поправив кабель — она возникает, рекомендую отыскать время и переобжать сетевой кабель.
З аметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель затруднительно тянуть из одной комнаты в другую — т.е. тогда, когда его необходимо «просунуть» через отверстие в стенке / перегородке и пр.. Огромное отверстие не сделаешь, а через малюсенькое — не пролезет разъем. Потому, в данном случае рекомендую протянуть поначалу кабель, а потом уже его обжать.
Что необходимо для работы?
1. Сетевой кабель (именуют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, приобрести можно фактически хоть какой метраж (по последней мере для домашних нужд отыщите без заморочек в любом компьютерном магазине). Ниже на снимке экрана показано, как смотрится таковой кабель.

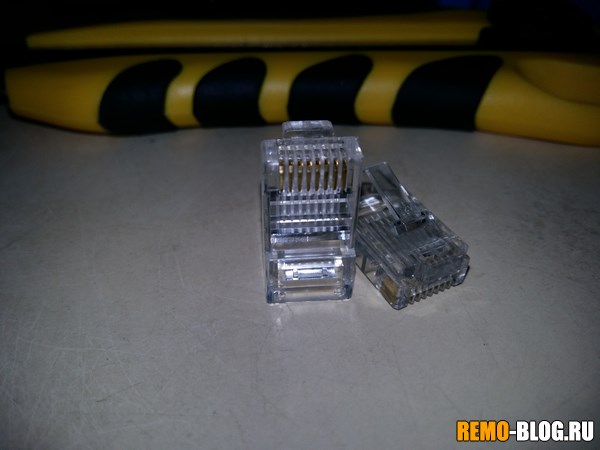

2. Так же будут необходимы коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК либо модема). Стоят они копейки, потому, покупайте сходу с припасом (тем паче, если ранее не имели с ними дела).

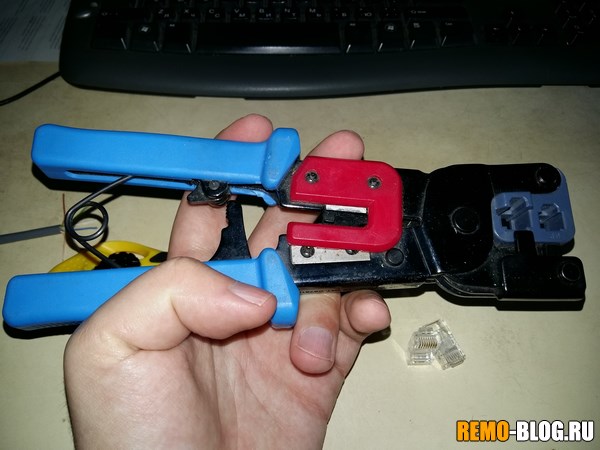

3. Кримпер . Это особые обжимные клещи, при помощи которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете нередко тянуть интернет-кабели, то кримпер можно взять у знакомых, или обойтись вообщем без оного.
4. Ножик и рядовая ровная отвертка . Это если у вас нет кримпера (в каком, кстати, есть комфортные «приспособления» для резвой подрезки кабеля). Думаю, их фото тут не надо?!
Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?
Многие не обращают свое внимание не одну важную деталь. Кроме механического обжатия, еще есть в данном деле и незначительно теории. Дело все в том, что зависимо от того, что и с чем вы будете соединять — зависит то, как необходимо обжимать веб кабель !
Всего есть два типа соединения: прямое и перекрестное . Чуток ниже на снимках экрана будет понятно и видно о чем речь идет.
1) Прямое соединение
Применяется когда вы желаете соединить свой компьютер с роутером, телек с роутером.
Принципиально! Если соединить по таковой схеме один компьютер с другим компом — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.
На схеме показано, как необходимо обжать разъем RJ45 с 2-ух сторон веб кабеля. 1-ый провод (бело-оранжевый) помечен Pin 1 на схеме.
2) Перекрестное соединение
Эта схема применяется для обжатия сетевого кабеля, который будет применяться для соединения 2-ух компов, компьютера и телека, 2-ух роутеров между собой.
Другими словами поначалу определяетесь, что с чем соединять, смотрите схему (на 2-х снимках экрана ниже в этом разобраться не так трудно даже начинающим), и только позже начинаете работу (о ней, фактически, ниже)…
Обжатие сетевого кабеля при помощи клещей (кримпера)
Этот вариант проще и резвее, потому начну с него. Потом, скажу пару слов о том, как это можно выполнить при помощи обыкновенной отвертки.
1) Подрезка оболочки

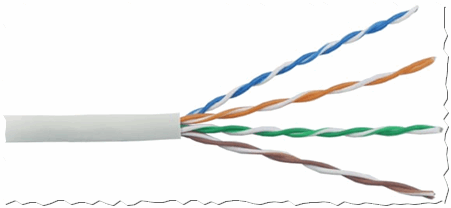

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены очередной изоляцией (разноцветной, которая была показана раньше шаге статьи).
Итак вот, сперва необходимо надрезать оболочку (защитную оплетку), можно сходу на 3-4 см. Так для вас будет легче распределить проводки в подходящем порядке. Кстати, делать это комфортно клещами (кримпером), хотя некоторые предпочитают применять обыденный ножик либо ножницы. В принципе, тут ни на чем же не настаивают, кому как удобнее — принципиально только не разрушить тонкие проводки, спрятанные за оболочкой.
Оболочка снята с сетевого кабеля на 3-4 см.

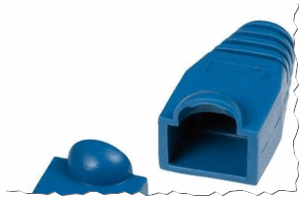

2) Защитный колпачок
Дальше воткните защитный колпачок в сетевой кабель, выполнить это позже — будет очень неловко. Кстати, многие третируют этими колпачками (и я кстати тоже). Он помогает избегать излишних перегибов кабеля, делает дополнительный «амортизатор» (если можно так выразиться).
3) Рассредотачивание проводков и выбор схемы
Дальше распределяете проводки в том порядке, в каком для вас нужна, зависимо от избранной схемы (об этом поведано выше в статье). После рассредотачивания проводков по подходящей схеме, подрежьте их клещами приблизительно до 1 см. (надрезать можно и ножницами, если не боитесь их попортить :)).
4) Вставка проводков в коннектор
Дальше необходимо воткнуть сетевой кабель аккуратненько в разъем RJ45. На снимке экрана ниже показано как это необходимо выполнить.
Принципиально отметить, что если провода не довольно подрезаны — они будут торчать из разъема RJ45, что очень не лучше — хоть какое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и оборвет связь.

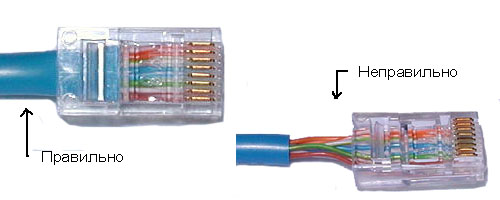

Как соединить кабель с RJ45: верный и не верный варианты.
После экого аккуратненько вставляем разъем в клещи (кримпер) и сжимаем их. После чего наш сетевой кабель обжат и готов к работе. Сам процесс очень обычной и резвый, тут и комментировать особо нечего…

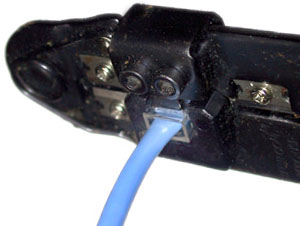

Процесс обжатия кабеля в кримпере.
Как обжать сетевой кабель при помощи отвертки
Это, так сказать, чисто домашний ручной метод, который понадобится тем, кто желает соединить побыстрее компы, а не находить клещи. Кстати, такая особенность российского нрава, на западе этим люди без специального инструмента не занимаются :).
1) Подрезка кабеля
Тут все аналогично (в помощь обыденный ножик либо ножницы).
Тут так же руководствуетесь схемами, приведенными выше.
3) Вставка кабеля в коннектор RJ45
Аналогично (так же, как в случае и с обжимом кримпером (клещами)).
4) Фиксация кабеля и обжатие отверткой

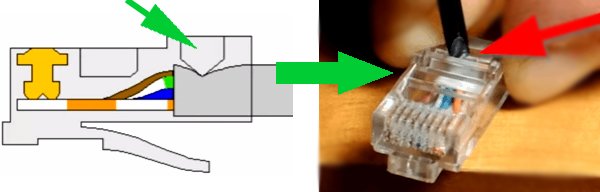

А вот тут самое увлекательное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукою и его и вставленный в него кабель. 2-ой рукою возьмите отвертку и аккуратненько начните прижимать контакты (набросок ниже: красные стрелки демонстрируют обжатый и не обжатые контакты).
Тут принципиально дабы толщина конца отвертки не была очень толстой и вы могли до конца придавить контакт, накрепко зафиксировав провод. Направьте внимание, зафиксировать необходимо все 8 проводков (на скрине ниже зафиксированы только 2).
После фиксации 8 проводков, нужно зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это необходимо для того, дабы когда кабель случаем дернут (к примеру, заденут когда будут тянуть) — не случилось утраты связи, дабы не вылетели эти 8 жил из собственных гнезд.
Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.
Таким макаром вы получили надежное и зафиксированное соединение. Сможете подключать схожий кабель к ПК и услаждаться сетью :).

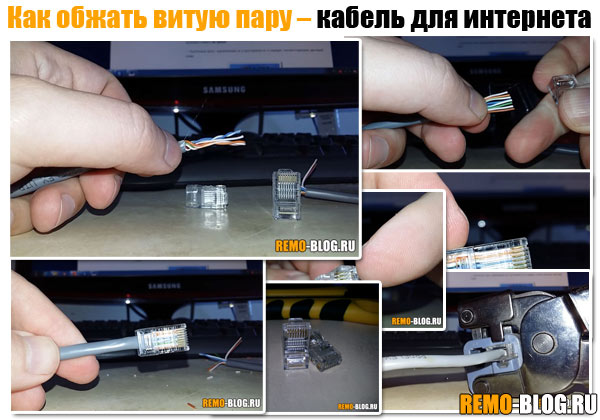

Как обжать витую пару
Ну что ребята, в наш век веба необходимо непременно уметь прокладывать провода, хотя бы до собственной комнаты (либо квартиры), дабы так сказать получить доступ во «всемирную паутину». Естественно, протянуть веб кабель не довольно, ведь вы его не вставите в сетевую карту компьютера впрямую, для этого для вас пригодиться определенный коннектор? Который необходимо установить на конец провода (либо витой пары), но просто так его не оденешь – его необходимо «обжать». Естественно, можно не заморачиваться и пойти приобрести уже готовый в магазине, вот только стоить он будет в 5, а то и 10 раз дороже, чем изготовленный вашими руками. Вот этим сейчас и займемся …
ОГЛАВЛЕНИЕ СТАТЬИ
Кабель для веба принято именовать витой парой. Наверняка, многие задавались почему? Все очень просто.
Витая пара – кабель состоит из восьми медных проводков, которые в свою очередь идут по парам, при этом они реально скручены вместе и идентичны по цветам. Как правило это оранжевый и бело-оранжевый, синий и бело-синий, зеленоватый и бело-зеленый и т.д. А так как они идут парами и завернуты вместе, провод и получил такое название.
Зачем там восемь проводов?
Справедливый вопрос. Такое строение, что говорится с заделом на будущее. На заре скоростного веба, такие кабели использовались во внутренних сетях. Другими словами или от компьютера к компу, или от компьютера в «свитч» либо «роутер» (другими словами в общую сеть). Итак вот использовалось тогда (да в почти всех предприятиях и на данный момент) всего 4 провода. Это так именуемая 100Mb сеть, как вы уже додумались — соединение очень может работать на таковой скорости, это наибольшая передача данных в секунду.
Но прогресс не стоит на месте, все почаще и почаще мы встречаем более совершенные сети – 1Gb/s (обычно, на данный момент это поддерживают все интегрированные и отдельные сетевые карты), это уже намного серьезнее. И для таковой скорости нам как раз и необходимы все 8 проводов либо 4 витых пары.
Потому рекомендуется обжимать конкретно все 8 проводов, если он у вас таковой в наличии, есть варианты, где всего 4 жилы.
Что пригодится для обжимки
Для обжимки витой пары нам пригодиться сам провод. Здесь ребята — решать для вас какой, он должен быть, если вам скорости 100 Mb/s довольно, то берем 4 жилы, если необходимо 1 Gb/s, то берем на 8 жил. Но он должен быть особый, для сетей и веба. Но они бывают 2-ух типов:
Есть так именуемые STP кабели – экранированные, большой минус очень дорогие и необязательные для использования в квартире. Просто незачем переплачивать!

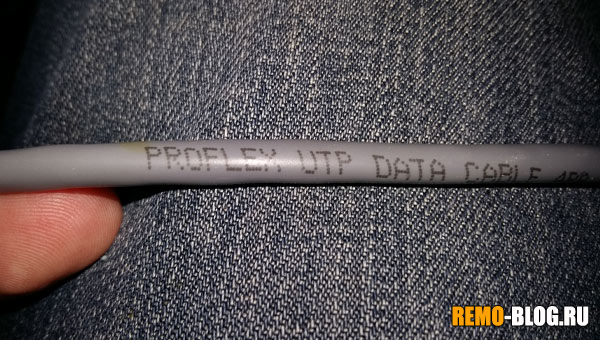

И UTP – неэкранированная витая пара, более нередко используемая всюду и везде! Доступная и довольно удобная.
В свою очередь UTP разделяется на категории, это 3, 5, 6 и 7. Как вы сообразили 3 самая доступная и не такая высококачественная (тонкие жилы, узкая оплетка, просто разрушить и т.д.). А вот 7 категория самая стойкая и надежная – но снова же очень дорогая. Ссылаясь на свой долголетний опыт, скажу — применяйте 5 категорию, ее просто приобрести (стоит средне), качество на уровне, ну и фактически все организации используют конкретно ее – «золотая середина».

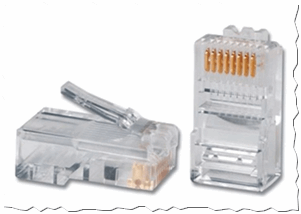

Разъем RJ-45. Это стандартный коннектор, для подсоединения к сетевым устройствам, конкретно его мы будем одевать на зачищенные от изоляции жилы.

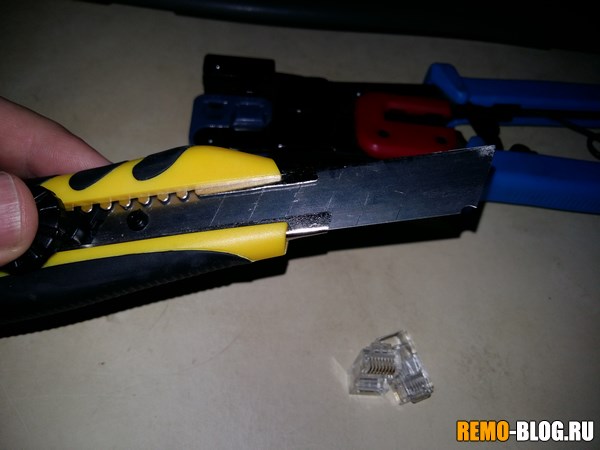

Инструмент для обжима – это обыденный перочинный ножик, и особые ножницы, либо как многие именуют клещи.
Инструмент специфичный и скажем прямо — не всегда он нужен (рядовому человеку)! Но если замыслили отменно выполнить витую пару, то иметь непременно!
Часто слышу в вебе – да для чего они (клещи) необходимы, можно все и ножницами обжать! В этом есть толика правды – обжать можно! Но ах так это будет позже работать? Ну и если взять самые обыкновенные клещи, стоять они будут не дороже 200 рублей (я же для вас не говорю про проф, которые и за 2000 приобрести можно). А это не такие огромные средства.
Как скооперировать цвета?

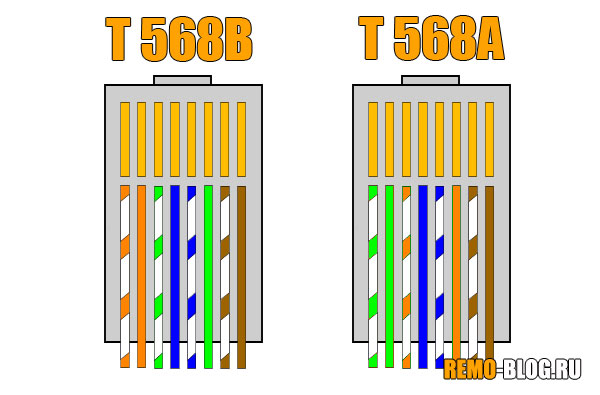

Краем я затрагивал это в статье про веб розетку, но напомнить стоит. Всего есть два типа подключения, это эталон – T568A и эталон T568B. Если не забивать для вас голову, все отличие у них в расположении 2-ух витых пар – бело-оранжевой — оранжевой и бело-зеленой – зеленоватой. Смотрим схему.
Положа руку на сердечко скажу, что у нас в Рф обжимают и делают вариант T568B, уж так повелось. Хотя дома (во внутренней сети) вы сможете обжать, как для вас захочется.

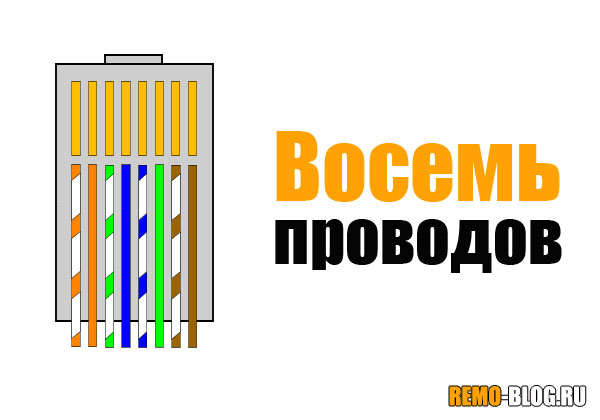

Как обжать кабель на 8 жил
Начнем с самого основного – обжим 8 проводов (для 1 Gb сети). C ростом скоростей веба, на данный момент это более нужный «обжим».

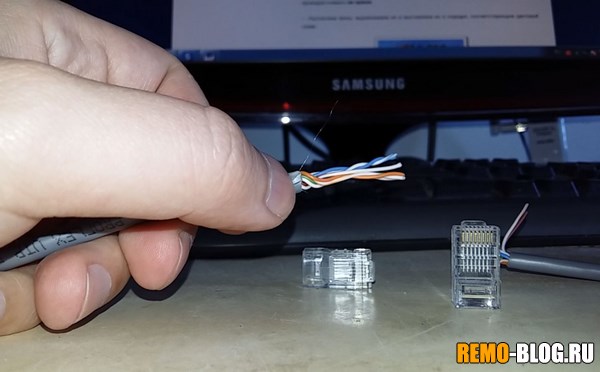

- Нам необходимо зачистить конец кабеля, приблизительно 3 см.

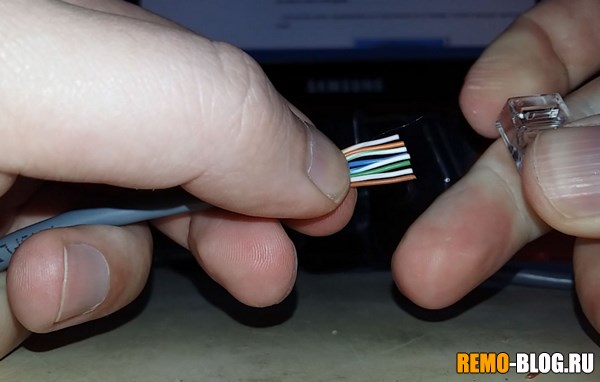

- После чего расплетаем все жилы друг от друга, дабы они были по отдельности.
- Берем разъем RJ-45, конкретно в него мы будем вставлять провода, при этом для начала нам необходимо их «прикинуть», за ранее установить и поглядеть что все «канальчики» рабочие другими словами провода доходят до конца, время от времени бывает брак.

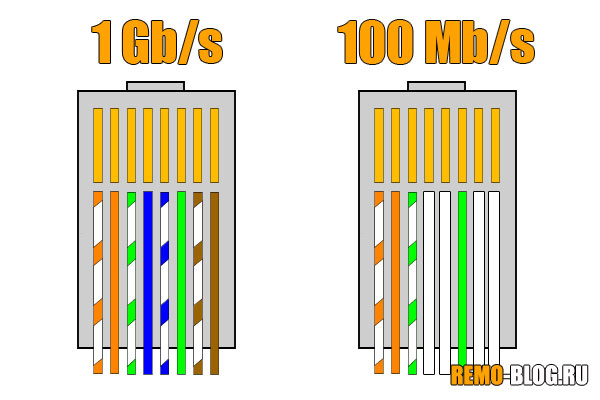

- Вставлять необходимо в следующие контакты (смотрим на контактную группу сверху, другими словами она должна быть у вас перед лицом). Контакты и цвета размещаются так:

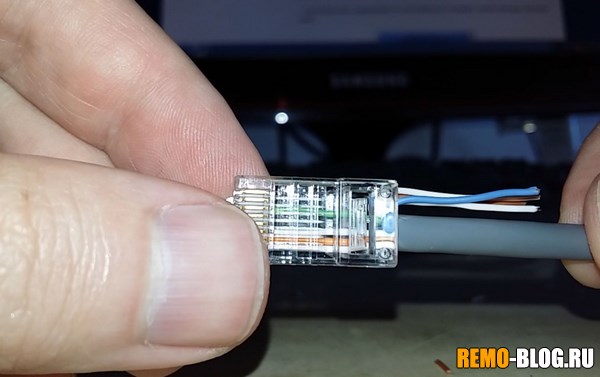

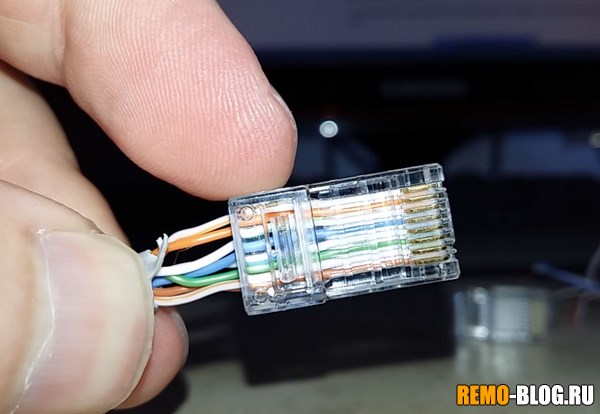

Подставляем и смотрим, если все дошли до конца, то можно обжимать.
- Витую пару, которая у нас зачищена на 3 см, необходимо надрезать, как правило это делается для того, дабы провод плотно посиживал и не «трепыхался», ведь у RJ-45 есть особый бугорок, который зажмет обмотку.

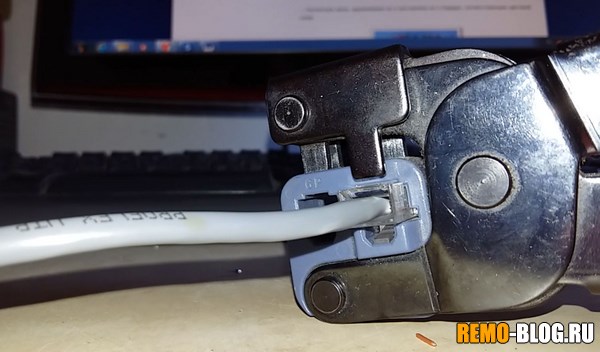

- Подрезали, вставляем провода в коннектор и потом устанавливаем в клещи, там вы не перепутаете, у клещей есть особый разъем, который позволяет установить исключительно в одном положении. Дальше просто жмем с силой и все готово!

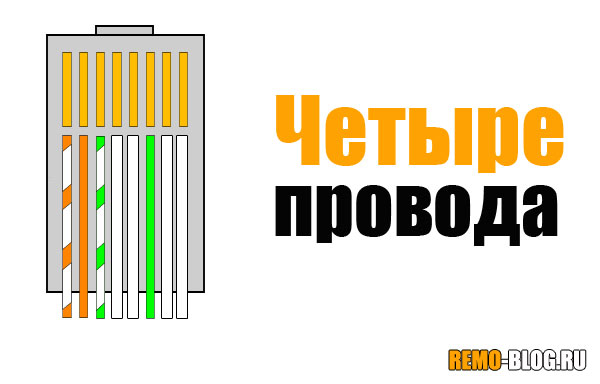

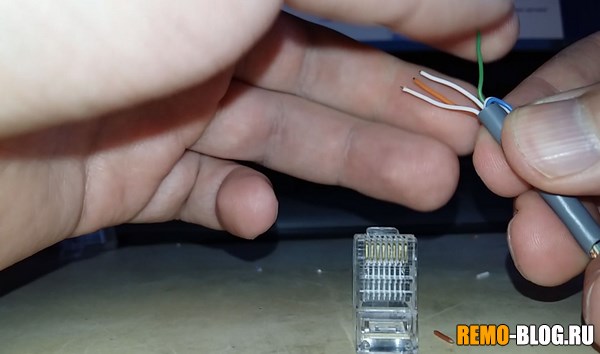

Как обжать на 4 жилы
Здесь фактически все тоже самое, повторять нет смысла, но необходимо разглядеть положение проводов, ведь здесь всего 4 контакта необходимо скооперировать с определенными проводами. Снова берем разъем «лицом к себе», расплетаем и совмещаем провода.
Рабочие контакты 1,2,3 и 6
1-ый контакт – бело-оранжевый цвет
Необходимо проверить, как они заходят в разъем, если все отлично, подрезаем и вставляем совсем. Потом в клещи и обжимаем.
Видите ли процесс обжатия довольно обычной! Ничего сложного в нем нет, главное не спутайте – оба конца провода должны быть обжаты конкретно так!
На данный момент смотрите видео версию.
Сколько сберегли?
Если брать кабель для веба в магазине, то цена приблизительно от 150 рублей – метр, другими словами два метра будут стоять 300 рублей!
Если обжимать самому – коннектор (5 р., нам нужно две штуки), кабель 2 метра (25 р.) = 35 рублей – что практически в 10 раз дешевле! Даже если купите ножницы за 200 р., то все равно будет экономия в 65 р., а далее будет только прибыль, сможете даже подрабатывать.
На этом все, вот такая большая, но подходящая статья вышла. Читайте наш строительный веб-сайт.
