Приводим видеоклип и пошаговую аннотацию, которые позволят для вас верно обжать сетевой кабель “витая пара”.
Дабы обжать витую пару для вас будет нужно кабель, длиной до 100 м (это предельная длина, на которой применяется стандартный UTP кабель), коннекторы RJ-45 и особый инструмент — обжимные клещи либо, как еще их именуют, кримпер («обжимка»). Либо обратиться к спецам компании canmos если Вы находитесь в Москве ЦАО.
Обжимные клещи имеют три рабочих области. У ручки размещается ножик для обрезания проводников, у некоторых кримперов есть выемка, нужная для снятия наружной изоляции с круглого кабеля. Кримпер имеет особое гнездо, в каком и обжимается разъем.

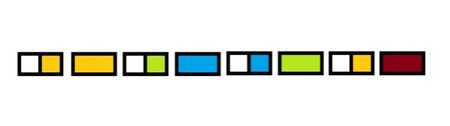

Обжимка витой пары начинается с того, что нужно зачистить кабель приблизительно на 2 см от наружной изоляции. Смотрите за тем, дабы не была надрезана изоляция самих проводов. Потом пары необходимо развести, расплести и выровнять провода. Проводники после чего размещаются в согласовании с избранной схемой подключения. Для подключения компьютера к коммутатору либо маршрутизатору оба конца витой пары обжимаются по одной схеме прямого линка, т.е. если развернуть разъем RJ-45 контактами ввысь, то они должны размещаться слева вправо в следующей последовательности:
Удалять изоляцию самих проводов не нужно, просто подравнять проводки под одну линию. Когда проводники размещены в подходящей последовательности и выровнены, их следует воткнуть в коннектор. При всем этом срезы проводников должны доходить до конца ложбинок, созданных для них и не перепутываться. После чего необходимо поместить коннектор в гнездо обжимки до упора. Сжав ручки клещей до соответствующего щелчка фиксатора вилки мы получим обжатый кабель. Штекер готов к использованию. Схожим образом и по той же схеме разводки обжимают и другой конец кабеля.
Для проверки как обжата витая пара, можно пользоваться особым тестером, или проверить, подключив кабель к двум компьютерам либо к компу и роутеру: если "нет сети" либо сеть работает нестабильно, то вероятнее всего кабель обжат ошибочно либо недожат в разъемах.
В данном видеоклипе показывается, как обжать витую пару для подключения компьютера к коммутатору либо маршрутизатору. Оба конца витой пары обжимаются по одной схеме.
Это видео "Как верно обжимать коннекторы RJ-45" есть в сети на youtube, rutube и множественных перепостах.
Обжим витой пары RJ-45
Для проведения процедуры обжимки кабеля нам будет нужно:

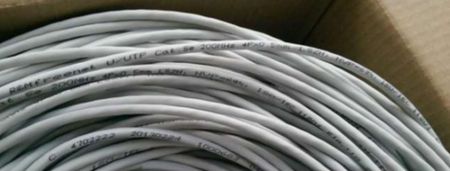

А) Кабель типа UTP. Для примера будем применять кабель UTPcat5 либо, по другому говоря, витая пара (twisted pair) – Рис.1. Длина кабеля не должна быть более 100 метров, это связано с ограничениями, накладываемыми технологией передачи сигнала по данному типу кабеля.
Набросок 1. Кабель UTPcat 5

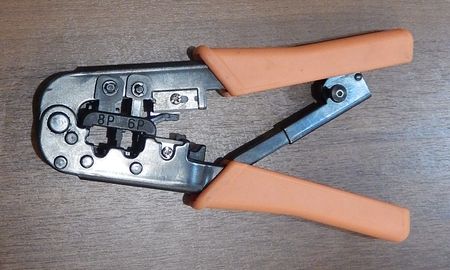

Б) Обжимные клещи либо кримпер (crimper) – Рис. 2.
Набросок 2. Обжимные клещи
В) Несколько коннекторов типа RG-45 (Рис. 3).
Набросок 3. Коннектор RG-45
Ход выполнения процедуры
1. Возьмем один из концов кабеля и снимем внешнюю изоляцию (внутреннюю изоляцию самих проводников снимать не надо). Для этого берем обжимные клещи, которые содержат в себе несколько областей. 1-ая область от ручки служит для обрезки проводников, 2-ая область служит для конкретного обжима. Воспользуемся областью для обрезки проводников. Вставляем в область один из концов кабеля. Надрезаем по окружности изоляцию приблизительно 5 см от края провода. Снимаем изоляцию – Рис. 4.

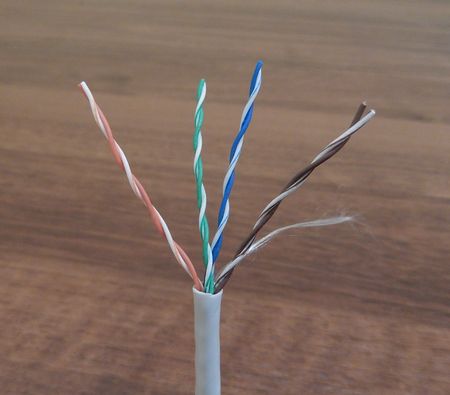

Набросок 4. UTP-кабель без изоляции

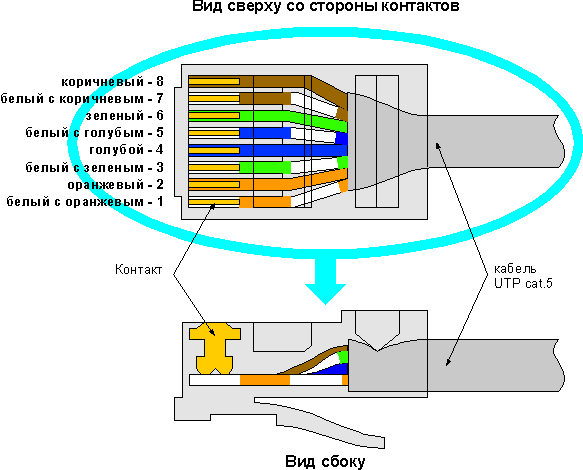

2. После снятия наружной изоляции лицезреем 4 витые пары различных цветов. Расплетаем и выравниваем их в следующей последовательности в согласовании со эталоном T568B (слева-направо).
3. В конечном итоге мы должны получить следующую картину (Рис. 5)
Набросок 5. Размещение проводников. Эталон T568B

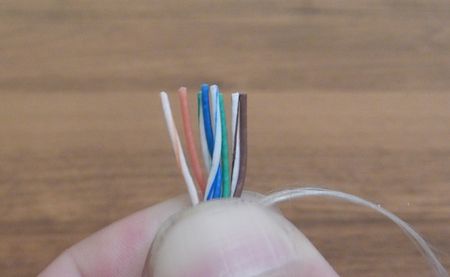

4. Откусываем проводки при помощи обжимных клещей так, дабы до наружной изоляции осталось 1,5 – 2 см, в согласовании с Рис. 6.
Набросок 6. Обрезание и выравнивание проводников

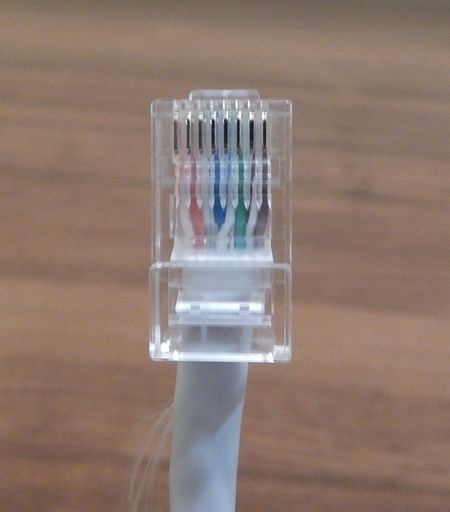

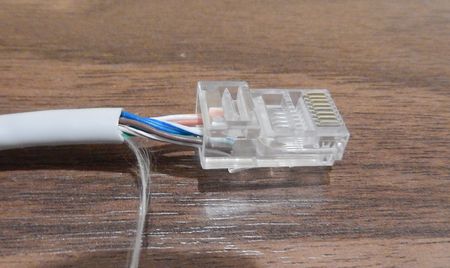

5. Вставляем проводки в коннектор RG-45, который располагаем защелкой вниз от себя, в согласовании с Рис. 7.
Набросок 7. Коннектор RG-45, приготовленный к обжиму

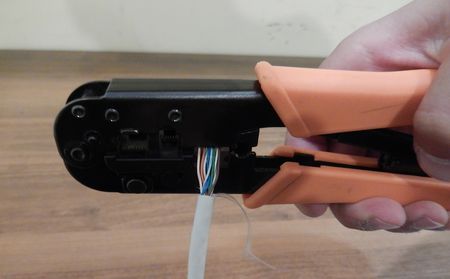

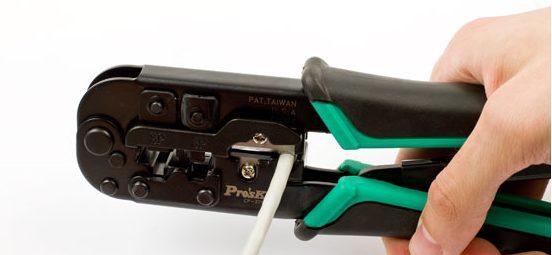

6. Помещаем коннектор со вставленным кабелем в обжимные клещи до соответствующего щелчка – Рис. 8.
Набросок 8. Процесс обжима
7. Плавненько, но сильно производим обжим. Повторяем 2 – 3 раза.
Витая пара обжата, повторяем операцию для второго коннектора и коммутационный кабель либо как молвят патч-корд (patching cord) готов.
Как обжать кабель RJ-45 верно
Хорошего времени суток, дорогие читатели! Сейчас пойдет речь о сетевом кабеле (патч-корде), с помощью которого большая часть из Вас получают доступ к вебу. Т.е мы побеседуем о том как обжать кабель RJ-45 .
Думаю, что не для кого не тайна, что кабель возникает не в готовом обжатом состоянии (по другому его не всюду можно было бы просунуть, ну и могли быть излишние "хвосты"), а в виде просто "шнурка" без всяких коннекторов.
Только позже, после стараний неких сказочных монтажников на кабеле возникает такая пластмассовая пимпочка, которую можно вставить в сетевую карту.
Наверняка, как Вы уже додумались, речь в этой статье пойдет о том как обжать сетевой кабель, что для этого необходимо и с чем вообщем всё это едят.
Процесс обжатия сетевого кабеля дело несложное, хотя и просит ловкости рук и никакого мошенничества некоторого навыка.
- Какие инструменты и предметы потребуются
- Как обжать кабель — процесс и методы
- Тип кабеля либо метод его обжать
- Послесловие
Какие инструменты и предметы потребуются
Как обжать кабель? Да до боли просто, но для начала нужно осознавать, что нам пригодится. А это:
-
- Не обжатый кабель (ну и обжатый тоже, ведь он одним легким движением ножниц преобразуется в стильные шорты не обжатый вид). Приобрести можно в любом компьютерном магазине по стоимости около 5-10 рублей за метр;

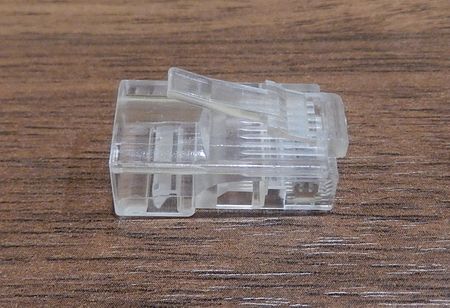

- Пара (как указывает практика — лучше больше) коннекторов RJ-45 . Стоят в районе 5 рублей за штуку. Смотрятся так:
- Нож маленький (настоящий кухонный тесак для разделки мяса лучше не применять ;-)). Он нам пригодится, дабы снять внешнюю изоляцию.
- "Обжимка", т.е. то, чем мы будем обжимать. Тут есть два варианта:
-
- Кримпер . Стоит в тех же магазинах около 500 р . Позволяет просто и стремительно обжимать кабели. Смотрится так:
-
- Отвертка обычная (шлицевая). В данном случае нередко нужна дополнительный фиксатор для коннекторов. В качестве него можно применять руки напарника.
Примечание: в принципе некоторые обжимают еще зубами в случае применения отвертки лучше быть осторожнее. Были прецеденты.
Как обжать кабель — процесс и методы
Поначалу снимаем внешнюю изоляцию.
Вариант 1. Чисто российский.
Ножом, немного нажимая, аккуратненько проходимся по контуру нашего кабеля (если давить очень сильно, ты Вы повредите жилу либо случаем отрежете пол кабеля).Вариант 2. Обмысленный.
В кабеле, обычно, есть особая нить (обычно белоснежного цвета из капрона), беремся за неё и тянем вдоль кабеля. Таким макаром она будет разрезать внешнюю изоляцию, а избыточное позже можно отрезать всё этим же ножичком.Вариант 3. Наилучший.

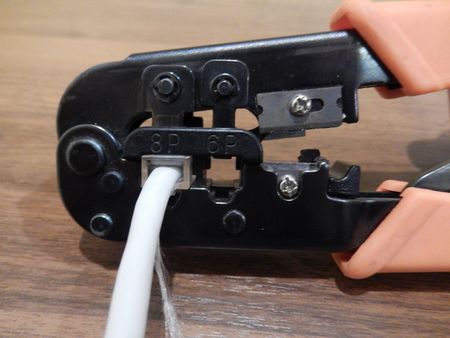

В особо продвинутых большинстве кримперов издавна уже есть встроенное лезвие для снятия изоляции, — довольно воткнуть кабель в отверстие, сжать ручки инструмента и снять позже руками обмотку. Комфортно, ровно и изоляция срезается, можно сказать, в аккурат.

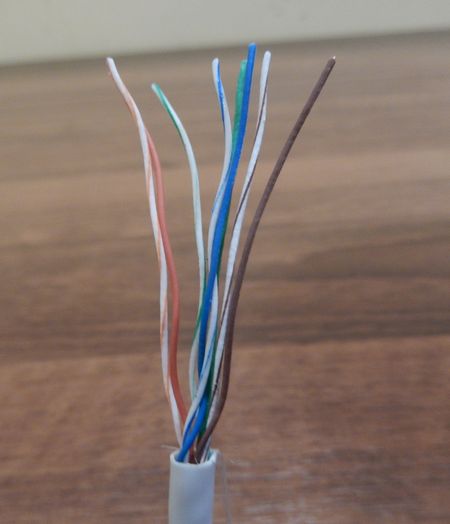

Сейчас наш кабель без изоляции представляет собой 4 пары скрученных жил и капроновую нить. Нить Вы сходу сможете обрезать. Она Для вас не пригодится. Дальше распутываем жилы и пробуем их по способности расправить.
Сейчас нам нужно найти какой тип кабеля мы будем делать, т.к как обжать кабель (каким методом), а методов этих несколько.
Тип кабеля либо метод его обжать
Их существует два:
- Прямой , — для соединения порта сетевой карты со свитчем/хабом.
- Перекрестный , ( Crossover ) — для соединения впрямую 2-ух сетевых плат, установленных в компы, также для соединения некоторых старенькых моделей хабов/свитчей
Почти всегда довольно применять прямую последовательность обжима.
- Если Вы не убеждены в том, какой конкретно тип применять Для вас, то узнайте в тех поддержке Вашего провайдера в каком порядке должны быть жилы;
- Если Вы желаете соединить 2 компьютера впрямую, то используйте перекрестный тип;
Если Вы желаете подключить компьютер к хабу/свитчу/роутеру, то довольно применять прямой тип.

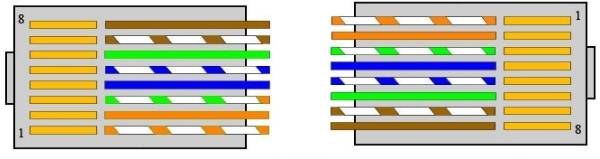

Схема обжимки прямого кабеля

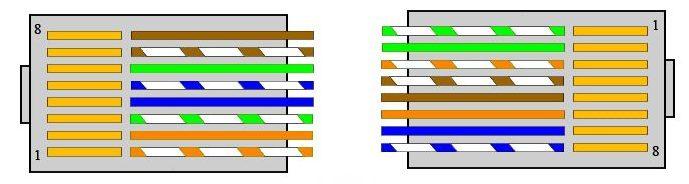

Схема обжимки перекрестного кабеля
Итак, после того как Вы обусловились со схемой, нужно выстроить наши жилы (проводки) в одном из перечисленных выше положений. После чего необходимо выровнять жилы так, дабы они были очень параллельно и близко друг к другу, а конкретно, чтобы нигде не расползались ни сами жилы, не их кончики.
После чего аккуратненько, плавненько, лаского и медлительно вводим провода в коннектор, кропотливо контролируя процесс, а конкретно, следя за тем, дабы цвета не перепутались либо две жилы не залезли в одну дорожку.
Успешно введя в оба коннектора, разложенные и разровненные заблаговременно жилы, мы засовываем их (коннекторы) в кримпер и прочно зажимаем ручки.
Если всё сделали верно и осторожно, то провод готов и сейчас вопрос как обжать кабель не должен вставать перед Вами.
В случае с отверткой все несколько труднее. Нам нужно закрепить коннектор где-нибудь и закрепить провода, дабы при обжимке жилы не вылезли из коннектора. Берем отвертку и прожимаем желтенькие защелки до конца (они должны продавить изоляцию жилы, дабы иметь соединение с проводом).
Трудность в том, что у Вас может выпасть провод, когда Вы уже зажмете защелку, либо если жила не дошла до защелки, а Вы ее уже продавили. Тогда придется применять другой коннектор, ибо этот сломан.
Послесловие

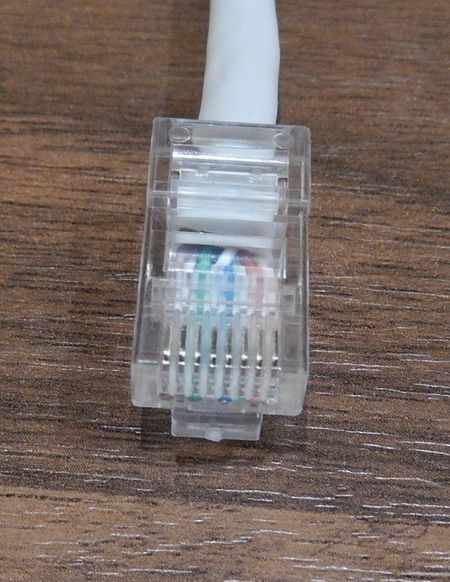

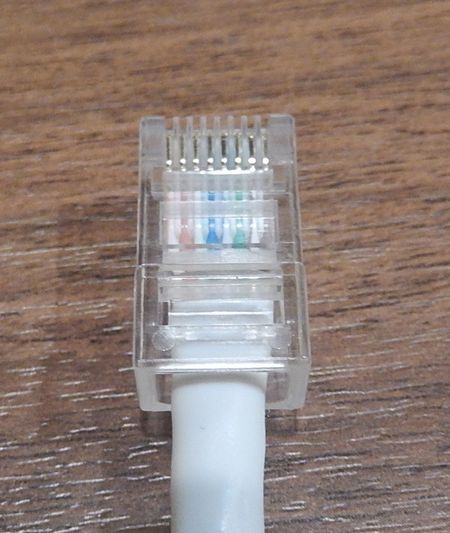

Вот такие вот провода. Так что сейчас, надеюсь, Вы понимаете как обжать кабель RJ 45 (для и не только лишь его).
По идее, статья довольно детальна и при наличии желания совсем не сложно реализуется в жизни, но если вдруг есть какие-то вопросы, то, как и всегда, спрашивайте в комментах, – буду рад посодействовать.
PS : За существование оной статьи отдельное спасибо другу проекта и члену нашей команды под ником “ barn4k “.
Белов Андрей (Sonikelf) Заметки Сис.Администратора [Sonikelf’s Project’s] Космодамианская наб., 32-34 Наша родина, Москва (916) 174-8226
Видео: Как обжать кабель витая пара Rj-45 Видео для новичков
