Верный обжим витой пары (обжимка rj-45)
Если для вас стало любопытно, как верно произвести обжим разъемов на витой паре , то это гласит о том, что вы собрались строить так именуемую Локальную Вычислительную Сеть (ЛВС) либо, просто, Сеть. И не просто сеть, а, вероятнее всего, сеть на базе технологии Ethernet, а может быть даже и Token Ring.
Представим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети применяют в качестве физической среды передачи данных кабель на базе экранированной либо неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответственный тип (для STP) либо категорию (для UTP).
Сети на базе Ethernet бывают 3-х видов. Ниже представлена их сводная таблица:
Наименование
технологии
Эталон
Специ-
фикация
Тип
кабеля
Число
пар
Скорость
передачи
Таблица 1. Сети на базе Ethernet
На сегодня, более распространенной из этих технологий является Fast Ethernet, т.к. обычная Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще довольно дорога для ее широкого использования, хотя и начинает равномерно теснить собственных предшественниц. Потому мы с вами будем строить сеть на базе Fast Ethernet с внедрением 2-ух витых пар из кабеля UTP Cat.5. К тому же, как указывает практика, при использовании данного типа кабеля вероятна работа и обычной Ethernet, что может понадобиться при наличии некоторого количества старенькых устройств.
Определившись со средой передачи данных в сети, нужно обусловиться и с ее топологией, т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на базе Ethernet типовой топологией является "Звезда". Это такое соединение оборудования, когда полосы связи от всех компов и иных сетевых устройств сходятся в одном устройстве, именуемом концентратором, с помощью которого и осуществляется связь между ними. Для построения огромных сетей применяется "иерархическая звезда" — иерархическое соединение концентраторов между собой связями типа "звезда" — часто встречающийся тип топологии во всех сетях в текущее время.

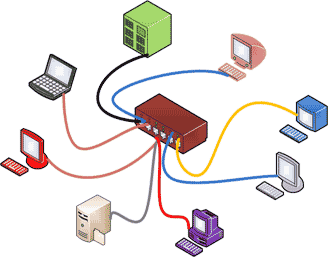

Рис. 1. Соединение типа "звезда"
Обжимка кабеля
Но не следует забывать и того, что соединение между собой всего-навсего 2-ух устройств тоже является сетью. При этом, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (либо, как их еще именуют, "джеках" от registered jack) в большинстве случаев должны изменяться местами.
Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, поэтому, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации снутри него разъема RJ45 и восемью контактами в виде железных полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и делятся на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов — MDI (Medium Dependent Interface — Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover — Интерфейс, зависящий от среды, с перекрещиванием), — в каждом из которых пары контактов 1-2 и 3-6 имеют различное предназначение, а просто — изменяются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 — приемника (Rx), то в порту MDI-X напротив: пара 1-2 — контакты приемника (Rx), а 3-6 — передатчика (Tx), о чем и гласит буковка "Х" в заглавии порта. Для того дабы соединение между 2-мя устройствами заработало, передатчик (Тх) 1-го устройства должен быть соединен с приемником (Rx) другого устройства.
Рис. 2. Нумерация контактов
Портами MDI обустроено большая часть сетевых адаптеров и иных устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, дабы при подключении к ним какого-нибудь устройства можно было бы обжать витую пару с обеих сторон идиентично, без перекрещивания пар снутри кабеля. Есть концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X либо MDI, зависимо от присоединенного к этому порту устройства. Многие коммутаторы соединяются между собой обычным кабелем без перекрещивания через особые порты, именуемые UpLink’ами (см. рис. 3). Другой метод подключения — это порты, которые могут работать и как порт MDI-X, и как порт MDI, зависимо от положения специального переключателя либо кнопки.

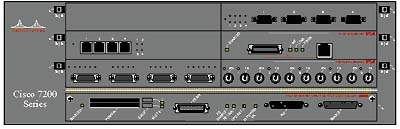

Рис. 3. Коммутатор с портом UpLink
Обжимка витой пары (схема обжима витой пары)
Сейчас нам нужно разобраться, какой проводок кабеля должен подходить к тому либо иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с внедрением 2-ух пар из 4 вероятных (см. таблицу выше). Существует два эталона: EIA/TIA-568A и EIA/TIA-568B, в согласовании с которыми и определяется размещение проводов в разъемах. Для наилучшего восприятия, на выбор представлены две однообразные по содержанию таблицы разводки витой пары:
Как верно обжать веб кабель

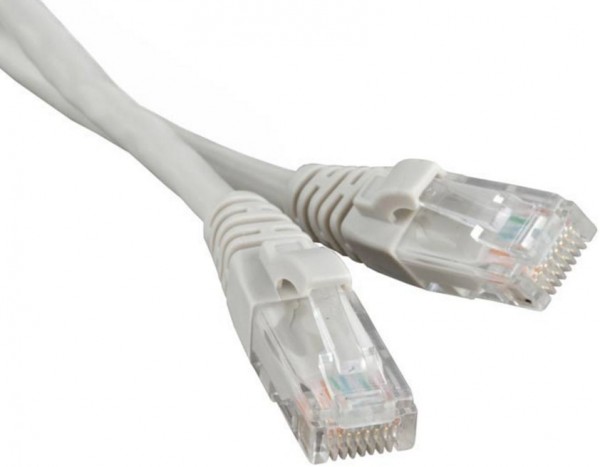

Веб к компьютерам в главном идёт по проводам который именуется витой парой, а на конце этих проводов стоит коннектор который вставляется в гнездо для веба на компьютере. Обычно кабель под веб делают 2-ух парным и четырёх парным другими словами четырёх жильными и восьми жильными. Веб кабель 4 жильный идёт для веба эталона Ethernet 100Base-T который поддерживает скорость веба до 100 мб/с, а 8 жильный кабель для веба может поддерживать скорость до 1 Гб/с.
Как починить кабель веба
Коннектор с течением времени сохнет и в нём начинают отходить проводки, а тем самым происходит нехорошее соединение с вебом либо вообщем отключается веб. По этим причинам приходится создавать подмену коннектора веб кабеля, а для этого необходимо поначалу приобрести новый коннектор RJ-45. Если у вас барахливший коннектор не отлетел от проводков то его необходимо откусить кусачками с маленьким отрезком провода. Этот коннектор будет служить примером того как верно необходимо выполнить распиновку веб кабеля в коннекторе перед обжимом. Потом необходимо провод очистить от основной изоляции приблизительно на 2 см. Очищенный провод под веб обычно состоит из 8 цветных жил которые скручены в 4 пары. Раскрутив эти пары необходимо разветвить веб кабель в правильном порядке. Потом жилы необходимо ровно откусить кусачками так дабы их длина от основного изолятора составляла 12 мм. Перед тем как опрессовать веб кабель необходимо верно произвести распиновку провода веба. Так как веб кабеля бывают различные то и разводка веб кабеля делается по различному. Если у вас нет примера разводки сетевого кабеля в коннекторе то распайка кабеля Ethernet делается как на картинке.

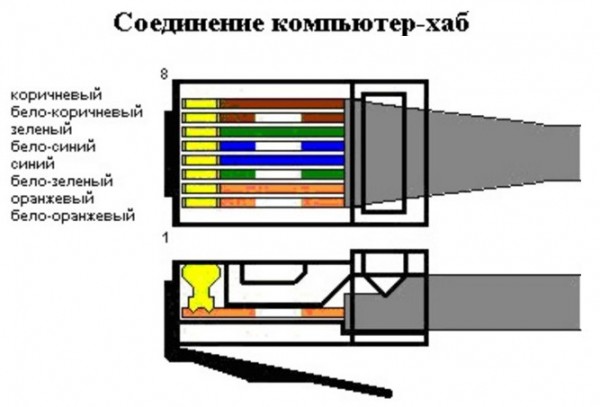

Стандартная распайка веб кабеля
Если в вас веб кабель 4 жильный то в нём обычно могут цветные жилы быть различные зависимо от производителя этих проводов.

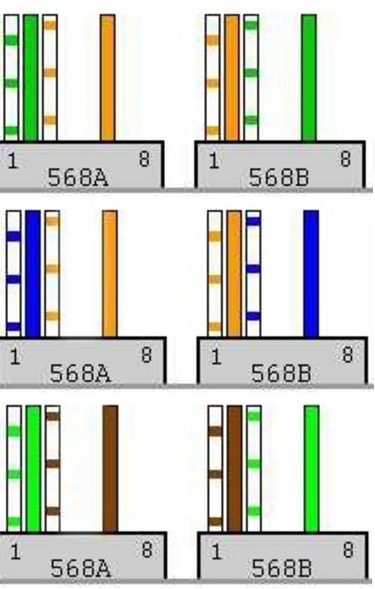

Четырёх жильный Ethernet кабель распиновка
Время от времени веб подсоединяют от другого компьютера и кабеля идут от компьютера к компу в таком случае у провода будет два коннектора и цветные жилы в них будут размещаться по различному. Если верно обжать веб кабель то на обоих компьютерах должен показаться веб.

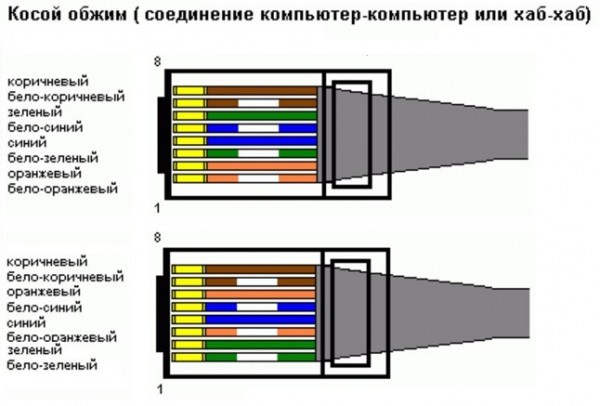

Распиновка сетевого кабеля компьютер компьютер
Опрессовка веб кабеля может делается при помощи специального обжимателя сетевого кабеля, а при отсутствии его можно произвести обжим проводов для веба обыкновенной плоской отвёрткой. После того как кабель будет очищен от изолятора и цветные жилы длиной 12 мм будут расставлены по порядку их необходимо аккуратненько воткнуть до упора в коннектор. Потом коннектор с проводами необходимо воткнуть в клещи для обжима веб кабеля в проём соответственный данному коннектору и сильно нажать на ручки. Причём до того как произвести обжимку веб кабеля необходимо удостоверится, что фиксатор коннектора размещается верно.

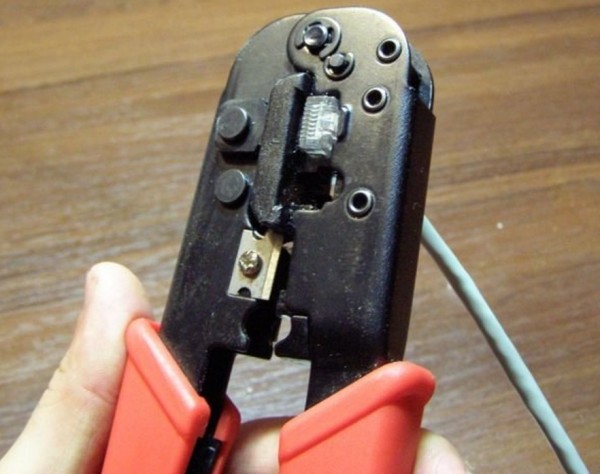

Можно выполнить обжим сетевого кабеля используя обжимник для сетевого кабеля
В итоге проводники коннектора прорежут обмотку цветных жил и вступят с ними в контакт, а сам провод будет зафиксирован особым фиксатором коннектора.

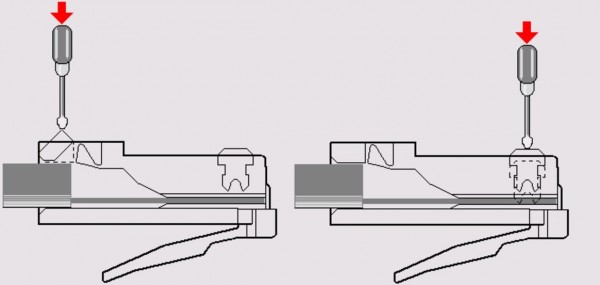

Обжимка сетевого кабеля плоской отвёрткой
Если у вас нет клещей то обжим веб кабеля можно выполнить отвёрткой. Взяв плоскую отвёртку необходимо поначалу плоской площадкой отвёртки незначительно продавить все 8 контактов, а потом каждый контакт по отдельности необходимо прожимать дабы было соединение контактов с жилами. Окончив с контактами необходимо сильно надавить отвёрткой на фиксатор коннектора дабы он зафиксировал провод. Если вы можете верно обжать сетевой кабель то у вас появится веб.
