Обозначение розеток и другого электрического оборудования наносится на электрические схемы, при помощи которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.
Эталоны для обозначений
Порядок указания условных символов на схемах регламентируется ГОСТ 21.614.88. Данный норматив издан относительно не так давно. Новый ГОСТ сменил старенькый русский эталон. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.
Включение в схему другого оборудования должно отвечать требованиям ГОСТ 2.721.74. Этот документ устанавливает нормы для указателей общего применения. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ 2.721.74
Обозначения производятся в виде графических знаков, которыми являются простые геометрические объекты, в том числе квадраты, прямоугольники, окружности, полосы и точки. В определенных сочетаниях эти графические элементы указывают на те либо другие составные части электрических устройств, машин и приспособлений, применяемых в электротехнике. Не считая того, знаки показывают принципы управления системой.
Указатели на схемах
Ниже представлено графическое обозначение, которое принято применять на рабочих чертежах.
Фурнитуру принято систематизировать по нескольким признакам:
- степень защищенности;
- метод монтажа;
- количество полюсов.
Из-за различных методов систематизации посреди условных символов для разъемов на чертежах имеются отличия.
Указатели на чертежах для открытого монтажа
Обозначения розеток на чертеже, представленном ниже, указывают на следующие свойства.
- сдвоенность, однополюсность и заземление;
- сдвоенность, однополюсность и отсутствие заземляющего контакта;
- одинарность, однополюсность и наличие защитного контакта;
- силовая розетка с 3-мя полюсами и защитой.

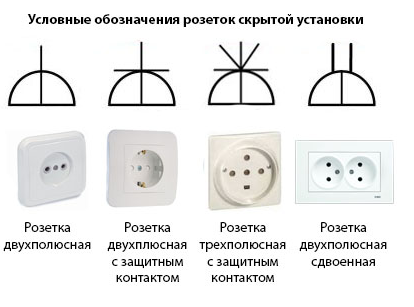

Указатели для сокрытой установки
На картинке понизу показаны такие розетки:
Условные знаки для гидрозащищенных розеток
На чертежах применяют такие условные обозначения защищенных от воды розеток:
Указатели блока розеток и выключателя
Дабы сберечь место, также упростить сборку электротехнических устройств, их часто располагают в едином блоке. А именно, такая схема позволяет сберечь на штроблении. Вблизи могут находиться одна либо несколько розеток, также выключатель.
На рисунке понизу показана розетка и выключатель с одной кнопкой.
Условные знаки для выключателей на схемах
Все выключатели на электрических схемах демонстрируют так:
Указатели выключателей с одной и 2-мя кнопками
На картинке понизу показаны такие выключатели:

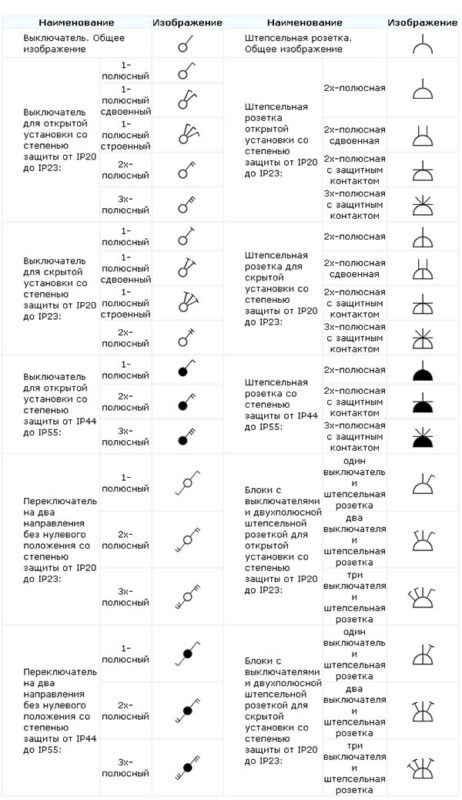

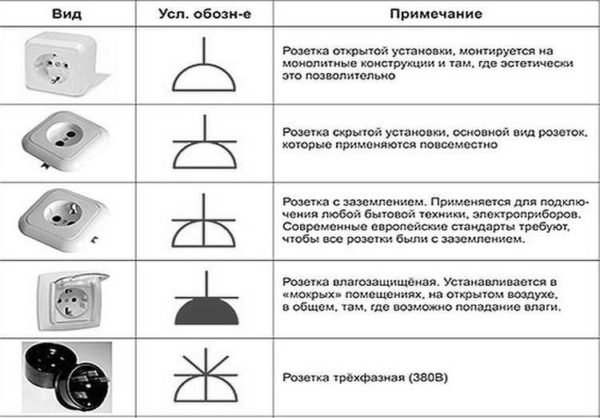

Ниже представлена таблица, в какой показаны условные указатели фурнитуры.
В таблице показан широчайший спектр вероятных устройств. Но индустрия выпускает все новые эталоны, потому нередко бывает так, что новенькая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.
Как на схеме обозначаются электрические розетки и выключатели
Для прокладки проводки в помещении необходимо осознавать, как на схеме обозначаются розетки и выключатели. Это очень принципиальный момент, так как от верного их монтажа будет зависеть не только лишь общая эстетика, но и безопасность людей. Схема проводки представляет собой чертеж со всеми узлами проводки, также с учетом масштаба и планировки помещения. К работе можно приступать только после того, как схема будет вполне проработана.
Необходимость схемы
Многие обладатели квартир в новостройках сталкиваются с таковой неувязкой, как замена проводки. Не обходит данная тема и старенькые квартиры, где такая работа просто нужна в силу устаревания коммуникаций. Потому жильцам непременно необходимо обмыслить, как будут размещаться выключатели и розетки согласно планировке.
Поначалу необходимо обусловиться с расположением мебели и техники, накидать от руки примерную схему и условно обозначить все точки. После можно приглашать спеца, дабы он перенес рисунок с четким обозначением розеток и выключателей на чертежи. Благодаря этому мастер и хозяева сумеют найти, сколько нужно закупить материала, каких это востребует валютных вложений и как будет перейти работа в целом.
Регламент обозначений на чертеже
Обозначение выключателей и розеток на схемах было создано и утверждено ГОСТом еще в дальние русские времена. Это необходимо для ведения всех нужных инженерных документов при прокладке проводки в помещениях. С тех пор знаки, которыми обозначаются все точки, не перетерпели никаких изменений, их применяют и сейчас.
Обозначение розетки на электрической схеме, также выключателя, происходит с внедрением простых геометрических фигур — линий, окружностей, полуокружностей, точек, квадратов, прямоугольников. Они все по-разному соединяются вместе на чертеже, потому могут обозначать не только лишь розетку либо выключатель, но и различные механизмы и приборы в электрике, также указывать на принцип их управления.
Розетки и выключатели
В документах, регламентирующих установку всех точек в проводке, можно наглядно узреть, каким образом необходимо отрисовывать розетки. Там же даны и формулировки главных понятий. К примеру, розетка — это часть штепсельного соединения, коммуникационный аппарат, который нужен для подключения устройств к сети. Она всегда работает в паре с вилкой.

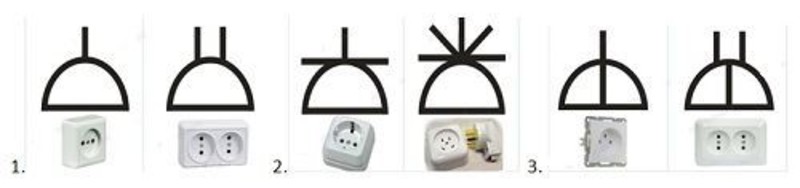

Неважно какая розетка обозначается на схеме в виде полуокружности выпуклой стороной наверх, от которой отходят полосы. Количество этих линий всегда показывает на тип самого аппарата. Существует два метода монтажа розеток:
- Для открытой проводки инсталлируются внешние аппараты, которые прикрепляются прямо к стенке и выступают на ней. На чертежах они обозначаются в виде полукруга, от которого ввысь отходит одна линия. Снутри него нет никаких дополнительных символов.
- Для закрытой проводки применяются внутренние аппараты, которые устанавливаются конкретно в саму стенку. Для этого в ней поделывается круглое отверстие, куда устанавливается особый подрозетник. Такое обозначение розетки на схеме смотрится как полукруг, снутри которого ввысь идет ровная вертикальная линия, выходящая за его пределы и пересекающая его по центру.
Нередко в современных квартирах можно повстречать двойные розетки. Это комфортно и удобно для современного человека, так как к ним можно подключить сходу два электроприбора. Их обозначение на схеме делается с помощью всё такого же полукруга с учетом проводки (закрытой либо открытой):
- двойной аппарат закрытой проводки смотрится как полукруг с 2-мя вертикальными линиями, отходящими от поверхности окружности;
- двойное устройство открытой проводки — это все тот же полукруг с 2-мя вертикальными линиями, идущими от его поверхности, и одной вертикальной чертой снутри него по центру.
На сегодня очень нередко в быту используются розетки с заземлением. Они необходимы не только лишь для того, дабы обеспечить длительную эксплуатацию электроприборов, но и для безопасности людей при использовании электричеством. Такие розетки также имеют свое схематическое обозначение в виде полукруга с вертикальными линиями (зависимо от типа проводки и количества блоков), также горизонтальную черту, вроде бы лежащую на поверхности выпуклой части изображения.
Некоторые современные электроприборы нуждаются не в однофазовой, а в трехфазной электросети. К ним можно отнести электрической плиты, котлы либо водонагреватели, требующие напряжения в 380 В. В таком случае монтажа требуют трехполюсные розетки с пятью контактами: 3-мя фазами, нулевым контактом и заземлением. На схеме это смотрится следующим образом:
- полукруг с горизонтальной линией на поверхности — заземление;
- выходящие из одной точки по центру поверхности полукруга три полосы — это фазы и нулевой контакт.
Есть также вполне влагостойкие аппараты, снаряженные защитной крышечкой. На чертежах они обозначаются обычным полукругом и линиями (заземление и контакт), но только 1-ый на сто процентов закрашен черным цветом. Также их обозначают 2-мя английскими знаками IP, указывающими на сам факт гидростойкости, и 2-мя цифрами, свидетельствующими о степени защиты от пыли и воды.
Выключатель представляет собой коммуникационный аппарат, при помощи которого можно управлять осветительными устройствами в помещении. При его включении и выключении происходит замыкание и размыкание электроцепи. На схеме выключатель обозначается небольшим кружком, от поверхности которого отходит длинноватая линия. От неё отходит еще одна малая черточка, схожая на крючок. Количество этих малеханьких крючков показывает на численность кнопок выключателя. Если от длинноватой полосы отходит два крючка, означает, кнопки две и т. д.

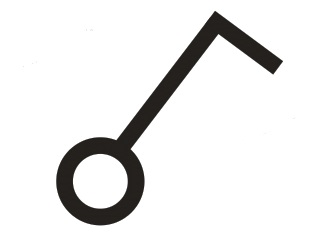

Так же, как и розетки, выключатели могут быть наружными и внутренними. Если это аппарат первого типа, то схематично его можно изобразить в виде кружочка с линией и крючками, отходящими исключительно в одну сторону. Внутренний устройство будет обозначаться крючками, которые отходят в обе стороны от черты. Выключатели гидростойкого типа на схеме обозначаются закрашенными кружочками. Их также отмечают английскими знаками IP и 2-мя цифрами.
Нередко в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две полосы с крючками (одна сверху, а 2-ая снизу). Это обозначает, что переключатель дает возможность управлять одним и этим же осветительным устройством из различных мест помещения. Такие аппараты нередко устанавливают в длинноватых коридорах либо на лестничных площадках.
Изображение блоков
Для большего удобства в помещениях розетки и выключатели инсталлируются не раздельно друг от друга, а в блоке. Его, к примеру, можно применять для управления электричеством и освещением в санузлах. Он также нуждается в особенном схематическом обозначении. Хоть какой блок в чертеже будет иметь базу в виде полукруга, от основания которого отходят полосы и пересекают поверхность окружности:
- одна черта обозначает розетку;
- 2-ая линия показывает на переключатель, тут же будут крючки кнопок;
- 3-я горизонтальная черта — это заземление;
- зеркальное размещение линий с крючками свидетельствует о многофункциональности переключателя.
Все подобные аппараты непременно имеют одну базу: розетка — это полукруг, переключатель — небольшой кружок. Закрашенная база показывает на гидростойкость. Отходящие полосы обозначают контакты, а точка, из которой они идут, указывает тип устройства (внутренний либо наружный). Все обозначения максимально понятны для составления схемы даже человеку без специального образования. Другие же детали можно уточнить у мастера, который будет делать все электроработы.
Обозначение розеток и выключателей на строй чертежах и схемах
Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на базе электромонтажных схем. Не только лишь проводка, но и электрическое оборудование имеет свои схемы. Тут мы предоставили вашему вниманию обозначение розетки на электрической схеме.
Обозначение розеток и выключателей должен знать каждый человек
Условные обозначения довольно нередко содержат в себе изображения, которые общепонятны. Обозначение розеток позволяет существенно облегчить чтение любого чертежа.
Эталоны, которые определяют условное обозначение розеток
На сегодня условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот эталон вышел совершенно не так давно и стопроцентно поменял действующий ГОСТ. Сейчас каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других устройств для вас нужно управляться ГОСТом 2.721.74. В этом документе располагаются обозначения общего использования.

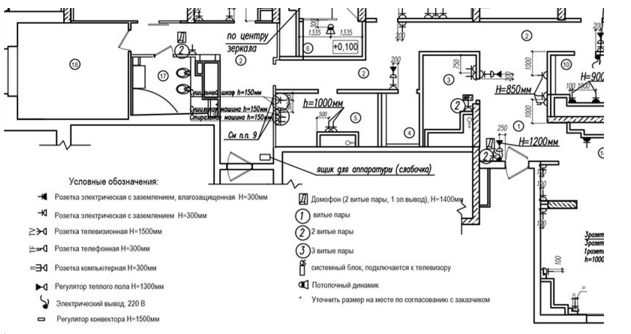

Как смотрится схема, где показываются розетки и выключатели в доме
В этом случае если для вас нужно прочесть схему о вводно-распределительных устройствах нужно читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.
Обозначение розеток на схемах

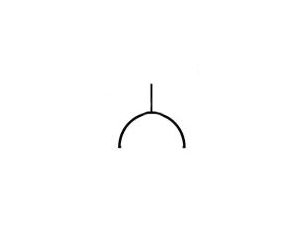

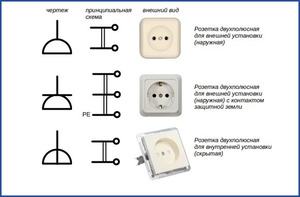

Вот общее обозначение розеток, которое можно повстречать на строй чертежах:
Вот таким макаром обозначается обычная розетка
Электрически розетки на сегодня являются одним из главных частей проводки в доме. Вся продукция, которая выпускается производителями, может отличаться:
- По степени защиты.
- По методу установки.
- По количеству полюсов.
Помните! Конкретно по этой причине обозначение розеток на чертежах может быть различным.

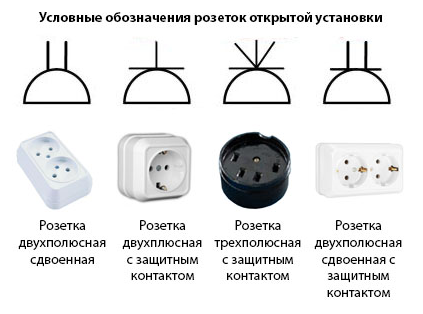

Обозначение для внешней и открытой установки
На изображении ниже мы представили вашему вниманию розетки:
- Сдвоенные однополюсные с заземлением.
- Сдвоенные однополюсные без заземляющего контакта.
- Одинарные однополюсные с защитным контактом.
- Силовые трехполюсные с защитным контактом.

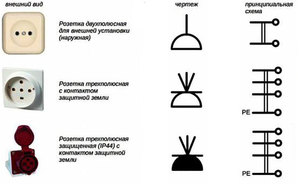

Обозначения сложных розеток на схемах

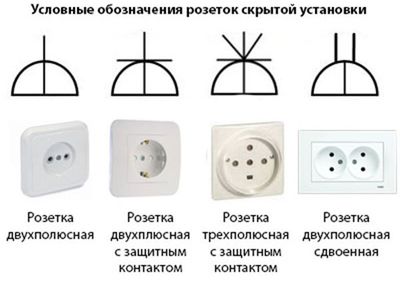

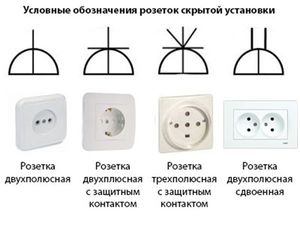

Обозначение розеток для сокрытой и внутренней установки
На изображении ниже мы представили вашему вниманию следующие розетки:
- одиночные однополюсные с заземлением;
- сдвоенные однополюсные;
- силовые трехполюсные;
- одиночные однополюсные без защитного контакта.
Обозначения розеток для внутренней и сокрытой установки на схеме

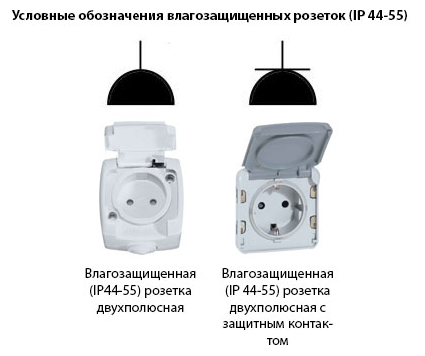

Условные обозначения гидрозащищенных устройств
Обозначение на чертежах розеток гидрозащищенных может быть следующим:
В ванной комнате следует применять розетки с влагозащитой
- Одинарные однополюсные устройства.
- Одинарные однополюсные устройства с заземлением.

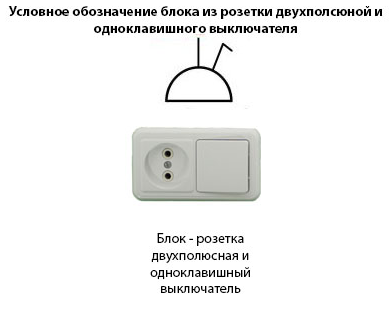

Условные обозначения блока розеток и выключателя
На картинке ниже мы представили вашему вниманию:
Одноклавишный выключатель и розетку.
Обозначение розетки и выключателя (пары)
Обозначения выключателей на схемах
Все выключатели на схемах показываются следующим образом:
У выключателей обозначение обычное, но его следует уяснить

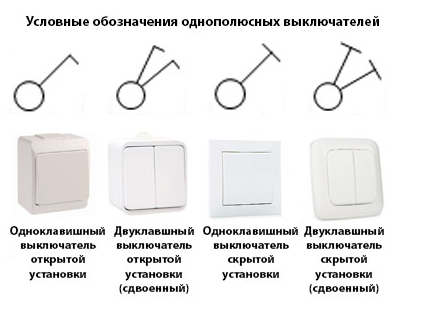

Обозначения одноклавишных и двухклавишных выключателей
На изображении вы можете узреть следующие выключатели:
Однополюсные двухклавишные и одноклавишные выключатели получили довольно сложное обозначение
- наружные;
- затратные;
- встраиваемые;
- внутренние.

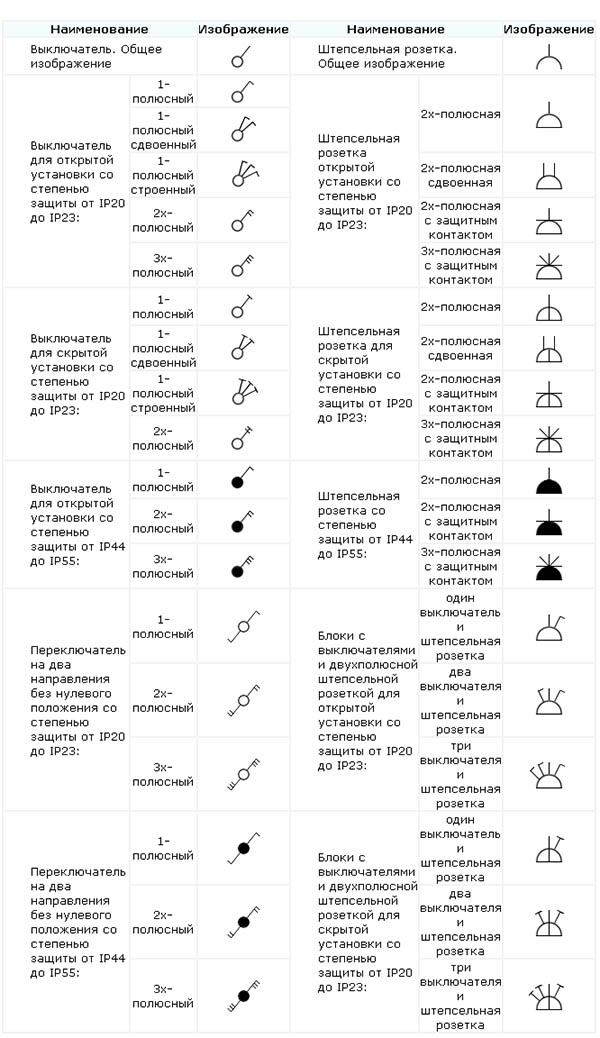

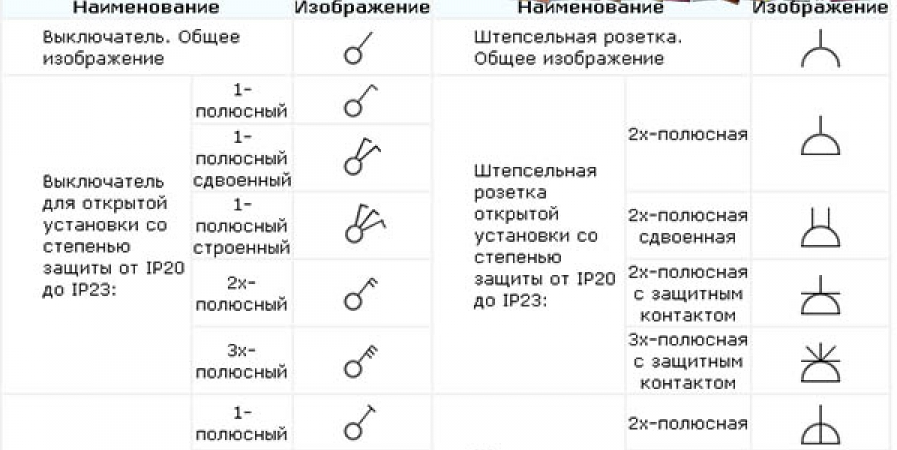

Вот принятая таблица, которая содержит внутри себя условные обозначения розеток, выключателей и переключателей. Тут представлены все виды розеток, которые вы сможете повстречать.
На сегодня выпуск этих устройств довольно разнообразен. Вот поэтому новые устройства возникают, намного резвее, чем их обозначения. Если в этом изображении вы отыщите неведомые значки, тогда просто поглядите сноски.
