Задания Д B18 № 8834
В электрической цепи, представленной на схеме, сопротивления проводников R1 = 5 Ом и R2 = 10 Ом. 2-ой вольтметр указывает напряжение 8 В. Чему равно показание первого вольтметра? Вольтметры считать безупречными.
1-ый вольтметр указывает напряжение на участке с 2-мя последовательно соединёнными резисторами. Сила тока при последовательном соединении постоянна. Найдём её из закона Ома для участка цепи со вторым резистором:
Напишем закон Ома для всего участка и найдём напряжение на первом вольтметре:
Аналоги к заданию № 4239: 8834 4451 Все
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 25 № 1106
Двум ученикам выдали по четыре одинаковых резистора сопротивлением 2 Ом каждый, соединительные провода, источник неизменного напряжения U = 5 В и очень неплохой амперметр. 1-ый ученик собрал цепь, изображённую на рисунке 1, 2-ой ученик собрал цепь, изображённую на рисунке 2.
Обусловьте разность показаний амперметров второго и первого учеников. Ответ дайте в амперах.
Для цепи первого ученика
Общее сопротивление участка цепи складывается из сопротивления 2-ух параллельно соединенных резисторов и 2-ух последовательно соединенных резисторов другими словами
Согласно закону Ома, сила тока, протекающего через амперметр, равна
Для цепи второго ученика
Общее сопротивление участка цепи, включающего все четыре резистора, равно
Согласно закону Ома, сила тока, протекающего через амперметр, равна
Разыскиваемая величина равна
Аналоги к заданию № 1079: 1106 Все
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 9 № 8840
Чему равно общее сопротивление участка цепи, изображённого на рисунке, если R1 = 1 Ом, R2 = 10 Ом, R3 = 10 Ом, R4 = 5 Ом? Ответ дайте в омах.
Найдём сопротивление параллельного участка: При последовательном соединении проводников их сопротивления складываются. Найдём сопротивление всей цепи:
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 9 № 14583
Цепь имеет смешанное соединение проводников: последовательно соединены два резистора и участок 2-ух параллельно соединенных проводников. При параллельном соединении одинаковых проводников общее сопротивление равно При последовательном соединении
Источник: Демо версия ОГЭ—2021 по физике.
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задания Д16 № 635
В электрической цепи, представленной на схеме, сопротивления проводников R1 = 5 Ом и R2 = 10 Ом. 2-ой вольтметр указывает напряжение 8 В. Чему равно показание первого вольтметра? Вольтметры считать безупречными.
1-ый вольтметр указывает напряжение на участке с 2-мя последовательно соединёнными резисторами. Сила тока при последовательном соединении постоянна. Найдём её из закона Ома для участка цепи со вторым резистором:
Напишем закон Ома для всего участка и найдём напряжение на первом вольтметре:
Верный ответ указан под номером 4.
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 17 № 834
Используя источник неизменного тока с напряжением 4,5 В, амперметр, вольтметр, соединённые параллельно резисторы = 6 Ом и переменный резистор (реостат), ползунок которого установлен в случайном положении, обусловьте силу тока Ix в реостате Rx методом измерения силы тока, текущего через источник, и напряжения на резисторе . Абсолютная погрешность измерения напряжения составляет ±0,2 В. Абсолютная погрешность измерения силы тока составляет ±0,05 А.
1. Соберите электрическую схему, показанную на рисунке.
2. Установите ползунок реостата приблизительно на середину.
3. Определите силу тока, текущего через источник.
4. Определите напряжение на резисторе .
5. Обусловьте неведомую силу тока Ix в реостате Rx.
1) изобразите схему изучаемой электрической цепи и укажите на ней направления токов, протекающих через резистор и реостат Rx;
2) укажите результаты измерений силы тока I, текущего через источник, и напряжения на резисторе с учётом абсолютных погрешностей измерений;
3) запишите закон Ома для участка цепи, содержащего резистор , определив, таким макаром, силу тока в резисторе ; вычислите силу тока ;
4) запишите правило для токов при параллельном соединении проводников;
5) используя п. 2—4, получите формулу для неведомой силы тока Ix в реостате Rx и запишите её;
6) обусловьте численное значение силы тока Ix, оцените погрешность её измерения.
1. Схема электрической цепи:
Погрешность измерения силы тока Ix можно оценить способом границ. Так как значение напряжения лежит в интервале от 4,0 В до 4,4 В, а значение силы тока l лежит в интервале от 1,95 А до 2,05 А, то Ix может изменяться в границах от
Потому итог имеет погрешность ±0,08 А, другими словами
Аналоги к заданию № 807: 834 Все
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 9 № 14558
Чему равно общее сопротивление участка цепи, изображённого на рисунке, если R1 = R2 = 4 Ом, R3 = R4 = 6 Ом? Ответ дайте в омах.
В схеме смешанное соединение проводников: 1-ый и 2-ой, 3-ий и 4-ый соединены попарно параллельно, между собой эти два участка соединены последовательно. Так как парные проводники имеют равное сопротивление, то при параллельном соединении их сопротивление равно Общее сопротивление при последовательном соединении равно
Источник: Демо версия ОГЭ—2020 по физике.
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задания Д12 № 1513
Чему равно общее сопротивление участка цепи, изображённого на рисунке, если R1 = 1 Ом, R2 = 10 Ом, R3 = 10 Ом, R4 = 5 Ом?
Найдём сопротивление параллельного участка: При последовательном соединении проводников их сопротивления складываются. Найдём сопротивление всей цепи:
Верный ответ указан под номером 2.
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 9 № 8825
В электрической цепи, представленной на схеме, сила тока равна 4 А, напряжение на первом проводнике 20 В. Вольтметр указывает напряжение 60 В. Найдите сопротивление второго проводника. Ответ запишите в омах.
Так как напряжение на первом проводнике составляет 20 В, напряжение на втором равно (60 —  20) В = 40 В. По закону Ома сопротивление второго проводника таково:
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задания Д12 № 632
Чему равно общее сопротивление участка цепи, изображённого на рисунке, если R1 = 6 Ом, R2 = 2 Ом, R3 = 2 Ом?
Так как R2 = R3 = 2 Ом, сопротивление параллельного участка R23 = 2/2 = 1 Ом. Общее сопротивление последовательно соединённого участка есть сумма входящих в него сопротивлений: R = 6 + 1 = 7 Ом.
Верный ответ указан под номером 3.
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 9 № 8831
На рисунке приведён график зависимости силы тока I в никелиновой проволоке от напряжения U на её концах. Длина проволоки составляет 10 м. Чему равна площадь поперечного сечения проволоки? Ответ дайте в квадратных миллиметрах. Для вычислений применять удельное сопротивление никелина — 0,4 Ом · мм 2 /м.
Вычислим сопротивление проволоки:
Сопротивление проводника рассчитывается по формуле
где ρ — удельное сопротивление проводника, l — длина проводника, S — площадь сечения. Выразим площадь сечения:
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задание 9 № 8835
Обусловьте сопротивление лампы накаливания, если понятно, что напряжение на участке АВ равно 100 В, а сила тока в цепи — 0,4 А. Ответ дайте в омах.
Напряжение на участке АВ складывается из напряжения на лампе с сопротивлением R1 и напряжения на резисторе с сопротивлением R = 20 Ом. Сила тока при последовательном соединении постоянна. Запишем закон Ома для всего участка:
и выразим отсюда сопротивление лампы:
Раздел кодификатора ФИПИ: 3.7 Закон Ома. Соединение проводников.
Задания Д B18 № 8839
Какая термическая мощность выделяется в резисторе R1 в цепи, схема которой показана на рисунке, если амперметр указывает силу неизменного тока I = 0,4 А? Значения сопротивлений резисторов: R1 = 5 Ом, R2 = 30 Ом, R3 = 10 Ом, R4 = 20 Ом. Амперметр считать безупречным.
Термическая мощность в резисторе R1 находится в зависимости от квадрата силы тока в нём I1 и сопротивления как
Сила тока при последовательном соединении постоянна, потому найдём I1 на параллельном участке. Запишем закон Ома для параллельного участка цепи и выразим отсюда силу тока через суммарное сопротивление параллельного участка и напряжение на параллельном участке цепи:
Разглядим параллельный участок цепи: верхняя и нижняя части имеют однообразное сопротивление R = 30 Ом. Дабы отыскать сопротивление параллельного участка, состоящего из n одинаковых резисторов, необходимо поделить сопротивление 1-го такового резистора на их число. В этом случае Rсум = 30 Ом : 2 = 15 Ом.
Амперметр безупречный, потому не имеет собственного сопротивления. При параллельном соединении напряжение повсевременно, поэтому, напряжение параллельного участка цепи по закону Ома U = 0,4 А · 30 Ом = 12 В.
Тогда получаем силу тока I1 = 12 В : 15 Ом = 0,8 А и, поэтому, мощность в резисторе:
Школе NET
Submit to our newsletter to receive exclusive stories delivered to you inbox!
Пармезан Черница
Как отыскать силу тока, если известна масса и время?
более месяца вспять
Просмотров : 52 Ответов : 1
Наилучший ответ:
Онтонио Веселко

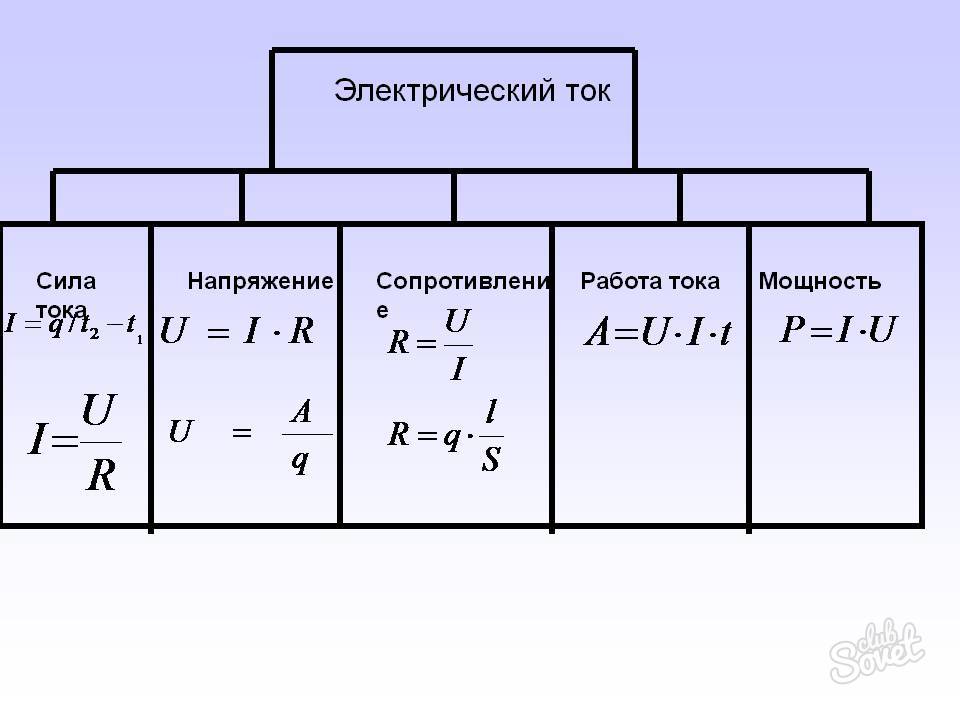

Непосредственно из этих данных её навряд ли может быть отыскать. Индукцию, силу тока и длину проводника связывает сила ампера F=iBl.
