Как отыскать кабель под землей

Поиск неведомого кабеля либо трубы под землей (зондирование местности на предмет наличия коммуникаций)

До земельных работ нужно убедиться, что в месте их проведения отсутствуют подземные коммуникации : силовые кабели, кабели связи и передачи данных, трубопроводы. Для этого нужно согласование таких работ со службами, ответственными за те либо другие коммуникации. В безупречном случае, эти службы должны подтвердить отсутствие их коммуникаций на обозначенном участке, либо показать где они проходят. К огорчению, в реальной жизни это выполнить трудно, а в ряде всевозможных случаев и совсем нереально.

Безупречным устройством для поиска неведомых (чужих) коммуникаций под землей, является георадар. Таковой устройство способен найти все неоднородности земной поверхности на глубине до 25м. При этом он может отыскать пластмассовые и железные трубы, силовые и слаботочные кабели, поэтому как работает по принципу рентгеновского аппарата.

Но, из-за высочайшей его цены, все почаще для зондирования местности на предмет наличия кабелей применяют трассоискатели. Последние намного дешевле но не дают 100% результата, также требуют больше времени и сил для выявления неведомых коммуникаций.

Зондирование местности не является функцией трассоискателей, но существует ряд методик, позволяющих найти некоторые железные коммуникации. Разглядим особенности поиска неведомого кабеля (трубы) при помоши трассоискателей, зачем разделим все коммуникации на группы:

Определение наличия недостатка в кабеле и его идентификация

В большинстве случаев для определения наличия повреждения и идентификации его типа используются те же измерения, что и в процессе плановых измерений. Для проведения таких измерений применяются кабельные мосты, мегомметры, измерители сопротивления заземления.

Но в ряде всевозможных случаев имеют место множественные недостатки (несколько разнотипных изъянов сразу). В данном случае трудно найти, какое из них заносит больший вклад, так как они маскируют друг дружку. Для определения таких дефектов нужна не только лишь измерение первичных характеристик кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть вооружена несколькими устройствами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Есть, естественно, и всеохватывающие анализаторы, которые совмещают в одном корпусе огромное количество функций. Так, для работы с абонентскими телефонными линиями в ближайшее время нередко применяются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные характеристики кабельной полосы, подать тональный сигнал для идентификации пары на оборотном конце, локализовать повреждение рефлектометрическим и мостовым способом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Читать еще: Как соединить два веб кабеля между собой

Поиск обрыва сокрытой проводки в бетонной стенке

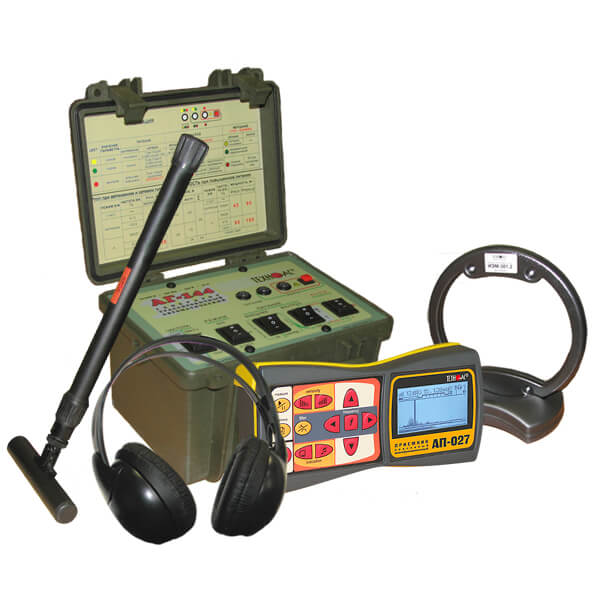

Место обрыва провода в бетонной стенке поможет отыскать особый устройство – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный метод можно сравнивать с индукционным способом в поиске повреждений кабелей под землей.

Итак, найти место обрыва трассоискателем легко. Конец провода, в каком есть обрыв, подключают к генератору, который отправляет в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет ясно слышен звук, который появляется в итоге воздействия импульсов. Как звук пропадет, отметьте это место на стенке – это и будет точка повреждения провода.

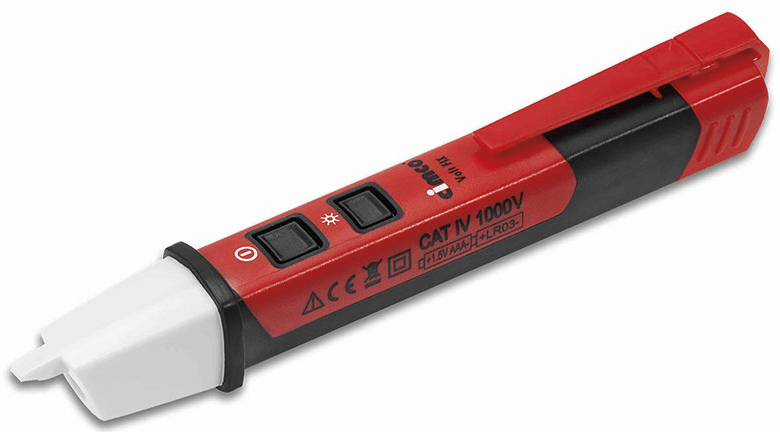

Найти обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Тут все очень просто. Ведем устройство по стенке до того времени, пока индикатор наличия напряжения не станет пылать. Проводим устройством пару раз по кругу в данной области стенки, дабы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на приблизительное место обрыва.

В окончание хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно воспользоваться для поиска повреждений проводки под штукатуркой либо же под гипсокартоном.

В итоге советуем просмотреть полезное видео по поиску КЗ в проводке:

Вот мы и разглядели самые известные методики поиска места повреждения кабеля. Возлагаем надежды, информация была вам полезной и увлекательной!

Также советуем прочесть:

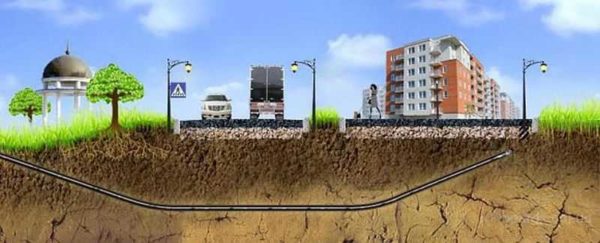

Прокладка кабеля под дорогой

Если трасса размещена так, что проводить ее нужно под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пт, так как под дорогой могут находится другие коммуникации и самовольными работами их можно разрушить. Если же идет речь о даче и дачном поселке, то согласовывать нужно с администрацией поселка.

Прокол под дорогой делают с помощью специального оборудования

Правила прокладки кабеля под дорогой не изменяются — глубина траншеи 70-80 см, песочная подушка и засыпка, желательна прокладка в асбоцементной трубе либо двустенной гофре ДКС. В общем, различий нет, все нормы и правила такие же.

Трудности могут появиться по мере надобности прокладки кабеля под асфальтом. Если это внушительная трасса, разрушать покрытие для вас навряд ли позволят, а если позволят, то восстановление асфальта — драгоценное наслаждение. В данном случае тоже есть выход — есть особое оборудование с помощью которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше издержек на восстановление асфальта.

Читать еще: Как верно соединить дюралевые провода между собой

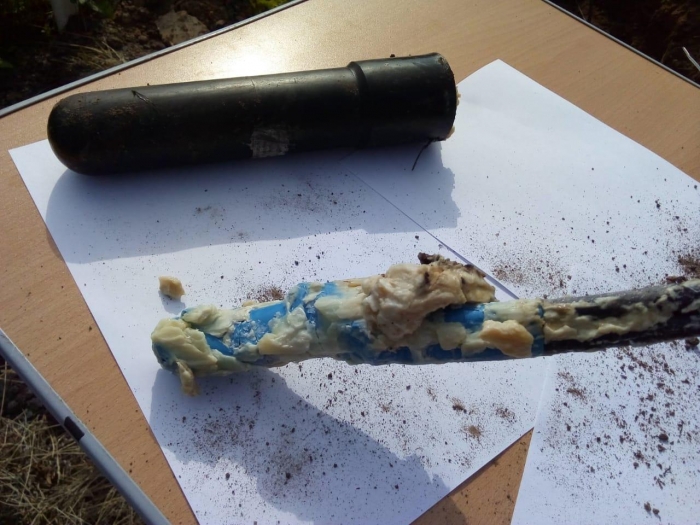

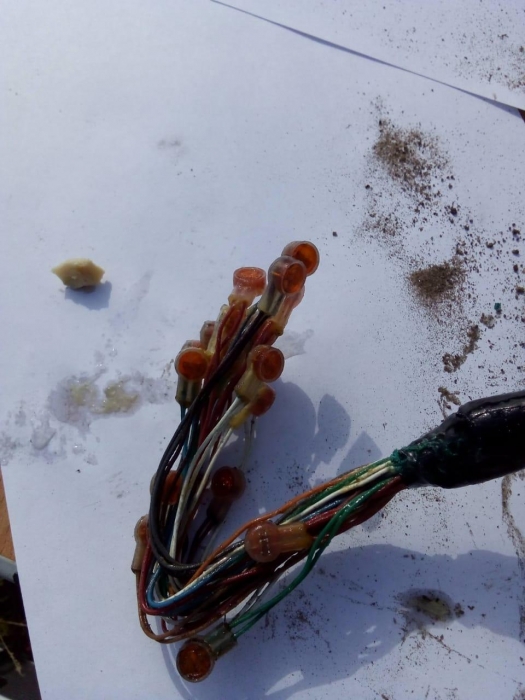

На рисунке муфта тупиковая МТ-45. Создана для защиты сростков кабелей ТПП и ТППэп ёмкостью от 10 до 50 пар с жилами поперечником от 0,32 до 0,5 мм. Муфта представляет собой только полиэтиленовый корпус в виде полиэтиленовой трубки, заглушенной с одной стороны. Способ монтажа кабелей ТПП и ТППэп в муфте МТ-45 заключается в соединении жил и экранов параллельно соединённых концов кабелей, помещении их в корпус муфты и в последующей заливке муфты саморасширяющимся полимерным герметиком ВИЛАД-31. Вот только смонтирована она очевидно без применения герметика ВИЛАД-31, а с помощью непонятной белоснежной массы быстрее похожей на мыло либо солидол. Ну и, конечно, голубая изолента. Понятно же, что в хоть какой непонятной ситуации следует применять голубую изоленту – это «залог фуррора». Итог такового монтажа муфтового соединения – перед вами.

Активный способ

Для четкой идентификации «своего» кабеля и трассировки его под землей применяется активный метод поиска, в каком генератор подключается к кабелю с помощью крокодилов, индукционной клипсы либо антенны. Если кабель обесточен и к нему есть доступ – проще всего пользоваться конкретным способом подключения (крокодилы). В случае, если кабель под напряжением, подать сигнал в него можно только с помощью индукционной антенны либо клещей. (например, BLL-200 допускает подключение к кабелю с напряжением до 600В при использовании индукционных клещей).
Генератор наводит в кабеле сигнал на частоте хорошей от 50 Гц. Соответственно, кабель просто идентифицировать и трассировать.

Проложить кабель под землей на даче с помощью подземных силовых линий

Многих собственников пригородного жилища интересует, как проложить кабель под землей на даче. На подземную прокладку кабеля достаточно высочайшие цены, что вызвано необходимостью проведения земельных работ. Существует два метода, как проложить кабель в земле. Подходящее техническое решение выбирается зависимо от критерий монтажа и особенностей проекта.

Силовые провода могут улечся в специальную сточную канаву, представляющую собой подземный трубопровод, или просто закапываться в траншею. Многие задают вопрос, как проложить кабель под землей от столба к дому в трубе, если много воды. В схожих случаях основополагающим аспектом является безопасность: нужно сделать надежную гидроизоляцию и предупредить вероятный контакт проводки с увлажненной средой. С этой задачей удачно совладевает облагораживание трубопроводной коммуникации на участке.

Читать еще: Негорючий кабель для проводки в древесном доме

Особенности подземной прокладки кабеля в трубах

Для подземного монтажа кабелей используют трубопроводы из разных видов труб. Можно применять классические железные конструкции кроме железных, металлопластик либо ПНД. Полимерные материалы более предпочтительны в критериях нашего климата благодаря стойкости к влаге. Самым пользующимся популярностью решением является использование армированных и неармированных пластмассовых гофротруб, которые владеют высочайшими показателями жесткости и служат долгое время.

Подземная прокладка в трубах достаточно трудозатратная, но итог работы стоит потраченных усилий. Трубы защищают проводник не только лишь от воды, но и повреждения мышами. Данная разработка предутверждает возгорание вследствие обрыва провода. Если вы проживаете в древесном доме, это самый неопасный вариант, как верно проложить кабель в земле от дома до бани либо другого помещения на участке.

Использование трубопроводных систем при прокладке кабеля комфортно и собственной практичностью. В случае необходимости покоробленный участок провода можно поменять. Для этого трубы следует вырыть, установить новый провод и опять поместить коммуникацию в траншею. Благодаря защитной оболочке срок службы системы существенно возрастает по сопоставлению с воздушной прокладкой. К примеру, при использовании гофротруб коммуникация способна прослужить до 50 лет.

Не считая того, после окончания земельных работ вид участка остается постоянным в отличие от воздушной прокладки, когда провода находятся на виду и часто подвергаются воздействию причин наружной среды.

Подземная прокладка проводки без использования труб

Проложить проводку под землей можно траншейным методом без установки защитного трубопровода. В данном случае провод просто помещают в приготовленную канаву и закапывают. Беря во внимание условия монтажа, далековато не все проводники подходят для этих целей. Спецы советуют использовать бронированные кабели, имеющие высочайшие характеристики гидроизоляции.

Такие изделия владеют высочайшей надежностью, но их цена выше, чем у кабелей без бронированного покрытия, что увеличивает общие издержки на строительство.

Согласно нормативным требованиям, для траншейной прокладки без защитного кожуха можно применять кабели АВБбШв 4х120, АВБбШв 4х240, ВБбШв 4х240, АСБл-10 3х240 и другие. Перед проведением работ лучше выяснить состав земли, ее уровень кислотности, так как для различных типов грунта имеются советы по выбору проводников.

Как отыскать кабель в земле?

Сначала нового строительства перед застройщиками появляется задачка отыскать коммуникации, проложенные в месте планируемой стройки, дабы не разрушить их.

Зачем отыскивают кабели в грунте?

Сначала нового строительства перед застройщиками появляется задачка отыскать коммуникации, проложенные в месте планируемой стройки, дабы не разрушить их.

• Умеренные цены при высочайшем качестве
• Выезд в денек воззвания
• Работаем по всей Рф
• Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
• Внедрение ведущих технологий и оборудования
• Опыт работы профессионалов больше 10 лет

Самые большие трудности такового вида поиска появляются в условия плотной городской застройки, к примеру, в Москве либо в древних исторических городках и центрах.

При копание котлована под новое здание либо длинноватого рва под магистральные силовые кабели электроснабжения либо телефонной сети строителям приходится пересекать огромное количество проложенных ранее в земле кабельных трасс либо каналов.

На теоретическом уровне все проложенные в земле кабели, трубопроводы и остальные средства инженерных коммуникаций должны быть отображены в документации местных электросетей, в городском водоканале и жилищно-коммунальных организациях. Это может быть архивная либо рабочая документация. Но гарантии, что все конфигурации при прокладках кабелей и коммуникаций, в особенности при их срочных ремонтах, были в документацию внесены, дать никто не может. Последствия обрыва силового высоковольтного кабеля ковшом экскаватора, скрепера либо буром буровой установки – это не только лишь обесточенные промышленные предприятия, жилые дома, школы и поликлиники. Это вероятное травмирование машиниста буровой машины либо станка, водителя скрепера, подсобных рабочих. В некоторых случаях вероятен и смертельный финал такового обрыва. Не говоря уже о поломках использованной специальной техники.

Еще одна причина отыскать кабель под землей – это поиск аварийного места. К примеру, кабель местного электроснабжения получил термический пробой внутренней изоляции от перегрузки. Факт повреждения зафиксировала автоматика защиты и отключила его. Нужна отыскать и локализовать место пробоя. Если найти под землей недостаток с точностью до 1-го метра, то откопать часть кабеля на довольно большой глубине можно будет стремительно.

Способы поиска, измерительные и индикаторные приборы

Поиск кабеля либо трубы под толщей земли – дело сложное и просит аккуратности, тщательности, проф познаний и оснащенности четким и надежным оборудованием.

Электромагнитный способ трассоискания является одним из более нередко применяемых при поисках повреждений на кабельных линиях. Его еще именуют индукционным.

Для поиска применяется электрическая проводимость кабеля и/либо его защитной брони. Из физики понятно, что хоть какой проводник, по которому течет переменный электрический ток, образует вокруг себя переменное электромагнитное поле. В поверхностном проводящем слое кабеля вихревой ток возбуждают электромагнитной катушкой, по которой пропускают ток большой величины. Возбужденный в кабеле ток тоже образует электромагнитное поле, которое воспринимает 2-ая катушка в приборе, имеющая огромное число витков. После обработки приобретенного сигнала оператору выводится глубина и место залегания кабеля, трубопровода, металлической арматуры и пр.

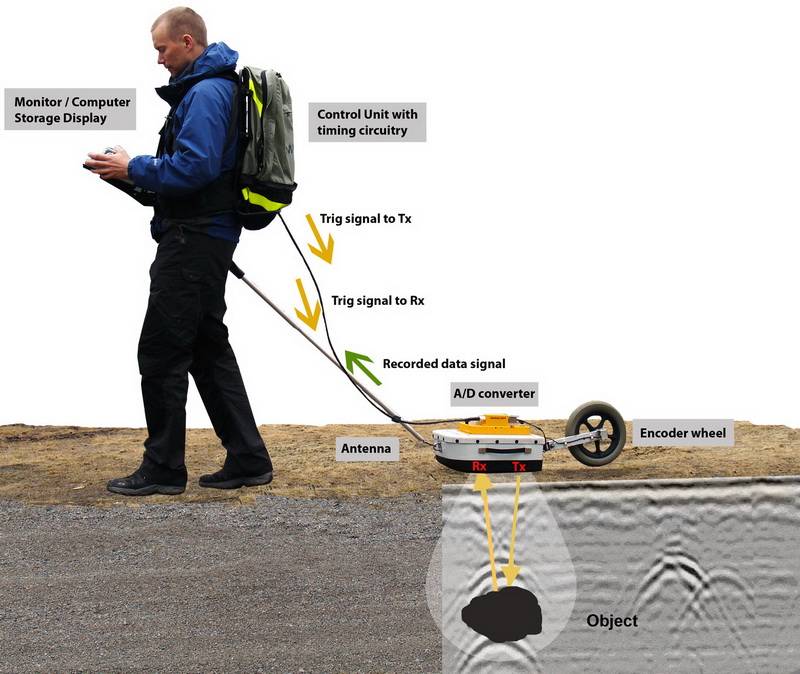

Георадарный способ. Его сущность в том, что для того, дабы отыскать кабель в земле в толщу грунта передающая антенна геолокатора испускает массивные радиочастотные импульсы. Распространяясь в земле, радиоволна встречает неоднородность диэлектрических черт, от которой отражается и попадает в приемную антенну. В электронной части приемника сигнал проходит обработку. Результаты обработки показываются на дисплее и дают возможность найти кабель, глубину его прокладки, направление трассы и пр. информацию.

ИК- термография. Применяется инфракрасное излучение кабеля, по которому течет электрический ток. Устройство фиксирует разницу в несколько градусов между холодным грунтом и чуток теплой оплеткой либо броней на поверхности кабеля.

Есть и другие способы, и приборы для поиска кабелей, но они применяются пореже.

Способности компании «Инженерные Изыскания»

Все эти и многие другие работы по поиску коммуникаций в грунте и в толще бетонных либо кирпичных стенок соединяются воединыжды под одним особым термином – «инженерные изыскания». Наша компания носит одноименное название – «Инженерные Изыскания» и имеет свой кабинет, расположенный в Москве.

Мы оказываем организациям и личным лицам огромное количество специфичных видов услуг. Посреди них большой популярностью пользуются такие работы:

Поиск силового кабеля под землей

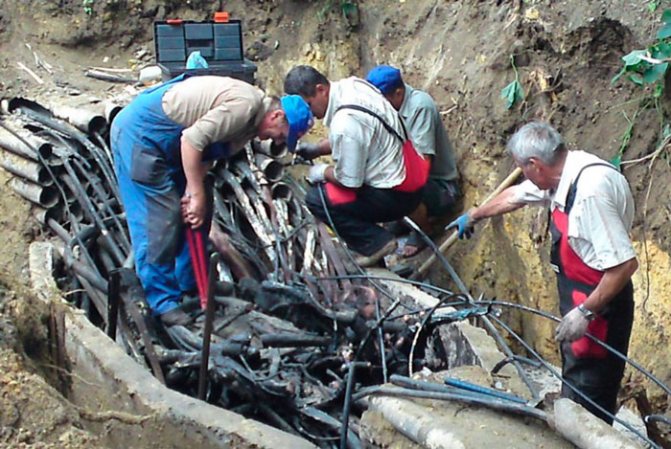

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, также локализации повреждений в кабельных линиях.
В процессе плановых измерений часто инспектируют первичные характеристики: сопротивление изоляции, шлейфа, асимметрию. Часто для этих работ довольно мостового измерителя.

Ремонтно-восстановительные работы – это более трудозатратный процесс, требующий неплохой подготовки профессионалов и широкого диапазона оборудования. Локализация недостатка просит выполнения следующих действий:

Определение наличия недостатка и его идентификация (вода в кабеле, обрыв пары либо жилы, повреждение изоляции, куцее замыкание, переходные наводки, шумы, спутанные пары, параллельные отводы и др.)

Определение расстояния до недостатка (с помощью мостового либо рефлектометрического способа).

Читайте также: Обзор технических черт и производителей NYM кабеля

Локализация повреждения на местности с помощью трассодефектоискателей либо кабельных локаторов.

Как проходит поиск обрыва кабеля под землей?

При поиске пробоя кабеля под землей МСК-поиск сталкивается с:

• обрывом полосы из-за строй работ;
• замыкание в соединяющих муфтах;
• прорыв только 1 жилы провода в почву;
• железные замыкания, произошедшие из-за разрушения изоляции коммуникации;
• пробои, показавшиеся во время испытаний.

Наши мастера аттестованы в Ростехнадзоре и прошли через МОЭК. Опыт дает качество. Качество дает надежность, неизменных клиентов и уверенность в том, что мы — одни из наилучших в этой сфере. Будет рады сотрудничеству.

• Работаем с юридическими и физическими лицами.;
• 8 лет опыта;
• Более 1000 объектов.

Поиск обрыва сокрытой проводки в бетонной стенке

Место обрыва провода в бетонной стенке поможет отыскать особый устройство – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный метод можно сравнивать с индукционным способом в поиске повреждений кабелей под землей.

Итак, найти место обрыва трассоискателем легко. Конец провода, в каком есть обрыв, подключают к генератору, который отправляет в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет ясно слышен звук, который появляется в итоге воздействия импульсов. Как звук пропадет, отметьте это место на стенке – это и будет точка повреждения провода.

Найти обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Тут все очень просто. Ведем устройство по стенке до того времени, пока индикатор наличия напряжения не станет пылать. Проводим устройством пару раз по кругу в данной области стенки, дабы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на приблизительное место обрыва.

В окончание хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно воспользоваться для поиска повреждений проводки под штукатуркой либо же под гипсокартоном.

В итоге советуем просмотреть полезное видео по поиску КЗ в проводке:

Вот мы и разглядели самые известные методики поиска места повреждения кабеля. Возлагаем надежды, информация была вам полезной и увлекательной!

Также советуем прочесть:

Как проходит поиск обрыва кабеля под землей?

Читайте также: Выбор и установка освещения во дворе личного дома

Мы разделяем работы на две составляющие:

• Установить общую зону, снутри которой есть повреждение;
• Выявить в ней четкое место трудности.

Соответственно, сначала для поиска места повреждения кабеля 10 кв мы избираем относительные методы обнаружения, а на втором шаге — очень детализированные.

У нас — наилучшее соотношения стоимость/качество. Направьте внимание на проф способы, которые мы применяем, расценка у нас для такового оборудования — очень удачная.

Принципиально: каждый случай рассчитывается персонально. Звоните, дабы выяснить подробности.

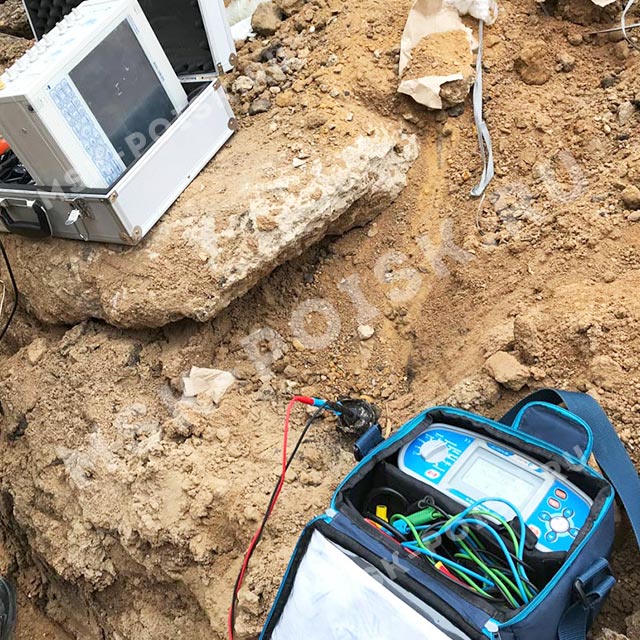

Примеры поиска прорыва кабеля в земле

• на складе
• за городом

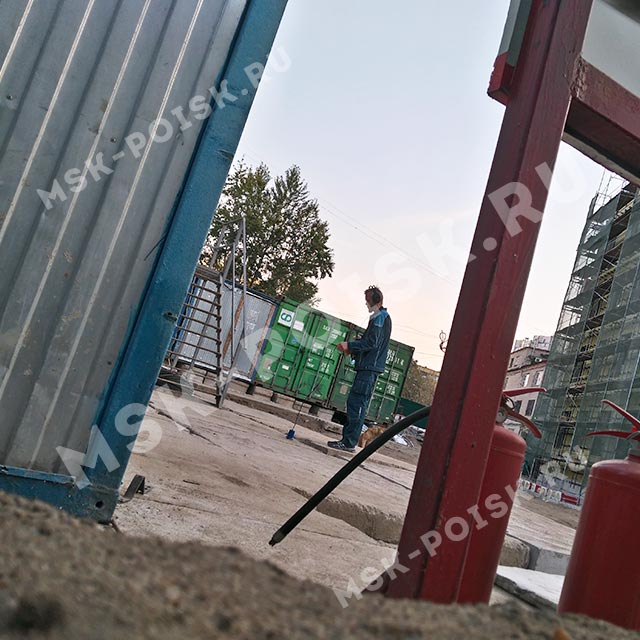

Вызвали на промышленный объект — склад продовольственного магазина. Для обнаружения изъянов использовали акустический способ. Отыскали.

Проводили работы на пригородном участке в МО. Использовали индукционный способ. Отыскали порыв в трассе, зафиксировали.

Как отыскать обрыв кабеля в земле

Мы используем узкоспециализированный набор оборудования, позволяющий нам в различных ситуациях подбирать верный способ поиска повреждения кабельной полосы.

• Индукционный способ

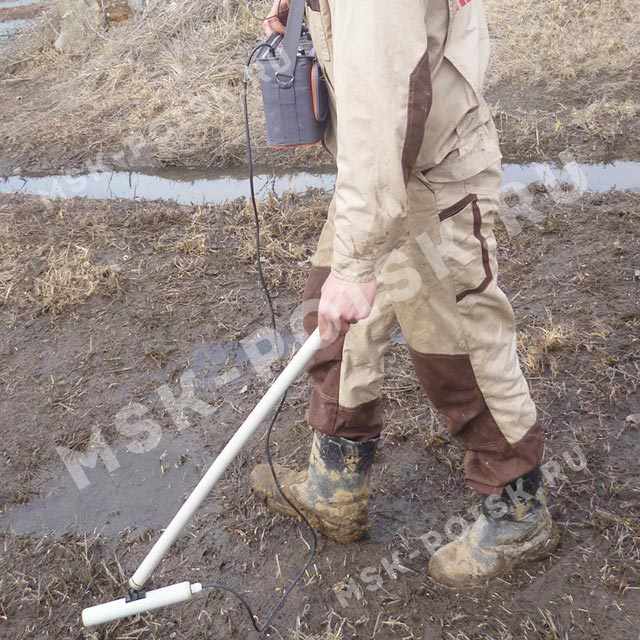

• Акустический
• Индукционно-акустический
• Возможный

Мы генерируем вокруг сети электромагнитные волны (для этого нужен генератор), и параллельно магнитным локатором исследуем землю. Устройство указывает силу сигнала электричества, и от него мы отталкиваемся при поиске разрыва кабеля под землей.

Выявляет: место и глубину.

На покоробленный провод мы подаем импульсы высокого напряжения. В месте трагедии случаются искровые разряды, которые можно услышать — спец датчиком. Неплохой метод отыскать повреждение кабеля в земле.

Либо акустико-электромагнитный. Когда звукового сигнала недостаточно, наше оборудование позволяет получать как и звуковые сигналы, так и электромагнитные — сразу, что позволяет стремительно сузить зону поиска повреждения кабеля 10 кв.

Из-за поломки кабеля в почве появляются токи и разница потенциалов. Наш генератор выдает переменное напряжение, и высчитывая специфику его изменений по полосы трассе мы проводим поиск обрыва кабеля в земле.

Прокладка кабеля под дорогой

Если трасса размещена так, что проводить ее нужно под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пт, так как под дорогой могут находится другие коммуникации и самовольными работами их можно разрушить. Если же идет речь о даче и дачном поселке, то согласовывать нужно с администрацией поселка.

Читайте также: Проверка и наладка электрического оборудования

Прокол под дорогой делают с помощью специального оборудования

Правила прокладки кабеля под дорогой не изменяются — глубина траншеи 70-80 см, песочная подушка и засыпка, желательна прокладка в асбоцементной трубе либо двустенной гофре ДКС. В общем, различий нет, все нормы и правила такие же.

Трудности могут появиться по мере надобности прокладки кабеля под асфальтом. Если это внушительная трасса, разрушать покрытие для вас навряд ли позволят, а если позволят, то восстановление асфальта — драгоценное наслаждение. В данном случае тоже есть выход — есть особое оборудование с помощью которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше издержек на восстановление асфальта.

Предпосылки обрыва проводки

Одной из главных обстоятельств поломок проводки является ее износ, что типично для старенькой проводки, издавна не подвергавшейся подмене. У каждого кабеля есть свой срок эксплуатации согласно условиям применения, нескончаемого электрического кабеля не бывает. Устаревшие провода часто разрушаются, скрутки в коробках переламываются, что может привести к утечкам, нередко срабатывает устройство защитного отключения, если таковое установлено. В случае отсутствия такового устройства утечка возрости и в итоге электричество пропадет.

Кабель нередко разрушается при проведении ремонтных и строй работ, а конкретно при небрежном и неаккуратном сверлении. При проведении схожих работ провод может быть на сто процентов либо отчасти поврежден. Как следствие – розетки либо выключатели не работают, хотя напряжение в сети есть. Бывают и случаи, когда в проводку вкручен саморез либо забит гвоздь. Эта ситуация намного серьезнее и может привести к недлинному замыканию. Опять-таки, если устройство защитного отключения установлено, то оно будет нередко срабатывать, а вот если отсутствует – то проводка начнет дымить и искрить, что может привести к пожару. Очень нередко последствия повреждения проводки в процессе ремонта появляются не сходу и это очень усложняет процесс поиска места обрыва.

Как отыскать железную трубу в земле без помощи других

Все перечисленные выше способы подходят и для поиска железных труб, но трассоискатель является более комфортным и желаемым вариантом. В некоторых случаях он с высокой точностью обусловит разыскиваемые сети под землей даже в пассивном режиме (без использования генератора сигналов), к таким трубопроводам относятся теплосети и газопроводы, т.к. часто они имеют ток защиты.

В случае с металлом возникает очередной вариант – это металлоискатель. Невзирая на зависимость от посторониих помех и ограничений по глубине работы, он имеет ряд преимуществ:

• доступность;
• возможность определять чугунные трубы с неметаллическими соединениями;
• относительная легкость в исследовании режимов работы при самостоятельном зондировании.

Что касается самостоятельного поиска труб под землей, то это естественно может быть – практически все оборудование можно взять в аренду. В противовес этой идее можно увидеть: во-1-х, придется издержать существенное время на исследование аннотации, а в случае с георадаром для вас, вероятнее всего, потребуются маленькие курсы, во-2-х, сумма залога будет очень значимым аргументом против.

Силовые кабели под нагрузкой и трубопроводы с катодной защитой

В данном случае, по кабелю протекает ток довольно большой величины. Протекая по кабелю, ток образует электромагнитное поле, которое просто находится приемником в пассивном режиме поиска. Такие кабели ищутся прежде всего и возможность их нахождения – довольно высока. В большинстве случаев для этого применяется мониторинг сигналов на частотах 50Гц (силовые кабели), 100Гц (ток катодной защиты трубопроводов). Для поиска силового кабеля под нагрузкой на местности участка, довольно включить приемник трассоискателя в пассивный режим и пройти по контуру исследуемого участка. Когда кабель будет найден, по уровню сигнала можно провести его трассировку и отметить его положение на участке.

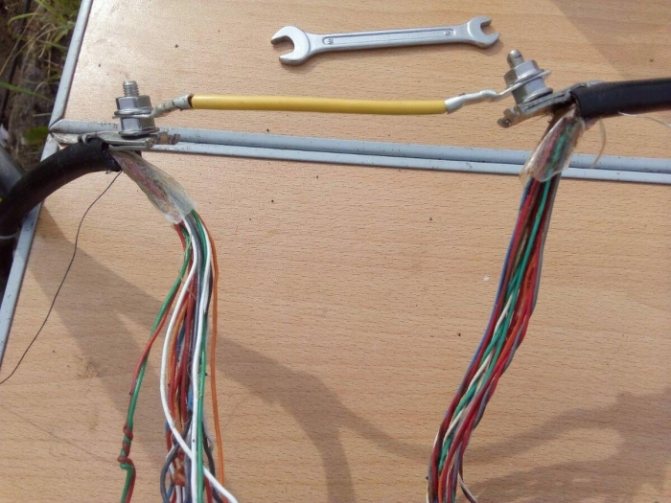

Установка соединительной муфты ВССК на 10 пар

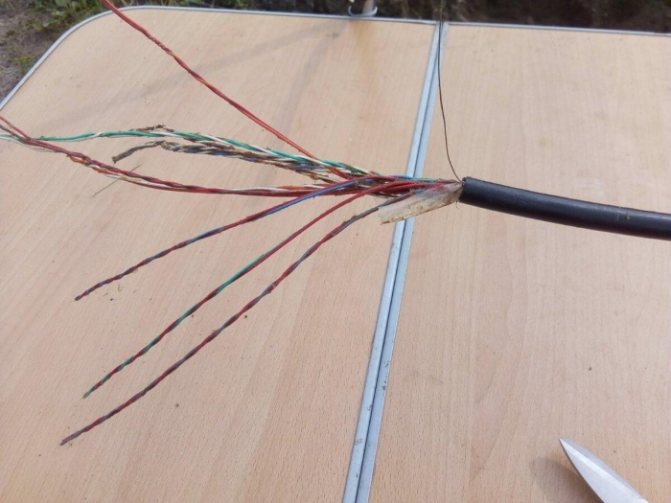

Подготовка кабеля (кабель ТППэпЗ 10*2*0,5).

Зачищаем и обезжириваем оболочку кабеля с обоих концов на 250 мм.

Восстановление экрана кабеля

Необходимо воткнуть основание соединителя экрана под оболочку кабеля, между экраном и поясной изоляцией кабеля до упора в обрез оболочки. Немного постучим по оболочке, дабы зубцы зацепились за оболочку. Оденем крышку на винт основания и стянем обе части одной гайкой.

На кабелях с внешним поперечником наименее 20 мм необходимо делать разрез оболочки длиной 25 мм со стороны диаметрально обратной экранному соединителю.

Видео: Поиск силового кабеля и водопровода под землей с помощью рамок.Делаю контур заземления.
