Проверить многофункциональные способности электросети в квартире либо личном доме можно разными методами. С денежной точки зрения хорошим вариантом будет индикаторный пробник, который способен поменять мультиметр в домашних критериях.

При выполнении монтажных работ с розетками и выключателями освещения нередко появляется необходимость отыскать фазу и ноль. Естественно для опытнейших электриков, такая задачка пустяк, но для тех, кто не достаточно знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

Индикаторная отвертка. Аспекты в использовании

Беря во внимание количество электроприборов в каждой квартире, этот устройство должен быть у каждого. С его помощью будет может быть найти наличие тока в любом проводнике, розетке либо электрощитке.

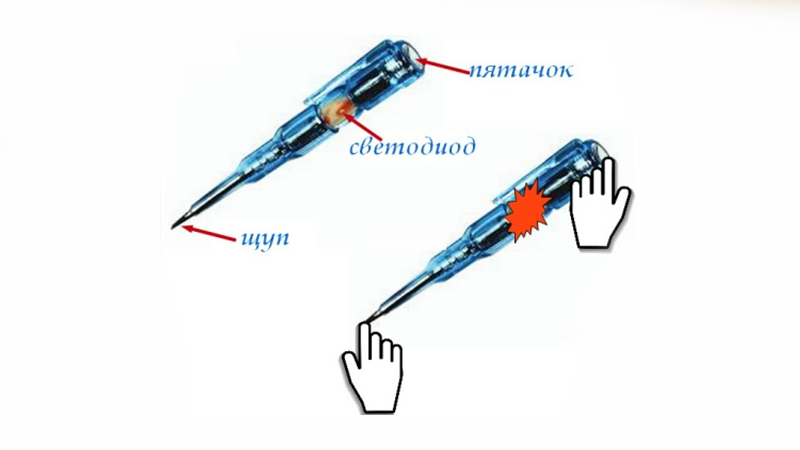

Конструкция индикаторной отвертки

Конструкция обычного пробника в виде отвертки обычное:

щуп, исполняет роль проводника;
к жалу подключен резистор, он нужен для снижения силы тока до неопасной для организма человека величины;
дальше расположен светодиод, который соединяется с контактным пятачком, выведенным на торец отвертки;
корпус изготавливают из прозрачного пластика, это позволяет узреть загорание светодиода.

Фаза и ноль в отвертке

Отыскать фазу и ноль индикаторной отверткой не составит труда. Когда щупом прикоснутся к проводу под напряжением, ток пройдет по стержню, дальше через резистор, приведет светодиод к свечению, а потом попадет на руку, которая касается железной пластинки. Ток пройдет и через человеческое тело, который производит данную операцию, а потом уйдет землю.

Сам человек не ощутит проходящий через него ток, так как его величина очень мала.

Область использования

Любые работы, которые касаются проводки, должны быть неопасными. Для этой цели каждый обязан иметь в доме этот нужный инструмент.

Этот устройство может быть применен для таких целей:

проверить к какому контакту розетки либо выключателя подведен фазовый проводник;
когда розетка удлинителя не работает, можно проверить все гнезда пробником;
с ее помощью можно узнать, куда подведена фаза в патроне: к центральному контакту либо к резьбе;
узнать находится ли электроприёмник под напряжением;
прикасаясь жалом инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

Принципиально! Если электросеть с переменным током, то прижимать палец к пластинке нет необходимости!

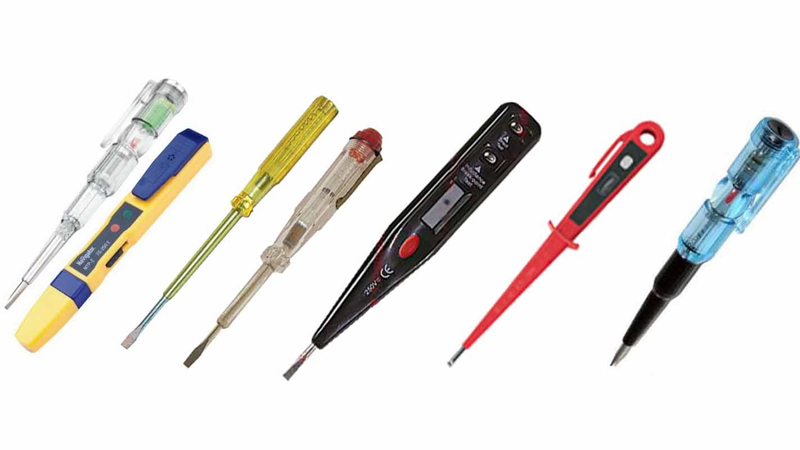

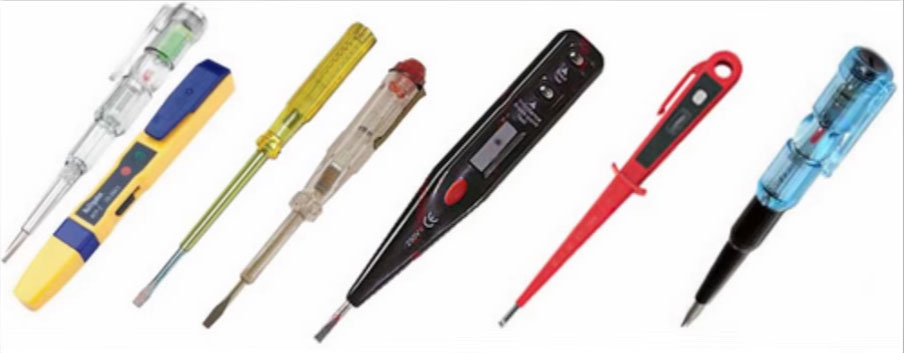

Типы отверток

Новые модели отверток могут найти присутствие напряжения в жиле даже через слой побелки, штукатурки и глины. Их метод деяния фактически всегда аналогичен. Но имеются и различия, которые появляются зависимо от типов, моделей и ряда функций которыми обладает инструмент.

Время от времени по собственной функциональности одна отвертка, может поменять несколько дорогостоящих устройств. Есть приборы с батарейкой, это дает возможность инспектировать исправность провода, даже в обесточенном состоянии.

Принципиально! Неважно какая индикаторная отвертка имеет нижние и верхние пределы замеров напряжения. Их превышение может сломать устройство или демонстрировать неправильную информацию.

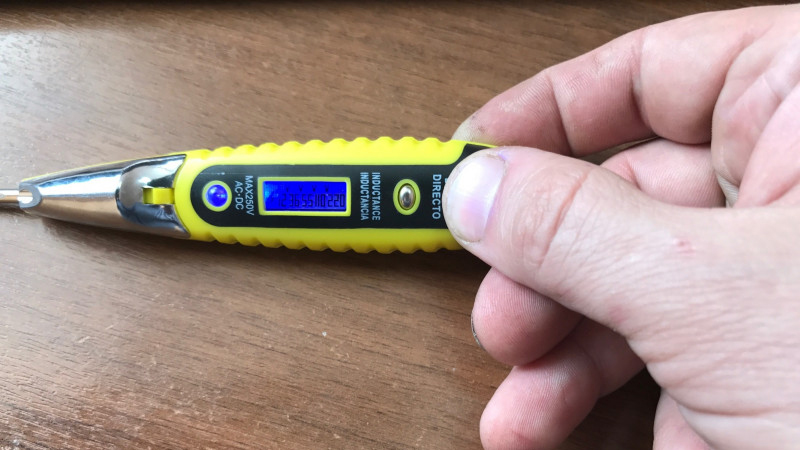

Такая модель сумеет дать наибольшее количество интересующих сведений об исследуемой цепи:

звуковой сигнал скажет о том, что в цепи находится напряжение;
на цифровом табло отобразиться величина напряжения в вольтах;
дает возможность проверить цепи переменного и неизменного тока в бытовых электроприёмниках;
обусловит полярность сетей;
с ее помощью можно провести прозвонку электроцепи световой либо звуковой индикацией.

Проверка устройства перед внедрением

Перед применением индикаторный устройство должен быть проверен на исправность. Батарейка, которая находится снутри устройства, поможет в этом удостовериться. Будет нужно прикоснуться сразу к жалу и другим пальцем к железному контакту на ручке. Световой индикатор должен в этот момент загореться.

Если устройство не предугадывает наличие батарейки, тогда пригодиться проводник под напряжением. К нему необходимо прикоснуться жалом отвертки, а к металлу на ручке пальцем. В итоге светодиод также будет светиться.

Главные меры безопасности

Непременно следует соблюдать меры предосторожности:

воспрещается внедрение пробника без винта;
допускается вынимание из устройства только батарейки;
после того как заменена батарейка, винт следует закрутить по часовой стрелке до упора;
если на пробнике имеются механическими повреждениями, то его внедрение запрещено;
не стоит применять устройство выше пределов, обозначенных в технических свойствах;
перед внедрением пробника, будет нужно его проверить в сети с четким наличием фазы;

Принципиально! При проведении замеров электрических линий, пробник держат только за изолированные элементы. Исключением являются цепи без напряжения.

Аннотация по использованию

Согласно собственных черт такие индикаторные приспособления предназначаются для:

способности найти переменное напряжение контактным методом до 250 В;
бесконтактным методом до 600 В;
обследования цепи на целостность от 0 до 2 Мом;
установления полярности: от 1,5 В до 36 В;
инструмент должен храниться в сухом и защищенном от воды месте;
все операции лучше проводить в перчатках, дабы обеспечить бесконтактное обследование;
после работы, следует очищать инструмент от пыли и мусора.

Советы электрика

Бесконтактные отвертки очень чувствительны, она может демонстрировать реакцию и на фазу и на нейтраль, хотя реальное напряжение будет исключительно в одном проводе. Потому для обыденного электрика такая отвертка не нужна. Тем ни наименее, она может посодействовать в проверке свойства экранирования кабелей и отсутствии излучения.

В таких устройствах существует три позиции переключателя. Две предусмотрены для воплощения дистанционного деяния. В случае случайного прикосновения отверткой в этом режиме к токонесущей части провода, то вся электронная часть, состоящая из транзисторов и светодиода, выгорит.

Электроприборы окружают человека в ежедневной жизни. В какой-то момент в хоть какой электрической системе появляются трудности и проблемы. Не всегда эти препядствия стоят того дабы приглашать опытнейшего электрика, некоторые поломки можно убрать без помощи других. Но, что иметь возможность найти неисправность в сети непременно будет нужно особый инструмент, который стоит, приобрети заблаговременно.

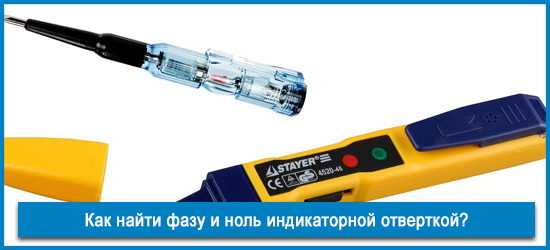

Как найти фазу и ноль индикаторной отверткой? Виды пробников, их способности

При работе с бытовыми электросетями следует знать, как отыскать фазу и ноль. Обычные нам 220 вольт появляются не из ниоткуда.

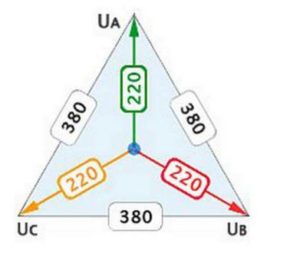

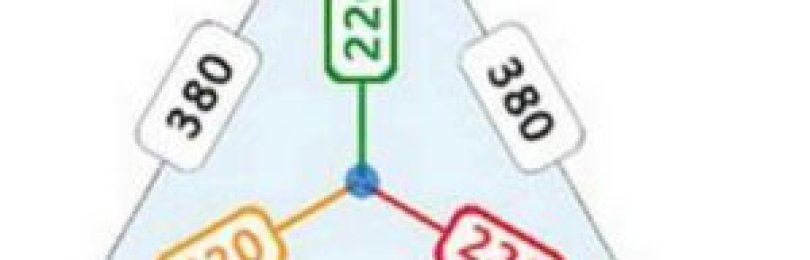

Вся низковольтная сеть (имеется ввиду величина, для потребителей), является трехфазной. Напряжение между фазами переменное, 380 вольт.

Для бытовых нужд, применяется напряжение 220 вольт. Дабы не вдаваться в тригонометрические подробности построения 3-х фаз, довольно знать формулу: напряжение между фазой и нулем равно напряжению между фазами, разделенное на квадратный корень числа Пи. Другими словами если между фазами 380 вольт, то напряжение между фазой и нулем будет 380/1,73 = 220 вольт.

Зачем следует знать, где ноль, а где фаза?

Многие юзеры бытовых устройств считают, что нет различия, как подключать электроприборы к переменной сети 220 вольт. Полярности нет, напряжение не изменяется при смене контактов. Это правильно исходя из убеждений обычного включения в розетку.

А если вы без помощи других делаете разводку либо ремонт электросети в собственном доме, нужно точно знать, где ноль, а где фаза.

Принципиально! Если спутать ноль и фазу при таком подключении – воспользоваться сетью будет небезопасно для жизни.

Потому нужно выслеживать фазный и нулевой провод по цепочке от счетчика до каждого потребителя.

Несколько методов как найти фазу и ноль

Метод №1, с помощью тестера способного определять напряжение до 1000 вольт. Это надежный метод, но для проверки нужно иметь отменно присоединенный провод заземления. В квартирах старенькой проектировки его нет.

При наличии таковой точки подключения, просто делается застыл напряжения между гарантированной «землей» и тестируемым контактом. Там, где устройство покажет 220 вольт – находится фаза.

Метод №2.
Если подключить к фазному контакту измерительный провод, соединенный с мультиметром (разъем – измерение напряжения), на цифровом табло появится значение 8-15 вольт.

Читайте по теме: Светодиодная подсветка на кухне под шкафами

Принципиально! 2-ой измерительный кабель должен быть подключен к разъему COM, предел измерений 500 либо 1000 вольт. Нулевой контакт не покажет никакого значения.

Индикаторной отверткой.
Для проверки не нужна наличие наружной «земли». Отвертка тестер указывает фазу автономно, при касании 1-го провода.

Пользующееся популярностью: Что определяет вольтметр? Вопрос понятен всем. Либо нет?

1-ые два метода не гарантируют четкого измерения, потому воспользоваться ими можно только когда другие методы недосягаемы. На 3-ем (надежном) методе остановимся подробнее.

Как работает отвертка индикатор

В любом магазине электротоваров можно приобрести тестер фазы. Но не все знают, как воспользоваться индикаторной отверткой.

Существует некоторое количество видов индикаторов. Есть отличия по форме выполнения, по принципу деяния, но они все созданы для определения фазного провода при подключении к одному контакту. Разберем устройство индикаторной отвертки:

Отвертка индикатор с неоновой лампой.
Часто встречающаяся конструкция. Состоит из токопроводящего железного стержня, оканчивающегося плоским жалом (как рядовая отвертка), резистора для безопасности оператора и неоновой лампы. Лампа прижимается к резистору при помощи пружины.

Для работы нужно сделать разомкнутую цепь: фазный провод (контакт), внутренняя схема отвертки, человеческое тело, которое обладает определенным сопротивлением.

При касании сразу рабочим жалом фазного контакта и пальцем контакта на ручке, неоновая лампа начинает стабильно светиться. При отсутствии фазного напряжения лампа угасает.

Преимущество таковой схемы – простота производства и дешевизна. Недочет – спектр напряжения, с которым работает индикатор, от 90 до 380 вольт. К тому же, найти фазный провод можно только при конкретном электрическом контакте.

Функциональная индикаторная отвертка со светодиодным сигнализатором.

Для питания светодиода впрямую, силы тока, которую может сгенерировать обычная схема недостаточно. Потому в рассматриваемом индикаторе использован так именуемый «трансформатор времени». Светодиод работает в импульсном режиме. Во сколько раз миниатюризируется время непрерывного свечения, во столько же раз возрастает сила тока, протекающая через диодик.

Через ограничительный резистор, рабочий щуп подключен к разнополярному контакту диодного моста-выпрямителя. 2-ой контакт выведен на ручку индикатора для касания пальцем. Появившийся на полярных контактах выпрямителя маленький неизменный ток, подается на накопительный конденсатор.

Дальше вступает в работу лавинный транзистор К101КТ1, включенный по инверсной схеме. В итоге на светодиод подается пульсирующий ток. Мигание не оказывает влияние на восприятие органами зрения человека.

Отвертка с индикатором напряжения, выполненная по таковой схеме, может найти фазу уже при напряжении 45 вольт. К тому же, если заместо щупа подключить маленькую антенну – можно бесконтактно найти переменное электрическое поле.

Нужная информация! Как отыскать проводку в стенке индикаторной отверткой? Используя схожее устройство, вы без усилий обнаружите фазный провод под слоем штукатурки.

В качестве антенны для поиска применяется длинноватое нажимало отвертки. Найти рассеянное поле таким методом не получится, а наводку вокруг электрокабеля в стенке – просто!

Пользующееся популярностью: Преобразователь с 12 на 220: как собрать в домашних критериях

Недочет таковой схемы – время от времени паразитные наводки мешают основной работе – контактному поиску фазы.

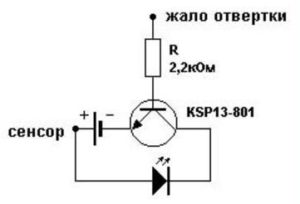

Индикаторная отвертка со светодиодным сигнализатором и элементом питания

Рассмотренная выше схема эффективна, но сложна в изготовлении. Потому цена ее довольно высока. Если не нужна функция поиска сокрытой проводки – разглядим, как работает индикаторная отвертка на светодиоде, собранная по облегченной схеме.

Человеческое тело является довольно вместительным конденсатором. При касании пальцем детектора, в цепи появляется электрический ток порядка 0,5 мкА. Если сразу коснуться жалом отвертки фазного провода – сила тока возрастет до величины, способной открыть транзистор. Питающий элемент подключается к светодиоду, он начинает светиться.

Такая отвертка имеет низкую цена и неплохую надежность. Напряжение срабатывания – порядка 50 вольт. Наличие частей питания позволяет понизить чувствительность. Потому неверных срабатываний от наводок электрическим полем у этого индикатора не бывает. Недочет – индикатор такового типа не в состоянии найти сокрытую проводку.

Принципиально! Мы разглядели технологию, как найти фазу и ноль индикаторной отверткой. Так как работы проводятся с высочайшим напряжением, нужно знать, как неопасно воспользоваться пробником.

Как отыскать фазу и ноль в розетке и проводах

Для отыскания фазного провода либо клеммы в розетке, для вас пригодится один из устройств — индикаторная отвертка либо мультиметр.

Определение фазы индикаторной отверткой

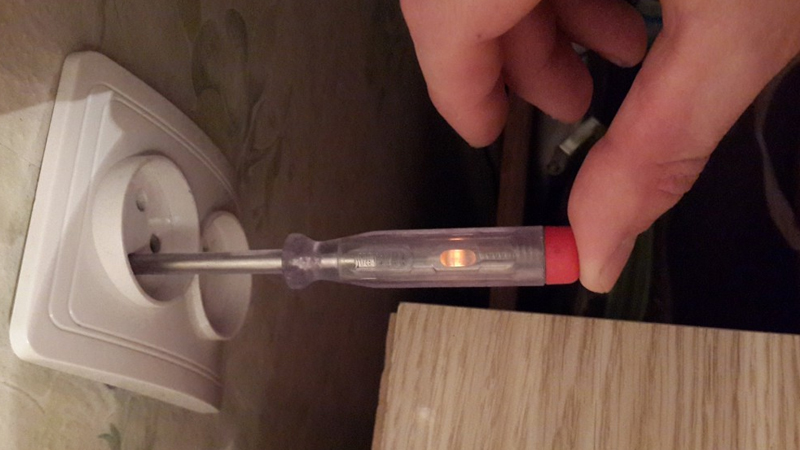

Более обычной способ определения фазы, который подойдет для любого мещанина — это внедрение индикаторной отвертки, либо как ее еще именуют «контрольки».

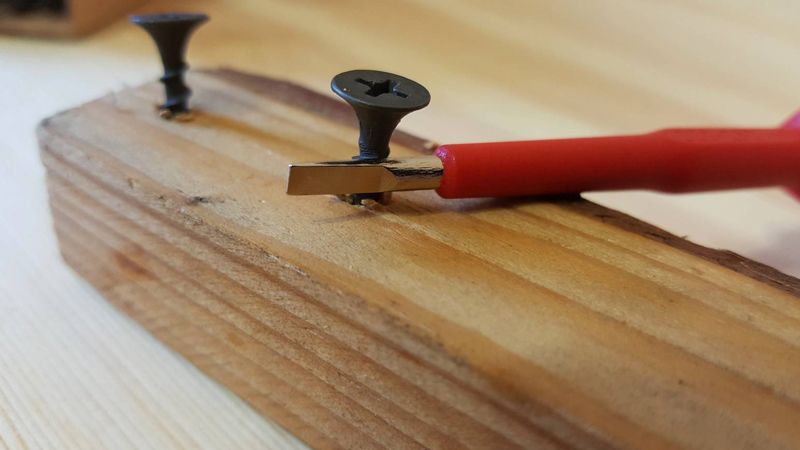

Контрольная отвертка по внешнему облику очень похожа на обыденную, кроме собственной внутренней внутренности. Не советую применять нажимало отвертки для откручивания либо завинчивания винтов. Конкретно это в большинстве случаев и приводит ее к выходу из строя.

Как найти фазу и ноль этой отверткой? Все просто:

Не спутайте индикаторную отвертку с отверткой для прозвонки. Последняя в собственной конструкции имеет батарейки. Тут для того, дабы найти фазу и ноль, при касании жалом контактов, не надо дотрагиваться пальцем до железной площадки на конце. По другому отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и поболее.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
⚡отвертка перед измерением должна быть незапятанной, по другому может произойти пробой изоляции
⚡если индикаторной отверткой нужно найти отсутствие напряжения, а не его наличие, для того дабы неопасно можно было работать с проводкой, поначалу проверьте работоспособность устройства на оборудовании заранее находящегося под напряжением.

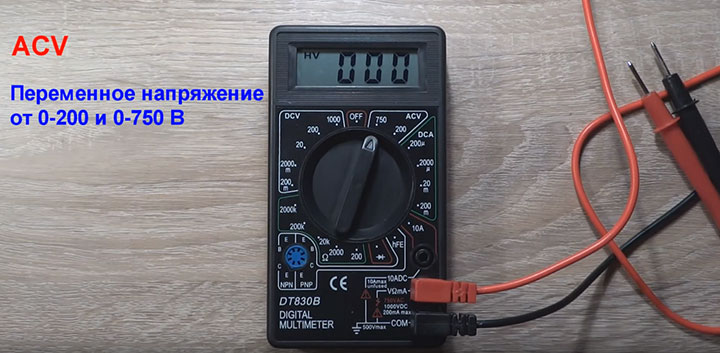

Как найти фазу и ноль мультиметром либо тестером

Тут прежде всего переключите тестер в режим измерения переменного напряжения. Дальше застыл можно выполнить несколькими методами:

⚡зажимаете один из щупов 2-мя пальцами. 2-ой щуп подводите к контакту в розетке либо выключателе. Если показания на табло мультиметра будут малозначительными (до 10 Вольт) — это гласит о том, что вы задели нулевого проводника. Если коснуться другого контакта — показания поменяются. Зависимо от свойства вашего устройства, это может быть несколько 10-ов вольт, также от 100В и выше. Делаем вывод, что в данном контакте фаза.
⚡если вы боитесь в любом случае дотрагиваться руками к щупу, можно испытать по другому. Один стержень вставляете в розетку, а другим просто дотрагиваетесь до стены вблизи с розеткой. Если у вас штукатурка, итог будет схожим с первым измерением.
⚡еще один метод — одним из щупов прикасаетесь к заранее заземленной поверхности (корпус щита либо оборудования), а вторым прикасаетесь к измеряемому проводу. Если он будет фазным, тестер покажет наличие напряжения 220В.

Меры безопасности при работе с мультиметром:

⚡обязательно перед определением фазы по первому методу (когда зажимаете пальцами щуп) удостоверьтесь, что мультиметр включен в положение «застыл напряжения» — значок ~V либо ACV. По другому может стукнуть током.
⚡некоторые «бывалые » электрики для определения фазы, применяют так именуемую контрольную лампочку. Не рекомендую рядовым юзерам таковой способ, тем паче он запрещен правилами. Используйте только исправные и испытанные измерительные приборы.

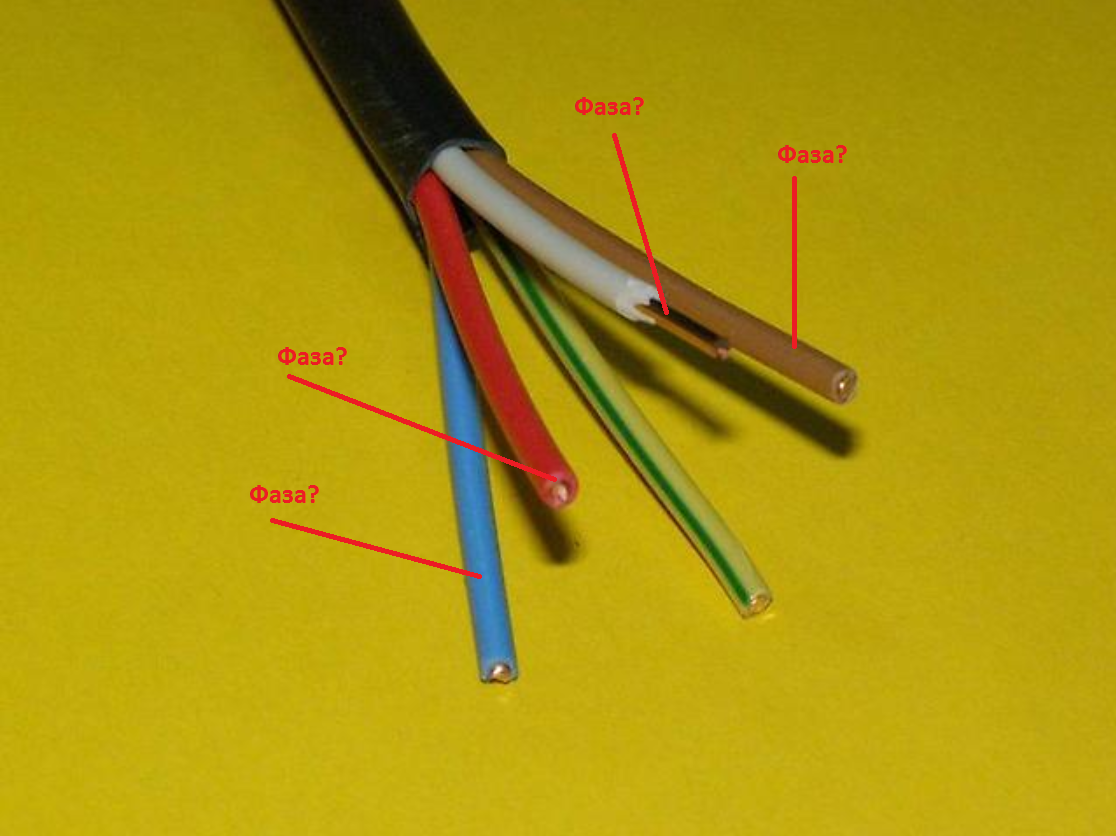

В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно выяснить из статьи .
