В базе многих бытовых и промышленных устройств применяется трубчатый электрический нагреватель, сокращенно ТЭН. Это глиняная, стеклянная либо железная трубка со спиралью, разогреваемой электрическим током. Снутри трубка заполнена электроизолирующим и теплопроводным материалом. Предпосылкой выхода из строя нагревательного устройства нередко является поломка нагревателя. Как стремительно проверить ТЭН на исправность измерительным устройством мультиметром поведано в этой статье.
В каких устройствах применяется ТЭН и как он работает
Спектр использования ТЭН очень широкий. Жизнь современного человека просит применения различной техники, помогающей сберегать время, делающей жизнь комфортной и комфортабельной. Стиральная и посудомоечная машины, электрической плиты и духовые шкафы, электробойлеры. Утюги, чайники и кипятильники. Теплые полы. Вот далековато не полный список техники бытового предназначения, в какой применяются электрические нагреватели. Это не считая немыслимо больше количество устройств, которые применяются индустрией.
Вне зависимости от внешнего облика и модели все ТЭНы имеют однообразные устройство и механизм работы и конструкцию.
При прохождении электрического тока по спирали трубчатого электронагревателя она очень сильно разогревается. Наполнитель трубки, которая является корпусом, защищает от поражения электротоком и отлично передает приобретенное тепло окружающей среде, обеспечивая ее достаточный нагрев. Для обеспечения безопасности и увеличения комфортности применения многие электрические нагреватели защищены от перегрева при помощи термодатчика отключающего их при достижении данной температуры и включенные в цепь питания устройства последовательно с нагревательным элементом.
Умение верно воспользоваться мультиметром при проверке работоспособности и ремонте поможет в определении неисправности.
Как проверить ТЭН мультиметром
Непременно все работы по выявлению неисправности нужно проводить на отключенном от электропитания приборе. Невыполнение этого требования может привести к поражению электрическим током и повлечь получение травмы с нарушением здоровья. Для того дабы прозвонить ТЭН на работоспособность, следует знать номинально значение электрического сопротивления (R) определенного нагревателя. Его просто посчитать применяя простую формулу из закона Ома. Зная величину напряжения питания (U) и потребляемую устройством из сети мощность (P), по формуле R=U в квадрате/P. К примеру устройство питается от сети 220 В, мощность его равна 1,5 кВт (1500 Вт). Тогда сопротивление ТЭН равно 220 в квадрате деленное на 1500 и составляет 32,27 Ом. Для практического использования принимаем значение электрического сопротивления нагревательной спирали около 30-35 Ом.
Дабы проверить ТЭН на целостность действуем в таковой последовательности. Убедившись, что устройство отключено от питания разбираем его, для получения свободного доступа к выводам ТЭН, и отключаем их от остальной части устройства, за ранее промаркировав провода.
Маркировка дозволит обеспечить корректность подключения при оборотной сборке.
Установив на мультиметре нужный спектр измерений сопротивления, соединяем щупы с контактами нагревателя.
Показания тестера в районе расчетной числа (30-35 Ом для приведенного примера) совершенно точно молвят об отсутствии обрыва либо замыкания спирали. Если ТЭН многоконтактный необходимо попеременно проверить целостность каждой части спирали, попарно касаясь всех выводов.
Дальше необходимо убедиться в том, что в процессе использования не нарушилась изоляция наполнителя трубки и померить ее на пробой. Для этого избираем режим измерения сопротивления на очень большенном пределе. Установив один щуп на железном корпусе, вторым попеременно касаемся всех выводов нагревателя.
Если устройство указывает хоть какое сопротивление ТЭН, означает, имеется суровая неисправность, требующая замены нагревателя. Предстоящая эксплуатация может нанести небезопасна для здоровья.
Как проверить термодатчик водонагревателя
В бойлере конструктивно предвидено наличие термореле, устройства отключающего водонагреватель, когда вода нагреется до подходящей температуры. После того как вода чуть-чуть остынет, бойлер обеспечивает повторное включение на нагрев. За ранее нужно проверить ТЭН, убедившись в его исправности. Извлечь терморегулятор из корпуса бойлера, и отсоединить провода. Включив режим прозвонки либо измерения малого сопротивления, одним щупом мультиметра становимся на всякую клемму, а вторым дотрагиваемся к оставшейся.
Устройство должен показать наличие контакта между клеммами.
Для проверки работоспособности регулятора необходимо к его контактам подсоединить мультиметр. Убедившись по устройству в наличии исправной цепи опустить стержень регулятора в емкость с очень жаркой водой. Щелчок контактов и обрыв цепи по мультиметру укажут на срабатывание термодатчика. При извлечении из жаркой воды и остывании датчик должен щелкнуть снова и цепь восстановится, что совершенно точно укажет на исправность.
Водонагреватель питается от сети напряжением 220 В, потому, как и при проверке трубки ТЭНа, нужно проверить датчик на пробой. Для этого проверяем отсутствие контакта всех клемм с металлическими узлами крепления датчика к корпусу.
Как проверить ТЭН стиральной машинки
Проверить ТЭН и термодатчик стиральной машины можно используя уже описанные методы электрической проверки, не запамятывая об неотклонимом выключении от сети напряжения 220 В.
Сняв стену машинки, за которой находится нагреватель, отсоединяем провода и по мере надобности извлекаем его из корпуса. Дабы не спутать провода за ранее промаркируйте либо сфотографируйте их первоначальное размещение. Потом необходимо прозвонить ТЭН стиральной машины на целостность спирали и отсутствие пробоя используя надлежащие режимы измерения..
Датчик температуры стиральной машины зависимо от модели может быть разной конструкции и иметь различные методы проверки.
Способы проверки других устройств
Проверка других устройств, использующих ТЭН, не имеет принципных различий в способах и методах используемых при их ремонте.
Как проверить тэн мультиметром?
В конструкции бойлеров, чайников и элегантных машин имеются ТЭНы – трубчатые электронагреватели, которые с течением времени по различным причинам выходят из строя. Проверить их работоспособность можно, используя функциональный тестер. Как проверить ТЭН мультиметром разглядим дальше в этой статье.
Вероятные неисправности ТЭНов

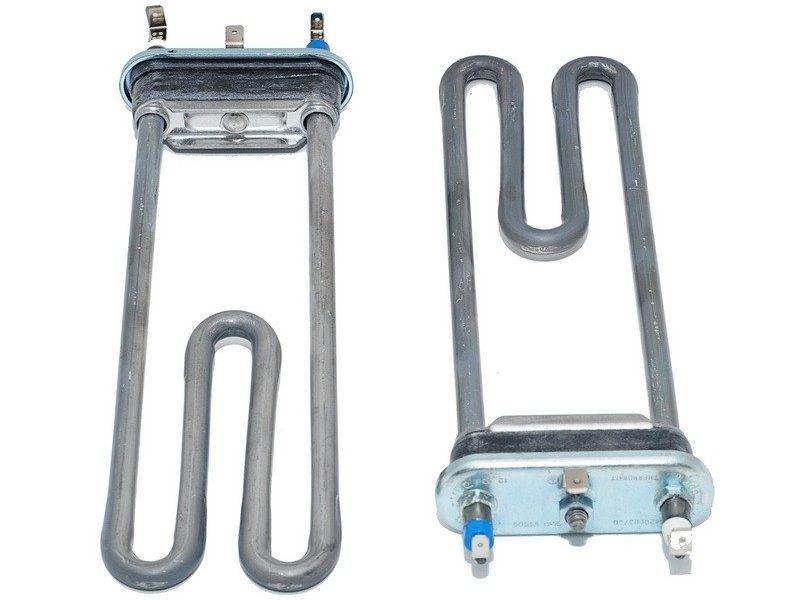

Устройство нагревателя просто до гениальности:
- Во внутреннем объеме полой трубки размещена спираль, свитая из проволоки с высочайшим показателем удельного сопротивления. При пропускании через нее электрического тока, она греется.
- Весь объем между стенами трубки и спиралью заполнен электроизоляционным материалом, имеющим очень высшую теплопроводимость. Конкретно он передает высшую температуру на стены полой трубки, которая и нагревает омывающую ее воду.
В большинстве случаев поломки тенов обоснованы следующими причинами:
- перегорание расположенной снутри трубчатого элемента нити накаливания;
- замыкание провода, соединенного с корпусом нагревательного элемента (небезопасно для жизни);

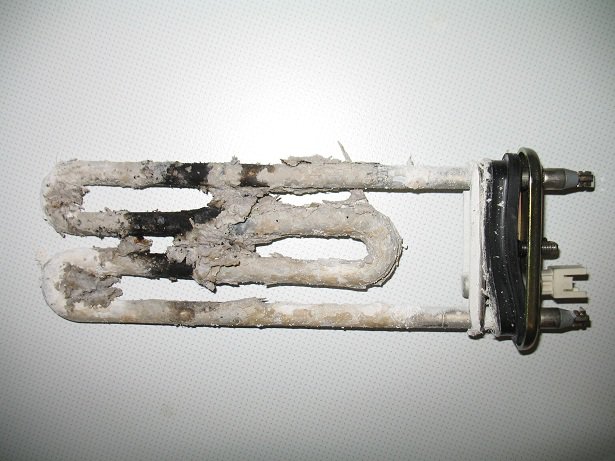

- перегрев ТЭНа, происходящий из-за образования слоя накипи, довольно толстого для того, дабы препятствовать процессу теплопотери от элемента к нагреваемой им воде (в особенности сильно зарастают ТЭНы у стиралок).
До того как инспектировать электронагреватель тестером, необходимо его пристально оглядеть. Это делается для выявления механических повреждений трубчатого элемента:
- разрыв тэновой оболочки гласит о том, что деталь вначале была отвратительного свойства;
- маленькие шероховатости и повреждения молвят о том, что устройство ремонту не подлежит;
- если зрительно никаких повреждений не найдено, проводят прозвонку ТЭНа универсальным тестером.
Как проверить ТЭН стиральной машины мультиметром?
Поначалу необходимо выяснить величину сопротивления греющего элемента. Для этого пригодится величина его мощности. Она указана в паспорте устройства и на его корпусе.
Сопротивление определяют по формуле: R=U 2 /P Ом, где
U – номинальное напряжение сети (220 – 230В);
P – мощность (Ватт).
Определив величину сопротивления, можно приступать к проверке ТЭНа стиральной машины мультиметром.
Порядок действий такой:
- Электроприёмник, в каком размещается нагреватель, отключают от электросети.
- Дальше его необходимо демонтировать для обеспечения свободного доступа к клеммам нагревателя.
- Все провода от разъемов ТЭНа отсоединяют.
- Настраивают тестер на режим измерения сопротивления, устанавливая спектр 200 Ом.

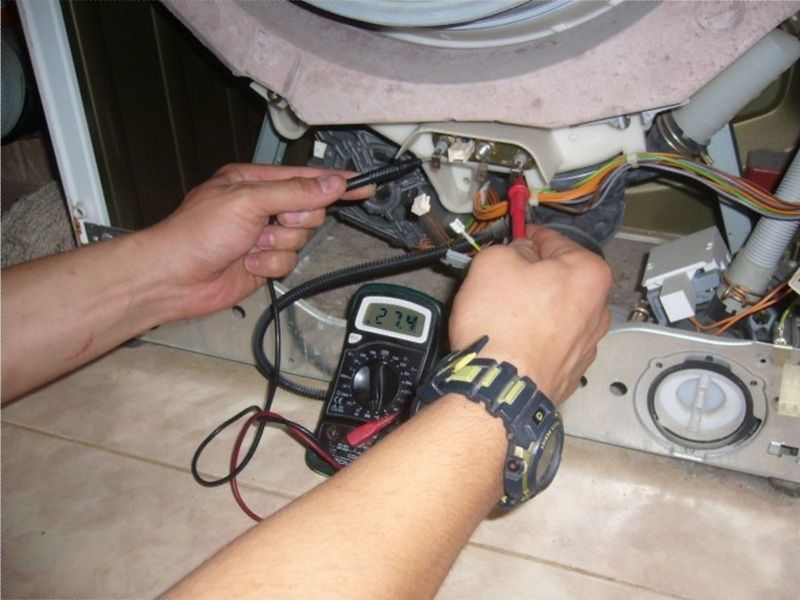

- Разъемы щупов мультиметра вставляют в надлежащие гнезда. Потом токопроводящими концами щупов прикасаются к клеммам проверяемого трубчатого нагревателя.
Результаты этих действий могут быть следующими:
- значение сопротивления близко к приобретенному при помощи расчета – означает, ТЭН исправен;
- экран указывает «ноль» — означает, что снутри элемента замыкание и он подлежит подмене;
- на дисплее тестера «единица» — произошел обрыв ТЭНа и его также необходимо поменять.
Если проверка проводится аналоговым устройством (со стрелкой), то в последнем случае он покажет ∞.

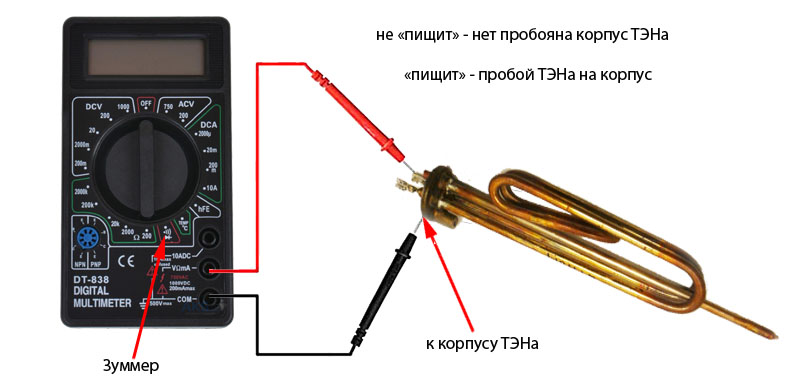

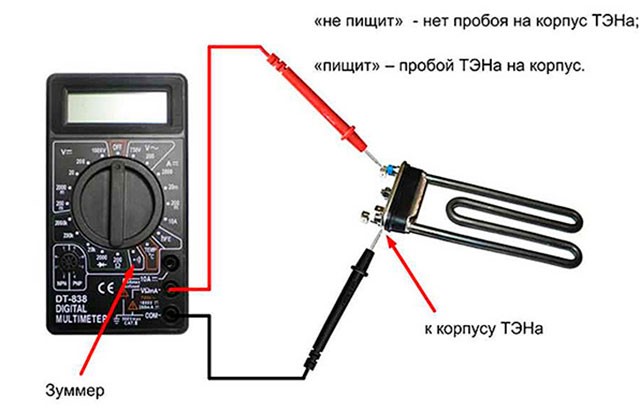

- Дальше необходимо проверить пробой на корпус.
Это делают в режиме прозвонки. Один из щупов тестера подключается к выводу ТЭНа, а 2-ой – к его корпусу (можно коснуться щупом расположенной на ТЭНе клеммы подключения заземления):
- если зуммер тестера пищит, означает зафиксирован пробой на корпус и нагреватель необходимо поменять;
- если зуммера нет – пробой на корпус отсутствует.
Учтите, что заземляющий контакт ТЭНа обычно размещается в центре, а два последних – это «ноль» и «фаза».
Зная, как проверить ТЭН мультиметром на стиральной машине, для вас не составит труда протестировать нагревательные элементы бойлера либо электрочайника — порядок действий аналогичный.
Вопрос — ответ
Вопрос: Что делать если стиральная машина закончила греть воду?
Имя: Роман
Ответ: При условии в остальном машинка работает как обычно, вероятнее всего все таки вышел из строя конкретно ТЭН. Если вы имеете способности и приборы для того дабы провести проверку ТЭНа, сделайте это сами. Если таковой способности нет, вызывайте мастера. И лучше сходу сообщите ему марку машинки, дабы он мог на всякий случай прихватить новый ТЭН и установить его в случае полной негодности старенького.
Вопрос: Уже пару раз меняли нагревательный элемент в электрочайнике. Но они стремительно перестают работать. Необходимо ли инспектировать новые тены мультиметром?
Имя: Ярослав
Ответ: Тут необходимо мыслить о том, что что-то не в порядке с самим чайником. Потому, если он дорогой, то стоит унести его в мастерскую. Если же устройство дешевенький, проще поменять его новым, по другому рискуете издержать на новые ТЭНы больше, чем когда-то заплатили за сам чайник.
Вопрос: Какой мультиметр нужен для проверки ТЭНа стиральной машины?
Имя: Максим
Ответ: Фактически хоть какой, так как подходящими для этого функциями снабжены даже самые дешевые модели.
