Как мультиметром измерить силу тока

В современном мире электричество окружает нас всюду: дома, на работе, в транспорте. Мы используем его для освещения наших квартир в темное время суток, для сохранения пищевых товаров в холодильниках и для изготовления еды. Для разогрева товаров питания в микроволновках, для стирки и глажки белья, для уборки пылесосом. Мобильный телефон, который мы повсевременно носим с собой, также работает с помощью электричества. Когда какой-нибудь устройство вдруг перестает работать, мы говорим: «В сети нет тока». Что бы проверить это утверждение применяется особый устройство – мультиметр. Как видно уже из наименования, он предназначен не только лишь для измерения силы тока, но и для мониторинга других черт сети: напряжения, сопротивления, емкости и т.д.. Зная, как измерить силу тока мультиметром, юзер получает возможность во время выявить наличие аварийных ситуаций, предупредить поломку бытовых устройств.

Главные разновидности

Мультиметр, мастера именуют его тестером, – один из более принципиальных инструментов в арсенале рабочего-электрика. С его помощью можно провести диагностику любого электроприбора, сети, определив не только лишь главные свойства (силу тока, напряжение, сопротивление), но и второстепенные, производные (частоту тока, индуктивность, даже температуру линий электросети).

Современный рынок предлагает потребителю два вида тестеров для электрического контроля:

аналоговые, имеющие циферблат, на котором нанесены шкалы для измеряемых характеристик и стрелку, по отклонению которой от нулевого положения и судят о значении данной величины;
более современные цифровые модели, в отличие от предшественников, показывают результаты замеров на светодиодном либо жидкокристаллическом мониторе в цифровом формате.

И аналоговые и цифровые измерители могут диагностировать как переменный, так и неизменный ток. Не считая метода отображения инфы они имеют и ряд других различий. Так, к примеру, аналоговые тестеры более дешевенькие, потому пользуются спросом в большей степени для бытового применения. Но имеют они и значимый недочет – достаточно высочайшая погрешность измерений. Цифровые мультиметры лишены этого недостатка, они позволяют получать достоверную, точную информацию, потому нужны посреди экспертов.

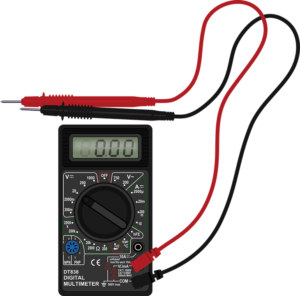

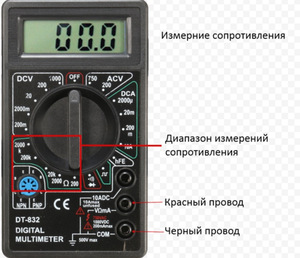

Конструктивные особенности тестера

Заключенный в пластмассовый, обычно темного цвета корпус, мультиметр не считая циферблата (монитора) имеет:

несколько гнезд (2,4 и больше) помеченных единицей измерения того параметра, для тестирования которого они предусмотрены;
два выхода, обозначаемых цветовой индикацией – красный, для подключения фазы, и черный, нулевой (масса);
переключатель в виде вращающейся ручки для выбора предела измерений.

Зависимо от многофункциональных способностей, наличия дополнительных опций на корпус могут быть выведены и другие кнопки, кнопки, регуляторы, но, вышеперечисленные являются основными, неотклонимыми для каждой модели мультиметра.

Каждый тестер имеет наибольший предел измерений, который может быть указан в паспорте к устройству либо на его корпусе. Если вы понимаете, что сила тока в цепи может превосходить предельное для данного измерителя значение, то не стоит рисковать и проводить застыл, так как это приведет к перегоранию предохранителя и поломке устройства.

Измеряем силу тока

Независимо от того какой вид мультиметра вы используете, метод того, как измерить ток не меняется и состоит из следующих шагов:

берем щупы, их всего два, красный и черный, и устанавливаем в надлежащие гнезда – черный в темное, а красный в красное, помеченное буковкой «А» (от единицы измерения силы тока – Ампер);
с помощью тумблера избираем тип тока, который будем определять – неизменный «DC» либо переменный «AC»;
задаем интервал предполагаемой величины тока, лучше если он будет вначале избран несколько выше, если предел будет ниже ожидаемого, то тестер может просто «сгореть».

После того как устройство настроен и подготовлен к проведению исследовательских работ, можно приступать конкретно к проведению замеров на участке цепи, выходе устройства. Не забудьте до тестирования обесточить электрическую сеть!

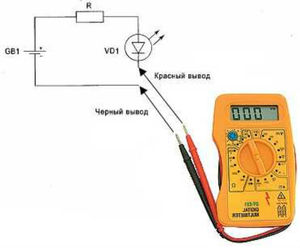

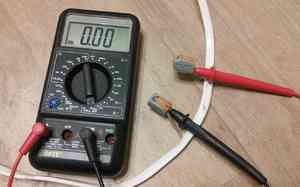

Для проведения измерений силы тока мультиметр должен подключаться к сети последовательно. Другими словами на участке цепи нужно выполнить разрыв либо просто обнажить концы проводов и к ним подключить зажим типа «крокодил» от темного провода и щуп-шило от красного, после этого можно подавать напряжение в сеть и снимать показания. Для тестирования какого или устройства, будет нужно дополнительный провод, которым нужно соединить одно из гнезд розетки и контакт вилки. Разъем «крокодил» закрепляет на втором контакте вилки, а красный щуп помещаем во 2-ое гнездо розетки. Цепь замкнулась. Проводим застыл.

Если на экране показываются нули (стрелка на циферблате не отклоняется от нулевого положения), то это свидетельствует об обрыве цепи (неисправности бытового устройства) или о неверном выборе предела измерений. Отключив ток, настройте мультиметр поновой, выбрав другие предельные значения. И проведите следующий застыл.

Меры безопасности

Работа с электрическим током всегда связана с угрозой получения электротравмы. Для того дабы очень обезопасить себя:

весь измерительный процесс проводите в резиновых перчатках;
до работ, обесточьте тестируемый устройство, участок цепи;
осмотрите изоляцию на предмет нарушения ее целостности;
вода и ее пары отличаются высочайшей электропроводностью, потому нельзя проводить измерения в помещениях с высочайшей влажностью;
при поражении электрическим током, пострадавшему нужно оказать срочную мед помощь – не рискуйте понапрасну, проводите диагностику вдвоем, напарник всегда сумеет во время посодействовать;
после проведения замеров, нужно снова обесточить сеть, обеспечить надежный контакт разрезанных проводов, вернуть нарушенную изоляцию и подать напряжение.

Если все будет выполнено правильно, то риск при проведении замеров будет наименьшим, а результаты точными и достоверными.

Калькулятор цены доставки ТК Деловые полосы

Вся информация защищена законодательством РФ “об авторском праве” © 2010-2022 Стоимость на веб-сайте не является офертой (в согласовании со ст.435 ГК РФ). Цена и сроки поставки уточняются после выставления счёта и фиксируются в Договоре. Производитель может изменять технические свойства, внешний облик и комплектацию продуктов в однобоком порядке без извещения, потому внешний облик, цветовая палитра, технические свойства продукта и комплектность, выставленные на веб-сайте, могут отличаться от реальных.

Как измерить ампераж (силу тока) мультиметром

Мультиметр — это устройство для измерения разных электрических характеристик. Он позволяет измерить неизменное и переменное напряжение, силу тока, сопротивление, также огромное количество специфичных характеристик, таких как работоспособность диодов, транзисторов, частоту сигналов. Для того дабы знать, как измерить силу тока мультиметром, нужно разобраться в главных механизмах работы этого устройства.

Проверка показаний мультиметром

Силу тока принципиально определять при контроле правильной работоспособности устройств. Нередко необходимо проверить уровень зарядного тока аккума для машины, ноутбука, планшета, power-bank .

Измерение тока разного характера делается различными методами снутри измеряющего устройства. Потому на мультиметре всегда есть элемент, задачка которого избрать параметр, режим измерения и уровень сигнала. Время от времени, в более совершенной аппаратуре, уровень сигнала определяется автоматом.

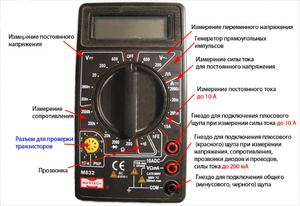

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Избираемые свойства сгруппированы по их типам. Обозначаются они, обычно, так:

Неизменный ток: A -, DCA, I -;

Переменный ток: A ~, ACA, I ~;

Неизменное напряжение: В-, DCV, U -;

Переменное напряжение: В~, ACV, U ~;

Сопротивление: Ω, R, Ом;

Определение ёмкости конденсаторов нередко обозначено значком конденсатора, либо буковкой С;

Прозвонка диодов обычно обозначается значком диодика.

Измерение неизменного тока

Дабы померить нужные характеристики, поначалу необходимо найти, ток какого типа протекает в проверяемой цепи. Это находится в зависимости от источника питания цепи. К примеру, батареи и батарейки — это неизменные источники питания. Для измерения неизменного тока необходимо установить поворотную ручку мультиметра на значок A -, DCA либо I -, либо надавить кнопку на фронтальной панели, подобающую подходящему режиму. Как переменный, так и неизменный ток измеряется в амперах. Потому значение на дисплее измерительного устройства будет отображаться в данной величине.

Читайте по теме: Самые наилучшие автоматы в мире

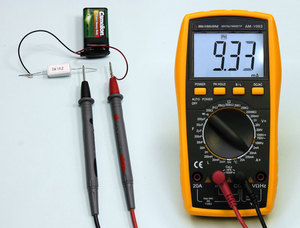

Дабы осознать, как замерить амперы мультиметром, необходимо знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (другими словами щупы устройства присоединить к различным точкам разрыва цепи), он не будет создавать осязаемого конфигурации характеристик схемы. При всем этом сумеет показать верное значение протекающего тока. Принципиально присоединить измеритель в правильной полярности, другими словами красный щуп — к ветки, которая идет к плюсу источника питания, а черный — к минусу. В неприятном случае устройство покажет отрицательные значения.

При подготовке к измерению очень принципиально знать, какой уровень сигнала необходимо проверить. Если в цепи протекают миллиамперы, то красный щуп необходимо подключить к гнезду измерителя, на котором написано V Ω мА, либо стоит определенный предел измерения (как правило это 300 — 400 мА). Если проверяется силовая цепь, значения в какой измеряются единицами ампер, то щуп необходимо присоединить к гнезду с надписью, А либо NA (обычно здесь протекает от 5 до 10 ампер). Пренебрежение этим правилом может вывести из строя измерительный устройство. Есть и поболее массивные амперметры, но они применяются для особых целей.

Верно подключив устройство можно приступать к работе. Порядок действий, как замерить ампераж мультиметром, такой:

Установить щупы в подходящие гнезда измерителя, надлежащие уровню сигнала.
Избрать режим неизменного тока регулятором либо нажатием соответственной кнопки на фронтальной панели.
По мере надобности следует избрать уровень измеряемого сигнала регулятором либо кнопкой. Уровень необходимо выбирать чуток выше ожидаемого значения.
Подсоединить мультиметр в разрыв цепи ветки схемы, соблюдая полярность подключения.
Включить источник питания.

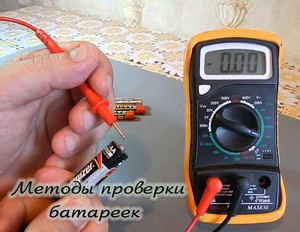

Проверка батареек

Для того дабы оценить работоспособность простого переносного аккума — батарейку мультиметром, довольно проверить ее вольтаж и ампераж, при всем этом необязательно применять нагрузку. Для проверки необходимо установить красный провод в отверстие с надписью, А (NA), избрать режим неизменного тока и предел измерений на фронтальной панели мультиметра, и приложить щупы в согласовании с полярностью к выводам элемента питания — красный к плюсу, черный к минусу. Через несколько секунд на дисплее измерителя отобразится генерируемый элементом неизменный ток.

Если значения находятся в спектре 4 — 6 ампер, то батарейка «свежая» и готова к работе. При показаниях ниже 4 ампер ее можно применять исключительно в устройствах пониженной мощности. При значениях ниже 2,5 А лучше отрешиться от применения такового элемента.

Корректные значения напряжения должны соответствовать обозначенным на батарейке.

Тест аккумов измерительным устройством

Посреди характеристик аккумов выдаваемый ток является важным. Проверить его можно мультиметром, но при всем этом последовательно с измерителем необходимо подключить нагрузку. Нагрузкой может выступать рядовая лампа накаливания. Ее сопротивление не превосходит нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого необходимо приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

Если считать сопротивление мультиметра не вносящим огромных изменений в значения тока, то его величина должна быть равна:

I = U / R, где I — ток в цепи, ампер, U — напряжение, выдаваемое аккумом, а R — сопротивление нагрузки (лампы).

С этой расчетной величиной необходимо ассоциировать показания измерительного устройства. Если показания отличаются — вероятен недозаряд аккума.

Также можно проверить ток утечки аккума. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже выяснить, какова величина утечки в различных частях бортовой сети. При некотором опыте реально не только лишь выяснить, как измерить амперы мультиметром, но и определять предпосылки некоторых дефектов электрики авто.

Застыл тока при зарядке аккума

Большая часть зарядных устройств для аккума автомобиля имеют индикаторы, отображающие характеристики зарядки. Но если они неисправны либо отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный устройство. Для отображения верных показаний необходимо:

Установить красный щуп в отверстие устройства, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
Избрать режим измерения неизменного тока и уровень сигнала;
Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккума, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
Дальше, необходимо включить зарядник в сеть. Мультиметр покажет ток, который не должен превосходить 10% от значения емкости АКБ.

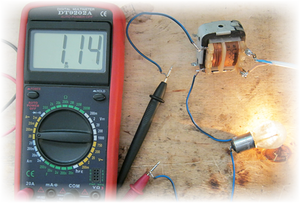

Измерение переменного тока

Нередко появляются ситуации, когда нужно проверить электрическую сеть строения. Такой является и рядовая электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать маленький ремонт проводки дома.

Электрическую розетку также нельзя инспектировать без нагрузки. Наилучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений необходимо выполнить следующие деяния:

Установить красный щуп в гнездо устройства, маркированное надписью, А (NA), черный бросить в положенном ему месте;
Избрать режим измерения переменного тока и уровень сигнала;
Последовательно с измерительным устройством присоединить к розетке нагрузку;
На дисплее устройства отобразится действующее значение тока, а лампа начнет светиться.

Так как напряжение в сети имеет переменную синусоидальную форму, то измерительный устройство указывает действующее значение, которое в 1,41 раза меньше амплитудного значения.

По предложенной методике можно делать проверки хоть какой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные движки.

Определение величины напряжения

Значения неизменного и переменного напряжения также можно выяснить при помощи мультиметра. Для этого необходимо:

Красный провод с измерительным щупом подключить ко входу устройства, обозначенному надписью V Ω мА, черный провод необходимо бросить в гнезде с надписью COM ;
Регулятором измерительного устройства избрать режим проверки неизменного либо переменного напряжения (зависимо от черт цепи);
Если нужна, избрать уровень проверяемого сигнала;
Подключить щупы в схему, параллельно участку, на котором нужна измерить напряжение;
На дисплее мультиметра отобразится подходящая величина.

Мультиметр — неподменный устройство для действенной работы с электрическими цепями и сигналами. При помощи такового устройства можно стремительно выявить неисправность, найти нужные характеристики сигналов, потому его принципиально всегда иметь под рукою.
