Пайка проводки не всегда обычная задачка. Начинающие радиолюбители нередко прибегают к использованию паяльной кислоты. Это фатальная ошибка. Все провода паяются канифолью без каких-то проблем.
Пайка многожильных проводов
Многожильные проводники стремительно греются от паяльничка и просто лудятся. Для пайки проводов пригодится стриппер (щипцы для зачистки проводов), паяльничек, водянистая канифоль и припой.

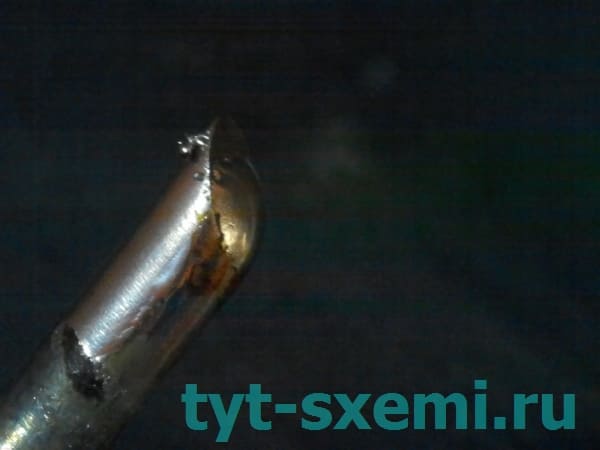

Для этой работы изберите нажимало типа мини волна. Оно мощное, и так как будет нужно много припоя и большая площадь прогрева.
Стриппером изоляция просто удаляется. Он не повреждает провода, отличие от бокорезов, плоскогубцев либо лезвия.
Подготавливаем оба провода.
Нанесите водянистую канифоль на место соединения. Водянистая канифоль просачивается вовнутрь проводков и тем увеличивает качество пайки. И канифоль дешевле любого другого флюса. Дорогих и высококачественных флюсов для таковой пайки не нужна. Тем паче, когда нужно спаять сотку проводов.
Температура пайки до 300 °C. С таковой температурой паяльничек не повредит изоляцию на проводе.
Наносим припой на паяльничек и несколькими ровненькими движениями проходим по месту пайки. Время пайка менее 3 секунд. За этот период времени канифоль успевает улетучиться. А без канифоли припой начнет собираться в кучки, и будет плохо паяться.
Если на контакте есть комки припоя и трещинкы, повторите функцию поновой. Дождитесь остывания контакта, по другому можно разрушить кисточку от водянистой канифоли.
Другой метод
Другой вариант — это лужение контактов перед их спаиванием. Таковой способ сбавляет скорость работы, но он позволяет достигнуть высокого свойства пайки.
Скручиваем два провода в единую жилку раздельно друг от друга и залуживаем их припоем. Дальше прислоняем их друг к другу, наносим канифоль и спаиваем.
Качество контакта выходит выше, но припоя тратится больше.
Изоляция и термоусадки
Провода нужно непременно изолировать, будь это наушники либо блок питания. Для этой цели подходят термоусадки. Они бывают различных размеров, цветов и материалов.
Отрезаем термоусадку с припасом.
Закрываем контакт.
Если у вас паяльная станция, возможно обойтись и 100 °C. Если нет, то можно применять огнь от зажигалки либо спички.
Нагреваем термоусадку с 1-го конца, плавненько переходя на 2-ой.
Термоусадка приклеивается к проводу.
Если нет термоусадки, то можно пользоваться изолентой. А голубая изолента добавляет психологически +10% к прочности контакта.
Пайка одножильных проводов
Одножильные провода сложны в пайке тем, что они мощные. К примеру, витую пару намного труднее спаять, чем многожильные провода от блока питания. Потому, будем применять 2-ой способ пайки.
Удаляем изоляцию с проводов.
Залуживаем повода по очереди. Главное не канителить, и паять стремительно. Время пайки не подольше секунды. Каплей припоя прогуляйтесь с 1-го конца на другой.
Никчемно увеличивать температуру выше 300 °C. Наступит перегрев и канифоль начнет испаряться резвее.
Соединяем залуженные провода.
Наносим канфоль и спаиваем их с припоем от паяльничка.
И в данном случае пайка должна быть резвой, в одно касание. По другому припой будет комками.
Финишный шаг — термоусадка.
Паять провода не всегда просто. Все же, не надо применять паяльную кислоту и ставить высочайшие температуры на жале паяльничка. Всегда изолируйте провода, по другому случайное замыкание может вывести из строя устройство.
Эти разноплановые скрутки.
Как верно соединять провода
Традиционная скрутка кабеля — это простой метод соединения: очистил провода от изоляции, сложил их вкупе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.
Прямого запрета на скрутки проводов в действующих нормативах и эталонах нет.
Что гласит закон
В «Правилах устройства электроустановок» (вот их животрепещущие версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны выполняться с помощью опрессовки, сварки, пайки либо сжимов (винтообразных, болтовых и т. п.) в согласовании с действующими инструкциями, утвержденными в установленном порядке».
Одного представления по поводу скруток не существует и посреди экспертов. Одни электромонтажники говорят, что применять их нельзя. Другие возражают: это чуть ли не самый надежный тип соединения, если делать их верно.
Чем небезопасна рядовая скрутка
- При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во увлажненной среде. Медь и алюминий, из которых изготовлены провода, начинают стремительно окисляться, электрический контакт становится неуравновешенным.
- Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем завышенные нагрузки на потревоженные соединения. Они начинают нагреваться, увеличение температуры становится катализатором — провода уже не просто окисляются под воздействием воды, а начинают корродировать и не только лишь нагреваться, но и подгорать.
В многоквартирном доме со сокрытой проводкой, где соединения размещены в несгораемых полостях, это приведет к отказу розетки либо осветительного прибора — неприятно, но пережить можно.
Но электромонтаж на скрутках в древесном пригородном доме, в производственном помещении либо гараже — зло абсолютное. Возможность контакта с влагой и сгораемыми материалами тут существенно выше. А линейный либо входной автомат на вводном электрощите может «не заметить» локального перегрева покоробленного контакта и не предупредить возгорание.
Как верно соединять провода
Дабы скрутка стала неопасной, провода необходимо верно соединить, а потом сварить, пропаять либо опрессовать.
Как выполнить скрутку верно:
- одножильный медный провод зачищается на длину 6–7 см
- провода скручиваются в плотную аккуратную косичку пассатижами
- концы обнаженных проводов аккуратненько подрезаются — должна получиться косичка длиной 4 см либо чуток больше, потом провода распрямляются
- соединение плотно запирается термоусадочной трубкой подходящего поперечника, которая разогревается термофеном либо зажигалкой
Потом скрученные проводники соединяются в «монолит». Ах так это можно выполнить.
Сварное соединение
Сварка скруток — это самый непростой вид соединения проводов, подходит только для проф мастеров.
Как это выполнить
- проводники соединяются в плотную косичку
- конец скрутки обрезается так, дабы с торца был ровненький слой из каждой жилы скрутки
- торец скрутки обваривается особым электродом до момента, когда появляется медная капля
Отменно обваренная скрутка — очень уплотненная, любая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.
Никита Худяков
управляющий команды «ЭлектроТок»
Сварка скруток — ювелирная работа. Высококачественное соединение от дилетантского отделяют практически толики секунды. Его можно недоварить, переварить, сварить не стопроцентно.
Также нужно осознавать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может свалиться на пол и привести к возгоранию, а если попадет на кожу — станет предпосылкой суровых ожогов.
Соединение пайкой
Пайка — безупречный метод соединения многожильных проводов в критериях маленького ремонта. Дает возможность соединить дюралевые провода (нужен особый кислотный флюс для пайки алюминия), моножильный и многожильный медный провод либо выполнить ответвление.
Работа это тщательная, просит аккуратности, не подразумевает высочайшей производительности и поэтому не подходит для масштабных электромонтажных работ.
Скрученные провода аккуратненько пропаиваются паяльничком. Дабы соединение было надежным, нужно за ранее смыть пленку окислов кислотным флюсом либо канифолью.
Принципиально: паять провод заземления запрещено!
Опрессовка проводов
Это часто встречающийся способ соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще. Опрессовку можно применять в соединительных коробках.
Как это делается
- концы проводов зачищаются
- на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
- проводится опрессовка ручными либо гидравлическими пресс-клещами
- избытки жил, торчащие с торца, обрезаются
- соединение изолируется клеевой термоусадкой под нагревом строительного фена либо зажигалки
Также опрессовка — единственный допустимый способ наращивания проводов.
Как это осуществляется
- На целиковый кабель натягивается клеевая термоусадка — так, дабы она входила на несколько см на внешнюю изоляцию кабеля с обеих сторон соединения.
- На каждую из жил также натягивается клеевая термоусадка с припасом на пару см с обеих сторон.
- Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие делается лесенкой: 1-ая жила самая длинноватая, последняя — самая маленькая. Такая же зачистка, но зеркально, осуществляется на присоединяемом кабеле.
- В гильзы ГМЛ нужного поперечника с 2-ух сторон заводятся концы жил. Потом гильзы по всей длине обжимаются ручными либо гидравлическими пресс-клещами.
- Клеевые термоусадки на каждой жиле передвигаются на места соединения гильзами и изолируются под нагревом с помощью строительного фена либо зажигалки.
- Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.
Винтообразные клеммники (клеммные колодки)
Используются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтообразной клеммной колодки допустимо вставлять только один конец.
Соединение на винтообразные клеммы — это подвижное соединение, так как в процессе использования кабельные жилы под воздействием тока то греются, то остывают. Из-за этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты нужно временами подкручивать, соответственно, данное соединение должно быть всегда в доступе.
Также винтообразные клеммы неустойчивы к перегревам и нередко плавятся, выводя из строя проводку в квартире.
Никита Худяков
управляющий команды «ЭлектроТок»
Я считаю соединение проводов винтообразными клеммами древним способом и временным решением, не подходящим для высококачественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их применения — соединение потолочных либо стенных осветительных приборов с питающим кабелем.
Самозажимные клеммники WAGO
Позволяют собрать от 2-ух до восьми проводов. Бывают 2-ух видов:
- 1-ый — многоразовый, с зажимными лепестками. В такие клеммы можно воткнуть как моножильный, так и многожильный провод.
- 2-ой — разовый, с зажимной колодкой. Этими клеммами отлично соединять моножильные провода. Многожильные можно, если они пропаяны припоем.
Самозажимные клеммы можно применять только как временный вариант либо в монтажных коробках с прямым доступом. Они совершенно подходят для пусконаладочных работ и временных сборок.
