Занимаясь в квартире либо доме электромонтажными работами, необходимо всегда держать в голове про крепление кабеля и не запамятовать приобрести кабельный крепеж. Это особые электромонтажные изделия для крепления на кирпичных либо бетонных стенках и перекрытиях без защитных коробов (кабельных каналов) и труб (пластмассовых гофр либо металлорукавов).
В текущее время существует огромное количество методов крепления кабелей и проводов к стенкам и потолку. Остановимся подробнее на некоторых из них:
Крепление строительной консистенцией
В качестве консистенции, можно избрать гипсовый раствор. Таковой метод еще именуют «приморозкой». Тут нет ничего сложного – делается замес и кабель прихватывается к стенке через определенное расстояние. Но этот метод просит сноровки – гипс (алебастр) схватывается очень стремительно, потому много кабеля за раз не закрепишь.
«Примораживание» гипсом отлично подходит для крепления одиночного кабеля в штробе, но в большинстве случаев — как дополнительный метод при креплении пучков проводов и кабелей, к примеру, при помощи скоб, дюбель-хомутов и др.
При огромных объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля существенно сбавляет скорость работы.

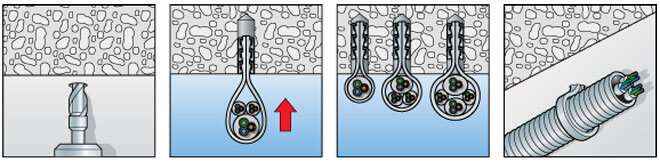

Крепление дюбель-хомутом (UW, увешка)

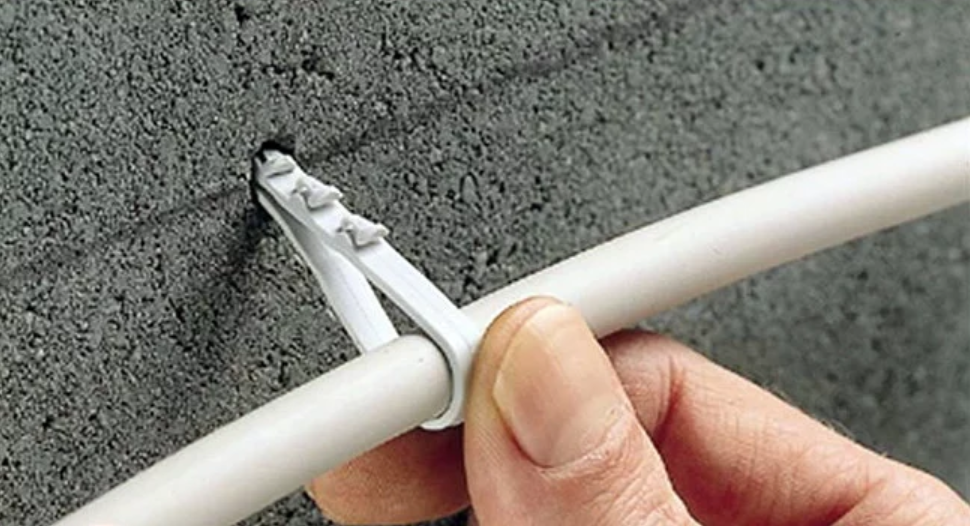

При креплении кабеля либо провода к стенке (кирпич, бетон) дюбель-хомуты являются очень действенными. Размер дюбель-хомута нужно выбирать, исходя из номинального сечения кабеля. Дабы прикрепить кабель либо провод к стенке, нужно сделать в ней перфоратором отверстие под дюбель-хомут, потом захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При всем этом пластмассовые усики хомута расклинятся в отверстии, и провод будет закреплен.
Это неплохой метод для крепления одиночного кабеля. Если же по стенке проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля будет нужно сверлить свое отверстие для дюбель-хомута. К огорчению, крепление хомутами очень ненадежно — при укладке (натяжке) кабеля увешки нередко выскакивают из собственного места, к тому же хомуты очень слабо придавливают кабель к поверхности.
Крепление кабеля к стенке скобами
Обычный метод крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит с помощью за ранее приготовленных крепежных конструкций.
У данного метода есть два плюсы, которые недосягаемы для других методов крепления:
- Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
- Возможность фиксации нескольких параллельно идущих кабелей. Это очень комфортно — не надо сверлить кучу отверстий, длинноватая скоба-крепеж может захватить и зафиксировать сходу 3-4 (и поболее) кабеля

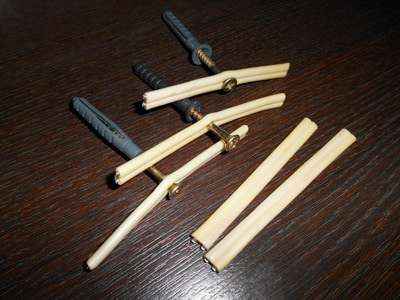

В качестве скоб обычно применяется нарезанная двужильная дюралевая лапша либо более жесткий провод – ПТПЖ. Крепление самой скобы к стенке осуществляется при помощи «резвого монтажа» (6 х 40 либо 6 х 60), или с помощью строй гвоздиков – в случае, если стенки выложены, к примеру, из газосиликата.

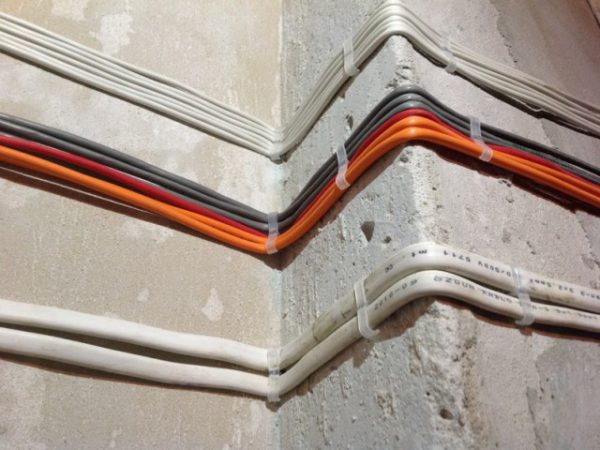

Крепление кабеля к стенке скобами
Крепление кабеля к стенке жестью
Готовится таковой крепеж тривиально
Провод шинкуется бокорезами на отрезки, их длина приблизительно 6 — 7 см. Посреди отрезка прокалывается отверстие под саморез «резвого монтажа». Дальше в стенке сверлится перфоратором отверстие и в него забивается «резвый установка» со скобой. Фиксация провода осуществляется обычным загибанием усиков скобы и несильным пристукиванием молотком.

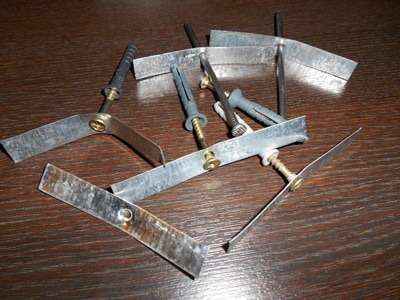

В качестве материала для скоб время от времени применяют узкую (0,5 мм) покрытую цинком сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (либо сверлом) для установки «резвого монтажа». Отверстие пробивается на древесной поверхности (доска, брус). Если будут употребляться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При всем этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не нужна.
Данный крепеж на стройке почему-либо именуют «петухами». У этой конструкции есть значительные минусы:
- Нужна много времени для подготовки такового крепежа
- Существует высочайшая возможность пробить изоляцию кабеля наточенными кромками (заусенцами) пластинки
- После оштукатуривания стенок вероятна коррозия пластинок. Это может проявиться после оклейки обоев – на них возникают рыжеватые (ржавчина) пятна
Коротко о других методах крепления
Эти методы больше относятся к открытой проводке:

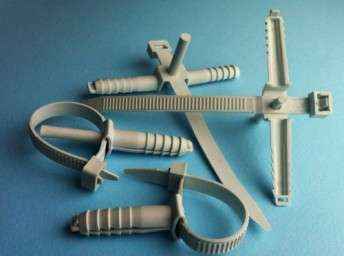

Крепление кабеля при помощи дюбелей-стяжек
Ими можно укреплять кабель любого сечения: и круглого, и плоского. Комфортно укреплять кабели различных поперечников, можно укреплять несколько кабелей сходу.

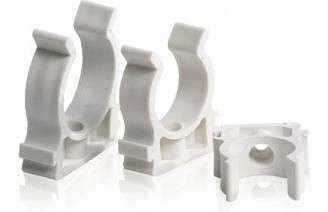

Крепление при помощи клипс
Для крепления провода в гофрированной трубе к поверхности совершенно подходят клипсы, которые крепятся к стенке средством «резвого монтажа» либо шурупов – если стенка из гипсокартона. Размер клипс при всем этом подбирается в согласовании с поперечником гофры.

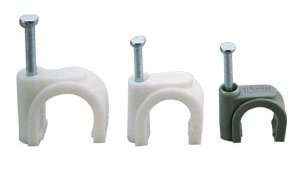

Крепление кабеля при помощи гвоздевых скоб
Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для веба) можно укреплять к стенке средством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.
Несколько замечаний по прокладке
При любом методе крепления проводки необходимо соблюдать аккуратность и бдительность. Что это означает?
Прежде всего нужно выполнить осмотр провода (кабеля) на предмет повреждений (порезы, забияки). Все дело в том, что перед тем, как попасть на объект, провода и кабели (ну и не только лишь они) проходят огромное количество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождиком либо на морозе. Время от времени встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.
Очень принципиально смотреть за тем, дабы провод (кабель) плотно прилегал к поверхностям стенок. Неприглаженные провода (горбы) – это излишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.
Нашим монтажникам приходилось созидать, как на отштукатуренных стенках местами проглядывал кабель. Позже на стенки начинали наносить финальную шпатлевку, и изоляцию торчащего из стенки кабеля сдирали шпателем. Потому при прокладке проводов и кабелей необходимо соблюдать их достаточную натяжку, а приглаживание делать древесным предметом (к примеру, торцом ручки молотка), с разумным усилием.
При монтаже скоб шляпки гвоздиков и саморезов «резвого монтажа» нужно утапливать на достаточную глубину. По другому при приглаживании провода эти шляпки просто сумеют пробить изоляцию провода.
Перед тем, как укреплять провод (кабель) к стенке, его необходимо смотать с бухты хотя бы метров 10 – 15, и не полениться — распрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неловко.
Как укреплять кабель к стенке
Ваш город Москва ?
Как прикрепить провод к стенке без сверления: всегда ли это может быть?
Для подключения к сети огромного количества электроприборов монтажникам приходится тянуть много силовых кабелей. Не всегда проводку можно упрятать в штробы: время от времени основание не позволяет электрикам выдалбливать и сверлить. Такое случается, к примеру, при прокладке кабелей после финальной отделки стенок и при желании подключить к сети электроприёмник, расположенный в облицованной хрупким кафелем ванной. В схожих критериях мастерам приходится изобретать методы крепления кабеля с наименьшим воздействием на основание. В статье мы поведаем про такие методы.
Типы основания под кабель

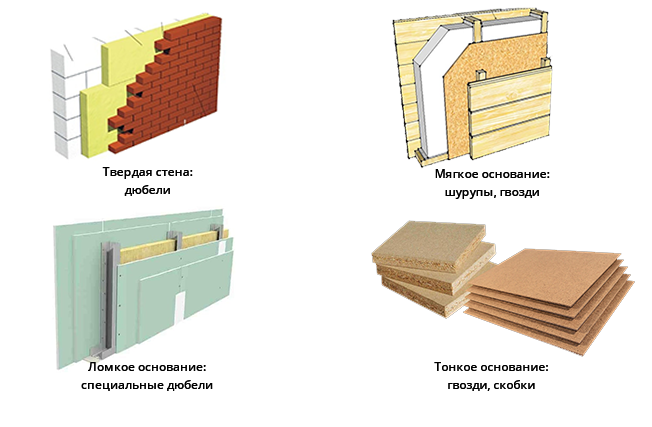

Стенки бывают жесткими, мягенькими, ломкими и тонкими. Твердые стенки сложены из кирпича, состоят из бетонных плит либо блоков, отделаны металлом. Мягенькие основания — это дерево и штукатурка. Ломкие стенки собраны из листов гипсокартона либо выложены из пустотелых блоков. Тонкие основания — это плиты ДСП.
Для жестких оснований мастера, в главном, применяют дюбели. Сверлить стенку под них длительно и тяжело, зато кабель будет держаться накрепко. Чуть ли силовые провода можно наклеить к кирпичной стенке без сверления и ожидать, что они будут длительно удерживаться на месте.
Для мягеньких оснований электрики берут саморезы либо гвозди.
К ломким основаниям крепежи под кабели приклеивают либо фиксируют при помощи дюбелей с лепестками, которые раскрываются с оборотной стороны листа гипсокартона либо снутри пустотелого блока.
К узким основаниям провода приколачивают гвоздями либо вешают на скобки.
Методы крепления кабелей к готовым основаниям
Если стенка не только лишь заштукатурена, но и, к примеру, оклеена обоями, для прокладки кабеля применяют малоприметные крепежи:
Железные скобы в форме буковкы U. Скобки подходят для крепления проводов малеханького поперечника. Производители выпускают скобы поперечником 28 и 36 мм.
Пластмассовые скобки с гвоздем. Для работы с такими крепежами не необходимы особые способности и инструменты.

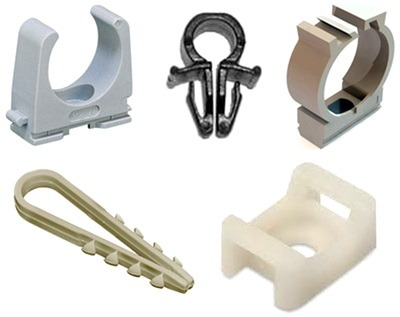

Железные и пластмассовые клипсы. Железные подходят для внешнего крепления провода. Пластмассовые делят на три вида: стяжки, клипсы и изделия с площадкой. Стяжки комфортны для фиксации пучка кабелей, клипсы — для крепления круглых и плоских кабелей, клипсы с площадкой универсальные. Подвид клипсы — клипса для гофрированного шланга. Если провод необходимо закрепить своими руками, лучше брать клипсы для гофрошланга с фиксатором.
Как прикрепить кабель к стенкам разной плотности
Заштукатуренную стенку можно смело сверлить и забивать в отверстия скобы-дюбели с вложенным в них кабелем.
Древесную стенку и основание из OSB лучше дырявить шуруповертом и применять для монтажа кабеля гвозди. Если кабель узкий — к примеру, витая пара либо телефонный провод — стоит пользоваться греющим пистолетом с силиконом.
Для мягеньких оснований вроде гипсокартона подходят пластмассовые скобы в виде буковкы U, не требующие сверления. Их приколачивают мини-гвоздями. Скобы комфортны для новичков благодаря пластмассовым ограничителям, которые не дают передавить провод — такое может случиться при отсутствии подходящих способностей монтажа.
Маскировка проводов в плинтусах и кабель-каналах

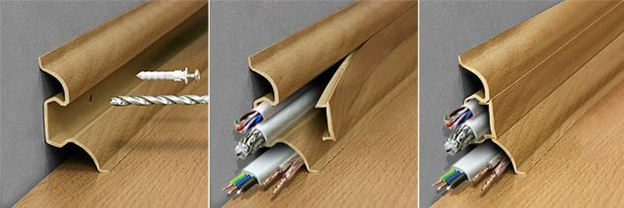

Если сверлить либо дырявить стенку гвоздями категорически нельзя, можно упрятать силовые кабели в пластмассовый напольный плинтус. Снутри них производители оставляют полые каналы. Под розеткой плинтус необходимо будет просверлить и вывести провод наружу.
Пластмассовый кабель-канал — очередной обычной метод зафиксировать провода. Обычно кабель-каналы приклеивают на обоесторонний скотч либо силикон, но этот способ подходит для легких проводов. Но если необходимо проложить открытым методом целый пучок кабелей, пластмассовый канал придется прикручивать к основанию шурупами либо прибивать гвоздями.
Что делать, если пучок проводов толстый
Если необходимо прикрепить к стенке огромное количество кабелей сразу, их лучше поделить на пучки по 4-5 штук и зафиксировать каждый дюбель-стяжкой.
Как прикрепить кабель к потолку
Если потолок навесной, провода прикрепляют к нему пластмассовыми хомутами, закручеными вокруг подвесов. В данном случае кабелям необходимы защитные бугристые рукава.
Когда проводов на потолке сильно много, их лучше укладывать в лоток и прикреплять к основанию регулируемыми подвесами.

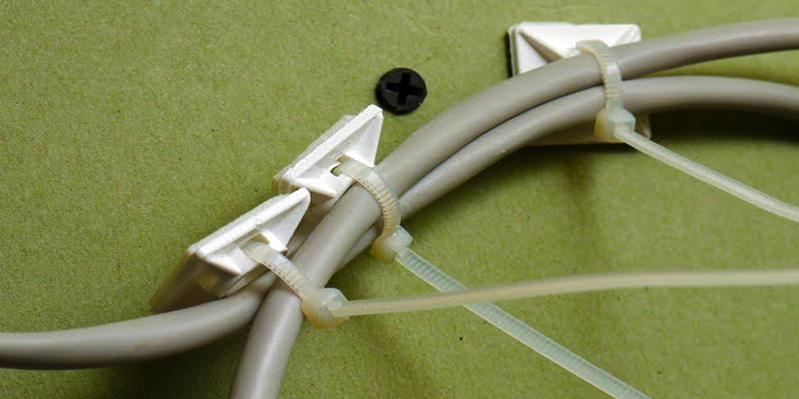

Принципиально . Дабы кабели в пучке не запутывались, можно применить пластмассовые площадки для упорядочивания и крепления проводов. Их прикручивают к основанию шурупами либо прикрепляют склейкой лентой.
