Как индикаторной отверткой найти фазу и ноль

Приветствую всех друзья на веб-сайте «Электрик в доме». Еще одна статья, которую мы сейчас разглядим, будет увлекательна скорей всего новеньким, ежели проф электрикам. Электрики со стажем в собственной работе нередко сталкиваются с этим вопросом на практике.

Хоть какой электрик, перед тем как выполнить электромонтажные работы, будь то подключение розетки либо выключателя у себя дома, установка люстры, датчиков либо расключение распределительной коробки начинает с определения где в проводке фаза и ноль.

В собственных статьях я нередко акцентирую внимание на то, что при подключении выключателя конкретно фаза должна подаваться на разрыв. Итак вот один из читателей мне задал вопрос: как это найти? Где какой провод? Естественно, этот вопрос очень прост, но как оказывается не для всех.

Потому сейчас фактически разберем, как найти где фаза и ноль и какие инструменты можно/необходимо при всем этом применять, а какие нельзя.

Значимость определения где находится фаза и ноль является не только лишь технологической необходимостью, но также нужно для неопасного выполнения работ. К примеру, перед тем как делать какие-либо работы на токоведущих частях электроустановки непременно осуществляется проверка отсутствия напряжения. Проверка отсутствия напряжения осуществляется относительно проводов «фаза-фаза» и «фаза-ноль».

Как найти где фаза а где ноль

Друзья давайте практическим методом разберем этот вопрос. Для начала определимся при помощи, каких устройств можно выполнить данную проверку:

1. — индикаторная отвертка;
2. — мультиметр;
3. — указатель напряжения;

Это далековато не все приборы, с которыми можно работать. Я привел в пример только самые доступные и пользующиеся популярностью. Так сказать на уровне бытового использования.

Как найти фазу и ноль индикаторной отверткой

Одним из самых обычных и самых надежных методов как отыскать фазу и ноль является метод с применением индикаторной отвертки. Об устройстве данного инструмента и как воспользоваться индикатором я уже писал на веб-сайте.

Почему я считаю этот метод самым обычным? Все просто – так как он самый дешевенький (просит минимум издержек). Рядовая индикаторная отвертка стоит приблизительно 50 рублей. Для такового нужного инструмента это не средства. Естественно можно приобрести и подороже, с огромным функционалом, но его основное предназначение от этого не поменяется. На ручке должно указываться напряжение, на которое рассчитан индикатор (обычно, более 500 Вольт).

Нажимало индикаторной отвертки является рабочим органом, только эта часть инструмента не покрывается пластиком.

Меры безопасности: НИКОГДА не прикасайтесь к жалу отвертки во время работы. Сам устройство должен быть сухим, незапятнанным, без трещинок и сколов.

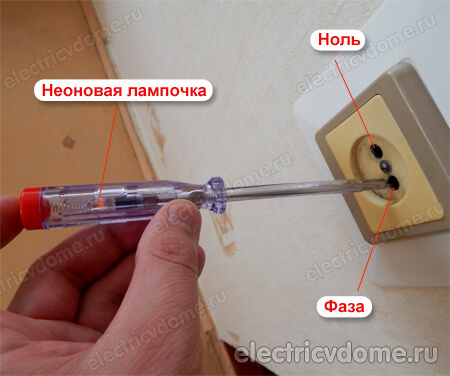

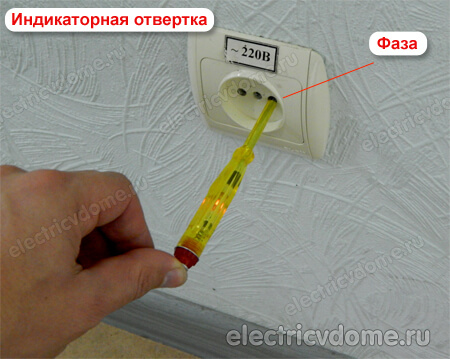

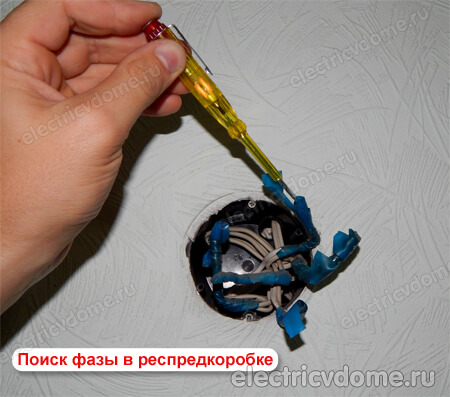

Итак, давайте разглядим, как найти фазу и ноль в розетке при помощи индикаторной отвертки.

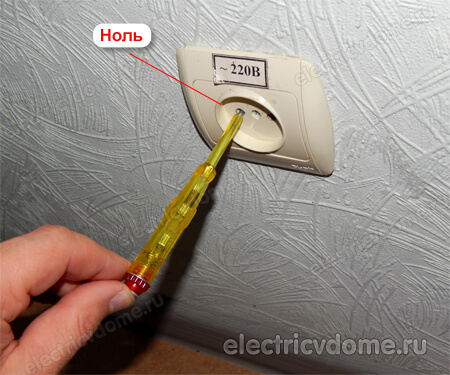

Вставляем отвертку в одно из отверстий розетки, при всем этом прикасаемся пальцем к «пятке» отвертки. Если неоновая лампочка снутри светится, означает это «фаза». Сейчас вставляем отвертку в другое отверстие – лампочка не светится. Означает это ноль.

Если неоновая лампочка светится в обоих отверстиях, означает у Вас «две фазы в розетке». Не стоит паниковать, такое бывает если пропал контакт нулевого провода (к примеру, где-нибудь в коробке). И фаз в розетке не две, а одна просто во 2-ое отверстие поступает она через включенные электроприборы (лампочка, телек, холодильник и т.д.).

Как найти фазу и ноль мультиметром

Кроме применения индикаторной отвертки, для того дабы отыскать фазный и нулевой провод может быть также внедрение мультиметра.

Сейчас сильно много моделей мультиметров есть в продаже, но метод, который мы на данный момент разглядим можно применять полностью на всех моделях (не зависимо от функционала и цены). У меня, например, цифровой мультиметр DT9208A .

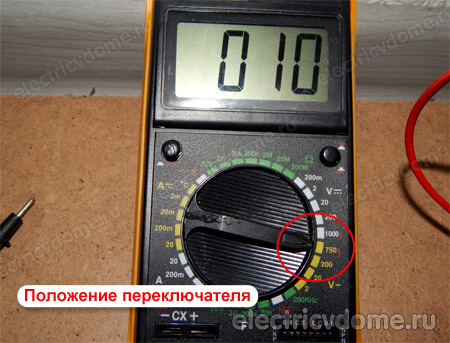

Сперва необходимо настроить устройство для измерения переменного напряжения. Вставляем щупы в надлежащие разъемы (в моем случае это «VΩCX+» и «com»). Дальше выставляем переключатель режимов на сектор измерения переменного напряжения на значение 750 Вольт.

Существует два метода как найти фазу и ноль мультиметром.

1-ый метод — контактный

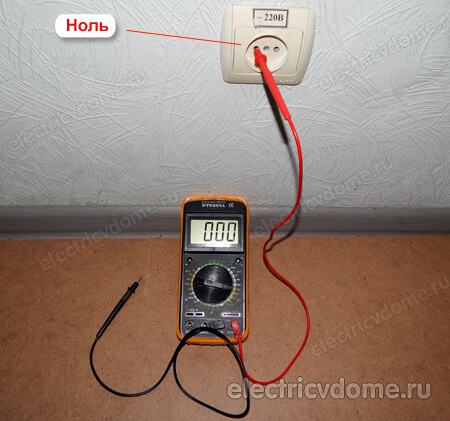

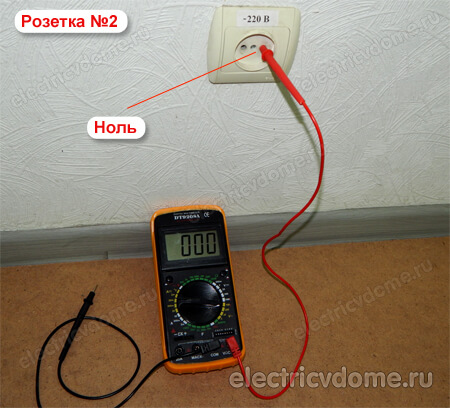

Один щуп вставляем в разъем розетки (не принципиально, какой красный либо черный), 2-ой щуп зажимаем 2-мя пальцами. Если показания на приборе будут близко «0», это значит, что Вы задели нулевого проводника в розетке.

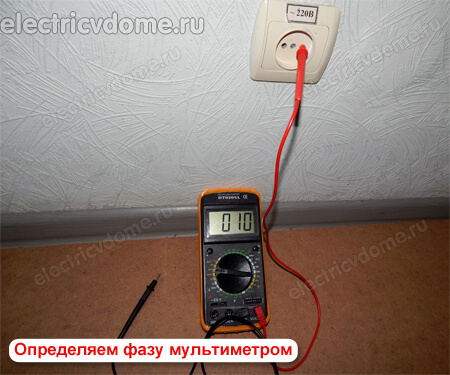

Сейчас переставляем щуп в другой разъем розетки. Если показания на приборе будут существенно отличаться 20-60 Вольт (может доходить до 100 Вольт) это значит, что в вы задели фазного провода.

Числа на приборе могут быть различными, все находится в зависимости от обуви человека, напольного покрытия, влажности в помещении и т.п. Соответственно чем лучше изоляция пола и обуви, тем наименьшее значение напряжения покажет устройство.

2-ой метод – бесконтактный

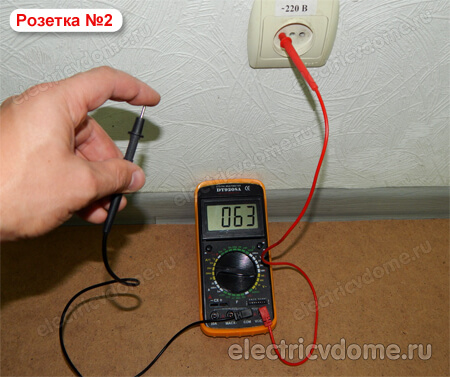

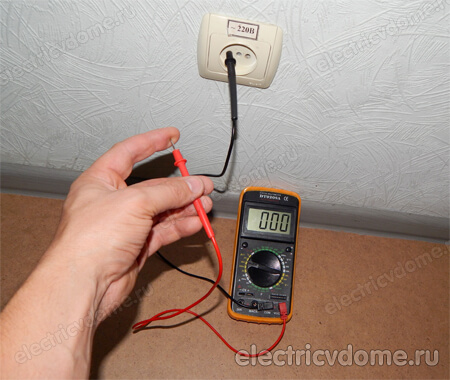

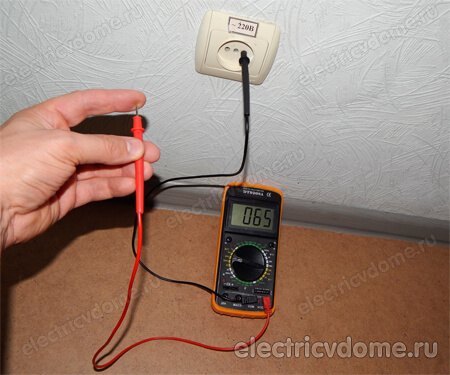

2-ой метод является бесконтактным, другими словами без касания пальцами щупа мультиметра. Берем один из щупов и вставляем в разъем розетки, 2-ой просто держим около устройства и не к чему им не дотрагиваемся. Если к полюсу розетке подключен «ноль» устройство покажет нулевые значения.

Переставляем щуп в другой разъем розетки, вторым также ни к чему не прикасаемся. Если к данному полюсу розетки подключена «фаза» устройство покажет 3-10 Вольта (до 15 Вольт).

Как можно созидать на рисунке в моем случае при определении фазы и нуля мультиметром устройство указывает 10 (11) Вольт и 0 соответственно.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из 2-ух рабочих частей соединенных между собой мягеньким проводом. Такового рода инструмент относится к категории проф. Нередко на одной из рабочих частей размещается шкала в виде индикаторных лампочек сигнализирующих об наличии соответственного напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться зависимо от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно найти где фаза, а где ноль.

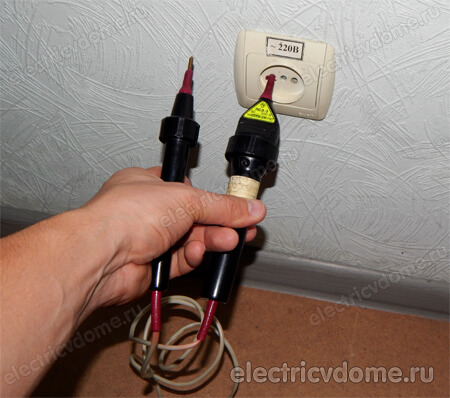

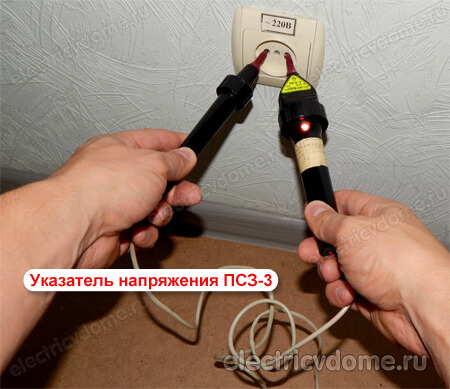

В качестве примера на рисунке представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывающийся звуковой сигнал (начнет пищать) и зажигается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким обычным методом можно найти где фаза, а где ноль двухполюсным указателем.

Какие способы запрещены для проверки?

Нередко можно повстречать нелегальный способ которым пользуются электрики для того дабы отыскать фазу и ноль. Этот способ заключается в использовании «контрольных ламп». Другими словами берется рядовая лампочка, вкручивается в патрон, к которому подключены провода. Провода подключаются между фазой и нолем – если все нормально лампочка светит, если не светит. означает не светит.

Во первых таковой способ является разноплановым, не дает с полной уверенностью сказать если фаза либо нет (к тому же при обрыве ноля человек может поразмыслить что нет фазы и полезет в коробку руками . ). Во вторых инспектировать отсутствие напряжение контрольными лампами запрещено «Правилами Неопасной Эксплуатации Электроустановок».

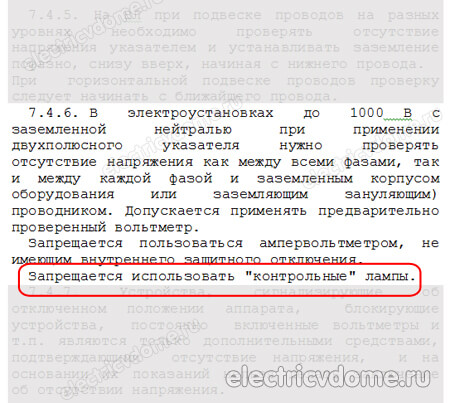

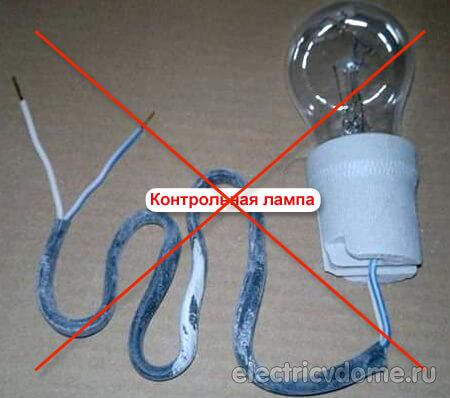

Запрет в использовании « контрольных ламп » состоит в том, что при проверке напряжения в трехфазной сети между «фазой» и «фазой» лампа подключается под напряжение уже не 220 Вольт, а 380 Вольт в итоге чего стеклянная пробирка лампочки (которая рассчитана на 220 В) может не выдержать и подорваться, тем поранить человека осколками.

Также не используйте водопровод либо батареи отопления — это небезопасно не только лишь себе, но и для окружающих.

Также не стоит полагаться на цветовую маркировку проводов. Это только дополнительные способы ориентирования и определения. Хоть маркировку и необходимо соблюдать, но не всегда установка делают грамотные электрики. Нередко на провод заземления "подключают фазу".

Друзья не веруйте тем людям, которые молвят, что обучат Вас как найти фазу и ноль без устройств – это миф. Нереально при помощи картошки, стакана с водой либо пластмассовой бутылки выполнить данной действие. Такими методами Вы подвергаете себя угрозы — за это можно поплатиться жизнью. В любом случае необходимы приборы, пусть самые обыкновенные. Не поленитесь сходить в магазин и купите обыденный индикатор напряжения — стоит копейки.

Как воспользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

Во время проведения электромонтажных работ, к примеру, при подключении розеток и выключателей, устройств освещения и остального, нужна найти фазу и ноль. Одним из самых фаворитных и комфортных методов для определения фазы и ноля является внедрение индикаторной отвертки. И не напрасно ее именуют основным инвентарем электрика.

На 1-ый взор это рядовая отвертка. Но, это далековато не так.

Итак, как найти фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, необходимо отключить автомат, который питает данную линию проводки.
• Зачистите концы нужных Для вас проводов (около 1,5 см изолирующего материала).
• Разведите провода в различные стороны. Это необходимо для того, дабы не вышло куцее замыкание, когда Вы включите автомат.

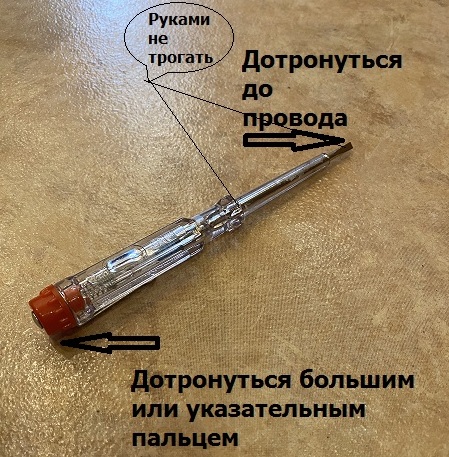

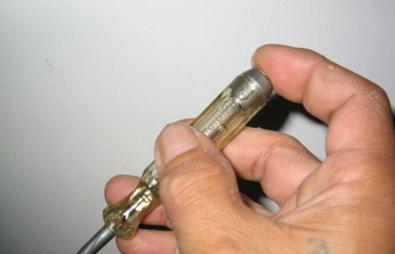

• Включите автомат. Зажмите отвертку между 2-мя пальцами (средним и огромным), не дотрагиваясь до обнаженной части нажимала инструмента. Указательный палец должен находиться на железном наконечнике с обратной стороны отвертки.
• При помощи плоского конца индикатора проводится определение фазы либо ноля. Попеременно подведите отвертку к зачищенным концам проводов.
• При касании устройством фазы светодиод на индикаторной отвертке зажгется.

Механизм работы на примере определения фазы в розетке.

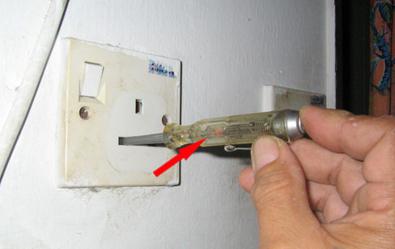

Шаг 1-ый.

Шаг 2-ой.

На данный момент мы разглядели механизм работы отвертки с встроенной лампой. Она более популярна и доступна каждому, благодаря собственной низкой цены.

Также в текущее время есть более модернизированные модели индикаторной отвертки.

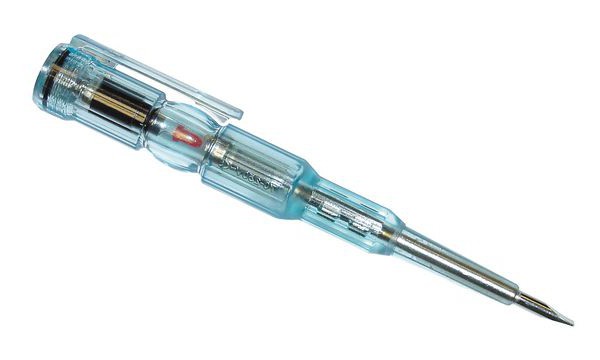

Индикаторная отвертка со интегрированной батарейкой.

Это уже усовершенствованная модель вышеперечисленной индикаторной отвертки. Она не только лишь может определять фазу и ноль, а к тому же отыскать обрыв в цепи, выявить минус и плюс в машине.

Тестер с ЖК-экраном и электронным блоком.

Таковой тестер применяется для определения текущего напряжения в спектре от 12 В до 220 В. Отметим, что погрешность измерения такового устройства велика, но в ряде всевозможных случаев ориентировочная оценка величины напряжения может быть очень полезна. Некоторые модели также могут посодействовать отыскать проводку, сокрытую за нетолстым слоем штукатурки.

Как воспользоваться мультиметром для определения фазы и ноля?

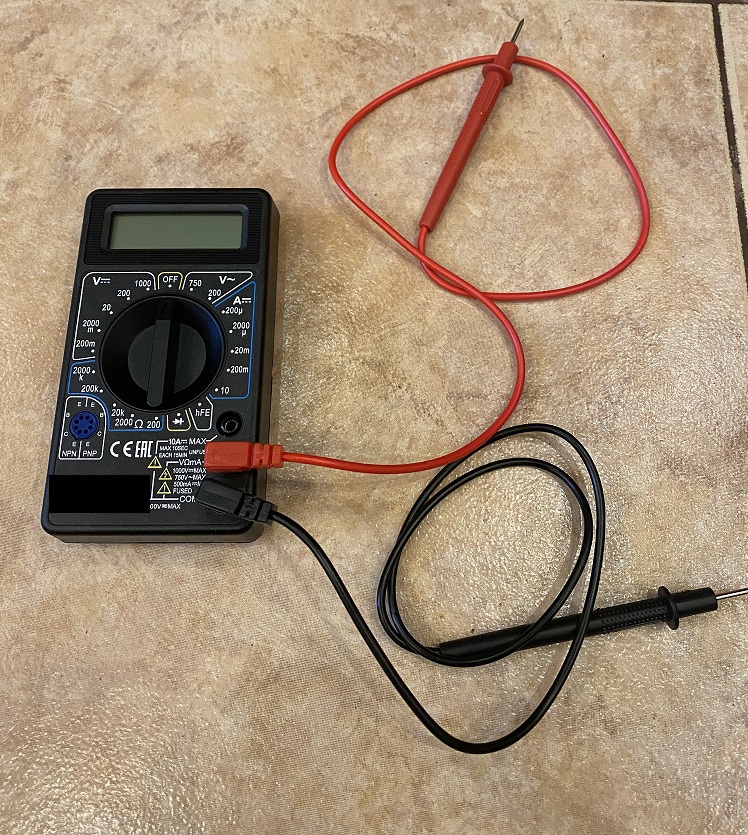

Мультиметр – это комбинированный устройство для электрических измерений, в каком есть довольно огромное количество функций: омметр, амперметр, вольтметр.

Внедрение мультиметра позволяет не только лишь определять фазу и ноль, но также измерить на участке электрической цепи ток, напряжение, сопротивление, отыскать покоробленный участок цепи.

Устройство имеет экран, также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых принципиально знать:

• ACV – для переменного напряжения.
• DCV – для неизменного напряжения.

В комплекте с мультиметром Вы обнаружите два измерительных щупа – черный и красный. Черный щуп нужно подключить в нижнее гнездо с маркировкой «COM», а вот красный, зависимо от замеров, воткнуть необходимо в среднее либо верхнее гнездо.

Самое главное и довольно принципиальное отличие работы индикаторной отвертки от мультиметра в том, что отыскать фазу при помощи отвертки просто, а вот уже различить землю либо ноль не представляется вероятным.

Для начала работы с мультиметром необходимо произвести все те же деяния, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы нужных Для вас проводов. Разведите провода в различные стороны и только тогда включите автомат.
• На приборе изберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Обычно это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный нужно воткнуть в гнездо для измерения напряжения. Оно обозначено латинской буковкой «V».
• При помощи красного щупа коснитесь зачищенных проводов. Если Вы видите маленькое значение напряжения на дисплее (до 20 В), означает, Вы отыскали фазный провод.

В случае отсутствия показаний на дисплее при касании щупом можно осознать, что это ноль.

Как найти землю при помощи мультиметра?

• Для этого нужно зачистить маленькой кусок площади на батарее либо трубе.
• Черный щуп вставляем в гнездо «СOM», а красный – в гнездо «V».
• Устанавливаем устройство в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом нужно дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на дисплее появилось значение в спектре 150-220 В, означает, это фазный провод.
• Если же Вы узрели 5-10 В, Вы отыскали нулевой провод.
• А если на дисплее не появились никакие значения, этот проводник является землей.

Как проверить корректность собственных измерений?

Оставьте на каждом из 3-х проводов цветовую маркировку для Вашего удобства. Отметьте себе, какой у Вас, каким проводом является.

Прикоснитесь сразу 2-мя щупами к фазному и нулевому проводам. На дисплее в этот момент должно показаться значение 220 В. А вот фазный провод и земля совместно покажут наименьшее показание (от 1 до 10 В).

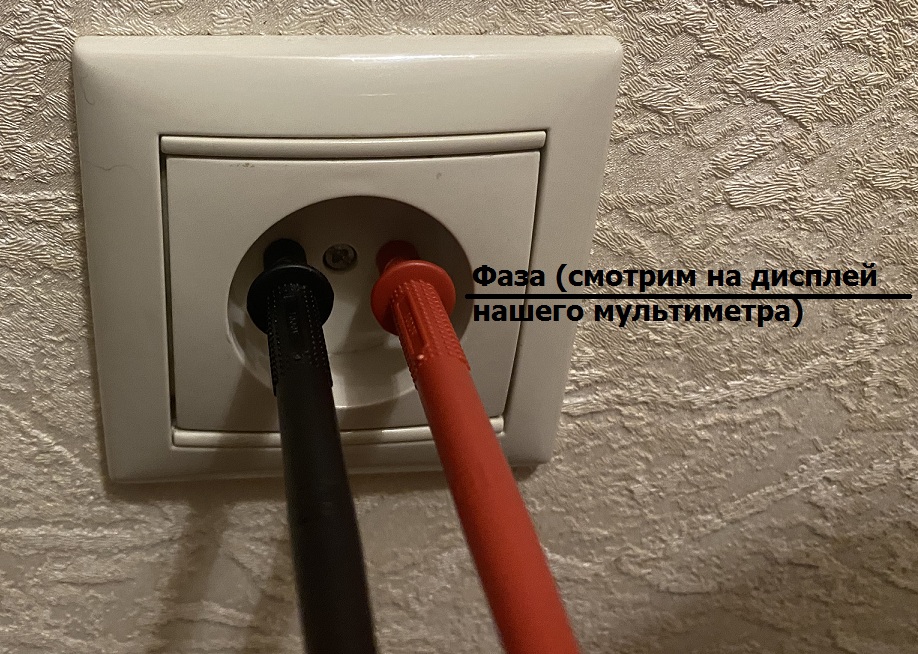

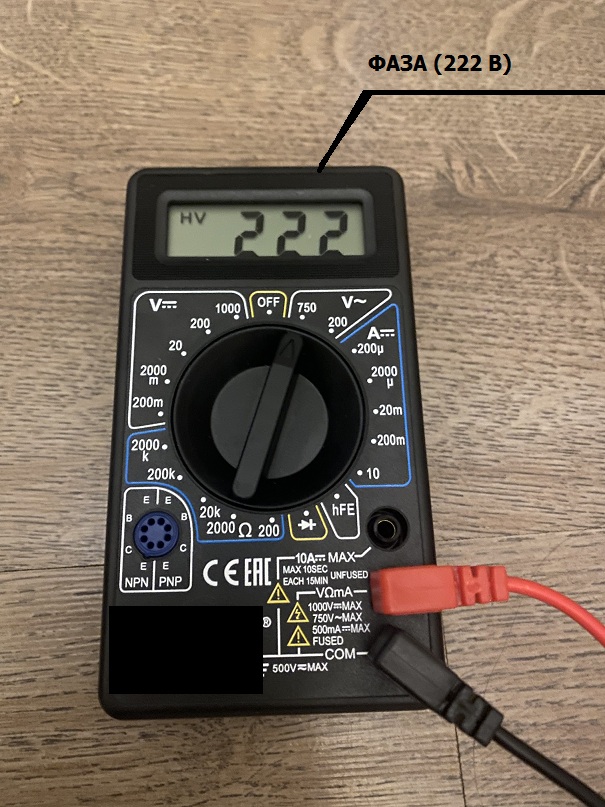

Пример применения мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.

Смотрим на приобретенное значение на экране. Направьте внимание на то, как выставлены значения на нашем мультиметре.

Также стоит держать в голове принципиальные правила по использованию мультиметра, а конкретно:

1. Нельзя воспользоваться мультиметром во увлажненной среде!
2. Нельзя применять мультиметр с покоробленными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!

Авторский материал. Копирование вполне либо отчасти разрешено только при наличии активной (кликабельной) ссылки на эту страничку и указании источника: "веб-сайт 220.ru".

Индикаторная отвертка: как воспользоваться? Как найти фазу и ноль индикаторной отверткой?

Прибегать к помощи мультиметра, дабы найти фазу и ноль сети в домашних критериях не всегда правильно. Ну и цена сложного оборудования еще выше. Существует более облегченный устройство, позволяющий выполнить эти функции. Это индикаторная отвертка. Она является обычным устройством. Но, работая с электричеством, нужно соблюдать все правила безопасности, какое бы оборудование ни применялось.

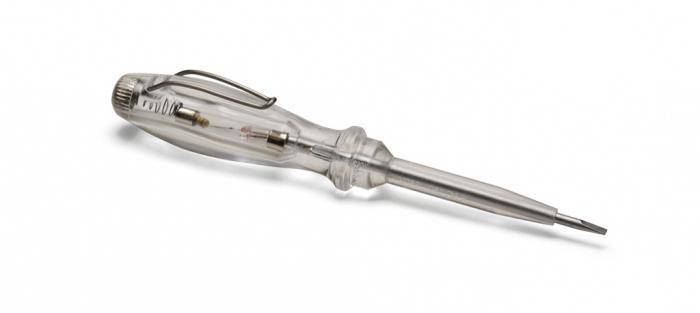

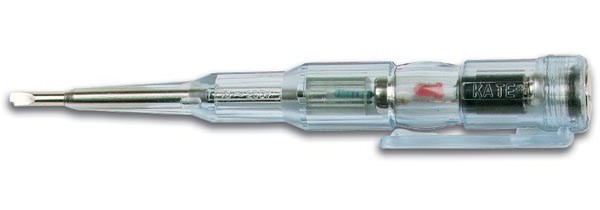

Конструкция индикаторной отвертки

Принцип устройства индикаторных отверток достаточно прост и снаружи припоминает ее обыденный аналог. Разница между ними состоит в ручке.

Индикаторная отвертка имеет в корпусе резистор, к которому подключено железное нажимало инструмента. Оно выступает в роли проводника.

Элемент сопротивления уменьшает силу тока до очень вероятной величины. Это позволяет воспользоваться индикаторной отверткой неопасно.

В корпусе также находится маленькой светодиод либо неоновая лампочка. Он подсоединяется к внешнему пятачку контактной пластинки, которая находится на наружной стороне отвертки.

Ток, проходя по щупу и резистору, миниатюризируется, его сила становится неопасной для проведения работы.

Это основной механизм работы такового устройства, как индикаторная отвертка. Как воспользоваться устройством, скажут правила.

Человек должен дотрагиваться до пластинки на наружном крае инструмента. Цепь в данном случае замкнется и световой индикатор активизируется.

Фаза и ноль в отвертке

Дабы подключить провод к электрооборудованию, необходимо знать, как найти фазу и ноль индикаторной отверткой. Ток, питающий приборы, идет всегда по первому проводу — фазе. 2-ой провод нулевой. По нему электричество проходит в оборотном направлении и ворачивается к питающему источнику.

При касании щупом отвертки к обнаженному проводу индикаторная лампочка зажигается. Если же этого не происходит, то это нулевой кабель.

Провод должен находиться под напряжением. По другому найти фазу и ноль обычный индикаторной отверткой будет нереально.

Отсутствие напряжения на обоих проводах при включенной сети свидетельствует о разрыве на участке проводника.

Область использования

Представленный инструмент сумеет выполнить не только лишь самые обыкновенные функции — как найти фазу индикаторной отверткой — но и огромное количество дополнительных.

Может быть проверить кабель на обрыв, исправность удлинителя, найти проводку в стенке.

Все функции нужно проводить по определенной аннотации использования индикаторной отвертки. Замеры может быть создавать контактным либо бесконтактным методом.

Контактный метод поможет отыскать напряжение в сети переменного тока. Это самая обычная процедура. Щупом инструмента касаются обнаженного кабеля. Если светодиод зажегся, означает найдена фаза. В случае когда индикатор не зажегся, это может быть нулевой провод, также это случается при отсутствии в сети питания либо ее обрыва.

Бесконтактный метод поможет отыскать сокрытую проводку. Для этого ручку подносят к поверхности, за которой находится провод. Если неоновый элемент зажегся, проводник найден.

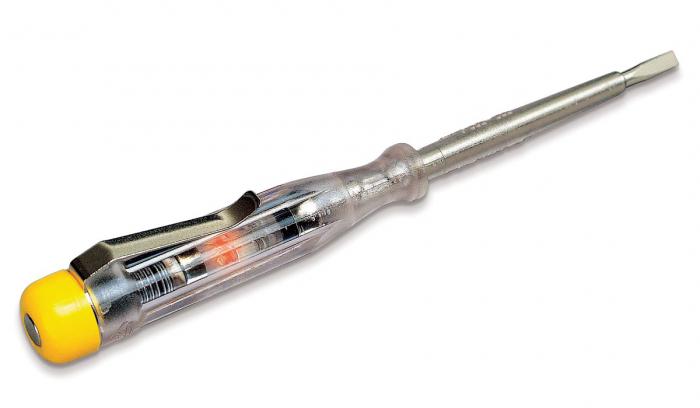

Типы индикаторных отверток

Варианты отверток с индикацией различны по собственной функциональности.

Отвертки индикаторные без элемента питания позволят отыскать только фазу сети.

Выставленные модели являются более ординарными, надежными и обширно применяются для определения напряжения в сетях жилых домов.

Ограничение малого уровня силы тока до 60В делают инструмент неприменимым для работы с маломощными системами.

Есть модели устройства с батарейкой, что позволяет определять бесконтактно такие характеристики сети, как ноль и фаза. Индикаторная отвертка этого типа дозволит найти целостность электрического провода. Устройство протестирует кабель даже без подачи тока.

Универсальная индикаторная отвертка дозволит найти ноль и фазу как контактным, так и бесконтактным методом. Может применяться в сетях низкого напряжения.

Проверка устройства перед работой

До процесса принципиально ознакомиться с правилами, как проверить индикаторную отвертку. Для этого делается зрительный осмотр на целостность конструкции, чтобы исключить наличие механических повреждений.

Выполнив это действие и не найдя дефектов внешнего облика инструмента, проводится его тестирование.

Щуп индикаторной отвертки при проверке вставляется в каждое отверстие рабочей розетки. Большой палец при всем этом нужно держать на пластинке ручки диэлектрического детектора. Если этого не выполнить, индикатор не будет срабатывать.

Также при использовании оборудования с неоновым индикатором на батарейке допустимо просто зажать пальцами нажимало отвертки и ее пятачок. Если светодиод зажгется, инструмент исправен.

Меры безопасности

Дабы работа была неопасной и не вышло никаких противных неожиданностей, следует ознакомиться с правилами использования, которые обуславливает отвертка индикаторная. Аннотация клеветает следующие меры предосторожности.

1. Воспользоваться устройством без винта запрещено.
2. Извлекать из устройства допустимо только батарейку.
3. Заменив элемент питания, винт плотно закручивается по часовой стрелке.
4. Нельзя применять инструмент с механическими повреждениями.
5. Запрещено использовать отвертку при завышенной влажности окружающей среды.
6. Применять устройство для сетей с несоответствующим напряжением категорически неприемлимо.

Это ряд довольно легких правил, но обязательное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.

Аннотация использования

Огромное количество функций дозволит выполнить индикаторная отвертка. Как воспользоваться ею верно? Разработаны правила, это регламентирующие.

Дабы оценить провод на наличие обрыва, следует убрать возможность отсутствия напряжения в сети. Потом, держа одной рукою провод, следует дотронуться жалом другого конца.

Если провод исправен, светодиод станет светиться.

С помощью данного устройства можно проверить состояние удлинителя. Для этого проводник отключают от сети. В оба отверстия розетки вставляются два провода. Держась за контакт вилки, следует проверить инвентарем 2-ой контакт.

Если лампочка стала светиться, удлинитель исправен.

Отыскать участок обрыва кабеля также довольно легко. Щуп инструмента зажимается пальцами, а его ручка проводится вдоль кабеля. Где индикатор не станет пылать, в том месте существует обрыв.

Замена элемента питания

Индикаторная отвертка, конструкция которой предугадывает наличие съемного элемента питания, с течением времени востребует его замены.

Чтобы избежать поломки и обеспечить безопасность эксплуатации устройства, следует проводить эту операцию по определенным правилам.

Замена батарейки делается как раз когда светодиод перестает работать при проверке.

Самые нередко применяемые элементы питания для индикаторной отвертки имеют маркировку LR41, AG3, 392A, V3GA, G3-A.

Производя подмену, следует открутить винт на конце ручки. Он с помощью маленький пружины держит на месте посадки батарейку.

Проволока, придерживающая элемент питания, отгибается, и делается его замена.

Потом ушки держателей аккуратненько и плотно прижимаются в начальное положение.

Винт ручки нужно отлично закрутить. Применять инструмент без этой детали либо при нехорошем ее закрытии категорически воспрещается.

Производя ремонт электрики либо подмену ее частей у себя дома, нужно подобрать самый подходящий тип инструмента. Индикаторная отвертка поможет найти фазу и ноль сети, также место ее обрыва.

Соблюдая при использовании устройства все правила эксплуатации, предусмотренные аннотацией, можно гарантировать безопасность выполняемых работ. Ответственное отношение к использованию, подмене элемента питания обеспечит сохранность здоровья юзера. Достаточно обычной и удачный инструмент дозволит делать самые обыденные деяния с элементами электросети у себя дома.
