Поиск поломки, нужные материалы и инструменты
Сначала необходимо осознать, какая конкретно часть вышла из строя. Так как конструкции большинства современных изделий идентичны между собой, обычно место поломки можно выявить уже по «симптомам» гирлянды. Вот некоторые из них:
- Не пылает одна лампа (светодиод) — поломка детали либо гасящего резистора.
- Не пылает один цвет либо ветвь гирлянды — поломка одной либо нескольких ламп (светодиодов), обрыв провода, нарушение контакта общего провода ветки и контроллера.
- Гирлянда либо её часть пылает, но не мигает — неисправности в контроллере.
- Гирлянда не врубается — неисправности в контроллере либо вилке, обрыв соединяющих их проводов.
В любом случае пригодится маленькая диагностика электрических цепей, дабы найти четкое место поломки. Удобнее всего провести её при помощи мультиметра. Кстати, если поменять его щупы тонкими иглами, можно даже не срезать изоляцию проводов — довольно проткнуть её в подходящих местах. Есть и на сто процентов бесконтактные тестеры проводки, но стоят они достаточно недешево. Конкретно для ремонта нужны:
- канцелярский ножик и отвёртка;
- паяльничек с припоем и флюсом;
- изоляционная лента.
Для вас понадобятся базисные познания в электрике и электронике. Будьте готовы к тому, что придётся докупить вышедшую из строя деталь, к примеру, несколько светодиодов, тиристор либо микроконтроллер. Задумайтесь, стоит овчинка выделки — часто проще приобрести новейшую гирлянду, чем восстанавливать старенькую. Чинить стоит только высококачественные, надёжные изделия, которые дороги для вас как память.
Что делать, дабы починить гирлянду
Методика устранения определенной поломки диктуется её особенностями, локализацией и ремонтопригодностью. Мы разглядим несколько самых нередких и показательных случаев.
Поиск и замена неисправной лампы (светодиода)
- Неработающий участок цепи зрительно делят на две части; каждую из них прозванивают. При работе со светодиодами принципиально соблюдать полярность. Участок с неисправностью, в свою очередь, так же делят на две части. Деление и контроль продолжают до того времени, пока не найдут неисправные детали.
- Неисправный источник света выпаивают, если он прикреплён конкретно к проводам, либо вынимают из патрона. Деталь прозванивают, дабы убедиться, что поломка не связана с нехорошим контактом в цепи.
- Сломанную лампу либо светодиод подменяют на аналогичную деталь. Некоторые цепи допускают, кроме этого, соединение проводов впрямую, но это может плохо сказаться на долговечности других источников света.
- Инспектируют качество пайки и исправность гирлянды. Все места, с которых в процессе ремонта снималась изоляция, туго заматывают изолентой (естественно, при выключенном питании).
Ремонт и замена контроллера
- Открутив винты либо отстегнув защёлки, снимают крышку контроллера. Осматривают детали и контакты на предмет обрывов, почернений и деформаций, которые обычно указывают на неисправность.
- В большинстве случаев довольно перепаять контакты вилки и веток или поменять один-два тиристора, но в некоторых случаях придётся поменять весь контроллер. Обычно его цена составляет 20–50% от общей цены гирлянды.
- Отремонтированный либо новый контроллер устанавливают в корпус, припаивают к нему контакты в подходящей последовательности, устанавливают на место и фиксируют крышку.
Если разборка и диагностика контроллера не выявила неисправность, а гирлянда всё равно не врубается, дело в вилке. Поменять её до боли просто — довольно обрезать провода у основания старенькой вилки и припаять их к новейшей, заизолировав этот участок цепи. Подойдёт как новенькая деталь, так и древняя часть от любого отслужившего свой срок электроприбора.
Починить гирлянду не так трудно, главное — запастись терпением Сейчас гирлянда опять готова к работе. Возлагаем надежды, она ещё не один год будет веселить вас, ваших друзей и близких!
Елочка, пылай: научим гирлянду зажигаться по вашей команде
Рассказываем, как при помощи умной розетки и голосового управления просто и дешево сделать в доме новогоднюю атмосферу. Умные девайсы из статьи понадобятся и после праздничков, но об этом в конце.

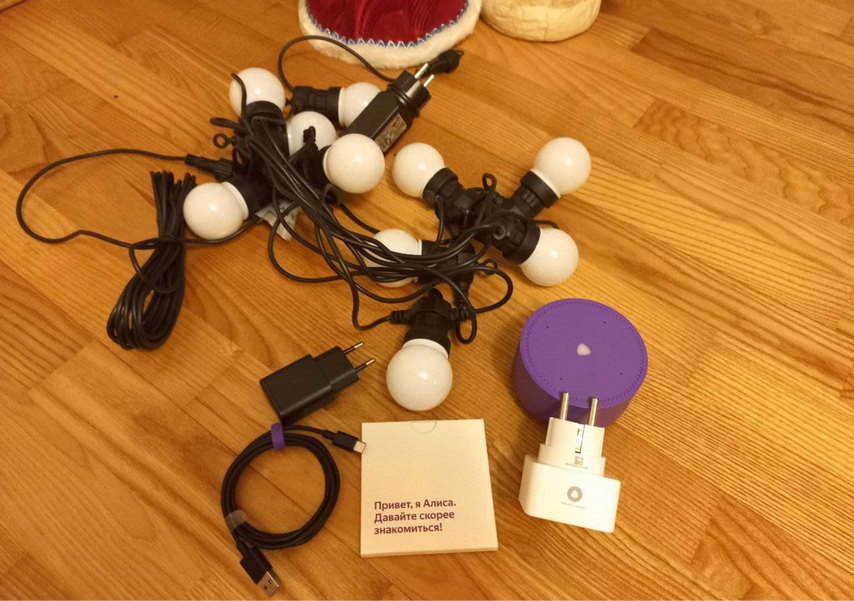

Что необходимо для торжественной иллюминации?
Нашу магическую гирлянду мы приняли решение делать на базе Алисы. Потому колонку и розетку избрали с этим голосовым ассистентом
Гирлянда. Для наших целей подойдет неважно какая модель. Мы избрали пятиметровую гирлянду с большенными светящимися шариками и защитой IP44 — можно вывесить за окно либо украсить пригородный дом.
Умная розетка. Дозволит дистанционно включать и выключать гирлянду в мобильном приложении либо голосом. Мы избрали модель от Yandex’а с поддержкой Алисы.
Если для вас больше нравится другой голосовой ассистент, просто изберите совместимую с ним розетку, но настройка гирлянды будет смотреться по другому. К примеру, Digma DiPlug 500 работает и с Марусей, и Алисой.
Умная колонка. Дабы зажечь гирлянду командой «Елочка, гори», нам будет нужно голосовой ассистент — Алиса от Yandex’а. И по сути для ее работы довольно установить приложение на телефон. Но мы приняли решение добавить больше волшебства с умной колонкой Yandex.Станция Лайт , взяли колоритную фиолетовую для настроения — не придется брать в руки телефон, довольно произнести нужные слова.
Читать : Какую колонку с Алисой избрать
Добавляем розетку и умную колонку в приложение
Для опции довольно 1-го приложения «Яндекс — с Алисой» для iOS и Android .
На самом деле умная розетка — это посредник между подключаемым устройством (гирлянда, чайник, телек) и обыкновенной розеткой. Для опции включаем гирлянду в умную розетку, а розетку — в сеть

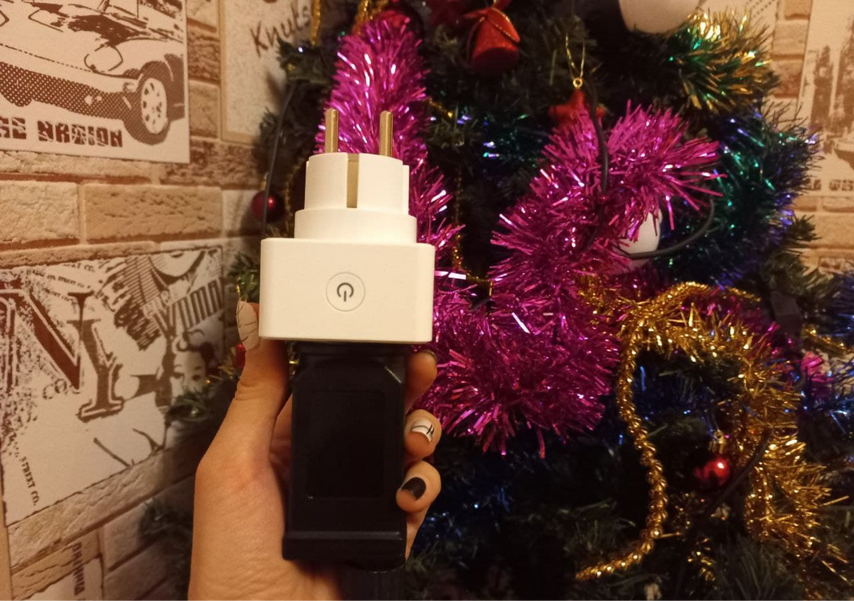

Настраиваем розетку. Воткните умную розетку в обыденную розетку и удерживайте кнопку питания, пока она не начнет мигать.

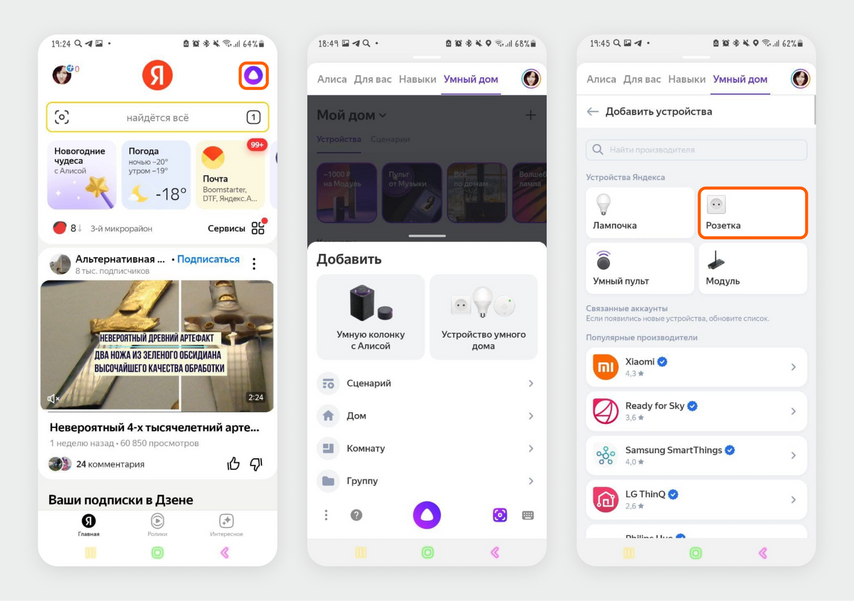

Сейчас включите на телефоне Блютуз и откройте приложение «Яндекс — с Алисой». Потом нажмите на фиолетовый значок Алисы в верхнем правом углу.
Перейдите во вкладку «Умный дом» — тут мы будем добавлять и настраивать розетку. Дабы настроить розетку, изберите «Устройство умного дома» → «Розетка» и следуйте инструкциям на дисплее.

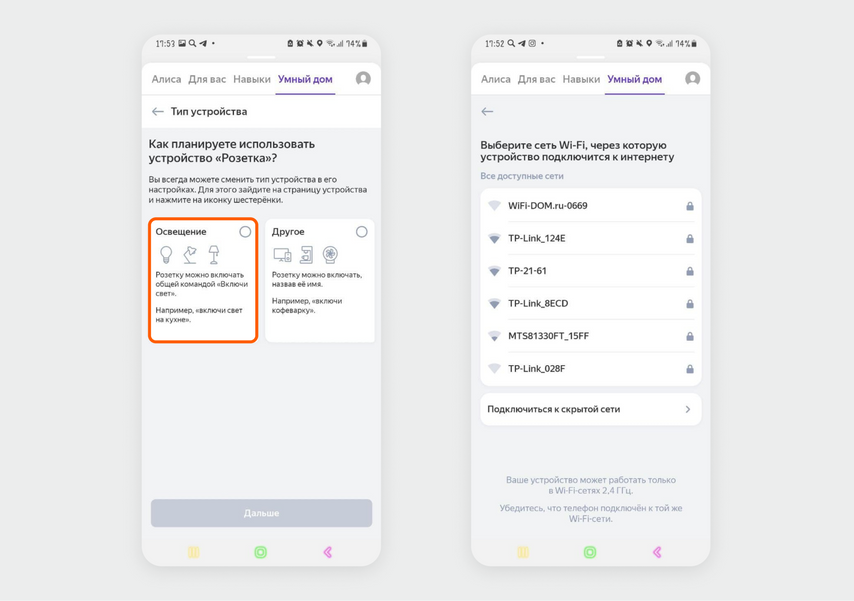

В процессе опции приложение предложит избрать, к какому типу относится розетка: «Освещение» (осветительные приборы, торшеры, гирлянды) либо «Другое». Избираем «Освещение».
Вприбавок приложение попросит указать домашнюю Wi-Fi-сеть: наша розетка работает только с сетями 2,4 ГГц.

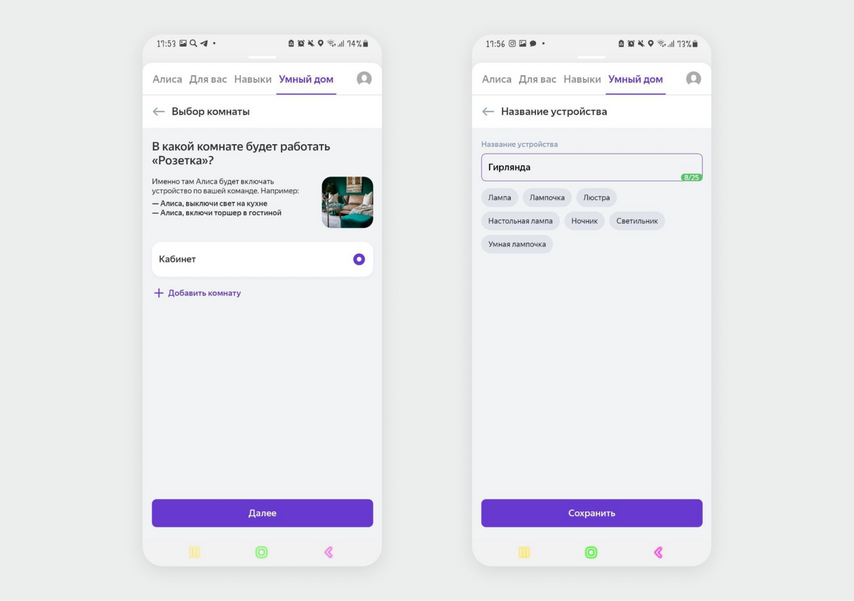

Дальше изберите комнату, в какой находится розетка. Это поможет ориентироваться в розетках, если вы наполните ими все комнаты и назначите им различные команды: одна выключает торшер, 2-ая — чайник, 3-я — увлажнитель. И оканчивающий штришок — название устройства (наконец). Мы назовем его «Гирлянда».
Настроим умную колонку. Если вы приняли решение не брать умную колонку и будете запускать команду с телефона, перебегайте к следующему блоку «Настраиваем команду».

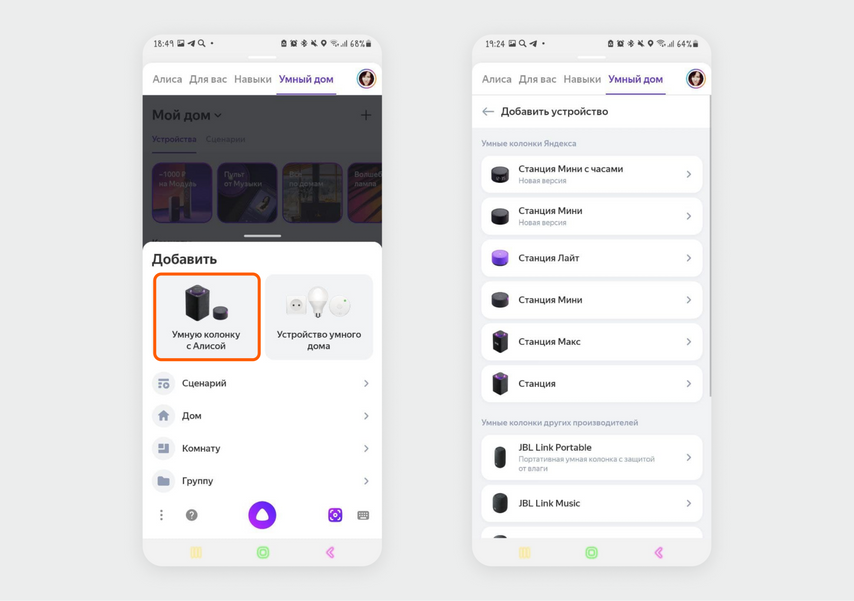

Для опции колонки откройте то же приложение «Яндекс — с Алисой». Найдите вкладку «Умный дом» → «Добавить», изберите пункт «Умную колонку с Алисой» → «Станция Лайт». И следуйте инструкциям на дисплее.
Готово! Сейчас умная колонка и розетка показываются в перечне присоединенных устройств. На этом шаге устройства уже работают со стандартными командами: «Алиса, включи гирлянду!», «Алиса, выключи гирлянду».
Но мы же желаем, дабы гирлянда загоралась по команде «Елочка, пылай!». Придется сделать сценарий — настроить голосовую команду и действие, которое Алиса выполнит в ответ.
Настраиваем команду
Большие лампочки гирлянды смотрятся как будто светящиеся елочные игрушки — здорово смотрится даже на маленькой елке

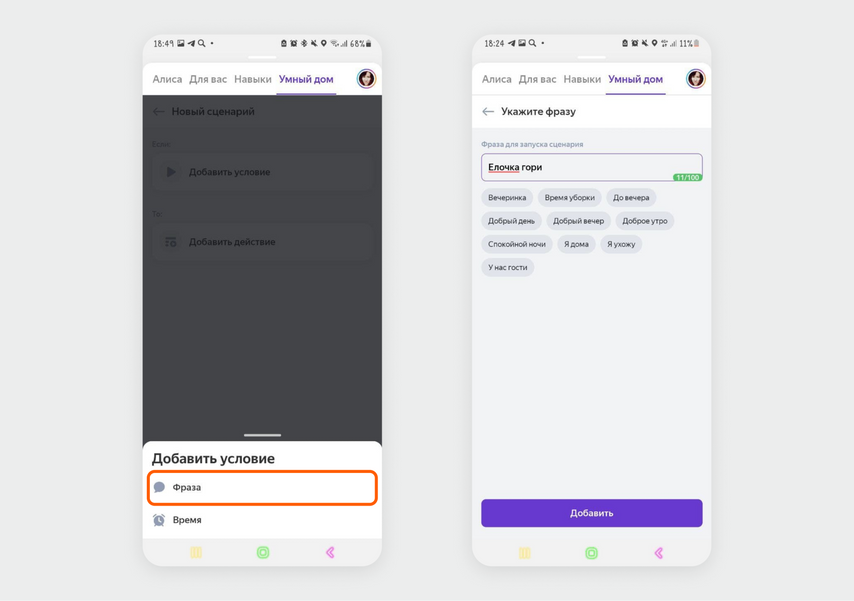

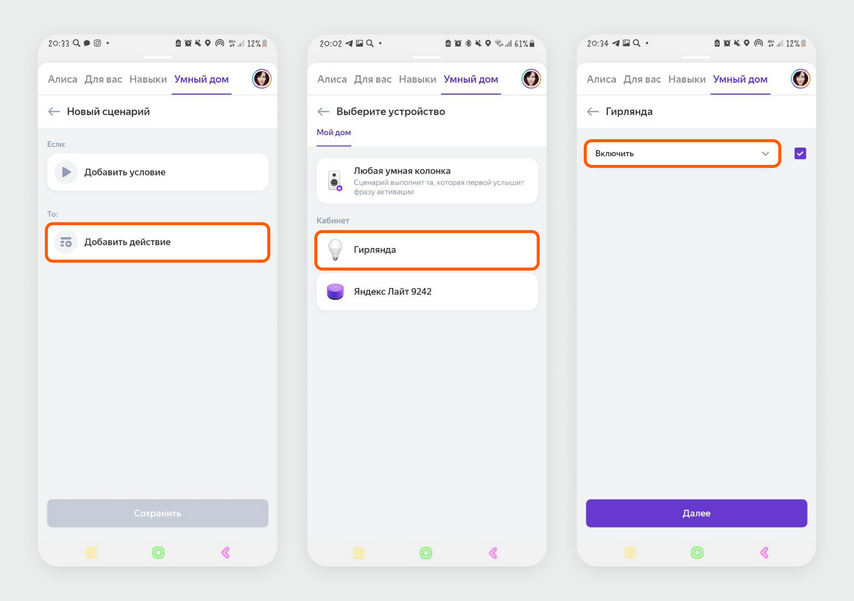

Дабы сделать сценарий, зайдите на главную страничку в приложении «Умный дом» и нажмите на плюсик → «Сценарий» → «Добавить условие». В качестве условия выбираете «Фраза» и печатаете команду «Елочка, пылай!», по которой должен сработать сценарий.
Сейчас необходимо сделать действие, которое будет производиться по нашей команде. Нажмите «Добавить действие» → изберите «Гирлянда» → «Включиться». Потом назовите сценарий и сохраните его.
Елочка зажигается под бой курантов
По сути не непременно гласить «Елочка, пылай!», можно настроить включение гирлянды ровно в 00:00 — при разработке условия изберите «Время» заместо «Фраза».
А еще в сценарий можно добавить другие умные лампы либо розетки, дабы по команде зажигалось освещение по всему дому и даже за его пределами, если вы вывесили гирлянды на улицу. И колонка может произнести поздравления, если заблаговременно это настроить.
Больше чем новогоднее волшебство
Умная колонка и розетка понадобятся и после праздничков. Вот только несколько вероятных вариантов использования.
Выполнить умными обыденные бытовые приборы: включать и выключать их через мобильное приложение, голосового помощника либо по расписанию. К примеру, можно настроить автоматическое выключение ночника в 2:00 либо дистанционно включать обогреватель по дороге домой.
Смотреть за потреблением энергии. Наша умная розетка указывает в приложении потребляемую мощность, ток и текущее напряжение у присоединенного устройства. Если вас каждый месяц шокирует счет за электричество, можно вычислить виновника.
Управлять голосом. В отличие от телефона, умная колонка не потеряется в сумке либо под подушкой на диванчике, всегда готова к голосовым командам и не разрядится: большая часть моделей питается от розетки, так как голосовой помощник работает благодаря повсевременно включенным микрофонам, а из-за них стремительно тратится заряд.
Голосом вы сможете управлять отдельными устройствами, к примеру гирляндой, либо помещениями. К примеру, команда «Алиса, выключи свет в гостиной» выключит все умные лампочки и осветительные приборы (устройства с типом «Освещение» в комнате «Гостиная»). А еще умная колонка запускает музыку, ведает анонсы, погоду и помогает детям обучаться .
Читать : Что такое умный дом и для чего он нужен — ответили на 17 основных вопросов
Обучаемся чинить гирлянду
Не торопитесь выкидывать старенькые огоньки и бежать в магазин за новыми.
Обычно, у гирлянд достаточно обычная конструкция и обычные неисправности, которые просто убрать даже без особых способностей и инструментов. Но в некоторых случаях может пригодиться паяльничек и мультиметр. Потому, может быть, всё же придётся обратиться к знакомому радиолюбителю.
Предпосылкой проблем гирлянды, как и хоть какой электротехники, является выход из строя 1-го либо нескольких частей схемы. Чинится всё обычно подменой неисправной детали, которую можно отыскать в другой гирлянде либо некий сломанной технике.
Неосмотрительное воззвание с электрогирляндой может обернуться ударом тока либо порчей устройства. Все деяния вы выполняете на свой ужас и риск. Веб-сайт «Как сэкономить» не несёт никакой ответсвенности.
Как устроена гирлянда

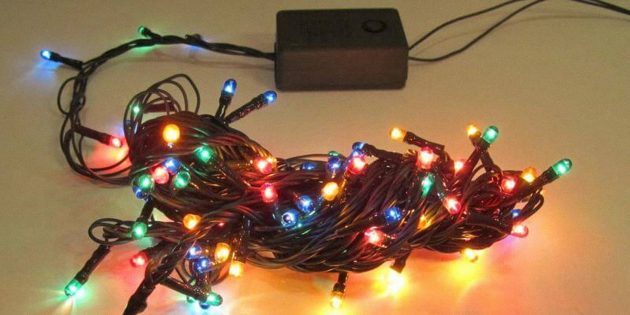

Все электрические гирлянды устроены идиентично. В старенькых образчиках это соединённые в одну цепь лампочки, которые пылают либо мигают при подключении к сети. В современных добавляется контроллер для свечения в различных режимах и лампочки могут быть изменены светодиодами.
Обычно у старенькых либо декоративных гирлянд два провода, а если быть поточнее — один, который соединён в виде кольца и скручен. У современных моделей 5 проводков. На четырёх размещены светодиоды — это ветки. 5-ый — общий — остаётся пустым.
У далекого края они все соединяются воедино, а 2-ые их концы уходят в маленькую коробку с кнопкой и штепсельной вилкой.
Снутри коробки находится контроллер — маленькая плата, на которой есть микросхема для сотворения эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (или два) тиристора, управляющих свечением каждой из ветвей с огоньками 1-го цвета.

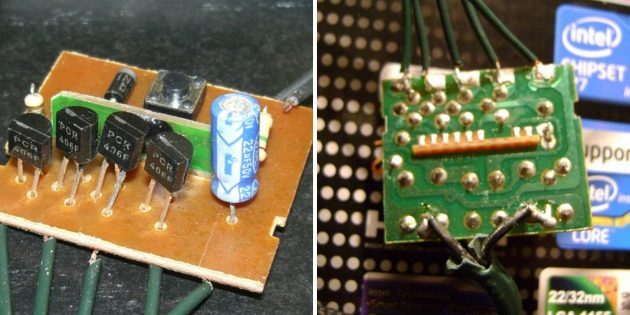

На рисунке слева четыре чёрные детальки — это тиристоры. Голубая вблизи — конденсатор, мелкие светлые по бокам — резисторы, сзади платки с микросхемой — диодик и кнопка.
На рисунке справа оборотная сторона платы, два провода снизу — питание от сети, ряд проводов сверху — полосы ветвей каждого цвета и общий.
Как починить гирлянду, если она не врубается

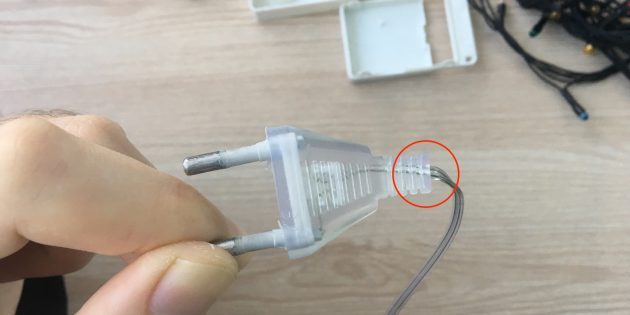

Причина 1. Обрыв провода питания

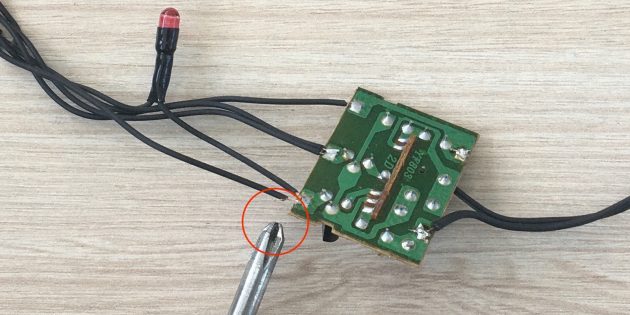

Тонкие проводки нередко повреждаются, ломаясь у вилки либо отрываясь от платы снутри блока управления.
Как поправить
Пошевелите провод у вилки и вблизи с коробкой. Если гирлянда заработает, означает, неувязка найдена и остается только поменять кабель, разобрав блок контроллера.

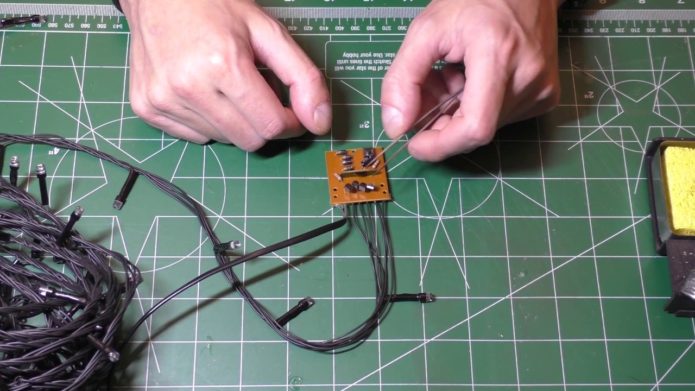

Если нет — поиск неисправности необходимо начать с кабеля питания. Откройте крышку, отпаяйте два идущих к плате провода и поменяйте их на рабочий провод с вилкой.
Если на плате нет видимых повреждений, это должно посодействовать и гирлянда заработает. В неприятном случае делему необходимо находить в диодиках питания.

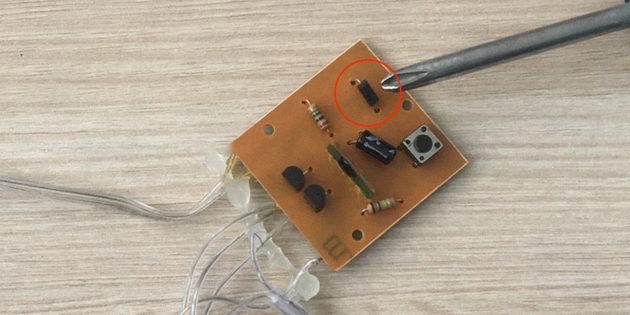

Причина 2. Спаленный диодный мост
Скачки напряжения могут вывести из строя один либо несколько диодов диодного моста. Как следствие, на плату не будет подаваться питание и гирлянда не включится.
Как поправить

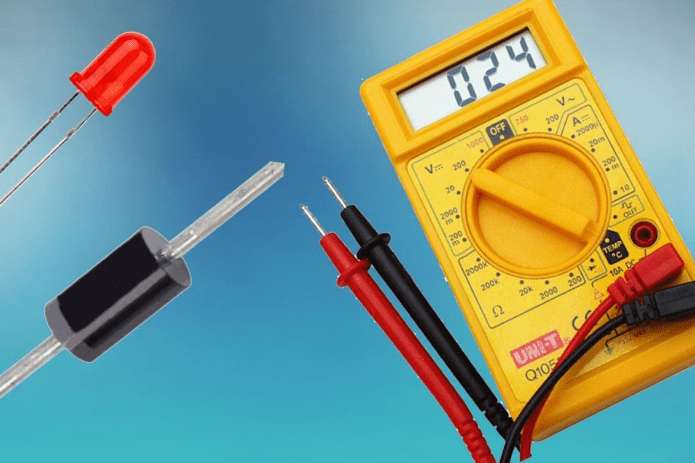

Проверьте все диоды при помощи мультиметра и поменяйте неработающие на исправные. Детали можно взять из другой гирлянды либо отыскать подходящие по номиналу, обозначенному на корпусе.
Как починить гирлянду, если не работает один из цветов

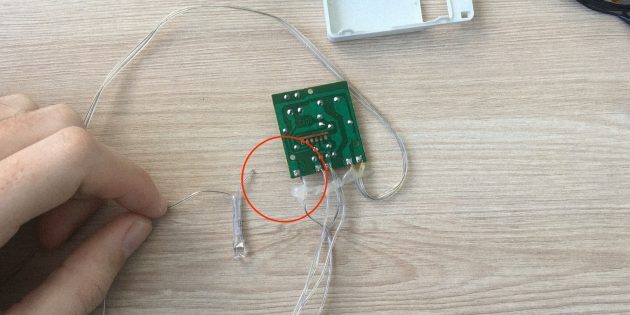

Причина 1. Обрыв цепи одной из ветвей

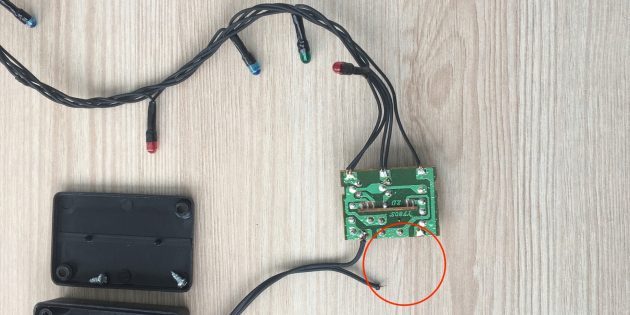

Из-за отвратительного свойства провода могут обломаться или у самой платы, или кое-где между светодиодами. В обоих случаях цепь размыкается и светодиоды перестают светиться.
Как поправить
Отделите неработающую ветку от других и пристально осмотрите провод, дабы проверить его целостность. Если он отошёл от платы, зачистите, припаяйте поновой и для надёжности закрепите жарким клеем.
Если повреждение на кабеле между светодиодами, зачистите концы провода и спаяйте или соедините их скруткой, а потом заизолируйте термоусадкой либо изолентой.
Причина 2. Спаленный светодиод
Нередко пылают и плохие светодиоды. При последовательном соединении это значит таковой же обрыв цепи, как и в прошлом случае.
Как поправить
Отыскать нерабочий светодиод либо лампочку в последовательной цепи труднее. Один из вариантов — прозванивать каждый элемент при помощи мультиметра.
Ещё можно выполнить перемычку из 2-ух иголок, соединённых между собой проводком, и попеременно замыкать ими подводящий и уходящий провод на каждом светодиоде. Гирлянда при всем этом должна быть включена. Светодиод, при замыкании которого зажгутся все огоньки ветки, и будет дефектным.

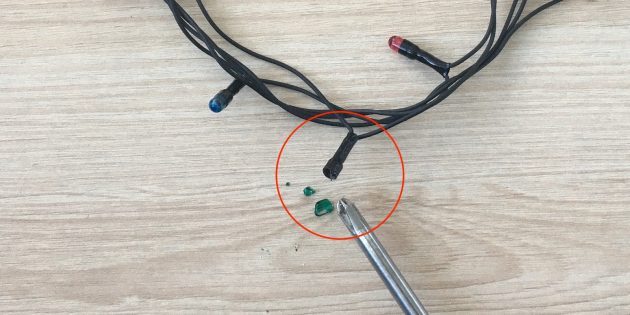

Для восстановления цепи нерабочий светодиод можно или поменять, или просто убрать и соединить концы проводов между собой, заизолировав их. Без последствий можно выкинуть до 5 светодиодов в одной ветке.
Причина 3. Поломка тиристора
При выходе из строя управляющего тиристора одной из линий все светодиоды 1-го цвета перестают работать.
Как убрать

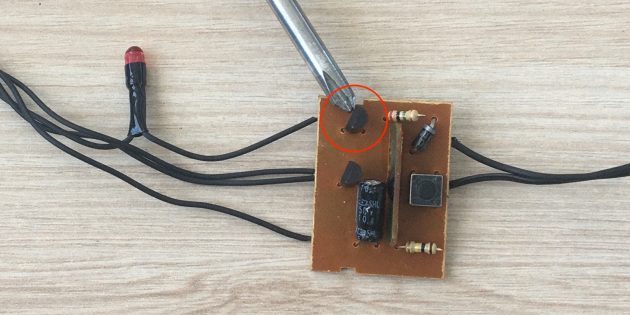

Поправить поломку можно только подменой тиристора на рабочий от другой гирлянды либо подходящий по номиналу. Для проверки необходимо применять мультиметр либо прибегнуть к следующему методу.
Обусловьте провод нерабочей ветки и поменяйте местами с одной из исправных, отпаяв либо обрезав и соединив скруткой. Если дефектная линия после чего заработает, означает, неувязка в тиристоре.

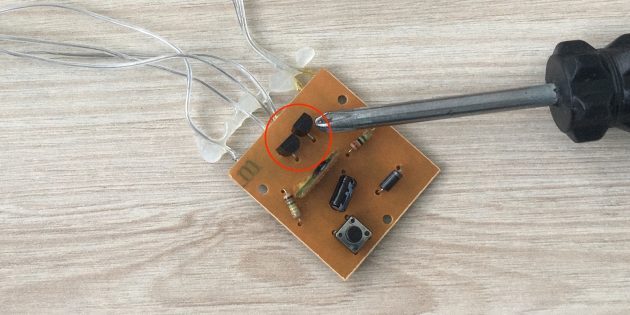

Провода, которые идут к тиристорам, обычно размещены в ряд у 1-го из краёв платы. На обратном будет всего два провода — это питание. Спутать их трудно.
Как починить гирлянду, если один из цветов светится меркло
Причина 1. Надрыв провода ветки
Из-за надлома жил снутри провода в цепи одной из ветвей нарушается контакт. Ток ещё проходит, но его уже не хватает, дабы зажечь все светодиоды.
Как поправить
Пристально осмотрите всю ветку. Шевелите провода у платы и каждого из светодиодов включённой гирлянды, дабы найти повреждённое место. Как найдёте его, все светодиоды зажгутся в полную силу. Дальше остается вернуть обычный контакт, припаяв провод либо зачистив и соединив его.
Причина 2. Сломанный тиристор
Из-за неисправного тиристора одной из линий может быть недостаточно тока для обычной работы всех светодиодов.
Как поправить
Лечится эта поломка только подменой тиристора на другой. Проверить работоспособность можно мультиметром, или перебросив провод на одну из рабочих линий.
Как починить гирлянду, если она хаотично мигает в любом режиме

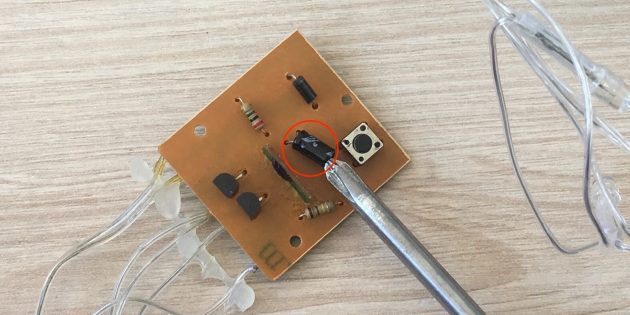

Причина 1. Выход из строя конденсатора
Пересыхание, течь либо вздутие электролитического конденсатора вызывает сбои в работе контроллера.
Как поправить
Пристально осмотрите конденсатор. Если он разбух, потемнел либо на нём видны потёки электролита, означает, нужна замена. Разглядите корпус, дабы выяснить номинал и напряжение, а потом найдите аналог с параметрами не меньше уникальных. Аккуратненько выпаяйте старенькый конденсатор и установите новый, соблюдая полярность.

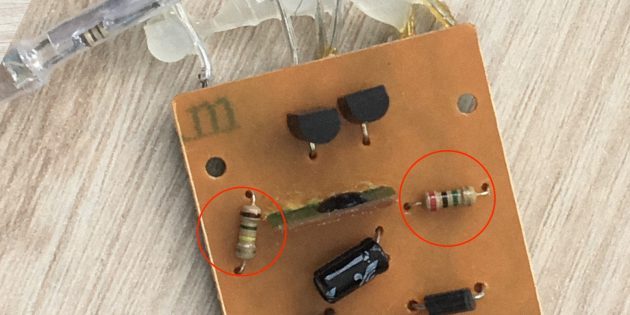

Причина 2. Поломка резистора
Спаленные резисторы также вызывают проблемы в работе контроллера и нестабильную работу режимов свечения.
Как поправить
Проверьте сопротивление резисторов мультиметром и поменяйте неисправные на рабочие того же номинала. Если зрительно детали целые, всё равно лучше поменять их, дабы исключить неисправность.
Как починить гирлянду, если все светодиоды пылают сразу и не мигают

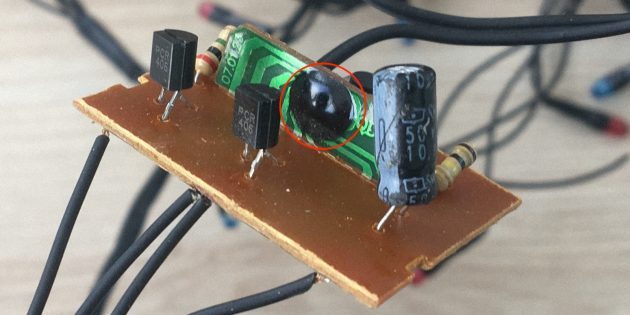

Причина 1. Поломка микросхемы
Повреждение микросхемы контроллера принуждает все светодиоды пылать сразу и не мигая. Режимы перестают работать, а при нажатии кнопки огоньки загораются и меркнут, если её отпустить.
Как поправить
К огорчению, гирлянды с таковой неисправностью не подлежат ремонту. Исправный контроллер от другой гирлянды не подойдёт. Он рассчитан на другое количество светодиодов и сопротивления, ток тиристоров. Потому в наилучшем случае не заработает, а в худшем вызовет куцее замыкание.
