Как без пайки соединить провода

Для соединения разных сплавов и металлов нередко применяется разработка пайки. Она предугадывает внедрение специального оборудования, которое способно оказывать точечное термическое воздействие. При отсутствии паяльничка также может быть проведена пайка, зачем используются особые инструменты, например, паяльничек. Разглядим особенности подобного процесса подробнее.

Как припаять без паяльничка

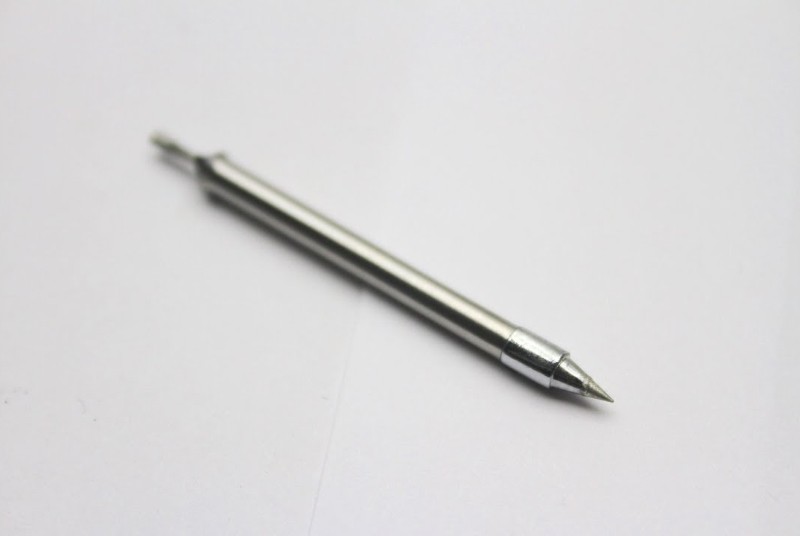

Внедрение самодельного нажимала

Для экономии средств многие мастера решают сделать самодельное нажимало. Механизм работы паяльничка довольно прост:

1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
2. Тепло передается жалу, которое имеет заостренную форму.
3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Сделать самодельную конструкцию можно следующим образом:

1. Нужна кусочек медного провода, который имеет поперечник около 0,5 см. В качестве нажимала может применяться проводник, один конец которого затачивается под углом 45 градусов. Нужна и маленькой кусочек ткани, устойчивый к воздействию температуры.
2. Один из концов кабеля изолируется. Он будет употребляться в качестве ручки. Нередко в качестве изоляционного материала применяется стеклоткань. Фиксация проводится с помощью теплостойкого клея.

Пайка без паяльничка может проводится при применении источника огня, например, газовая плита. С помощью огня наконечник разогревается, после этого необходимо коснуться припоя либо канифоля. За счет использования специального материала наконечник залудится и нажимало можно будет применять в качестве паяльничка.

Спаять гирлянду средствами находящимися под рукой

Нередко задачи появляются с гирляндами, которые используются для декорации дома либо ели. Из-за использования тонких жил они нередко перебиваются и нужна провести пайку. Посреди особенностей этой работы отметим следующие моменты:

1. В большинстве случае неувязка появляется в блоке управления, так как провода крепятся ненадежно.
2. Прорыв может появиться по всей длине изделия.
3. Если все источники света подключены параллельно, то выход из строя только 1-го приводит к размыканию всей цепи.

Отошедшие контакты отыскать достаточно легко, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльничка можно следующим образом:

1. В места обрыва провода следует очистить.
2. Можно выполнить маленькую скрутку, на которую наносится паста. Она будет употребляться для рассредотачивания используемого сплава.
3. Следующий шаг заключается в расплавке припоя, зачем можно применять зажигалку либо свечу.
4. После чего место соединения изолируется с помощью трубки, которая также незначительно прогревается для увеличения ее пластичности.

Схожая разработка может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

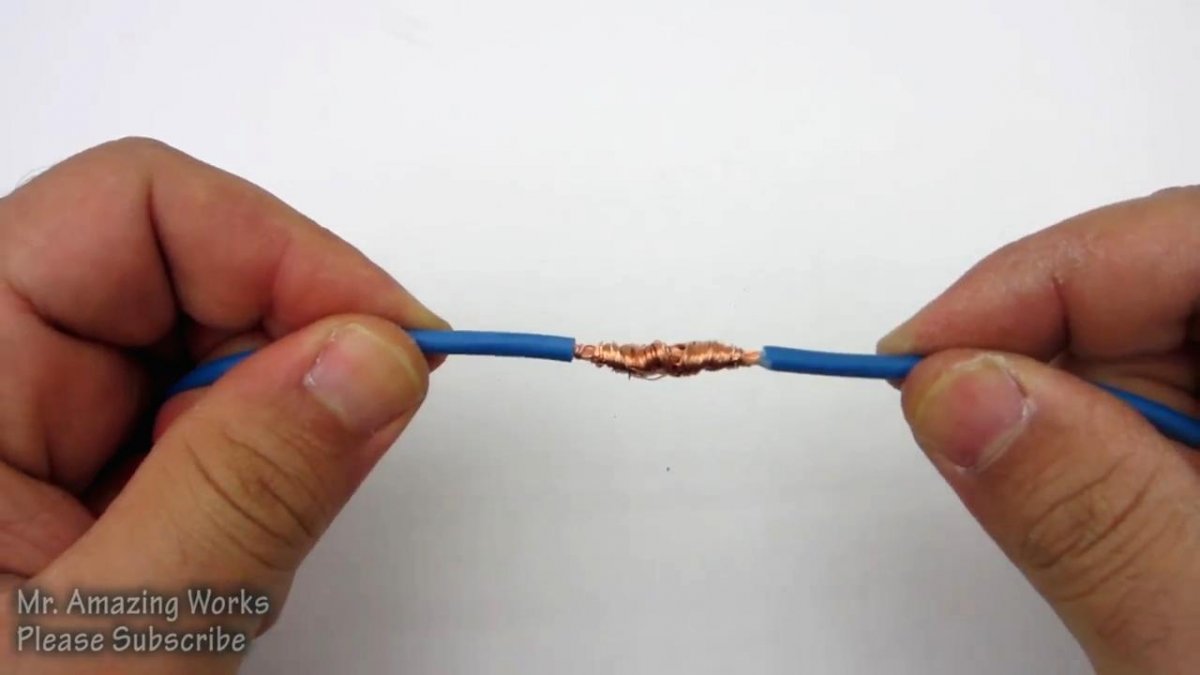

Пайка проводов без применения паяльничка

Провода подвержены обрыву. Припаять провод без паяльничка можно при учете нескольких советов:

1. Для начала находится место обрыва и концы зачищаются.
2. После чего провода скручиваются между собой для сотворения крепкого соединения.
3. Место, которое подвергается обработке, следует незначительно разогреть. Для этого можно применять зажигалку либо другой источник тепла.
4. Припой также разогревается до пластичного состояния, после этого наносится на место соединения.

При работе с проводами большого сечения следует размельчить припой и посыпать его на поверхность, после чего разогреть поверхность свечой либо зажигалкой. В данном случае припой заполняет свободное место, за счет чего обеспечивается надежный контакт. При рассмотрении того, как припаять без паяльничка следует учесть тот момент, что схожим образом можно обработать только провода с поперечником 2 мм.

Пайка проводов без паяльничка

Если необходимо провести пайку плоского элемента, то детали подготовительного лудятся. На момент пайки жила прижимается и посыпается стружкой избранного сплава, после этого поверхность разогревается.

Материалы для пайки проводов без паяльничка

В целом можно сказать, что процедура пайки без использования специального устройства почти во всем не отличается от обыкновенной. Для этого могут пригодится следующие материалы:

1. Конкретно припой.
2. Ограничительный элемент, который не даст металлу разливаться.

Не считая этого, необходимо уделить внимание процессу зачистки обрабатываемой поверхности. Рекомендуется ее очистить от загрязнений, после этого обезжирить.

Особенности пайки в желобе

Если необходимо провести обработку проводов с диметром до 3 мм, то возможно обойтись без паяльничка, для этого применяются желоба. Сделать их можно из дюралевой фольги, толщина которой составляет 0,8 мм. Советы по проведению пайки в домашних критериях в это случае смотрятся следующим образом:

1. Снимаются изоляционные материалы.
2. Покоробленные концы следует скрутить между собой, после этого укладываются параллельно.
3. Из фольги делается желоб, который будет обхватывать место соединения. Он применяется для рассредотачивания припоя. Рекомендуется применять стружку.
4. Фольгированный желоб греется с помощью свечки либо зажигалки. В данном случае необходимо быть усмотрительным, так как расплавленный металл может вытекать и стать предпосылкой получения ожогов. При работ советуют применять плоскогубцы.

По мере надобности припой, который вытек наружу, можно защитить наждачкой. За счет использования фольги значительно увеличивается степень изоляции.

Пайка посуды либо емкостей

Очень часть появляется необходимость в проведении паки посуды и других емкостей. Без подходящего паяльничка провести работу можно исключительно в случае, если отверстие имеет поперечник 6 мм. Посреди особенностей проводимой процедуры отметим следующие моменты:

1. В качестве припоя применяется ПОС60. Этот сплав характеризуется более симпатичными эксплуатационными чертами, создаваемая заплата может выдерживать существенное механическое воздействие.
2. Участок вокруг места недостатка зачищается. Рекомендуется сделать поверхность, которая припоминает воронку.
3. Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
4. С оборотной стороны рекомендуется расположить пластинку, которая не даст вытекать припою. После застывания сплава пластинка убирается.

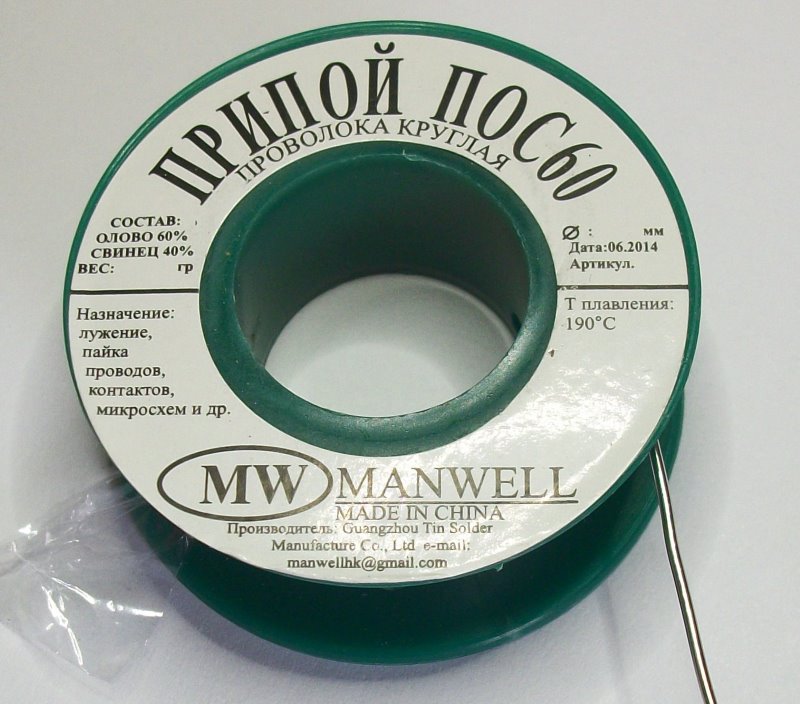

Припой ПОС-60 1мм

Как и ранее, припой следует выполнить стружкой, которая заполняет отверстие. После чего на проблемный участок греется с помощью лампы либо другого источника тепла.

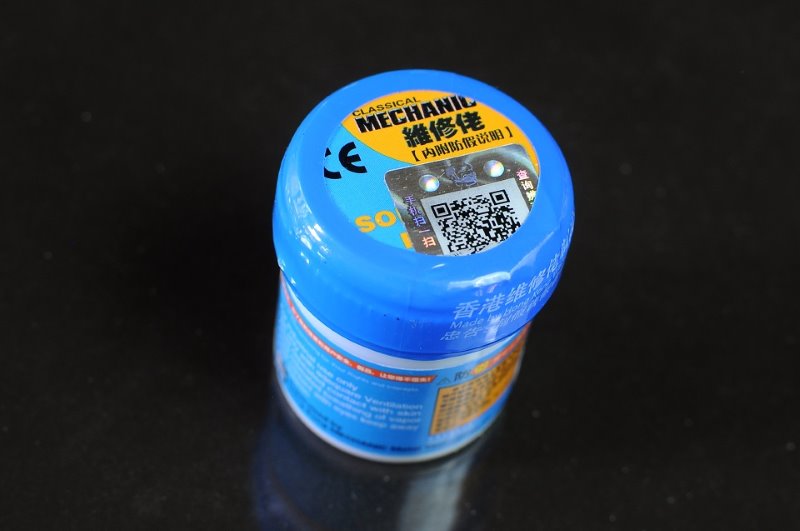

Паяльная паста для пайки без паяльничка особенности использования

В продаже встречается особая паста, которая может применяться в качестве припоя. Не считая этого, ее можно сделать своими руками. Посреди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После чего необходимо провести обезжиривание, так как на поверхности жил может остаться нагар.
2. С помощью кисточки либо другого подобного инструмента наносится паста. Стоит учесть, что она должна быть распространена умеренно по всей поверхности соединения. Кисточка подбирается зависимо от поперечного сечения провода.
3. Участок, на который была нанесена паста, греется. Для разогрева припоя в качестве нагревателя может применяться строительный фен либо самодельно нажимало, рядовая зажигалка. Необходимо смотреть за тем, дабы вещество не закипало, так как это может привести к изменению его главных параметров.

Паста для пайки без паяльничка

Состав создаваемой пасты своими руками может несколько изменяться зависимо от области использования. После воздействия высочайшей температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

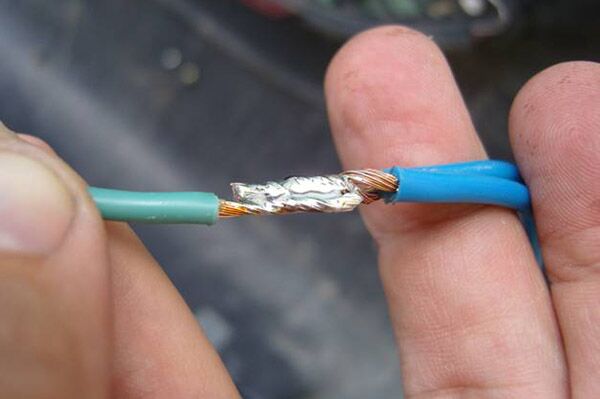

Фольга как метод пайки

Метод пайки с внедрением фольги характеризуется практичностью. Обычно, для восстановления соединения нужна всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высочайшей температуры. Из-за этого значительно увеличивается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых разных случаях. Примером можно именовать повреждение платы либо соединения проводов. Посреди особенностей проводимой работы отметим следующие моменты:

1. Осуществляется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. Из-за этого значительно увеличивается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После чего с помощью строительного фена либо другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла стремительно становится мягенькой и пластичной, после прекращения нагрева стремительно остывает и затвердевает, обеспечивая требуемую степень герметизации и крепкость.

В заключение отметим, что без паяльничка провести ювелирные работы, также пайку плат фактически нереально. Это связано с отсутствием способности направленного воздействия теплом. Но, в некоторых случаях паяльничек и другие инструменты не требуются.

Как припаять провод без паяльничка?

10034

Современные технологии упрощают наш быт: можно даже применять такую технологию, как спаять провода без паяльничка. Появилась она не так давно, но уже стала неподменна: часто ее внедрение проще, чем работа с реальным устройством.

Пайка — одна из разновидностей соединения железных частей, используемая к ненагруженным изделиям. Соединяет цветные металлы маленьких размеров, соединение другим методом, которых нереально. Применяется в электротехнике, для работы со слаботочным и среднемощным проводам. Способ паяния заключается в соединении железных поверхностей, за счет нанесения легкоплавкого металла, который имеет высочайший коэффициент сцепления с соединяемыми поверхностями и неплохую токопроводимость.

Сам инструмент — паяльничек — определяет способ нанесения соединяющего вещества. Но есть способы объясняющие, как припаять провод без паяльничка в экстремальных критериях, где нет электричества.

Пример пайки проводов без паяльничка

Материалы для пайки проводов без паяльничка

Разница между методами состоит в форме и температуре наносимого припоя. В данном случае форма материала, чем можно припаять провод без паяльничка, становится определяющей. Это припой, который может быть в разных формах:

• обычный всем состав из канифоли, олова либо олово–свинцовой консистенции в слитках;
• тот же припой, прокатанный в узкую фольгу, шириной 0,5-0,7 мм;
• паста, где припой представляет собой смесь, изготовленную из порошков и кислотного раствора разных металлов и канифоли;

Так как припаять контакт без паяльничка стало вероятным, появились и разные формы материала, использование которых позволяет применять простой источник нагрева: открытый огнь зажигалки, спиртовки либо обыкновенной свечки.

Внедрение материалов в разных состояниях, все таки имеет свои различия, к примеру выбор технологии как припаять провод без паяльничка в наушника отличается от той, которая может употребляться при пайке посуды. А метод восстановления платы будет отличаться от того, как припаять гирлянду без паяльничка.

Внедрение способа лужения при пайке

Отвечать на вопрос как запаять провода без паяльничка, начнем с способа лужения. Тем же методом можно соединять детали обыденным пайковым материалом, за ранее сделав из него стружку.

Способ заключается в том, что на железную пластинку, это может быть жестяная крышка либо уплотненная фольга, ложатся куски канифоли и оловянный либо свинцово–оловянный припой ПОС60, за ранее раскрошенные, и держится над открытым пламенем свечки, конфорки либо зажигалки (практичнее применять турбо зажигалку).

Читайте также: Катет сварного шва

В водянистую фазу опускаются за ранее очищенные от изоляции концы соединяемых проводов. Если 1-ый способ, как соединить провода без паяльничка не подходит в каком-либо случае, разглядим следующий.

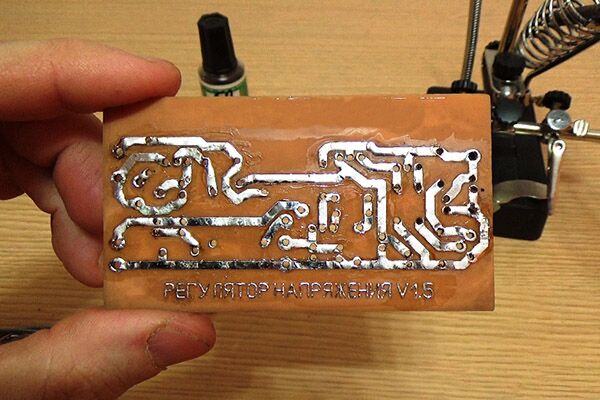

Лужение на примере печатной платы

Способ пайки фольгой

Как припаять без паяльничка провод в домашних критериях за 5 минут. Перечисленные выше способы, хоть и не сложные, но все-же требуют осторожного дела, точности движений при нагреве. Фольга представляет собой припой, прокатанный в виде узкой ленты, это очень комфортная форма, так как не размажется по излишней площади и не протечет при излишней дозе — это на физическом уровне не может быть.

Ограничений по видам, расположению и размерам контактов для этого метода нет, ним идиентично комфортно как припаять провод к плате без паяльничка, так и соединять контакты два скрученных провода.

Подготавливаем контакты: снимаем изоляцию и зачищаем от остатков. После этого соединяем концы провода способом скручивания, отрезаем подходящий кусок фольги, убираем клейкую ленту и оборачиваем ею провод. Умеренно нагреваем при помощи свечки либо зажигалки.

Особенности пайки гирлянды без паяльничка

Отличие между обыкновенными проводами и в том, как запаять гирлянду без паяльничка состоит в подготовке: при работе с гирляндой необходимо отыскать место отсоединения провода. Тут могут быть три предпосылки:

• В большинстве случаев порывы контактов происходят в блоке управления, виной всему маленькая площадь сцепления из-за тонких проводков.
• Порывы могут происходить на всей протяженности гирлянды.
• Параллельное подсоединение ламп, при перегорании какой-то из них размыкается вся цепь.

«Важно!

Работы проводим только после отключения гирлянды от сети!»

Отошедшие контакты отлично видно, в 2-ух других случаях: разрыва провода либо испорченной лампочки, поиск проводится при помощи тестера: замеряем каждую половину раздельно, на той, из которой обнаружится порыв, делится еще напополам и так пока не найдется повреждение либо нерабочий элемент.

После того как найдется место разрыва, нужно решить, как без паяльничка припаять провод гирлянды, Конкретно в данном случае удобней всего применять конкретно беспаяльный способ из-за малеханького поперечника проволоки. Более подходящим тут оказывается внедрение пасты и термоусадочной трубки. Дальше все по схеме:

• обрезаем провод в месте разрыва;
• зачищаем провода;
• заблаговременно одеваем трубку и сдвигаем ее в сторону (до окончания пайки);
• делаем скрутку и наносим пасту, но не соприкасаемся с краями изоляции;
• умеренно нагреваем пламенем свечки либо зажигалки, пока припой не воспримет подходящую консистенцию;
• на остывшее место одевает изоляционную трубку и также нагреваем ее.

Читайте также: Подрез сварного шва

Если появилась неувязка, как припаять наушники без паяльничка, решите ее этим же способом, как и ремонт гирлянды.

Еще одним хорошим методом пайки без паяльничка является свечка и медный провод. Конструкцию видно на рисунке.

Пайка при помощи свечи

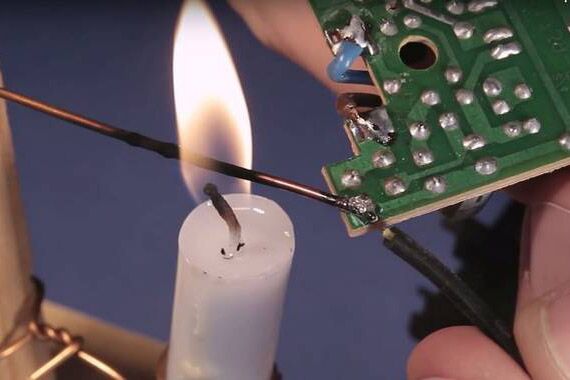

Особенности пайки проводов к плате без паяльничка

«Важно!

Плата представляет собой многокомпонентную конструкцию из разнородных материалов, отличающихся по плавлению, огнестойкости, потому внедрение открытого огня поблизости — исключено.»

Это усложняет решение задачи, как припаять без паяльничка провод к плате. Для этого метода нам пригодится источник высочайшей температуры, но без открытого пламени. Припой может быть применен в хоть какой форме, которая имеется: фольга, паста, слиток.

В этом способе без самого паяльничка обойтись можно, но придется отыскать ему подмену. Для этого необходимы три компонента:

1. Нажимало, в качестве которого может быть применен железный предмет с температурой плавления выше 350 ºC (скрепка, заточенная медная проволока, гвоздь и т. д.);
2. Ручка либо держатель, обеспечивающие неопасную работу, это может быть и полоса натуральной не плавящейся ткани (джинсовая, хлопковая, вата) либо плоскогубцы;
3. Источник огня, в качестве которого можно применять турбо зажигалку, свечку, в домашних критериях — горелку газовой плиты;
4. В качестве припоя применяются все виды материала.

Заключение

Для того дабы знать, как запаять провода без паяльничка довольно обусловиться с:

• существующими модификациями припоев, это: паста, слитки, фольга;
• особенностями и специфичностью работы ремонтируемых устройств.

Если вы обусловились, как спаять контакты без паяльничка, то принципиально еще знать, что при использовании пасты либо фольги раздельно обрабатывать канифолью не надо. Она уже заходит в состав этих припоев, а вот если вы используете стандартный сплав, то канифоль нужна.

В целом пайка проводов без паяльничка может поменять обыденный способ, но в случае с ремонтом платы, лучше перепроверить ее контакты в стационарных критериях.

Как можно припаять без паяльничка – принципы холодной пайки и обзор приспособлений для соединения проводов между собой

Холодная пайка — это ценный навык. Есть много ситуаций, когда возможность ремонта либо модификации электроники вправду может спасти ваш денек. Но большая часть людей не носят с собой паяльничек и даже если у вас есть паяльничек, то может не быть доступа к электричеству. Как припаять без паяльничка?

Итак, сейчас я собираюсь показать для вас, как запаять, используя объекты и приспособления, которые находятся вблизи с вами (и мало припоя).

Шаг 1: Поглядите видео

Поглядите видео, в каком отражен этот проект.

Шаг 2: Непременное предупреждение о мерах безопасности

Этот проект подразумевает работу с открытым огнем. Потому непременно примите все нужные меры безопасности. Всегда пристально смотрите за огнем и никогда не оставляйте его без присмотра. Держите вблизи ответственного взрослого со средствами пожаротушения. Приложите все усилия, дабы держать огнь вдалеке от легковоспламеняющихся предметов. Опасайтесь свободной одежки и волос. Будьте аккуратны, дабы не обжечься, в особенности при работе с объектами, которые находятся в огне либо нагреты на огне. По способности носите огнестойкие перчатки. Я не несу ответственности, если вы сожжете что-либо либо получите ожог.

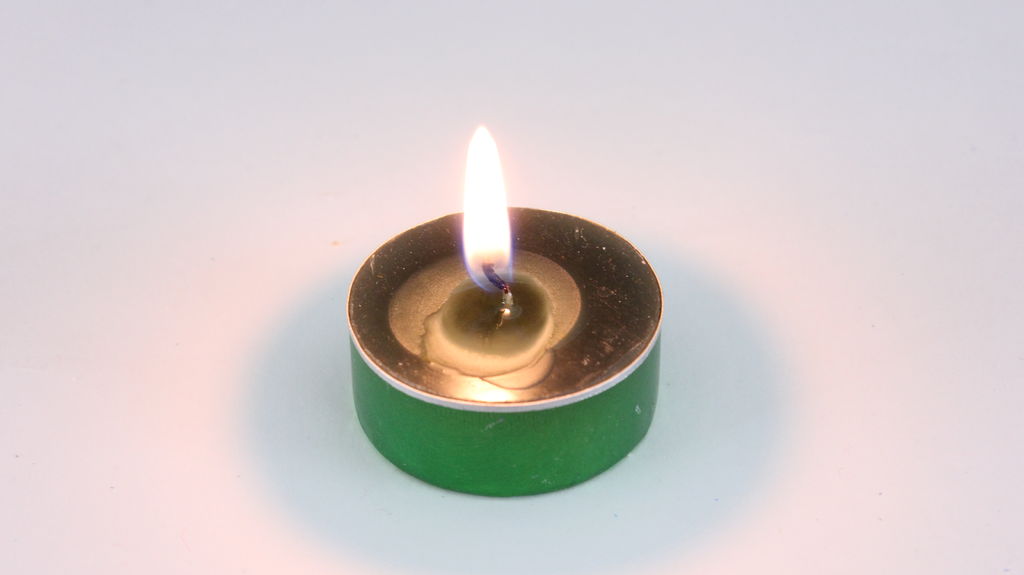

Шаг 3: Найдите источник жара

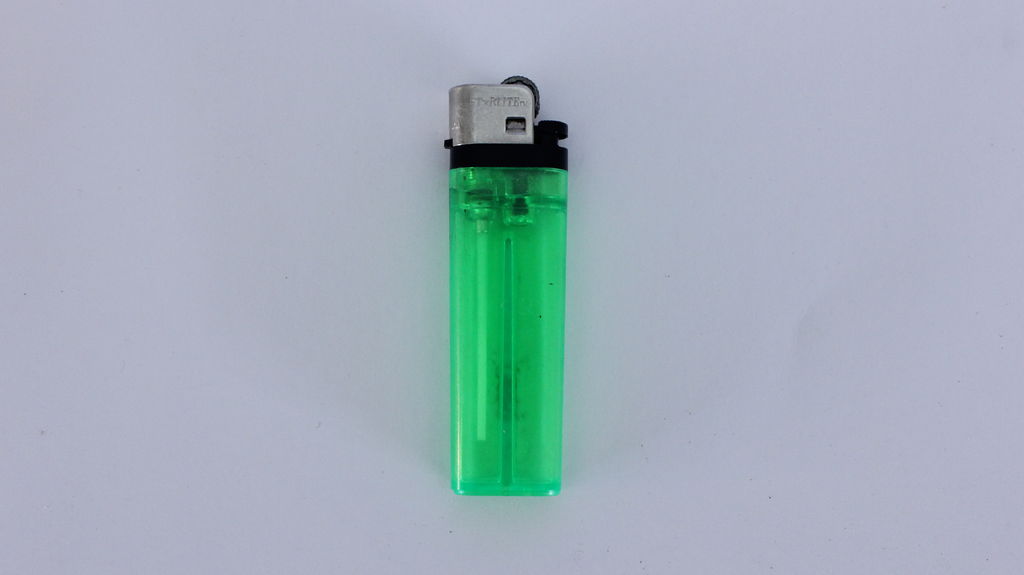

1-ое, что для вас необходимо, это соответственный источник тепла. У вас есть много доступных вариантов. Вы сможете применять все, что способно подогреть кусочек металла до температуры плавления вашего припоя (между 200°C и 370°C).

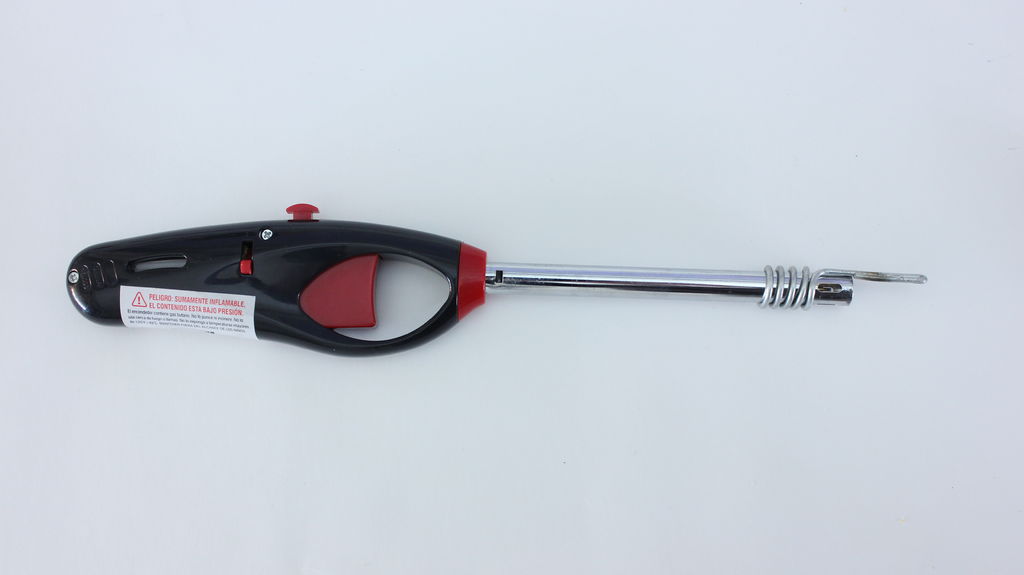

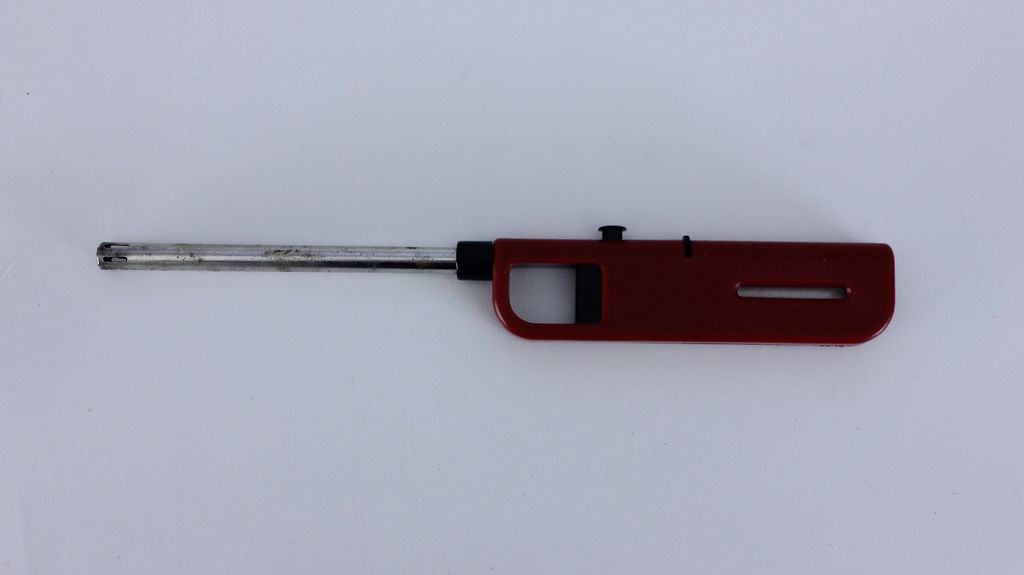

Бутановые зажигалки работают в этом плане идеальнее всего, но вы также сможете применять свечки, масляные лампы, спиртовые горелки либо даже открытые костры.

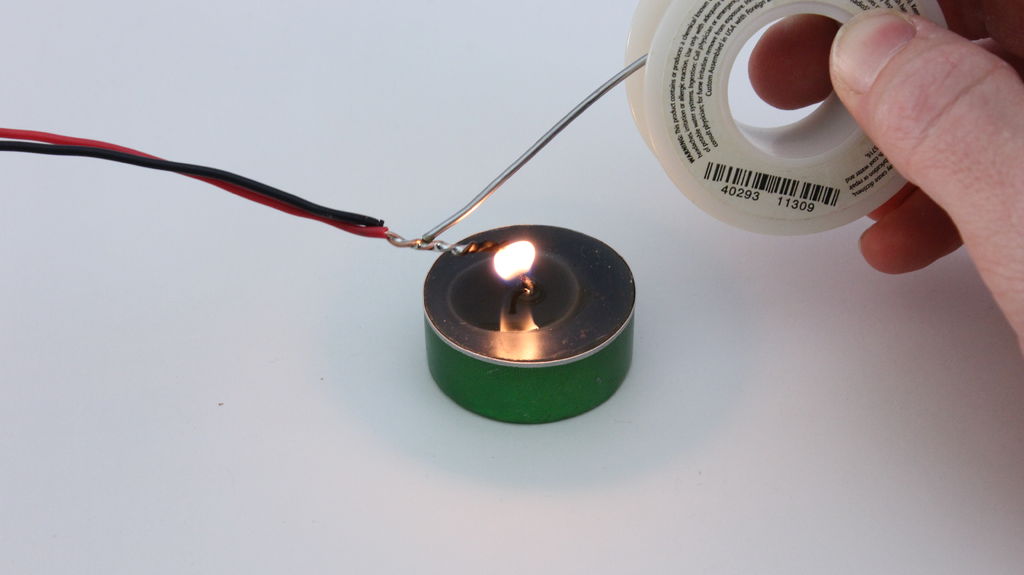

Шаг 4: Пайка впрямую нагретых проводов

Показать еще 4 изображения

Самый обычной вид пайки — это просто соединить два провода вкупе. Это можно выполнить, нагревая провода впрямую без паяльничка.

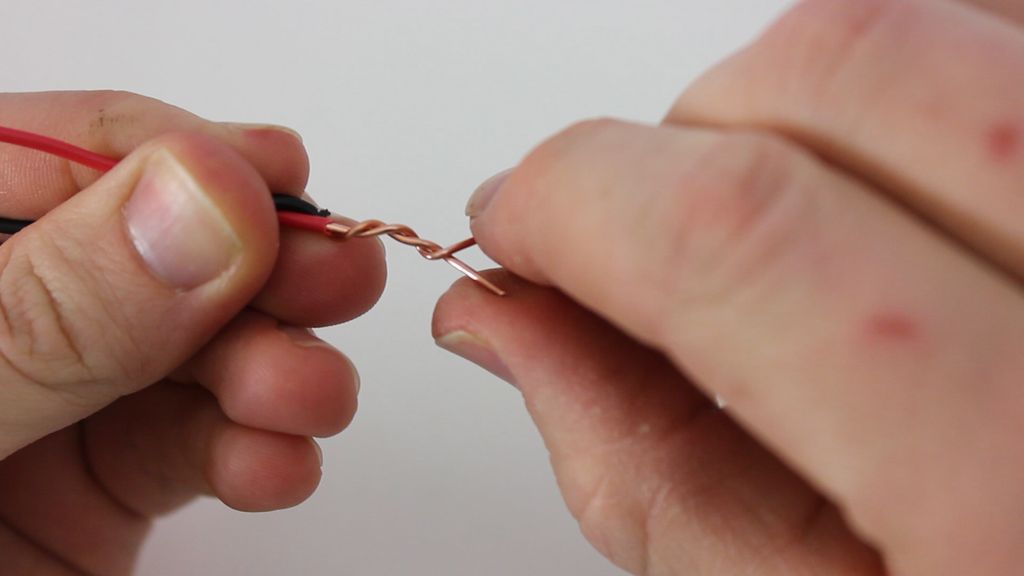

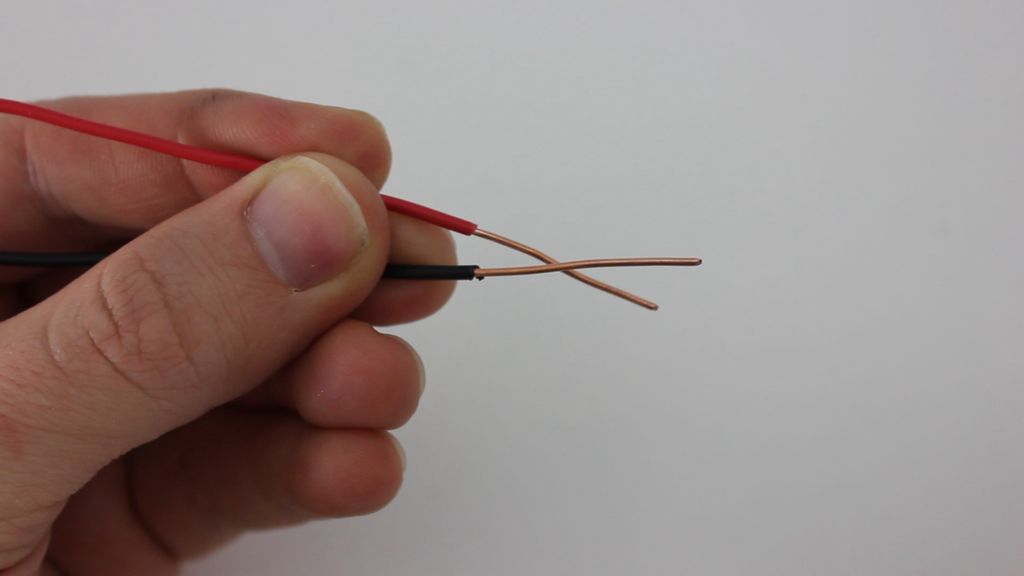

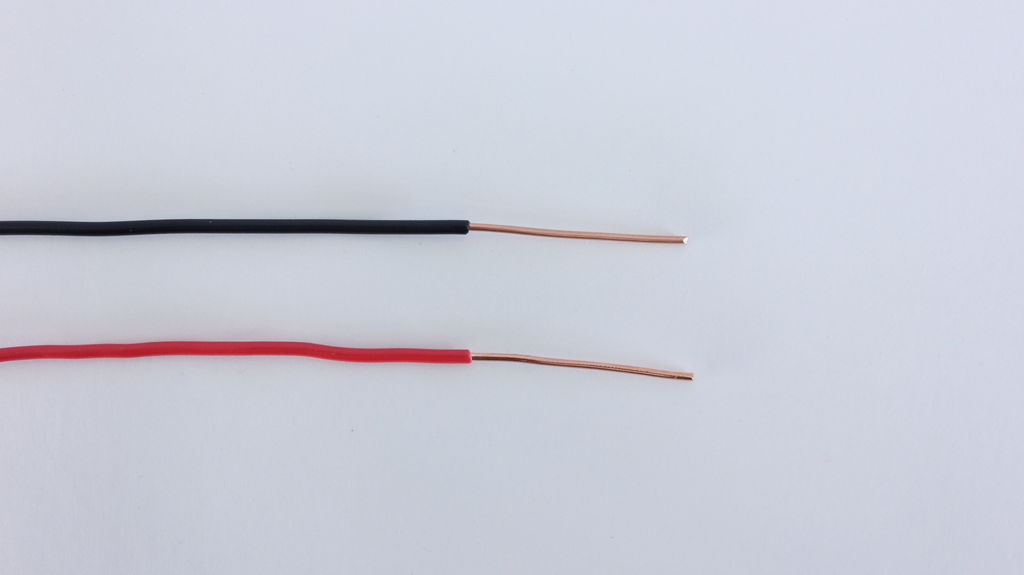

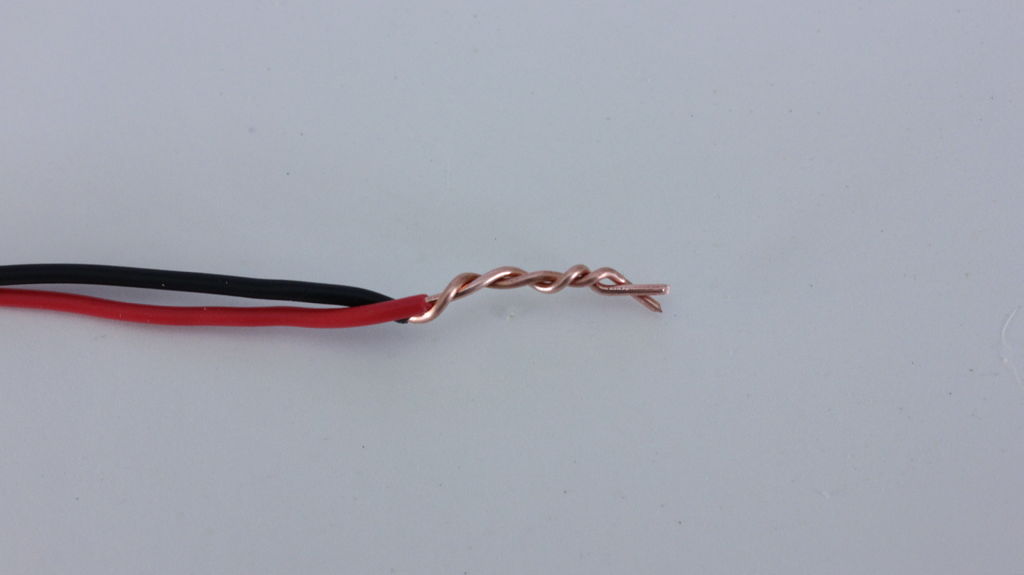

Возьмите два провода и снимите изоляцию с их концов. Для вас необходимо снять около 2-3 см изоляции, а потом плотно скрутить провода.

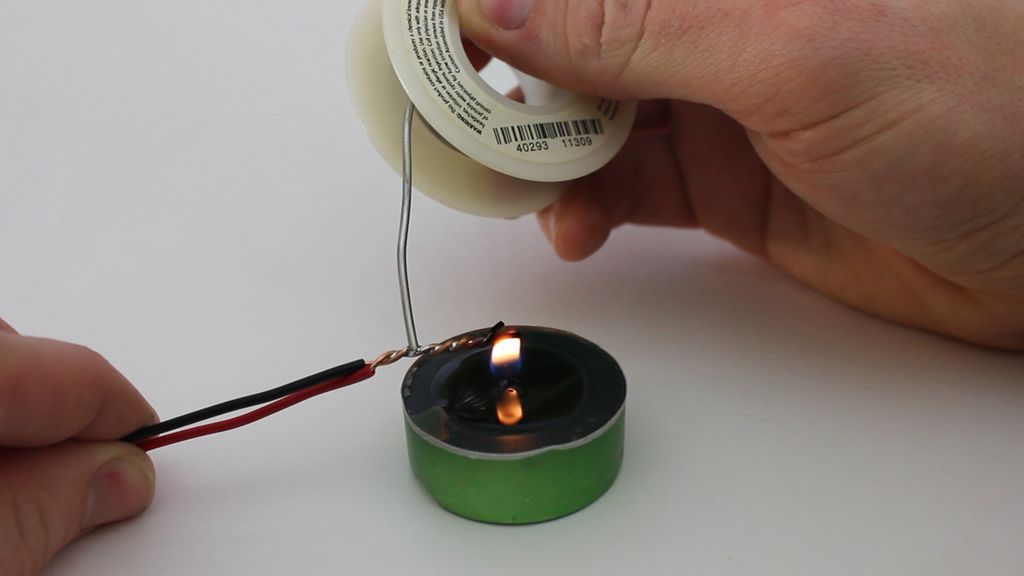

Дабы спаять провода, мы будем нагревать их концы и наносить припой на обратную сторону открытой части (см. фото). Не пытайтесь наносить припой на подогретую область, так как сажа и другие хим остатки могут скапливаться на этой области и мешать правильному прилипанию припоя.

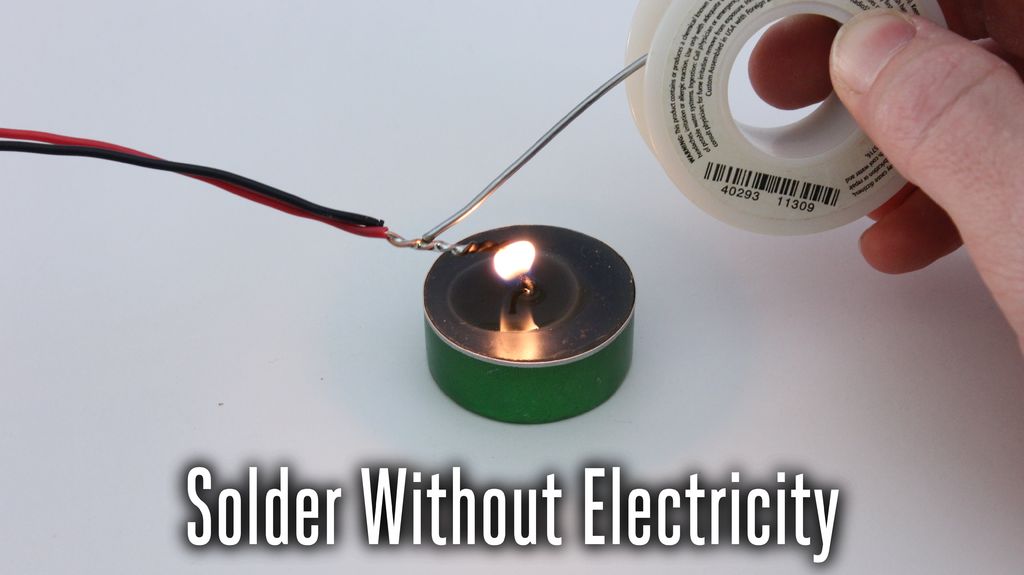

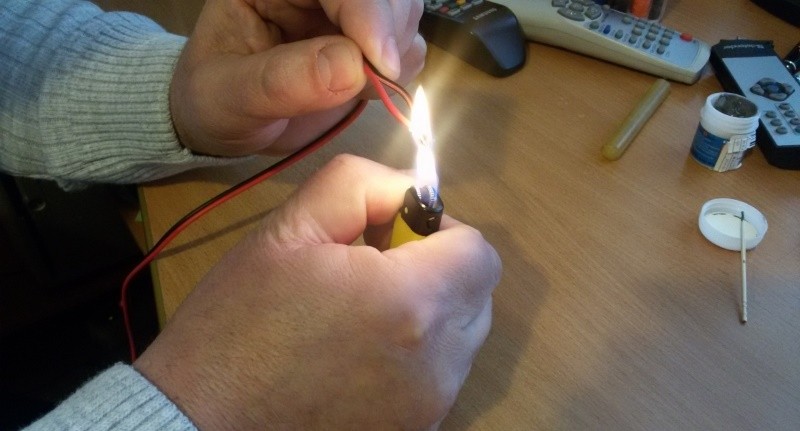

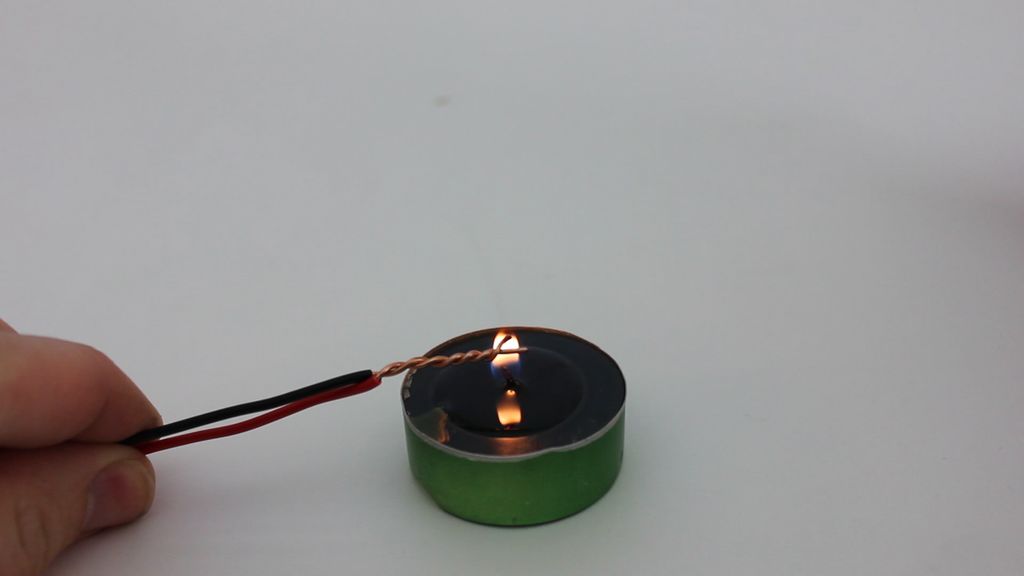

Возьмите свой источник тепла (лучше свечу либо зажигалку) и используйте его, дабы подогреть концы проводов. Подождите около 20 секунд, пока провода не нагреются. Потом медлительно нанесите припой на другую сторону обнаженного участка провода.

Если припой не плавится, дайте проводам нагреться еще мало. Для вас необходимо, дабы провода были довольно жаркими, дабы верно паять припой, в неприятном случае вы сможете получить холодное соединение.

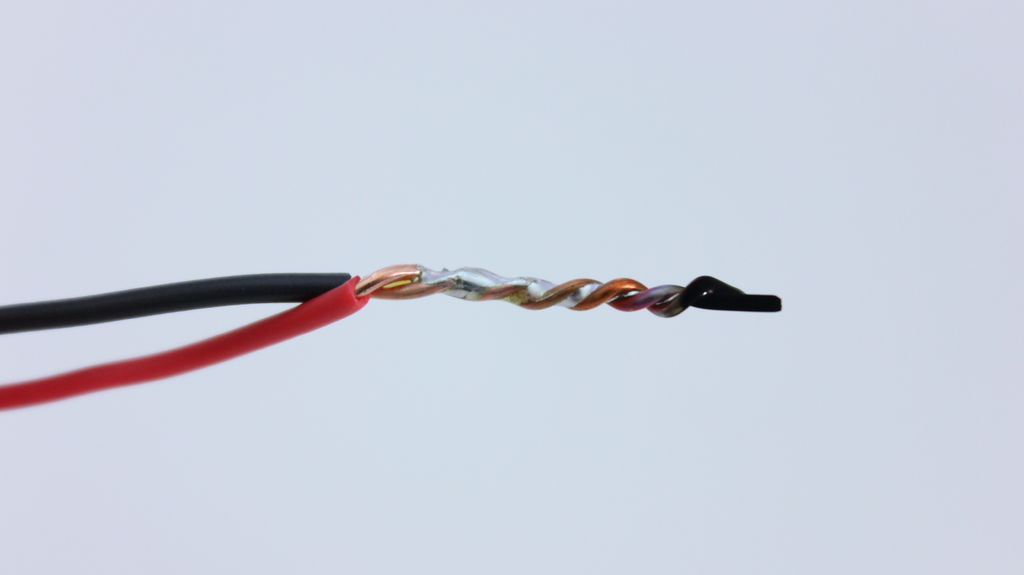

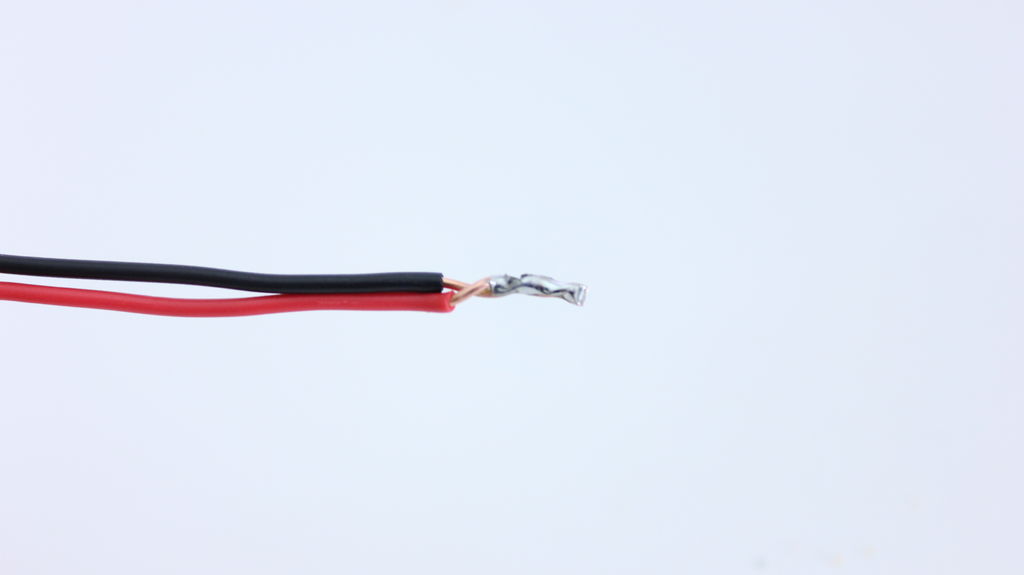

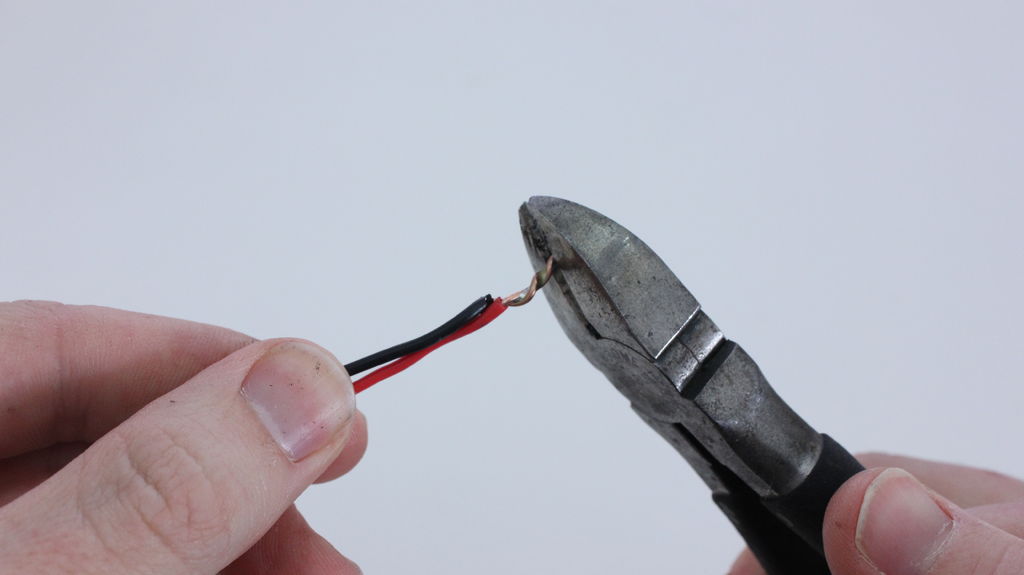

Как у вас будет не плохое спаяное соединение, отрежьте непаянный участок обнаженных проводов. Таким макаром у вас остается только маленький спаяный участок соединения. По способности также рекомендуется изолировать любые соединения при помощи термоусадочной трубки либо изоленты.

Шаг 5: Найдите хоть какой ненадобный кусочек метала, дабы применять его как паяльничек

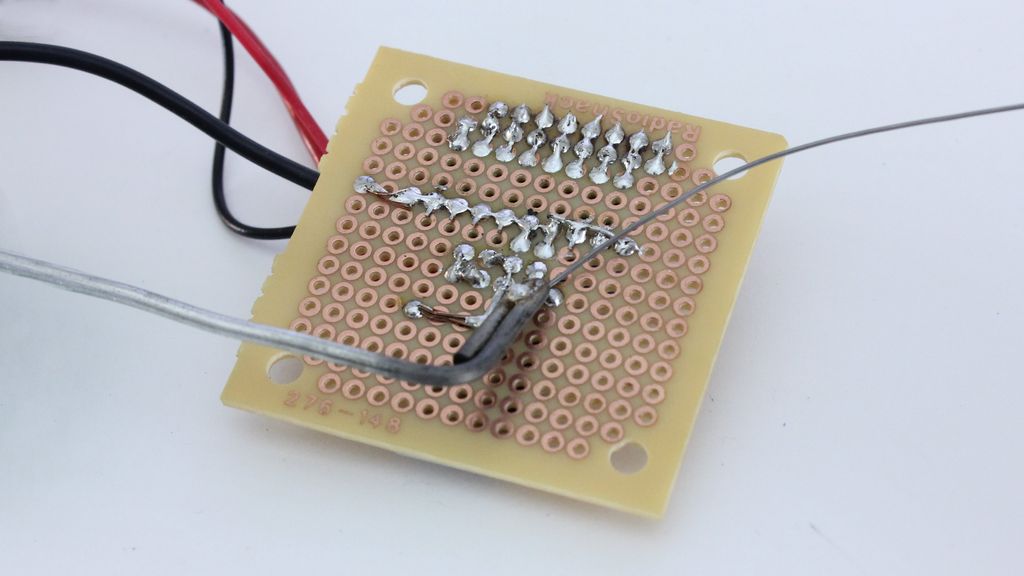

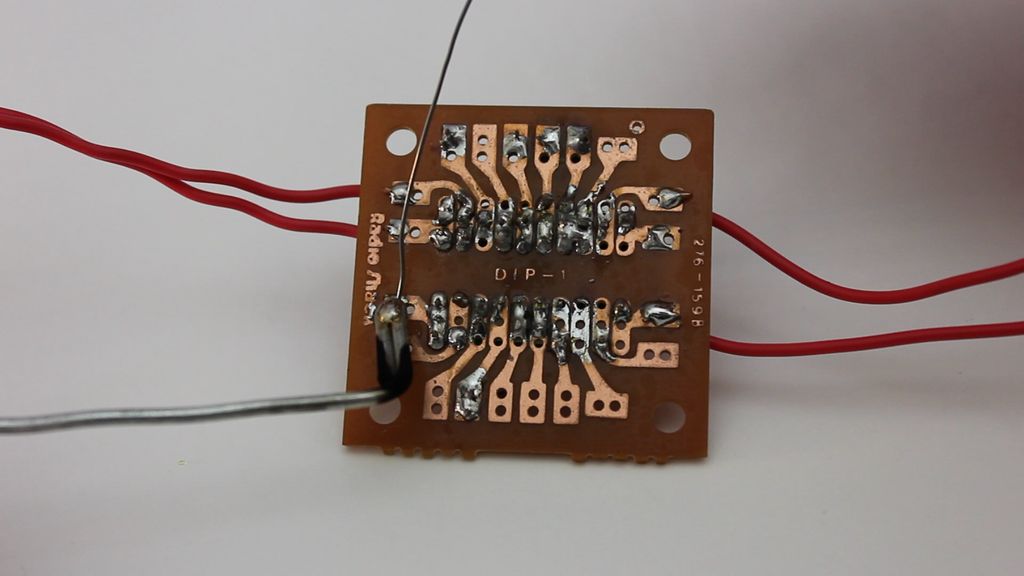

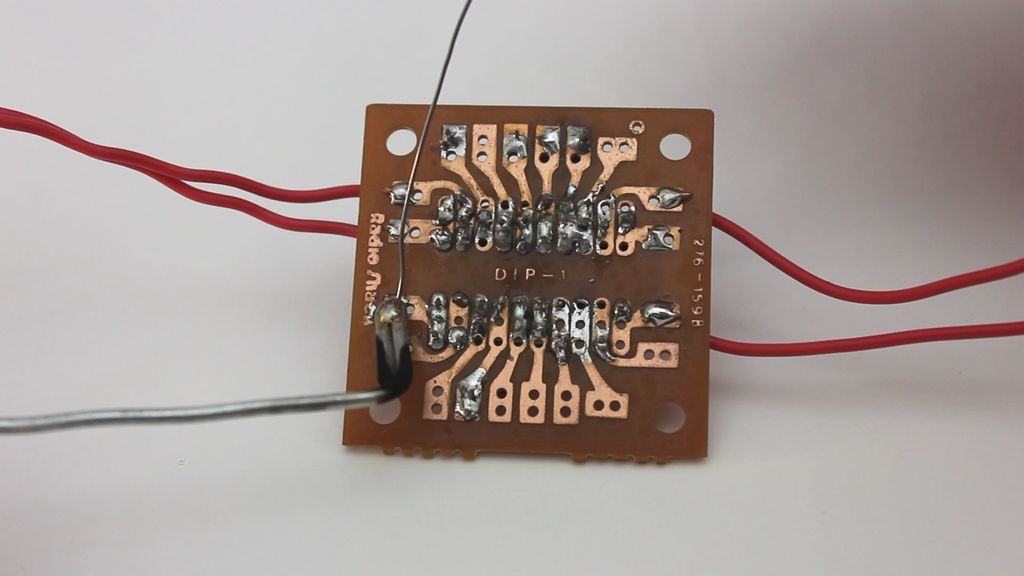

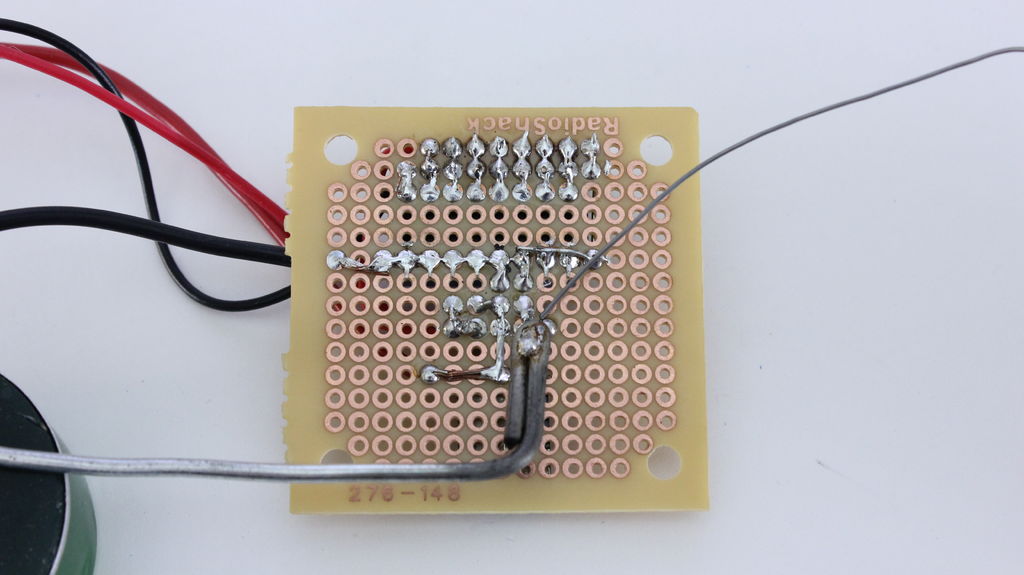

При пайке на печатной плате, вы не сможете подогреть её впрямую открытым пламенем. Потому для вас необходимо применять что-то в качестве паяльничка. Вы сможете отыскать для этого подходящий кусочек металла.

Сталь — неплохой материал для этих целей. Она сильна, отлично сохраняет тепло и очень распространена. Таким макаром, вы сможете достаточно просто отыскать сталь фактически всюду. Медь тоже подойдёт, но она остывает намного резвее, чем сталь. Потому, если вы используете медь, для вас необходимо будет работать стремительно.

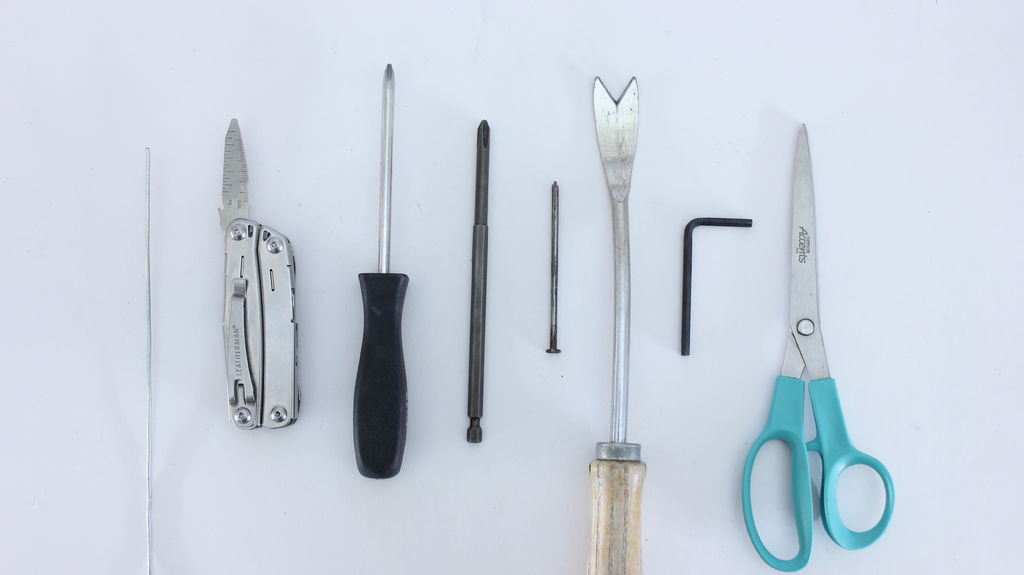

Вот несколько примеров того, что может подойти:

• железная проволока (более 14 калибра)
• гвозди
• отвертка
• болты
• биты для мультитула
• арматура

Чем толще объект, тем больше тепла будет нужно для его нагрева до соответственной температуры. Потому для маленьких источников тепла, таких как свечки и зажигалки, используйте более тонкие паяльнички. Для более больших источников тепла, вы сможете применять огромные паяльнички.

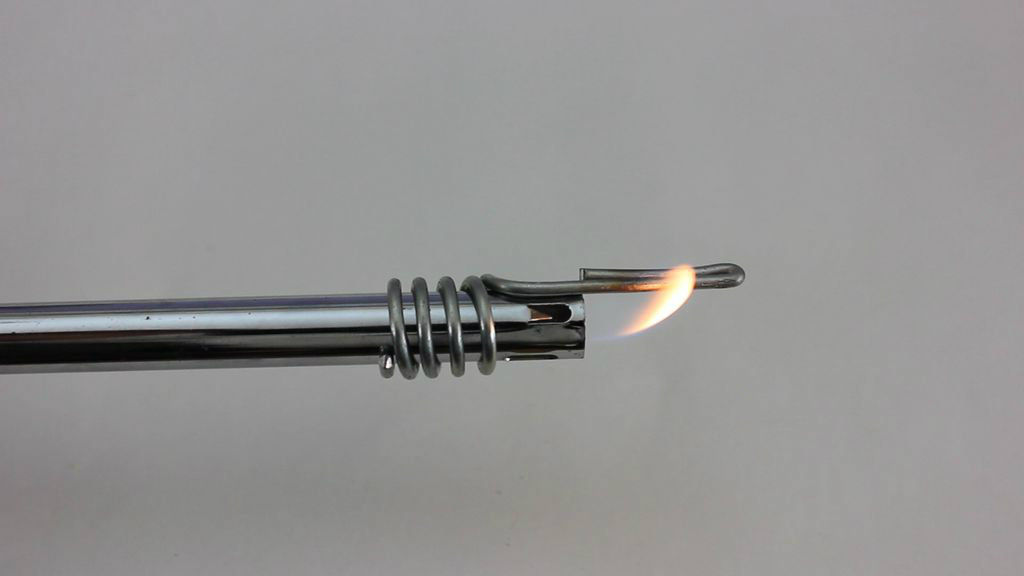

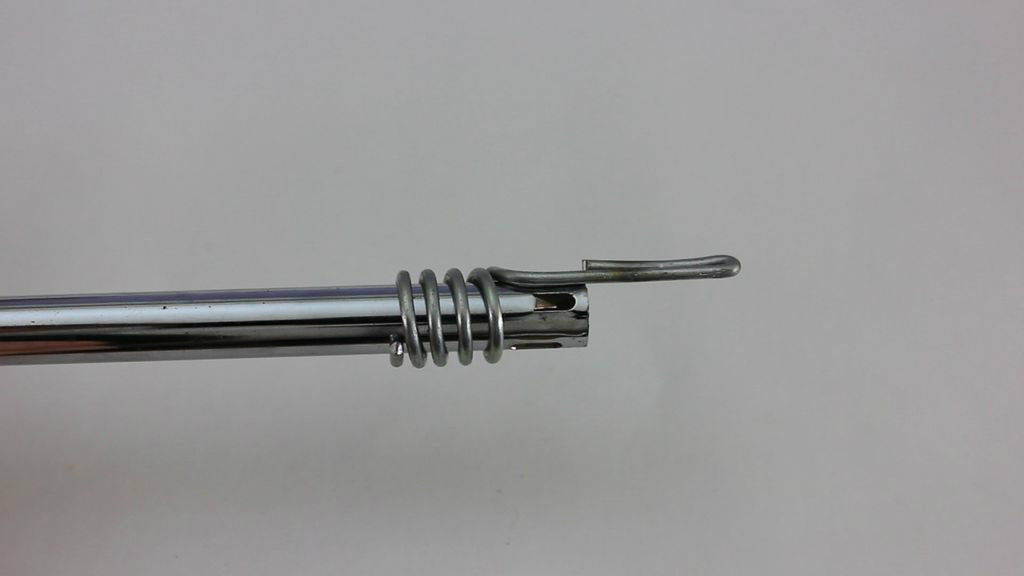

Шаг 6: Создание паяльничка для применения с маленькими источниками тепла, такими как свечки и зажигалки

Показать еще 7 изображений

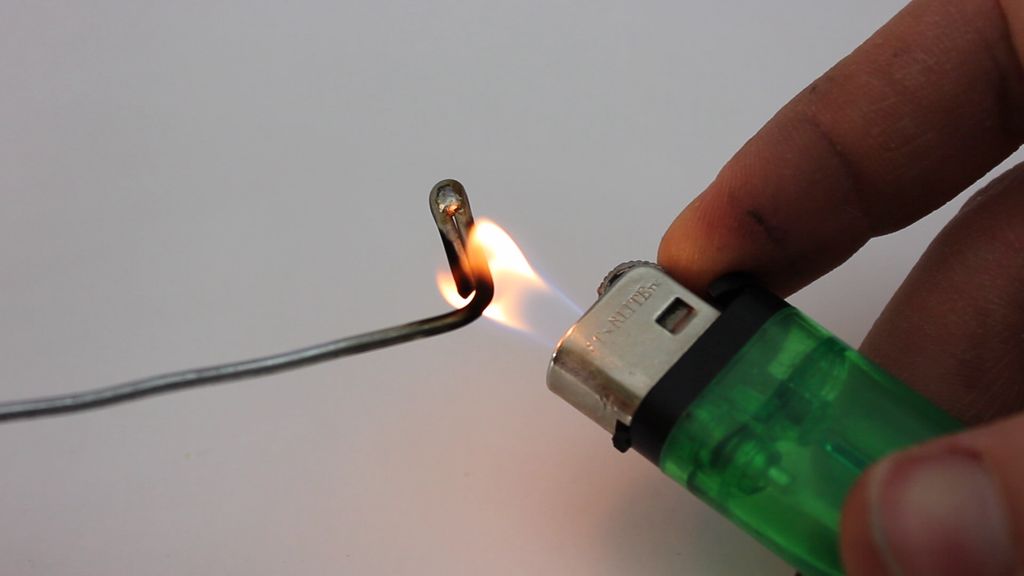

При работе с маленькими источниками тепла, такими как зажигалки и свечки, нужно применять маленькой паяльничек. Безупречный материал для этого — железная проволока 14 калибра. Она довольно мала, дабы стремительно греться, но довольно велика, дабы довольно длительно задерживать тепло для пайки. Также совсем не сложно согнуть проволоку в всякую форму, с которой для вас комфортно работать. Но если вы не сможете отыскать железную проволоку, вы сможете применять гвозди и отвертки соответственного размера.

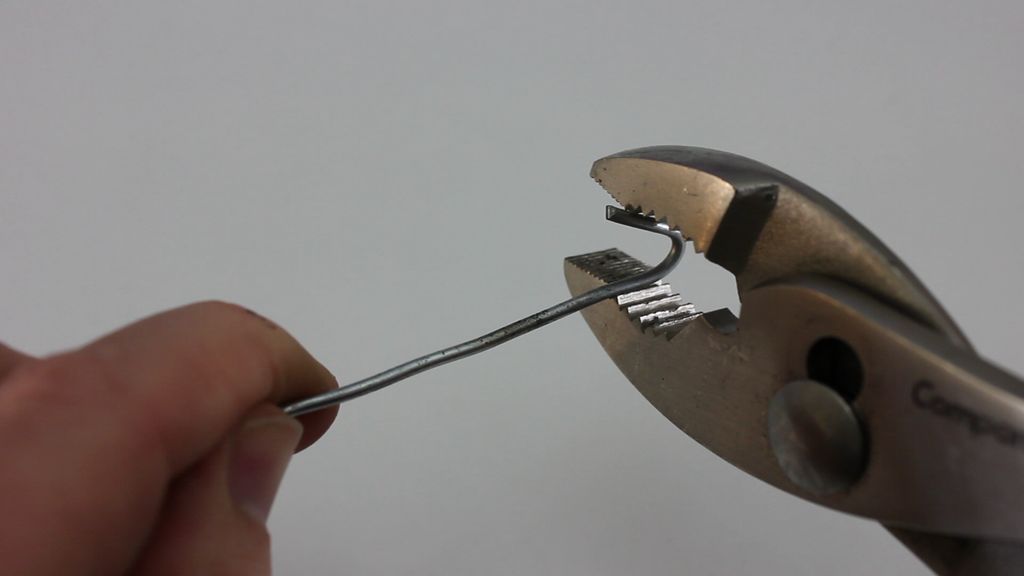

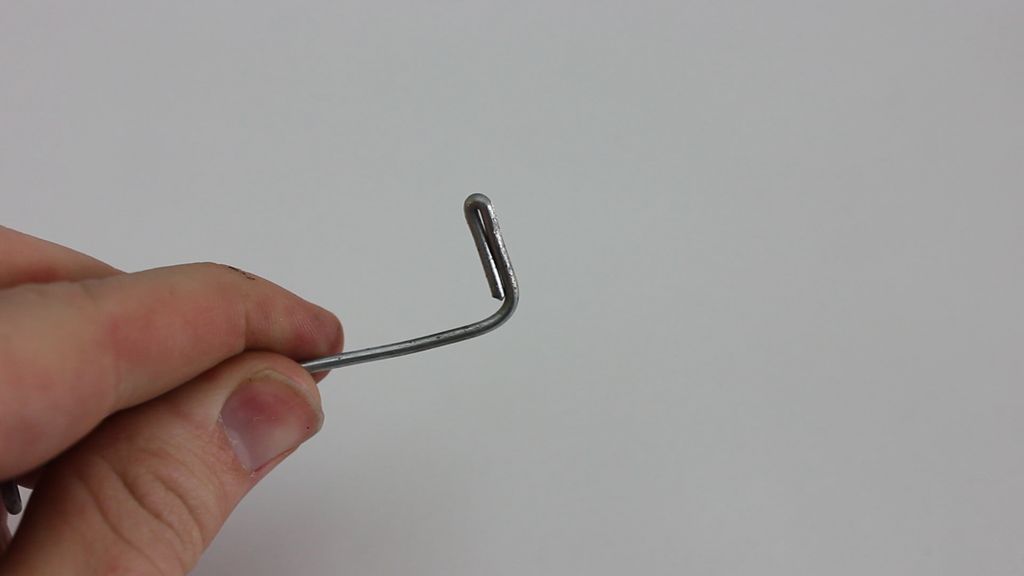

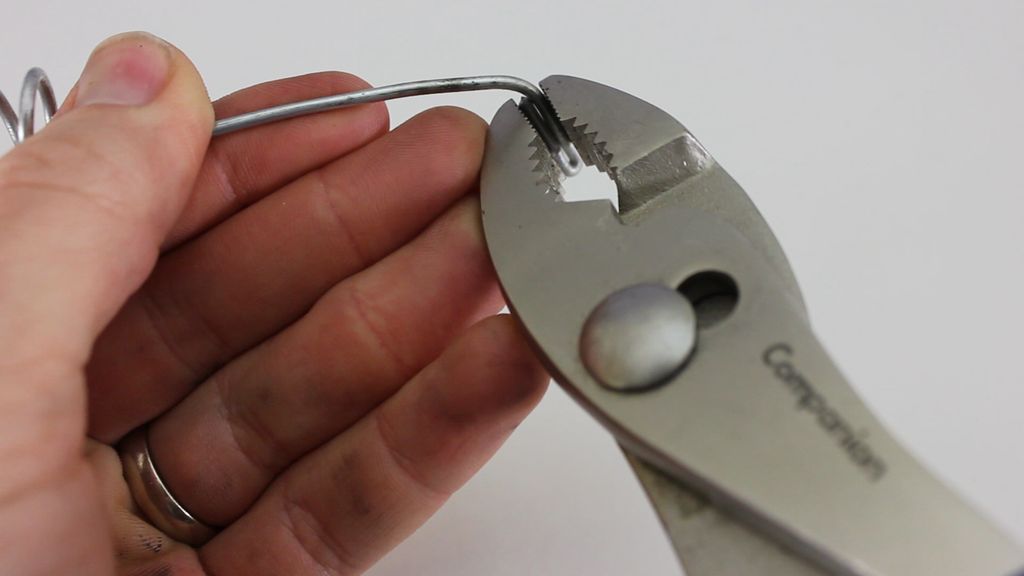

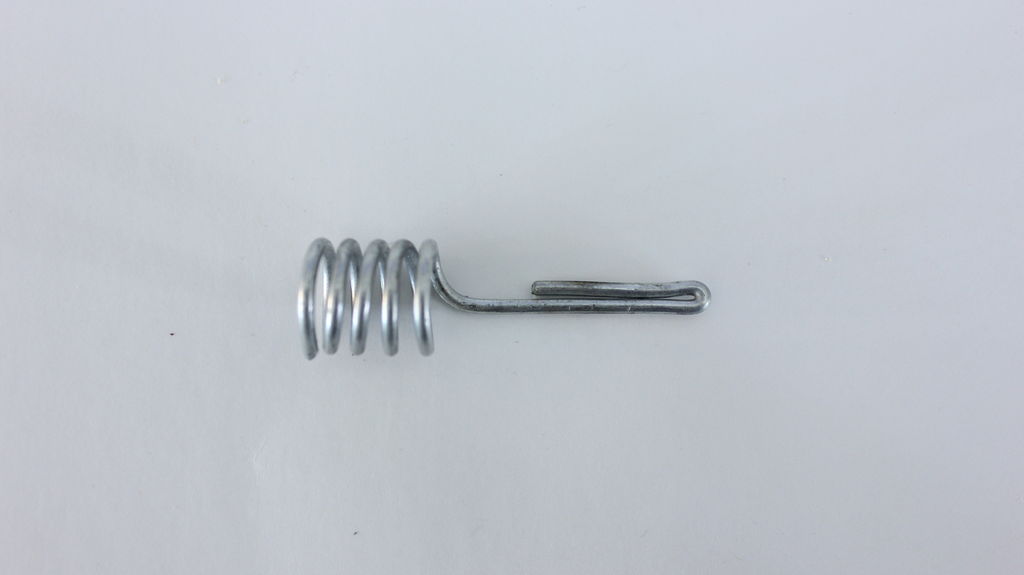

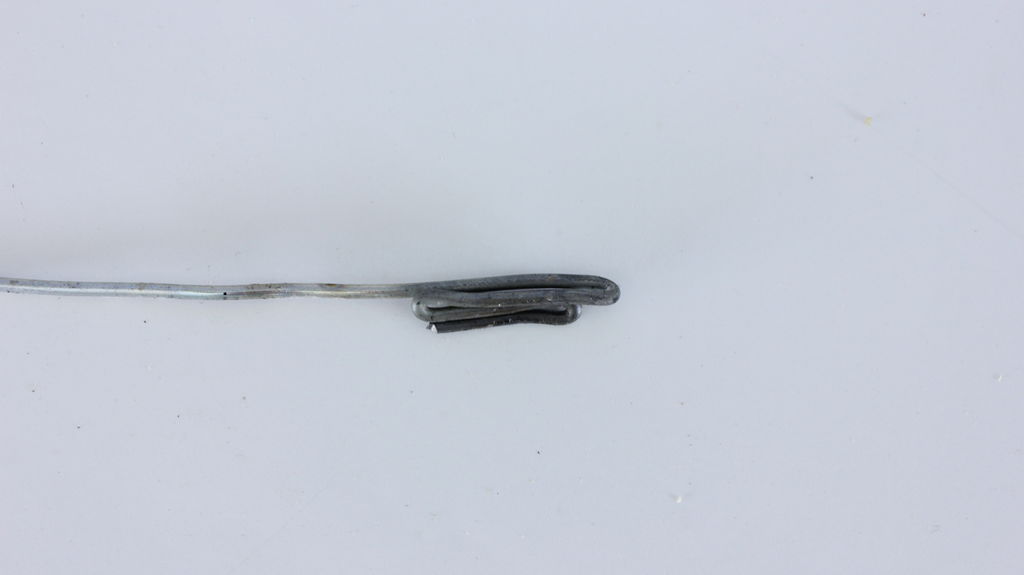

Я согнул конец провода. Это практически удвоило толщину наконечника паяльничка. Потом я согнул конец провода под углом 90 градусов. Форма буковкы «L» упрощает попадание пламени под кончик.

Почти всегда вы, возможно, будете держать паяльничек раздельно от источника тепла. Но в случае с кухонной зажигалкой можно просто прикрепить провод к концу этой зажигалки. Все, что для вас необходимо выполнить, это обернуть проволоку вокруг железной шеи зажигалки и расположить наконечник паяльничка над пламенем.

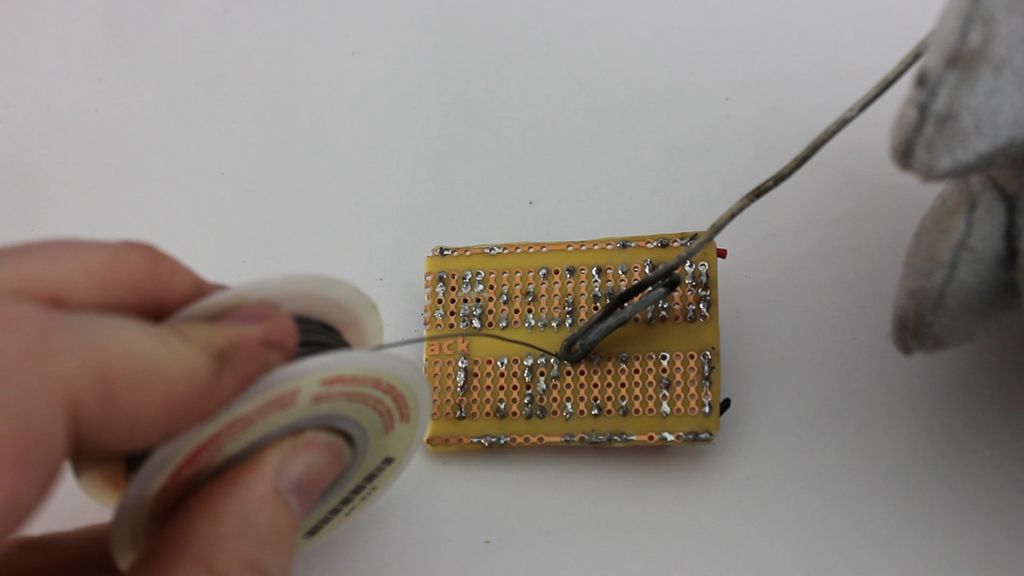

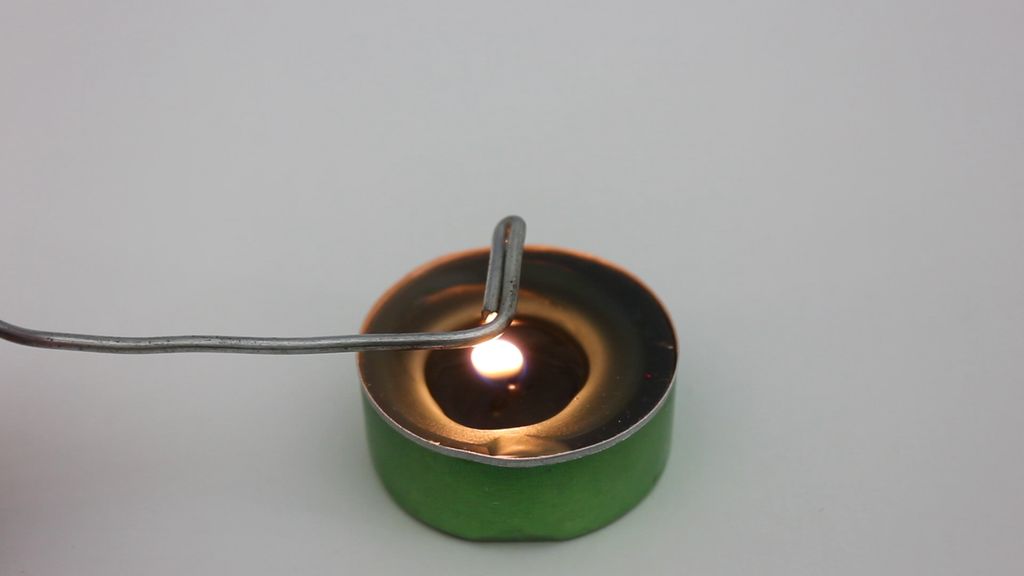

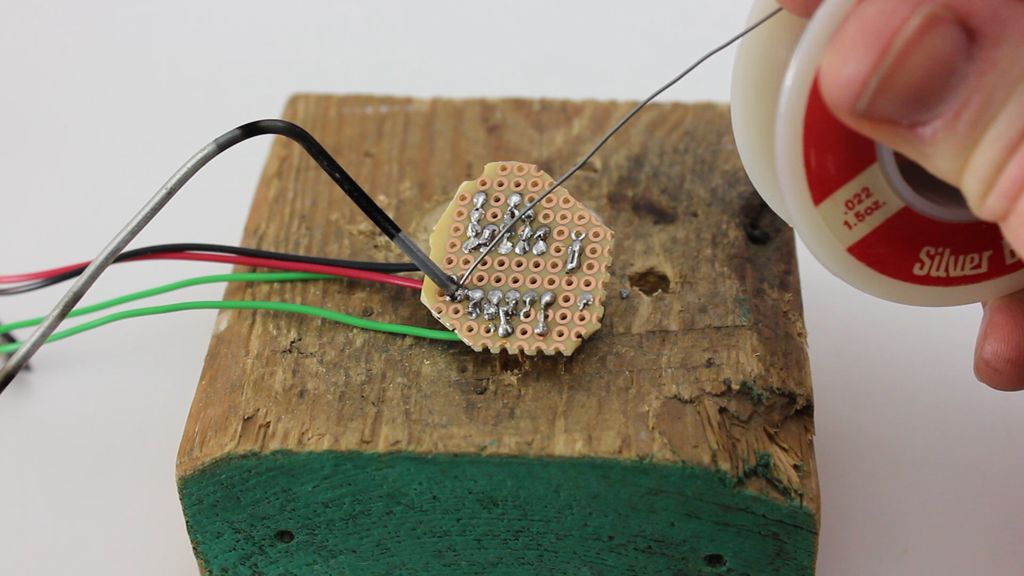

При использовании паяльного инструмента для вас необходимо подогреть участок металла на расстоянии около 2 см от его конца. Это оставляет другой конец инструмента незапятнанным и свободным от окисления либо хим остатков.

Дайте металлу нагреться в течение 10-20 секунд. Потом стремительно переместите его на составляющие, которые вы желаете паять. Обычно у вас будет довольно времени для пайки 1-го соединения. Потом расположите инструмент назад на пламя и дайте ему опять нагреться.

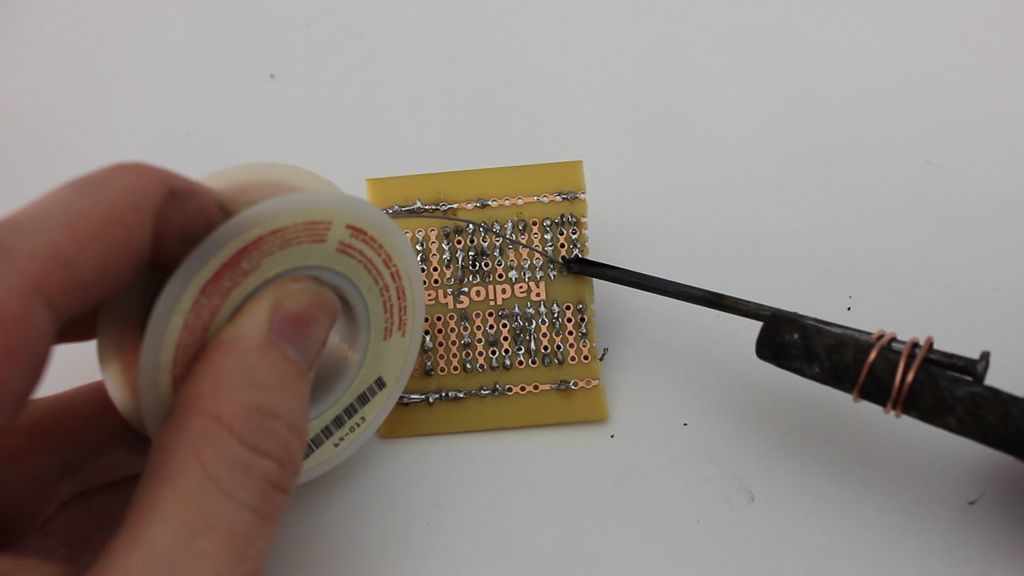

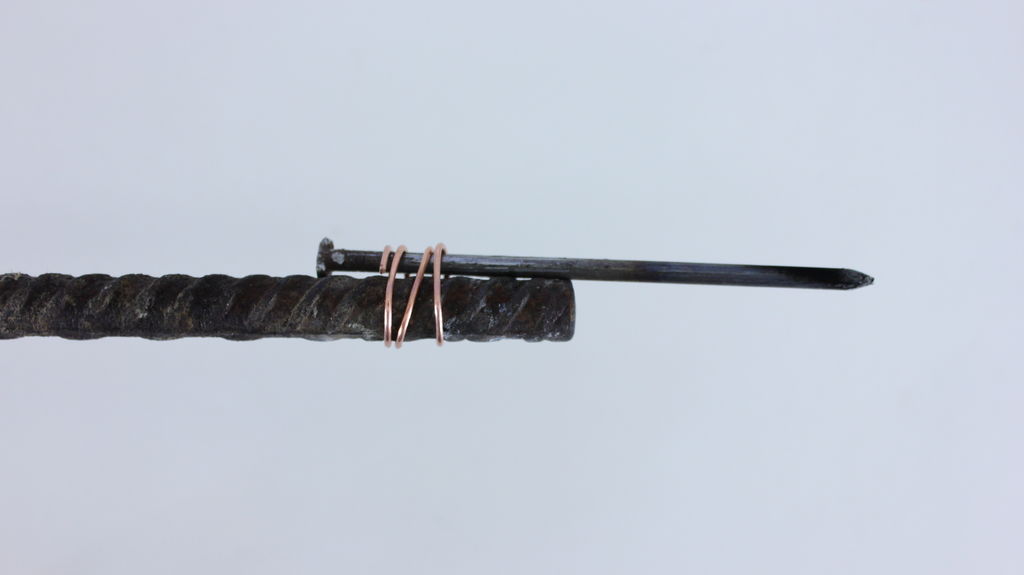

Шаг 7: Создание паяльничка для применения с большенными источниками тепла, такими как открытый огнь

Показать еще 5 изображений

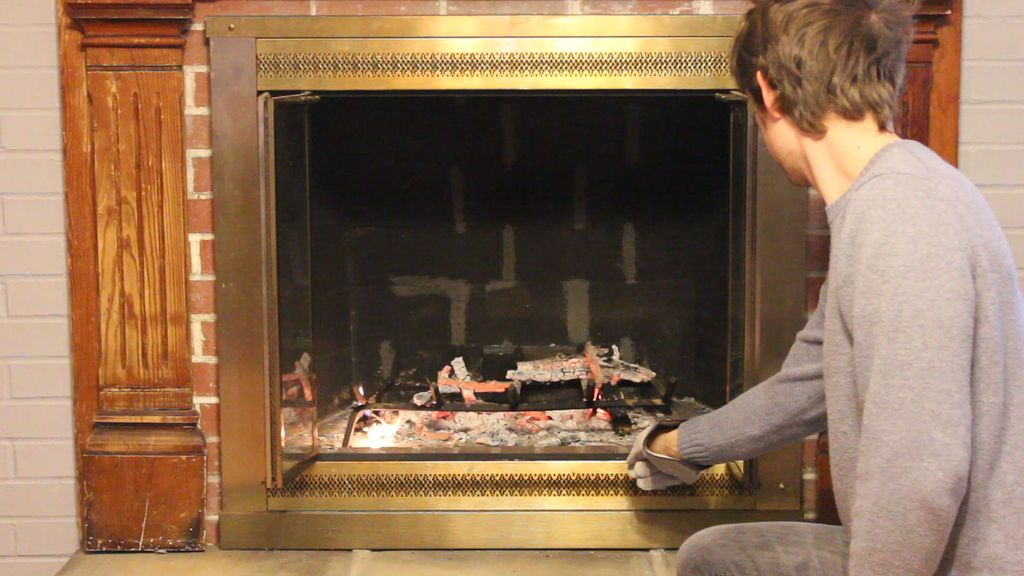

Если вы работаете с огромным источником тепла, таким как камин либо костер, то для вас необходимо подойти к процессу малость по-другому. Сначала, для вас необходимо будет принять дополнительные меры предосторожности. Носите огнестойкие перчатки и, когда это может быть, при работе с нагретым паяльным инвентарем используйте железные щипцы либо плоскогубцы.

Дровяной огнь намного жарче, чем свеча либо зажигалка. Потому для вас пригодится инструмент, который дозволит работать на неопасном расстоянии. Для этого вы сможете применять длинноватую проволоку либо прикрепить паяльничек к концу негорючего стержня, такового как кусочек металлической арматуры.

Открытый огнь дает еще больше тепла, чем зажигалка, но его еще труднее держать под контролем. Так что вы, возможно, возжелаете, дабы ваш паяльничек был изготовлен из более толстого металла. Это поможет паяльничку выудить и сохранить больше тепла. Если вы используете проволоку в качестве инструмента для пайки, вы сможете выполнить наконечник толще, сложив конец проволоки в пару раз.

Как и где вы нагреваете инструмент для пайки, находится в зависимости от того, с каким огнем вы работаете. Жаркие угли, обычно, будут более устойчивым источником тепла, чем пляшущее пламя, но для нагрева вашего паяльного инструмента для вас пригодится много жарких углей. Может быть, для вас придется применять способ проб и ошибок, пока вы не почувствуете, как всё работает. Дабы облегчить для себя жизнь, начните с большего огня. Это даст для вас больший и поболее долгоиграющий пласт угля.

После того, как вы нагрели инструмент, стремительно переместите его к объекту, который вы желаете паять. Когда инструмент для пайки больше не сумеет расплавить припой, возвратите его назад в огнь и разогрейте.

Шаг 8: Используйте ваши способности, дабы сохранить своё время

Сейчас у вас есть познания и способности, которые позволят для вас паять где угодно. Они вправду могут для вас понадобиться в чрезвычайной ситуации. Так что начните включать маленькое количество припоя в свои наборы для выживания и аварийные наборы.
