Как алюминий соединить с медью

Для правильного и надёжного соединения проводов принципиально учесть материал, из которого сделаны жилы кабельно-проводниковой продукции. Если не учесть данный фактор, соединение возможно окажется недостаточно надёжным. Разглядим, можно ли соединять медный и дюралевый провода, с обзором действенных и неэффективных методов и вероятных последствий ошибок в таких соединениях.

Можно ли соединять

Предпосылки нежелательности выполнения соединений медных и дюралевых проводов объясняются различными хим качествами обозначенных металлов. Отрицательные моменты связаны приемущественно с дюралевой жилой и вызываются воздействием следующих причин:

• алюминий интенсивно окисляется на открытом воздухе, вступая в реакцию с кислородом. При тесноватом контакте с медной жилой обозначенный процесс проходит существенно лучше. Образовавшаяся оксидная плёнка обладает сопротивлением, значительно превосходящем эту величину для самого материала. В итоге такового окисления соединение начинает греться в процессе использования,
• более сильный нагрев алюминия, по сопоставлению с медью, связан с наименьшим значением электропроводимости данного материала. Потому соединение огромное количество раз успевает нагреться и остыть, с подходящим температурным расширением и сжатием, что ослабляет контакт и приводит к ещё большему перегреву,
• алюминий не совместим с медью гальванически. В процессе соединения обозначенных металлов между ними появляется хим реакция электролиза, ускоряющая коррозийный эффект, с усилением обрисованных выше ненужных моментов.

Вероятные задачи такового соединения

В итоге неверного соединения алюминия с медью, может быть появление следующих заморочек:

• перегрева,
• ослабления контакта,
• оплавления.

Более ненужное последствие контакта медных и дюралевых жил – куцее замыкание, что связано с риском сотворения аварийной ситуации. Менее опасное, но также ненужное явление – исчезновение контакта после определённого времени эксплуатации.

Также читайте: Как подключить датчик движения к лампочке

Действенные методы

Разработаны действенные методы, дозволяющие без особых неблагоприятных последствий соединить медные и дюралевые проводники. Разглядим правильные способы соединения детальнее.

На болтах

Проводники можно соединить при помощи болтов. Для этого очищенная жила изгибается кольцом по поперечнику болта. Между головкой болта, гайкой и кольцами жил прокладываются железные шайбы. Лучше применять шайбы, сделанные из нержавеющей стали. Между гайкой и последней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта со временем.

Болтовое соединение

После сборки таковой конструкции, гайка плотно затягивается. Контакт защищается изолентой.

Данный метод обеспечивает достаточную надёжность и нивелирует нехорошие последствия контакта разных материалов. В случае необходимости приобретенный узел можно разобрать, выполнив ревизию контакта, подмену проводников либо крепёж дополнительных жил. Минус – в огромных габаритах такового соединения.

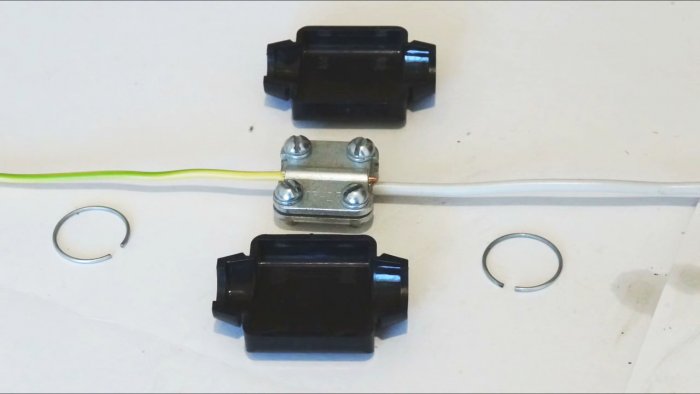

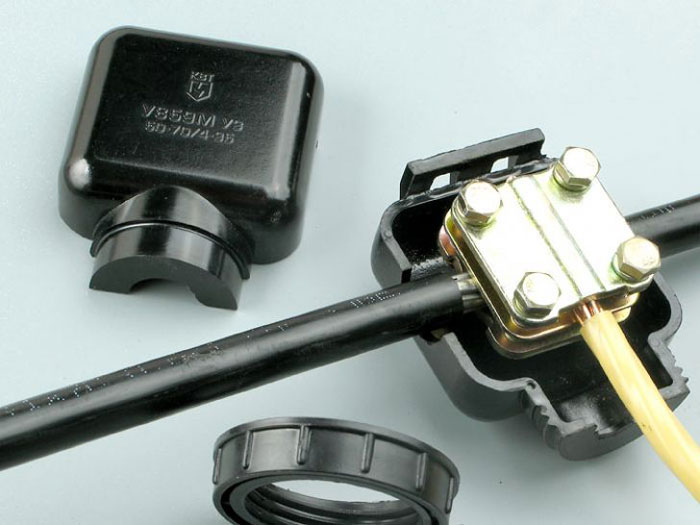

При помощи зажима типа «Орех»

Осуществляется при помощи специального приспособления, состоящего из 2-ух железных пластинок, стягиваемых болтами. Верхняя пластинка деформирована под размещение проводов. Узел располагается в поликарбонатном корпусе, обеспечивающем его изоляцию.

Прозвище «Орех» разъясняется наружным сходством из-за 2-ух половин данного приспособления.

Порядок установки такового узла:

1. Разбирается корпус, с демонтажем стопорных колец;
2. Очищаются жилы на участок, равный длине планок;
3. После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
4. Сжим плотно затягивается болтами;
5. Запирается корпус и фиксируется стопорными кольцами.

Также соединение отличается достаточной надёжностью. Недочеты заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной плотности корпуса. В итоге вовнутрь может просачиваться влага и пыль, забивая соединение.

Дабы обеспечить плотность сжима, корпус дополнительно покрывают слоем изоленты. Но данный метод не рекомендуется применять для выполнения контакта, работающего на открытом воздухе.

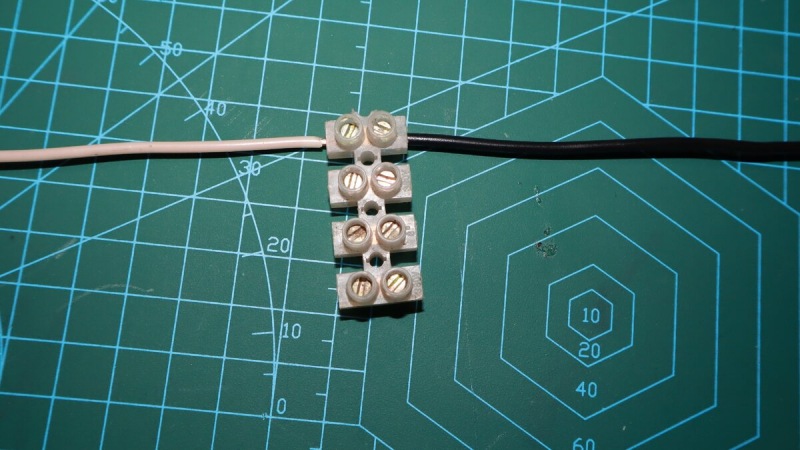

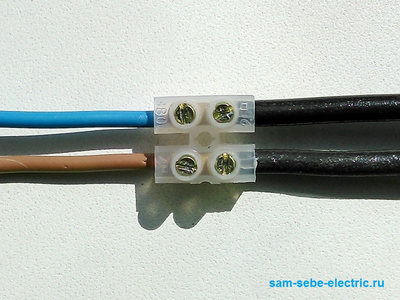

На клеммной колодке

Клеммная колодка осуществляется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Снутри каждой ячейки расположены латунные гильзы и винтообразные зажимы.

Также читайте: Что необходимо знать для сборки сварочного аппарата своими руками

Очищенные концы проводов вставляются в ячейку с различных сторон и зажимаются винтами. Вставлять жилы нужно таким макаром, дабы исключить возможность их соприкосновения в гильзе.

Если применяется провод, состоящий из нескольких проволочек, нужно устанавливать особые наконечники, объединяющие жгут воедино.

Обозначенный метод отличается следующими преимуществами:

• простотой и быстротой сборки;
• разъёмным нравом, по этому не представляет труда разобрать контакт.

Недочеты связаны с низкой надёжностью и необходимостью постоянной ревизии. Дюралевый провод под прижимом с течением времени начинает перетекать, потому плотность контакта слабеет, и винт нужна поджать. В неприятном случае растет возможность ослабления контакта с его перегревом, прямо до воспламенения.

Самозажимными клеммами

Этот метод ещё проще. Продаются особые приспособления, не требующие зажатия винтами, и обеспечивающие нужную плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.

Обозначенный метод отличается подобными плюсами, не считая способности многоразового использования.

Но выпускаются особые рычажковые клеммы, дозволяющие применять данное приспособление пару раз. Жила в них фиксируется рычагом, воздействуя на который соединение можно разобрать.

Из более узнаваемых производителей данных приспособлений – компания «WAGO». Клеммы обозначенной компании дополнительно покрываются снутри особым составом, нивелирующим гальваническую несопоставимость меди с алюминием.

Опрессовка

Соединение медного и дюралевого провода в автомате

Неэффективные методы

Нельзя прибегать к неэффективным методам, в итоге которых не обеспечивается надёжность соединения. Результатом использования некорректных приёмов может стать ослабление плотности зажатия с перегревом проводников, прямо до недлинного замыкания либо возгорания, либо исчезновение контакта.

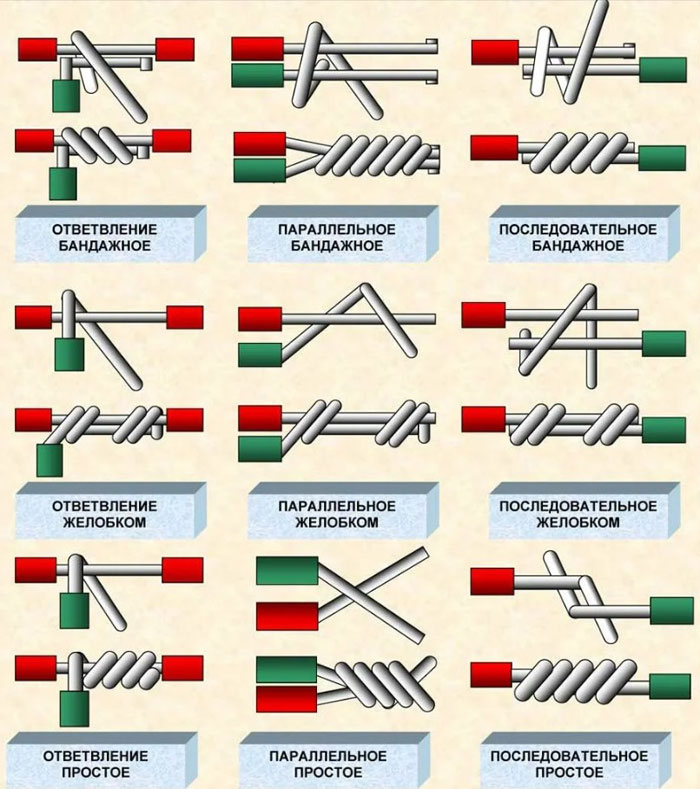

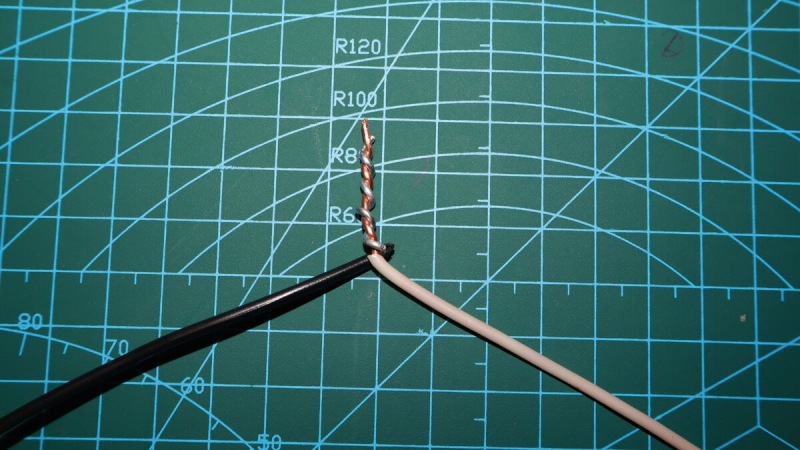

Скрутка

Соединение в виде обыкновенной скрутки в данной ситуации использовать нельзя. Даже плотно соединённые проводники начнут активно окисляться. В итоге контакт пропадет совсем, либо место стыка начнёт активно перенагреваться с угрозой появления недлинного замыкания. Если большой нагрузки нету на провод то можно соединить следующими методами:

Также читайте: 11 действенных методов соединить провода

Скрутка

Неверный болтовой зажим

Если при выполнении болтового соединения не установить железные шайбы, контакт также не получится надёжным. От прямого соприкосновения меди с алюминием, провода станут активно окисляться, что угрожает подобными последствиями.

Особенности соединения проводов на улице

Соединение, которое эксплуатируется под открытым небом, подвергается усиленному воздействию атмосферной воды и огромным температурным перепадам. В связи с этим к таким контактам предъявляются завышенные требования.

Если имеется такая возможность, обозначенные соединения нужно делать с внедрением одинаковых материалов. Но если данная возможность отсутствует, и приходится соединять медные проводники с дюралевыми, нужно учесть следующие советы:

• изолировать места контактов от воздействия дождика, снега и пр., помещая в закрытый корпус;
• применять особые прокалывающие зажимы – губы таких контактов снабжены зубцами, проникающими вовнутрь материала и обеспечивающими нужную плотность контакта. Снаружи зажим защищён диэлектрическим корпусом.

Эти меры позволят обеспечить нужную надёжность и предупредить ненужные последствия.

Используя приведённые в статье советы, можно довольно надёжно соединить медные и дюралевые провода. Но наилучшая рекомендация – делать контакт проводов с внедрением продукции, выполненной из 1-го материала. Это дозволит повысить долговечность соединения и исключить опасность ослабления контакта, избавив обладателя от заморочек.

Как верно соединять дюралевый и медный провод

Сделай сам

Создатель Иван Миров На чтение 5 мин Просмотров 72 Размещено 31 октября, 2020

Здрасти почетаемые гости и подписчики моего канала. Выполняя маленький ремонт у себя дома, мы нередко сталкиваемся с необходимостью поменять розетку либо же выключатель, а время от времени нам необходимо ее перенести. В таком случае чаше всего увеличивают старенькую проводку.

И отлично, если она у вас вполне медная, тогда заморочек не возникнет. А вот что делать, если у вас древняя проводка дюралевая и как хорошо и самое главное неопасно соединить медь с алюминием. Вот про это я на данный момент для вас тщательно расскажу.

Как нельзя соединять алюминий с медью и почему

Поначалу скажу, как нельзя делать соединения. Итак вот просто взять ну и скрутить два провода из различного металла категорически запрещено. И на это есть сходу несколько весомых обстоятельств, которые при всем этом тесновато взаимосвязаны, а конкретно:

Соединять алюминий и медь нельзя, так как они образуют гальваническую пару, и если такая скрутка будет выполнена в довольно мокроватом месте, то влага выступит в роли электролита и станет развиваться химическая коррозия, которая разрушит соединение.

Казалось бы все очень просто, делаем скрутку в сухом месте и ничего не случится. Делаем просто надежный контакт (сильно скручиваем алюминий и медь) и порядок.

Но и здесь есть свой подкол. Дело в том, что алюминий достаточно мягенький металл и если вы через какое-то время осмотрите скрутку медного провода с дюралевым, то заметите что алюминий «поплыл». Медь фактически не обладает упругостью, и она не восстановит силу прижима, а контакт ослабеет.

А сейчас вспомним, что алюминий очень активный металл, и при контакте с кислородом на его поверхности появляется оксидная пленка, которая обладает изоляционными качествами.

Читайте также: Не плохое защитное покрытие для древесной породы своими руками, фактически даром и навечно

Так как наш контакт ослабел, то между жилами образовались микроскопичные пустоты, которые заполнит кислород, который вступит в реакцию с алюминием и создаст пленку, а означает в месте контакта начнет повышаться переходное сопротивление.

Так при нагрузках такая скрутка будет нагреваться и за счет цикла нагрев – остывание скрутка начнет ослабляться, а в местах ослабления еще резвее будет создаваться пленка. Таким макаром со временем контакт ужаснее, нагрев посильнее, что может привести к недлинному замыканию и даже пожару.

Ну а сейчас давайте перейдем к правильным вариантам соединения дюралевых и медных проводов.

Методы правильного соединения

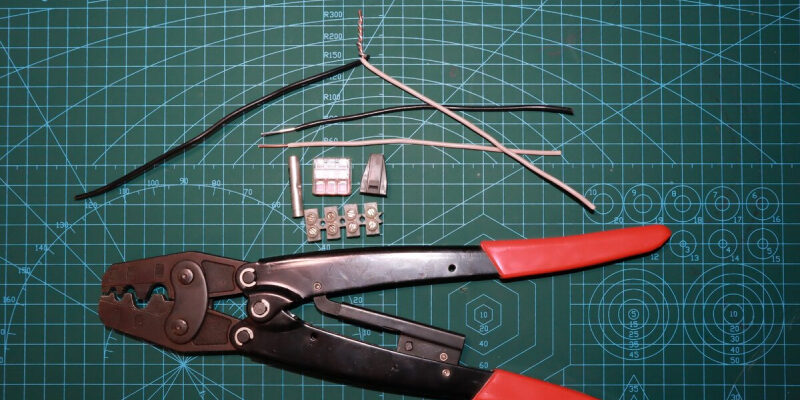

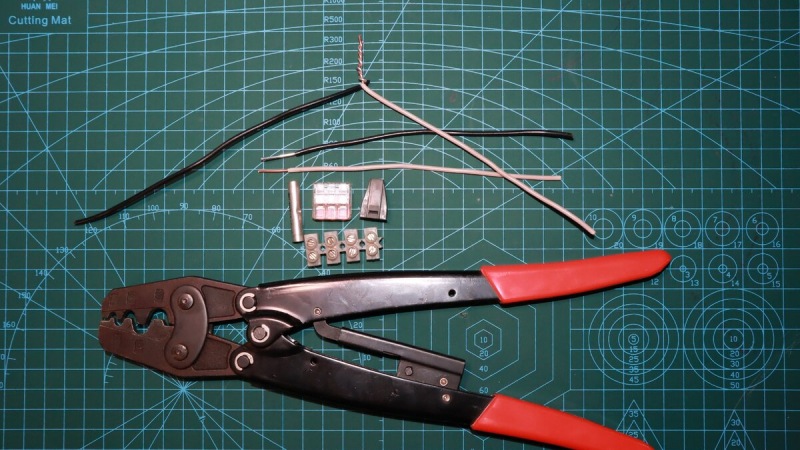

Итак, есть несколько вариантов правильного соединения дюралевых и медных проводов, и начну я с самого обычного.

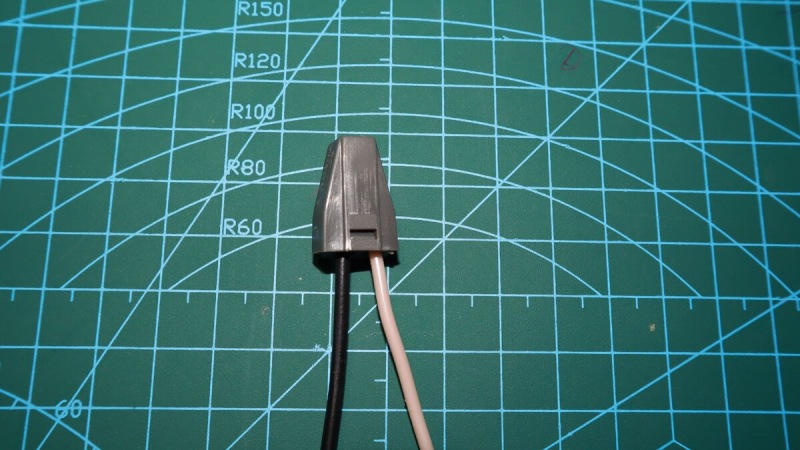

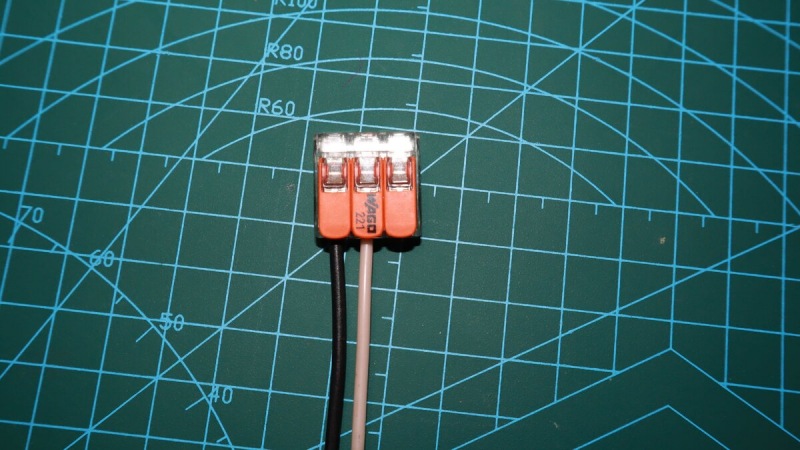

Ваго клеммник

Самым резвым и обычным вариантом соединения является внедрение WAGO клеммников. Основным преимуществом такового варианта является быстрота и простота соединения. Ведь довольно легко зачистить провода, воткнуть их в гнезда и защелкнуть соединитель.

Так же для соединения дюралевых проводов есть модификации со специальной пастой, которая не дает алюминию окисляться и таким макаром понижается переходное сопротивление, а означает нагрева не будет по этой причине.

Не считая этого вы сможете даже соединить таким клеммником одножильный дюралевый провод с многожильным медным. Главное условие – верно подбирайте саму клемму, дабы ее свойства соответствовали соединяемым проводникам.

Все очень просто и комфортно. Но в таком варианте есть несколько минусов, а конкретно:

• Относительным минусом я могу именовать просто неограниченное количество подделок на рынке. Из-за чего вправду высококачественный ваго-клеммник отыскать очень тяжело.
• 2-ой недочет вытекает из первого и звучит так: Идеальнее всего применять WAGO для освещения и не соединять при помощи них силовые цепи.
• Таковой вариант соединения проводов нельзя прятать в штукатурку. Так как по правилам для вас нужно часто (раз в полгода осматривать соединение).
• Еще одним условным недочетом можно считать габариты изделия. Оно естественно сведено к минимуму в особых сериях.

Читайте также: 9 Мыслях куда ДЕТЬ Старенькые ПОЛОТЕНЦА? Как вариант, многоразовая туалетная бумага.

Сейчас перейдем к следующему виду надежного соединения дюралевых и медных проводов.

Переходные клеммники

Данный вариант соединения лишен недочетов вышеперечисленного варианта соединения, но и при всем этом методе есть свои некоторые аспекты:

• Соединить таким методом жилы различного сечения будет очень трудно и в некоторых случаях нереально.
• Соединение необходимо часто обслуживать и хотя бы раз в полгода протягивать болтовое соединение. По другому из-за отвратительного контакта место соединения будет греться, произойдет оплавление изоляции, куцее замыкание и даже вероятен пожар.

В остальном это очень надежный вариант соединения без минусов.

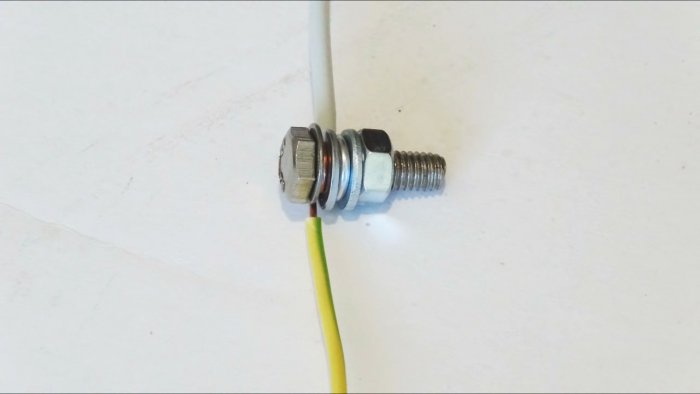

Соединение под болт

Таковой вариант соединения так же можно именовать надежным, но мне он не нравится и вот по каким причинам:

1. Соединение сильно громоздкое и его фактически нереально аккуратненько упрятать в коробке.
2. Довольно высочайшее переходное сопротивление. Невзирая на то, что соединение выходит надежным, при нагрузках оно все равно начинает малость греться.

В остальном надежное соединение, но больше подойдет как «времянка» где-нибудь в сарае, но не в доме либо квартире.

Ну а сейчас я расскажу про самое надежное соединение

Соединительные гильзы

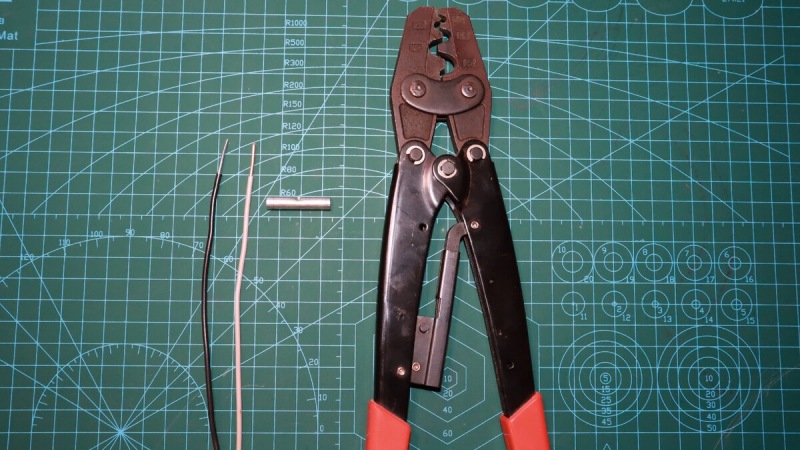

Самым надежным и долговременным соединением является особая алюмо-медная соединительная гильза. Она с 1-го конца медная, а с другого дюралевая (так же подходят луженые гильзы).

У такового варианта соединения есть только один недочет: для вас необходимо иметь особые обжимные клещи. Все, в остальном это соединение самое надежное и его можно смело прятать в стенку не боясь, что с течением времени место соединения ослабеет и начнет нагреваться.

Это все варианты правильного соединения дюралевых проводов и медных. Когда мне нужно «нарастить» проводку и соединить медь с алюминием, то в цепях освещения я применяю ваго-разъемы, а в силовых цепях (розетки) только обжимные клеммы.

Читайте также: Уникальная мысль Повышающего Преобразователя ИЗ ПРОВОЛОКИ и УГОЛЬНОЙ Пилюли

Вас же я прошу написать свое мировоззрение в комментах. Также если приглянулся материал, то оцените его лайком и поделитесь материалом в собственных соц.сетях. Спасибо, что прочли до конца.

Пайка скруток из дюралевого и медного провода

Итак, побеседуем о том, как паять алюминий. Те, кто сталкивался с этой задачей, знают, что алюминий плохо поддаётся пайке. Виной тому узкая оксидная плёнка, стремительно образующаяся на поверхности этого металла на открытом воздухе. Потому для пайки алюминия используют особые флюсы. Процесс пайки алюминия я продемонстрирую на примере облуживания и пайки проволочных скруток.
При монтаже проводки я всегда отдаю предпочтение паяным соединениям. Считаю, что этот метод обеспечивает наилучший электрический контакт по сопоставлению с обыкновенной скруткой проводов без пайки либо обжимом их в гильзе либо наконечнике.

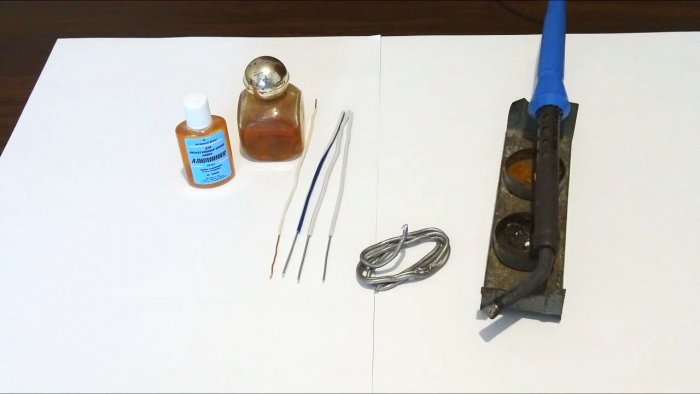

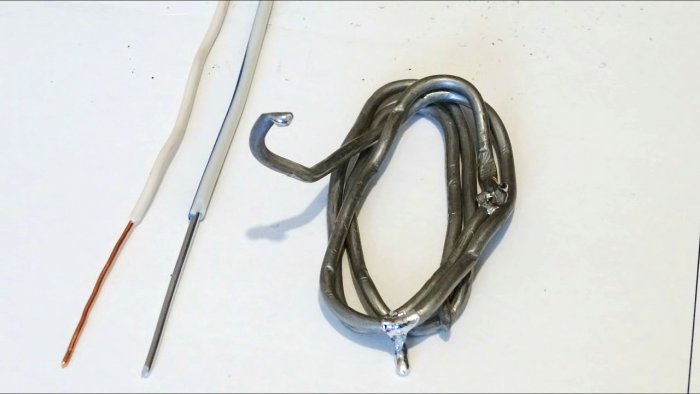

Нужные инструменты и материалы

• обыденный паяльничек мощностью 40 Ватт;
• ножик для снятия изоляции и зачистки проводов;
• флюс для пайки алюминия (Ф-61А, Ф-59А, Ф-64 и др);
• раствор канифоли в ацетоне либо спирте;
• свинцово – оловянный припой;
• обрезки дюралевых и медных проводов сечением 2,5 – 4 кв. мм.

Приступаем к пайке

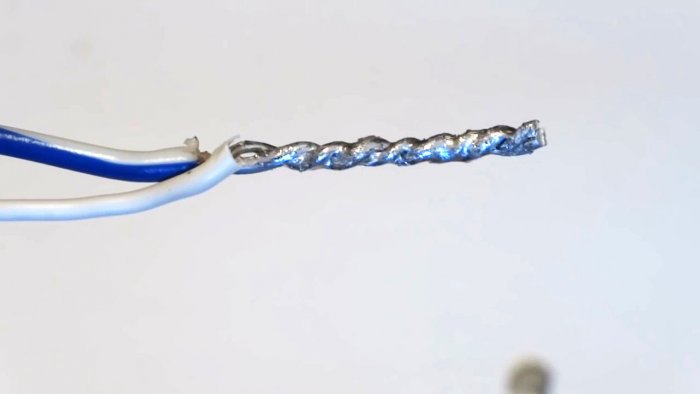

Пайка скрутки дюралевых проводов

Начнём работу с пайки скрученных дюралевых проводов. Перед тем, как скрутить провода, необходимо убедиться в том, что поверхность дюралевых жил незапятнанная. В неприятном случае необходимо зачистить провод ножиком. Поверхность провода должна быть светло – серебристой, а не тёмно – сероватой.

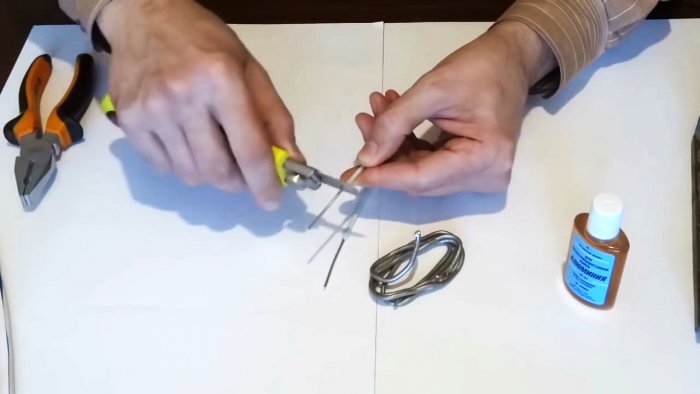

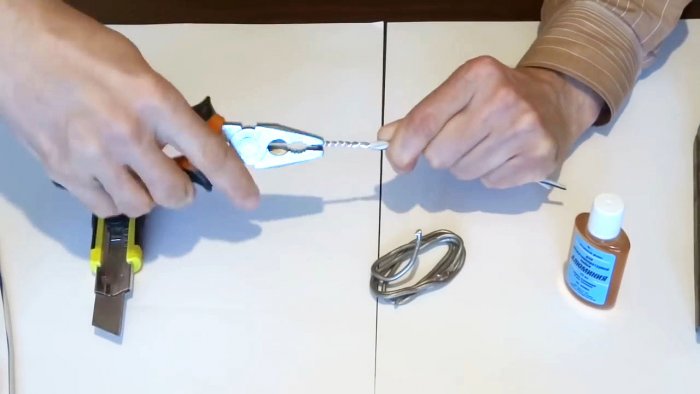

Делаем скрутку плоскогубцами.

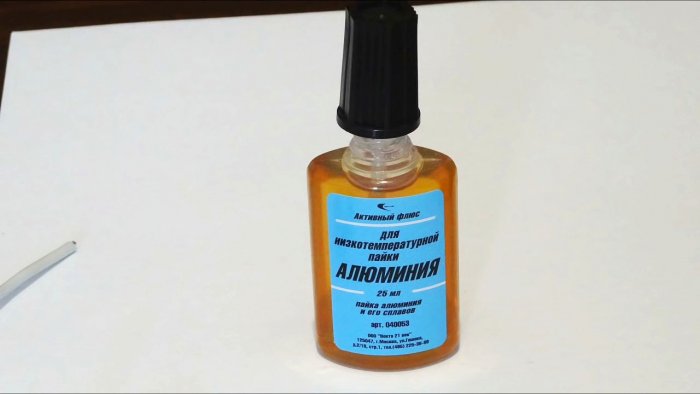

Для пайки алюминия применяем особый флюс. Он может иметь определенную марку Ф-61А, Ф-59А, Ф-64 и др, либо же просто называться «флюс для пайки алюминия». Флакончик объёмом 25 мл стоит примерно 45 рублей и его хватит навечно.

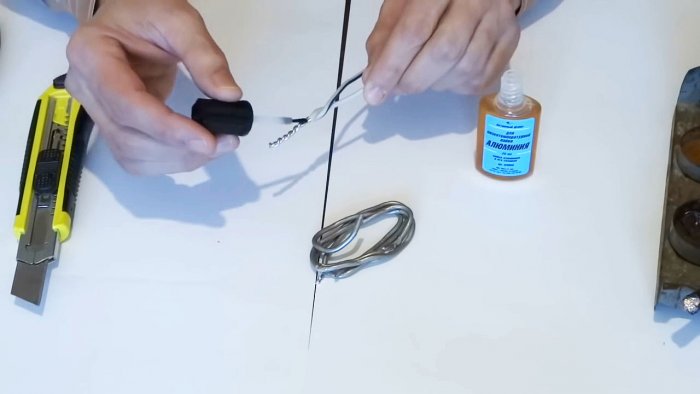

При помощи кисточки наносим флюс узким слоем на скрутку со всех боков.

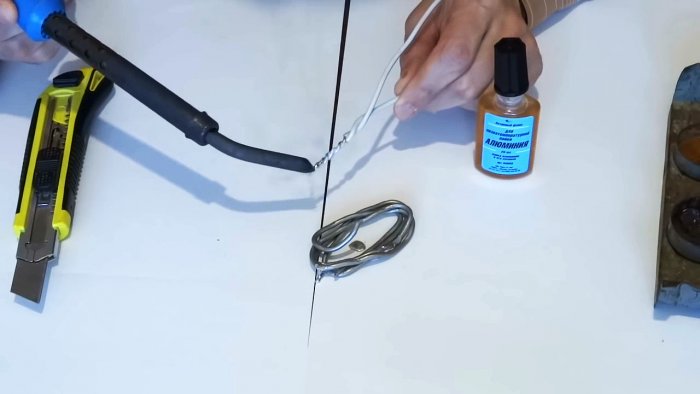

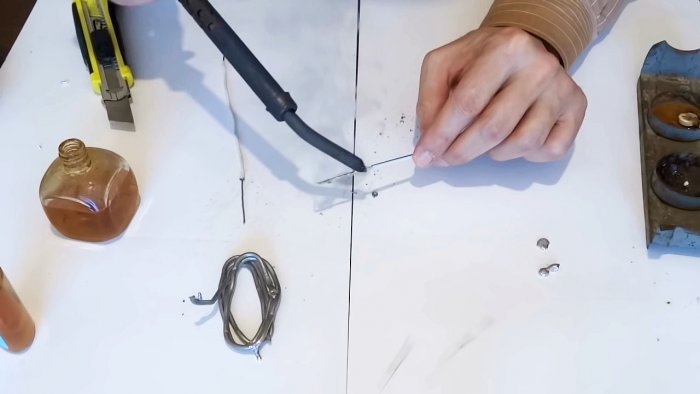

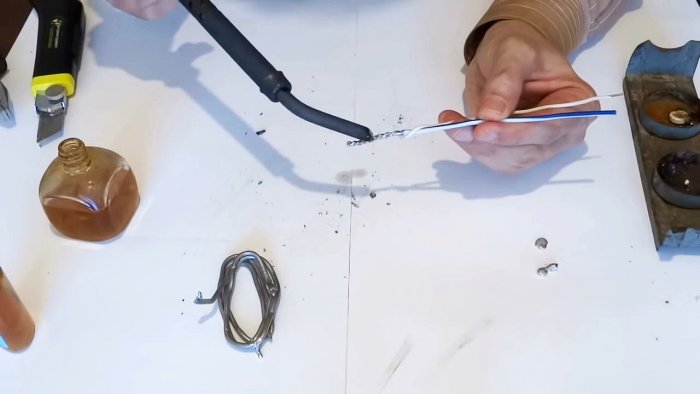

Нагретое до рабочей температуры нажимало паяльничка смачиваем припоем, немного дотронувшись до него. Поглаживая скрутку рабочей поверхностью нажимала, наносим на неё припой.

Припой и алюминий похожи цветом, но это не мешает следить, как припой разливается по поверхности проводов, заполняя щели между ними. Переборщать с количеством припоя не стоит, довольно узкого слоя на поверхности алюминия, застывших капель следует избегать.

Пайка медной скрутки

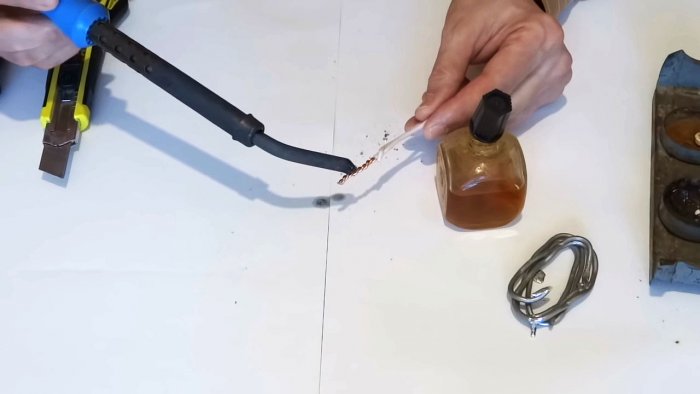

Медные скрутки я паяю таким же методом, только флюсом в данном случае служит раствор канифоли в ацетоне. Готовлю я его следующим образом. Во флакончик заливаю около 30 мл ацетона и равномерно засыпаю в него канифоль, за ранее измельчённую в порошок. Смешиванием добиваюсь полного растворения канифоли. В итоге раствор должен приобрести цвет некрепкого чая. Наношу флюс также кисточкой, расход канифоли при всем этом маленький, а благодаря текучести ацетона раствор просачивается в самые маленькие щели. Если применять нерастворённую канифоль, выходит не так аккуратненько, её избытки позже приходится удалять.

Скрутка из медного и дюралевого провода

При монтаже проводки делать конкретное соединение проводов с токоведущими жилами из меди и алюминия запрещено. В итоге химических процессов на границе соприкосновения этих металлов появляется окисная плёнка, которая наращивает переходное сопротивление. Присутствие воды активизирует протекание реакции. В итоге переход начинает греться, что ещё более ускоряет процесс коррозии. Медь с алюминием соединяют через 3-ий металл. Обычно используют болтовое соединение с установкой между проводами металлической шайбы, или особые зажимы, исключающие конкретный контакт проводов.

По мере надобности произвести соединение проводов с медной и дюралевой жилой, я поступаю следующим образом.

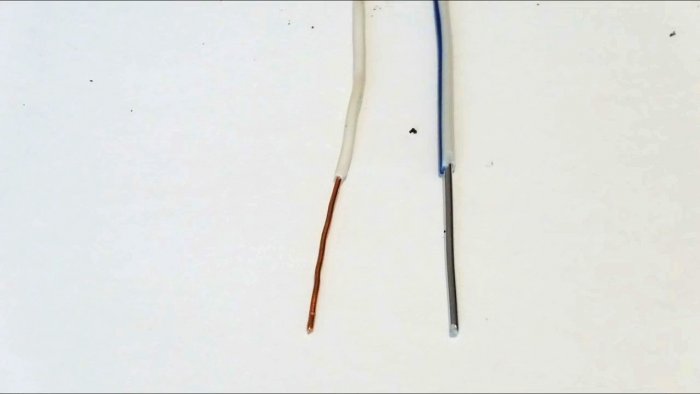

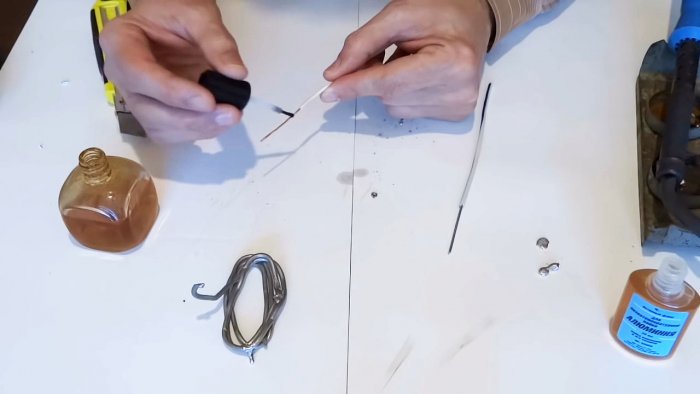

Медные и дюралевые провода, которые нужна соединить, я за ранее облуживаю, другими словами, покрываю узким слоем припоя.

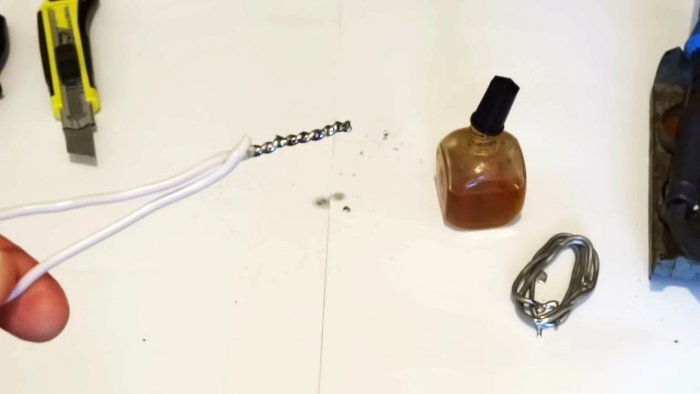

При всем этом для каждого металла использую свой флюс, а припой применяю один и тот же. После чего я скручиваю провода и пропаиваю скрутку снаружи. В итоге медный и дюралевый провод соединяются через слой разделяющего их припоя. Олово и свинец, входящие в состав припоя химически нейтральны к меди и алюминию, что исключает протекание химической коррозии. Внешний слой припоя, нанесённый на скрутку, герметизирует контакт и защищает его от наружных воздействий.

Время от времени можно услышать мировоззрение, что пайка скруток несёт внутри себя потенциальную опасность. Считается, что при перегреве скрутки припой плавится и, капая, повреждает изоляцию других проводов. Давайте разберёмся с этим.

Сама по для себя скрутка, тем паче пропаянная, обеспечивает площадь электрического контакта, в разы превосходящую сечение основного провода. А это означает, что при перегрузке проводки, нагревание скрутки будет минимальным. В данном случае будет происходить перегрев провода по всей его длине, что может привести к оплавлению изоляции еще ранее, чем к расплавлению припоя. Предпосылкой появления схожей ситуации является не наличие скрутки, и не её пайка, а отсутствие автоматического выключателя либо неверный его выбор.
Что все-таки касается «разрушительного» деяния расплавленного припоя, то в процессе пайки вы сможете убедиться, что случаем упавшие с нажимала паяльничка его капли не прожигают даже газету на столе.
