Кабельканалы для проводки виды типы

Открытая проводка должна быть доступна в хоть какое время. Но эта «открытость» должна быть неопасной для проводки и эстетично смотреться.

Потому провода укладываются в особые крепежные конструкции, которые в свою очередь закреплены к поверхностям стенок, потолка и даже перемещающихся дверей.

Различные по устройству элементы крепежа объединены заглавием «кабель каналы». Общая для всех конструктивов функция – защита проводов от механических повреждений.

Общие сведения о кабель каналах

Кабельканалы для проводки условно разбиты на следующие типы и виды:

• гибкие: цепеобразные, секционные, трубчатые;
• жесткие: короба открытые, короба с верхней съемной крышкой, полые плинтусы.

Материалы для кабельных каналов должны отвечать нескольким требованиям: высочайшая крепкость, упругость, негорючесть. Дополнительный плюс, если материал будет электроизоляционным.

Потому на изготовка кабель каналов идут металлы (покрытое цинком железо, алюминий) и негорючие пластики (ПВХ с добавками — отвердителями).

Жесткие корпусные

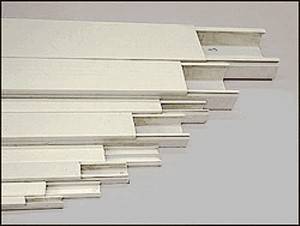

Корпусный кабель канал представляет собой прямой короб из металла либо пластика.

Выполняются следующие виды жестких кабель каналов для проводки:

• короб с отверстиями в стенах и деньке, без верхней крышки;
• короб с глухими стенами и дном, без верхней крышки;
• короб со съемной защелкивающейся крышкой и глухими стенами.

Железные кабель каналы (без крышек) применяются в монтаже сокрытой снутри каркасных конструкций проводки: в навесных потолках, внутренних перегородках, фальшполах.

Удобство таких коробов в простоте крепления: кабель канал прикручивается к несущим конструкциям шурупами, провода укладываются вовнутрь короба и фиксируются пластмассовыми хомутами.

В коробах с профилированными щелями остывание проводов более равномерное, что положительно сказывается на электропроводимости.

Закрывающиеся короба созданы для монтажа на поверхности стенок и потолка. Производители электротехнической арматуры применяют в производстве кабельных каналов для проводки самозатухающий пластик ПВХ (поливинилхлорид).

Незапятнанный ПВХ очень гибкий, но разные минеральные добавки (гипс, мрамор) делают его жестким. Пластик отлично держит краску и не выцветает годами.

Цветные кабель каналы для проводки стоят фактически столько же, сколько белоснежные. Но появились технологии нанесения на пластик рисунков способом «фотопринт». Абстрактные картинки стоят дороже, так как это «дизайнерские новинки».

Широкие кабель каналы могут иметь несколько внутренних стен для отдельных линий.

Читайте также: Как избрать кабель для проводки

Дюралевые кабель каналы смотрятся на стенках элегантно и недешево. Стоят такие итальянские и германские изыски не дешевле самых эксклюзивных «фотопринтов». У железных коробов есть один плюс, которого лишены пластики – изоляция от электромагнитных помех и наводок.

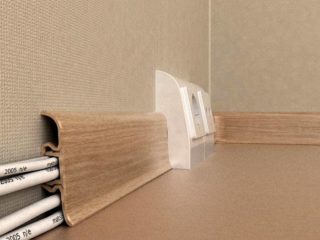

Отдельный тип коробчатых кабель каналов – полый пластмассовый плинтус. Короб под провода крепится к стенке, а крышка (сразу являющаяся декоративной деталью «плинтусом») фиксируется и закрывает стык пола и стенки. Оформление плинтусов самое различное, в том числе и «под дерево» (отливка имитирует набросок древесной породы).

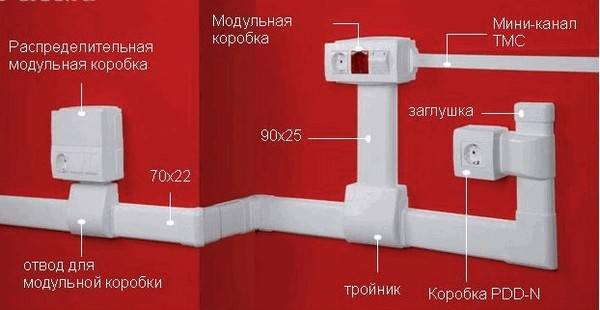

Короба оснащаются элементами соединения: переходами из широких кабель каналов в узенькие, поворотами на 90 о , тройниками, крестовинами, углами (внутренними и внешними), коробками.

Элементы снабжены крышками и соединяются с «длинномерами» так, что кажутся единым целым.

Гибкие кабель каналы

Необходимость в гибкой защите проводки продиктована особенностями «рельефа» стенок дома и хозяйственных зданий. Если на стенке есть выпуклость (шов, стык плит, перепад), высота которой превосходит 2 мм, считайте, что кабель канал покажет ее «во всей красоте».

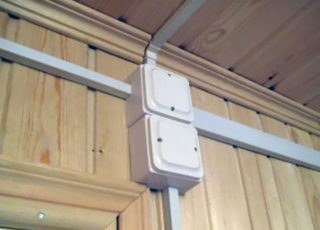

В жилых помещениях можно и даже необходимо сглаживать стенки, но в древесных надворных постройках такая «роскошь» может быть очень дорога. Конкретно для таких случаев сделаны гибкие кабель каналы для проводов.

Столбчато — ленточный фундамент своими руками. Читайте об этом в нашей статье.

Вас интересует, что такое таблица токовых нагрузок кабелей? Информация здесь.

Виды гибких кабель каналов:

• «гибкие цепи» (либо «траки») – многосекционные конструкции, которые могут изгибаться по всей длине в одной плоскости (вверх-вниз). Каждый элемент «цепи» соединяется с примыкающими звеньями шарнирной сцепкой и имеет защелкивающуюся крышку. Между звеньями есть маленькие промежутки, потому кабель каналы именуются «полузакрытыми».
• трубчатые: гибкий кабель канал для перехода на дверь;
• литые из мягенького пластика либо искусственной резины.

«Гибкие цепи» сложны в изготовлении, потому их цена довольно высока. Применяются на производстве для подключения станков. Обладатель личного хозяйства может применять таковой кабель канал для защиты кабеля к сверлильному либо точильному станку («наждаку»). Либо в гараже. Ширина «гибких цепей» — от 2 до 23,4 см.

Читайте также: Технологии монтажа сокрытой проводки

Гибкий кабель канал для перехода на дверь состоит из гибкого железного шланга и 2-ух крепежных частей (крепятся к стенке и двери). «Эластичная броня» может сгибаться бессчетное количество раз, но при условии, что снутри будут гибкие провода (свитые из узкой проволоки).

Обычно такие переходы применяются для питания электрических замков и детекторов.

Кабель каналы, отлитые из резины либо мягенького пластика, можно именовать «защитой от всех видов повреждений». Довольно толстые стены могут предупредить попадание воды. В личном доме литой кабель канал может защищать проводку бани (не считая парилки).

Размеры кабельканалов

Размеры коробчатых кабель каналов для проводки варьируют от 0,7х1 см (для проводов сигнализации) до 6х10 см (для кабелей и толстых проводов). Толщина стен: мини-канала – 0,7 мм, среднего (20-40 мм) – 1,3 мм, магистрального (60-100 мм) – 2,4 мм.

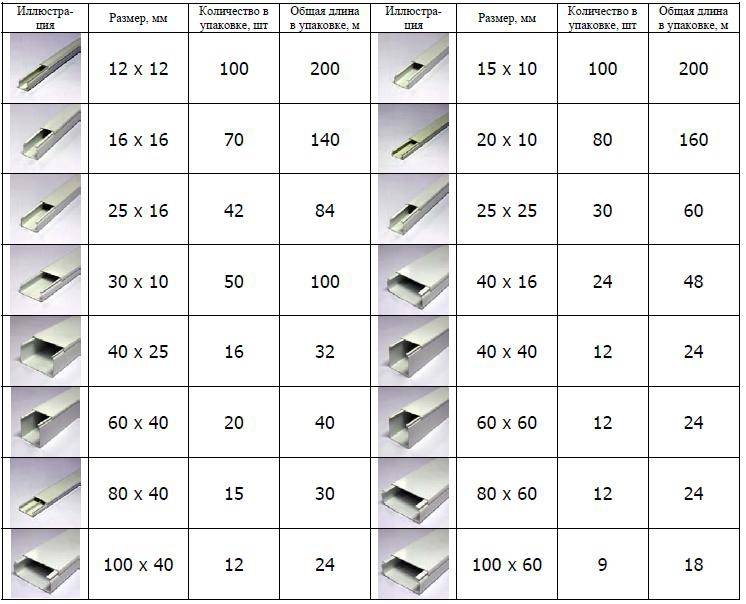

Стандартные размеры и фото показаны в таблице ниже:

Обычно кабель-канал выпускается длиной 2 метра. Рекомендуется брать материал с припасом в 10% на огибание сложных участков, случайной порчи.

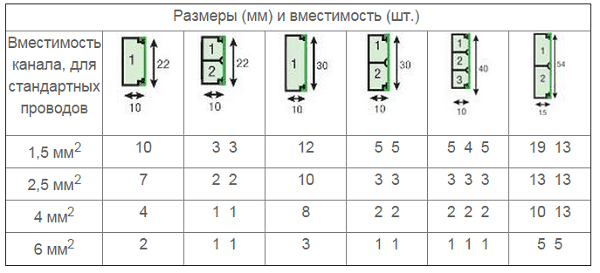

Высчитать малый размер кабель канала зная количество и сечение проводов поможет такая таблица:

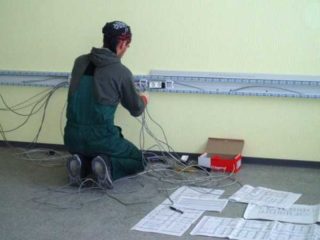

Установка кабель каналов

Жесткие кабель каналы крепятся к выровненным и отделанным стенкам. Если стенки покрыты гипсоволокнистыми листами, для крепления применяются маленькие винты – шурупы (1,5 см) с плоской головкой.

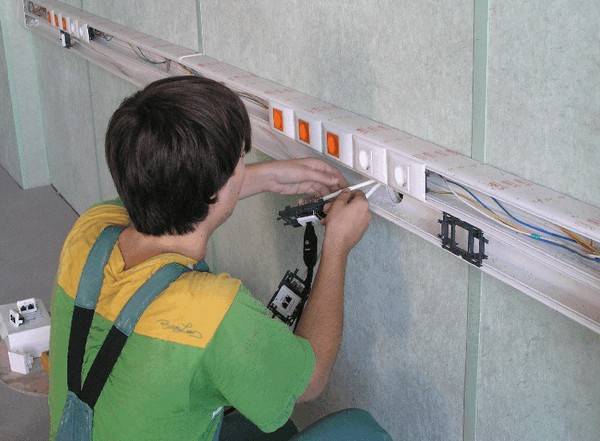

Короб начинают укреплять от места крепления розетки либо осветительного прибора (торец кабель канала стыкуется с коробкой с наименьшим зазором). Расстояние между точками крепления – 0,3-0,5 метра. Торцы коробов стыкуются с маленьким зазором (1,5-2 мм), дабы при повышении температуры в комнате при расширении пластика не покоробило конструкцию.

Пластик довольно мягенький и отлично распиливается мелкозубчатой пилой. Мини-каналы можно резать острым ножиком.

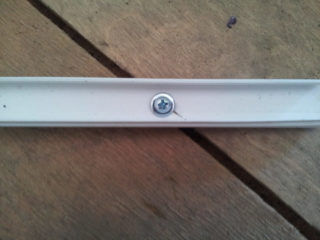

К заштукатуренным стенкам кабель каналы крепятся малыми дюбель-гвоздями (2,5-3,5 см). Отверстия под дюбель-гвозди бурятся перфоратором через 0,4-0,5 метра.

У стенок могут быть недостатки поверхности (волны), потому при монтаже необходимо укреплять короб «без натяжения», с маленький свободой.

Виды и размеры кабель-каналов для электрических проводов

Электрическая проводка в доме может проводиться сокрытым и открытым методом. В первом случае провода убираются в стенку в специально проделанные штробы. Если проводка открытая, проводники необходимо скрывать особыми кабель-каналами от механических повреждений. Также они защищают человека от поражения электрическим током. Каналы бывают различных видов и размеров, каждый тип имеет свои положительные и негативные черты.

Виды кабельканалов

Проводка в доме и на производстве различается. Оба вида помещений имеют свои особенности, климатические условия, габариты, нагрузку, потому и комплектующие должны быть различными. Есть более пользующиеся популярностью кабельные каналы, которые применимы в быту и в промышленных критериях.

Виды кабельканалов для проводки:

• Из пластмассы.
• Из разных видов металлов.
• Пластмассовые гофротрубы.
• Железные гофротрубы.
• Гладкие жесткие трубы.

Пореже могут применяться кабель каналы из других материалов (к примеру, древесная порода). Это связано с тем, что они имеют свойства ужаснее, чем пластмассовые и изделия из металаа.

Пластмассовые кабель-каналы

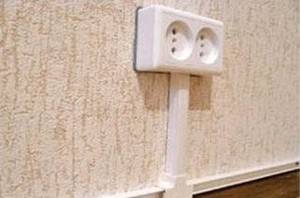

Самой распространенной сферой использования изделия из пластика является прокладка информационных проводов в кабинетах и создание временной открытой проводки. Пластмассовые кабель-каналы различаются по формам, материалам и размерам.

Вначале кабель-каналы выпускались в 2-ух цветах – белоснежный и сероватый. По форме они были в виде буковкы П либо Ш. Сейчас ассортимент расширен, в продаже можно отыскать изделия различных цветов и форм для прокладки кабелей различного предназначения. Распространены треугольные, в виде полусферы, угловые коробы. Имеют крышку, благодаря которой кабель комфортно прокладывать, инспектировать и вытаскивать в случае необходимости замены.

В качестве материала производства обычно применяется негорючий ПВХ либо целофан. Стандартная длина одной секции составляет 2 метра. Ширина и высота сечения – от 10 до 60 мм, но производитель может заносить свои конфигурации в размеры канала.

В быту самыми используемыми являются П-образные кабель-каналы. Их делают со сплошными либо перфорированными стенами. Основное преимущество – малый вес и низкая цена.

Крепление пластмассовых кабель-каналов к поверхности

Метод крепления находится в зависимости от материала поверхности, на которой необходимо установить канал. Закрепление можно выполнить при помощи разборных и неразборных фиксаторов. К первой группе относятся дюбель-гвозди, шурупы, железные скобы. Неразборные крепления приклеиваются к кабель-каналам.

Дополнительные детали

Для простоты монтажа производители выпускают дополнительные составляющие. К ним относятся загрушки, поворотные углы, тройники и остальные монтажные элементы. Также выпускаются отдельные крепления для розеток и выключателей. Они устанавливаются в особые элементы, которые закрепляются в кабель-канале.

Достоинства и недочеты

К положительным моментам пластмассовых кабель-каналов можно отнести:

• отсутствие необходимости штробить стенки;
• открытость кабеля для осмотра;
• надежная защита провода от механических воздействий;
• малый вес;
• низкая цена;
• стремительная скорость монтажа;
• широкий выбор форм, позволяющий вписать каналы в хоть какой интерьер.

Главные недочеты:

• просто зацепить кабель-канал;
• необходимость покупки дополнительных аксессуаров для высококачественного монтажа.

Кабель-каналы не всегда вписываются в интерьер. Они зрительно отымают несколько см у стенки.

Железные короба

Подобные изделия фактически не используются в быту. Они созданы для огромных нагрузок, которые довольно изредка бывают в домашних критериях. Основная сфера использования – производственные помещения с магистралями, состоящим из огромного количества проводников. Для защиты от коррозии короба делаются из покрытой цинком стали. Сечение — П-образное. Бывают перфорированные, лестничные и гладкие лотки.

Крепление осуществляется при помощи анкеров либо болтового соединения. Приклеивание не применяется из-за огромного веса изделия.

Достоинства железных коробов:

• возможность выдержать большой вес;
• легкость прослеживания путей прокладки кабеля;
• простота монтажа, поверки и замены;
• пожаробезопасность.

• не подходят для домашней проводки;
• узенькая сфера использования;
• не рекомендуется устанавливать в помещениях с завышенным уровнем влажности из-за негативного воздействия воды на металл.

Для монтажа непременно требуются дополнительные детали для сотворения поворотов и переходов.

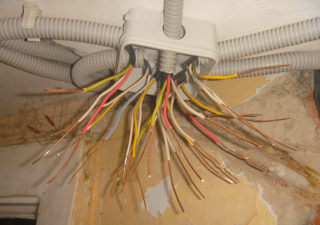

Бугристые пластмассовые трубы

Железные и пластмассовые изделия используются на ровненьких поверхностях. Но бывают случаи, когда поверхность имеет нередкие извивы и повороты. Внедрение огромного количества девайсов проблемно и экономически нерентабельно, потому лучше использовать гибкие трубы, которые можно сгибать под хоть каким углом. Крепятся бугристые трубы на обыденные клипсы.

Зрительно гофротруба из ПВХ похожа на эластичный канал с круглым сечением. Могут употребляться такие изделия для прокладывания всех кабелей.

Стандартный внутренний поперечник трубных каналов – от 16 до 32 мм. По предназначению бывают легкие и томные. 1-ые подходят для монтажа электрических цепей снутри построек. Томные гофры можно использовать в сложных критериях и даже под водой. Дополнительно гофротрубы могут оснащаться зондами из металла. Они позволяют протолкнуть провод в саму трубку, не повреждая его.

Достоинства пластмассовых гофрированных труб:

• возможность установки на неровных поверхностях;
• плотность;
• надежная защита от наружных негативных критерий и механических повреждений;
• простота крепления на клипсы;
• легкость монтажа и обслуживания;
• пожаробезопасность;
• широчайший спектр использования;
• возможность установки на улице и под водой ( зависимо от типа гофротрубы).

• Сложность работы при отрицательных температурах. Теряют свою упругость и ломаются.
• Сложность прокладки провода в случае нередких извивов.

Если поверхность имеет огромное число поворотов, проще поначалу поместить кабель вовнутрь, а потом уже делать установка.

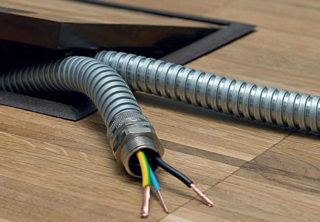

Бугристые железные трубы

Железные аналоги пластмассовых гофрированных труб отличаются методом производства. Изделия из пластика представляют собой вполне герметичное цельное устройство. Железные сворачиваются из металлической покрытой цинком ленты. Конкретно в этом свойстве и определяются положительные и отрицательные черты железной гофротрубы.

Достоинства гофрированных железных труб:

• Высочайшая надежность и защита кабелей от механических повреждений.
• Возможность заземления металлорукава. Это позволяет применять трубу в качестве дополнительного электромагнитного экрана. Такое свойство в особенности принципиально в случае прокладки информационных проводников.
• Легкость монтажа.

• Труба не цельная, из-за чего является не герметичной. По этой причине накладываются ограничения в использовании.
• Высочайшая цена по сопоставлению с пластмассовыми изделиями.
• Большой вес.
• Имунность к отрицательным температурам.

В домашних критериях для сотворения общей проводки почаще применяются конкретно пластмассовые трубки. Железные применяются или для отдельных участков проводки, или на производстве.

Гладкие жесткие трубы для проводки

В случае необходимости наибольшей защиты кабелей используются гладкие жесткие трубы. Они комфортны в обслуживании, так как при замуровывании проводов в стенку дают все положительные черты сокрытой проводки. В случае ремонта либо поверки штробить стенки не будет нужно – довольно только вытянуть проводники из канала.

Достоинства гладких жестких труб:

• Защита человека от поражения электротоком даже в случае сурового замыкания.
• Высочайшая степень пожаробезопасности.
• Маленькой вес.
• Установка не просит огромных издержек.

• Требуются дополнительные приспособления и детали для сотворения поворотов и разветвлений.
• Сложность протягивания проводов при большенном числе извивов и поворотов.

Перечисленные виды кабель-каналов являются самыми распространенными для монтажа в бытовых критериях и на производстве. Выбор того либо другого канала находится в зависимости от определенного варианта и определенных критерий. Приобрести гибкий кабельный канал для проводов можно в любом строительном либо электромонтажном магазине.
