Кабель в дом под землей

Проведение электрических коммуникаций – очень принципиальная задачка, которую необходимо производить со познанием дела. В неприятном случае вы сможете совершить целый ряд грубых ошибок, которые в дальнейшем приведут к появлению заморочек с электричеством. Но если же вы ознакомитесь с аспектами монтажа электрических коммуникаций, то можете с легкостью проложить кабель к необходимым участкам. В этой статье мы раздельно побеседуем о прокладке кабеля в грунт, так как этот метод непременно заслуживает особенного внимания.

Плюсы и минусы грунтовой прокладки кабеля

Разглядим плюсы и недочеты подземной прокладки кабеля, дабы вы смогли принять то либо другое решение относительно применимости данного способа на собственном участке.

Достоинства грунтовой прокладки кабеля:

• Отсутствие необходимости установки подвесок, дополнительных укреплений, также возможность прокладывания кабеля с хоть каким сечением;
• Для полного отключения питания на вводе от уличной электросети для вас будет довольно установить автоматический выключатель. Это опять-таки понижает расходы на дополнительные конструкции;
• Сокрытый под землей кабель никак не нарушит внешний облик участка;
• Земля накрепко защитит кабель от различных наружных воздействий.

Для вас могут понадобиться

Исключительно в супермаркете

Из недочетов грунтовой прокладки кабеля необходимо отметить:

• Необходимость воплощения земельных работ и грамотного исследования подземных коммуникаций, что тянет за собой издержки на создание проекта, а в некоторых ситуациях и завышенные издержки на установка;
• Может быть, при монтаже будет нужно использование бронированных кабелей с усиленной устройством;
• Проведение каких-то последующих земельных работ может случаем нарушить целостность кабеля.

В общем и целом, можно оценить подземный метод прокладки кабеля как достаточно надежный и не очень накладный вариант. Для вас не придется прибегать к использованию сложных конструкций, но заместо этого будет нужно выполнить некоторые работы с грунтом.

Требования к подземной прокладке кабеля

Еще до того, как вы приобретете кабель в магазине, для вас пригодится просчитать нужную длину. Для правильной установки также будет нужно составить план-схему траншей. Не стоит рассчитывать на то, что, стремительно прокопав самый маленький путь к местам энергопотребления, вы с легкостью закончите все земляные работы. В этом процессе есть некоторые тонкости, которые могут сыграть огромную роль. Обсудим требования к подземной прокладке кабеля:

• Нельзя, дабы кабель находился поближе, чем на 1-1,5 метра от крупногабаритных деревьев, ведь их корешки могут помешать работам;
• Линия кабеля не должна перейти в тех зонах, где в перспективе планируется перекопка либо какие-либо строй работы;
• Изучите имеющиеся подземные коммуникации во избежание их повреждения;
• Воздержитесь от проведения кабеля в местах, над которыми возможно будут парковаться авто, так как это создаст усиленное давление на почву;
• Один из самых надежных путей для прокладывания – садовая дорожка либо участки вблизи с ней. Но это будет достаточно проблематично в случае с прокладкой от жилого строения к бане либо другой постройке. Тут для вас может пригодиться защита полосы с помощью металлической трубы;
• Поначалу проведите питание во все требуемые постройки, а потом приступите к разводке для уличного освещения (при наличии такого на участке);
• Удостоверьтесь в целостности кабеля перед работой. Не допускаются никакие соединения из нескольких отрезков кабелей.

Выполнение данных требований поможет для вас не только лишь более правильно применять время и обретенные материалы, но и не навредить уже имеющимся системам. Не следует забывать и о технике безопасности при проведении электромонтажных работ.

Пошаговая аннотация по подземному монтажу кабеля

Итак, рассмотрев базисные требования можно перейти к конкретному монтажу кабеля. Выполнить это можно своими руками, не прибегая к помощи профессионалов, но для этого для вас понадобиться заблаговременно составленный план. Предлагаю поделить процесс сотворения подземной сети на несколько главных шагов:

• Разметка местности и выкапывание траншей (по заблаговременно сделанной схеме). Рекомендованная ширина траншеи составляет примерно 25-35 см, а глубина – более 80 см. Но учтите, что если вы прокладываете кабель наружного освещения, то сможете выполнить траншеи на третья часть наименее глубокими.
• Чистка траншей и высыпание песочной подушки. Следует убрать из траншеи весь мусор, камешки и любые острые предметы, ведь все это может навредить изоляции кабеля. Дальше необходимо насыпать песчаную подушку шириной около 10 см. Распределите ее умеренно по всему периметру траншеи.
• Подготовка трубы. Даже если вы используете очень крепкий и гидростойкий провод, пригодится скрыть его в трубе. Более подходящим вариантом будут ПНД-трубы, которые делаются специально для таких задач. Отмечу, что полностью не непременно получать дорогостоящую трубу, отвечающую ГОСТ, так как такие изделия предназначаются для транспортировки пыльцевой воды. Лучший выбор – еще более доступное вторсырье. Но учтите, что гладкость, округлость и ровность трубы снутри и снаружи – главные аспекты выбора. Не считая того, используйте цельные отрезки трубы во избежание заморочек с плотностью.

• Укладка кабеля. Провод вкладывается в трубу так, дабы в нем не было никакого натяжения, он должен лежать свободно. Закладывая трубу удостоверьтесь, что она не выступает над уровнем грунта. Дальше трубу с проводом можно также засыпать слоем песка в 7-10 см для дополнительной надежности.
• Обеспечение безопасность. На слой песка верно над местом прокладки кабеля уложите специальную сигнальную ленту. Она применяется для защиты кабеля от повреждения при перекопке: копающий не сумеет прорубить материал, увидит ленту, на которой имеется пометка, что на данном участке проложен электрический кабель.
• Закапывание траншеи. Выполнить это можно с помощью самого обыденного грунта. Сделайте хотя бы маленькой холм, так как земля через некоторое время подсядет.

Как вы сможете увидеть, при закладке подземного кабеля для вас не будет нужно огромное количество особых инструментов и материалов.

В итоге охото увидеть, что степень трудности вышеперечисленных работ будет впрямую зависеть от того, как трепетно вы подойдете к процессу подготовки. Чем тщательнее вы спланируете ваши деяния, тем меньше заморочек возникнет при самих работах, и тем меньше времени вы потеряете на решение показавшихся заморочек. Используя подземный способ прокладки кабеля, вы можете накрепко защитить его от различных поломок и обеспечить свой участок непрерывным поступлением электричества.

Подземный ввод электропитания в древесный дом

Для начала давайте поглядим, как выгодно делать подземный ввод электропитания в древесный дом. Если гласить о рентабельности исходя из убеждений мгновенной выгоды, непременно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:

• Копание траншеи от опоры до дома и её оборудование;
• Проход (отверстие) фундамента вовнутрь дома;
• Устройство спуска со столба и подъем к щиту снутри дома, с помощью железных труб;
• Цена бронированного электрокабеля.

Но, подземный ввод электропитания в древесный дом более выгоден исходя из убеждений надежности и долговечности, также защиты от различных аварий.

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, ну и по пожарной безопасности подземный ввод в металлической трубе, более неопасен, чем ввод воздушный.

Подземный ввод электропитания в древесный дом – разработка устройства

Общая разработка устройства подземного ввода электропитания в дом такая. От опоры полосы электропередачи (необязательно наиблежайшей к дому), копается траншея до дома, точнее, до запланированного места ввода кабеля в дом. Глубина траншеи находится в зависимости от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть более 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть более 1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору устанавливается защитная железная труба. Форма трубы в виде буковкы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть более 1800 мм.

Метод укладки электрокабеля в траншее находится в зависимости от типа кабеля (об этом далее).

В строение электрокабель вводится через бетонный фундамент либо через стенку дома. Если ввод делается через стенку, то на стенке электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Статьи по теме: Установка счетчика вне дома

Материал на подземный ввод электропитания в древесный дом

Для устройства подземного ввода электропитания в древесный дом подходят следующие электрические кабели:

• Кабель бронированный ВБбШв, ВКбШв, ВБбШнг(А), ВБШв. Поглядеть номенклатуру кабелей ВБШв можно здесь http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/kabel-silovoj-s-pvh-izolyaciej/vbbshv-4×150/

Бронированный дюралевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, маленькими волнами, «змейкой», создавая припас 1-2% (СНиП 3.05.06-85, п.3.59).

• Кабели ВВГнг и АВВГ.

Незащищенные электрические кабели прокладываются в траншее, исключительно в защищенном виде, защита осуществляется особыми электротехническими пластмассовыми трубами либо электротехнической гофрой.

Принципиально! Невзирая на практику применения незащищенных кабелей для ввода электропитания в дом, необходимо отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее применяются только бронированные кабели.

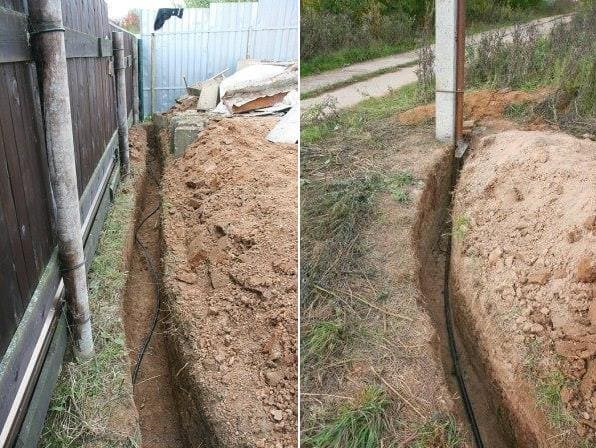

Подземный ввод электропитания: копание траншеи

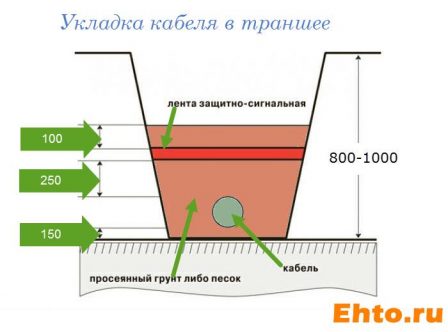

• Траншея для подземного ввода электропитания в древесный дом обязана иметь глубину от 80 до 100 см, зависимо от сечения кабеля.

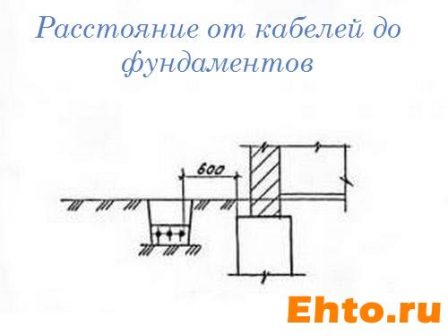

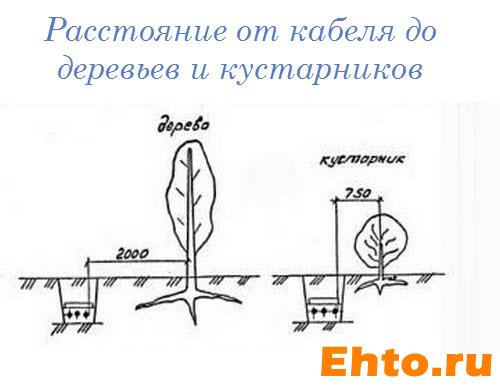

• Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от всех фундаментов – 650 мм.

• На деньке траншеи не должно быть кореньев, строительного мусора.
• На деньке траншеи делается песочная подушка.
• Засыпается траншея только мягеньким, не промерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в древесный дом

Ввести питающий электрокабель из траншеи в дом можно 2-мя методами:

• Через фундамент;
• Через фасадную стенку дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3.05.06-85, п.3.67). Асбестовая труба должна входить в траншею на 600 мм, при всем этом должен быть соблюден наклон трубы в сторону траншеи.

Подъем кабеля из траншеи по стенке

В случае отсутствия ленточного фундамента либо установки дома на плитный фундамент (УШП), либо свайный фундамент, другими словами, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стенке дома. В данном случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Статьи по теме: Кабельная концевая муфта для силового электрического кабеля: описание, типы, как избрать

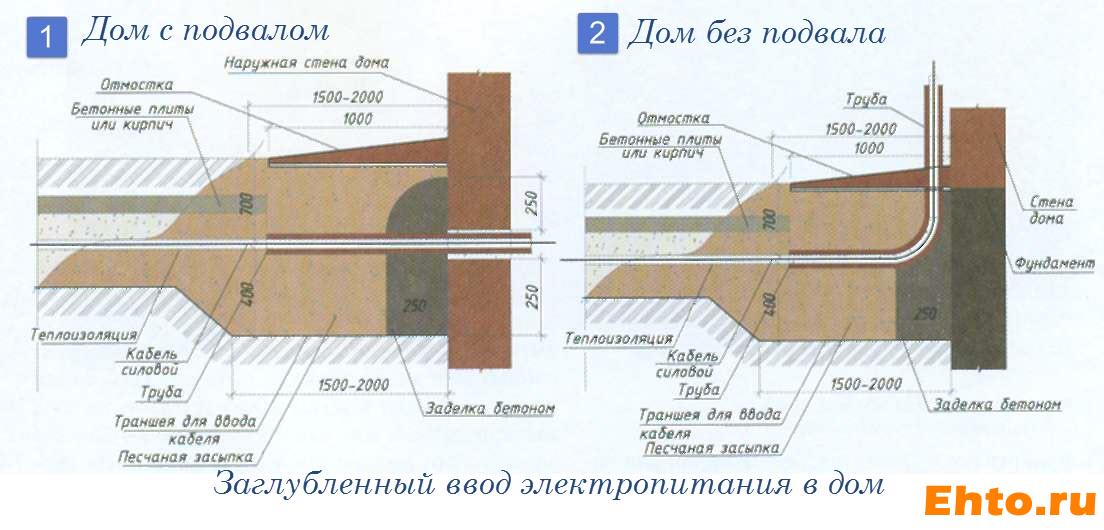

Верно оборудованный ввод кабеля электропитания в дом отлично видны на схеме. Направьте внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к полосы электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

Спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при всем этом защищается на высоте 1800-2000 мм от земли.

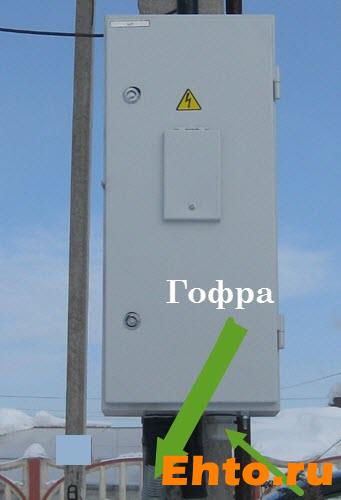

Принципиально! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) либо вводное устройство с блоком учета электроэнергии. Это освободит вас от общения с проверяющими организациями и не вызовет приреканий со стороны приемной комиссии.

Принципиально! Очередное. Не рекомендуется наглухо закреплять железную трубу спуска к вводному щиту на улице. Соединение необходимо выполнить через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта совместно с трубой.

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита снутри дома, также должен быть защищен железной трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при рытье участка. 1-ый вариант после засыпки кабеля мягеньким грунтом необходимо уложить слой из полнотелого кирпича. 2-ой вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что далее копать нельзя проходит кабель.

Выводы про подземный ввод электропитания

• Подземный ввод электропитания в древесный дом более накрепко, чем ввод воздушный;
• Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
• Ввод кабеля в лом осуществляется через бетонный фундамент либо по фасадной стенке дома;
• Спуск кабеля в траншею и подъем кабеля из траншеи защищается железной трубой согнутой под 90°;

Статьи по теме: Выбор и установка осветительных приборов в натяжной потолок

Принципиально! Защитная железная труба и броня кабеля непременно должны быть заземлены.

Что необходимо знать про ввод в дом кабеля под землей

Личный дом, построенный на участке земли, в нынешних реалиях никому не увлекателен без подведенных к нему инженерных коммуникаций. Посреди них важной является подвод к дому и в дом электричества. В этой статье разберём ввод в дом кабеля под землей для электропитания.

Два варианта ввода в дом электричества

Логически обусловлено и доказано нормативами два варианта ввода в дом электричества. Это ввод в дом кабеля под землей и ввод кабеля по воздуху. Сравним оба варианта, отталкиваясь от преимуществ подземного ввода, но для начала поймём, что такое подземный ввод кабеля в дом.

Что такое ввод в дом кабеля под землей

Электропитание личного дома осуществляется от воздушной полосы электропередачи поселка либо другого населенного пт, где построен дом либо будет строиться дом.

Стоит напомнить, что подключение электричества к дому просит разрешения. Электропитания берется от наиблежайшего столба полосы. Вариант ввода электропитания в дом находится в зависимости от ряда критерий, а конкретно:

Во-1-х, ввод в дом кабеля под землей осуществляется по траншее. Это означает что на отрезке трассы от столба до дома в земле не должно быть других коммуникаций, которые могут быть повреждены.

Во-2-х, геология участка, должна подтвердить возможность траншейного ввода кабеля. Вымерзание, вспучивание грунта, его сдвиги и вымерзание, также подземные воды имеют значение для траншейного ввода.

В-3-х, прокладка траншеи не должна нанести вреда зеленоватым насаждениям;

В-четвёртых, удаленность полосы электропередачи от дома может сделать нерешаемые препядствия для прокладки траншеи под дорогой, через пруд, другой участок, дренажную канаву.

В-5-х, подземный ввод дороже. Копка и облагораживание траншеи, организация спуска кабеля со столба, организация ввода кабеля в дом под фундаментом требуют огромных вложений, чем воздушный ввод.

Всё это необходимо учесть, для принятия решения про ввод в дом кабеля под землей. Но плюсы подземного ввода почаще перевешивают трудности, а конкретно:

• Подземный ввод не подвержен погодным воздействиям и в этом плане более надежен;
• Его не может задеть проезжающая машина, строительная техника, соседи и т.п.;
• Фасад дома не портят элементы и кабели воздушного ввода;
• Кабель в земле нельзя стремительно срезать и украсть;
• Его нельзя нарочно разрушить;
• С подземным вводом не надо решать задачи повторного заземления.

Ввод в дом кабеля под землей имеет свои плюсы. Остаётся избрать кабель для подземного ввода.

Выбор кабеля для ввода в дом электричества под землей

В решении этого вопроса, всё совершенно просто. Для вас довольно приобрести Вбшв кабель и неувязка высококачественного вода электропитания в дом будет решена.

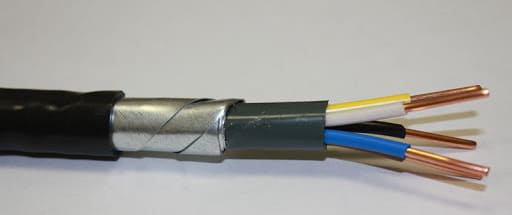

Кабель ВбШВ (ВБбШВ)— это бронированный кабель, специально созданный для траншейной прокладки. У кабеля медные жилы, изоляция жил и оболочка кабеля (шланг) из ПВХ. Бронирование кабеля железными покрытыми цинком летами, которые оборачивают кабель по часовой стрелке. Малая буковка «б» в маркировке, гласит, что между бронёй и шлангом нет воздушной подушки.

Кабель комфортен в работе, не просит дополнительной защиты в траншеи, может без ограничений прокладываться по вертикальным трассам. Отсутствие частей между шлангом и бронёй делает распайку кабеля более комфортной.

Заключение

Ввод в дом кабеля под землей непременно комфортен, неопасен, более надежен. Но более затратен. В следующих статьях разберем, как проложить кабель от полосы до дома.
