Во время прокладки либо реконструкции электросети нужно верно подвести к дому электрический провод. Для этой задачи, которая осуществляется от опоры магистральной полосы к дому, часто применяется СИП. Работа с самонесущим проводом имеет несколько аспектов и просит соблюдения главных правил монтажа.
Во время прокладки либо реконструкции электросети нужно верно подвести к дому электрический провод. Для этой задачи, которая осуществляется от опоры магистральной полосы к дому, часто применяется СИП. Работа с самонесущим проводом имеет несколько аспектов и просит соблюдения главных правил монтажа.
Какой провод применяется для подведения электросети от опоры к зданию?
Проф установка провода начинается с правильного выбора СИП. К самому пользующемуся популярностью и подходящему типу провода относится СИП-4, что обосновано легкостью монтажа и демократичной ценой. После выбора типа провода можно перебегать к вопросу количества токопроводящих жил и сечения СИП. Тут нет заморочек – если в здание подводится 1 фаза, то монтировать СИП от столба нужна 2-х жильным проводом, если же 3 фазы, то стоит взять СИП на 4 жилы. Что касается сечения, то часто берется провод с сечением 16 кв. мм., провод с наименьшим сечением воспрещается использовать, а с огромным и не нужна, так как данное сечение отлично совладевает с нагрузкой в 60 А.
Фиксация на опоре и подвод провода к зданию
Перед монтажом провода стоит измерить расстояние от дома до опоры, если оно больше 25 м, то нужна дополнительно установить еще одну опору. Если же с расстоянием все в порядке, то можно перейти к процессу фиксации провода на столбе. Так как в столбе нельзя делать отверстия, то для монтажа провода применяет железная покрытыя цинком лента, бугели и определенные крепления.
Для фиксации кронштейна на столбе, лента наматывается по типу бандажа в несколько оборотов вокруг опоры, между 2-мя слоями устанавливается кронштейн и плотно стягивается, лента фиксируется за счет скрепок. Дальше через натяжной анкерный зажим пропускается СИП и его закрепляют на кронштейн.

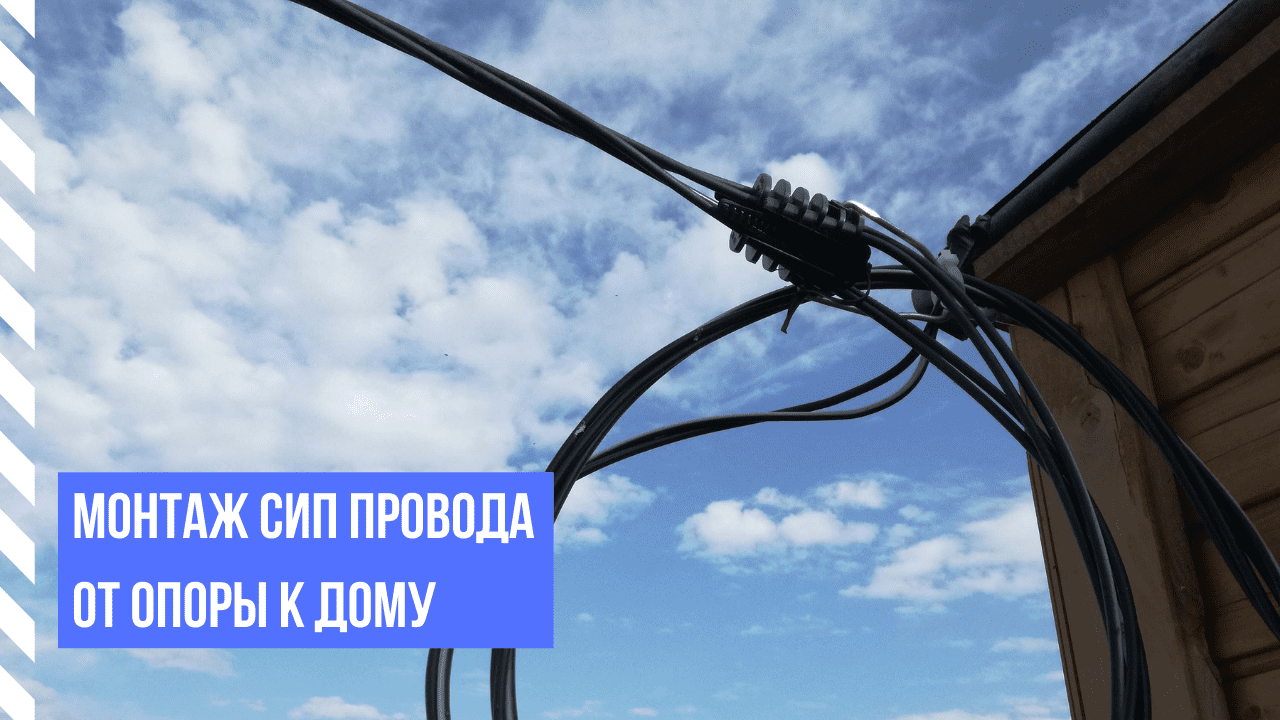

Подвод провода от опоры к зданию

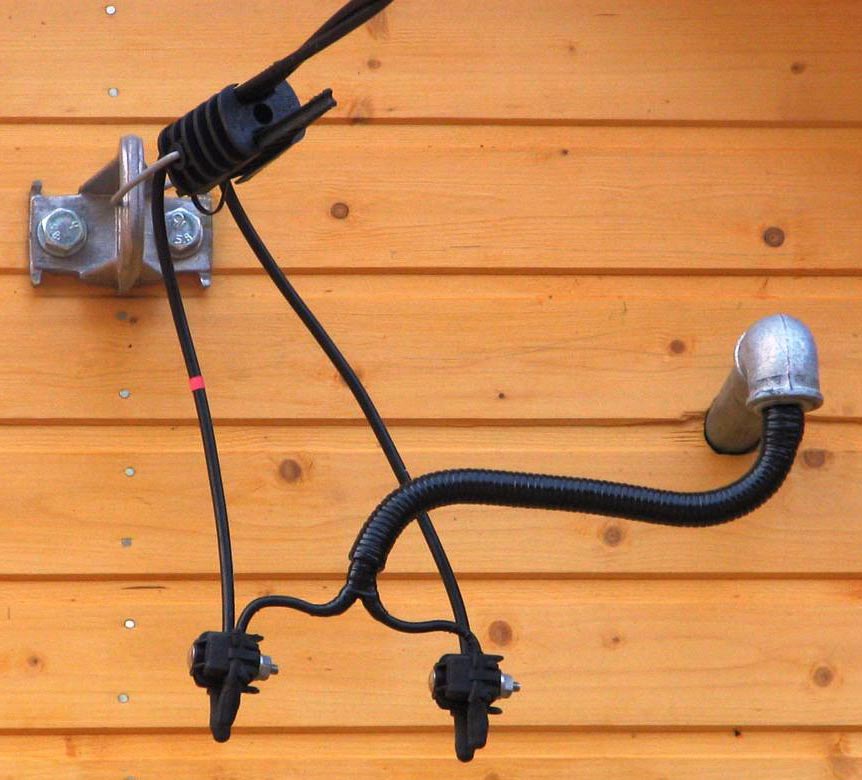

После нужна подвести провод, натянуть, зафиксировать и подключить. СИП на фасаде дома закрепляется таким же самым кронштейном, но он фиксируется анкерными болтами. Расстояние от земли до места фиксации провода должно быть 2,75 м, время от времени ввиду конструктивных особенностей строения может делаться ввод средством крыши. Дабы зафиксировать СИП на кронштейне, нужен анкерный зажим аналогичный тому, что на столбе. На вводном проводе от опоры до места подсоединения не должно быть повреждений и соединений.
Натяжка
Процесс натяжения СИП происходит с применением лебедки, снаряженной особым захватывающим механизмом для несущей жилы либо стопроцентно СИП. Во время натяжения не стоит переусердствовать, необходимо верно высчитать усилие, для этого применяется динамометр. В проектной документации всегда обозначается сила натяжения провода, также эти данные можно поглядеть в специальной монтажной таблице.
Ни при каких обстоятельствах не рекомендуется делать натяжение «на глаз». Так как в зимнее время в случае правильной натяжки в брутальных погодных критериях (снег, оледенение) провод не оборвется, влага не начнет стекать по проводу в дом и не попадет в электрический щит.
Способы подсоединения СИП на столбе
Подсоединение провода СИП к токопроводящей полосы на столбе может осуществляться несколькими способами зависимо от самого СИП.
Изолированные полосы часто требуют применения определенных прокалывающих зажимов, производящиеся в большенном ассортименте для различного вида изоляционного слоя и сечения. Определенные модели зажимов могут применения без обесточивания полосы. Их конструктивные особенности предполагают наличие срывной головки в изоляции, что дает возможность выполнить неопасное подсоединение провода к полосы электропередач. Стоит уяснить, что прокалывающие зажимы нельзя устанавливать два раза, потому с первого раза необходимо выполнить верный установка.
Обнаженные полосы предполагают использование отдельных зажимов, имеющих контакты с гладкими поверхностями без прокалывающих деталей. Перед подключением дома к магистральной полосы стоит все работы уточнить с компанией по энергоснабжению, так как у нее могут быть определенные эталоны к технологиям установки и электротехническому оснащению.
Подсоединение к электрощиту
Подведение провода в здание и его подсоединение к щиту предполагает внедрение особых каналов, труб либо гофр. На практике для этой цели может употребляться обычная водопроводная труба. В то же время незащищенные проводники должны быть укрыты от случайного контакта с местами, где могут находиться люди. В щите провод следует соединить с вводным рубильником, перед этим опрессовав жилы. Иногда к проводу с внедрением прокалывающих зажимов подсоединяют ответвления от медного кабеля ВВГнг, после чего происходит подключение к электрощиту либо прямым образом к вводному автомату.
Использование и установка СИП кабеля
Основная сфера применения самонесущего провода — передача и рассредотачивание электричества в силовых и осветительных воздушных линиях электропередач.
Он интенсивно применяется в строительстве магистральных ЛЭП и их ответвлений для ввода в разные жилые и хозяйственные строения и сооружения.
Достоинства СИП
В сопоставлении с обыкновенными нагими проводами этот обладает целым вблизи преимуществ, с чем и связано его обширное использование:
- Применяемый для изоляции целофан сводит на нет большая часть негативных причин наружной среды. Например, СИП фактически не зарастает влажным снегом и льдом, исправно работает в широком спектре температур.
- Проводящие ток жилы фактически не несут никакой механической нагрузки, т.к. огромную часть принимает крепкая несущая жила. Соответственно, риск обрыва проводов мал;
- Нереально хищение электроэнергии методом наброса проводов, что кроме экономии также понижает число электротравм населения;
- Имеет очень низкую пожароопасность;
- При случайном соприкосновении проводов между собой, ветками деревьев, грузоподъемной техникой и т.д. не происходит замыкания, а означает, перебоев с подачей электричества;
- Очередное принципиальное достоинство провода – установка, отличающийся простотой и быстротой.
СИП обходятся только немногим дороже обыденных проводов, используемых в электроснабжении, но эти издержки стремительно окупаются.
Технические свойства, установка
Перед монтажом проводов должны быть выполнены следующие шаги:
- Подготовка воздушной полосы электропередач, включая расчистку от разных мешающих объектов вроде деревьев, сборку и установку опор;
- Устройство защитных конструкций, если ЛЭП пересекает какие-либо инженерные сооружения;
- При вводе проводов в строения установлена крепежная арматура;
- Доставлены барабаны с проводом и устройства для его раскрутки.
Установка от столба к столбу
Данный провод можно укреплять как на уже имеющиеся опоры, так и на новые. Во 2-м случае для крепежных креплений установка удобней выполнить заблаговременно, до того, как опора установлена в вертикальном положении.
Размотка кабеля
Провод поставляется навороченным на барабан, соответственно, в процессе монтажа СИП от столба к столбу его нужно раскатать. Для маленьких участков (до 100 м) при просветах до 50 м допускается раскатывание вручную, при огромных объемах работы производятся раскаточными механизмами.
С одной стороны размещается барабан, установленный на раскаточной телеге, на обратном конце участка – лебедка с тросом. На опорах крепятся раскаточные ролики, а в них продевается этот вспомогательный трос. Конец троса соединяется с проводом, дальше провод протягивается через все ролики. Как провод оказывается натянут и закреплен между концевыми опорами, использовавшиеся для раскатки ролики заменяются промежными зажимами. На этом моменте для провода сип установка завершен, дальше производятся мероприятия по защите ЛЭП от перенапряжения, маленьких замыканий, ее заземление.
Крепление и соединение, также ответвления от них осуществляется с внедрением соответственной арматуры:
- Сцепной (крюки, крепления), предназначенной прикрепления зажимов к опорам, стенкам построек и сооружений;
- Поддерживающей и натяжной, при помощи которой нулевая жила крепится к опорам и постройкам;
- Соединительной (зажимы для нулевых и фазных жил);
- Контактной (ответвительные зажимы).
Герметичные зажимы арматуры защищают провода от попадания воды под изоляцию, обеспечивают плотность контактов и надежную эксплуатацию проводов.
Рекомендуемый состав бригады для работ по монтажу провода на опорах:
- Электролинейщики 5 разряда – 1 чел;
- 4 разряда – 1 чел;
- 3 разряда – 2 чел;
- Шофер 5 разряда – 1 чел.
На всем протяжении работ по монтажу провода температура не должна опускаться ниже -20 С.
Подвод электричества в дом
Установка кабеля от столба к дому обычно осуществляется с внедрением провода СИП-4 сечения 16 мм с 2 либо 4 жилами зависимо от того, однофазовый либо трехфазный ввод делается.
- Если до ВЛ более 25 метров, то нужна установка дополнительной промежной опоры. На внешней стенке постройки провод крепится обычно анкерным зажимом на кронштейне.
- Если дом построен из негорючих материалов, то допускается открытый установка — прокладка конкретно по стенке, но лучше все таки упрятать его вовнутрь пластмассового короба либо гофрированной трубы.
На практике СИП можно как заводить конкретно в дом до распределительного щитка, так и обрывать его, делая ввод другими видами кабеля. То отверстие, через которое провод заходит в дом, армируется заземленной металлической или пластмассовой трубой. Применять резину для этих целей не рекомендуется, т.к. с течением времени она рассыхается, становится хрупкой и теряет свои диэлектрические характеристики, т.е. становится токопроводящей.
