Кабель под землей в пнд трубе

Доброе время суток, дорогой читатель! Внешние кабельные полосы и проводка снутри дома требуют дополнительной изоляции, которая защитит кабель от наружных воздействий, а жильцов — от поражения током в случае повреждения его изоляционного слоя. С этой задачей отлично совладевает ПНД труба для кабеля. В этой статье я расскажу об особенностях этих изделий, имеющихся разновидностях и различных методах укладки.

Технические свойства

1. Допустимая рабочая температура — от -25 ºС до +70 ºС.
2. Допустимая температура монтажа — не ниже -30 ºС.
3. Плотность целофана — 0,949–0,953 г/см3.
4. Класс горючести — В1, В2.
5. Номинальное давление зависимо от типа труб:
   легкие — 0,25 МПа;
   среднелегкие — 0,4 МПа;
   средние — 0,6 МПа;
   томные — 1 МПа.
6. Коэффициент термического расширения — 0,15–0,2 мм/мºК.
7. Температура хрупкости — от –70 ºС.

Сферы использования

ПНД трубы используются в качестве защитных рукавов кабелей, проложенных открытым, сокрытым и полускрытым методом при устройстве:

• сетей электроснабжения;
• телефонных линий;
• телекоммуникаций;
• видеонаблюдения;
• компьютерных сетей;
• пожарной, контрольной, аварийной сигнализации.

Предпосылки высочайшей популярности

При выполнении электромонтажных работ ПНД труба пользуется высочайшей популярностью по ряду обстоятельств:

1. Она обеспечивает надежную защиту кабелей, фактически исключая риск поражения током в случае повреждения изоляции кабеля.
2. Имеет специальную конструкцию, облегчающую протяжку кабелей всех видов.
3. Трубная продукция из ПНД, в отличие от железных коробов, более комфортна в транспортировке и полностью не подвержена воздействию коррозии.
4. Не проводит электрический ток, потому не просит дополнительных издержек на катодную защиту.

Срок службы

Срок службы труб ПНД для кабеля составляет более 50 лет.

Требования и эталоны

Требования к техническим чертам кабельных каналов из труб ПНД регламентируют ГОСТ 32126.1–2013. Марки вторичного материала должны соответствовать:

1. ГОСТ 16338-85. Эталон распространяется на целофан низкого давления следующих марок: 271, 273, 276, 277, 286.
2. ГОСТ 16337-85. Определяет технические требования к целофану высокого давления марок 10803-020, 15303-003, 15803-020, 16803-170.

Внешняя поверхность технической трубы из ПНД должна быть гладкой, без приметных отслоений, трещинок, сколов и пузырей. Внутренние поверхности изделий не обязаны иметь холмы и выступы, препятствующие протяжки провода.

Полиэтиленовые трубы реализуются в отрезках длиной 5–12 метров либо в бухтах по 25, 50, 100, 200 метров.

Маркировка

Маркировка наносится производителем с наружной стороны трубы ПНД по всей длине с шагом в 1 метр. Она состоит из следующих обозначений:

• наименования производителя (марки);
• марки целофана (к примеру, ПЭ-63, ПЭ-80);
• показателя SDR (коэффициент соотношения наружного поперечника изделия к толщине стены). По нему определяется уровень кольцевой прочности;
• геометрических характеристик: поперечника и толщины стены;
• эталона производства (ГОСТ либо ТУ);
• предназначения изделия (техно, питьевая, газовая либо канализационная);
• даты производства.

Привожу пример обычной маркировки: ПЭ63 SDR 11 — 40*2 техно ГОСТ 16338-85.

Систематизация ПНД труб для укладки кабеля

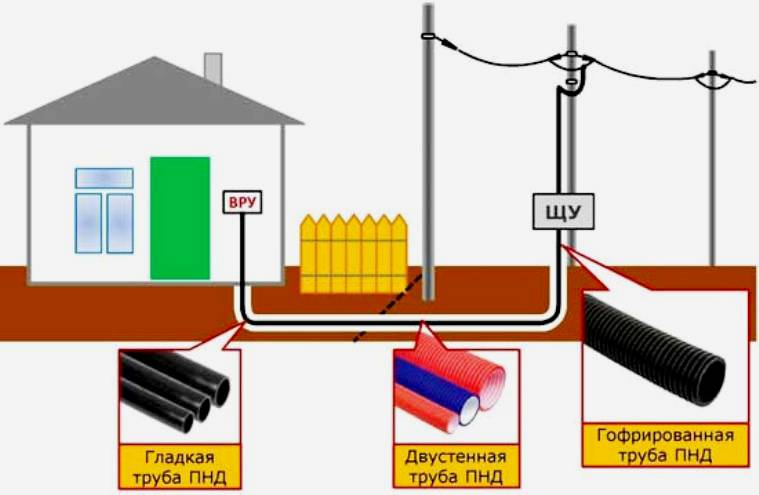

Производители предлагают для монтажа кабель-каналов трубу ПНД в 2-ух вариантах выполнения:

Эти виды трубной продукции различаются по техническим чертам и используются для эксплуатации в различных критериях.

Гладкие

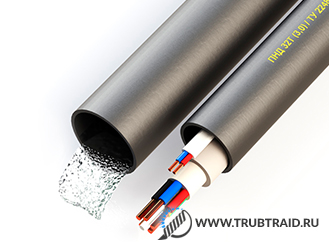

Гладкие трубы ПНД — темного цвета, жесткие, владеют высочайшей механической прочностью. Они бывают:

1. Не армированные с однослойной устройством стены. Применяются для прокладки кабеля в кирпичных стенках, бетонных конструкциях, стяжках пола.
2. Двухслойные армированные. Используются для эксплуатации в более сложных критериях.

Для поворотов, переходов в кабельных каналах из гладких труб ПНД применяется особая фурнитура.

Бугристые

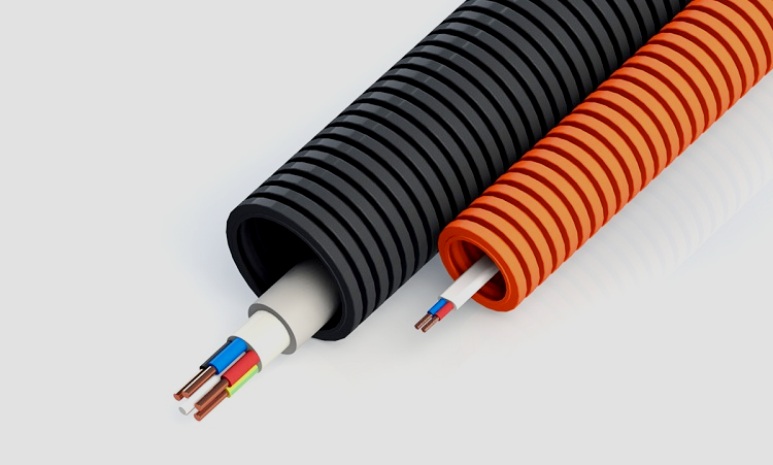

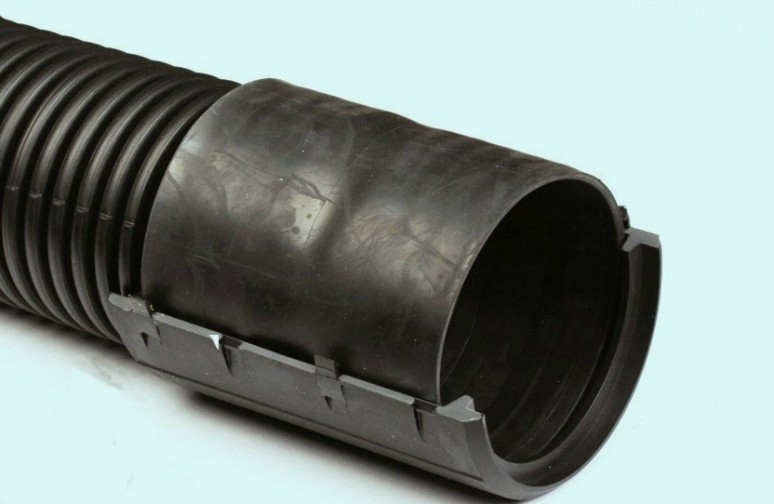

Полиэтиленовые гофротрубы используются для устройства как поверхностных, так и подземных коммуникаций. Они имеют двухслойную стену, у которой внутренний слой гладкий, сделанный из ПВД, а внешний гофрированный — из ПНД. Могут поставляться с установленным снутри зондом либо без него.

По возможности выдерживать наружное давление разделяются на:

• легкий;
• средний;
• тяжкий вид.

Зависимо от предназначения окрашиваются в различные цвета:

• красный — для высоковольтных трасс;
• синий — для прокладки линий связи и телекоммуникаций;
• черный — изделия общего предназначения.

Гофротрубы ПНД отличаются прелестной гибкостью, выдерживают огромные нагрузки, потому могут употребляться для прокладки криволинейных магистралей и располагаться на разной глубине.

Достоинства и недочеты

ПНД трубы для защиты кабеля владеют следующими плюсами:

1. Маленькой вес по сопоставлению с металлорукавами.
2. Отличные электроизоляционные характеристики.
3. Стойкость к воздействию химикатов.
4. Высочайшая степень износостойкости.
5. Способность переносить долгий контакт с брутальной средой.
6. Низкая теплопроводимость, благодаря которой не появляется конденсат.
7. Морозостойкость. Трубы не разрушаются при замерзании в них воды.
8. Доступная стоимость. Для электротехнических работ применяется труба из вторичного сырья, цена которой на 30–50 % ниже, чем продукции из первичных полимерных гранул.
9. Упругость. Ее можно изгибать на сложных участках, не используя фасонных деталей.
10. Гладкость внутренних стен, позволяющая просто протащить кабель.
11. Достаточная твердость.
12. Бактериологическая стойкость.
13. Устойчивость к механическим повреждениям и вибрационным нагрузкам.
14. Маленький коэффициент линейного расширения.
15. Стойкость к температурным перепадам.

К недочетам можно отнести способность труб ПНД поддерживать и распространять горение. Потому они должны быть замоноличены снутри огнестойких материалов, к примеру бетонной стяжки, цементного раствора, либо проложены в земле.

Советы, как выбирать

Определяющими факторами при выборе труб ПНД для кабеля должны стать следующие характеристики:

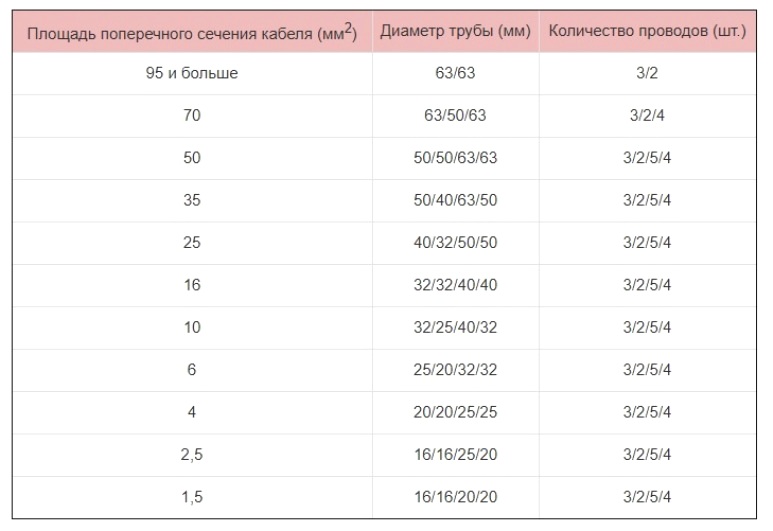

1. Пропускная способность. Внутренний поперечник трубы должен по размеру соответствовать суммарной площади сечения кабелей, которые подразумевается запихнуть в ее полость. Сортамент полиэтиленовой трубной продукции содержит в себе изделия поперечником от 16 до 225 мм и шириной стены от 2 до 30 мм. Если необходимо протянуть 2 провода с площадью сечения 5 мм² каждый, то подойдет труба с внутренним поперечником 20 мм. Для 3 кабелей с суммарным сечением в 24 мм² лучший поперечник будет составлять 30 мм.
2. Прочностные свойства. Для оценки уровня прочности изделия берут значение SDR в маркировке. Чем оно ниже, тем труба прочнее и может выдерживать огромные нагрузки.

Методы и правила укладки труб ПНД

Разработка укладки защитных рукавов из труб ПНД имеет особенности зависимо от места размещения кабеля и критерий его эксплуатации.

Общие правила для всех методов укладки следующие:

1. Не рекомендуется прокладывать кабели различных сетей в полости 1-го защитного канала. , это может привести к образованию залома.

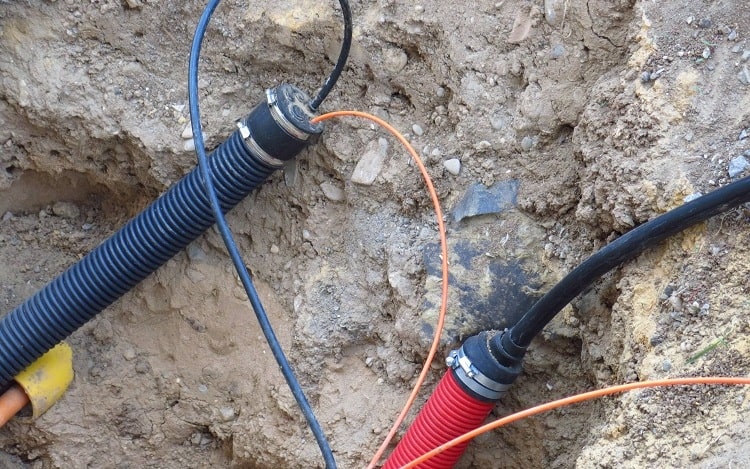

2. Места стыковки труб должны быть герметичными. Соединить отдельные изделия можно при помощи компрессионных муфт, пресс-фитингов либо способом стыковой сварки.
3. Длина участка между коробками не должна превосходить 25 метров.
4. При открытом методе прокладке вне строения следует применять гофру ПНД темного цвета, стойкую к воздействию уф-излучения.
5. Дабы обеспечить отток конденсата, образующегося на внешних поверхностях, трубопроводы обязаны иметь уклон, направленный в сторону протяжных коробок. В них будет собираться влага.
6. При заглублении канала в почву более чем на 2 метра, нужно сверху выполнить защитную бетонную стяжку шириной 8–10 см.

Укладка труб снутри построек

Установка кабель-каналов снутри построек осуществляется в следующем порядке:

1. Разметка прокладки кабеля.
2. Пробивка штроб в ограждающих конструкциях строения (по мере надобности).

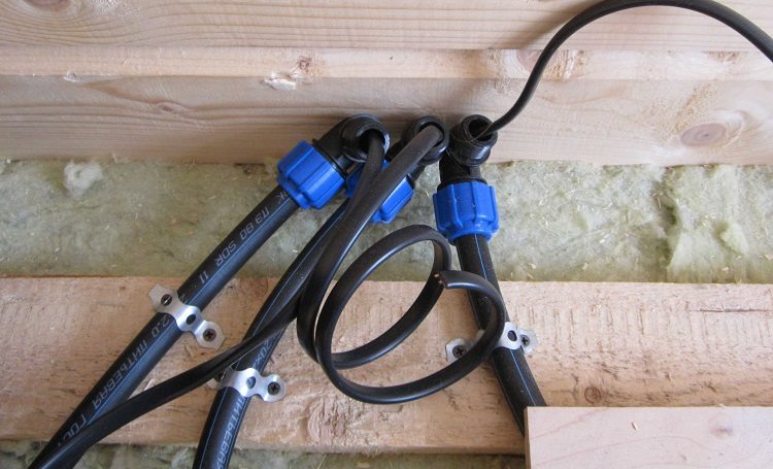

3. Соединение отдельных труб ПНД в трубопровод и их фиксация. Для крепления изделий к стенкам либо потолку применяются особые держатели с защелкой, к полу — железные скобы.
4. Заделка конструкции зависимо от местоположения канала и его поперечника. Для заделки в стенках применяют штукатурку либо другие материалы отделки. Трубопроводы, проложенные в полу, заливают бетоном.

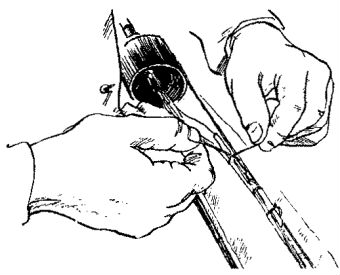

5. Протяжка кабеля. Провод снутри пластмассового трубопровода должен размещаться свободно, без натяжения.

Укладка на улице в траншею

В почти всех случаях подземная прокладка электрического кабеля предпочтительней воздушных трасс. В земле он будет защищен от осадков, оледенения и порывов ветра, недоступен грабителям цветных металлов.

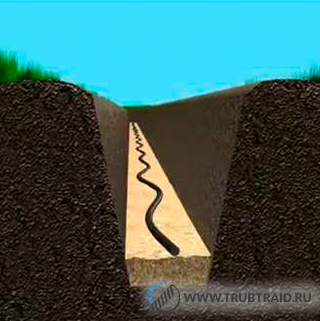

Сам процесс укладки труб ПНД для кабеля в земле складывается из следующих действий:

• разметка габаритов траншеи;
• отрывка траншеи и выравнивание дна;
• раскладка труб вдоль траншеи;
• засыпка песком либо мягеньким грунтом основания канавы на 10 см;
• последовательная укладка отрезков труб с заделкой соединений контактной сваркой;
• проверка целостности оболочки кабеля и протяжка его в полость труб без натяжения;
• засыпка мягеньким грунтом либо песком готового трубопровода шириной слоя в 10–15 см;
• оборотная засыпка траншеи грунтом.

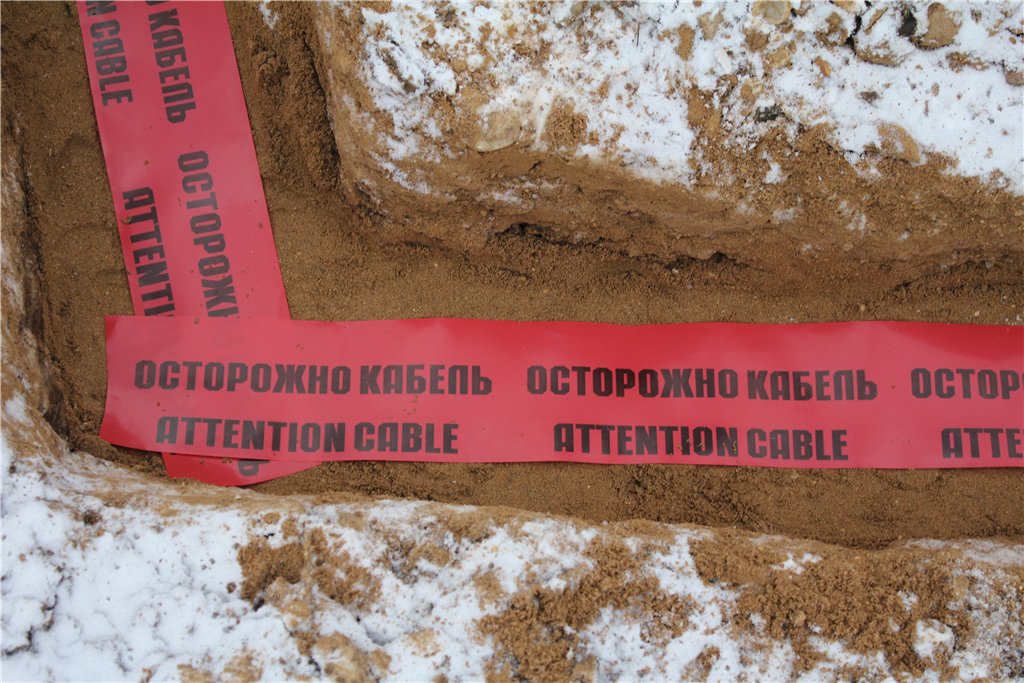

Дабы в предстоящем проложенную трассу можно было отыскать, над ней ставят сигнальные столбики. При монтаже кабеля подземным методом для соединения деталей полиэтиленового трубопровода нельзя применять фитинги. Они могут нарушить его плотность.

Бестраншейный метод укладки в земле

В стесненных критериях личных дворов либо дач, где нет способности вырыть траншею, используют метод бестраншейной укладки кабеля. Для этого используют особое оборудование, позволяющего бурить почву в горизонтальном направлении. До начала работ необходимо оформить разрешение на бурение и выполнить анализ геологического состава грунта.

Укладка кабеля бестраншейным методом осуществляется в следующей последовательности:

1. Бурение пилотной скважины. Осуществляется при помощи специального наконечника, закрепленного на гибкой штанге. Она позволяет поменять направление при столкновении с естественными препятствиями в земле. Наконечник обустроен особыми охлаждающими отверстиями и навигационным аппаратом. Это позволяет держать под контролем линию движения бурения и корректировать ее направление.
2. Расширение скважины до подходящих размеров. На этом шаге делают подмену наконечника на расширитель, что позволяет прирастить поперечник скважины до проектных характеристик;

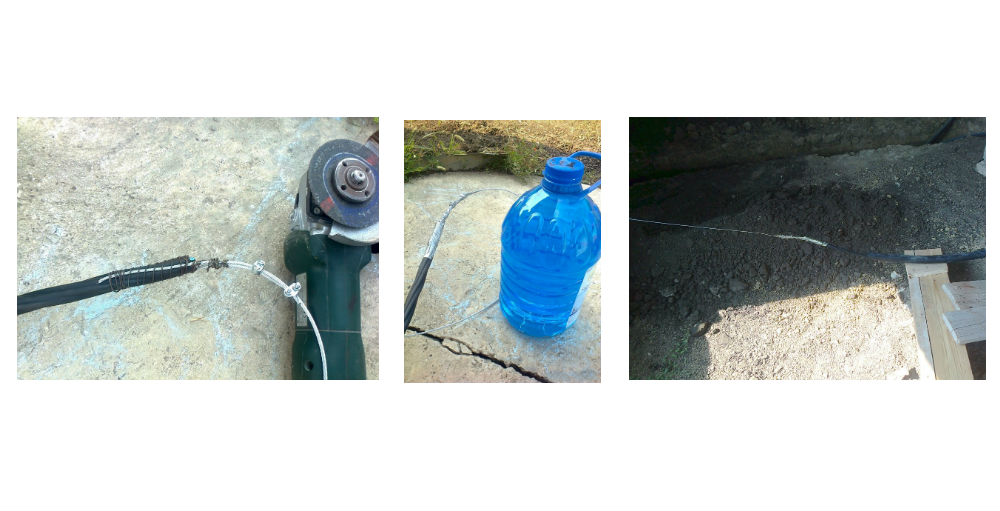

3. Прокладка труб. Сначала в трубопровод необходимо просунуть кабель, а потом собранную конструкцию закрепить к специальной штанге установки ГНБ, которая протянет ее через скважину. Для понижения силы трения при прохождении плети коммуникации через горизонтальный канал используют бурильный раствор.

Заключение

Труба ПНД способна выполнить разводки электропроводов в доме более неопасными, понизить воздействие на них наружных причин, но для этого необходимо верно избрать тип изделия и установить его без ошибок. Подписывайтесь на наш веб-сайт, оставляйте свои комменты и делитесь полезными мыслями в соц сетях.

Прокладка кабеля в земле с помощью пнд трубы

Прокладка кабеля в земле нужна для оборудования коммуникаций различного предназначения. В промышленных масштабах сотки метров проводов тянут под дорогами, в черте городка, на строящихся объектах и других площадках, нуждающихся в электричестве. Также прокладка кабеля в земле нередко проводится в бытовых критериях, на даче либо приусадебном участке. Укладка под грунт, в особенности когда проводки много, может стать серьёзной неувязкой, если не обладать технологией. К счастью, сейчас понятно и опробовано огромное количество методов, какой-то из них, внедрение в качестве футляра технической трубы.

Достоинства трубы из пнд

Труба из целофана низкого давления либо сокращённо ПНД отличается малым весом, неплохой гибкостью и долговечностью. Она гладкая, чёрного цвета с маленькими вкраплениями. Создание таковой трубы основано на принципах переработки вторичного сырья. Это может быть упаковочная плёнка, пластмассовые пакеты, бутылки и другие изделия из целофана. Из них получают гранулки, маленькие частички одинакового размера.

Такое сырьё просто перерабатывается. Попадая в экструдер, гранулки греются и тянуться до подходящей формы. Поперечник, толщина стены выбираются заблаговременно, под них настраивают линию. Готовые трубы охлаждаются и распределяются по партиям. В бухты наматываются типоразмеры до 75 включительно, другие в отрезках по 12 метров.

Почему выбирают пнд трубу

Хранение пнд трубы перед прокладкой не просит серьёзных вложений. Довольно отыскать место, скрытое от солнечных лучей, так как на жаре целофан становится мягеньким. Как молвят монтажники, стена начинает плыть. В конечном итоге заместо положенных, к примеру, 20-23 мм, вы получите трубу с проходом 25, а то и все 30 мм. Потому лучше не рисковать, и помещение избрать заблаговременно.

Этапы грунтовой прокладки кабеля

Сначала необходимо пристально оглядеть провода. Они должны быть цельными, без вмятин и других видимых изъянов. В неприятном случае, ваши усилия окажутся напрасными. Покоробленные коммуникации не спасёт ни одна оболочка.

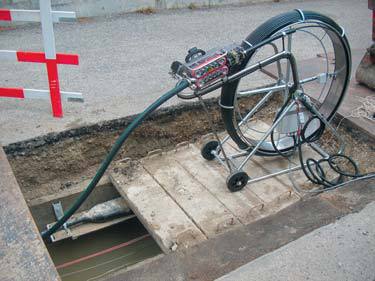

После проверки, приступают к разметке участка, потом копают траншею. В ней не должно быть огромных камешков, мусора, стекла и иных посторонних предметов. Основание лучше засыпать слоем песка 5 либо 10 см. В приготовленную нишу помещают трубу и делают протяжку. Более отменно это выходит со спец устройствами заготовки каналов.

Но обыденным мастерам достать эти приспособления трудно, тем паче с объёмом более 100 метров. В ход идут самые различные вещи, от лески, детской погремушки и пылесоса до арматуры и водянистого мыла.

Когда проводов не достаточно, и они размещаются по прямой полосы, как на видео, то рациональнее будет разрезать трубу и вручную протолкнуть кабель. При большей длине советуют использовать капроновые нити, железную проволоку. Их опускают вовнутрь и тянут вкупе с проводкой.

Спецы рекомендуют не брать для монтажа силовых сетей муфты и другие фитинги, а делать коммуникацию цельной. Соединения могут нарушить герметизацию. Это утверждение справедливо для открытой местности. При выводе сети в помещение без соединительных деталей не обойтись.

В конце трубу засыпают песком и грунтом на 15 см. Также нужно обозначить место. Для этого подойдёт сигнальная лента.

Бестраншейная прокладка кабеля

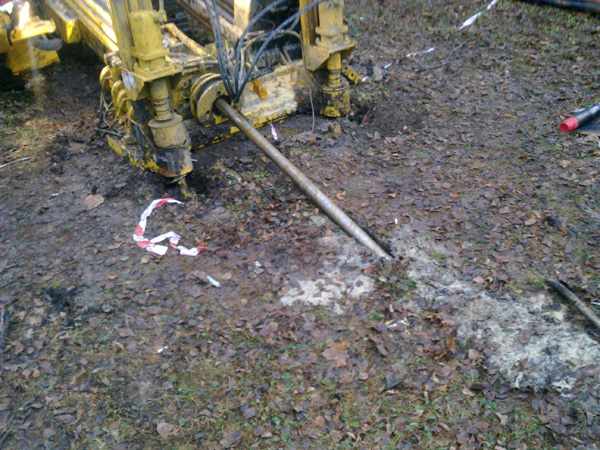

Разработка горизонтального бурения предназначена для монтажа кабельных конструкций в недоступных местах. Используют её в главном коммунальные службы. Сущность заключается в щадящем воздействии, не нарушающем поверхностных слоёв земли. Поначалу изучают её состав и получают разрешение на работы, дальше придерживаются следующей схемы

1. Бурят первичную скважину

2. Головкой со интегрированным скосом и отверстиями подачи заполняют место особенным веществом, предотвращающим обвалы грунта

3. Риммером наращивают проход скважины

4. Буровой установкой затягивают пнд трубу.

Процесс не резвый и достаточно накладный в плане оборудования. Но все же ГНБ остаётся одним из самых высококачественных способов подземной укладки кабеля. Главное, обратиться к экспертам и не забывать о контроле.

Рассмотренные методы числятся более действенными и гарантируют сохранность кабеля. Система будет работать весь гарантийный период. Естественно, повышенное внимание стоит уделить подготовке и соблюдению последовательности действий.

ПНД труба для прокладки кабеля в земле

ПНД и ПВД — Полиэтиленовые

Создатель Trubtraid.ru Размещено 03.05.2017 Обновлено 11.04.2018

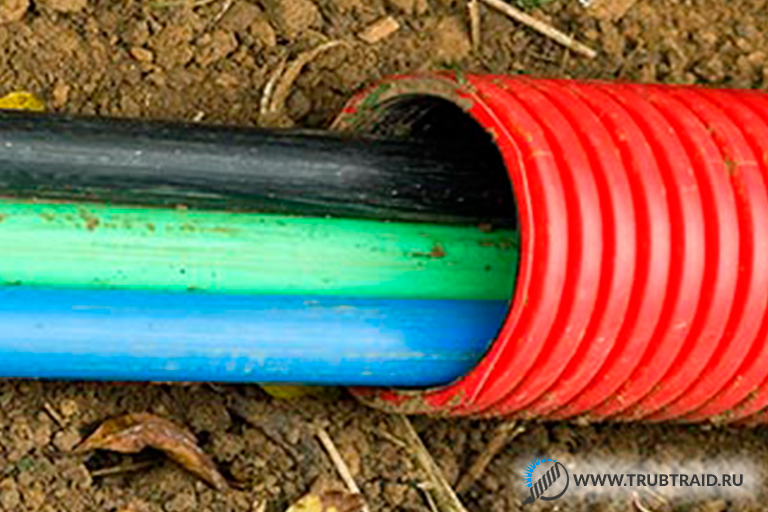

Дабы защитить полосы коммуникаций и связи при укладке проводов в большинстве случаев применяется ПНД труба для кабеля в земле. Ее внедрение в качестве защитной оболочки позволяет исключить риск повреждения изделий во время обустройства магистралей и в процессе их эксплуатации.

Полиэтиленовые коллекторы низкого давления в состоянии защитить провода (в т. ч. силовой кабель) от воздействия грунта, механических ударов, также блуждающих токов. Какие конкретно применяются для защиты инженерных сетей и как избрать подходящие, читайте дальше.

Предпосылки высочайшей популярности продукции

Более нужным способом обустройства электрических, коммуникационных, сигнальных и других сетей считается прокладка кабеля под землей. И в большинстве случаев конкретно в ПНД трубе. Потому производители стремятся выполнить более различным ассортимент выпускаемой полиэтиленовой продукции специального предназначения. Невзирая на то, что таковой метод закладки кабелей и проводов является достаточно накладным, он считается очень пользующимся популярностью.

Пластмассовые трубы для прокладки кабеля в земле позволяют предупредить самые различные задачи, которые вероятны при эксплуатации инженерных сетей.

Причинами возрастающей популярности этих коллекторов при обустройстве подземных магистралей являются:

1. Понижение риска повреждения линий наружными факторами (к примеру, в неблагоприятных погодных критериях).
2. Защита от вандалов и обмерзания.
3. Исключается возгорание вследствие недлинного замыкания.

Какие разновидности изделий могут употребляться для защиты проводов?

На рынке стройматериалов можно отыскать различные изделий, которые применимы для прокладки инженерных магистралей в земле. Это могут быть не только лишь ПНД коллекторы, но и трубы ПВХ, асбестовые либо асбестоцементные, железные. Но, в большинстве случаев конкретно полиэтиленовые материалы применяются для защиты провода и силовых линий под землей.

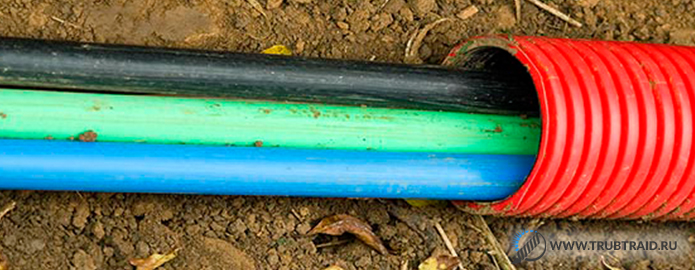

Трубы ПНД (труба для кабеля в земле) бывают нескольких типов:

либо томные
1. Жесткие с гладкой оболочкой (с 2-мя стенами)
2. Безгалогеновые.

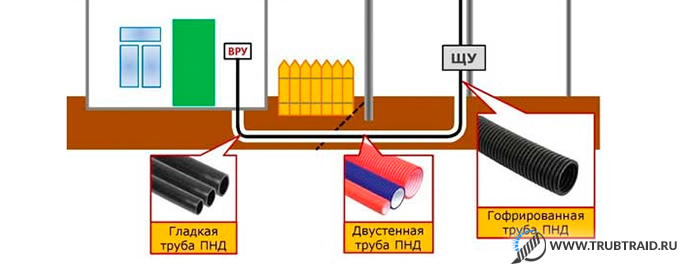

Главные типы труб, которые могут быть использованы в земле.

Коллекторы, представляющие тот либо другой тип, созданы для определенных целей. Так, к примеру, могут употребляться для подземной проводки изделия с двойными стенами, одна из которых – гофра, а 2-ая – оболочка ПВД. Гофрированная труба для прокладки кабеля в земле не подходит. Даже не глядя на то, что она отличается завышенной упругостью и прочностью.

Осознать, зачем служат те либо другие материалы, можно по нанесенной на изделие маркировке. В ней указываются технические свойства коллекторов (ГОСТ, поперечник и толщина оболочки, крепкость, показатель номинального давления, класс изделия и время от времени — его предназначение).

Если Для вас нужна труба ПНД для кабеля под землей, учитывайте цель ее предстоящего использования и технические свойства. Так, материал в гофре подойдет для укрытых электропроводов в помещениях. Как правило это магистрали, которые создаются при обустройстве домов и заводятся в стенки либо потолок. Самые крепкие коллекторы ДСК бугристые могут даже применяться при строительстве инженерной сети в полу (под заливку бетоном либо цементом).

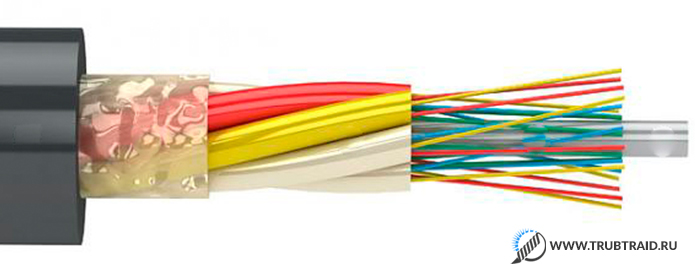

Зависимо от количества кабелей в предполагаемой сети, труба может быть различного поперечника. К примеру, если проводится прокладка 2-3 проводов сечением 95 мм², может употребляться изделие с внутренним ДУ 63 мм. Они реализуются бухтами по 15 м либо отдельными отрезами.

Если же нужно провести линию из 2-5 кабелей сечением 25 мм² каждый, можно применить коллекторы с внутренним отверстием в 32, 40 либо 50 мм и т.д. Некоторые производители предлагают в продаже коллекторы ПНД с огромным поперечником в границах 160 мм-250 мм. Подобные материалы реализуются отрезками по 12 м либо катушками по 100м (200м).

Способы и особенности укладки

Закладка кабелей в трубах может осуществляться наземным либо подземным методом. Также практикуется прокладка кабелей в оболочке в помещениях. Если Для вас нужно обустроить электрическую либо коммуникационную систему в доме, перед проведением работ следует ознакомиться с особенностями процесса. Прежде всего, рекомендуется закладывать сети при температуре до -30⁰С.

Нужно обеспечить плотность всех соединений и узлов на полосы, дабы исключить риск попадания воды, иных загрязнений вовнутрь коллектора. Если условия эксплуатации сети подразумевают образование конденсата в трубе, дополнительно заведите протяжную трубку для сбора излишней воды.

Убедившись, что подобные моменты учтены, можно приступать к следующему шагу работ. Прокладка кабеля в земле в трубе ПНД представляет собой не очень трудозатратный процесс, основную часть которого занимает выкапывание траншей. После подготовки углубления подходящей величины, поначалу прокладывается коллекто, а потом в нее заводится кабель. Произведя осмотр линий на предмет отсутствия повреждений и разгерметизации узлов, застройщики засыпают конструкцию песком и землей. В окончание по всему периметру может быть произведена укладка сигнальной ленты.

Ценные свойства продукции

ПНД труба, созданная для кабеля и его защиты в земле (стоимость их относительно низкая, если брать в расчет долгий срок эксплуатации), обладает большущим числом ценных свойств:

• легкий и нетрудоемкий установка, также обычное проведение кабеля при помощи зонда;
• возможность подземной проводки с большенными радиусными углами;
• устойчивость к различным условиям эксплуатации (от механических воздействий до перепадов температур);
• возможность эксплуатации 50 и поболее лет;
• маленький вес;
• внедрение без дополнительного заземления и т. д.

Как можно узреть, использование труб ПНД при прокладке инженерных подземных магистралей – залог их удачной и надежной эксплуатации. Потому принципиально верно подобрать коллектор и учитывать все аспекты его применения.

Видео показывает тестирование гофры для проводки ПВХ и ПНД на возгорание:

Видео: Подземный ввод кабеля в дом в пнд трубе
