Кабель под землей на даче

Современные дачные поселения непременно электрифицированы. Но нужные коммуникации, обычно, проложены только к основному зданию на участке. Хозяева же, обживая участок, часто нуждаются в прокладке кабеля к другим сооружениям: беседке, сараю, гаражу и т.д. Надёжнее всего это делать в земле.

Достоинства подземной прокладки кабеля

Кроме этого метода внешнюю проводку можно производить по воздуху. С первого взора может показаться, что так проще. Ведь не надо растрачивать время и силы на рытье траншеи, ну и проблему убрать резвее. Но на самом деле выходит, что надёжнее один раз отменно изолировать и уложить кабель, на сто процентов соблюдая технологию, которая регламентируется законодательными документами. Все работы можно произвести своими руками, а тонкости процесса изложены в направленном на определенную тематику видео.

Достоинства подземного метода прокладки кабеля:

1. Можно применять провод любого сечения. Вас не будет ограничивать его масса и крепкость опор.
2. Расходы на прокладывание кабеля почаще оказывают ниже, чем при воздушном методе.
3. Эстетически провода смотрятся красивее, так как не заметны.
4. Полная безопасность. При грамотной изоляции кабель пролежит в толще земли долгие и длительные годы, не вынуждая вас вспоминать о нём.
5. Удобство подключения коммуникаций.

Внимание! Из наружных устройств довольно подключить один переключатель на выводе полосы. С его помощью вы можете одним движением вполне обесточивать все другие постройки.

Базы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих шагов:

1. Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с устройством учёта потреблённого электричества. Он может размещаться вверху либо снизу. Обычно, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но время от времени приходится делать это без помощи других, тоже подземным методом.
2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот шаг, где необходимо копать траншеи. Уложите в них кабель, но пока не закапывайте.
3. Проверка работоспособности. Если ваша внутренняя сеть будет широкой, лучше вовлечь для тесты энергетиков. Дополнительно будет нужно проверка сопротивления изоляции полосы и фазировки сети.
4. Финишные работы: закапывание траншей, подключение оборудования.

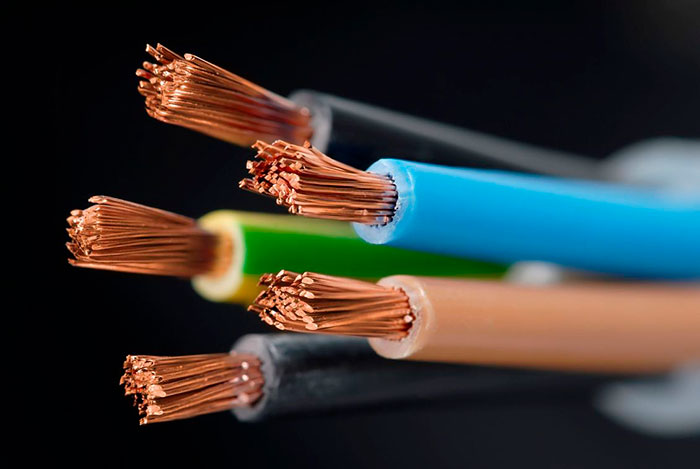

Не каждый кабель и не любая изоляция готовы находиться в земле. Покупайте только сертифицированный, высококачественный продукт, применимый для такового метода укладки. Сбалансированный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

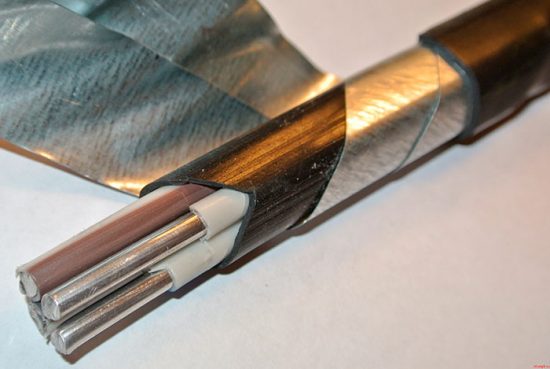

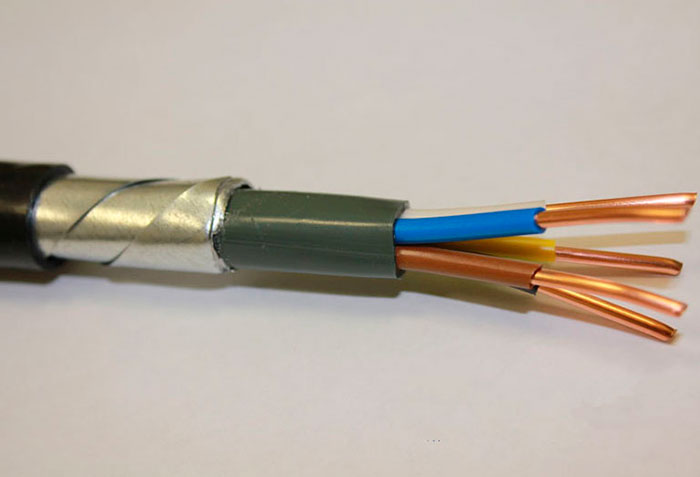

Совет. Отлично совладевает в таких критериях кабель ВББШ. Это особый материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, так как уже встроен в металлической рукав.

Особенности технологии подземной прокладки кабеля

Ещё перед покупкой высококачественного кабеля следует рассчитать требуемую длину. Дабы верно расположить его на участке, составьте план-схему траншей. Неверно полагать, что эффективнее всего копать по самому недлинному пути к точкам энергопотребления. У этой процедуры есть несколько аспектов:

• кабель не доложен находиться поближе 1-1,5 м от больших деревьев (помешают корешки);
• нельзя проводить линию по огородным грядкам, палисаднику и других местах, где в перспективе вероятна перекопка либо строй работы;
• сопоставьте сеть траншей и размещение других подземных коммуникаций на участке;
• не рекомендуется прокладывать путь под стоянкой автомобиля и другими местами с завышенным давлением на почву;
• надёжнее всего расположить сеть под садовыми дорожками и вблизи с ними;
• минимум расположения от фундамента дома — 60 см.

Внимание! Последнее требование трудно выполнить, к примеру, при прокладке от жилого строения к бане либо другой близкорасположенной постройке. В таком случае защитите линию металлической трубой.

Спецы рекомендуют поначалу запитать все требуемые постройки. После чего делайте разводку для внешнего освещения, если такое у вас запланировано. Лучше вообщем проводить эти работы в различное время. Они требуют основательности, также времени на планировку и опыты.

Как уложить кабель на участке

Процесс сотворения подземной сети на участке состоит из следующих шагов:

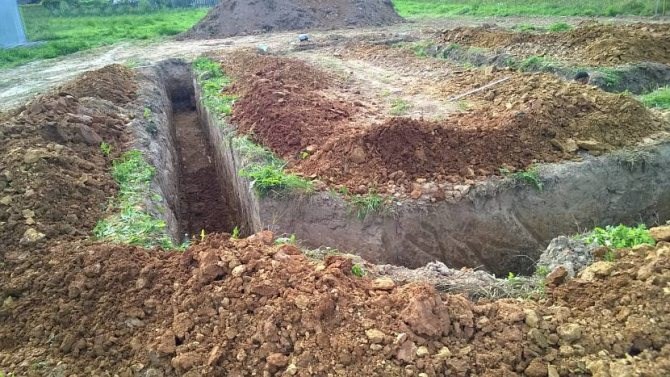

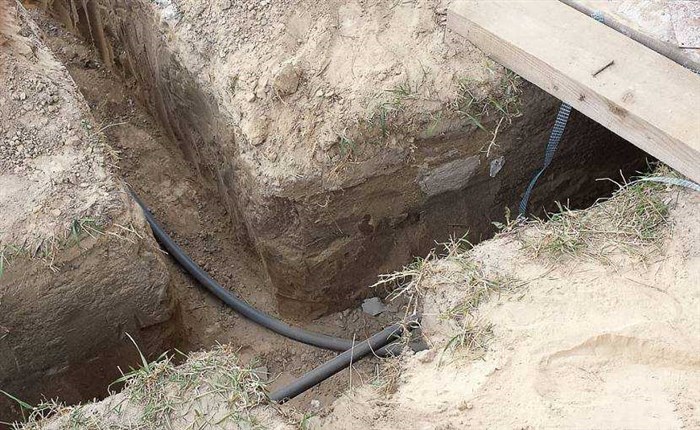

1. Разметьте местность и выкопайте траншеи согласно вашей схеме. Рациональные размеры для них: от 80 см в глубину и 20-30 см в ширину. Для прокладки кабеля наружного освещения глубина может быть на третья часть меньше.
2. Уберите из траншеи мусор, камешки и любые другие острые предметы, которые могут разрушить изоляцию провода.
3. Насыпьте песчаную подушку приблизительно в 10 см толщины. Материал должен размещаться умеренно по всей длине траншеи.

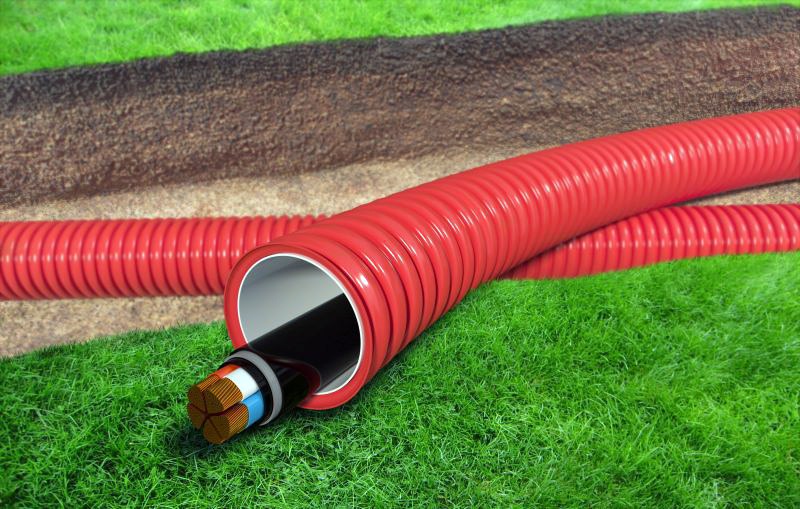

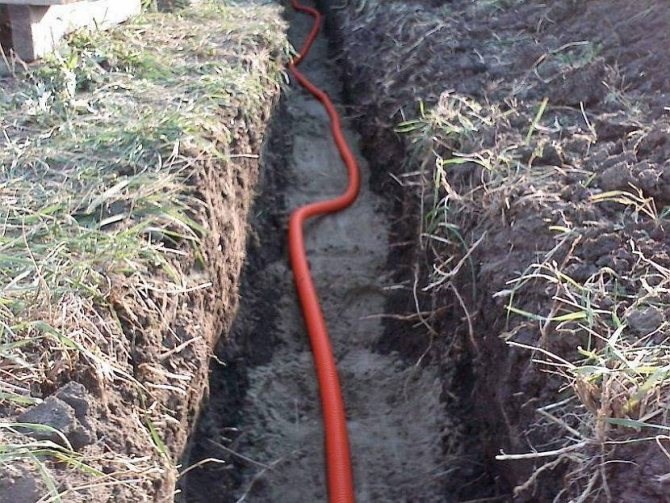

После подготовки траншей время заняться укладкой кабеля. Приобретенный провод, каким бы крепким и водостойким он ни был, необходимо укрыть в трубе. На техническом уровне наилучшим решением в этой ситуации будут ПНД-трубы. Они как раз созданы для схожих коммуникаций.

Не надо брать материал, который отвечает ГОСТ. Он предназначен для транспортировки питьевой воды, и поэтому достаточно дорогой. Выход — техно труба из вторсырья. Она в разы дешевле и для проводки не ужаснее.

Внимание! Труба должна быть ровненькой, гладкой и круглой: как снутри, так и снаружи.

Советы профессионалов по укладыванию подземной полосы

В работе по укладке кабеля для вас посодействуют фото аннотации и советы электриков:

• Пытайтесь применять цельные отрезки трубы. Их можно соединять фитингами. Но готовьтесь, что от этого, возможно, пострадает плотность.
• Кабель тоже должен быть целым. Проверьте это с особенной тщательностью перед закладкой в трубу. Никакие соединения не допускаются!
• Провод следует располагать в трубе свободно, без натяжения.
• Линия должна располагаться в траншее умеренно, не выступая над уровнем грунта.
• Перед закапыванием полезно засыпать провод слоем песка (5-10 см).
• Для безопасности полезна сигнальная лента. В таких работах ею устилают песочный слой точно по полосы кабеля.
• Траншею закапывают обыденным грунтом. Непременно с холмом, ведь земля с течением времени просядет.

Как и всех строй работах при подкладке кабеля в земле важны схема и чёткий план работ. Используйте только высококачественные материалы. При соблюдении этих критерий вы можете без заморочек эксплуатировать электросистему на своём дачном участке многие годы.

Какой Кабель Проложить Под Землей на Даче • Бестраншейная прокладка

На кабельные полосы, проложенные на открытом воздухе, действуют несколько негативных причин:

1. Ультрафиолетовые лучи. Солнечный свет негативно оказывает влияние на некоторые виды изоляции проводников. Процесс этот долгий и тяжело контролируемый. Потому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Потому при выборе кабелей и проводов следует узнать их спектр рабочих температур. Так же следует учесть температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен разрушить как оболочку кабельной полосы, так и жилы снутри. Если кабель будет проложен по улице, следует учесть климатический район монтажа.
4. Гололед. Если внешняя сеть проводится в районах, где зимой бывает завышенное образование гололеда, стоит учитывать этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в пару раз и при длинноватых просветах порваться под своим весом.

Прокладывать кабель на улице можно 3-мя методами и у каждого из них есть свои плюсы и недочеты:

1. По воздуху. Самый резвый для монтажа метод. Недочеты этого способа: просит надежного крепления тросов, подверженность линий нехорошим воздействиям погодных критерий.
2. По стенкам построек. Для такового способа еще проще подобрать материал проводника. Недочеты: трудоемкий установка, нарушение внешнего облика построек, негативное воздействие на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Таковой способ позволяет решить огромное количество заморочек. Погодные условия и солнечный свет не оказывают никакого воздействия. Внешний облик построек и прилегающей местности не нарушается. Недочетом является трудоемкость электромонтажа, в некоторых случаях с необходимостью вербования строительной техники для раскопки траншеи.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Перед тем как зарыть кабель его следует проверить на отсутствие повреждений, это можно выполнить методом прозвонки его жил при помощи обыденного мультиметра. Если же для вас что-то неясно, пишите мне!

Прокладка кабеля в земле

• Нет необходимости вычислять необходимое сечение и крепить опоры, как в воздушном аналоге.
• Возможность облегчить установку наружных устройств.
• Эстетика.
• Стоимость практически всегда ниже, чем стоимость воздушной прокладки.

Советы при монтаже кабеля для прокладки в земле

• Вы сможете не применять дополнительную защиту в виде ПНД-труб, если кабель в земле не подвергается завышенным механическим нагрузкам от давления на грунт.
• Кабельная линия в земле не должна пересекаться с другими линиями либо инженерными сетями, размещаться вблизи с деревьями, перейти под фундаментом дома и т.д.
• Глубина траншеи для кабеля должна составлять более 0,8=0,9 м. Траншея очищается от мусора, в ней делается песочная подушка приблизительно 10-12 см
• Кабель непременно укладывается со слабиной, волнистой линией и засыпается песком, засыпанный сверху грунт плотно утрамбовывается.

производит продажу бронированного кабеля для прокладки в грунт разных марок и сечений.

Разработка подземной укладки кабеля

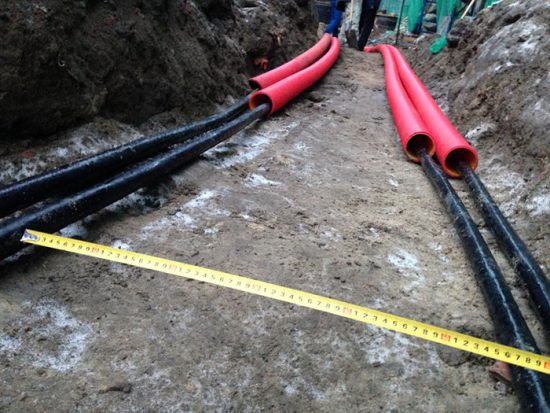

Расстояние между кабелями можно зафиксировать с помощью древесных колышков либо кусков пенопласта

Какое освещение Вы предпочитаете
Встроенное Люстра

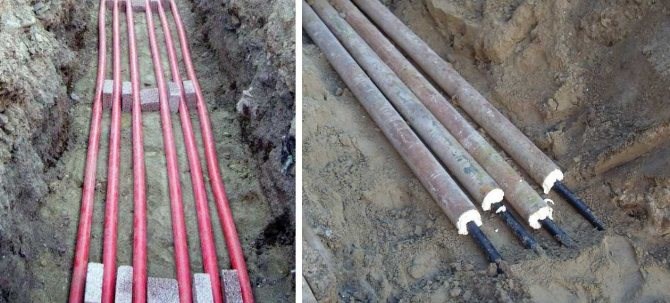

Если на кабельной трассе применяются футляры из труб, их края лучше заделать. Так в них не насыпется земля, не зальет вода. Проще всего с краю добавить малость монтажной пены, но можно применять и цементнопесчаный раствор, вымоченную в цементном молоке ветошь. Кому что удобнее. Только не запамятовывайте, что кабель снутри не должен быть натянут. Должна быть маленькая слабина.

Не считая глубины нужно обусловиться еще с шириной траншеи. Для 1-го кабеля она рекомендуется шириной 25-30 см. При прокладке 2-ух и поболее, между ними должно быть более 100 мм расстояния. Не считая того от последних кабелей до стены расстояние более 15 см. В согласовании с этими советами и определяют ширину траншеи.

Список и порядок работ

Прокладка кабеля в земле начинается с земельных работ. По нанесенной трассе и избранным характеристикам копаем траншею, попутно убирая все твердые и острые предметы со стен. Стены лучше делать с маленьким уклоном — так они будут меньше осыпаться и работать так удобнее. Когда траншея готова порядок работ таковой:

• Осматриваем дно и стены, удаляем все острые и твердые предметы: камешки, палки, корешки.
• Выравниваем и утрамбовываем дно.
• Насыпаем, выравниваем и уплотняем песок. Толщина слоя — более 10 см, но лучше 15. Подходит самый дешевенький, карьерный песок, но его нужно просеять, дабы в нем не было сторонних включений.

На этом прокладка кабеля в земле окончена. Но еще есть особенности и аспекты.

Советы

Перед укладкой кабеля в землю и после засыпки очень лучше проверить сопротивление изоляции. Для этого дела применяют мегаомметр, который подает высочайшее напряжение, проверяя качество и состояние изоляции.

С такими повреждениями оболочки для подземной прокладки кабель лучше не применять. Отремонтировав ее, его можно применить в более доступном для ремонта месте

При укладке и засыпке песком смотрите дабы изоляция не повреждалась. После укладки также проверьте изоляцию, либо прозвоните провода. Что бывает, если подать на проводник с пробитой изоляцией напряжение вы, наверняка, понимаете.

Соединение 2-ух кусков подземного силового кабеля в распределительной коробке

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Плюсов у грунтовой прокладки кабеля по сопоставлению с другими методами довольно для того, дабы тормознуть конкретно на этом варианте. Если же для вас что-то неясно, пишите мне!

Прокладка кабеля в земле на дачном участке: фото и видео советы по монтажу

Аннотация по прокладке кабеля

Проложить электрокабель по участку без помощи других не так трудно. Главное тут – очень стараться следовать аннотации.

• При помощи колышек и веревки на участке создают разметку.
• Согласно намеченному роют траншею. При всем этом почву очищают от попадающихся под лопату осколков стекла, камешков, железного мусора. В предстоящем все это может стать предпосылкой повреждения кабеля.
• Дно траншеи устилают песком. Его слой должен быть около 10 см.
• Кабель пристально осматривают на предмет обнаружения повреждений. Лучший вариант – внедрение тестеров, способных определять сопротивление. Если проводник покрыт броней, непременно убеждаются в отсутствии замыкания с ней.

Направьте внимание! Небрежное отношение к предварительным работам может обернуться переделкой всех работ.

• Прокладывают кабель по траншее.
• Снимают с проводника заряд. Делать это необходимо в особых резиновых перчатках и сапогах.
• Если на некоторые участки подразумевается большая нагрузка, в этих местах обустраивают защиту.
• Насыпают слой песка около 15 см. Отлично трамбуют.

Направьте внимание! Проложить линию электропередачи можно своими руками, но после следует непременно показать ее энергетикам.

Завершающий шаг – подключение дома к сети и закапывание траншеи. Если есть проводка, то необходимо замерить сопротивление изоляции и проверить фазировку сети. После этих работ можно считать прокладку кабеля законченной.

Фото и видеоматериалы, сопровождающие статью, посодействуют разобраться с некоторыми аспектами описанного процесса.

Прокладка подземного кабеля больше подойдет в случае значимого расстояния от столба до дачи или при потребности установки внешнего освещения. Выполнить без помощи других все работы нетрудно. Главное – соблюдать аннотации и технику безопасности.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Если длина кусочка трубы не хватает, дабы пробить грунт до 2-ой ямки, к ней приваривается очередной кусочек, который скрепляется дополнительно арматурой. Если же для вас что-то неясно, пишите мне!

Прокладка кабеля в грунте на даче: фото, видео, аннотация по прокладке

Прокладка кабеля в грунте на даче: фото, видео, аннотация по прокладке. Дабы подключить личный дом к уличной сети можно применять не один вариант прокладки электрического кабеля, а несколько: воздушный, комбинированный и грунтовой.

О том, какие достоинства имеет последний метод и как его верно воплотить в жизнь можно выяснить из статьи.

Достоинства подземной прокладки кабеля на даче

Плюсов у грунтовой прокладки кабеля по сопоставлению с другими методами довольно для того, дабы тормознуть конкретно на этом варианте.

1. Прокладывать под землей можно кабель с хоть каким, необходимым в определенном случае сечением (даже с припасом). При всем этом не будет нужно, как в случае установки по воздуху, никаких дополнительных укреплений конструкции подвески.
2. Дабы вполне отключить питание на вводе от уличной сети, в случае необходимости, довольно установки автоматического выключателя. Это уменьшает потребность в дополнительных наружных устройствах.
3. Проводник, который укрыт в земле, не нарушит вид окружающего ландшафта.
4. С денежной точки зрения прокладка под землей обходится дешевле, чем другие способы.

Направьте внимание! При выполнении подземной прокладки кабеля на даче очень принципиально соблюдать нормативы (СНиП, ПУЭ и ГОСТ) и работать в согласовании с правилами безопасности.

Требования к подземному монтажу кабеля на даче

Основной набор правил прокладки в грунте основывается на технике безопасности и способности стремительно добраться к кабелю в случае аварийной ситуации.

• Закладывать электропроводник под землю допускается на глубину более 70 см. Отступать от норматива можно исключительно в случае длины полосы больше 5 м и дополнительной защите кабеля трубой. В данном случае довольно глубины 50 см.
• Для закладки в грунт допустимо применять только специально для этого предназначенный бронированный проводник. Так кабелю будет обеспечена надежная защита от механических повреждений и от подземных мышей.
• От фундамента траншея должна быть на расстоянии в 60 см. Конкретно под основой дома это делать не разрешается. В этом случае, когда такового маршрута не избежать, транзитная силовая линия непременно должна быть заключена в трубу из стали.
• В одной траншее между 2-мя проводниками следует придерживаться расстояния не меньше 10 см.
• При прокладывании проводки в грунте нужно отступать от деревьев минимум 2 м, а от кустарников – 75 см.
• Располагать проводник от водопроводных и канализационных труб необходимо на удалении 1 м, а от газопровода – 2 м.
• При появлении скрещения под землей нескольких линий, разделяющий их слой грунта должен быть минимум 50 см.
• Лебедка должна дополнительное оснащаться ограничителем, который обеспечит прокладку кабеля без натяжки, с припасом.
• Для соединения проводки следует применять особые муфты.

• Дабы обеспечить кабелю надежную защиту, можно применять асбоцементную трубу. Как вариант подойдет и кирпич, но он не должен быть пустотелым.
• Прокладку проводника не нужно производить в местах с высочайшей нагрузкой: дорожки в саду, стоянка автомобиля и т.д.

Направьте внимание! Поверх проводника, уложенного в грунте, непременно выкладывают сигнальную ленту. Если через некоторое время тут будут копать, она предупредит работников о прохождении электрокабеля.

Аннотация по прокладке кабеля

Проложить электрокабель по участку без помощи других не так трудно. Главное тут – очень стараться следовать аннотации.

• При помощи колышек и веревки на участке создают разметку.
• Согласно намеченному роют траншею. При всем этом почву очищают от попадающихся под лопату осколков стекла, камешков, железного мусора. В предстоящем все это может стать предпосылкой повреждения кабеля.
• Дно траншеи устилают песком. Его слой должен быть около 10 см.
• Кабель пристально осматривают на предмет обнаружения повреждений. Лучший вариант – внедрение тестеров, способных определять сопротивление. Если проводник покрыт броней, непременно убеждаются в отсутствии замыкания с ней.

Направьте внимание! Небрежное отношение к предварительным работам может обернуться переделкой всех работ.

• Прокладывают кабель по траншее.
• Снимают с проводника заряд. Делать это необходимо в особых резиновых перчатках и сапогах.
• Если на некоторые участки подразумевается большая нагрузка, в этих местах обустраивают защиту.
• Насыпают слой песка около 15 см. Отлично трамбуют.

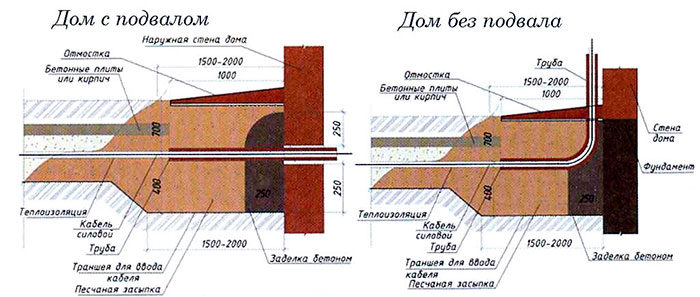

Схема прокладки кабеля

• Поверх песка выкладывают сигнальную ленту, на которой должна быть надпись «осторожно кабель».

Направьте внимание! Проложить линию электропередачи можно своими руками, но после следует непременно показать ее энергетикам.

Завершающий шаг – подключение дома к сети и закапывание траншеи. Если есть проводка, то необходимо замерить сопротивление изоляции и проверить фазировку сети. После этих работ можно считать прокладку кабеля законченной.

Фото и видеоматериалы, сопровождающие статью, посодействуют разобраться с некоторыми аспектами описанного процесса.

Прокладка подземного кабеля больше подойдет в случае значимого расстояния от столба до дачи или при потребности установки внешнего освещения. Выполнить без помощи других все работы нетрудно. Главное – соблюдать аннотации и технику безопасности.

Видео: Как провести кабель под землей на даче?
