Подключение провода СИП к дому — публикация от профи
Подключение провода СИП к дому — об угрозы для людей при обрыве оголённого провода под напряжением, висячего над головами, наслышаны многие, нередко такие истории имеют трагическое содержание, причина которого — валяющаяся проволока стукнула током.
Ещё несколько негативных причин:
- птицы нередко запутываются в проводах, и погибают, становясь предпосылкой отключений либо аварий на ЛЭП;
- сильный ветер раскачивая, принуждает схлёстываться провода;
- необходимость неизменной обрезки ветвей деревьев;
- завышенная опасность при работе крупногабаритной строительной техники;
- налипание снега и льда.
Знакомство с СИП
Есть адекватная замена, устраняющая все эти недочеты — самонесущий изолированный провод, либо сокращенно СИП. Изоляция выполнена из специального сшитого целофана светостабилизированного, другими словами, не подверженного разрушающему действию солнечных лучей, от инфракрасного до ультрафиолетового диапазона.

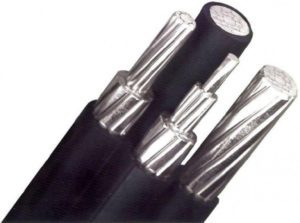

Проводником являются дюралевые жилы поперечного сечения площадью от 16 мм², чего с лихвой хватает для подключения дома. Таковой относительно большой параметр обоснован необходимостью выдерживать механические нагрузки с припасом по прочности.

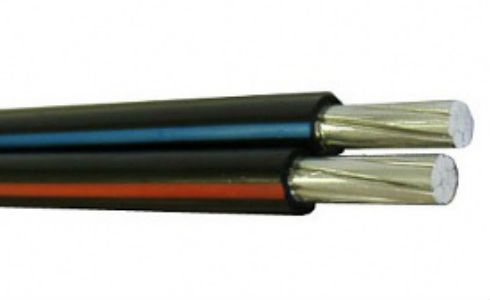

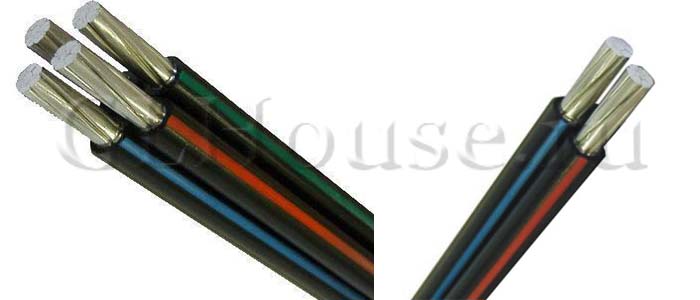

СИП кабели бывают для однофазового подключения и имеют две жилы (СИП 2х) и для трёхфазного (СИП 4х), имеющего четыре токонесущие составляющие.
Плюсы СИП
Кабели СИП являются надёжными и намного более крепкими, чем того же поперечника не изолированные воздушные полосы, так как токонесущие жилы СИП скручены в жгут, являющийся более крепким и устойчивым к изгибающим моментам, меньше раскачивающимся, чем раздельно висячие провода.
Здесь навязывается аналогия с метлой, которую тяжело сломать, но каждый ее отдельный прутик уязвим при наименьшем усилии. Также стоит учитывать, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.
Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого воздействия на такие ВЛ, в отличие от обыденных. Раздельно стоит увидеть, что даже эстетически СИП смотрится лучше, чем болтающиеся провода.
Положительное отношение
Подключение дома при помощи самонесущего изолированного кабеля будет позитивно воспринято официальными службами электроснабжения, ввиду наименьших морок подключением, контролем свободного от деревьев места, отсутствием установки дополнительных массивных траверс и изоляторов.
А муниципальные ведомства по контролю употребления электроэнергии будут только рады таковой инновации — ведь к СИП нереально подключиться с целью кражи электричества, не повредив изоляцию.
Установка СИП можно выполнить самому, имея в наличии нужные инструменты, соблюдая осторожность. Подключение к полосы должен всё-же соблюдать электрик с подходящим допуском и от имени организации, ведающей данными вопросами. И здесь дело не только лишь в своей безопасности исполнителя работ, а и в способности случайного повреждения ЛЭП при неискусном воззвании.
Получить разрешение
Сначала необходимо согласовать во всех инстанциях весь регламент проведения работ, — некоторые официальные лица могут сильно волноваться, опасаясь брать ответственность за чужую работу, и могут не позволить эксплуатацию оборудования, если оно установлено не по их правилам и канонам, а установка выполнен не их спецами.
В случае категорического отказа ведомства в просьбе выполнить подключение своими руками, данная статья будет полезна юзеру для проверки процесса и контроля свойства выполнения работ.
Если «начальство даёт добро», то можно приступать к осуществлению загаданного. Но только в данном случае, и никак не по другому, без самодеятельности, по другому работа пропадёт впустую и можно получить впечатляющий штраф за самовольство.
Нерешённый спор
Сначала ввод должен быть осуществлен на бумаге. Казалось бы — ну что здесь сложного, протянул, подключил? На практике необходимо учитывать все извивы, точки крепления, место монтажа счётчика электроэнергии с предохранительными автоматами.
Для такового расчёта, необходимо ознакомиться с правилами, инструкциями и требованиями относительно СИП, и его монтажа. Дело в том, что согласно ПУЭ, данного вида кабель запрещено к прокладке снутри помещений, в особенности если дом древесный.
На разных форумах и площадках по этому поводу идут споры, маститые электрики с большим опытом работы, очень квалифицированно, внушительно аргументируют свои резоны как за таковой установка снутри дома, так и категорически против.
Можно самому ознакомиться с этими «баталиями» электротехнических гуру, и решить себе, исходя из своей критериев безопасности, какой вариант избрать, а можно ознакомиться с их сущностью, которая выложена ниже.
Проложить нельзя запретить. Вопрос с запятой
Противники прокладки кабеля снутри помещения, на чердаке, по стенке, — говорят, что изоляция СИП не создана для неизменного контакта с какой-нибудь поверхностью вообщем — будь то стенка, штукатурка либо потолочное перекрытие.
Тут она правы — слой целофана является не достаточным для того, дабы обеспечить надёжную защиту при неизменных либо динамических механических воздействиях. Заступники внутри-домового монтажа говорят, что протяжка кабеля через толстостенную трубу, либо специальную защитную гофру стопроцентно нивелирует этот недочет электро-изоляции.
Ещё один резон тех, кто против — СИП снутри дома может распространять горение, на что получают ответ, что кабель такового сечения даже не нагреется совершенно. «А если автомат дугу словит?» — снова парируют 1-ые. И такие споры не прекращаются до настоящего времени.
Приняв их во внимание, некоторые производители начали выпускать СИП по своим своим техническим условиям, и говорят, что их кабель СИП-5нг полностью неопасен для монтажа снутри помещений. Сейчас реакции официальных органов стандартизации на такое нововведение нет.
Арматура крепления
СИП кабель устанавливается и подключается при помощи специальной арматуры, для него предназначенного. Зависимо от избранного кабеля определяется набор нужного крепежа. К примеру, для СИП-1 с одной не изолированной несущей жилой, имеющей сердечник из стали, крепление к точкам опоры осуществляется особыми зажимными плашками (плашечными зажимами)

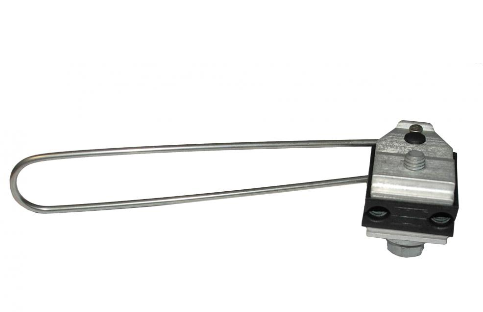

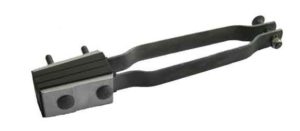

А для СИП — 4, -5, применяется анкерный зажим, захватывающий все жилы сразу, — натяжение умеренно распределяется по всем проводникам.

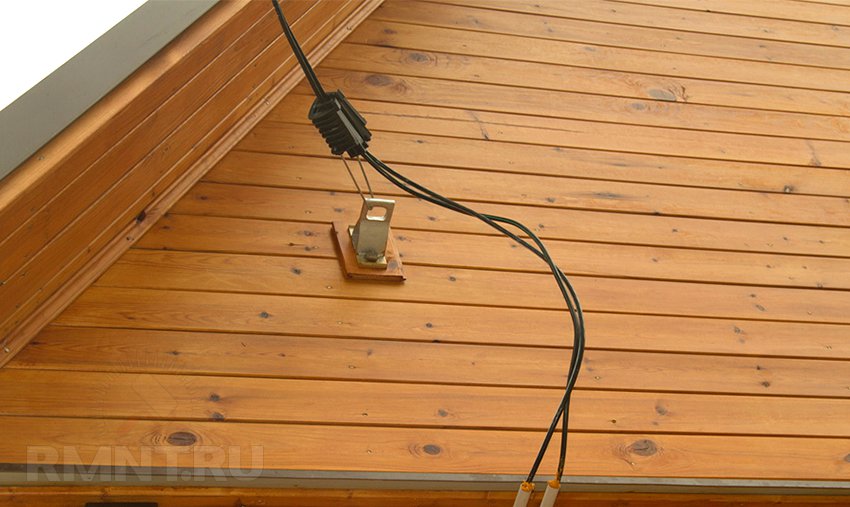

Также пригодятся анкерные крепления для крепления к столбу и фасадные крепления, вставляемые в отверстия в стенке и закрепляемые на другом конце.

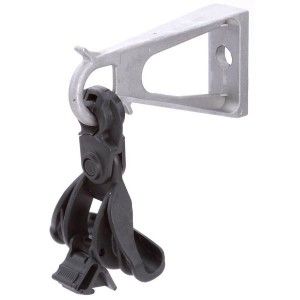

Для каждого извива нужна дополнительно набор, включающий поддерживающий зажим и крепление (анкер, болт либо крюк). Для укладки применяются бандажи, стяжки и вязки. Дабы натянуть СИП необходимо иметь специфичный инструмент — устройство натяжения кабеля.
Электрически соединить

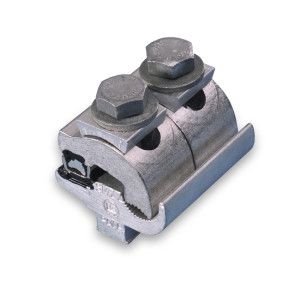

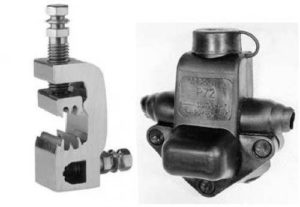

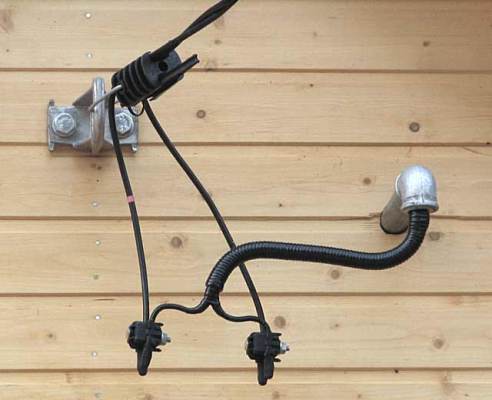

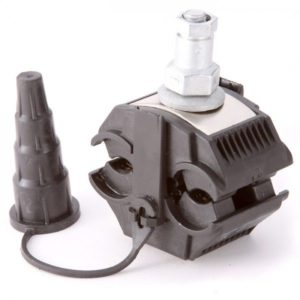

Электрическое подключение СИП имеет специфичный вид, заместо обычной скрутки применяется особый герметичный прокалывающий зажим, в каком головка зажимного болта срывается при достижении нужного усилия контакта.
Этот механизм исключает потребность в зачистке кабеля. Существует арматура для одновременного (к такому же СИП) либо раздельного(к обнаженным проводам) подключения.
Лучше применять раздельные системы, они допускают неоднократный установка ответвлённого провода. В комплекте с такими зажимами, либо раздельно поставляются особые изолирующие колпаки на окончание проводов. Подключение к счётчику либо автомату делается при помощи зачистки от изоляции.

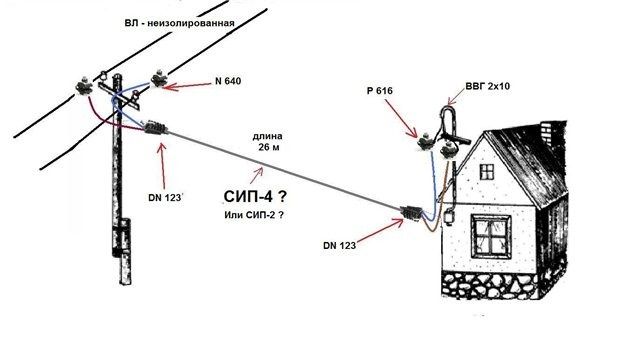

Допустимая длина от опоры ЛЭП до фасадного крепления — 25 м., для большего расстояния нужна вспомогательная опора.

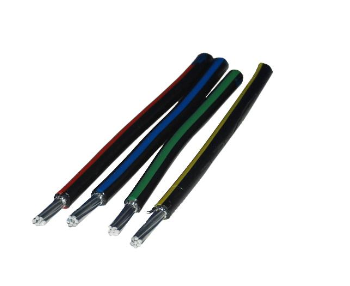

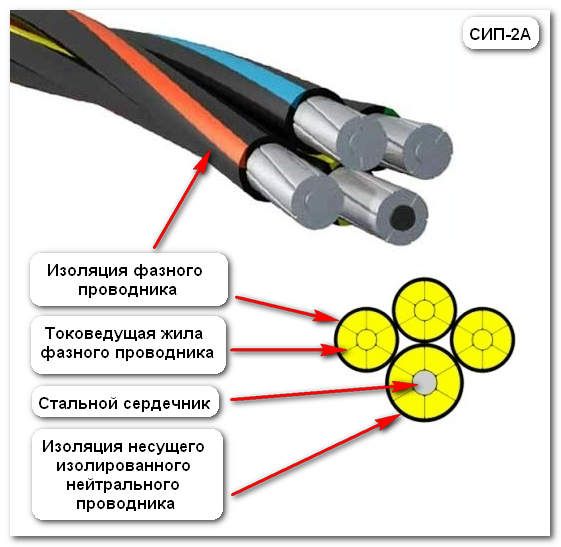

Также есть кабели со всеми изолированными проводниками и несущей нейтралью — СИП 2А, ими рекомендуется производить ввод от ЛЭП для предотвращения коррозии только в регионах, где воздух насыщен солёными микроскопичными каплями солёной воды, — на изоляции зажим может проскальзывать.
Цельный жгут СИП тяжело поддаётся к изгибанию, потому нужно заблаговременно всё размеры вычислить, и крепёжные отверстия в стенке уже делать при установке, как кабель ляжет, а не перед этим, и установить кабель один раз, не переделывая.
По заявлением опытнейших электриков, отдельная жила может сломаться после 4-5 циклов сгибание — разгибание. Подобные манипуляции нужно стараться проводить как можно меньше.
Как выполнить ввод электричества в дом от столба
При организации электроснабжения дома либо квартиры очень принципиально верно высчитать и смонтировать ввод. От соблюдения требований ПУЭ на этом шаге зависит долговечность всей электросети и безопасность ее эксплуатации, потому в статье мы приведем главные монтажные правила и варианты подключения.
Административно-правовые вопросы
Для подключения к электрической сети обладателю дома необходимо получить разрешение от энергоснабжающей организации, что нередко тянет огромное количество бюрократических проволочек. Основанием для выдачи разрешения является проект внутреннего электроснабжения (ПВЭ), в каком находится полное описание домашней электросети с кропотливым пересчетом количества токоприемников, их мощности и режима работы. На основании этого определяется величина выделенной мощности и предел употребления для грядущего подключения.
В согласовании с ПВЭ будут определены технические условия (ТУ), в каких регламентируется метод подключения, инженерные нюансы и требования, которые должен выполнить заказчик. К примеру, если расстояние от строения до наиблежайшей опоры воздушной ЛЭП превосходит 25 м, будет нужно установка еще 1-го бетонного столба либо трубостойки.
Работы по подключению могут быть выполнены бригадой РЭС либо посторонним подрядчиком с соответственной лицензией. При строительстве дома под ключ надлежащие допуски у основного подрядчика нередко имеются, но вербование третьих лиц востребует процедуры приемки и составления акта выполненных работ. С другой стороны, поручение работ монтажникам РЭСа — это дополнительная смета, и совсем не факт, что стоимость монтажных работ будет меньше.
Подключение от воздушной полосы

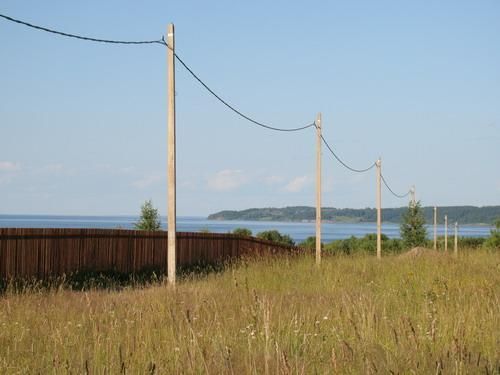

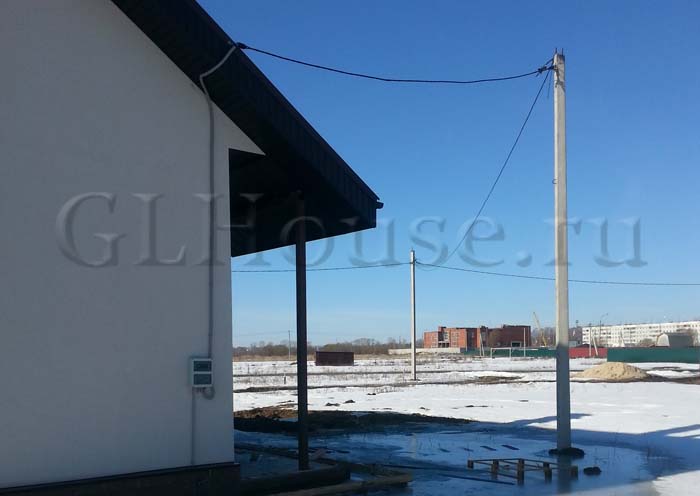

В большинстве случаев для подключения от воздушных ЛЭП применяется самонесущий изолированный провод (СИП) со сроком службы порядка 30 лет. Основная неувязка в том, что СИП применяется только для уличной прокладки. Невзирая на высшую износостойкость, этот провод испытывает трудности с отводом тепла, по этой причине его запрещено монтировать в стенках и чердачных помещениях, также затягивать в гофротрубу. По наружной стенке СИП прокладывают по особым фасадным креплениям, которыми нормируется неотклонимый просвет в 6 см.

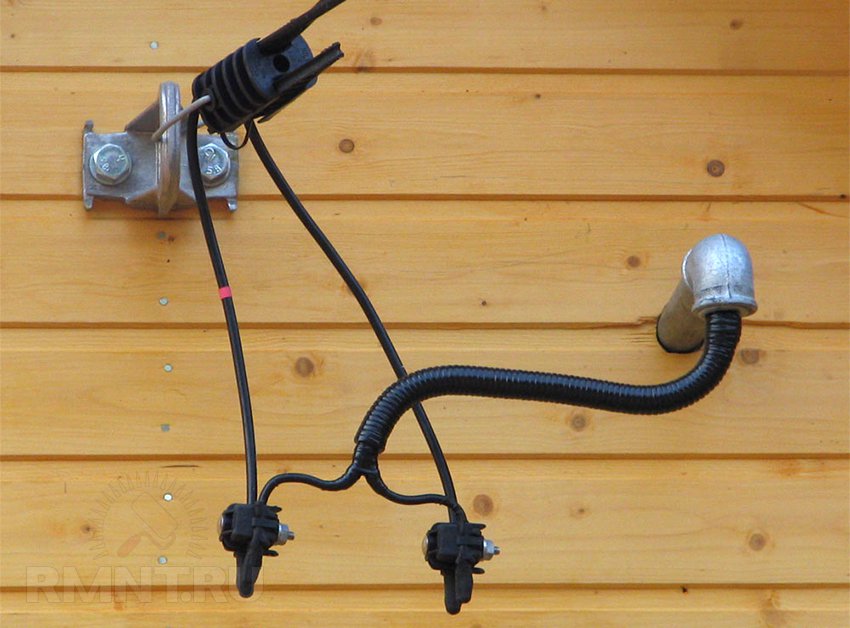

1 — провода СИП; 2 — крепление СИП к дому; 3 — ввод кабеля в дом через гильзу
Заместо СИПа допускается применять кабель, подвешенный на тросе в защитной оболочке, или имеющий плетеный металлической сердечник. Кабель натягивают между опорой и коньком крыши, в месте перехода проводника на стенку непременно оставляют слабину. Как и СИП, кабель на тросе может быть неприемлем с эстетической точки зрения, потому для сохранения внешнего облика фасада применяют подземную прокладку ввода.
Укладка кабеля в грунт — более трудозатратный и накладный метод организации ввода. Будет нужно как минимум на 14 метров больше кабеля, плюс непременно внедрение полиэтиленовой трубы как защитной оболочки. Выполнение земляных работ в ряде всевозможных случаев может востребовать согласования по наличию подземных коммуникаций, а это дополнительная растрата времени и средств.

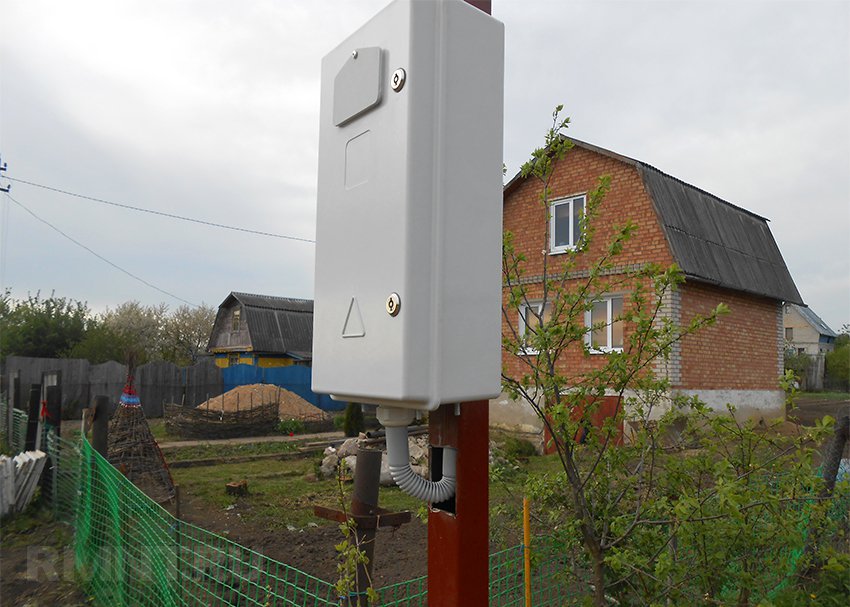

Другой вариант — провести воздушную линию до трубостойки, на которой закреплен узел учета, а кабель внутренней электросети прокладывать хоть каким комфортным методом. Определенных требований к месту размещения счетчика в данном случае не предвидено, главное, дабы инспектор имел открытый доступ, а узел учета располагался на охраняемой местности.
1 — трубостойка; 2 — щит учета; 3 — подземная прокладка провода
Подключение от подъездного щитка
Жителям квартир не в пример проще организовать ввод электричества. Довольно проложить кабель по стенке, защитив его пластмассовым коробом либо гофрированной оболочкой. Если есть доступ к этажному щитку, лучше сходу завести кабель вовнутрь, просверлив отверстие напротив свободного технического колодца. Длина кабеля должна быть достаточной для подключения на клеммный ряд счетчика, но дабы при всем этом осталась петля длиной 50–70 см.
Энергоснабжающую компанию не непременно ставить в известность о проведении этих работ, но вопрос относительно пыли, шума и прокладки коммуникаций по стенкам подъезда следует согласовать с представителями ЖКХ и домового кооператива. В РЭСе существует особая процедура переключения потребителей на новый ввод. Электромонтер выполнит все работы в течение нескольких часов, а инспектор энергосбыта воспримет узел учета и запломбирует его. Для вас остается только выполнить переключение на вводном щитке в собственной квартире.
Варианты расположения счетчика
Главные трудности у потребителей электроэнергии появляются при размещении узла учета снутри дома либо квартиры. В данном случае проход кабеля через каждую стенку и его замуровка в штробах должны быть задокументированы в акте укрытых работ, потому без помощи других выполнить электромонтаж получится навряд ли.

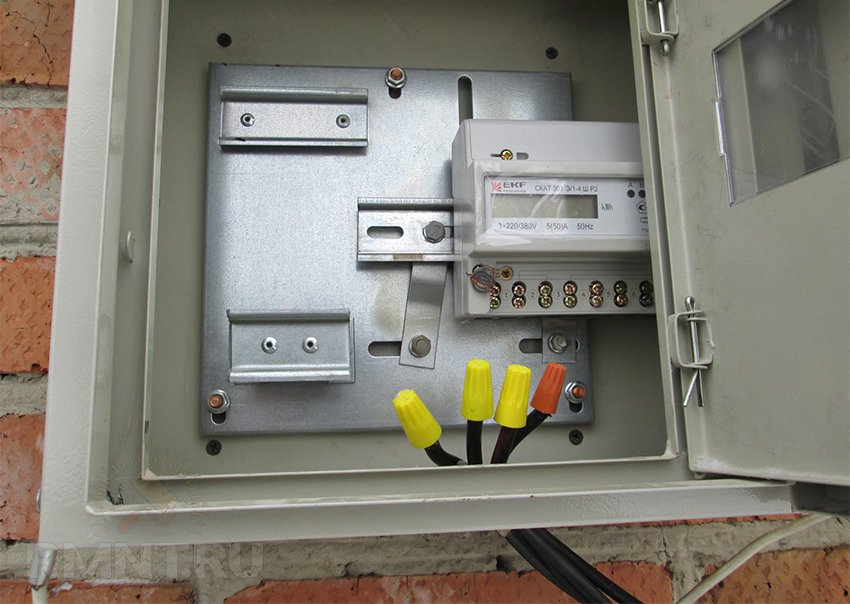

Если счетчик установлен на фасаде дома, СИП заводят впрямую в учетный бокс. Ели же нужна провести ввод вовнутрь строения, средством прокалывающих зажимов с провода перебегают на кабель. Обычно представители энергосбыта очень плохо относятся к хоть каким разрывам полосы до счетчика, потому оба зажима следует поместить вовнутрь гидрозащищенной коробки, в крышке которой есть отверстия для установки пломб. Инспектора таковой вариант устроит, и он не станет настаивать на монтаже проводки, нарушающей правила пожарной безопасности.
Проход кабеля через внешнюю стенку делают с применением закладной гильзы из стали либо целофана. В древесных домах кабель должен быть проложен снутри цельной металлической оболочки прямо до вводно-распределительного устройства (ВРУ). Конец оболочки либо трубы, выведенной на улицу, наклоняют четко вниз для защиты от попадания вовнутрь капель косого дождика.
Выбор и прокладка вводного кабеля
Качество кабельной продукции определяет срок эксплуатации ввода. Допускается внедрение только медных кабелей марки ВВГнг либо ВВГнгд. Для подключения к однофазовой сети применяют двужильный кабель, а для трехфазной — четырехжильный кабель. Нейтральная жила последнего может иметь наименьшее сечение (маркировка +1х). При подключении от подъездного щитка нужна дополнительная жила под защитный проводник.
Сечение жил кабеля находится в зависимости от нагрузки, но не рекомендуется использовать кабель с жилами наименее 2,5 мм 2 . Если расчетный ток нагрузки превосходит 27 А, сечение жилы должно быть более 4 мм 2 , а при величине тока выше 34 А — более 6 мм 2 . Сечение жилы защитного проводника не должно быть наименее 4 мм 2 .

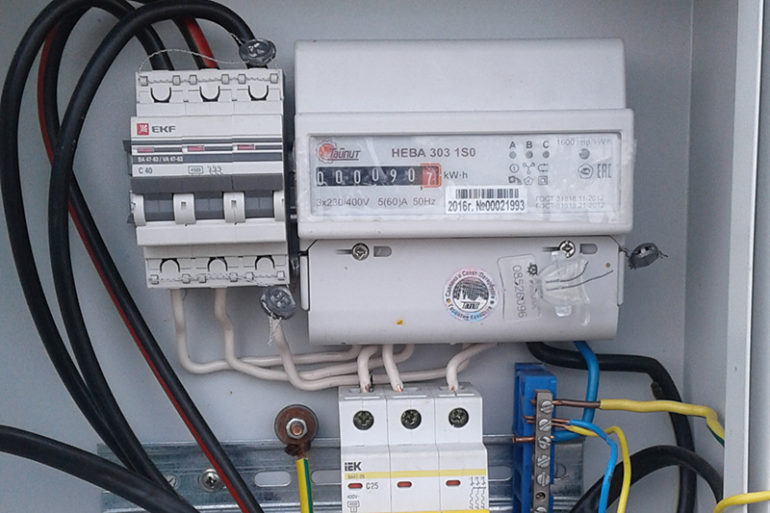

Подключение кабеля к счетчику и ВРУ

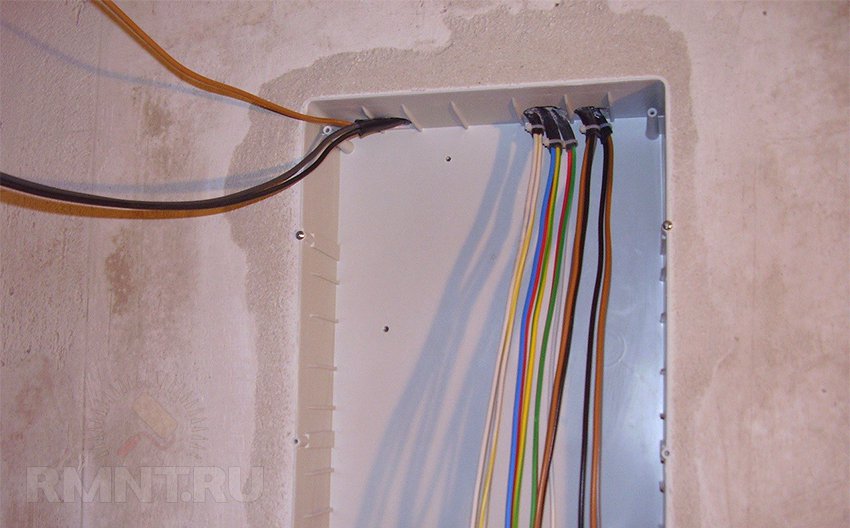

Вводно-распределительным устройством может служить автоматический либо дифференциальный автомат, установленный сначала электрической схемы головного щита. На его зажимах находится точка наибольшей электрической мощности всей сети, потому жилы необходимо зачистить на 15–20 мм и свернуть в петлю для более надежного контакта.

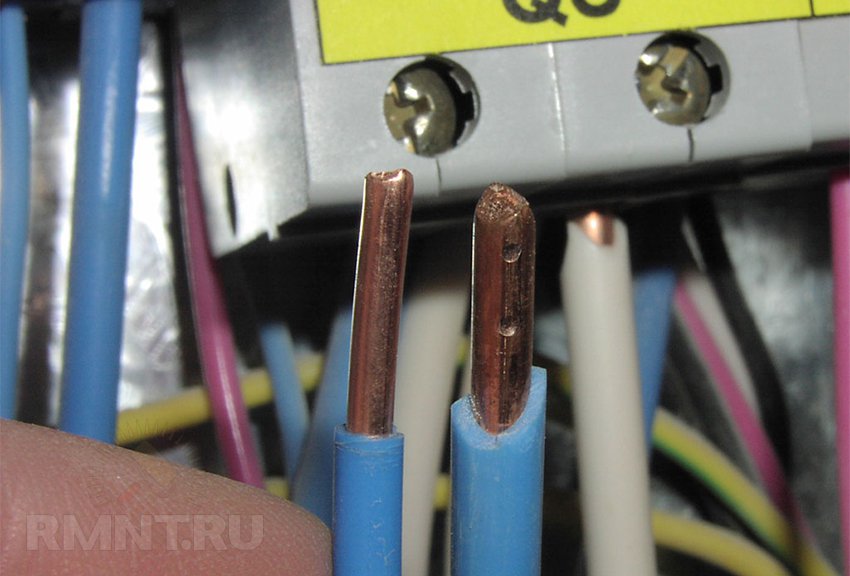

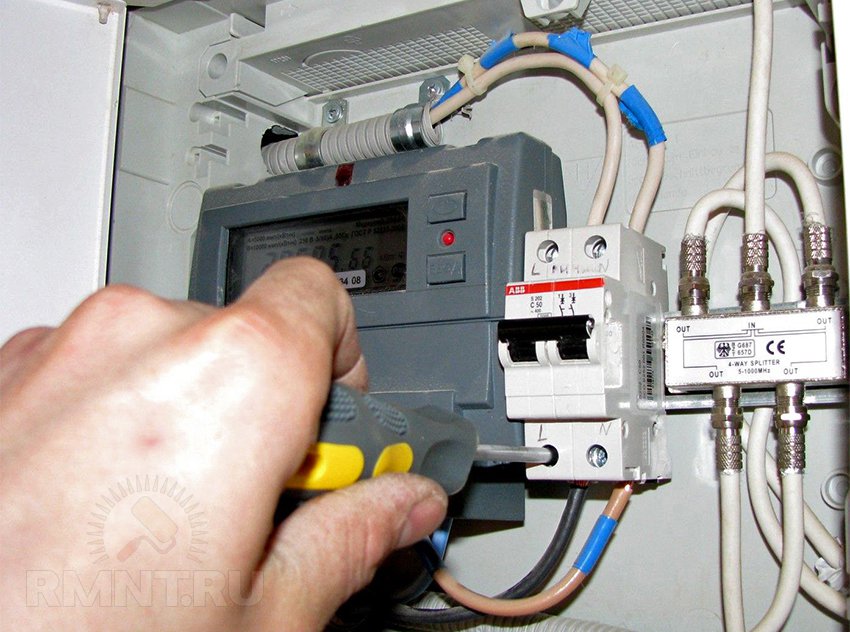

Если подключение к счетчику осуществляется без помощи других, жилы кабеля зачищают на 25–30 мм и вставляют в отверстия клеммного ряда, поджимая 2-мя винтами. В однофазовом счетчике фазный провод подключают на клемму № 2, нулевой — на клемму № 4. В трехфазном счетчике линейное напряжение снимают на клеммах № 2, 4 и 6, нулевую жилу подключают к одной из 2-ух последних правых клемм. Работы по подключению производятся до присоединения ввода к ЛЭП.
Как подключить электричество личного дома от столба
Монтажные работы по выполнению подключения личного дома от столба
Часть 1-ая — Порядок получения технического условия и порядок проведения работ.
Часть 2-ая — Легитимна ли установка счетчика на улице и другие нелегальные требования энерго сбытовой организации.
Порядок выполнения монтажных работ по выполнению подключения личного дома к однофазовой и трехфазной сети.
Хороший денек дорогие читатели нашего веб-сайта. В третьей части нашей статьи мы с вами побеседуем конкретно о самом подключении. Для начала давайте разберем некоторые неотклонимые моменты и варианты выполнения отвода от воздушной полосы.
Независимо от того, где размещается наш узел учета, на столбе, в доме, на фасаде самого строения, нам необходимо выполнить ответвление от имеющейся воздушной полосы и привести кабель в дом. Выполнить это мы может 2-мя методами:
Ближайшее время все огромную популярность набирает 2-ой метод. Причина для этого одна — нет висячих проводов от столба к дому и ничто не портит внешний облик. Но у этого метода есть один большой недочет — цена его намного выше первого варианта. Но давайте разбираться по порядку.
Воздушный метод прокладки кабеля
Марка кабеля, который применяется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента возникновения СИП он заслуженно стал главным кабелем, используемым для воздушных линий. Изоляция кабеля выполнена из сшитого целофана и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет. Полностью достойно для дюралевого кабеля. Зависимо от того, сколько фаз вы подключаете, применяется кабель с 2-мя либо 4-мя жилами. Конкретно на личном доме кабель нужно закрепить таким макаром, дабы на него не попадал снег, скатывающийся с крыши. Установка кабеля делается с помощью специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья. Для воздушных линий применяется СИП сечением более 16 мм. кв.

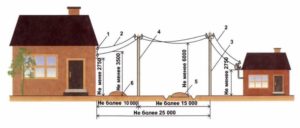

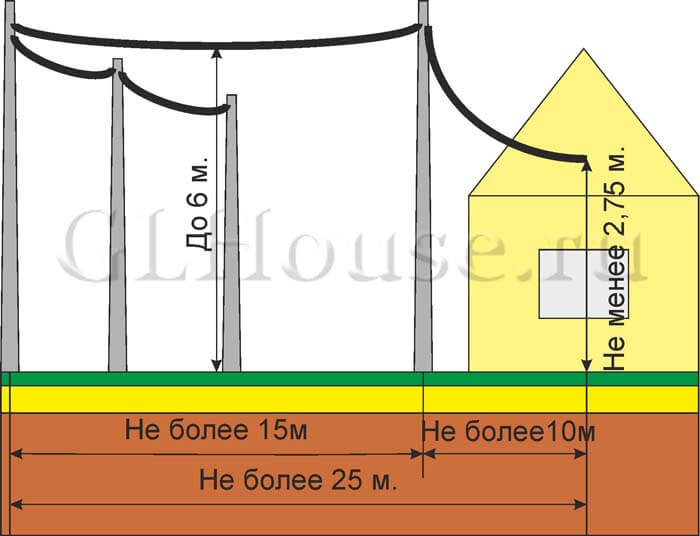

В случае если расстояние от вашего дома до наиблежайшей опоры будет наименее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться вспомогательная опора. Точка подключения на доме не должна находится ниже отметки в 2,75 метра. Если у вас устанавливается вспомогательная опора, то высота кабеля между опорами должна быть более 6 метров.
Ввод в дом через стенки дюралевого кабеля запрещен, это регламентируется надлежащими пт в ПУЭ, в каких указанно, что прокладка дюралевого кабеля по сгораемым конструкциям запрещена. Потому до ввода в дом нужно выполнить переход с СИП на, к примеру, ВВГ нг. Этот кабель мы можем применять и в стационарной проводке и для прокладки по открытому воздуху. Проход через стенку непременно осуществляется в железной гильзе, толщина стены которой должна быть более 3,2 мм. Это делается для того, дабы защитить кабель от механических повреждений при осадке дома.
Подземный метод прокладки кабеля.
При прокладке кабеля под землей нужно применять или медный, или дюралевый кабель. Лучше конечно проложить медный кабель, но его цена заранее выше дюралевого, зато срок службы существенно подольше.
- Медный кабель марки ВВГ, его сечение не должно быть меньше 10 мм. кв.
- Дюралевый кабель марки АВБбШв, сечением 16 мм. кв.
Если вы прокладываете кабель в земле, то использование бронированных марок кабеля не всегда оправданно. На самом деле вы сможете проложить и обыденный, не бронированный кабель, но его нужно прокладывать в специальной двухстенной ПНД трубе.

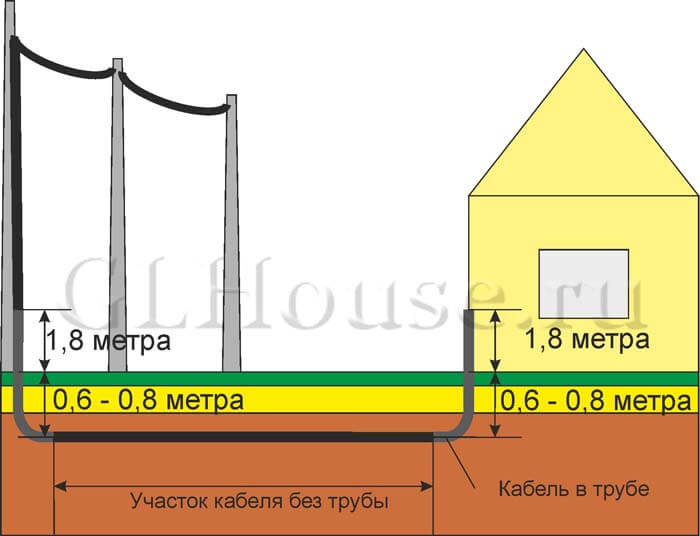

При прокладке кабеля в земле его вход и выход должны быть в неотклонимом порядке помещены в железную трубу. Труба должна быть изогнута в форме буковкы Г. Высота трубы в сумме от места извива до окончания должна составлять более 2,5 метра, При всем этом внешняя часть трубы должна выходить из земли более чем на 1,8 метра. Горизонтальная часть трубы никак не регламентируется по размерам потому та часть кабеля, которая лежит между 2-мя трубами, может быть проложена без железной трубы и ее лучше защитить двухстенной ПНД гофорой. Кабель в земле должен прокладываться на глубине более 0,6 — 0,8 метра и труба должна быть погружена конкретно на эту глубину.
Ввод в дом и проход через стенку нужно выполнить точь-в-точь как и в случае воздушной прокладки — в железной гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более тщательно о прокладке кабеля в земле вы сможете прочесть в нашей следующей статье.
Защита от попадания молнии и перегрузок.
Не зависимо от того, прокладывается кабель по воздуху либо же он идет под землей, у него есть часть, расположенная на воздухе, потому ввод нужно защитить устройством защиты от импульсных перенапряжений. Подробнее о том, как собрать щит для подключения личного дома от столба вы сможете прочесть в нашей следующей статье.
Контур заземления.
При подключении личного дома от столба для вас предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать обозначенному значению. О том, как верно выполнить контур заземления вы сможете прочесть в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине нужно применять дюралевый кабель сечением более 16 мм. кв. либо медный сечением более 10 мм. кв. Зависимо от избранной вами системы заземления вы сможете расключить ваше вводное распределительное устройство. Подробнее о системах заземления вы так же сможете прочесть в статье про контур заземления. При изготовлении заземления необходимо управляться прежде всего тем, что его мы делаем себе и обеспечиваем конкретно собственной электросети правильное заземление. Делать его следует по всем нормам и правилам.
Вводное распределительное устройство и узел учета

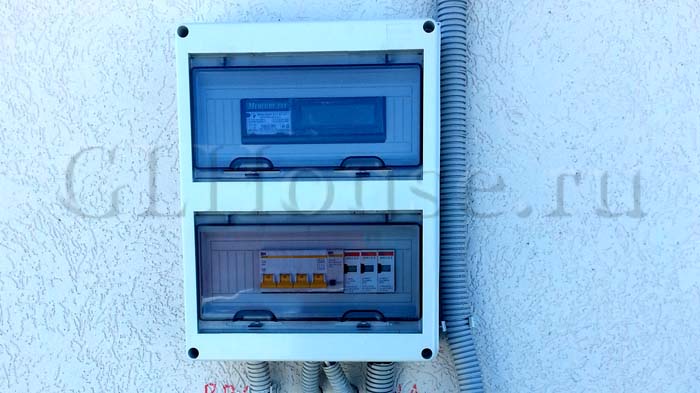

Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и размещаться на столбе, фасаде строения либо же снутри вашего дома. Независимо от того, где размещается ваше ВРУ, нужно позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат обязан иметь возможность пломбировки. В случае, если корпус ВРУ выполнен из металла, его нужно так же повторно заземлить.
Работы по монтажу выполнены и сейчас для вас предстоит сдать их в энергосбытовую компанию. В этом случае, если все работы производились в согласовании с требованиями правил устройства электроустановок у вас не должно появиться никаких заморочек при сдаче.
Более тщательно о каждом пт работ вы сможете прочесть в наших статьях, а если не отыщите ответа, всегда сможете задать вопрос в комментах.
На этом статья о монтажных работах по выполнению подключения личного дома от столба закончена. Если у вас появились вопросы либо вы сможете поделиться тем, как у для вас производились работы, оставляйте свои комменты и подписывайтесь на наши обновления.
