Дачный участок, пригородный дом нереально представить без огромного количества электроприборов. Дабы обеспечить подачу электроэнергии, будет нужно соединить линию электропередач и точку подключения. Подземная разводка обеспечивает надежность, долговечность и защищенность от наружных воздействий. Она трудоемка, не обойтись без кабеля для прокладки в земле бронированного. С ним электрификация дачи либо дома обойдется дороже, но прослужит существенно подольше. Потому бронированный кабель медный считается хорошим вариантом для прокладки в земле на даче либо участке.
Бронированный кабель прокладка
Бронированный кабель прокладка в земле — требования
Электротехнические мероприятия делают строго в согласовании с требованиями документов (ПУЭ, ГОСТы, СНиПы). Нормы верно клеветают допустимое заглубление, расстояния до строений, других коммуникаций либо объектов:
- Глубина прокладки кабеля связи в земле составляет более 0,7 м. При длине участка до 5 м, также наличии дополнительной защиты допускается уменьшение заложения до 0,5 м.
- Укладка под фундаментом дома запрещена. Между фундаментом и силовой линией должно быть минимум 0,6 м. Если нереально избежать скрещения с фундаментом, также при стесненных критериях, применяют трубу для защиты от деяния конструкции.
- При выборе технологической ширины канавы учитывают, что малое расстояние между 2-мя вблизи расположенными линиями должно составить минимум 0,1 м.
- Если применяется прокладка кабелей в лотках, их конструкция не должна допускать скопления воды.
- От деревьев отступают минимум 2 м, кустарников – 0,75 м. Расстояние можно уменьшить при условии применения трубы гофрированной для прокладки кабеля в земле.
- От канализации и водопровода следует отойти 1 м, от газопровода – 2 м.
- Кабельные полосы не должны пересекаться. Если этого нереально избежать, то между ними должен быть слой грунта минимум 0,5 м.
Поверх проводника следует уложить сигнальную ленту.
Протяженный участок рекомендуется укладывать целым кусочком с барабана, оборудованного лебедкой и ограничителем. Это обеспечит требуемое натяжение. Отдельные части соединяют средством специальной муфты. Если отсутствуют нужные способности, состыковку делают в надземной соединительной коробке. Дополнительную защиту кабелю для прокладки в земле обеспечит асбестоцементная труба либо «подушка» из уложенного поперек трассы кирпича (не пустотелого).
Принципиальные нюансы при выполнении работ
Какие плюсы имеет бронированный электрокабель
Прокладка кабеля под землей на даче является шагом сотворения системы электроснабжения дома. Бронированные изделия пользуются большой популярностью благодаря присущим им плюсам:
- высочайшая крепкость;
- устойчивость к хоть каким механическим нагрузкам;
- долговечность;
- стойкость к резким перепадам температур;
- защищенность от негативного деяния воды и земли;
- простота обустройства, последующей эксплуатации.
Огромное обилие продукции по чертам и цены позволяет приобрести изделие, способное выдержать сложные условия эксплуатации.
Марки электрических кабелей для прокладки в земле
Подобрать кабель для прокладки в земле поможет маркировка с зашифрованными основными чертами продукта. На примере марки ВББШВ разберемся, что она значит:
- В – жилы заизолированы поливинилхлоридом;
- Б – броня из листов металла, навороченных спиралью;
- Б – наличие битумного слоя;
- ШВ – шланговая оболочка из поливинилхлорида.
Нередко маркировка содержит другие буковкы: С – свинцовая оболочка, б – нет подушки под броней, А – жила из алюминия, П – полиэтиленовая оболочка.
Выбирая бронированный кабель для прокладки, учитывают свойства земли (тип, коррозионную активность), особенности эксплуатации (растягивающие, другие механические нагрузки). Индустрия предлагает несколько марок кабеля для укладки в землю. Они отличаются устройством, особенностями монтажа.

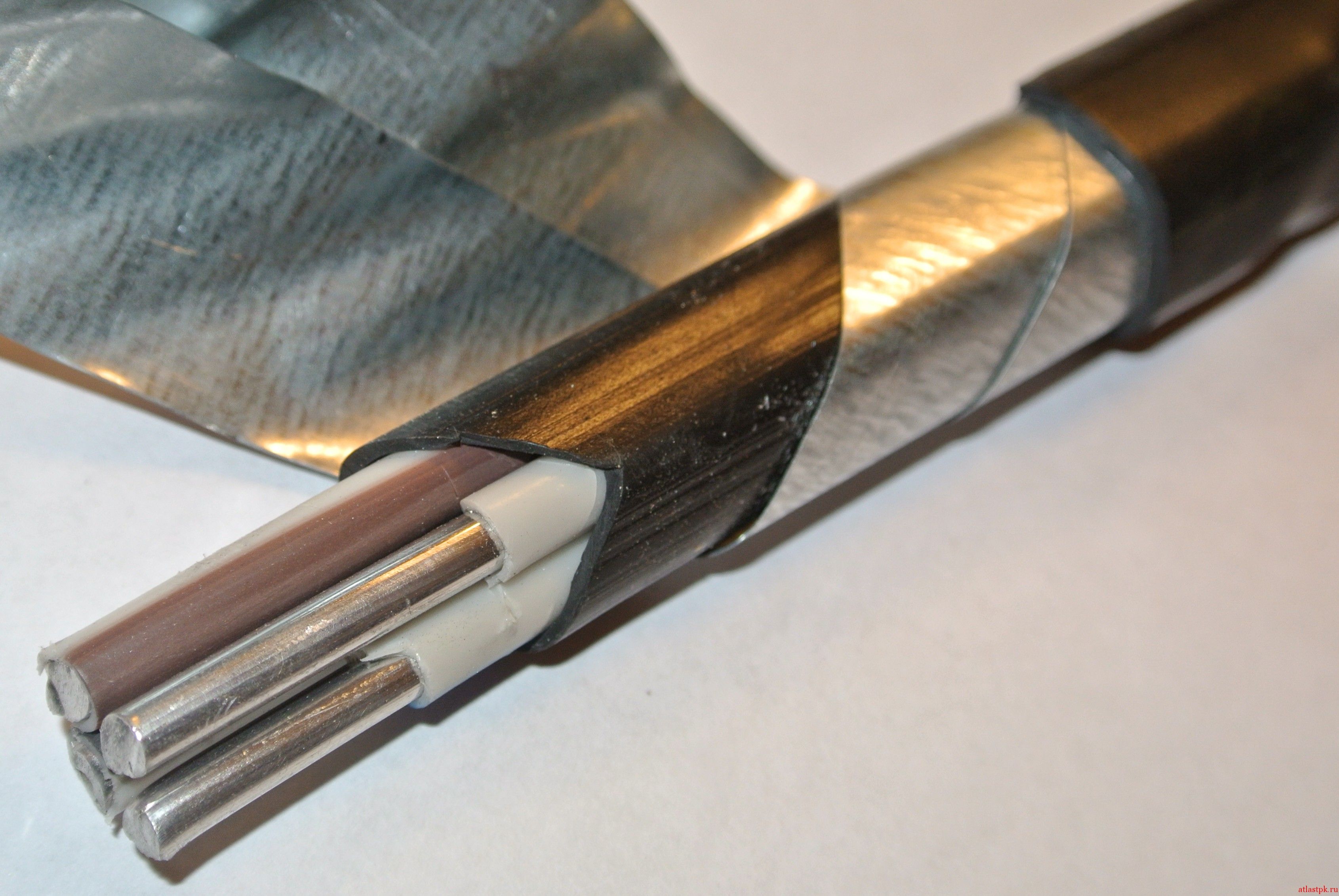

Пользующаяся популярностью марка ‑ ВБбШв (по новенькому ГОСТу ‑ ВБШв). Можно пользоваться АВБбШв – аналог с дюралевыми жилами. Его особенностью является железная броня из лент, которая предупреждает нехорошие последствия от механического воздействия, мышей. Такая конструкция позволяет обойтись без дополнительной защиты. Укладку этой марки делают с заземлением металлической брони.
Бронированный кабель медный
Другой более нужной продукцией являются изделия с картонной изоляцией: медный бронированный кабель для подземной прокладки (маркировка СБ, СКл, СБл) либо дюралевый. Картонная изоляция защищена железной оболочкой. Жилы размещены секторами, что позволяет понизить вес конструкции, сберечь место. Изоляция накрепко спрятана от негативного деяния воды. Ограничением к применению этого вида служит перепад высот более 15 м. Это обосновано возможностью стекания вязкой пропитки картонной изоляции. При большенном перепаде высот рекомендуется прокладывать в земле изделия заизолированные полиэтиленом. Допускается использование продукции с картонной изоляцией при наличии пропитки низкой вязкости, выполненной из церезина (ЦСП, ЦСБ).
Универсальным материалом для прокладки кабеля под землей на даче считается марка ПвБбШв, ПвПг, ПвП. Тут как изолятор использован сшитый целофан. Обойдется она дороже прошлых марок, но ряд преимуществ стремительно оправдывает расходы:
- установка при минусовых температурах без обогрева;
- отлично защищена от механических перегрузок;
- позволяет создавать трассы хоть какой трудности.
Популярностью при монтаже своими руками пользуется марка ВВГ. Нормы советуют прокладывать его снутри помещений, вне помещений воздушным методом. Можно ли кабель ВВГ прокладывать в грунте? Отсутствие надежной зашиты, способной предупредить механическое повреждение, не позволяет использовать его без дополнительных приспособлений (лотка, гофры).
Пользующиеся популярностью марки для прокладки в земле
Бронированный кабель прокладка
После исследования особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно перебегать конкретно к монтажу.

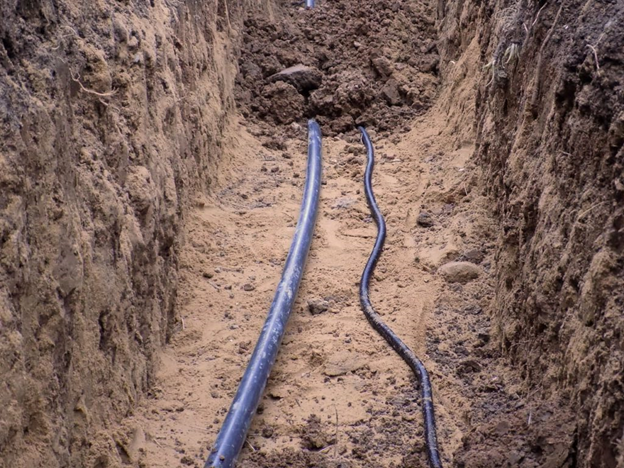

Подготовка траншеи (бронированный кабель прокладка в земле)
Сперва составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Потом схему переносят на местность, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке 1-го провода – 0,2-0,3 м.
План непременно сохраняют. По окончании работ можно сфотографировать размещение электросетей на участке.
Выкопав канаву на глубину прокладки кабеля связи в земле, убирают кусочки металла, стекла, большие камешки, все, что может разрушить проводку. Дно сглаживают, кропотливо утрамбовывают, потом насыпают слой песка 5-10 см. Подойдет обыденный карьерный песок, который за ранее просеивают.
Прокладка кабелей в лотках из бетона либо железобетона усложняет процесс, но существенно упрощает ремонт. Крепкая оболочка накрепко прячет проводку от повреждений, воздействия негативных причин. Но осуществляя все этапы своими руками, этот метод применяют изредка из-за его трудозатратности и значимого удорожания проекта.

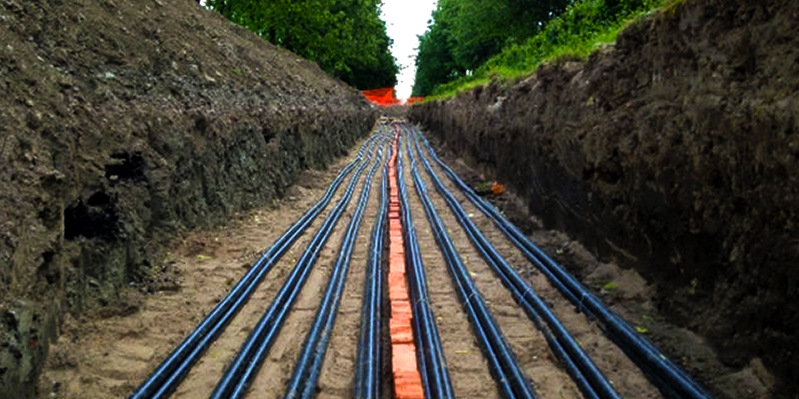

Прокладка кабеля в траншее
Укладка электрокабеля (бронированный кабель прокладка в земле)
За ранее подготавливают и надевают футляры. Если они необходимы исключительно в 1-2-х местах, то можно их выполнить из асбестоцементной трубы. Ее за ранее разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Установка на приготовленную песчаную подушку ведут не «в натяг», без перегибов. Непременно должны быть маленькие волнообразные изгибы провода.
Свободная укладка проводки дозволит сохранить целостность при подвижках грунта либо резкой смене погоды.
Мегомметром инспектируют целостность силовой полосы и отсутствие недлинного замыкания. Дабы после тесты снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд возможно окажется огромным. Потому непременно воспользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером либо мультиметром. Обнаруженные повреждения следует убрать.

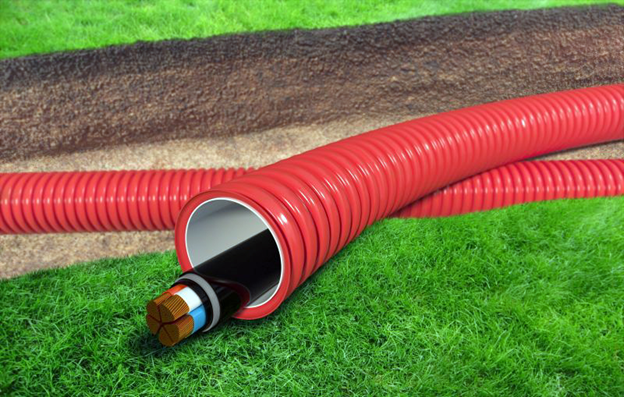

Если предусматривается использование трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно применять ПНД трубы для сетей различного предназначения. Если глубина вымерзания превосходит размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предугадывают, если напряжение выше 35 кВ. Также их можно использовать для всех сетей, дабы обеспечить наивысшую сохранность.
Траншею умеренно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись размещена сверху. Проводят окончательную засыпку грунтом, оставляя маленький горбик, делают контрольный застыл мегомметром.
В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:
Кабель медный для прокладки в земле
Ваш город Москва ?
Кабель для прокладки в земле – как избрать?
Аспекты выбора
Вне зависимости от вида, предназначения работ, прокладка кабеля под землей должна перейти по ПУЭ, ПТЭЭП. Еще до начала работы нужно подобрать лучшую марку кабеля. Часто самым наилучшим вариантом выступает бронированный кабель для прокладки в земле, отлично защищенный от механического повреждения. Выполнение прокладки осуществляется и другими кабельными марками, но в таком случае укладка их осуществляется в асбестоцементные со особыми поливинилхлоридными трубами.
Так как при подземной кладки уличная проводка не подвергается действию ультрафиолетовых лучей, высочайшей температуры окружающей среды, ветру и гололеду, аспекты выбора кабеля для прокладки в земле ограничиваются прочностью на разрыв, стойкостью к брутальной коррозии и хим элементам земли. Выбирая кабель, также необходимо глядеть его целостность, отсутствие видимых изъянов.
Виды кабелей
Для подземной прокладки электричества применяются кабели с защитой 3-х видов:
картонной изоляцией с пропиткой;
дюралевой, свинцовой бронированной оболочкой.
Картонная изоляция обеспечивает наилучшие электротехнические свойства и долгий срок службы. Она имеет низкую устойчивость к влаге, потому для нее нужна герметичная оболочка. Используя проводник с картонной изоляцией, также следует держать в голове о том, что значимая разница глубины прокладки понижает ее крепкость и уменьшает срок работы.
Проводники с пластмассовой изоляцией длительно служат в брутальной среде, отличаются пожаробезопасностью и стойкостью к завышенной влажности. Бронированные проводники с свинце либо алюминии — идеальный вариант для прокладки в земле. Они навечно обеспечивают кабельную защиту от брутальной наружной среды.
Какие применяются?
В грунтах, где отмечена низкая коррозийная активность применяется кабель следующей марки ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие. В траншее, где наблюдается средняя коррозийная активность используются кабели — СБ, СБл, СКл. При прокладке кабельной полосы на Последнем Севере с долголетними промерзлыми грунтами, оползнями, пучениями и образованиями оврагов применяются кабели ПвКШп.
Обзор некоторых моделей
Самым распространенным и нередко применяемым бронированным кабелем для прокладки в земле считается ВБбШв. Он аналогичен дюралевому аналогу АВБбШв. Благодаря бронированной конструкции из железных лент, кабель можно применять без защитной трубы. Броня защищает кабель от механического воздействия, деяния грызуна. Не считая прокладке под землей с заземленной металлической броней, таковой кабель часто применяется на воздухе.
Бронированный кабель с картонной изоляцией СБ, СБл, СКл, с медными и дюралевыми жилами также применяется для прокладки в земле. Не считая брони в нем есть железная оболочка. Она защищает бумагу от намокания. Благодаря секторной форме жил кабелей существенно понижается общий вес кабеля. Это помогает сберегать место. Недочет кабеля состоит в том, что если разность уровня трассы больше 15 метров, то проводник. имеющий бумажную изоляцию нельзя. Причина в вязкости стекающей пропитки картонной изоляции. Если высоты различные, лучше применять кабели, имеющие полиэтиленовую изоляцию и пропитку церезина — ЦСП, ЦСБ и ЦСКЛ.
Для прокладки кабеля в земле применяются также ПвБбШв, ПвП, ПвПг. Невзирая на то, что они стоят дороже представленных выше проводников на 60%, их можно прокладывать при отрицательной температуре. Они не ограничены по трассам. Имеют другие достоинства.
Установочные провода ПВС, ШВВП и ПУНП прокладываются под землей и в воде. Силовые кабели ВВГ также можно применять в земле.
В итоге, выбирать кабель для прокладки в земле необходимо по изоляции, марке и наружным особенностям. Нужно дабы проводник был стойким на разрыв, устойчивым к действию воды и брутальной наружной среде.
