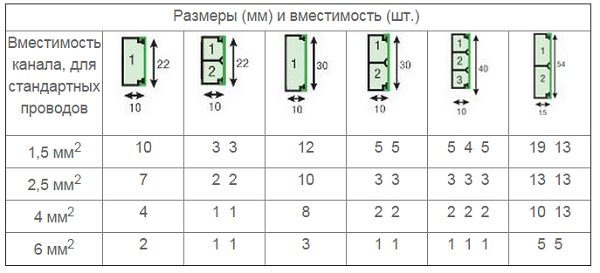

Выбор кабельного канала зависимо от размера и количества проводов, применяемых для проводки

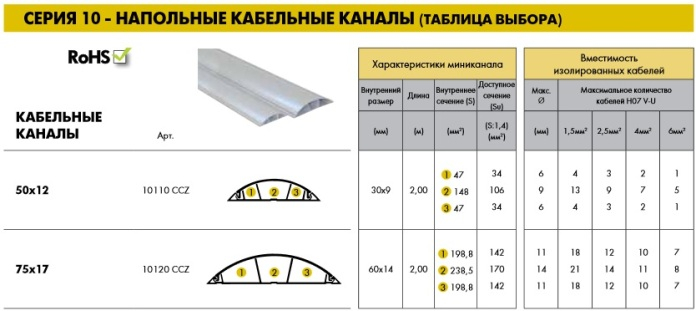

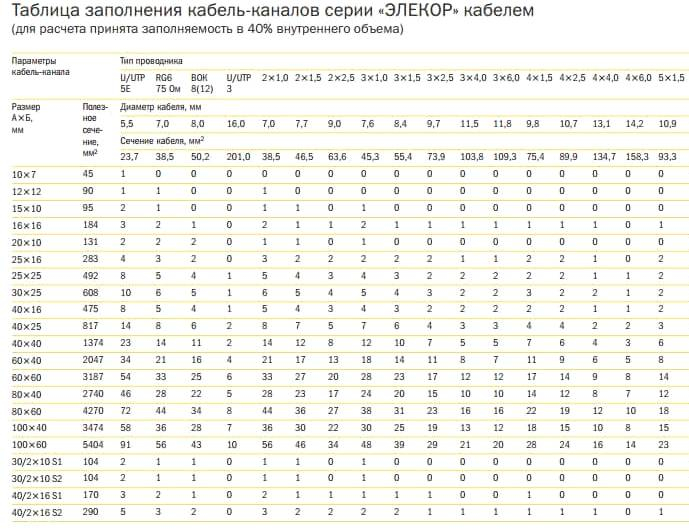

В таблице представлено наполнение кабельных коробов силовыми проводами зависимо от сечения проводов (для меди):

Эта информация представлена в печатном каталоге «Всё нужное для электромонтажа». Скачать pdf версию каталога можно по ссылке. Либо заказать его бесплатную доставку.

Вы сможете получить бесплатную консультацию технических профессионалов «МИГ Электро»

Кабель каналы для проводки размеры

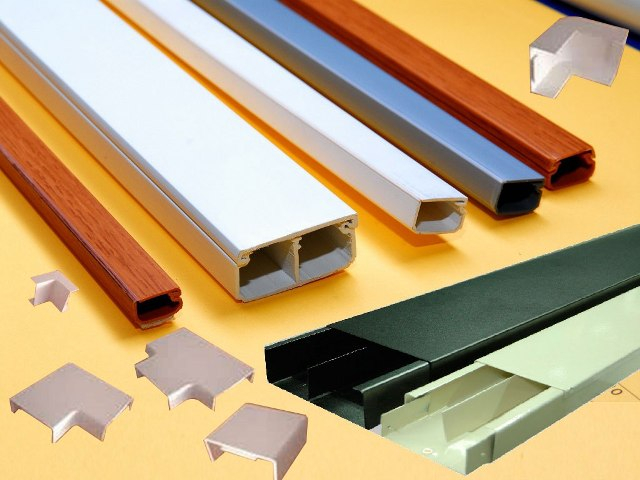

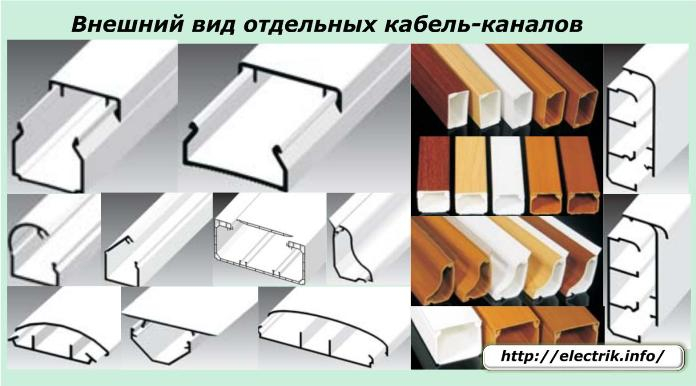

Кабель-каналы — определения, обозначающие электротехнические изделия, обобщенно представляющие из себя замкнутый профиль прямоугольного, треугольного либо близкого к ним сечения с плоским основанием, созданный для монтажа на строительную поверхность (стенку, пол, потолок) и заключения в собственном объёме проводов и кабелей.

Выполняя установка внешней проводки либо прокладывая какой-либо информационный кабель, лучше здесь же позаботиться о том, как лучше скрыть данные провода. Для решения намеченной цели отлично подходят особые кабель-каналы либо пластмассовые короба.

В отличие от кабельного лотка, кабель-канал либо короб имеет крышку, так что кабель в нем закрыт. Не считая того данные изделия выпускаются сейчас на хоть какой вкус и цвет, бывают разных форм и размеров, так что каждый, кто задумался о монтаже внешней проводки, сумеет избрать кабель-канал либо короб, который совершенно подойдет для тех либо других критерий домашнего, офисного либо производственного интерьера.

Большей распространенностью отличаются пластмассовые и железные кабель-каналы, изготавливаемые из ПВХ и алюминия, также из нержавеющей стали. Для административных и производственных помещений идеальнее всего подходят железные каналы и короба, имеющие ординарную конструкцию и не отличающиеся утонченностью внешнего облика.

Для жилых помещений в большинстве случаев выбирают пластмассовые ПВХ-каналы, так как данные изделия представлены в самых различных цветовых вариациях, имеют разные формы, и в целом смотрятся более аккуратненько. Таким макаром, главное, чем отличаются кабель-каналы друг от друга, — это устройством. Дальше побеседуем об их разновидностях.

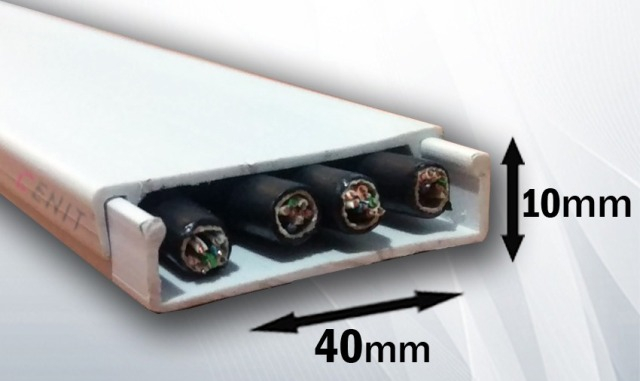

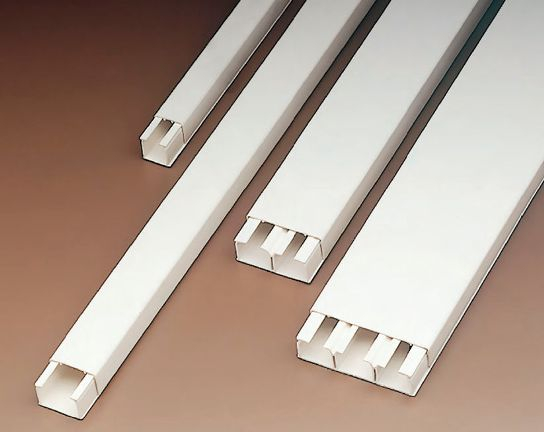

Маленькие кабель-каналы из ПВХ

Такие каналы из ПВХ применяются обычно для сокрытой прокладки информационных кабелей и слаботочной проводки. Они фактически неприметны на стенке, потолке либо на полу. Вот поэтому мелкие каналы так популярны, когда необходимо произвести сокрытый установка телефонного, телевизионного либо сетевого кабеля, или подвести провод к примеру к маломощному светильнику на светодиодах.

Обычные размеры каналов такового формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже сообразили, в данном выполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Вероятны разные цвета: белоснежный, карий и т.д.

Более распространенные типовые размеры кабель-каналов:

• 10х7мм;
• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм;
• 60×100мм.

Нередко встречаются и другие размеры:

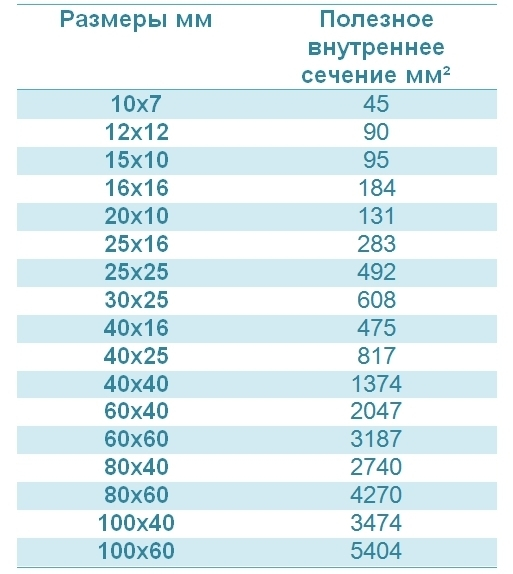

Полезное внутреннее сечение:

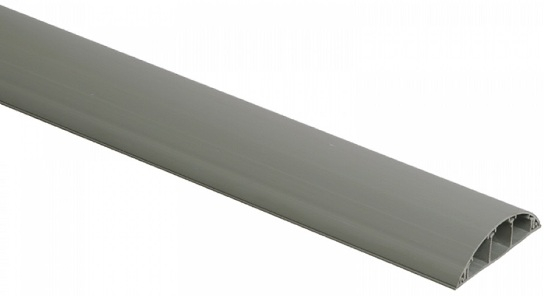

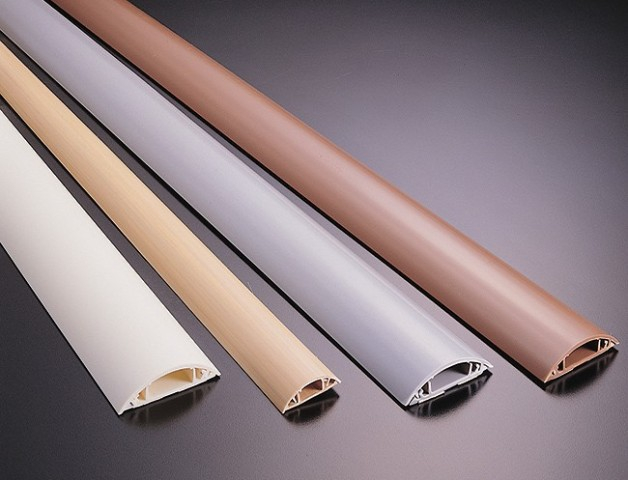

Напольные кабель-каналы

Для кабинетов и им схожих помещений очень комфортны дюралевые либо пластмассовые напольные кабель-каналы скругленного профиля. Такие каналы предусмотрены специально для прокладки проводов по полу, к примеру от стенки к рабочему столу либо светильнику.

Напольный канал имеет, обычно, маленькую высоту — от 10 мм, хотя встречаются и поболее высочайшие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает малое препятствование при хождении людей по кабинету, ведь о таковой канал тяжело споткнуться, так как он фактически гладкий, нога просто проскользнет по нему.

Снутри канала может быть смонтирована проводка или информационный кабель, а по мере надобности — и то и это. Цветовое решение, обычно, однотонное.

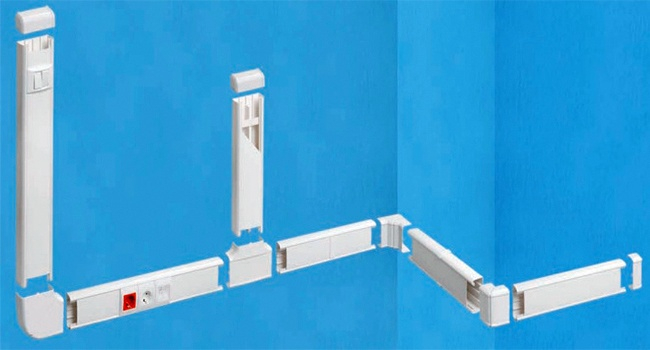

Парапетные кабель-каналы

Парапетные либо магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных частей можно собрать канал фактически хоть какой формы и протяженности для того дабы скрыть проводку от какого-либо оборудования либо устройства. Популярны данные каналы в жилых и офисных помещениях, где с помощью их можно скрыть проводку от кондюка, стенного осветительного прибора и т.п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается персонально. Для промышленных помещений подходит обычный белоснежный либо сероватый цвет, для жилых и офисных помещений популярно оформление под дерево.

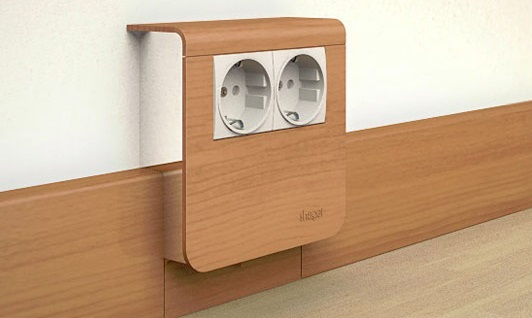

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластмассовые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так именуемый электротехнический плинтус.

Для дома либо квартиры схожее решение будет практически безупречным, ведь сокрытая проводка, сетевой либо телевизионный кабель, нередко прокладываются конкретно вдоль стенки, а данный плинтус соединяет внутри себя плюсы современного декоративного плинтуса и кабель-канала. Выходит, что пустое место снутри плинтуса приносит пользу, скрывая в себе внешную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обыденных плинтусов. В конструкции находятся продольные и угловые элементы. Цвет выбирается персонально под интерьер.

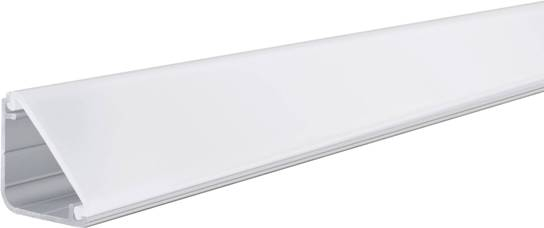

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа внешней проводки у потолка. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер у потолка, фактически не оказывается на виду. Не считая того цвет углового канала может быть избран исходя из личных потребностей человека. Сборка конструкции делается из прямых и угловых (соединительных) ПВХ-элементов.

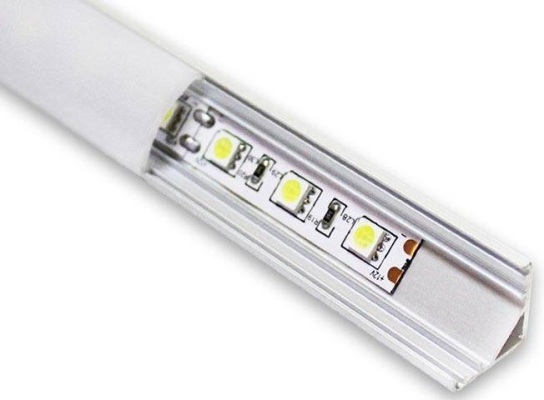

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат в большей степени декоративными световыми элементами, так как не считая основной функций (располагать в себе проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться тут от 5 до 20 мм, что позволяет подобрать канал фактически для хоть какой цели, начиная от монтажа светодиодной подсветки потолка, пола либо ниши, заканчивая световым оформлением днища автомобиля. Таким макаром канал способен поменять собой потолочный либо напольный осветительный прибор.

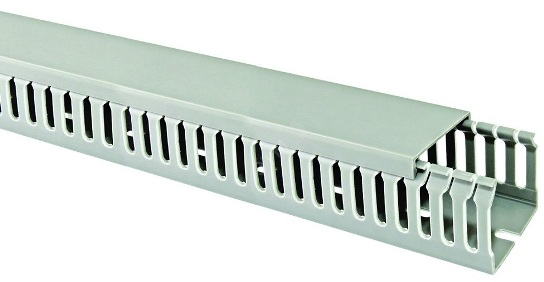

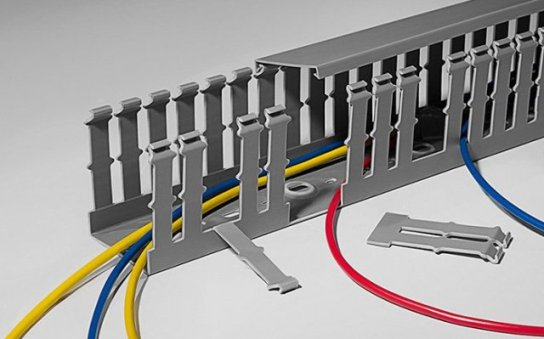

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются наименьшим весом и поболее прибыльной ценой по сопоставлению с цельными закрытыми каналами. Данные каналы обычно используются в технологических помещениях, снаружи строения либо в электрораспределительных шкафах, где совсем не важен внешний облик канала, а принципиальна только закрывающаяся опора для проводки.

Продольные отверстия по краям обеспечивают неплохую естественную вентиляцию, что не допускает лишнего разогрева проводки. Крепление таких каналов к опоре обычно делается при помощи шурупов.

Обычные размеры перфорированных каналов — 25, 40, 60 либо 100 мм в ширину при различной высоте из этого же размерного ряда.

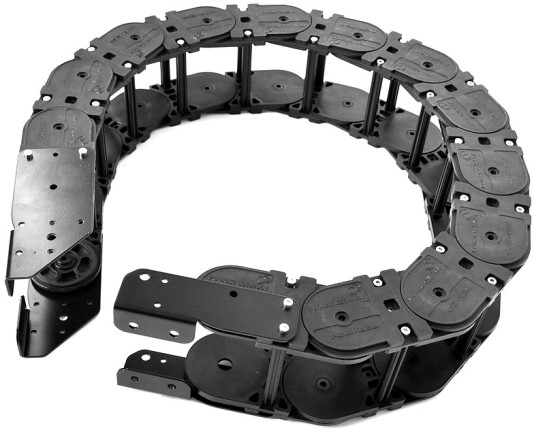

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации инсталлируются там, где нужно подвести проводку по неровной поверхности, или в тех местах, где вероятна либо нужна постоянная подвижность кабеля.

К примеру в цехе к станку ЧПУ либо лазерной резки, к строительной либо погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен конкретно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при всем этом сумеет двигаться и не расползаться.

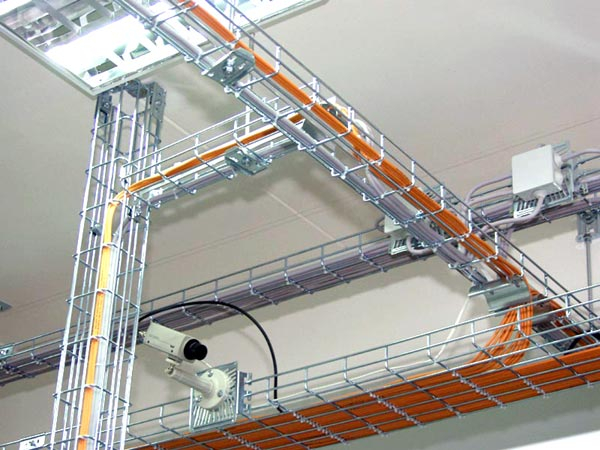

На промышленных предприятиях также используются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Обычно, на складах и в подвалах проводка прокладывается конкретно в проволочных каналах, позволяющих стремительно оснастить освещением либо розетками хоть какое неподготовленное помещение.

Проволока размещается с довольно огромным шагом, что обеспечивает проводам неплохую вентиляцию и защиту от перегрева, также относительно маленькой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Тут все аналогично проволочному каналу, но каркас сделан из более большого железного профиля схожего на лестницу, что позволяет монтировать у потолка даже томные силовые кабели.

По сути, гибкие, проволочные и лестничные кабельные каналы называются такими только условно, так как по сути это кабельные лотки, так как в их конструкции нет крышек.
