Хорошего времени суток, почетаемые читатели!
«Чем далее в лес, тем больше дров!» – эта древняя пословица, которая в наше время звучит: «Чем далее в мир нововведений, тем больше проводов!». А огромное количество проводов, свисающих здесь да там, портят всю эстетику жилья. Не считая того, открытые провода еще резвее выходят из строя, ежели их закрытые сородичи, так как подвергаются разрушительному воздействию причин окружающей среды.
Что все-таки делать? Пользоваться ординарными, но полезными приспособлениями, называющимися кабель каналы виды и размеры которых очень многообразны. Ввиду чего в состоянии удовлетворить запросы самых взыскательных покупателей. Обсудим профиль?
Из этой статьи вы узнаете:
Короб для кабеля: особенности продукта
Понятие
Короб, другими словами, кабель канал – это современное приспособление, изготовленное в виде профиля закрытого типа, отличающийся прямоугольным, треугольным либо другим, близким к ним, сечением с плоским базисом. Назначение – заключение всех проводков в свои «объятия». Его установка осуществляется на стены, полы, потолки, в общем, на ровненькую поверхность.
Устройство
Изделие состоит из маленького короба и крышки для него. Закрепляется оно при помощи всех крепёжных систем, к примеру, специального клеевого вещества, шурупов, винтов, заклёпок и т. д. После фиксации к поверхности в него аккуратненько укладывается провод. Потом приспособление защёлкивается крышкой. Специфичная конструкция монтажного устройства содействует надёжному сцеплению деталей. В дополнительных фиксирующих элементах изделие не нуждается.

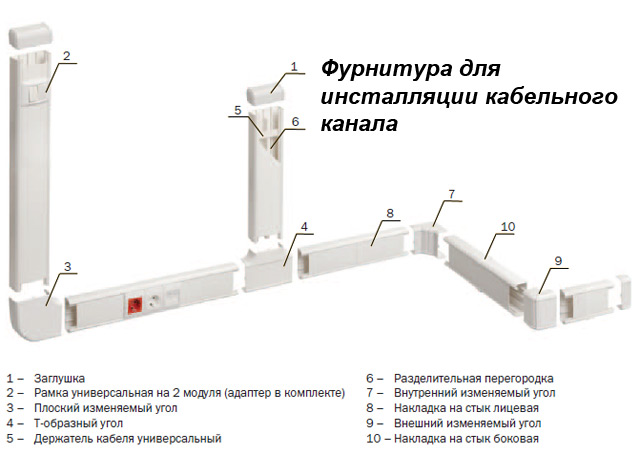

Обычно в комплекте с коробами идёт различная фурнитура. Она нужна для установки разных частей в кабель канал. Так, к примеру, в набор входят заглушки, углы, Т-образные и L-образные соединители, переходники и т. д. Если вдруг деталь была испорчена в процессе установки, её можно приобрести по низкой стоимости раздельно в любом строительном магазине.
Сфера использования
Профиль применяется для заключения таких проводов:
- телевизионных;
- компьютерных;
- телефонных;
- силовых электрических;
- слаботочных (пожарка и видеонаблюдение).
Монтажный короб (в большинстве случаев пластмассовый) устанавливается:
- в личных жильях;
- в квартирах;
- в банях;
- в кабинетах;
- на производственных объектах;
- в административных комплексах;
- в мед учреждениях;
- в учебных сооружениях;
- в веселительных центрах.
В общем, короб – это электрическое приспособление, которое уместно всюду и везде.
Достоинства использования кабель канала
Очевидно, настолько нужная вещица имеет ряд неопровержимых плюсов:
- износостойкость и долговечность;
- безопасность и эргономичность;
- эстетичность и мобильность;
- универсальность и практичность;
- простота и дешевизна монтажа;
- резвый доступ к проводам (по мере надобности);
- надёжная защита кабелей и проводов от гибельного воздействия погодных, механических, тепловых и хим причин.
Есть и недочет – тщательный процесс установки. Нет, установка прост, но просит терпения. А ещё, очевидно, изделие не растворяется в воздухе, ввиду чего оно оказывается на виду. Но уж лучше пусть симпатичный короб красуется на поверхности, ежели болтаются провода, как лианы в тропических зарослях. Поверьте, приходилось созидать и такое…

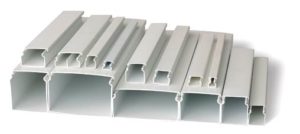

Виды и систематизация
Какие бывают короба? Да, их видов неограниченное количество! Потому канал отлично впишется в интерьер, оформленный в любом стилевом направлении — от барокко до миниатюризма. Давайте поглядим их систематизацию:
- металлической короб – долговременный и прекрасный (так именуемый лоток);
- дюралевый кабель канал – износоустойчивый и симпатичный;
- ПВХ приспособление (пластиковое) – дёшевое, крепкое, неопасное.
- напольное изделие – укладка осуществляется на пол;
- стенное приспособление – установка осуществляется на стены;
- плинтусный короб – установка делается под плинтус;
- угловой канал – укладка осуществляется в углах;
- потолочное устройство – установка осуществляется на потолок.

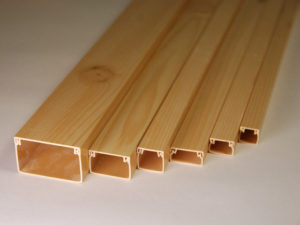

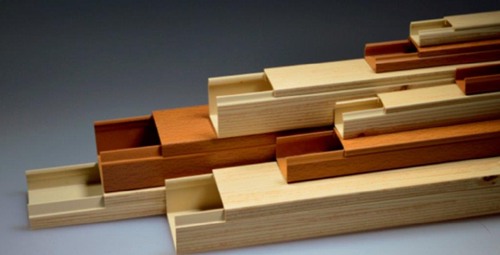

- изделие «под дерево» (совершенно для древесных домов, оформленных в стиле кантри, прованс, в российском, британском направлениях);
- короб «под металл» (идеален для жилищ в стиле техно, миниатюризм и hi-tech);
- кабель канал «под мрамор» (волшебен для помещений, оформленных в стиле барокко, рококо, классицизм, неоклассицизм);
- однотонное приспособление (отлично для интерьера в любом стиле);
- цветной короб (неплох для жилищ, оформленных в стиле авангард, арт-деко, эклектика, китч, поп-арт, фьюжн).
- жёсткие устройства – короба со съёмной крышкой, предназначающиеся для ровненьких поверхностей;
- гибкое приспособление – кабель каналы секционные, цепеобразные и трубчатые, созданные для неровных поверхностей.

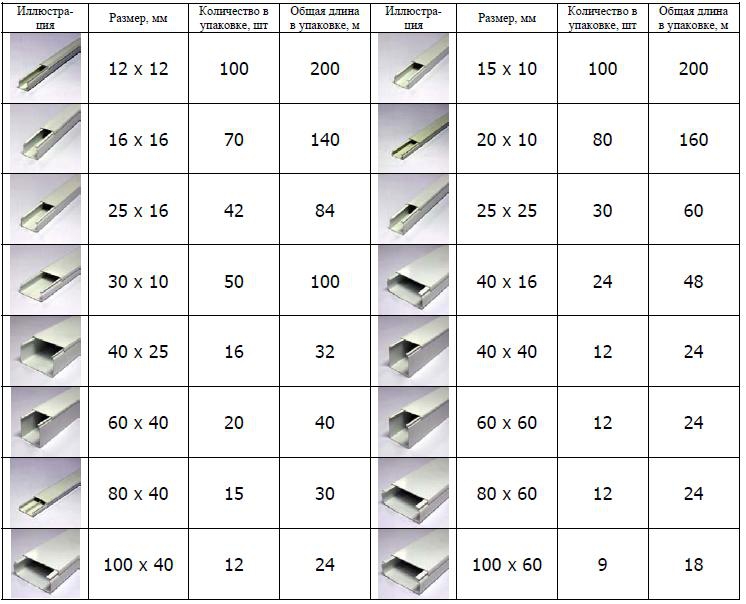

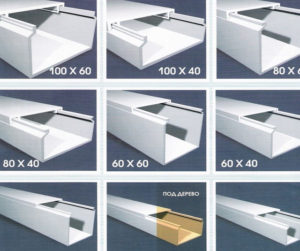

5.Стандартный размер выпускаемых кабель каналов — 2 метра, а сечение они имеют следующее:
- 12×12 мм;
- 15×10 мм;
- 16×16 мм;
- 20×10 мм;
- 25×16 мм;
- 25×25 мм;
- 30×10 мм;
- 40×16 мм;
- 40×25 мм;
- 40×40 мм;
- 60×40 мм;
- 60×60 мм;
- 80×40 мм;
- 80×60 мм;
- 100×40 мм;
- 100×60 мм.
Выбор за Вами, всё находится в зависимости от количества и типа проводов! Мы в собственных работах по монтажу проводки в личных домах в большинстве случаев применяем 25×16 мм. Это самый ходовой размер, в который можно без заморочек уложить несколько силовых проводов. Но время от времени приходится работать и с более громоздкими размерами.
Пользующийся популярностью производитель
Пользуется колоссальным фуррором продукция следующих компаний:
- E.NEXT;
- «Элекор» от ИЕК;
- «Легранд»;
- «ДКС»;
- «Украина ТД»;
- «EKF».
Качественные короба создают многие компании. Главное – не приобрести подделку. Дабы этого не вышло, читайте отзывы о товаре и требуйте у консультанта документы на продукцию. Бывает, что дешёвая продукция ведёт себя просто страшно: очень мягенький корпус (неловко монтировать), нехорошие замки на крышках (плохо фиксируются и с течением времени открываются), белоснежный ПВХ пластик с течением времени желтеет и т. д.
Лично мой выбор — это «Легранд» и «ДКС». С продукцией этих компаний работать просто и приятно. Думаю, электрики-практики меня усвоют и стопроцентно поддержат. Хотя стоимость у «Легранда» благопристойная, но качество этого стоит.

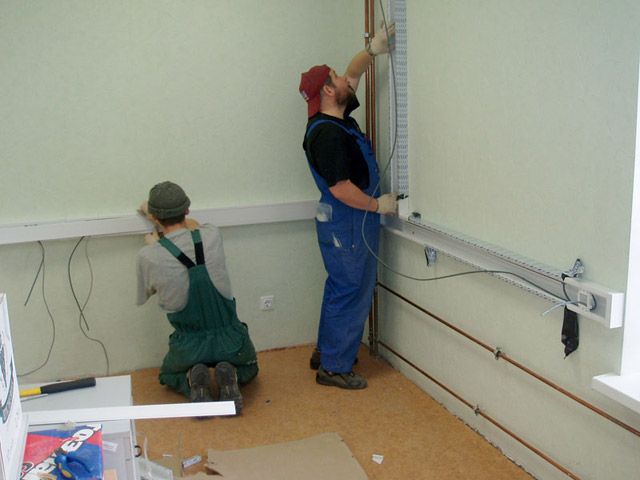

Установка
Установка короба не просит особенного мастерства, но следует проявить осторожность, аккуратность и бдительность. Итак, процесс состоит из следующих шагов:
- продумываются схемы и трассы расположения канала;
- очищается и готовится рабочая поверхность стенки, потолка и т. д.;
- выполняются замеры;
- бокорезами, ножницами либо болгаркой нарезаются заготовки профиля;

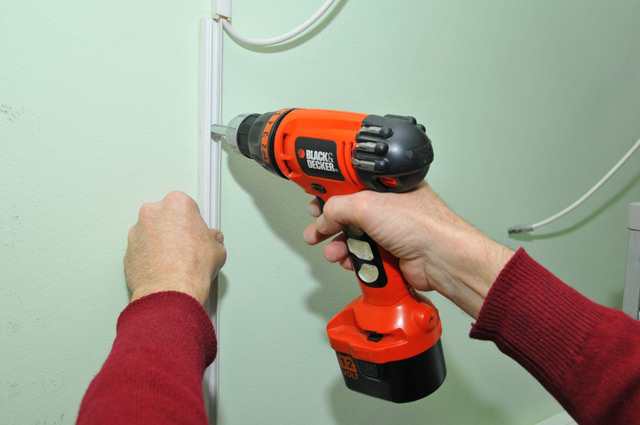

- канал прикручивается шурупами к поверхности (шуруповёрт Для вас в помощь);
- прокладывается кабель либо провод;
- короб накрывается крышкой.
Полезные советы электрика
Изделие крепится при помощи:
- обыденных шурупов, предназначающихся для работы с металлом либо деревом (лучше использовать пресшайбы); – специального прочного строительного клея;
- обоестороннего скотча.

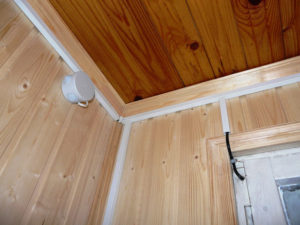

В большинстве случаев крепёж ведётся на шурупы. Если поверхность древесная, канал прикручивается сходу. Если основание бетонное либо кирпичное, поначалу бурится перфоратором отверстие на 6 мм., вставляется пластмассовый дюбель, а уже в него заворачивается шуруп с коробом (можно применять дюбель-гвозди). Среднее расстояние между крепёжными элементами – 40–50 см, но, чем больше неровностей на поверхности, тем почаще необходимо делать шаг.
Делать работу необходимо медлительно и аккуратненько, по другому можно попортить и профиль, и поверхность. Пытайтесь закрывать крышки плотно и надёжно. Будет лучше, если у них имеется двойной замок (продавцы-консультанты знают об этом). Разметку и установка легче всего вести с помощью лазерного уровня. Он сходу выставит Для вас горизонтальные и вертикальные плоскости, что очень комфортно.
Кабель канал – приспособление, которое не только лишь скроет провода, но и даст «изюминку» дому либо бане, благодаря увлекательному дизайну. Для прокладки проводки внедрение короба – это идеальное решение!
Смешной рассказ в тему: Конец рабочего денька. В бытовку к прорабу вбегает запыхавшийся электрик-стажёр и орет: — Степаныч! Чё делать-то? Девки уже стенки заштукатурили, а я проводку запамятовал! — Эх, студент, сколько тебя учить, что про водку на стройке запамятовать никогда нельзя!
На этом всё. Мира Вашему дому и до скорых встреч! Пока!
Цитата мудрости: В споре нередко одолевает грубость и сладкоречие, а не правда (Менандр).
Виды и размеры кабель каналов
Кабель канал – электротехнические изделие, представляющее собой профиль из пластика либо металла с плоским основанием для крепления его к ровненькой поверхности стенки, пола либо потолка. Применяется для прокладки наружной проводки. Виды и размеры кабель каналов, которые предлагает рынок, очень многообразны. Есть возможность избрать конкретно то изделие, которое подойдет для ваших нужд совершенно.
Кабель канал для проводки. Достоинства и недочеты
Наружняя проводка изредка применяется в домах и квартирах, она более уместна для офисных, торговых, производственных помещений и складов. Внедрение для прокладки кабель канала имеет как положительные, та и негативные черты. Положительных сторон все таки больше, вот поэтому это достаточно пользующийся популярностью метод обустройства электрики.
Положительные стороны
- Простота монтажа (при желании и наличии малого набора инструментов, прокладку наружной проводки можно выполнить без помощи других);
- Высочайшая скорость установки;
- Низкая цена;
- Удобство обслуживания проводки;
Если некий из частей проводки вышел из строя либо для вас нужно поменять схему из-за возникновения дополнительных электроприборов, у вас не будет необходимости штробить стенку и переделывать косметический ремонт.
- Легкость материала, возможность прикреплять его фактически к хоть какой поверхности;
- Большой выбор моделей (цветов, фактур и тд.);
Минусы
Какие бы ни были размеры коробов и их материал, с течением времени они изнашиваются. В особенности если идет речь о пластиковом профиле. После пары лет применения износ верно дает о для себя знать, на изделии возникают царапинки, трещинкы и сколы. С другой стороны, ничего не мешает поменять износившийся профиль на новый без особых вещественных и трудовых издержек.
Это пожалуй конкретно то, из-за чего этот метод проводки изредка применяют в жилых помещениях. Не много кому нравятся тонкие полосы пластика, проходящие по всему дому по дорогим обоям либо декоративно штукатурке. Зато для кабинета либо склада – это лучший вариант. Провода доступны в случае какой-нибудь неисправности в и то же время накрепко укрыты от механических повреждений, перепадов температур, воды и человечьих рук.
- Выявление неровностей поверхности
Если стенки, потолок либо пол, неважно какая поверхность, на которую подразумевается укреплять основание короба, имеет перепад хотя бы 2 мм либо выровнена не совершенно, сможете быть убеждены, что это будет очень приметно. Это будет оказываться на виду.
Виды и размеры кабель каналов
Изделия классифицируются по типу (применению), размеру, форме и материалу, из которого сделаны.
Размеры

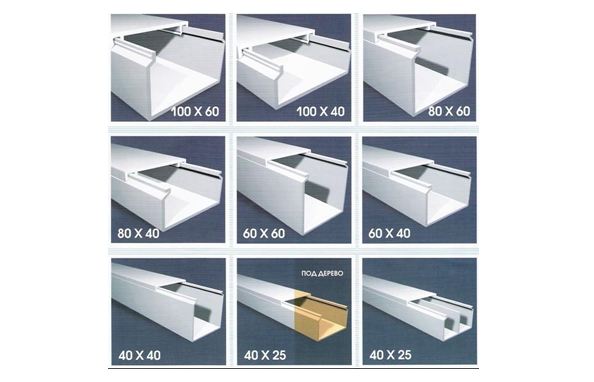

На рынке электротехники можно повстречать разные сечения коробов (полукруглые, треугольные, квадратные), также их величину. Размеры кабель каналов для проводки зависят от сечения кабелей и проводов, для которых они предусмотрены. Дабы обусловиться с величиной короба, необходимо осознавать сколько проводов какого сечения планируется там расположить.
Это принципиально: Ремонт и сборка электрического оборудования
Будет нецелесообразно брать большой профиль для 1-го провода либо, напротив, пробовать впихнуть огромное количество токопроводников в неподходящий по величине профиль. Это не только лишь тупо, но и безответственно в плане пожарной безопасности.
В эталоне брать припас 15-20 % для того, дабы в случае возникновения новых электроприборов, не переделывать проводку.
Стандартная длина планок -2 м. Стандартные маркировки 12*12, 16*16, 40*16 и т.д..
Для соединения планок между собой продаются особые переходники. На каждом профиле с шагом 50 см есть отверстия для крепления его к стенке либо другой поверхности.
Направьте внимание на качество предлагаемой фурнитуры и не сберегайте на ней, ведь дорогой короб, соединенный некачественными либо неподходящими по размеру муфтами, будет смотреться как недоделка.
Типы профилей (зависимо от области использования):
- Профиль мини
Это самый небольшой короб. Он предназначен для проводов от телека, радиопримника, интернет-проводов и других, не требующих много места для размещения. Это пользующийся популярностью вид, нередко конкретно их устанавливают в кабинетах.
Эти планки имеют полукруглую либо округлую форму, что делает удобство при перемещении. Делаются из пластика либо металла в широком ассортименте, что позволяет избрать вариант, совершенно вписывающийся в интерьер.
Этот вариант комфортен для дома, так как провода накрепко спрятаны в специальной полосе, сокрытой посреди плинтуса. Нередко таковой вариант применяют в квартирах для скрытия проводов от телека и других бытовых устройств. Средняя часть плинтуса снимается и под ней находится полый канал, куда нужно поместить токопроводники. Дальше она защелкивается – и ваша закрытая проводка готова.
Этот вариант отыскал обширное использование для монтажа светодиодных лент и других световых конструкций. Их также применяют для подсветки автомобилей, мебели и других дизайнерских решений.
Этот вид совершенно подходит для прикрепления электроизделий у потолка.
Это особый вид планок для неровных поверхностей. Жесткие короба делают выпуклости поверхности еще больше видными, а гибкие компенсируют их. Они могут состоять из звеньев и соединяться по принципу цепи либо цельными, сделанными их пластичного материала – резины либо мягенького пластика.
Это экономный и удобный вариант для промышленных, производственных помещений и складов. Удобство его в том, что благодаря проволочной конструкции на электроизделия не оседает пыль и грязюка. Непрезентабельность не позволяет применять эти продукты дома, но для складов и заводов – это самый подходящий тип.
Это тяжкий и надежный продукт, подходит для прокладки силовых кабелей.
По гибкости
Очередной чертой, по которой все электротовары этого типа можно условно поделить на две огромные группы – это упругость. По тому признаку они делятся на жесткие и гибкие.
Это принципиально: Работа с кабель каналом
Это собственного рода жесткий короб из пластика либо металла, не меняющий собственной формы при физическом воздействии. Разновидностей его может быть несколько – сплошной с маленькими отверстиями, с закрепленными стенами и съемной крышкой и стопроцентно глухой вариант, не имеющий ни крышки, ни отверстий.
Умопомрачительно, но даже продукты из пластика являются жесткими и негнущимися. Это происходит из-за того, что в поливинилхлорид (традиционный вариант, очень гибкий и пластичный) добавляют гипс либо мраморную крошку. Большая часть электроизделий делается из самозатухающего пластика.
Установка
Одна из самых наилучший черт таких конструкций – простота монтажа. Основание закрепляется по поверхности при помощи клея (если идет речь о мини профиле) либо болтов и шурупов. Дальше укладываются провода (это будет выполнить до боли просто, если размеры кабель каналов пластмассовых подобраны верно). На завершающем шаге вся получившаяся конструкция защелкивается крышкой (в случае, если выбрано изделие с глухими стенками и съемной крышкой).
Изделия выпускаются отрезами в 2 метра, для сотворения конструкций они оснащаются разными переходными деталями: тройниками, поворотами, угловыми элементами и тд. Все эти детали совершенно смешиваются между собой, создавая цельную конструкцию.

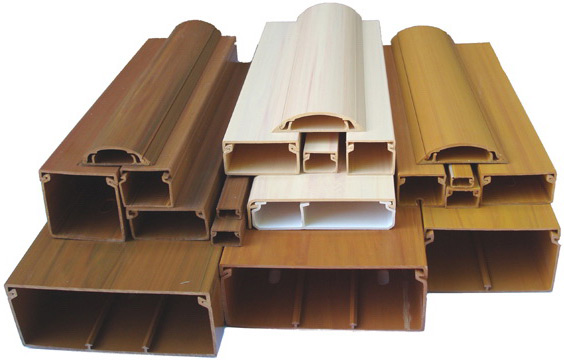

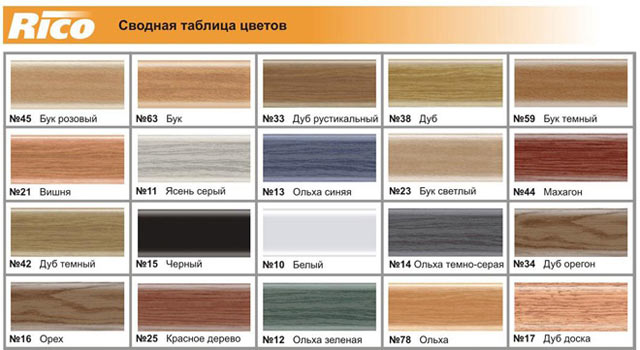

Производители позаботились о широком многообразии цветов и фактур изделий. Ассортимент продуктов дозволит подобрать изделие, которое не только лишь не будет выбиваться из общего интерьерного решения, но и может быть, полностью успешно его дополнит.
Удачнее всего смотрятся дюралевые планки, но они и дороже аналогов. Более обычной и доступный материал – пластик.
Эти короба созданы для помещений, где нет способности или необходимости сглаживать стенки либо пол. Нередко используются на производствах, для запитки станков и оборудования.
Это сложные в производстве и как следствие, дорогие электроизделия.
Они условно делятся на три вида:
Это целиковые планки, сделанные из пластичных материалов (резина либо пластик высочайшей мягкости)
Их еще именуют многосекционными. Создаются из отдельных звеньев, соединенных между собой по типу цепи. Между элементами таковой «цепи» остаются промежутки, потому они представляют собой только отчасти закрытую конструкцию.
В большинстве случаев их применяют в дверных просветах.
Возлагаем надежды, в этой статье вы отыскали ответы на интересующие вас вопросы и фраза «кабель каналы размеры» уже не введет вас в ступор. Принципиально держать в голове, что кроме познаний относительно нужного для вас размера, типа и материала короба, принципиально осознавать, что высококачественное электроизделие можно приобрести исключительно в испытанном строительном супермаркете. Не ориентируйтесь лишь на стоимость, выбирайте высококачественные изделия испытанных производителей. Если планируете брать пластмассовый тип, отдавайте предпочтение самозатухающему пластику, что обезопасить свой дом от пожара.
