Выполнить водоснабжение личного дома либо дачи неизменным и бесперебофным — задачка не из легких. Самое тяжелое — обеспечить подачу воды зимой. Дабы трубы не замерзали, их можно уложить ниже глубины вымерзания, но все равно остаются слабенькие места. 1-ое — аномально холодные зимы, которые временами брют все рекорды. 2-ое — места ввода в дом. Все они равно нередко леденеют. Выход — установить греющий кабель для водопровода. В данном случае сточная канава желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощнейший и лучше утеплить.
Виды греющих кабелей для водопровода
Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных применено свойство металлов при прохождении электрического тока греться. В обогревающих кабелях этого типа нагревается железный проводник. Их соответствующая черта — они выделяют всегда однообразное количество тепла. Непринципиально на улице +3°C либо -20°C нагреваться они будут идиентично — на всю мощность, поэтому, потреблять будут однообразное количество электроэнергии. Дабы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как применяют для электрического теплого пола).
Строение резистивного кабеля
Резистивные обогревательные провода при укладке не должны пересекаться либо размещаться один около другого (впритирку). В таком случае они перенагреваются и стремительно выходят из строя. Пристально смотрите за этим моментом в процессе монтажа.
Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только лишь) бывает одножильным и двужильным. Почаще применяются двужильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда комфортно. Двужильные на одном конце имеют заглушку, на втором — закрепленный обыденный электрический шнур с вилкой, который врубается в сеть 220 В. Что еще нужно знать? Резистивные проводники нельзя резать — работать не будут. Если приобрели бухту с более длинноватым чем нужно отрезком — уложите его полностью.
Приблизительно в таком виде продают нагревательные кабели для водопровода
Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а нагревается полимер, который находится между 2-ух проводников. Этот полимер имеет увлекательное свойство — чем выше его температура, тем меньше тепла он выделяет, и напротив, остужаясь, он начинает выделять больше тепла. Происходят эти конфигурации независимо от состояния примыкающих участков кабеля. Вот и выходит, что он сам регулирует свою температуру, поэтому его так и окрестили — саморегулирующийся.
Строение саморегулирующего кабеля
У саморегулирующихся (самогреющих) кабелей сплошные плюсы:
- они могут пересекаться и не перегорят;
- их можно резать (есть маркировка с линиями реза), но нужна потом выполнить оконечную муфту.
Минус у них один — высочайшая стоимость, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что растраты эти разумны.
Используя греющий кабель для водопровода любого типа, трубопровод лучше утеплить. По другому на подогрев будет нужно очень большая мощность, а означает, и огромные расходы, ну и не факт, что обогрев управится с особо сильными морозами.
Методы монтажа
Греющий кабель для водопровода укладывают снаружи либо снутри трубы. Для каждого метода есть особые виды проводов — некоторые только для внешнего монтажа, другие — для внутреннего. Метод монтажа непременно прописывается в технических свойствах.
Снутри трубы
Для установки нагревательного элемента снутри водопроводной трубы, он должен отвечать нескольким требованиям:
- оболочка не должна выделять вредных веществ;
- степень электрической защиты должна быть не ниже IP68;
- герметичная оконечная муфта.
Дабы была возможность заправить провод вовнутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

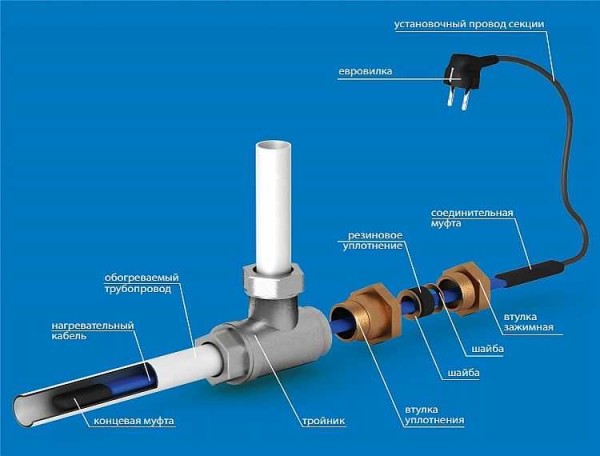

Пример установки греющего кабеля вовнутрь трубы через сальник
Направьте внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для мокроватых сред не предназначена.
Тройник для монтажа обогревающего кабеля снутри трубы может иметь различные углы отвода — на 180°, 90°, 120°. При всем этом методе монтажа провод никак не фиксируется. Его просто заправляют вовнутрь.
Виды тройников для монтажа греющего кабеля снутри водопровода
Внешний установка
Закреплять греющий кабель для водопровода на внешней поверхности трубы нужно так, дабы он прилегал плотно, всей площадью. Перед установкой на железные трубы, их очищают от пыли, грязищи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-то частей, которые могут разрушить проводник. На незапятнанный металл укладывается повод, фиксируется через каждые 30 см (почаще можно, пореже — нет) с помощью металлизированной склейкой ленты либо пластмассовых хомутов.
Если тянется вдоль одна-две нити, то устанавливаются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке 3-х и поболее проводов, они размещаются так, дабы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (в особенности принципиально это для резистивных модификаций).
Методы закрепления греющего кабеля на трубе
Есть 2-ой метод монтажа — спиралью. Укладывать провод нужно аккуратненько — они не обожают резких либо неоднократных извивов. Есть два метода. 1-ый — разматывать муфту равномерно наматывая освобождающийся кабель на трубу. 2-ой — закрепить его с провисаниями (нижняя картина на рисунке), которые позже намотать и закрепить металлизированной липкой лентой.
Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается поначалу металлизированный скотч. Он улучшает теплопроводимость, повышая эффективность нагрева. Очередной аспект монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только смотрите за наименьшим радиусом извива.
Фитинги, краны нужно прогревать лучше
Чем утеплять
Совершенно точно для утепления обогреваемого трубопровода не нужно применять минеральную вату любого происхождения. Она опасается намокания — во мокроватом состоянии теряет свои теплоизоляционные характеристики. Замерзнув в влажном виде, после увеличения температуры, она просто рассыпается в труху. Отсутствие воды вокруг трубопровода обеспечить очень трудно, так что этот теплоизолятор лучше не брать.
Не очень неплохи теплоизоляторы, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные характеристики. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, сможете применять и поролон. Но если трубу будете просто закапывать, для вас нужна жесткая термоизоляция. Еще есть вариант — поверх сминаемого теплоизолятора (к примеру, вспененного целофана с закрытыми ячейками) надеть жесткую трубу, например — пластиковую канализационную.
Пример утепления водопроводной трубы с нагревательным кабелем
Очередной материал — пенополистирол, сформованный в виде фрагментов труб различного поперечника. Таковой вид теплоизолятора нередко именуют скорлупой. Имеет он отличные теплоизоляционные свойства, не опасается воды, выносит некоторые нагрузки (находится в зависимости от плотности).
Какой мощности нужна греющий кабель для водопровода
Требуемая мощность находится в зависимости от региона, в каком вы проживаете, от того, как проложен трубопровод, от поперечника труб, утеплен он либо нет, да к тому же от того, как конкретно вы прокладываете подогрев — снутри трубы либо поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать здесь какую-то из них нет смысла.
По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа шириной 30 мм) в Средней полосе Рф на подогрев 1-го метра трубы изнутри довольно мощности в 10 Вт/м, а снаружи нужно брать более 17 Вт/м. Чем севернее вы живете, тем большая мощность (либо толще стой теплоизолятора) для вас нужна.
С терморегулятором либо без?
Если желаете за подогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В главном, свойства такие: врубается в работу при +3°C, выключается при +13°C.
Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Выходит, что подогрев будет работать всегда, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за способности неожиданного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуток выше порога отключения. Но это — летом, и в самый горячий период. И вообщем, для чего для вас греть, скажем воду, которая идет в сливной бачок? Ну и ту, что идет на кухню либо в душ вы все равно будете нагревать бойлерами либо проточными водонагревателями.
В любом случае выходит — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Издержки на обогрев трубопровода падают в разы. При всем этом существенно возрастает срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем подольше будут для вас служить.
Греющий кабель для водопровода — схема подключения к терморегулятору
При установке системы подогрева водопровода с терморегулятором, нужно будет установить и датчик температуры. Здесь есть сложность. Его нужно поставить на трубу так, так, дабы на него не оказывала влияние температура от нагревателей. Другими словами, от трубы его теплоизолировать не нужно, а от кабелей — нужно.
Сам терморегулятор лучше установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, лучше, УЗО. Потребляемая мощность у обогревательного кабеля маленькая, поэтому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближний больший, а то утечки, лучше, 30 мА.
Подключают греющий кабель для водопровода к подходящим разъемам на корпусе терморегулятора. Если ветвей несколько, их запаралеливают. На примыкающие контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда нужно подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень непонятна.
Какой кабель лучше избрать для монтажа на улице: описание марок кабеля, достоинства и недочеты
Вопрос о проводке линий электропередач появляется уже на шаге строительства. Это может быть обычное освещение улицы либо постройка электрической сети с нуля в хозяйственном помещении.
Спецы советуют кропотливо изучить этапы монтажа, и повышенное внимание уделить выбору кабеля для улицы.
От свойства провода зависит срок эксплуатации и безопасность окружающих. Разглядим подробнее типы кабельной продукции, которую можно применять на улице.
Негативное воздействие на проводку на улице
Приняв решение о необходимости провести установка проводки на улице, стоит направить внимание на ряд причин, которые буду оказывать влияние на его срок эксплуатации.
- Ультрафиолет от солнечных лучей при монтаже на улице способен плохо оказывать влияние на изоляцию проводов. В итоге понижается срок эксплуатации. Для предотвращения подобного стоит дать предпочтение материалам, не поддающихся воздействию ультрафиолета.
- Температура окружающей среды при монтаже на улице также играет важную роль. Низкие характеристики на градуснике приводят к возникновению трещинок на слое изоляции. Потому стоит направить внимание на температуру эксплуатации кабеля.
- Порывы ветра при монтаже на улице содействуют механическим повреждениям кабельной полосы. В связи с этим стоит обеспечить дополнительную фиксацию провода. В особенности принципиально проследить за этим при монтаже кабеля по воздуху.
- Оледенение способно привести к обрыву полосы. Так, при резких перепадах температур на проводе может образоваться корка из льда, которая добавляет вес проводу.
Сам процесс монтажа может быть выполнен в 3-х варианта. Зависимо от цели и расстояния, отдают предпочтение одному из них.
- Воздушный метод монтажа на улице является самым резвым по скорости работ. К нехорошим сторонам относят необходимость в строительстве дополнительных балок в качестве опоры и повторяющаяся фиксация проводки.
- По стенкам строения. Из плюсов стоит выделить доступность и простоту в подборе кабеля. К нехорошим нюансам относят трудозатратность при выполнении, и необходимость в специальной защите провода. Также стоит учитывать, что проложенный по стенке кабель может попортить внешний облик.
- Подземный установка является более хорошим и не просит особенных познаний по установке. Так, из преимуществ необходимо отметить имунность к перемене погоды и уф-излучению. Недочетом являются трудозатратность во время копания траншеи.
Варианты подходящих кабелей для улицы
Основными типами кабелей, которые применяют для прокладки по открытому воздуху на улице, являются СИП, ПВС, ВВГ и ВБбШв. Разглядим любой из типов подробнее.
Самонесущий изолированный провод либо же СИП. В базе жил его лежит алюминий, но встречаются варианты из стали. Основное предназначение – прокладка линий электропередач по воздуху.
Изоляционный слой состоит из целофана. Благодаря этому провод остается невосприимчив к уф-излучению. По этой причине его не надо помещать в гофре.
Во время монтажных работ на улице могут употребляться зажимы, растяжки либо изолирующие коробки. Фурнитура может употребляться как выборочно, так и вся сразу. Последний вариант предпочтительней, так как обеспечивает бесперебойное прохождение электричества.

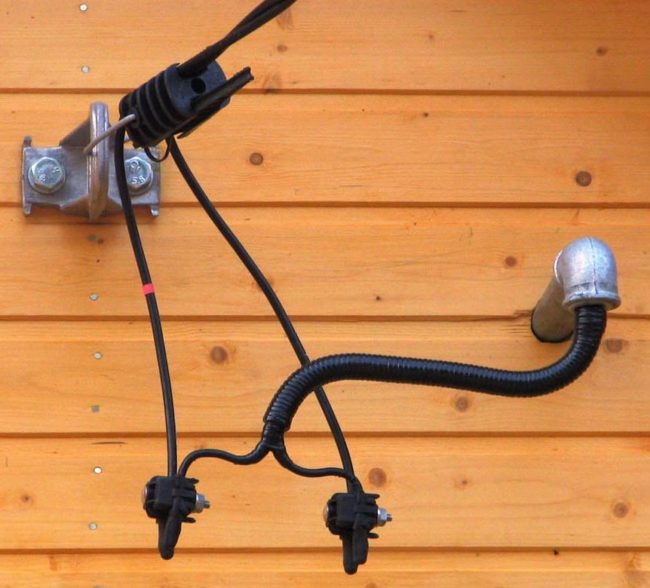

Не считая воздушного монтажа на улице, может быть внедрение СИП по стенке. При всем этом принципиально обеспечить дополнительную безопасность кабеля методом помещения его в гофре. Это поможет предупредить проблемы вследствие протирания.
Главные плюсы кабеля: имунность к солнечным лучам, изоляция высокого уровня прочности и отсутствие необходимости в дополнительной поддержке. Недочетов, как таких, не имеется. Минусом можно именовать необходимость в дополнительном каркасе при прокладке по стенке.
Провод с изоляцией из винила, соединительный – ПВС. Материал жилы – медь. Количество ее колеблется от 2-ух до 5. Имеются разные варианты сечения. Обширно применяется в удлинительных устройствах.
Способен выдержать огромные нагрузки, по этому применяется в садовом хозяйстве и ремонтных работах на улице.
Многопроволочность делает провод достаточно гибким и комфортным в эксплуатации. Продолжительность эксплуатации на улице составляет 6 лет. По этой причине не рекомендовано внедрение провода для монтажа проводки.
К плюсам относятся: сравнимо большая упругость, толстый изоляционный слой и имунность к протиранию. Из недочетов можно выделить недолгий период эксплуатации и ограниченность в применении на улице.
ВВГ – более универсальный тип кабелей. Нередко применяется для уличной проводки. Буковкы «В» в заглавии молвят л виниловой оболочке и изоляции, а «Г» гласит об отсутствии брони. Материал жил – медь. Но встречаются варианты с дюралевыми жилами.
Представлена вариативность в их количестве – от 2-ух до 5. С течением времени производители добавляют дополнительные характеристики кабелю. К таким относятся малое выделение дыма в аварийных ситуациях и стойкость к горению.
Монтировать кабель можно как по воздуху, так и по стенке строения. Также его применяют для подземной установки. Но для каждого отдельного варианта нужно удостоверится в наличии дополнительной защиты. Почти всегда довольно поместить кабель в гофру либо особый корпус.
Повышенное внимание следует уделить типу гофры, в который будет помещен кабель. Так, изделия из поливинилхлорида не устойчивы к ультрафиолету. По этой причине гофру такового типа нельзя применять на открытом воздухе. Наилучшим вариантом будет внедрение полиамида.
Для подземного монтажа наилучшим вариантом будет жесткая гофра из ПНД. Это предупредит механические повреждения, спровоцированные движением грунта.
К плюсам ВВГ относят универсальность и продолжительность эксплуатации. Недочетом же является необходимость в дополнительной защите.
В дополнение хотелось бы отметить, что на рынке находится модель со железным тросом – ВВСГ. Таковой тип идеальнее всего подходит для подключения по воздуху. Но защита все так же нужна.
ВБбШв имеет медную жилу (в редчайших случаях – дюралевую). Количество ее также изменяется от одной до 5. Согласно аббревиатуре, кабель состоит из виниловых изоляции и шланга, броня идет без подушки.
Спецы применяют провод для подземного монтажа. В данном случае нет необходимости в дополнительной защите. Для монтажных работ на стенке его использование не целенаправлено. Это связано с малой гибкостью кабеля и большенными габаритами.
Основными плюсами являются большая устойчивость к повреждениям механического типа и отсутствие надобности в дополнительной защите. Недочетами являются огромные размеры и вес, также потребность в заземлении.
Отдельным видом монтажа проводки являются телефонные полосы. В общем процесс установки их похож на установка электрических сетей. Кабели могут перейти по воздуху, земле либо по стенке строения.
Необходимо отметить, что подземная прокладка просит дополнительной защиты в виде трубы. Это поможет уменьшить давление грунта. В качестве телефонного кабеля применяют модель ПРППМт.
Таким макаром, основным шагом при прокладке кабеля является верно избранный тип провода. От этого зависит необходимость в дополнительной защите либо креплении. При отсутствии опыта в сфере электрики стоит проконсультироваться со спецом.
