Здрасти Почетаемые читатели веб-сайта Elesant.ru ! Продолжая тему траншейной прокладки ответвления для электроснабжения личного дома, расскажу про ввод кабеля из траншеи в дом.
Два метода
Ввод питающего кабеля в дом осуществляется 2-мя методами. Выбор метода ввода кабеля в дом находится в зависимости от наличия в доме подвала.
- Вариант 1. Если в доме есть подвал, ввести кабель в дом можно через фундамент. Для этого в фундаменте заблаговременно необходимо выполнить отверстие, в которое будет закладываться железная труба для кабеля.
- Вариант 2. Если в доме нет подвала либо вы устанавливаете вводное устройство на фасадной стороне дома, то вывести кабель из траншеи можно по фасаду дома.
Разглядим два этих варианта подробнее.

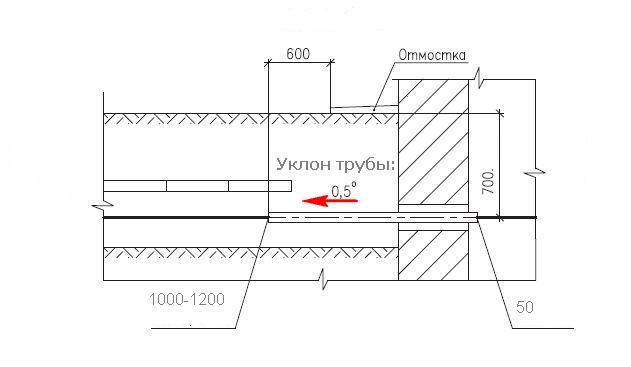

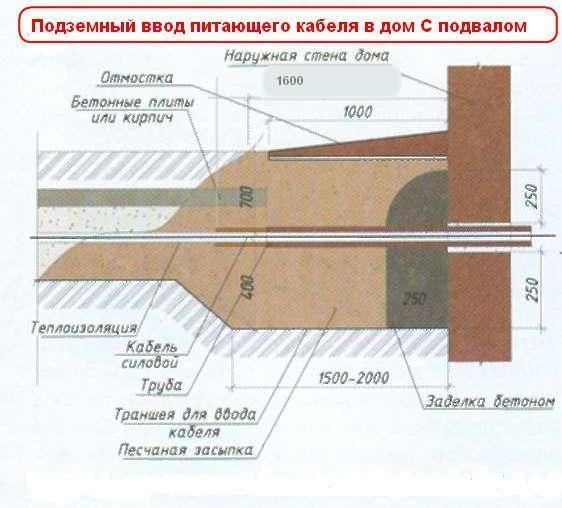

Ввод питающего кабеля в дом из траншеи через фундамент
По нормативам: ПУЭ п. 2.3.85. Прокладка кабелей конкретно в земле под фундаментами не допускается.
Потому, в заблаговременно изготовленное отверстие в фундаменте дома необходимо заложить трубу, лучше железную с уклоном от дома, дабы в дом не попадала вода. Поперечник трубы должен быть на шаг больше, чем поперечник закладываемого кабеля. Лучше дабы труба была толстостенной. Уклон трубы от дома должен быть 0,5°.
Длина трубы нормируется, ПУЭ п. 2.3.85. Расстояние в свету (по горизонтали между вертикалями без препятствий) от кабеля, проложенного в земле, до фундамента должно быть более 0,6 метра. Это означает, что труба с питающим кабелем должна быть не короче 60 см считая от стены фундамента в доме без отмостки. На рисунке лицезреем пример дома с отмосткой и расстояние до края трубы до вертикали фундамента 1000-1200 мм. Снутри дома труба должна "торчать" на 5-10 см, если дом каменный.
Если питание вводится в древесный дом, то трубу ввода питающего кабеля необходимо довести до вводного устройства ВУ либо вводно-распределительного устройства ВРУ установленного в доме.
В траншее между кабелем и трубой необходимо выполнить уплотнение, к примеру, джутовой веревкой и обмазать ввод трубы в фундамент цементным веществом либо водонепроницаемой глиной. В доме выход кабеля из трубы необходимо уплотнить стандартной уплотнительной муфтой либо несгораемым подручным материалом, к примеру, асбестовой веревкой либо стеклотканью.
Если в доме труба будет тянуться до вводно-распределительного устройства, то 1-ое крепление трубы к стенке необходимо выполнить на расстоянии 60 см от места ввода в дом. Участки трубы необходимо соединять муфтами. Если вводно-распределительное устройство находится далековато от ввода кабеля, для затягивания кабеля в трубу необходимо устанавливать железные протяжные коробки.

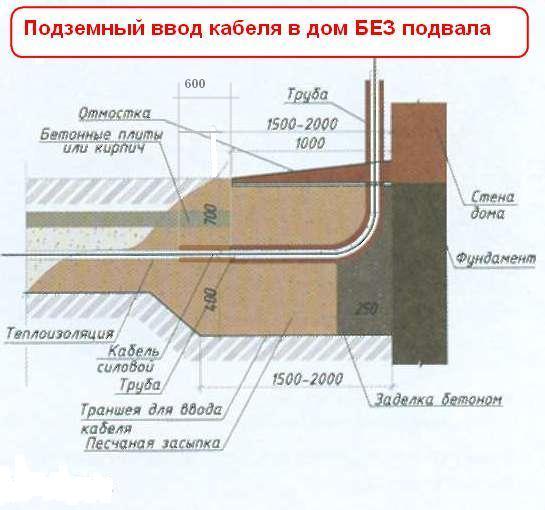

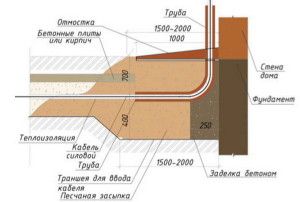

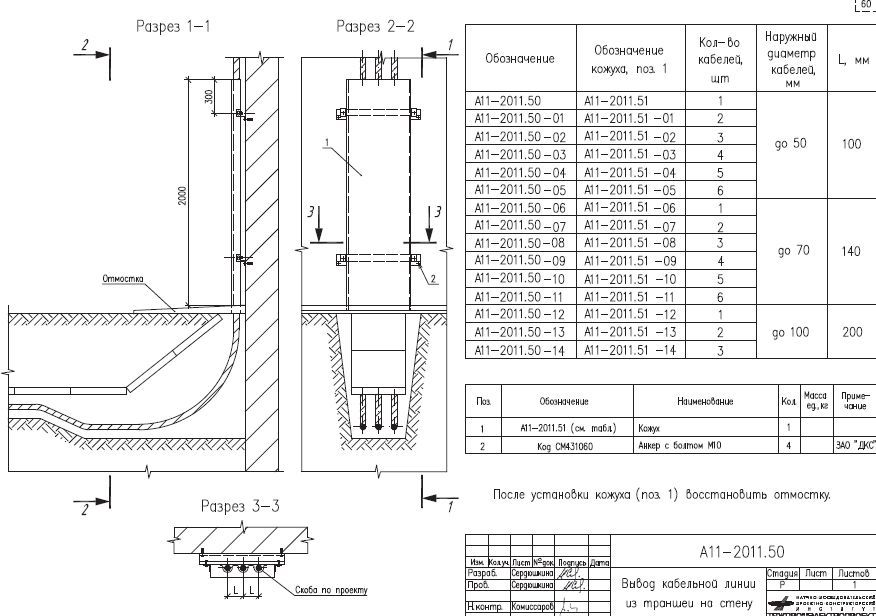

Ввод питающего кабеля в дом из траншеи по фасадной стенке дома

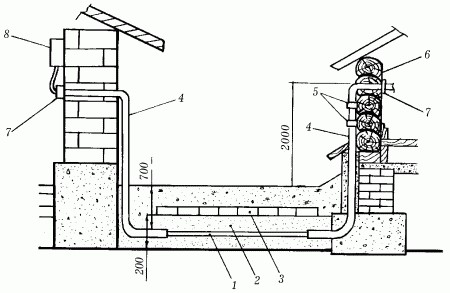

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом древесный, то вводить питающий кабель необходимо непременно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому либо за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при всем этом придется перейти два поворота в 90°.
- Кабель электропитания;
- Засыпка из песка;
- Слой защиты из кирпича;
- Труба железная,толстостенная;
- Муфты соеденительные;
- Муфты уплотнительные для уплотнения кабеля в трубе;
- Устройство распределительное в доме.
Уклон трубы от дома должен быть 0,5°.
В земле на границе трубы кабель необходимо уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы необходимо уплотнить стандартной уплотнительной муфтой.
При проходе трубы с питающим кабелем через стенку, трубу необходимо изолировать от стенки негорючим материалом. Отлично подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры либо цементного раствора.
Принципиально! Раствор должен стопроцентно изолировать трубу от стенки, без пустот и пропусков.
Если вводное устройство планируется установить на стенке дома со стороны улицы, то труба должна заходить во вводное устройство. Ее ввод должен быть уплотнен либо проварен сваркой, дабы не нарушать степень защиты вводного устройства для улиц (IP 55).
При использовании в качестве питающего кабеля бронированного кабеля ВБбШв либо его модификаций, трубу можно поменять железным коробом.
Начинаться короб должен от уровня земли. В земле кабель защищается кирпичом до поверхности земли. Сам кабель, должен быть окружен песочной подушкой.
Примечание: На 2-ух фото (в цвете) вы видите бетонную подложку под извив трубы. Ни в каком нормативном документе о таковой бетонной подложке я ничего не отыскал, но предназначение ее понятно. Она защищает места под питающем кабелем при его повороте от размывания грунта. Но труба с кабелем должна закрепляться на стенке дома и имеет жесткую конструкцию. Так что проседание трубы, при правильном монтаже для вас не угрожает. И бетонирование под поворотом трубы «дело вкуса».
На этом, о вводе кабеля из траншеи в дом, все! Относитесь к электрике с уважением!
Ввод кабеля в дом под землей
С каждым деньком все в большей и большей степени людей стараются ввести кабель под землей. Этому не стоит удивляться, ведь таковой ввод кабеля имеет ряд преимуществ. Из особенностей необходимо подчеркнуть, что при таком вводе кабеля существенно миниатюризируется риск возгорания. Также, в таком состоянии и положении кабель тяжело украсть, плюс ко всему он защищен от нехороших погодных критерий. Но, не каждый кабель можно располагать под землей, следует знать все особенность и аспекты. Сейчас есть два метода, которые обширно применяется для реализации такового плана. В данной статье любой из них подвергнется рассмотрению более тщательно.
Методы ввода в дом бронированного кабеля
Хоть какой дом к промышленной электрической сети можно подключить с помощью кабеля. Лучше сходу выбирать таковой, который способен выдерживать нагрузки побольше. С данной ролью отлично совладать бронированный кабель, который имеет марку ВБШв. Для правильного монтажа нужно выполнить следующую последовательность:

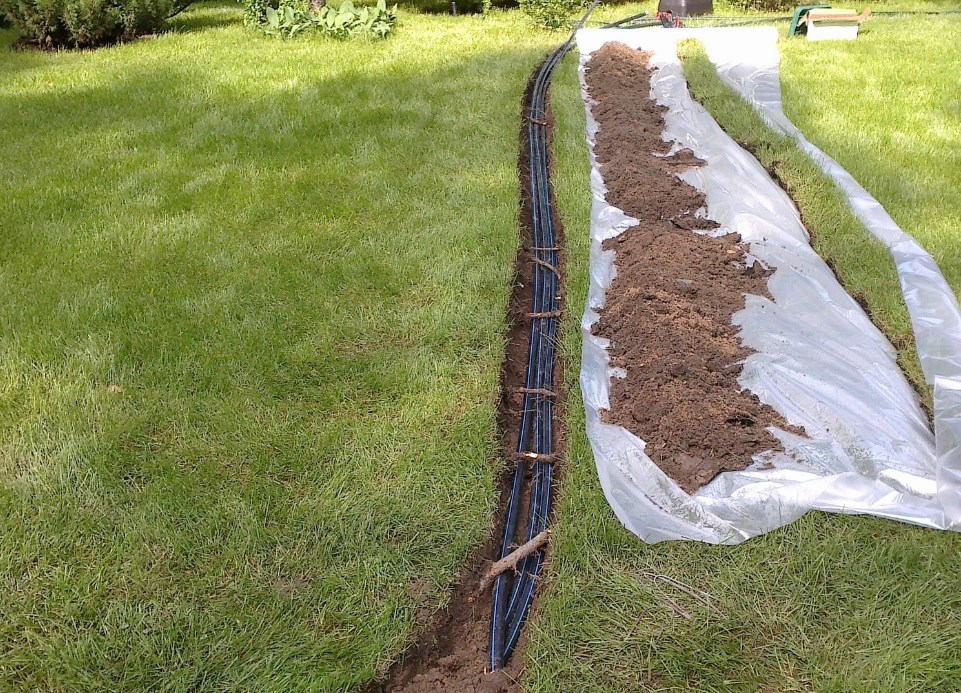

1. Для начала следует выкопать траншею, которая будет связывать дом и столб, откуда будет идти в предстоящем кабель. При выкапывании идеальнее всего делать глубину более 70 см;
2. Потом в выкопанную траншею на дно засыпается песок. Слой песка должен быть более 20 см. Данный слой будет защищать от попадания воды и просто впитывать ее в себя при попадании;
3. Можно приступать к размещению кабеля. Идеальнее всего выполнить так, дабы кабель лежал волнами;
4. В предстоящем кабель проводится в дом. Для этого в одной из стенок делается отверстие, куда он будет вставляться. В это отверстие идеальнее всего сходу воткнуть трубку из металла или пластика, через которую и будет перейти кабель. Для надежности после того, как кабель будет вставлен через трубку, ее идеальнее всего зафиксировать бетоном. С 2-ух сторон трубу нужно заизолировать материалом, который не склонен к возгоранию;
5. Другой конец кабеля нужно подключить к распределительному щиту. Его нужно прикрепить к проводам используя особые прокалывающие зажимы. К столбу он крепится с помощью особых железных лент, где шаг не должен быть более 1-го метра. Броню необходимо непременно заземлить;
6. После выполнения всех выше перечисленных операций, траншею можно засыпать. В конечном итоге на месте, где проходит траншея, должен образоваться протяженный холм, который будет доходить высоту до 20 см.
Как идеальнее всего ввести небронированный кабель с трубой ПНД
Под землей к дому также может быть проведен небронированный кабель. В большинстве случаев спецы рекомендуют применять такие типы кабелей, как ВВГ и трубу ПНД. В данном случае можно рассчитывать на получение хорошего результата. Дело в том, что труба ПНД без заморочек может выдержать воздействие при очень низких температурах, также она является негорючей, отличается собственной прочностью и эластичностью.
Для того, дабы проложить данный тип кабеля, нужно выполнить следующую последовательность:
— выкапывается траншея подходящих размеров;
— в ней располагается труба подходящего поперечника;
— протянуть кабель, убедиться, что он размещается не в натяжку;
— выполнить ввод через стенку либо же фундамент методом закладки трубы с кабелем в подходящее по поперечнику отверстие;
— труба засыпается 2-мя слоями. 1-ый слой состоит из песка и должен добиться высоты 10 см, 2-ой слой-грунт, слоем 15 см.
В процессе исследования и чтения данной статьи становится ясно, что ничего трудно в вводе кабеля через землю нет. Но, перед тем, как приступить к выполнению работы, необходимо непременно сделать проект, который будет включать в себя разные чертежи и планы. Конкретно по этому проекту нужно производить подключение к источнику обеспечения электрической энергией. Разрешение на выполнение всех операций дают службы, которые отвечают за коммуникации.
Правила монтажа вводного кабеля в дом под землей
Решение выполнить ввод электричества в личный дом подземным кабелем заместо воздушных линий имеет ряд преимуществ:
- Подземный ввод не портит строительный дизайн и завершённость стиля. Нередко эта самая причина становиться основной при выборе метода подключения для фешенебельных коттеджей и особняков;
- не подверженность подземного кабеля к погодным воздействиям разрушительного нрава;
- пожарная безопасность подземного ввода – если в земле произойдёт куцее замыкание и возникнет дуга, то очень мала возможность того, что пострадают люди либо имущество;
- подземная проводка защищена от вандализма и кражи проводов, что принципиально, если дом оставляется на длительное время без присмотра.
Общие принципы
Подземная прокладка кабеля может стать единственным полностью неопасным методом подключения строения к сети, если нужна выполнить ввод электричества в древесный дом, являющийся объектом завышенной пожарной угрозы.
При подключении строения из дерева с помощью воздушного ввода более небезопасным участком является отрезок вводного кабеля, проложенного по стенке из горючего материала. От усадки, сдвига, набухания древесных конструкций изоляция проводов может повредиться, следствием чего станет куцее замыкание и появление дуги, поджигающей дом.
Разные методы защиты проводов не дают таковой безопасности, как кабель, проложенный под землёй.
Ввод в здание кабелем через гофру
Более высочайшая цена подземного ввода.
Для принятия решения, нужно учитывать дополнительные издержки, связанные с подземным вводом:
- Более высочайшая стоимость подземного кабеля соответственного сечения, по сопоставлению с проводами воздушной полосы;
- Издержки на строй материалы и конструкции, требуемые для подземной прокладки.
- Цена земельных работ;
- Необходимость издержать время и средства для получения соответственных разрешений на земельные работы.
Уязвимости подземного вводного кабеля
Подземный ввод электричества в дом хоть и является намного безопаснее по сопоставлению с воздушными проводами, но стопроцентно неуязвимым его считать нельзя.
Движения земли (вспучивание, проседание, горизонтальный сдвиг), связанные с глубинными тектоническими процессами, вымерзанием грунта и течением грунтовых вод, могут разрушить подземный кабель. Также нужно учесть давление корневой системы огромных деревьев.

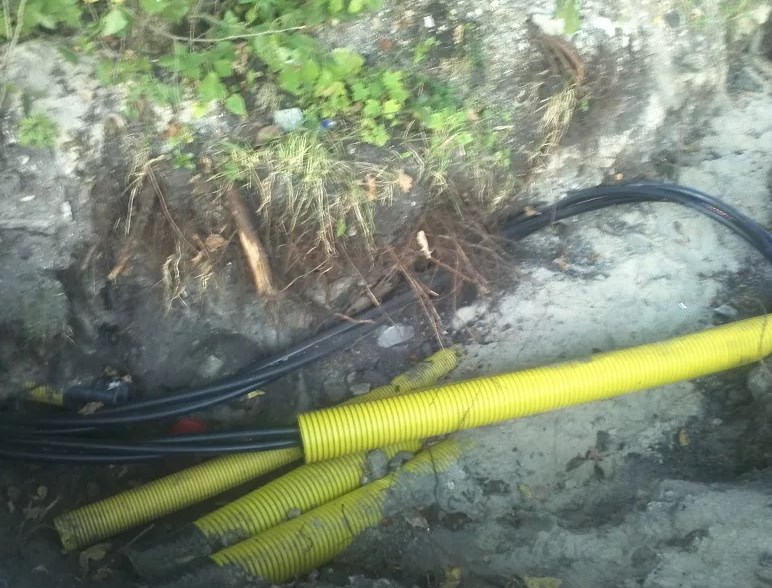

Кабель в гофре
Нельзя сбрасывать со счетов воздействие микробов, насекомых и мышей. Не считая этого, защищённый подземный кабель подвержен старению и коррозионным процессам, течение которых будет зависеть от совокупы разных критерий – хим состава земли, насыщения её водой, воздействия живых организмов, воздействия термических колебаний и вибраций.
И само собой, подземный ввод может пострадать от разных случайностей, связанных с человечьим фактором и техногенными происшествиями.
Получение разрешений на подземный ввод
Приняв конечной решение, нужно будет выполнить проект энергоснабжения. Техно документация должна быть составлена по всем правилам, потому разработкой чертежей и планов должны заниматься спецы из соответственных организаций.
Также они должны найти марку кабеля и выполнить расчёт сечения его токопроводящих жил. Если б речь шла о подключении к домашней электросети подземной проводкой пристройки на личном участке, где гарантированно нет никаких коммуникаций, то волокиты с картонной работой можно было бы избежать.
Но без соответственного разрешения не обойтись, осуществляя ввод электричества в древесный дом, либо в хоть какое другое здание, где нужна подключение к общей полосы электропередач.
Дабы получить проект энергоснабжения нужно выполнить ряд технических критерий, посреди которых в неотклонимом порядке необходимо будет получить разрешение на земельные работы, которое должны одобрить службы, отвечающие за разные коммуникации и объекты –
- полосы электропередач, системы связи,
- газопроводы,
- водопроводы,
- канализационные трубы,
- теплотрассы,
- дороги,
- зелёные насаждения,
- строения и сооружения.
Таким макаром, проводится трассировка участка – если в конкретной близости от предполагаемой прокладки кабеля находятся разные коммуникации, то нужно будет пригласить ответственных за них лиц для согласования расположения траншеи и контроля проводимых работ.
Соответствие кабельной продукции
Для ввода электричества в дом должны применяться только кабели, созданные для прокладки под землёй. Так как провода и изоляция находятся под давлением грунтовых масс, для данного типа кабельной продукции предусматривается особая оплётка – броня.
1-ая буковка «В» в маркировке показывает, что применяются медные токопроводящие жилы, покрытые изоляцией из полихлорвинила. Если первой идёт литера «А», то кабельные жилы – дюралевые.
Кабель ВБбШв
В кабеле ВБбШв, бронирование осуществляется с помощью профилированной металлической ленты, (сочетание букв «Бб» в маркировке) , которая наматывается по спирали на внутренний слой изоляции, тем предупреждая повреждение внутренних жил об острые предметы в почве.
Кабель ВКБШв
Кабель ВКБШв имеет броню в виде композиции переплетённой металлической проволоки (литера «К») и железной полосы с противокоррозионным покрытием (буковка «Б»).

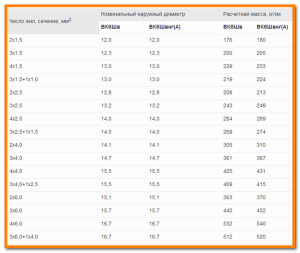

Таблица кабелей различного сечения и допустимое давление на них
В кабеле ВББШв броня состоит из 2-ух железных лент, взаимно перекрывающих соединения. Буквосочетание «Шв» показывает, что наружняя защита от проникания воды выполнена в виде полихлорвинилового шланга. Далее следует количество токонесущих жил и сечение проводов.
Кабель ВББШв
Перед прокладкой нужно проверить мегомметром изоляцию между токонесущими жилами и броней. Данную функцию повторяют два раза: для уложенного в траншее кабеля, и после его засыпки.
Защита кабельной укладки

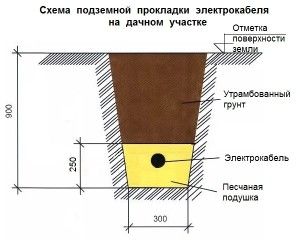

Описанные выше кабели укладываются волнообразно, без натяжения в траншею глубиной 90 см (непременно ниже точки вымерзания грунта) на слой насыпного песка, 15-20 см шириной.
В обыденных критериях дополнительной защиты не нужна, и уложенный кабель засыпают ещё одним слоем песка, высотой 20-30 см. Позже на него укладывают предупреждающую ленту, после этого траншею засыпают землей на сто процентов, утрамбовывая.
Так как земля даст усадку, нужно над траншеей выполнить маленькой холм. Если нужна проложить кабель под дорогой либо площадкой, то для дополнительной защиты применяют железобетонную либо железную трубу, защищённую от коррозии, поперечником в два-три раза превосходящим толщину кабеля.

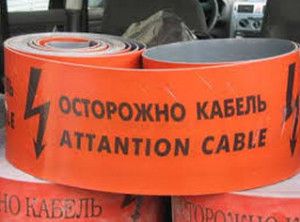

лента на кабель
Если грунт недостаточно плотный и подвержен сдвигам, либо насыщен грунтовыми водами, то для дополнительной защиты нужно выполнить защитный лоток из гидростойких кирпичей либо бетонных блоков. Сверху лоток накрывают бетонными плитами.
Если грунт очень неуравновешенный, либо нужна наибольшая надёжность ввода, то изготовляют цельный кабельный канал из железобетона, накрывая армированными плитами.
Ввод кабеля через фундамент
Выходы кабеля

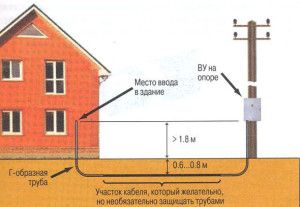

Выходящий для подключения к столбу из земли кабель должен быть защищён на высоту 2м изогнутой у основания железной трубой.
Радиус извива должен быть более 20 поперечников кабельной оболочки. Схожим образом осуществляется защита ввода при выходе около стенки, и при переходе через неё.
Прокладка кабеля через стенку строения
Дабы выполнить ввод электричества через фундамент, в нём нужно пробить отверстие в пару раз большее поперечника кабеля.
герметизация кабеля пенобетоном

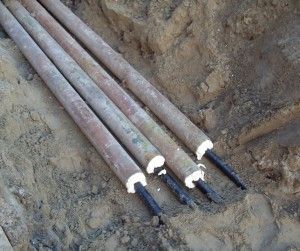

В данное отверстие вставляется железная толстостенная труба, дабы её торцы выступали с обеих сторон на 10-15 см. Необходимо смотреть, дабы кромки стен трубы не повредили кабельную оболочку. После прокладки кабеля полость трубы герметизируется с помощью огнестойкого, просто демонтируемого материала (стекловата, пенобетон).
Предостережения
Нельзя использовать для ввода в дом электричества кабели, не созданные для этих целей.
Есть бугристые трубы с двойными стенами из полихлорвинила низкого давления, в которые можно прокладывать незащищённые провода и кабельные изделия.
Но, беря во внимание высочайшие требования к вводу в дом ответвления от полосы электропередач, для подземной прокладки можно применять только бронированные кабели обрисованных выше марок.
Нельзя под землей укладывать кабель в железную трубу по всей длине – при наполнении её грунтовыми водами, если случится мороз, то образовавшийся лёд повредит кабель.
Также от расширения льда повредится железная труба, что в дальнейшем повлечёт деформацию стен, и в предстоящем повреждение брони кабеля об рваные края.
При движении земли соединения труб будут сдвигаться, тем повреждая оболочку. Сварные швы от натяжений могут потрескаться, к тому же, после сварки нельзя будет защитить от коррозии внутренние стены трубы, от чего там будут создаваться напластования ржавчины, которые могут разрушить изоляцию.
