Как будет выстроено новое жилое строение, обладатель домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь трудно представить жизнь современного человека без использования им электрическими устройствами. Электроэнергия, не только лишь позволяет обрести нужный уровень комфорта, но без этого явления невозможны многие виды досуга и утехи.
Оформление документации
Подключение электроснабжения должны производить только проф электрики имеющие допуск к выполнению подобного уровня работ. Нужный объём документации, который следует собрать для подключения электричества находится в зависимости от региона, где осуществляется подключение жилого объекта, также от вида строения.
Непременно при подключении электричества будет нужно проектная документация домовладения, в какой должна быть приложена принципная схема проводки.
Не считая того нужно получить Технические Условия на подключение к сетям от энергосетевой организации.
Так же нужно приготовить и предъявить схему учета, согласованную с Энергосбытовой организацией
Виды подключения дома к ЛЭП
Есть три главных метода ввода в дом электричества:
- Подключение дома к воздушной полосы при помощи дюралевого, не изолированного провода.
- Подключение при помощи СИП-кабеля.
- Подземное подключение.
1-ый метод, в текущее время применяется очень изредка. Если по каким или причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, живущих в данном доме. Не считая поражения электрическим током, может быть куцее замыкание 2-ух проводников при провисании проводов либо падения на них каких-нибудь тяжёлых предметов. Время от времени виновниками проблем на открытых линиях электропередач могут являться большие птицы, которые попадаю между 2-мя провисшими не изолированными проводниками.
Подключение при помощи самонесущего изолированного провода более неопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такового кабеля очень надёжна и отлично защищает от появления недлинного замыкания проводки. Если в итоге непогодицы произойдёт обрыв провода, то он не будет представлять угрозы для людей.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Внедрение этого способа вполне исключает возможность обрыва кабеля. Для воплощения такового способа подключения, будет нужно приобрести особый бронированный кабель.

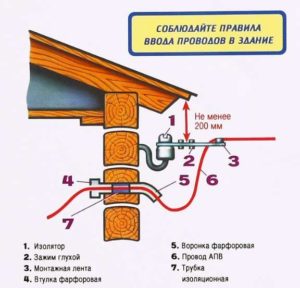

Ввод электричества в древесный дом
Эксплуатировать древесное строение, может быть только в этом случае, если будет на сто процентов исключена возможность недлинного замыкания и перегрева вводной проводки. Многие обладатели древесных домов не знают как прирастить безопасность такового строения. До того как выполнить ввод электроэнергии нужно привести внутреннюю проводку в соответствующее состояние. При эксплуатации электрических устройств в древесном строении должны соблюдаться следующие правила:
- Не допускается свободное перемещение вводной проводки. В данном случае может быть перетирание изоляции провода с образованием недлинного замыкания. Высока возможность обрыва вводного провода, если он будет случаем зацепленным любым объектом при перемещении.Потому до того как производить подключение к ЛЭП, нужно обеспечить неопасную высоту вводного провода. Часть проводки на доме должна быть помещена в особые кожухи, каналы, рукава, которые исключают свободное перемещение провода.
- Соблюдать правила подключения массивных устройств. Внедрение таких потребителей электричества, просит выделенной полосы проводки. При подключении устройств большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения массивных устройств должна быть проработана ещё на стадии проектирования дома.
- Стараться избежать подключение электроэнергии не изолированным проводом. Если к древесному дому подключается не изолированный дюралевый провод, то может быть возгорание конструкций при появлении недлинного замыкания в конкретной близости от древесного строения.
Дабы избежать негативных последствий неверного подключения электричества к древесному дому, нужно после приведения внутренней проводки в соответствующее состояние, выполнить подключение при помощи самонесущего изолированного провода (СИП) либо выполнить подземный ввод электричества. Таковой метод подключения электричества, является самым неопасным для этой категории домовладений.
Подземный ввод электричества применяется для подключение не только лишь личных домов, но и многоквартирный объект в критериях городской застройки, также подключается таким методом.
Работы осуществляются в таковой последовательности:
- Получить разрешение на подземное подключение дома. До того как производить ввод электричества в дом под землёй, нужно произвести нужные расчёты и получить разрешение на проведение земельных работ. Высчитать сечение проводника и марку применяемого провода должны спецы, также нужно согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то нужно согласовывать проведение земельных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к древесному дому.

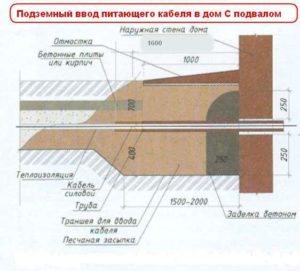

- От опоры ЛЭП до фундамента древесного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается при помощи железной трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в древесный дом, не просит создавать отверстия в фундаменте, потому кабель в этом месте свободно проводится под ним и выводится конкретно за стенкой дома. Нужно в месте ввода кабеля в здание, (беря во внимание, что грунтовые воды могут перейти очень близко, либо в случае, когда грунт подвержен значимой деформации), использовать асбестовые либо железобетонные трубы, в каких происходит размещение кабеля. Нужно кропотливо герметизировать такое размещение токопроводящего материала, от вероятного попадания вовнутрь трубы грунтовых вод. Если этого не выполнить, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в древесное домовладение пригодится пробить отверстие в фундаменте, то, поперечник такового отверстия должен в пару раз превосходит ширину кабеля.В отверстие нужно установить толстостенную железную трубу в какой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, за ранее разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».
Как проложить кабель в земле видео смотрите ниже:
Ввод электричества при помощи СИП

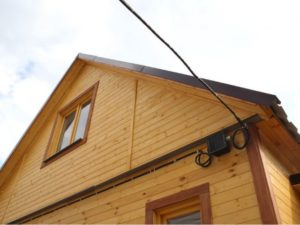

Самонесущий изолированный провод, является современным и неопасным элементом, позволяющим выполнить ввод электричества в дом конкретно со столба. Установка осуществляется в таком порядке:
- Получить разрешение на подключения электричества.
- Приобрести нужное количество провода и арматуры для его крепления.
- Пригласить профессионалов, которые имеют нужный доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.
Без помощи других заниматься выполнением этого вида работы не рекомендуется. Даже если имеются способности работы с электрооборудованием. В неприятном случае можно получить штраф за самоуправство, а если в итоге неверного подключения возникнут проблемы на полосы электропередач, то будет нужно восполнить расходы на устранение аварийной ситуации. Ввод электричества таким методом в дом позволяет минимизировать возможность обрыва провода во время непогодицы. Использование СИП позволяет не бояться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по железным предметам, при соприкосновении с ними СИП-кабеля.
Как выполнить ввод электроэнергии в дом видео смотрите ниже:
Аспекты при вводе электричества в личный дом
При подключении электричества следует учесть следующие особенности:

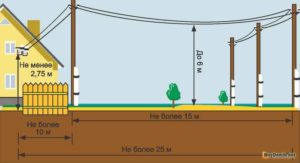

- Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, нужно установить ещё один столб, на расстоянии до 10 метров от домовладения.
- Воздушное подключение проводов должно осуществляться на высоте более 6 метров.
- Если нужна прирастить мощность передаваемой в личный дом по воздушной полосы, нужно выполнить такое подключение проводом СИП-4.
- Крепление арматуры для ввода электричества в дом, должна осуществляться на стенке домовладения на высоте более 2,75 см.
- Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с наружной стороны стенки, его нужно поместить в железную трубу. Такая труба ведётся от места выходы проводки до внешнего электрического щитка.
- При разделе дома на два владельца вероятна одноконтурная схема подключения строения, но в данном случае, нужно установить 2 электросчётчика.
Заключение
Как выполнить ввод электричества в личный дом, решать должен обладатель построенного жилища. При осуществлении такового вида работ, должны производиться правила противопожарной безопасности. Верно выполненное подключение, позволяет неопасно эксплуатировать даже древесные строения. Для того дабы электрооборудование работало
в течение многих лет, установка его должен производить квалифицированный электрик. Только верно выполненный порядок и устройство электроснабжения дозволит неопасно эксплуатировать этот вид энергии.
Электромонтажные работы Ввод электричества в дом
Ввод электричества в дом начинается с получения разрешительных документов. Все мы убеждены, что назидание документов на ввод в дом очень длинный процесс. По сути, как указывает опыт это не так.
И так по порядку, вы собрались сделать ввод электричества в личном доме, начинаем с подачи заявки. Заявка подаётся лично в кабинете энергосетевой компании, к примеру МОЭСК либо МОСОБЛЭНЕРГО, также через личный кабинет. Ввод электричества в дом правила подачи заявки:
Нужно заполнить заявление на ввод электричества в древесный либо кирпичный дом. Дальше предоставить копию свидетельства принадлежности на земляной участок либо дом. Кстати если вы подаёте заявку лично, то потребуются не только лишь копии, но и оригинал. Так же у вас запросят копию СНИЛС и копию паспорта с первой страничкой и страничкой прописки. Если же вы не желаете лично заниматься документальной частью, то можно обратиться в нашу фирму, и мы всё создадим за вас.
Необходимо отметить, что для получения дизайна документов через третье лицо, нужна нотариальная доверенность. Технические условия для ввода электричества в дом будут получены вами через приблизительно пятнадцать дней, в некоторых случаях процесс может затянуться либо напротив сократиться. Две недели на получение технических критерий от моэск состоят из рассмотрения заявки, обычно она проходит 6 дней и подготовка контракта и тех. критерий.
Нередко люди задают вопрос, можно ли выполнить два ввода электричества в дом и поболее, ответ да, но есть аспект. Для того дабы получить два ввода в дом, нужно произвести межевание и выполнить из 1-го участка два, только таким макаром может быть получить два ввода в дом. В предстоящем, после установки щита на столб для электричества необходимо будет вызвать инспектора.
Уведомить о выполнении технических критерий можно несколькими методами. Лично по приезду в кабинет электросетевой компании. Позвонив по телефонам жаркий полосы. Последний и самый удачный метод, уведомить через личный кабинет, но это можно выполнить только в этом случае, если заявка подавалась через веб.
Непринципиально, каким методом заявка подавалась, документы у вас попросят предоставить однообразные. Нужен будет паспорт счётчика. Вас попросят продиктовать: заводской номер электросчётчика, модель и дату производства. Счётчик не должен быть старше, чем год, обозначенный в техническом паспорте. По документально части мало разобрались.
Следующим шагом необходимо выполнить конкретно сам ввод электричества в дом. Тут тоже есть некоторые требования к вводу электричества в личный дом. Требования эти прописаны в ваших технических критериях. А конкретно, разрешенная либо обозначенная вами в заявлении ранее мощность энергопринимающих устройств.
Обычно, заявки на технологическое присоединение и предстоящий ввод электричества в дом подают на 15 kw, в отдельных случаях заявка на ввод электричества в дом 25kw. При таковой мощности нужно не только лишь смонтировать ЩУ на трубостойку и сдать в энергосбытовую компанию документы, но так же пройти ряд разрешений у других принимающих органов. И так мы отвлеклись.
Дабы выполнить верный ввод электричества в древесный дом нужно смонтировать ЩИТ УЧЁТА (ЩУ) на абонентской опоре ЛЭП либо же на раздельно стоящей трубостойке. ЩУ на трубостойке устанавливается конкретно в пробуренное отверстие в земле. Электрощиток на опоре в свою очередь устанавливается на особый крепёж и имеет вылет от опоры.
Для монтажа щу на опоре применяется крепёж не только лишь для щита, но соответственно и для кабеля. Кабель в свою очередь закладывается в особые ПВХ трубы. Ввод в дом электричества своими руками делается очень изредка, если сам установка еще можно произвести без помощи других, то наборку ЩУ лучше доверить экспертам.
ЩУ содержит в себе всё вероятное коммутационное оборудование вроде автоматических выключателей, УЗО и Диф. автоматов. Также в щиток для электричества устанавливается счётчик электроэнергии и всё вероятные дополнительные материалы.
Сколько стоит ввод электричества в дом?
Тут всё находится в зависимости от обозначенной в тех. критериях мощности, контраста компаний для заполнения щита учёта и естественно потребностей самого заказчика. В среднем стоимость на рынке составляет 25000 рублей, она включает работу и материалы, мы хотим предложить комплекты с работой за 21-22000 рублей. Документальная часть в цена не заходит и стоит еще приблизительно 15000 рублей.
ввод электричества в дом
Цена ввода электричества в дом, после установки щита учёта так же оплачивается раздельно. Тут пару моментов подробнее. Есть два метода прокладки кабеля от трубостойки к дому.
1-ый метод
В первом случае применяется ввод электричества в дом со столба проводом СИП. Таковой кабель употребляет для воздушной прокладки кабельной полосы. СИП кабель не разрушается под воздействием ультрафиолета, дождика, снега и льда и может прослужить долгие и длительные годы. Цена таковой прокладки кабельной полосы существенно дешевле, чем проложить кабель в земле.

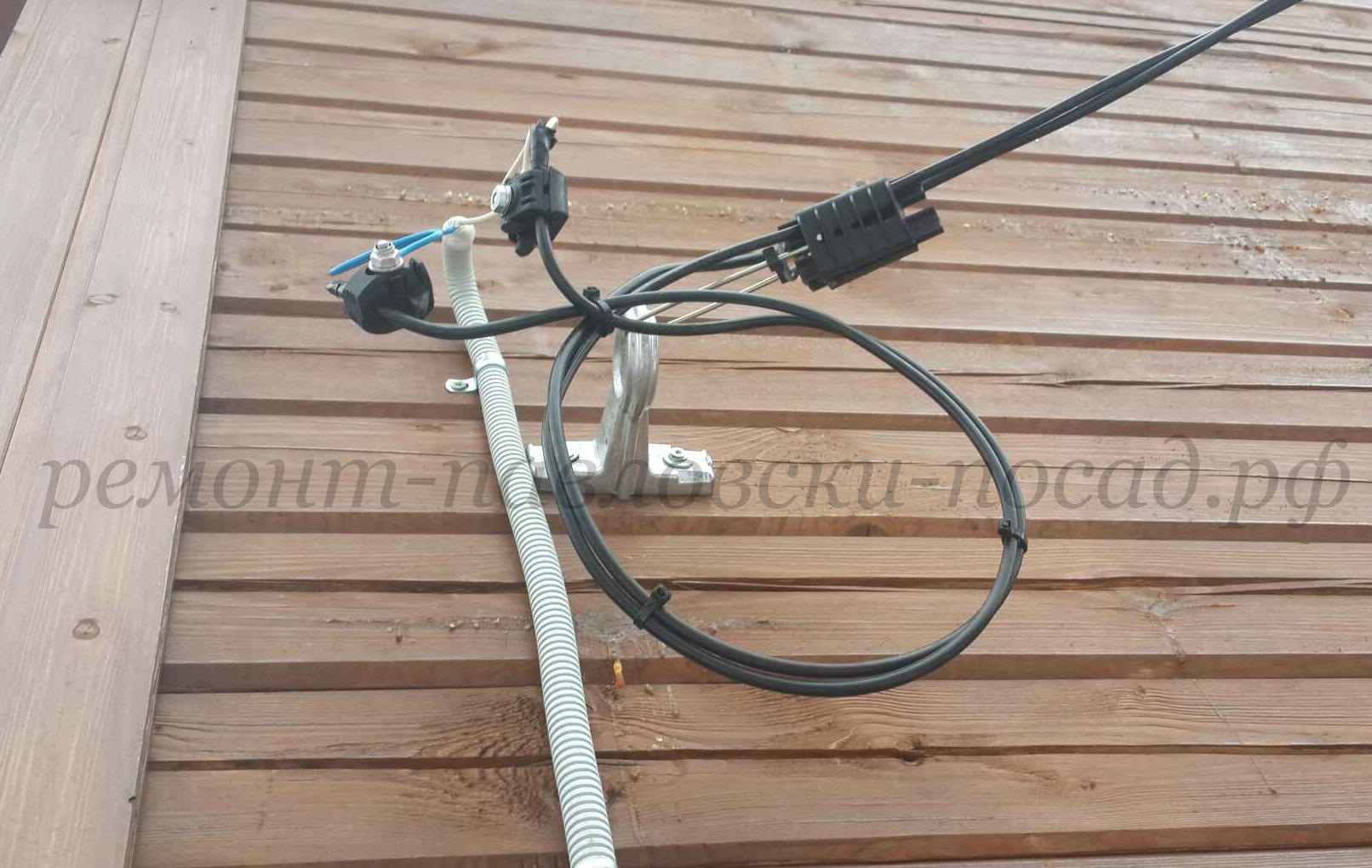

Для того дабы произвести ввод электричества в дом проводом СИП нужно приобрести крепёжные элементы и особые проколы. Крепежные элементы именуются ЗАБ, они неплохи тем, что лаского кабель СИП подвязывать на все вероятные проволоки и верёвки как это делалось ранее. Проколы именуются ЗОИ, они применяются для соединения кабеля либо же для перехода с СИП на другие виды кабелей.
Гусак для ввода электричества в дом, некая конструкция, на которую крепится СИП, сейчас его применяют, если кабель нужно закрепить под самой крышей. На данный момент гусаки применяют очень изредка, в главном в стенке дома просверливают отверстие, делают переход с СИПа на ВВГ и заводят в дом. Цена СИП кабеля составляет от 86 рублей.
2-ой метод
2-ой метод прокладки ввод электричества в древесный дом под землей, тут уже стоимость существенно выше. Кабель для ввода электричества в дом в этом случае применяется БСК (кабель силовой бронированный) с аббревиатурой АВБбШв (дюралевый ) либо ВБбШв (медный) эти два вида кабеля имеют железную оплётку и тем длительно не распадаются в земле. Так же можно применять кабель ВВГ, но в таком случае его необходимо укладывать в дополнительную защиту, мы советуем водопроводную трубу. Так же кроме копки траншеи под эти кабели, нужно по всем норма нужно уложить песчаную подушку.
После того как кабель уложен в землю, нужно произвести отсыпку маленького слоя и уложить сигнальную ленту. Ранее использовали специальную плитку, кирпичный бой и другие материалы, дабы не разрушить кабель. Траншею можно зарывать.
Естественно, 2-ой метод укладки более эстетичен, практичен и неопасен, но как указывалось выше, более дорогой. В среднем стоимость по рынку на прокладку кабеля в земле составляет 950-1200 рублей. Цена 1-го только кабеля за 1 метр составляет приблизительно 250-300 рублей. В зимний период стоимость значительно увеличивается из-за вымерзания земли, соответственно копка траншеи намного труднее.
ввод электричества в дом
Замена ввода электричества в личный дом, процедура нужная, если вы подавали на повышение мощности. Бывает также, что старенькые провода уже потрескались, мы советуем тоже не затягивать и произвести их резвую подмену.
Если же в земле был повреждён провод, то его можно нарастить через специальную, заливную муфту. С ней работать довольно легко. В особый барабан с 2-ух сторон вставляются зачищенные концы проводов и всё это заливается эпоксидкой. Но в любом случае, если есть возможность, то лучше кабель поменять. Замена ввода электричества в личный дом стоимость такового мероприятия исходит, как описывалось выше из избранного Вами метода прокладки кабеля.
Схема ввода электричества в личный дом тоже ещё один аспект, о котором не следует забывать. Если составить не огромную схему, то вы и ваши домочадцы никогда не забудут где проложен кабель в земле. Плюс у вас будет четкое осознание того, что у вас заложено в земле и на что поменять. Схему можно составить и на воздушный ввод, но здесь всё видно и понятно. Юридические лица должны составлять и проектировать хоть какой из видов прокладки линий, если мощность более 15 kw.
Бывают случаи, когда нужен временный ввод электричества в дом. В главном его делают на время стройки, дабы строй бригады либо техника не повредили основной ввод.
Непринципиально, какой тип ввода будет у вас: ввод электричества в многоквартирный дом, ввод электричества в дачный дом либо ввод электричества в каркасный дом, а может быть даже ввод электричества в квартиру панельный дом, помните, что необходимо начинать всегда с документальной части. Хоть какой проект, технические условия и т.д. посодействуют для вас с полным осознанием оценить, что необходимо выполнить и сколько будет стоить работа. Ввод электричества в дом имеет некоторые требования, мы уже писали о них выше и заканчиваем статью, напоминанием об этом.
И в итоге. Ввод электричества в дом стоимость состоит, повторимся и перечислим из выбора материалов, личных требований заказчика, технических критерий. Также не следует забывать о разнице в стоимости между прокладкой кабеля по воздуху и под землей. Всё же если вы отважтесь делать ввод в дом без помощи других помните о том, что электричество это не шуточки и всегда нужно быть на чеку. Потому доверьте работу экспертам из конторы ООО “Электросити”.
Бронированный кабель либо ввод электроэнергии в дом.
Подвод питания должно выполняться по проекту, который изготовлен с учётом технических критерий, прописанных персонально для участка. Потому для подключения электросети с новейшей мощностью нужна подать заявление в компанию-поставщика энергии и указать подходящую мощность и напряжение (220/380 В). Самостоятельное подключение без согласования проекта и допуска от энергопоставщика повлечёт штраф, но выбирать тип соединения и участвовать в обсуждении избранных материалов рекомендуется тем, кто в этом хоть что-то осознает. По этому мы остановимся на вопросе ввода электроэнергии в личный дом более тщательно.
Виды бронированных кабелей

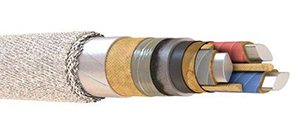

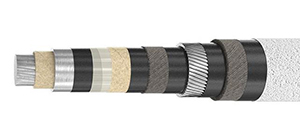

Броня в кабеле – это дополнительный железный слой, который защищает кабель от механических повреждений и существенно продлевает срок его эксплуатации. Часто срок работы такового кабеля только по паспорту составляет 50 лет, что не мешает ему практически работать еще подольше при обычных нагрузках.

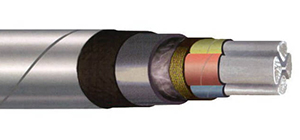

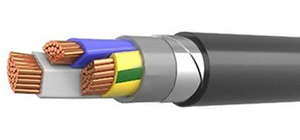

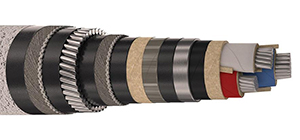

Более распространенным видом брони является внедрение лент из покрытой цинком стали, намотанной между изоляционными слоями. Такие кабели маркируются ААБл, АСБ, ВБШв. Главным недочетом при всем этом является утрата гибкости всей конструкции, что в особенности приметно на и так негнущихся дюралевых кабелях. Все же, эти кабели являются более распространенными при вводе в дом.

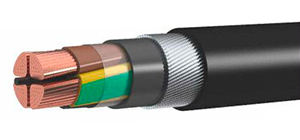

Еще есть вариант совершенно гибкой бронированной защиты – когда защита представлена спиралью, изготовленной из одной проволоки, но это кабели специального предназначения, которые применяются в горнодобывающем производстве и там, где нужен гибкий подвод электричества. Это кабель КГЭБУШВ.
Как избрать
Подходите к этому вопросу с наибольшим вниманием, т.к. замена кабеля в земле занимает даже больше времени, ежели прокладка нового. Для начала для вас необходимо посчитать нагрузку ПДДН (максимально допустимая долгая нагрузка). Это та нагрузка, при которой кабель длительное время может работать без существенного нагрева.
- Посчитайте ваши токоприемники:
- Освещение;
- Насосы;
- Электроотопление и теплые полы;
- Водонагреватели;
- Кондюки;
- Холодильники;
- Другие бытовые приборы.

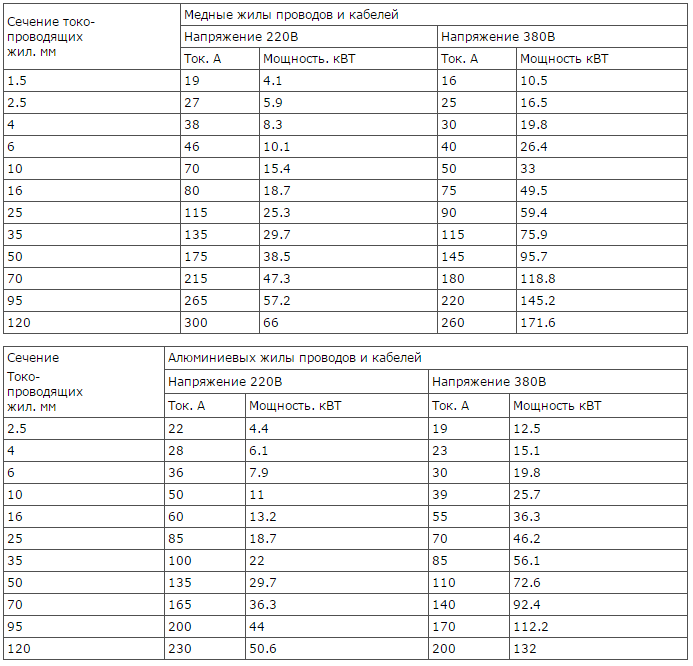

Просчитать нужное сечение кабеля для вас поможет таблица:
Либо воспользуйтесь калькулятором расчета сечения кабеля по мощности и току
Установка
Ввод бронированного кабеля в квартиру либо пригородный дом должны проводить спецы, имеющие соответственный уровень квалификации, так и опыт работы с электромонтажом. Приводимый ниже порядок поможет для вас как проконтролировать работу посторониих профессионалов, так и выполнить все своими руками, если вы желаете все выполнить сами.

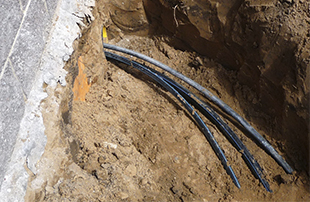

- От опоры до места размещения вводного щитка прорывается траншея глубиной более 60 см, а в критериях более глубочайшего вымерзания грунта – на глубину ниже этой точки;
- На дно траншеи насыпается песок. Толщина слоя 20 см. Это нужно для отвода излишков воды во время весенне-осеннего сезона;
- Существует два метода ввода кабеля – через фундамент и через стенку
Видео: Ввод в дом по воздуху. Убираем СИП. Заводим ВВГ.
