Прокладка кабеля для внешнего освещения в земле и по воздуху

Прокладка кабеля под внешнее освещение имеет принципные отличия от технологии, используемой снутри построек. Прежде всего разница заключается в методах монтажа. Для систем уличного освещения применяют два способа прокладки:

Подземный. Более трудозатратный и непростой метод, что связано с необходимостью привозить и применять спецтехнику. Работы проходят под землей, зависимо от количества кабелей вырывают траншею определенной ширины. К преимуществам относится защищенность проводов от воздействия солнечных лучей и погодных критерий.
Воздушный. Прокладка ведется по опорам, мачтам либо стойкам. Этот метод не всегда применим, к примеру, из-за отсутствия столбов внешнего освещения. Кабель перебрасывают между столбами, потому подводят к ним сверху. В большинстве случаев используют марки СИП-2, СИП-4, АВТ, ВВГ-ХЛ.

Подземная прокладка кабеля

Если кабель для внешнего освещения прокладывается в земле, то в его конструкции есть броня. Конкретно она содействует тому, что провод может противостоять механическим воздействиям, что помогает уменьшить эксплуатационные расходы, так как кабель точно прослужит до конца срока эксплуатации. Броня состоит из железных покрытых цинком лент либо проволок. В маркировке таких кабелей есть буковка «Б», к примеру, ВББШв. Их можно применять без дополнительной защиты в виде лотков, труб и пр. Если применять кабель без брони, таковой как ВВГ, то прокладку производят в защитном коробе либо двухстенной гофротрубе.

При прокладке кабеля для уличного освещения в земле за ранее копают траншею. Ее глубина находится в зависимости от применения дополнительной защиты. Глубина составляет более 40 см без лотка и более 80 см при монтаже с ним. При подземной прокладке кабель проходит снутри опоры освещения, а обслуживается через ревизионный люк.

Общая разработка монтажа смотрится следующим образом:

Шаг земельных работ. Начинается после получения всех нужных разрешений и утверждения проекта. После чего делается осмотр местности, осуществляется разметка траншейных путей, а на их базе – раскопка подходящих ложбинок. На деньке траншеи устраивают песчаную подушку.
Прокладка кабеля. Установка начинают с последней опоры освещения, а потом кабель разматывают по всей траншее с учетом припусков величиной зависимо от области подключения в распределительном коробе.
Оканчивающие работы. После прокладки инспектируют работоспособность системы, а потом засыпают траншею песком, намачивают, утрамбовывают и заполняют грунтом на 1/2 глубины. Перед полной засыпкой нужно уложить сигнальную ленту, которая проинформирует рабочих о том, что тут проходят коммуникации.

Воздушная прокладка кабеля

Если кабель внешнего освещения прокладывается по воздуху, то в его конструкции предугадывают несущий элемент (марки ВВСГ, АПвП-1Т, ТППэпт). Если его нет, то применяют обыденный силовой кабель со железным покрытым цинком тросом для подвески, который и играет роль отдельного несущего элемента.

Трос – нужный элемент, без которого силовой кабель будет растягиваться и произойдет обрыв полосы. Трос протягивают от опоры к опоре, а на нем фиксируют кабель, используя железные либо пластмассовые хомуты (подвесы). Их установка ведется через каждые 50-100 см.

Процесс монтажа кабеля с несущими элементами еще проще и резвее. Но при подвесе на трос тоже есть принципиальные аспекты:

Прокладка кабелей в земле для внешнего освещения

Создание уличного освещения несет внутри себя определенные трудности, которые связанные с правильным проведением кабеля, питающего осветительные приборы внешнего типа. При всем этом, осуществляя своими руками монтажные работы в земле, нужно быть осторожным, точно следовать нормам и требованиям, прописанным в соответственной специальной документации.

При этом для правильной работы уличного освещения принципиально проложить по всем нормам и требованиям конкретно кабель питания. О чем молвят регламентирующие документы и как верно осуществляется прокладка на улице кабеля внешнего типа освещения, скажет наша статья.

На что опираться в теории

Все, что связано с созданием освещения, в особенности уличного плана, прописано в соответственной документации. К ней относятся:

СНиП, что расшифровывается как «строительные нормы и правила». В этой документации приведены нормы уровня освещенности, также требования, по которым должно организовываться внешнее и внутреннее освещение;
СанПин. Данная аббревиатура расшифровывается как «санитарные нормы и правила». Этот документ служит дополнением к СНиП и выступает на 1-ый план только тогда, когда это касается помещений публичного предназначения, в особенности образовательного плана;
ГОСТ. В этих документах перечислены все требования, которым должны отвечать осветительные и другие приборы, используемые в тех либо других ситуациях.

Прокладка кабеля в земле для сотворения уличного освещения представляет собой трудозатратный процесс, который в итоге должен:

отменно питать осветительные приборы внешней подсветки;
создавать условия неопасного перемещения людей по земле, в какой проложен кабель;
препятствовать проникновению воды снутри электрической составляющей проводки. Такая ситуация чревата риском возникновения недлинного замыкания, что может привести к появлению пожара.

Кроме этого следует держать в голове, что нарушение технологии прокладки кабеля для внешнего освещения в земле может привести к поражению человека электрическим током. Потому, дабы избежать негативных последствий себе и окружающих, данные монтажные работы следует проводить только после детализированного ознакомления со всей специальной документацией. Ниже будут приведены требования, нормы и порядок работ, прописанные в этой документации. Все нужное для работ можно отыскать в соответственных разделах и подразделах. Тут же нами подвергнутся рассмотрению главные и более принципиальные для осознания моменты прокладки.

Начало работ по организации подсветки

Приступая к созданию внешнего типа освещения, сперва нужно сделать проект. В этом документе нужно учитывать следующие моменты:

рельеф, который имеется на улице либо на приусадебном участке личного дома;

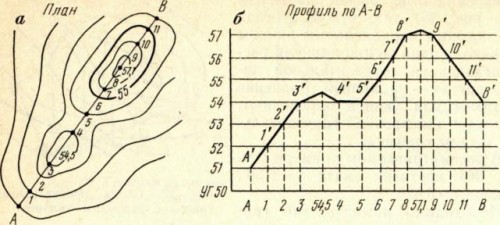

Вариант рельефа местности

уровень освещенности, который нужен для данного участка местности;
потребляемая мощность, которую будет потреблять установленное осветительное электрическое оборудование;
сечение кабеля и его протяженность в земле;
число осветительных устройств, которые будут установлены на определенном участке улицы;
какая будет установлена система для управления внешним типом освещения, также система ее защиты;
вариант, который будет употребляться для электромонтажа системы внешней подсветки.

Помните, что проект, после того как он закончен, должен получить утверждение в особых органах, ответственных за безопасность организации внешнего типа освещения.
На сегодня прокладка кабеля питания к осветительным устройствам может осуществляться 2-мя методами:

воздушный вариант. Тут кабеля перекинуты между столбами и подводятся к зданию сверху. Но таковой метод не всегда может употребляться в виду разных ограничений (отсутствие столбов внешнего освещения и т.д.);

Направьте внимание! Таковой метод подразумевает упаковку кабеля в трубе либо специальной обмотке, дабы исключить риск негативного воздействия различных погодных явлений.

Читайте по теме: Как самому выполнить антенну для цифрового

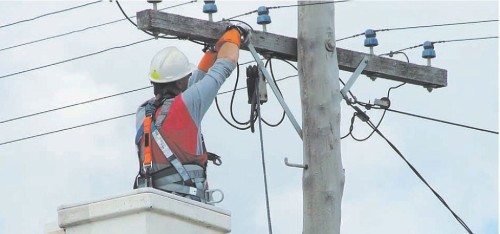

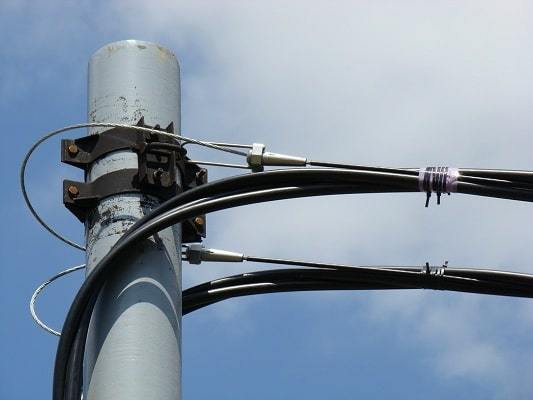

Воздушный вариант прокладки кабеля

в земле. Тут прокладка провода проводится в специально вырытой траншее. Размеры траншеи определяются количеством кабелей, которые будут проложены в ней, также их сечением и потребляемой мощностью создаваемой системы внешнего освещения.

Направьте внимание! Все требования и нормы, которым необходимо обязательно следовать в процесс воздушной либо подземной прокладки, детально прописаны для каждого определенного варианта в СНиП и ГОСТах.

Более трудозатратной и сложной считается прокладка в земле. Хотя и для воздушного проведения необходимы особые способности и познания.
Разглядим более детально процесс электромонтажа в земле, как более непростой и страшный вариант прокладки уличного освещения.

Начало проведения земельных работ

После того, как был избран данный метод прокладки кабеля для уличного освещения, не стоит сразу приступать к копанию траншеи. Перед тем как приступать к конкретным земельным работам, необходимо получить все нужные разрешения, также утвердить проект, который должен содержать внутри себя все замеры и характеристики для траншеи и других качеств работ.

Направьте внимание! Получение разрешений и утверждение проекта нужно кроме всего остального для того, дабы избежать ситуации повреждения уже имеющихся в земле коммуникаций при выкапывании траншеи.

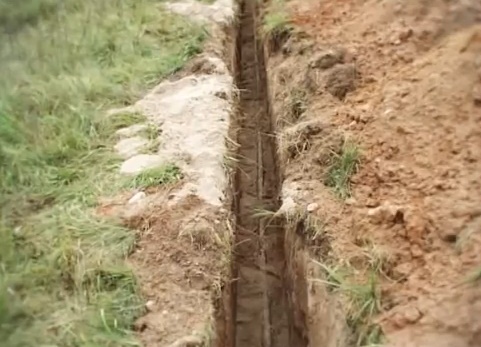

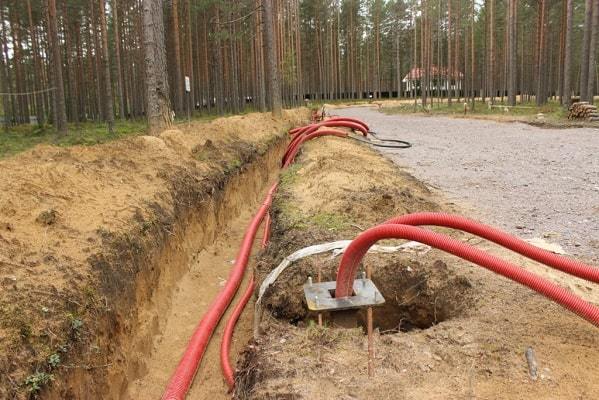

Траншея для кабеля

Дабы пройти все организации за раз и получить хотимое разрешение, нужно изучить геоподоснову и внести в нее вашу систему питания для уличного типа освещения.
После чего для сотворения траншеи по всем правилам и нормам, нужно провести следующие манипуляции:

замерить местность участка в месте проведения работ;
дальше провести разметку будущей траншеи. Для этого следует применять особый устройство — нивелир. Он также поможет найти четкое место расположения осветительных опор по сделанному ранее проекту;
по разметке выкопать в земле траншею.

На этом шаг сотворения траншеи завершается и можно приступать к конкретной прокладке, согласно сделанному проекту.

Что необходимо знать при укладке

Кабель для уличного типа освещения, который будет расположен в земле, обязан иметь соответствующий уровень защиты от возможных либо случайных повреждений. Эти требования верно прописаны в регламентирующих документах, обрисованных выше.
В разработанном проекте должен быть указан тип и особенности прокладываемого кабеля. Если он будет сшит из целофана, то для правильной его прокладки в траншее, провод должен находиться в специальной трубе.

Направьте внимание! Помещение в специальную трубу дозволит накрепко защитить провод от всех наружных механических повреждений.

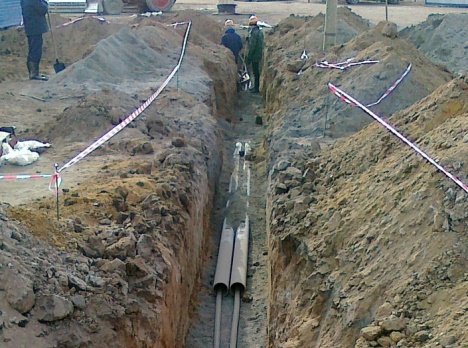

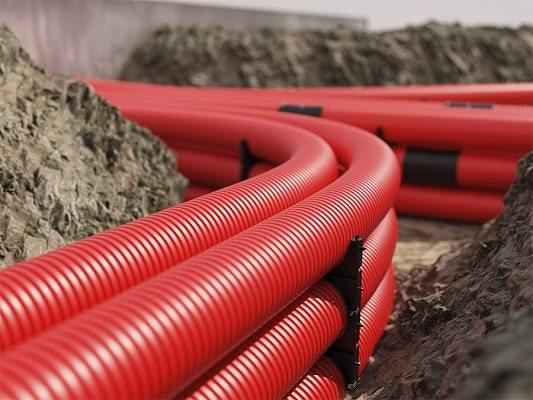

Трубы на деньке траншеи

Бывают ситуации, когда применяется бронированный кабель (к примеру, ВБбШВ). В таком случае укладка в трубы не происходит. Это делается исключительно в тех местах, когда кабель будет проводиться под дорожным полотном (по требованиям СНиП и ГОСТа). У такового бронированного кабеля для газонной части глубина укладки должна быть как минимум 0,8 м. (меньшая допустимая величина) от фиксирующей (реперной) отметки на земле. При размещении его под дорогой, глубина залегания составит уже более 1,25 м.
Укладка кабеля для уличного освещения происходит следующим образом:

в траншею на дно насыпается слой песка в 15 см шириной;
дальше песок обильно смачивается водой, что упростит и сделает более действенной последующую утрамбовку;
для утрамбовки песка следует применять особые виброплиты;

Направьте внимание! После утрамбовки слой песка из 15 см должен перевоплотиться в 10 см.

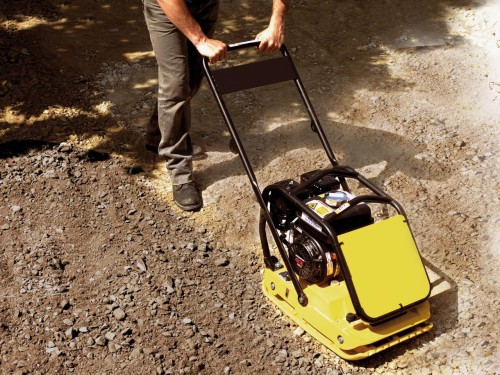

Виброплиты для утрамбовки песка

после чего следует провести электроизмерения кабеля, дабы убедиться в отсутствии пробоин в изоляции;
конкретная прокладка начинается от ввода кабеля в сооружении либо здании. Укладка провода, при наличии столбов освещения, начинается с последнего столба;
дальше кабель разматывается по всей длине приготовленной траншеи. При всем этом нужно давать припуски для подводки провода в столбы освещения (если они будут устанавливаться);

Направьте внимание! Размер припуска будет зависеть от места установки в столбе распределительной коробки.

для монтажа провода в опору, в ней необходимо вырезать техническое окно. Его можно приготовить заблаговременно. В него вводится кабель. Подобная процедура повторяется для всех имеющихся столбов освещения.

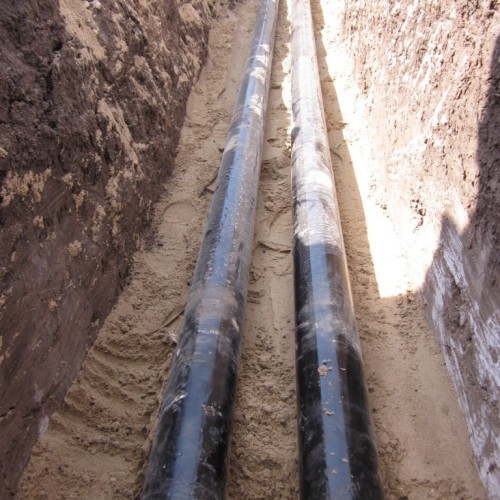

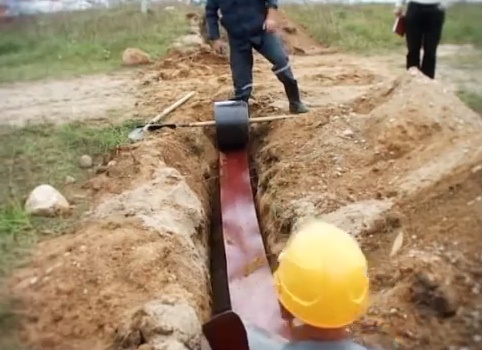

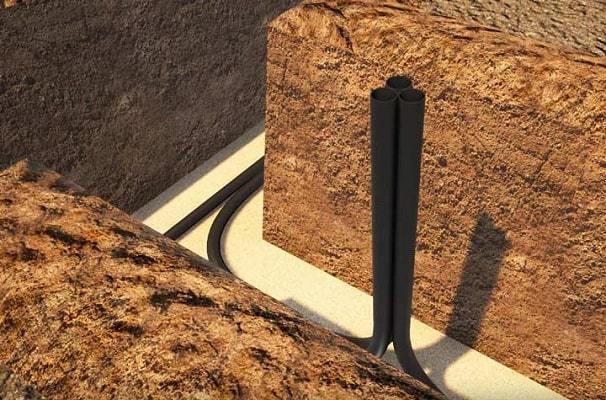

Уложенный в траншею кабель

После того, как кабель был уложен по всей длине транши и подведен ко всем столбам, нужно снова выполнить электроизмерения. Они посодействуют удостовериться в том, что в процессе укладки кабель питания не был поврежден ни на одном участке изоляции. Эти требования указаны в регламентирующей документации.

Оканчивающий шаг укладки

После того, как вы удостоверились в том, что кабель не получил повреждения в процессе его прокладки, траншею можно засыпать. Все проложенные коммуникации следует засыпать песком. Его слой, как и на деньке траншеи, должен составлять 15 см. Песок, по описанной чуть повыше схеме, поначалу смачивают водой, а позже утрамбовывают. После чего траншея просто засыпается грунтом до половины оставшейся глубины. Сейчас в нее необходимо поместить специальную сигнальную ленту. Она послужит дополнительным сигналом того, что ниже проложен кабель.

Укладка в траншею сигнальной ленты

В особенности принципиально уложить такую ленту при прокладке по местности личного дома. Она убережет прокладку от случайных раскопов, которые в данной ситуации более вероятны. После чего в траншею засыпается и утрамбовывается оставшийся грунт.

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в согласовании с вблизи правил:

глубина укладки — 0,4-0,7 м;
траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
сверху и снизу прокладки должен находиться слой песка;
кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
поблизости прокладки не должны находиться деревья. Малое расстояние до них должно составлять 2 м;
дистанция от подземных коммуникаций — 2 м;
расстояние между пересекающимися кабелями — более 0,5 м;
соединение между кабелями происходит только с внедрением особых муфт.

Все эти требования указаны в ГОСТ и соответственных разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются специфичностью проведения тех либо других электромонтажных видов работ.

Заключение

Верная прокладка кабеля в земле для сотворения внешнего освещения является залогом не только лишь высококачественной работы системы подсветки, но и безопасности людей, перемещающихся над ним. Все нормы и требования, которые надлежит знать до этих работ, приведены в ГОСТ, СНиП и СанПин.
