В квартирах и кабинетах с множественным количеством домашней техники и оборудования двойные розетки с крышкой являются нужным аксессуаром.
Какой вариант лучше, на что стоит уделять свое внимание, как верно установить элемент – вопросы, никогда не теряющие совей актуальности.
Содержание

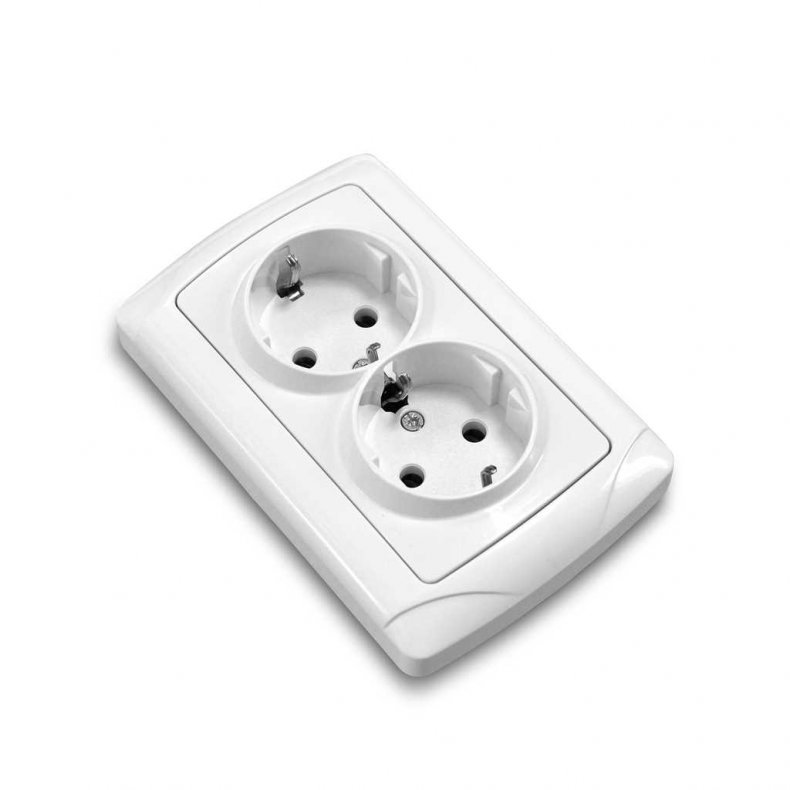

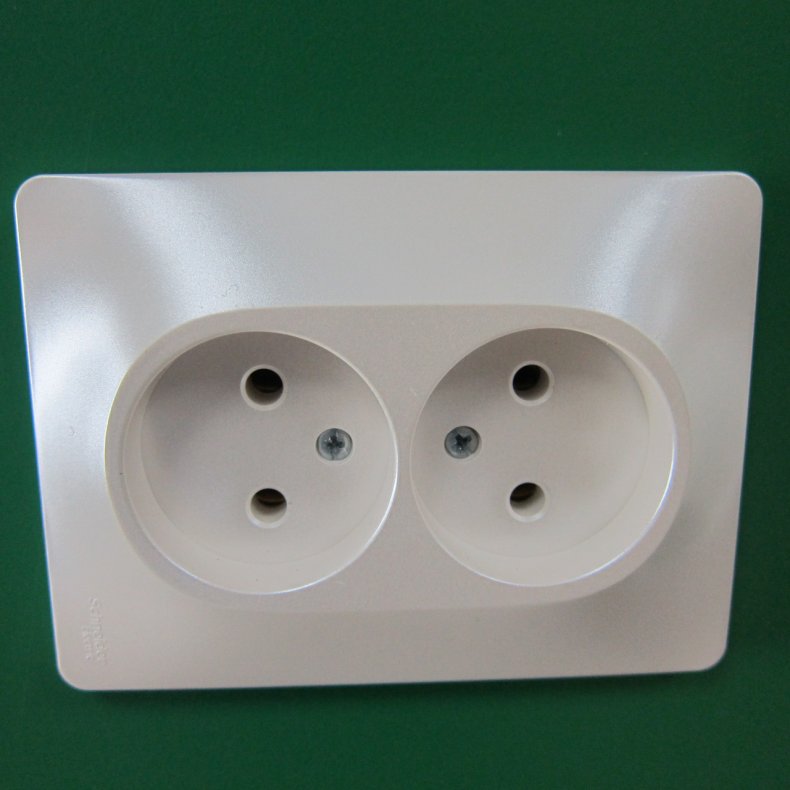

Конструктивные особенности

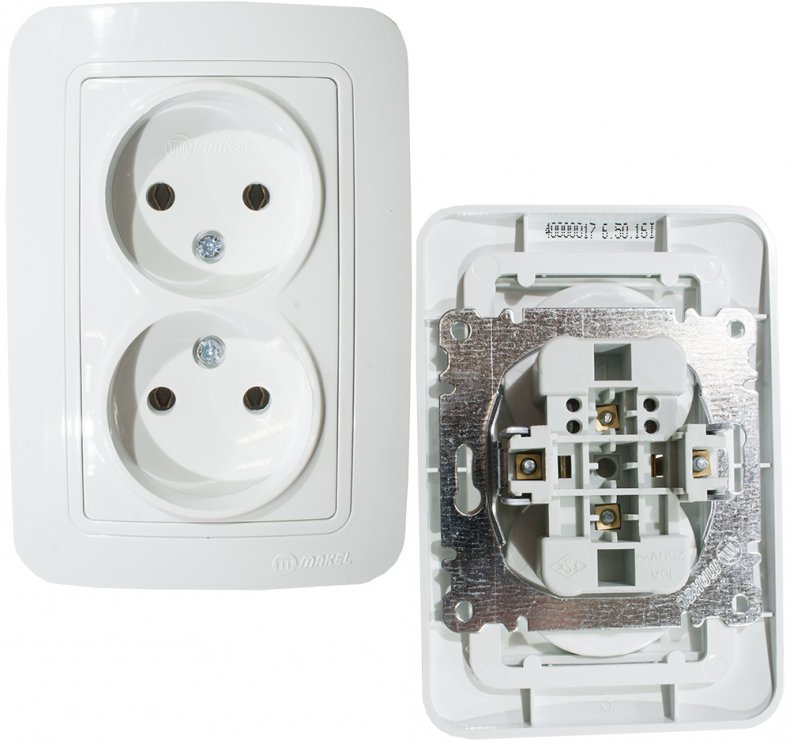

Все розетки однообразные по конструкции и составляющим. Имеют защитный корпус, провода и клеммы для подключения. В некоторых вариантах производители предусмотрели наличие заземляющего контакта, обеспечивающего защиту от возникновения завышенного электрического тока на корпусе.
Плюсы двойных розеток – принципиально знать!
Покупая двойные розетки юзерам гарантированы следующие достоинства:
- Розетка двойная внутренняя и внешняя экономичнее в финансовом плане в сопоставлении с одинарной устройством;
- Изделие имеет малогабаритные эргономичные размеры, смотрится эстетически презентабельно;
- Наличие девайса дает возможность подключения 2-ух бытовых устройств сразу.
Современные двойные розетки доступны по ценовому аспекту. Цена изделия находится в зависимости от назначения и функционала устройства.

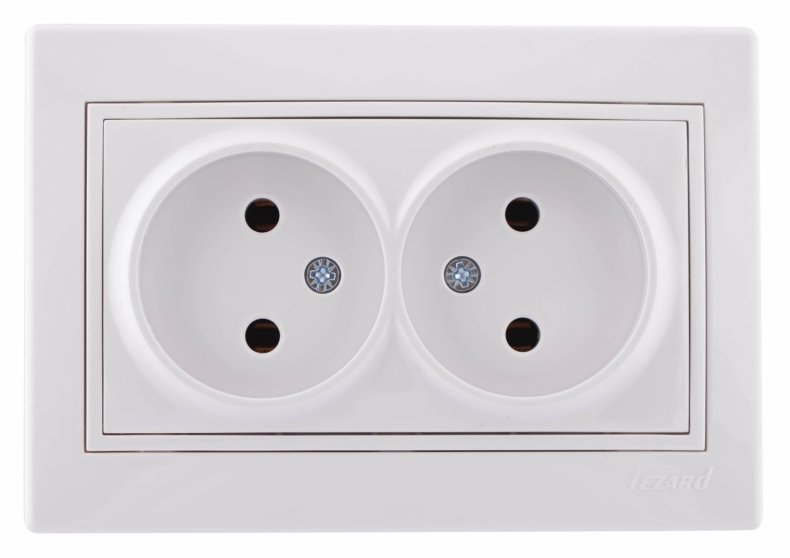

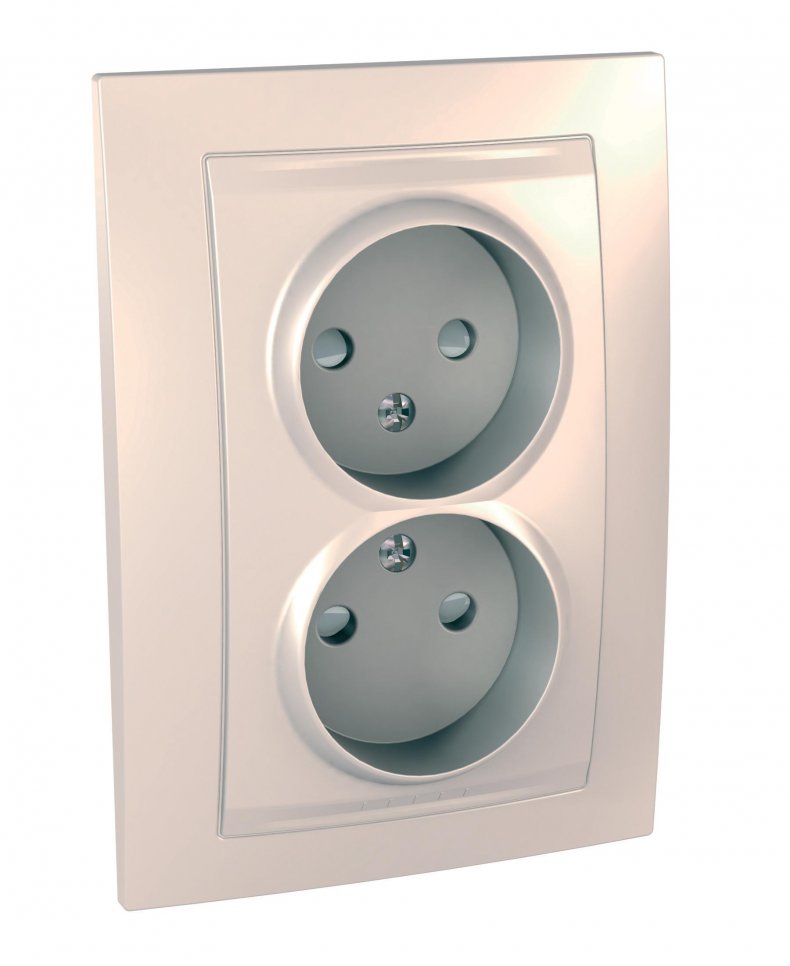

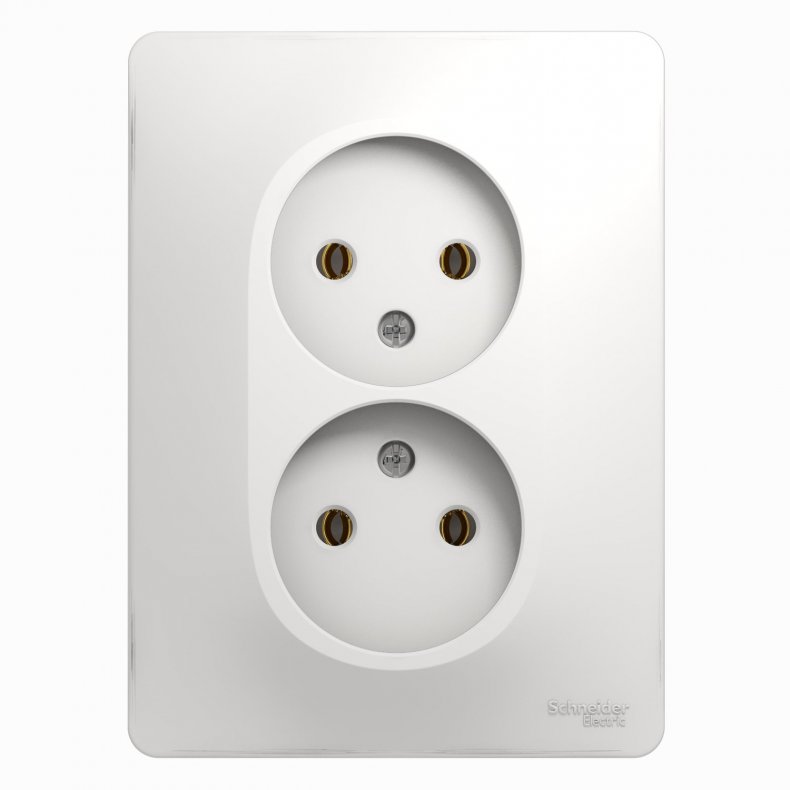

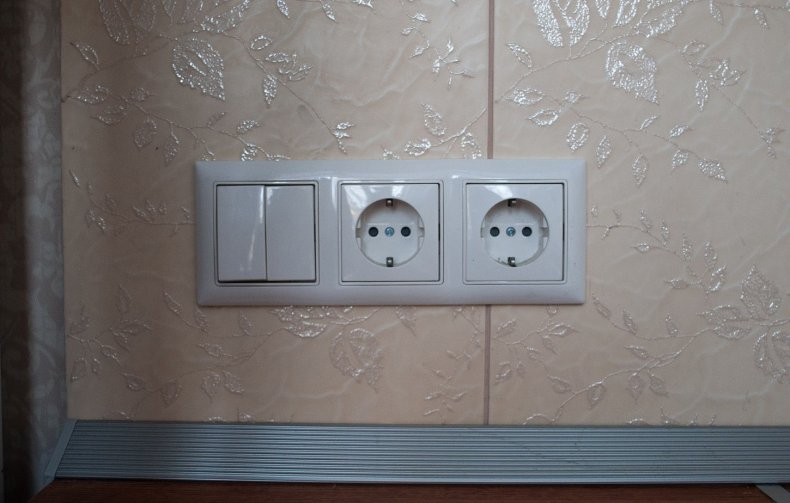

Разновидности двойных розеток
До того как выполнить выбор и приобрести розетки мастера советуют ознакомиться с высококачественными чертами, плюсами и минусами, аспектами, необходимыми для производительной эксплуатации девайса.

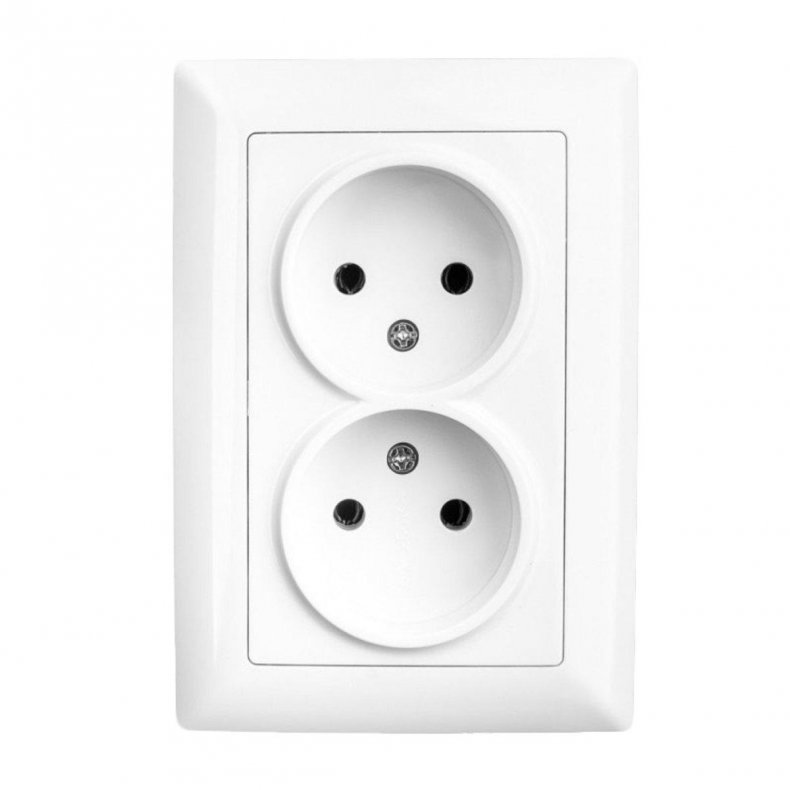

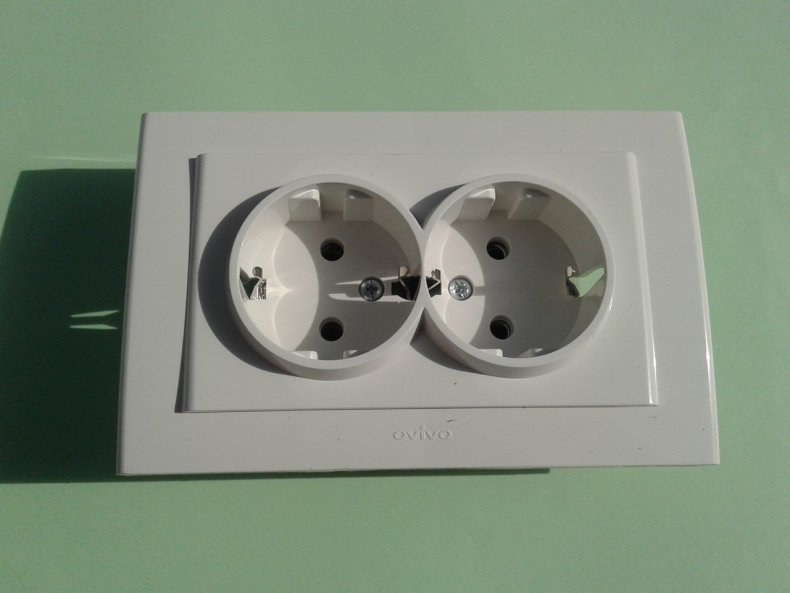

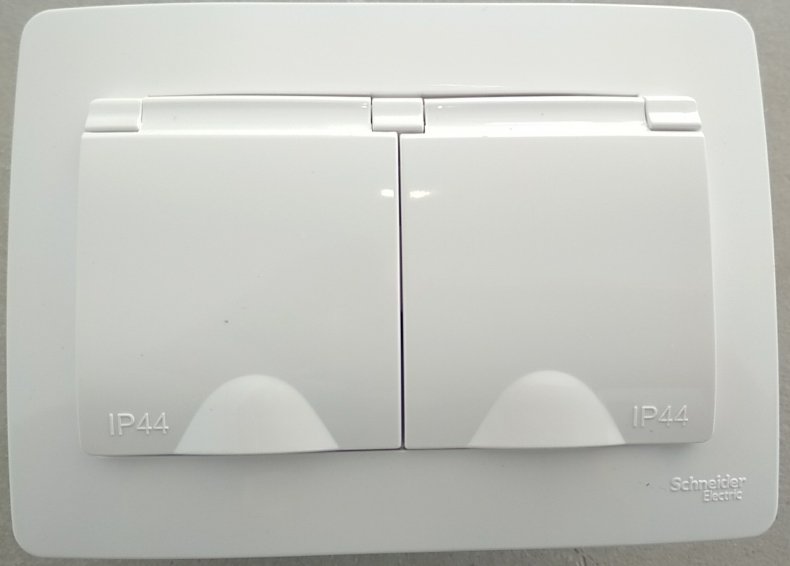

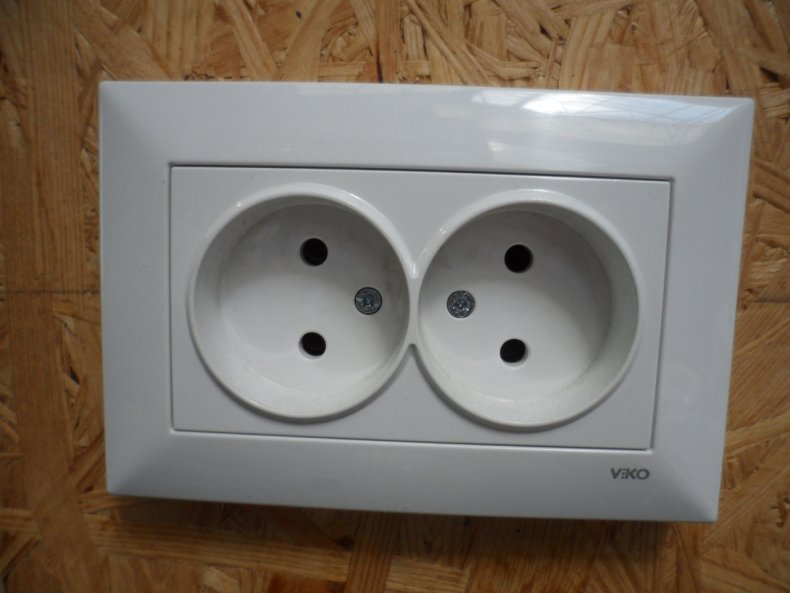

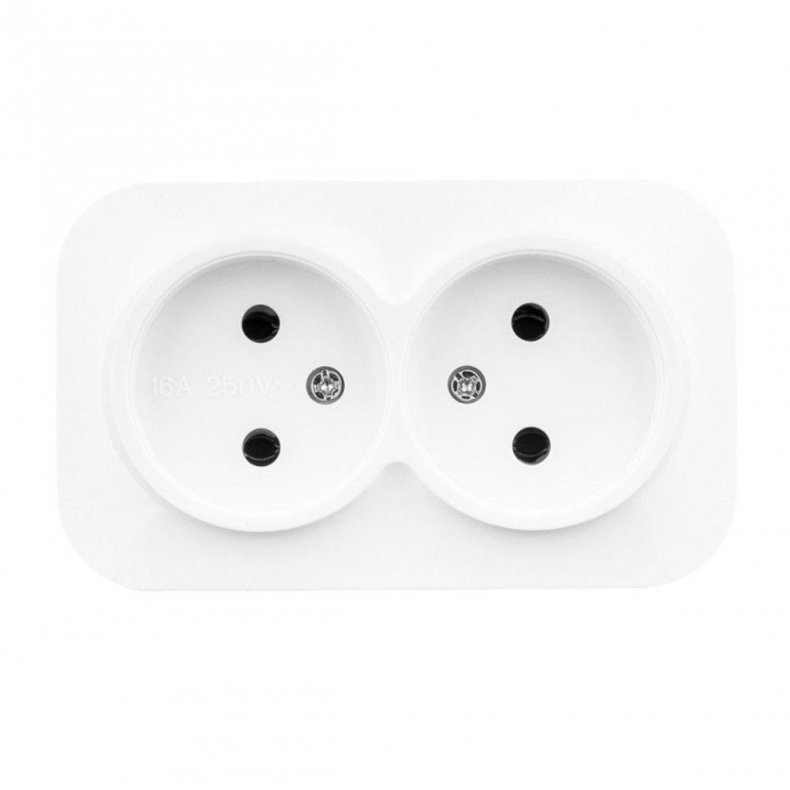

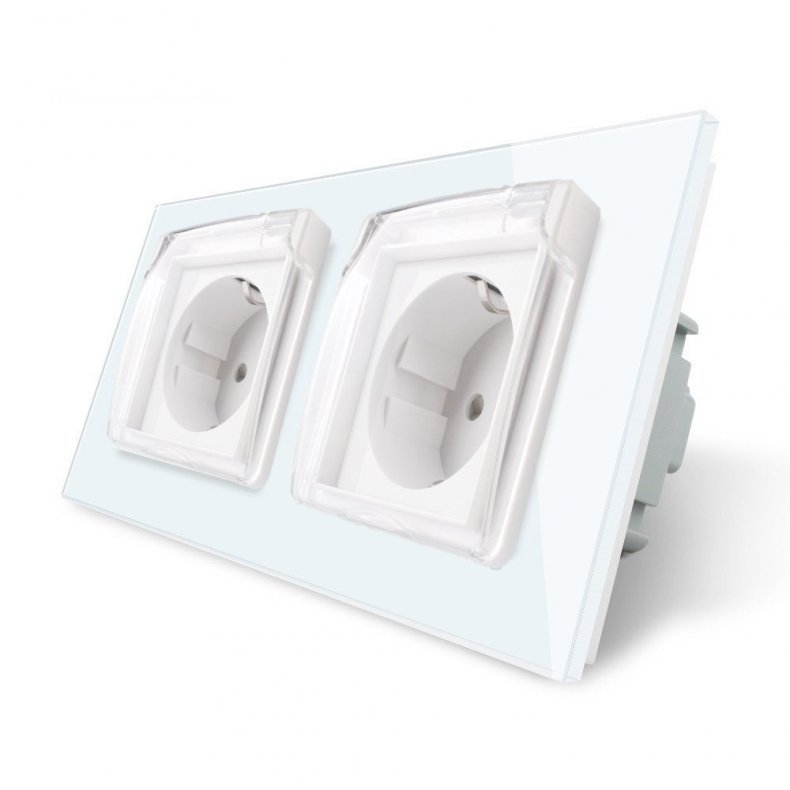

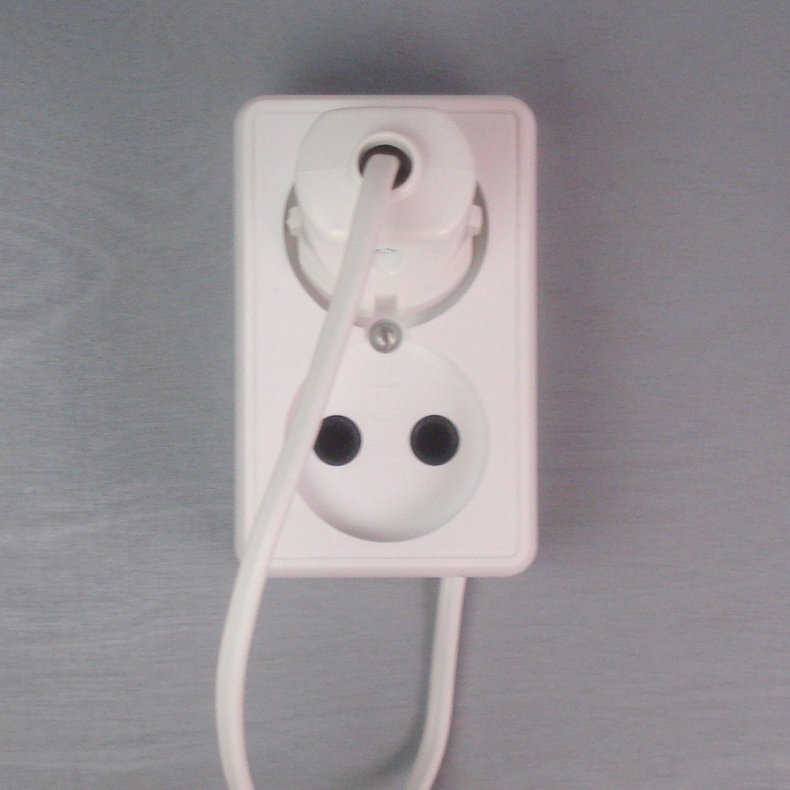

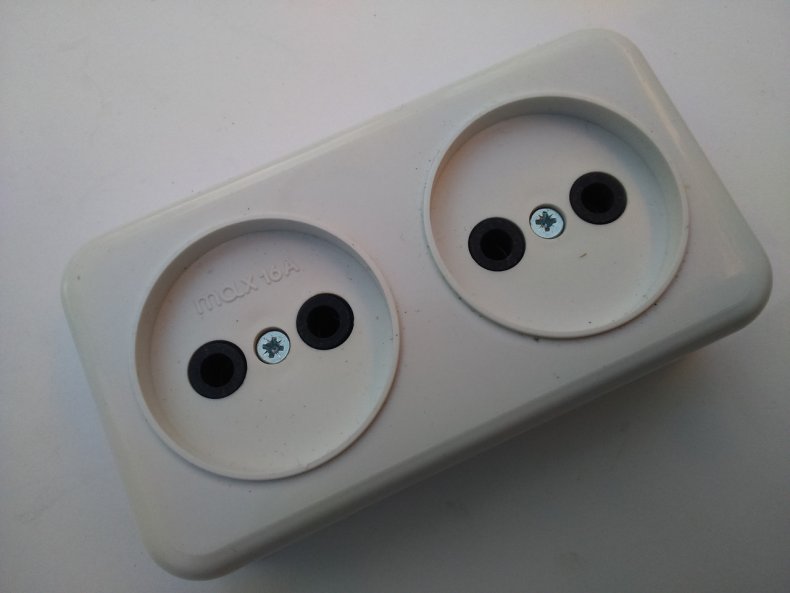

Механическая защита
Бывают открытые и закрытые варианты. В закрытой конструкции элементы подключения накрепко защищены, что принципиально при наличии в доме малеханьких деток. Открытые – традиционный вариант изделия, встречающийся каждый денек в доме, кабинетах и других предприятиях.
Цена открытого варианта ниже в сопоставлении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток запираются дополнительными элементами (заглушками).

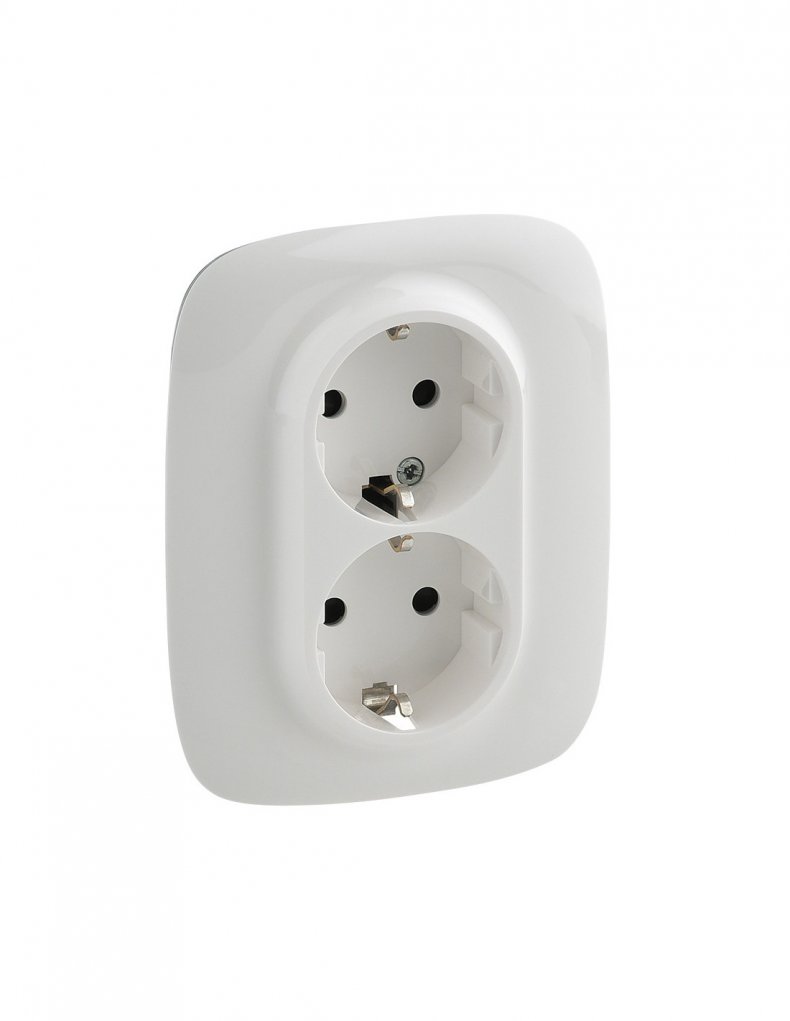

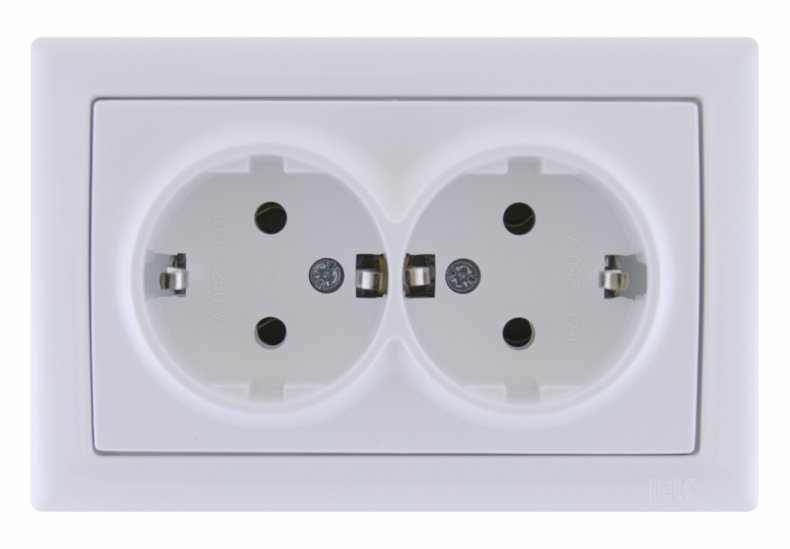

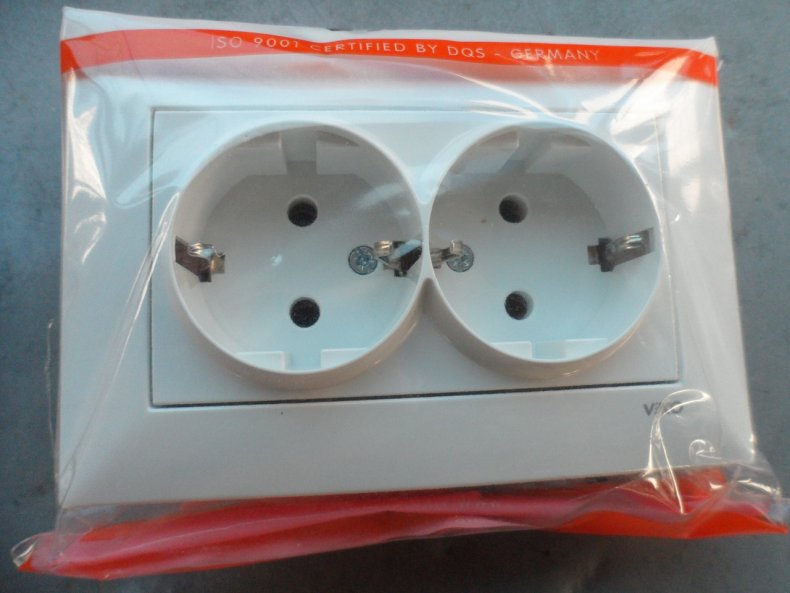

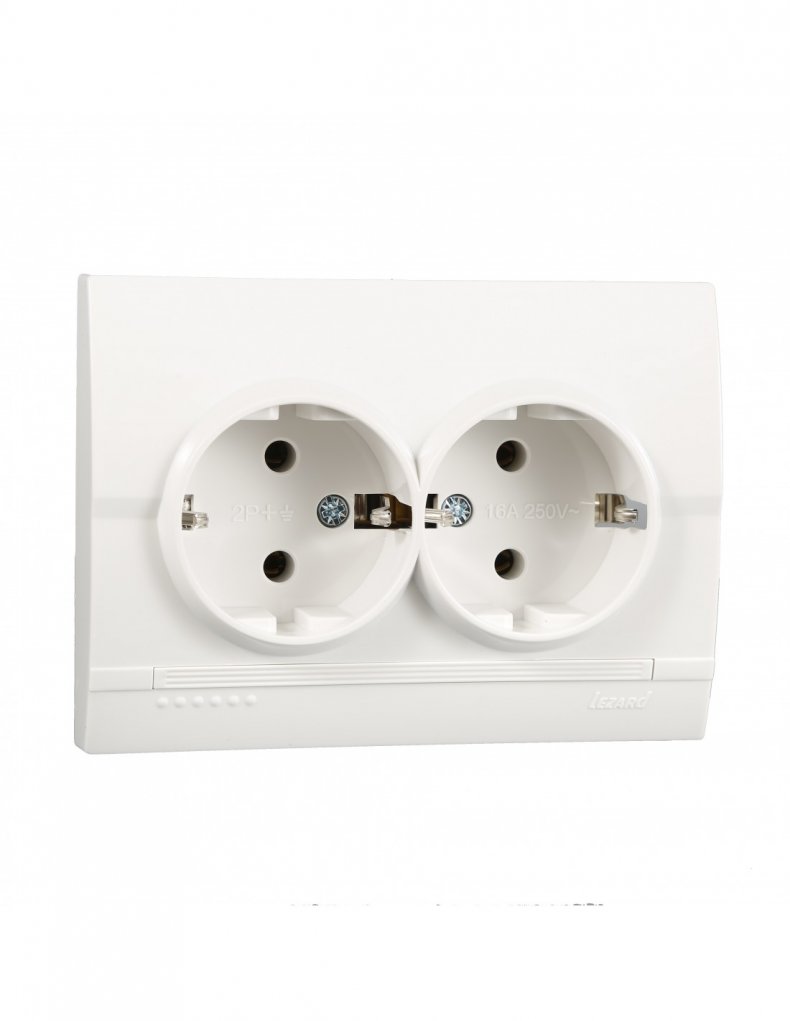

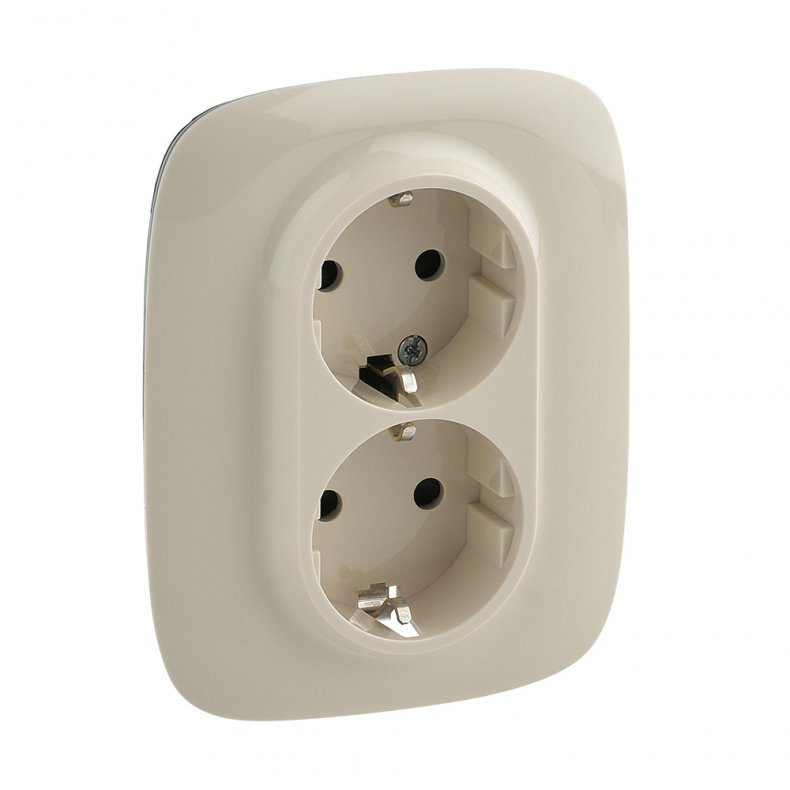

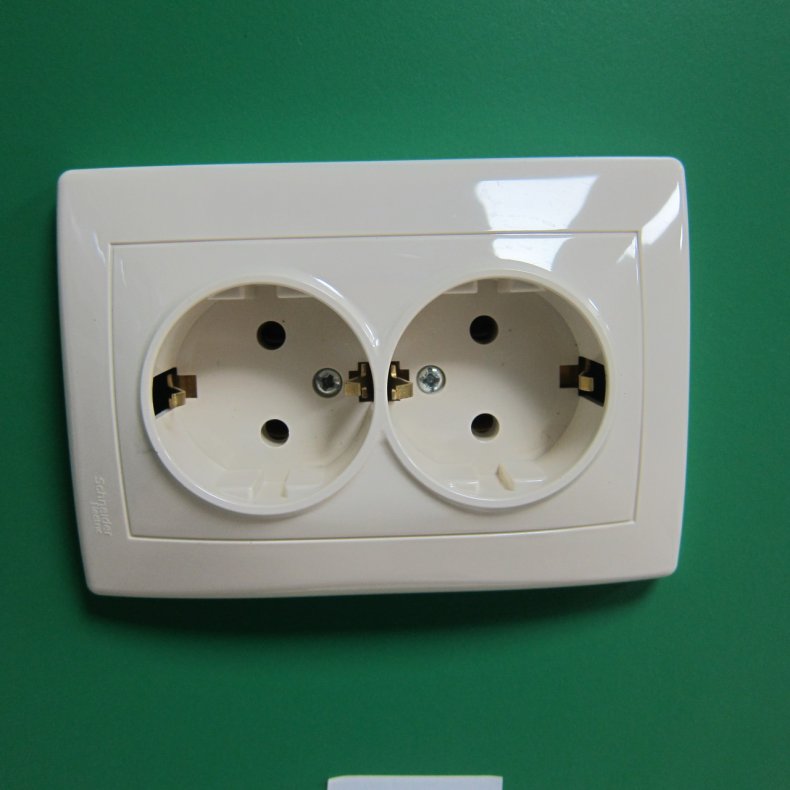

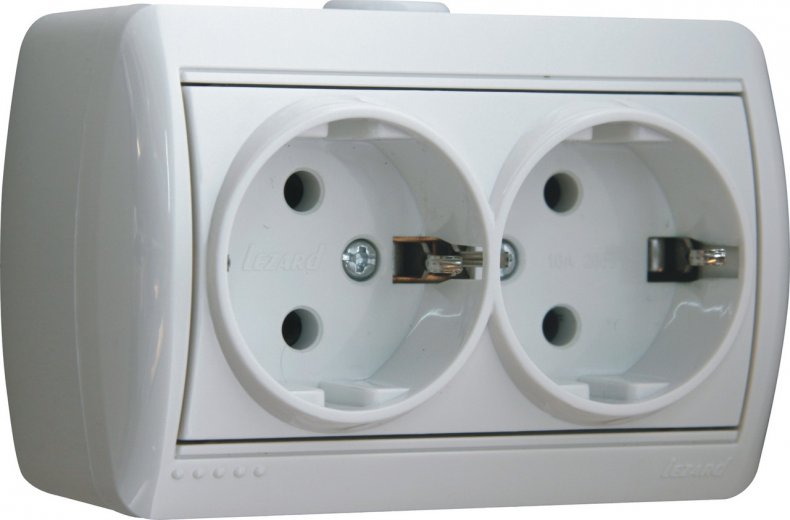

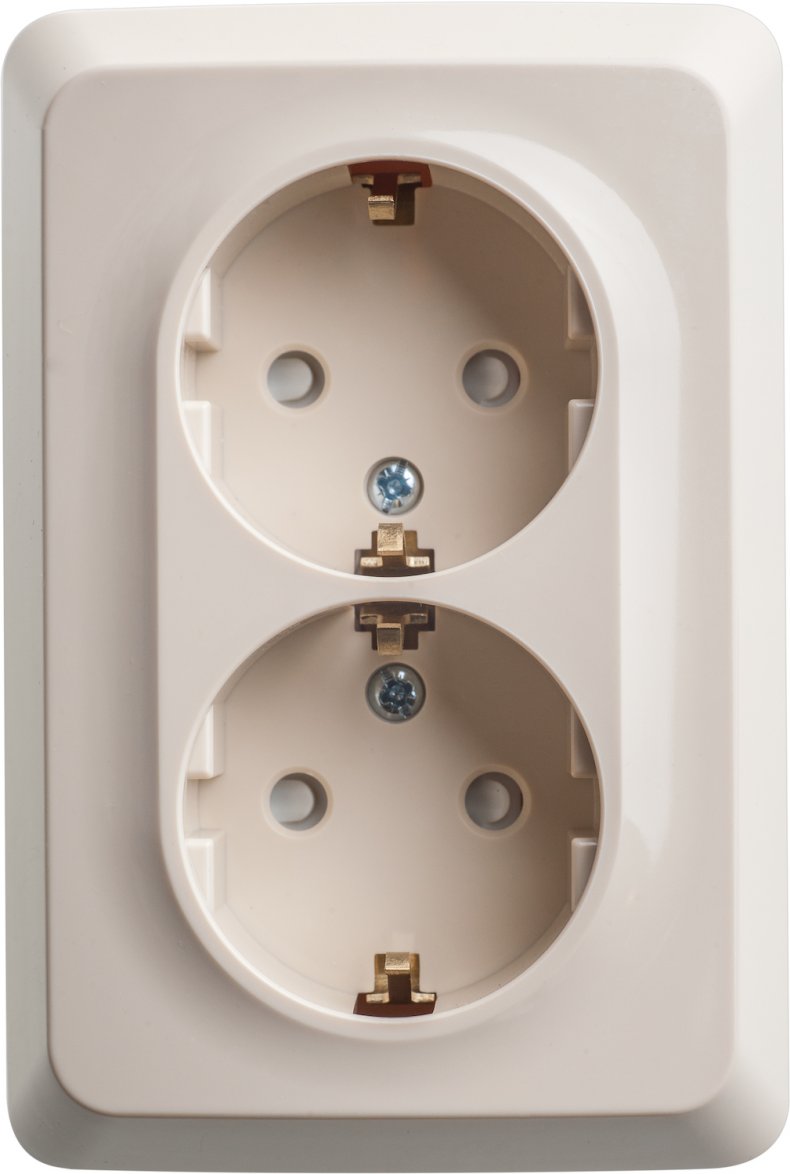

Двойные розетки с заземлением
Двойные розетки с заземлением неопасны в эксплуатации. При использовании элементом клиенты могут быть убеждены в своей безопасности. Их не стукнет током, не травмирует.
Верно присоединенные заземляющие контакты сделают использование комфортабельным.

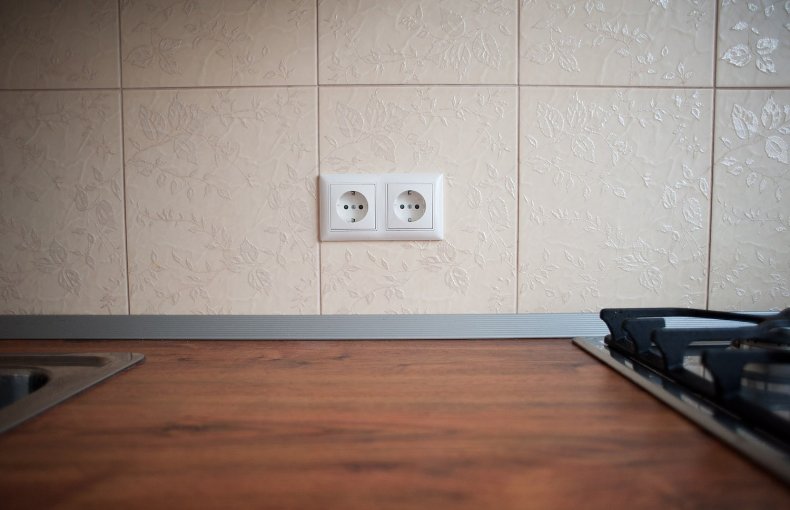

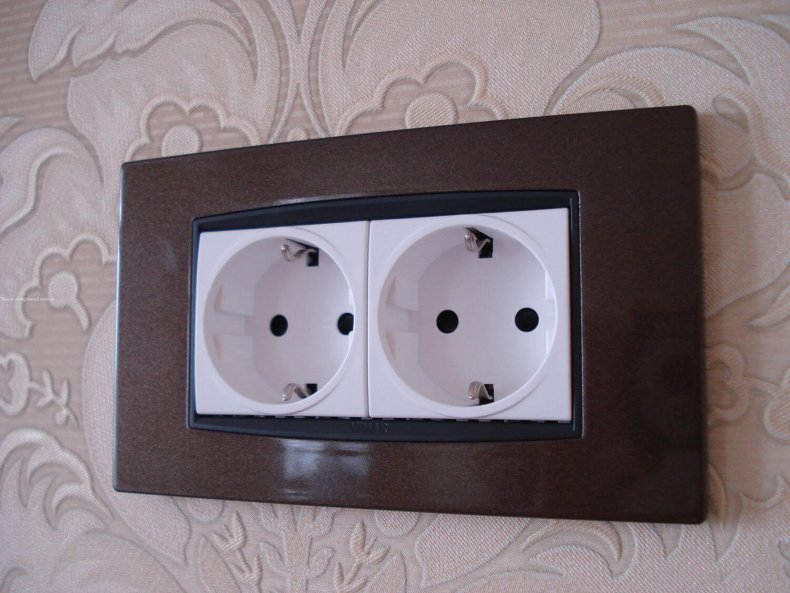

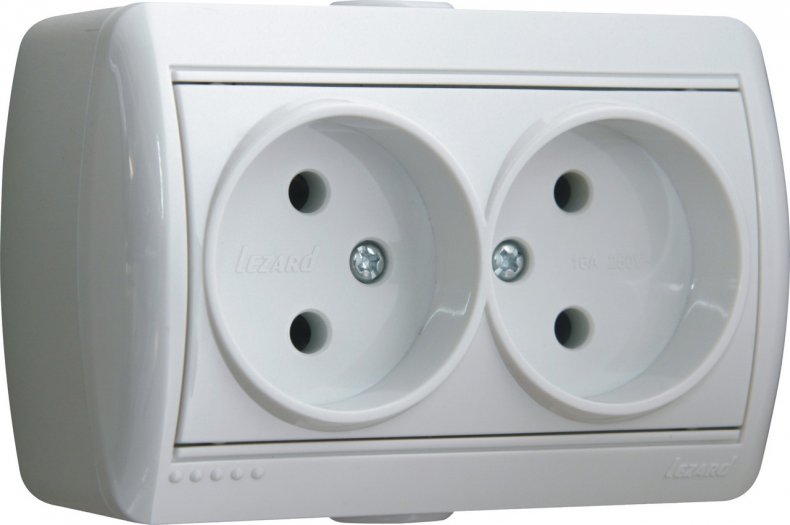

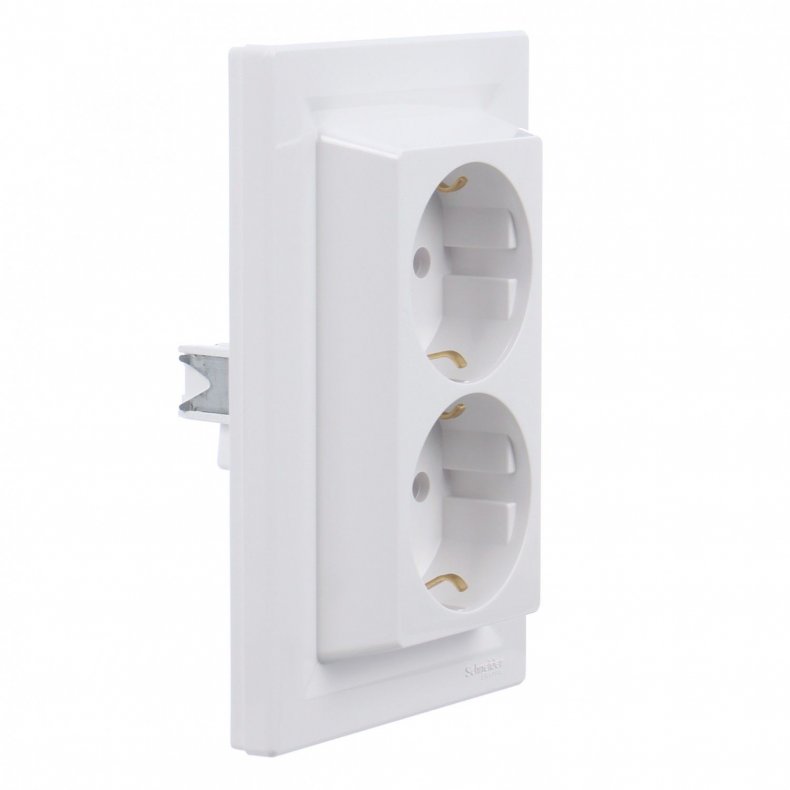

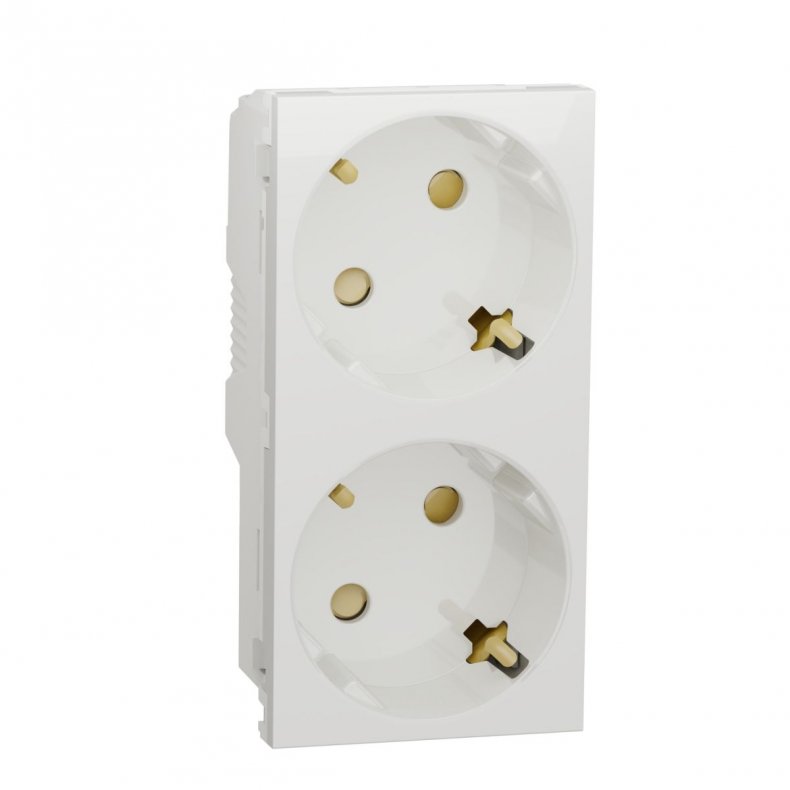

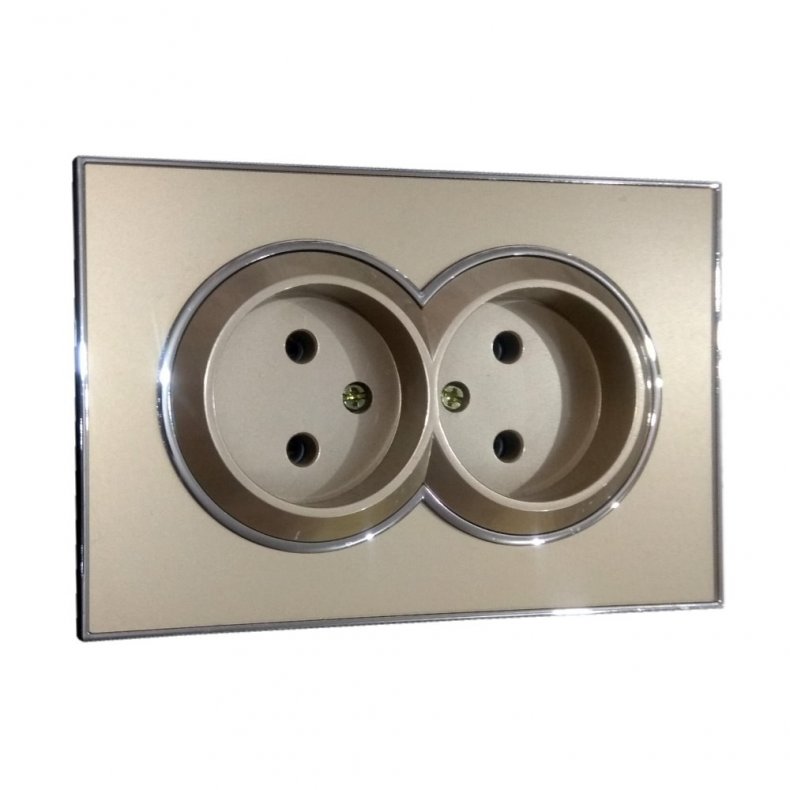

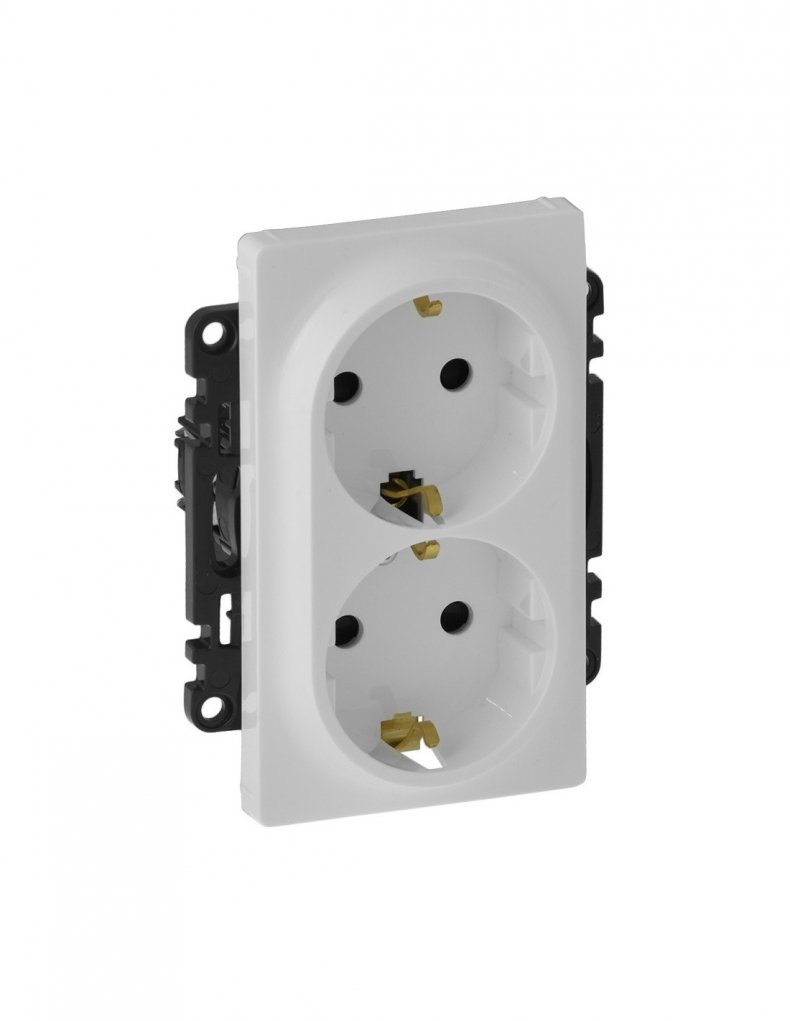

Затратные и интегрированные

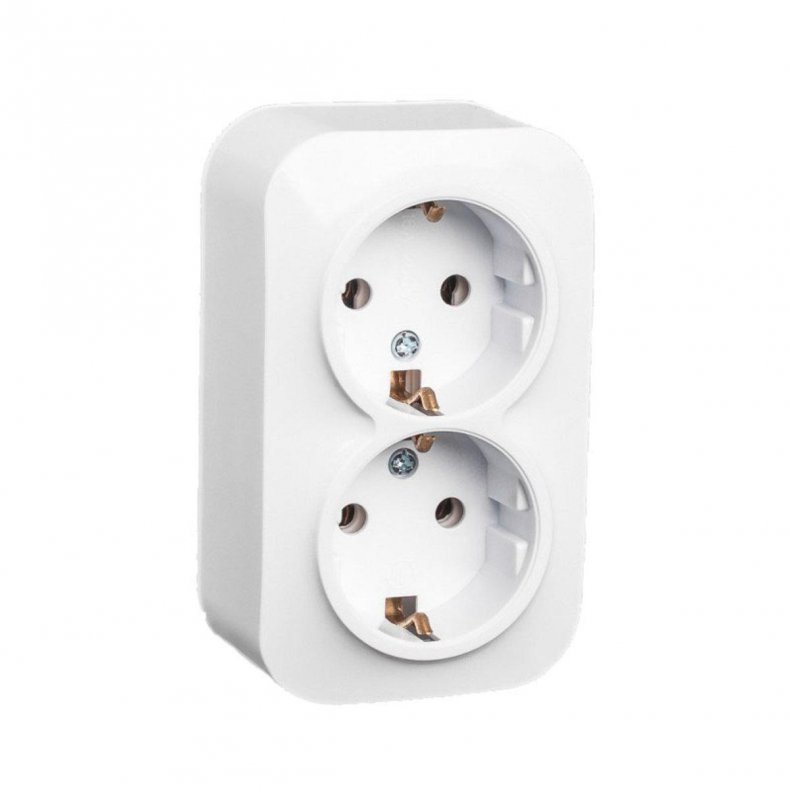

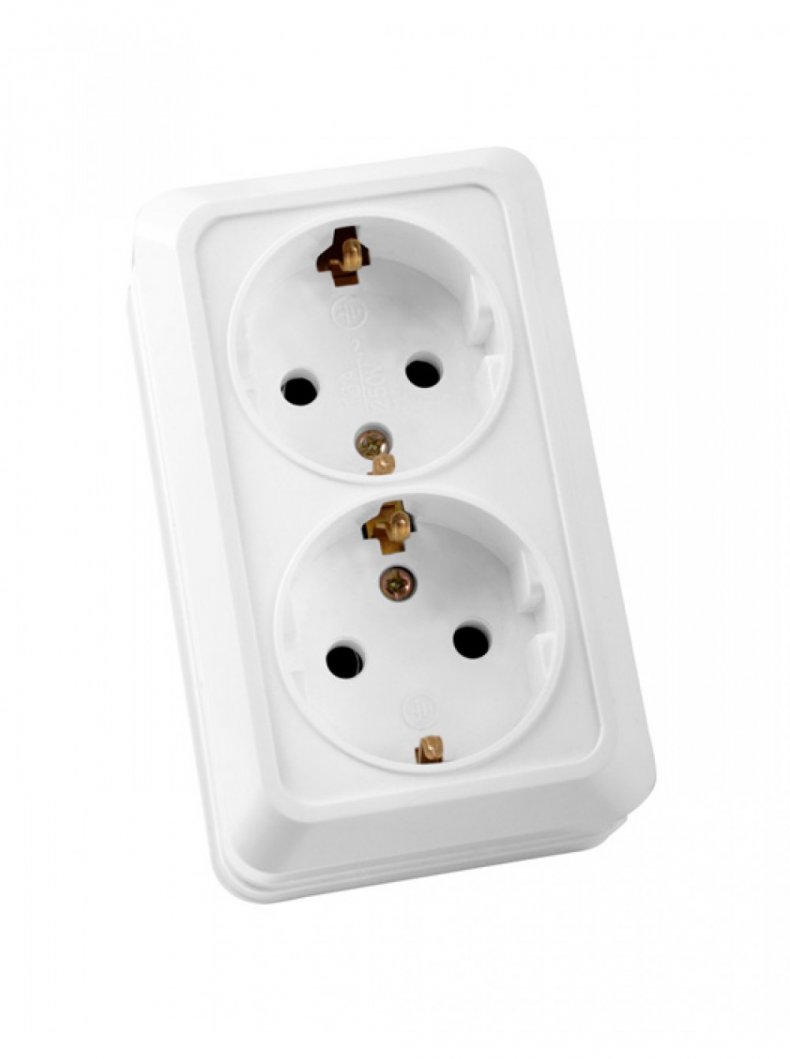

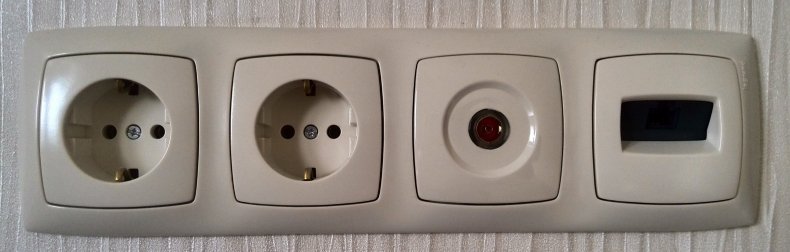

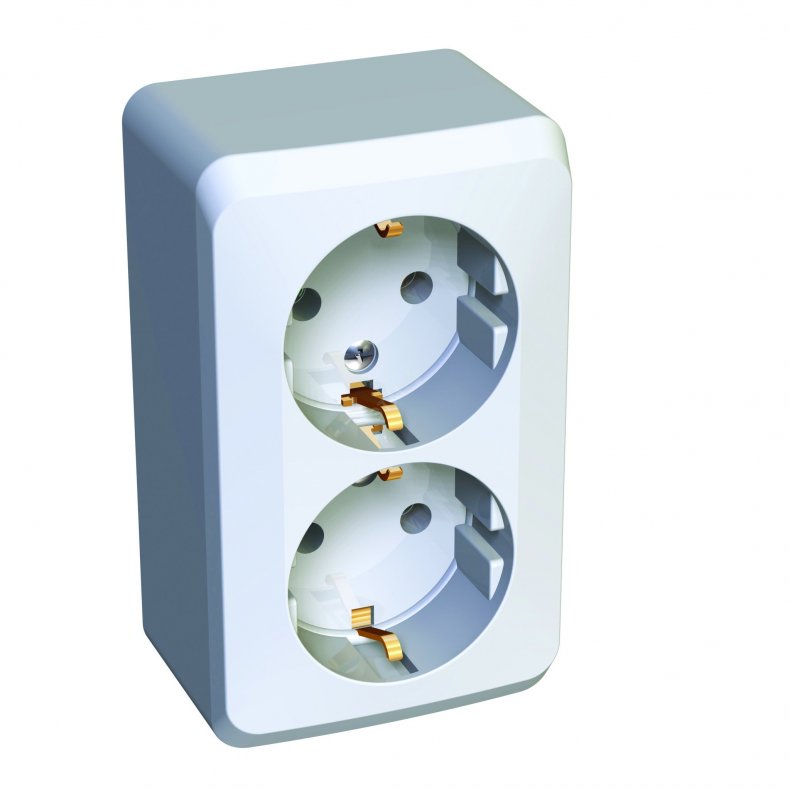

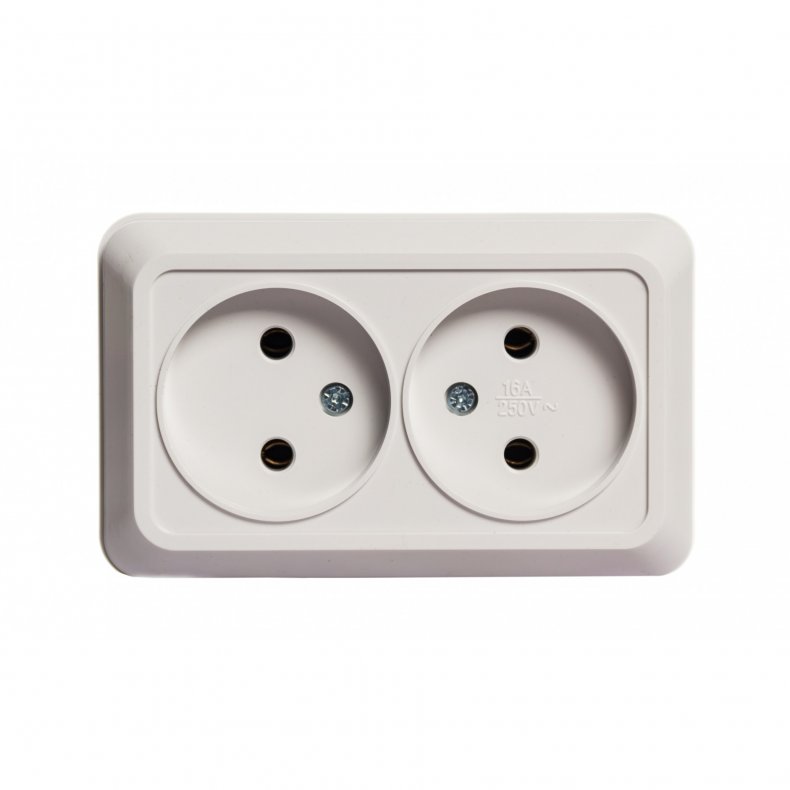

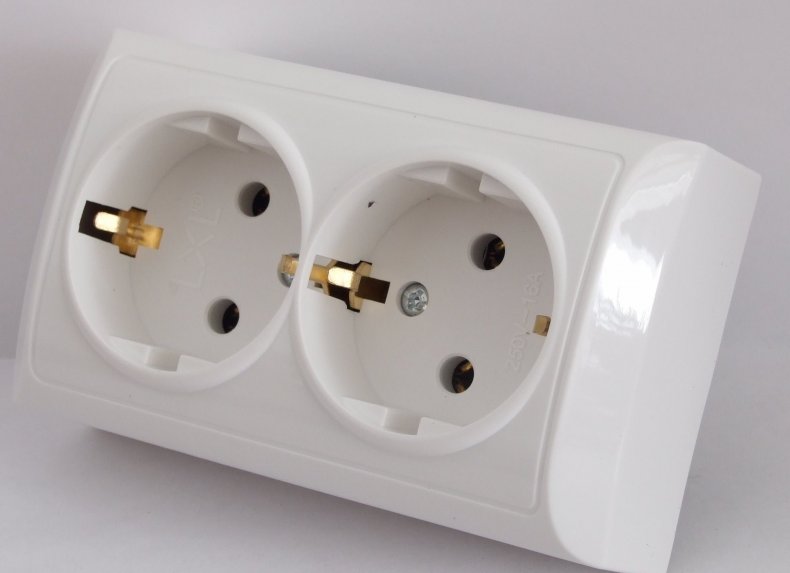

Затратная двойная розетка и интегрированная отличаются между собой размерами и методами монтажа. Интегрированный вариант смотрится эстетически симпатичным, смешивается с интерьером помещения, не раздражает. Наружный – проще устанавливается, занимает минимум времени на установка.
Плотность корпуса
Найти плотность корпуса можно по показателям маркировки. Если на изделии обозначено IP-45 либо IP-55 корпус имеет хорошие характеристики прочности, защищен от попадания воды, пыли и грязищи. Чем больше цифровой показатель, тем надежнее и прочнее затратная двойная розетка.
К сведению! Маркировки изделия на плотность принципиальна при приобретении изделия для промышленных компаний, работающих с большенными мощностями.

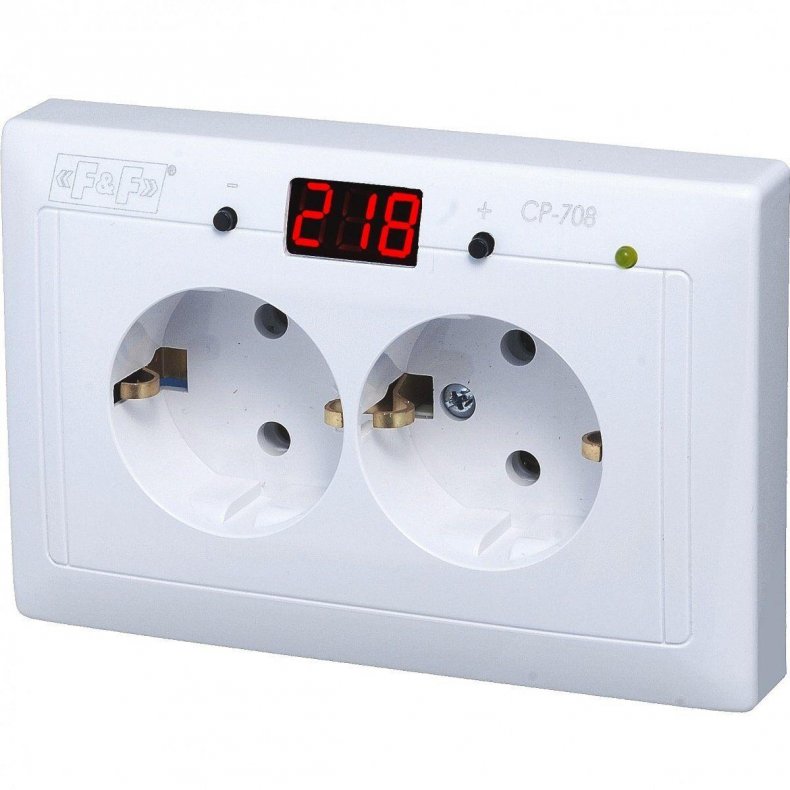

Дополнительный функционал
Современные девайсы могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.
Отдав предпочтение инноваторским вариантам цена изделия может быть на несколько порядков выше.
Свойства розеток по напряжению и частоте
Пользующимися популярностью и нужными посреди российских юзеров розетки с напряжением в электросети 220В для подключения электроприборов мощностью 3,5кВт. Ограничения связаны с тем, что маломощная техника не способна управляться с силой тока, которая выходит за границы 16А.
Также в продаже имеются изделия с параметрами напряжения 240 и 380В. Розетки созданы для использования на промышленных предприятиях, где сила тока приближается к 32А.
Выбирая продукт обращайте внимание на частоту переменного тока. В нашей стране распространенными числятся европейские эталоны с показателями 50 и 60Гц.
Маркировка розеток – описание
Современные высококачественные розетки совершенствованы по максимуму, имеют несколько характеристик защиты: от попадания воды, пыли и грязищи.
Маркировка обозначается буквенными показателями (IP) и цифровыми:
- 0 – изделие на сто процентов не защищено;
- 1 – предусмотрена защита от прикосновения пальцами и запрет на проникновение жестких частичек с размерами более 5см;
- 2 — предусмотрена защита от прикосновения пальцами и запрет на проникновение жестких частичек с размерами от 1,25см;
- 3 – розетка неопасная, обеспечена защиты от случайного контакта с электроинструментами и другими устройствами с размерами более 2,5мм;
- 4 – защита от проникания жестких частичек с размерами от 1мм;
- 5 – розетка отчасти защищена от попадания пыли;
- 6 – наибольшая степень защиты, в том числе и от попадания наночастиц пыли.
2-ая цифра, обозначенная на девайсе, значит степень защиты от воды:
- 0 – узлы устройства не защищены;
- 1 – защита касается вертикальных капель, падающих на розетку;
- 2 – защита касается капель, падающих под углом 15 градусов;
- 3 – устройство защищен от замыкания при попадании капель под различным углом;
- 4 – устройство надежный, даже если ни него попадают брызги со стороны;
- 5 – наличие в маркировке 2-ой числа 5 гласит о том, что розетку можно мыть, ее эксплуатация неопасна даже при попадании строи воды без давления;
- 6 – устройство способно выдержать потоки воды под давлением;
- 7 – допускается погружение элемента под воду на глубину менее 1м, на куцее время;
- 8 – разрешено погружение на глубину;
- 9 – устройство на сто процентов герметичный, им можно воспользоваться под водой неограниченное время.
Обозначенные характеристики рассматриваются в отношении домашней техники. Также имеются другие маркировки, с показателями прочности корпуса. Они в продаже встречаются изредка.

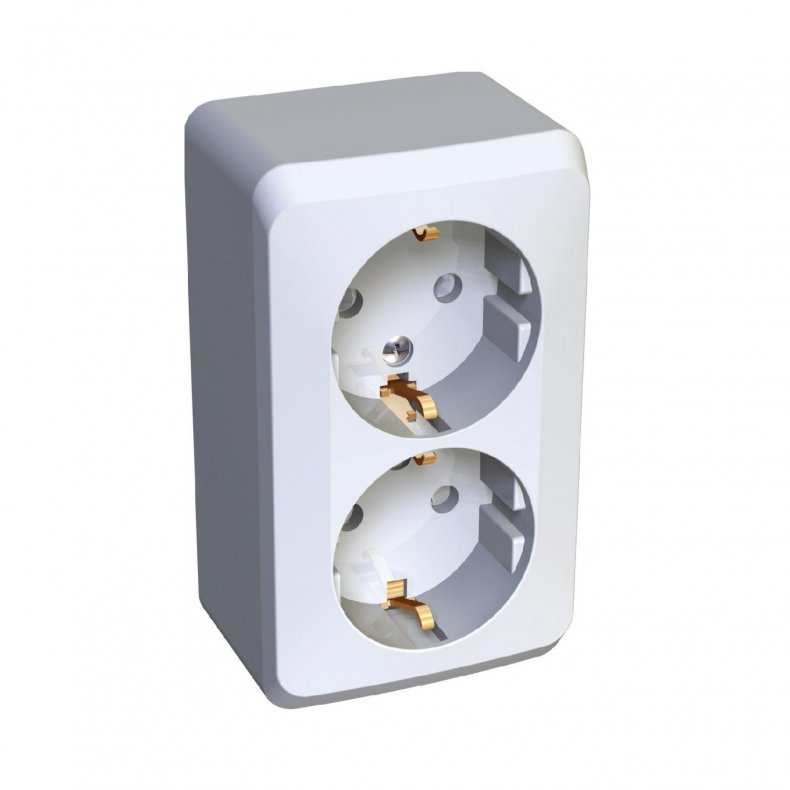

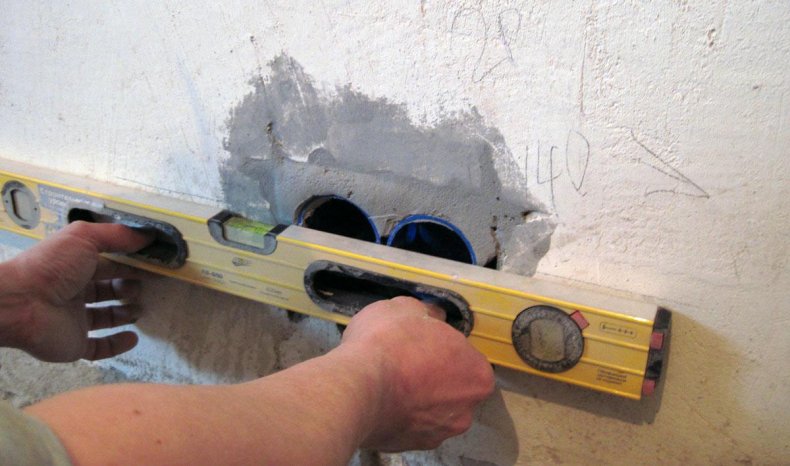

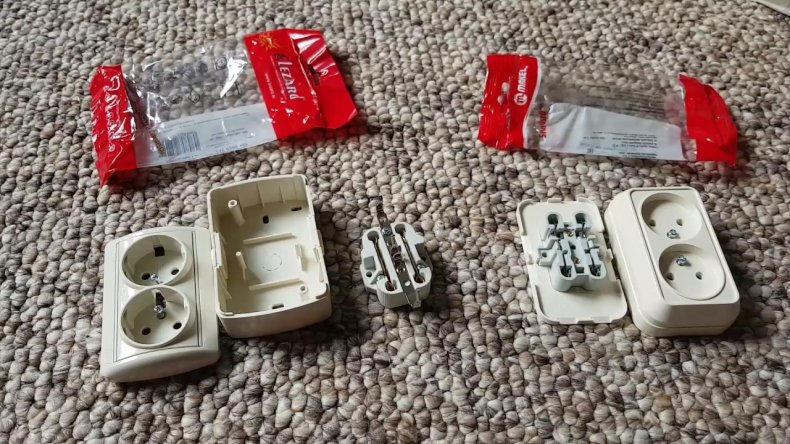

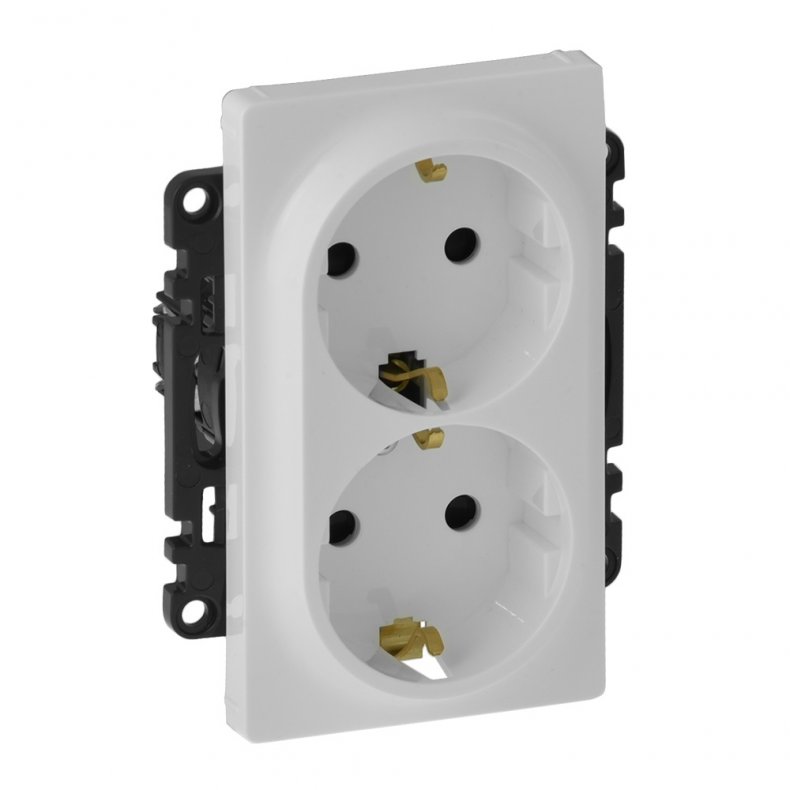

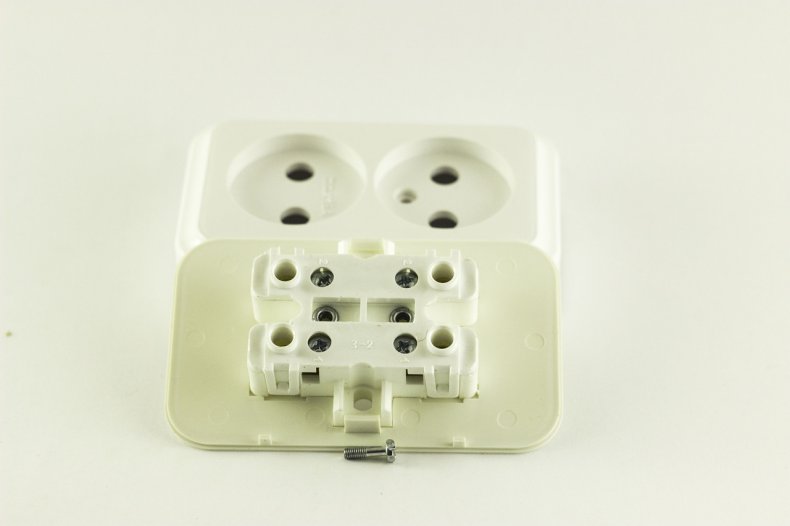

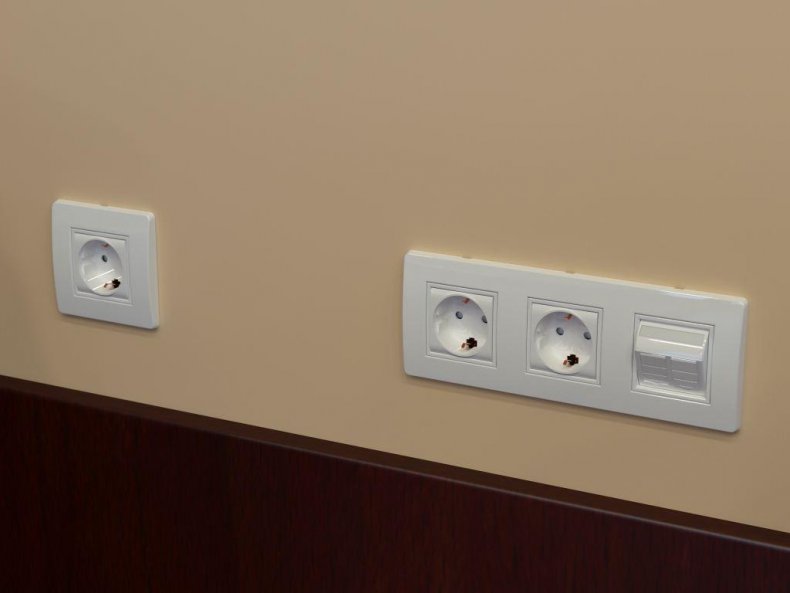

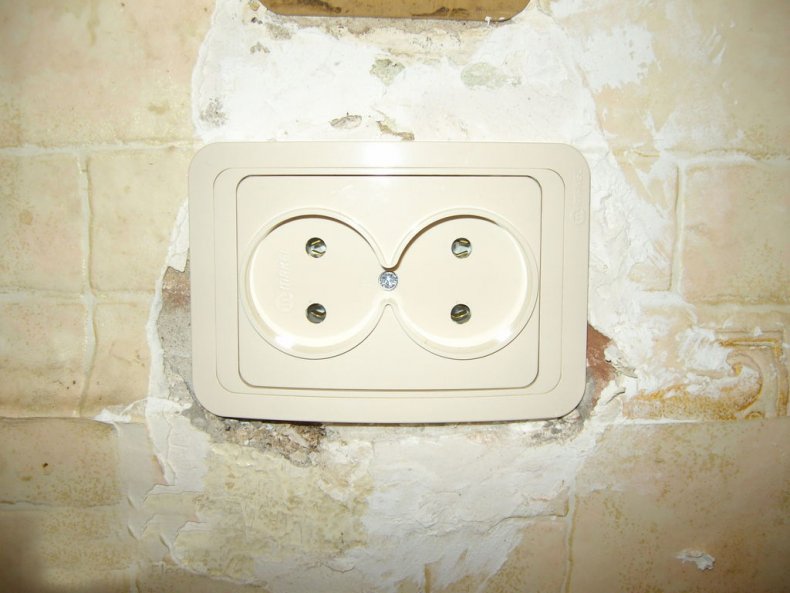

Устанавливаем новейшую розетку без помощи других
Подключение двойной розетки просит подсоединение 2 частей конструкции к единой полосы. В 1-ый шлейф заводится 6 проводков, во 2-й – 3 главных провода. В итоге 1-ый воспринимает ток и передает его второму.
Схематически установка новейшей розетки смотрится так:
- Перед установкой изделия концы проводков разделываются при помощи кусачек, после укорачивания их на 1см проводится зачистка от изоляции;
- Многожильный провод плотно подкручивается;

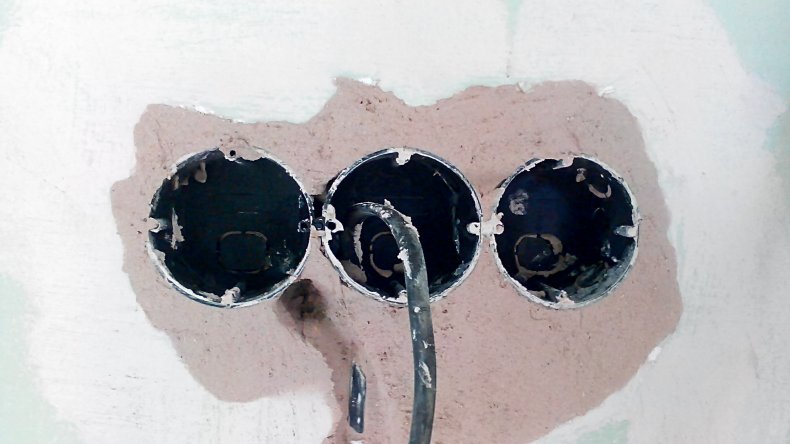

- Внутренняя конструкция плотно и ровно устанавливается в подрозетник, прижимается к стене;
- Изделие прикручивается саморезами, фиксируется.
Принципиально! Неверное подсоединение проводов может привести к недлинному замыканию. При отсутствии опыта, сил и времени лучше пользоваться помощью экспертов.
Кабель для розеток в квартире

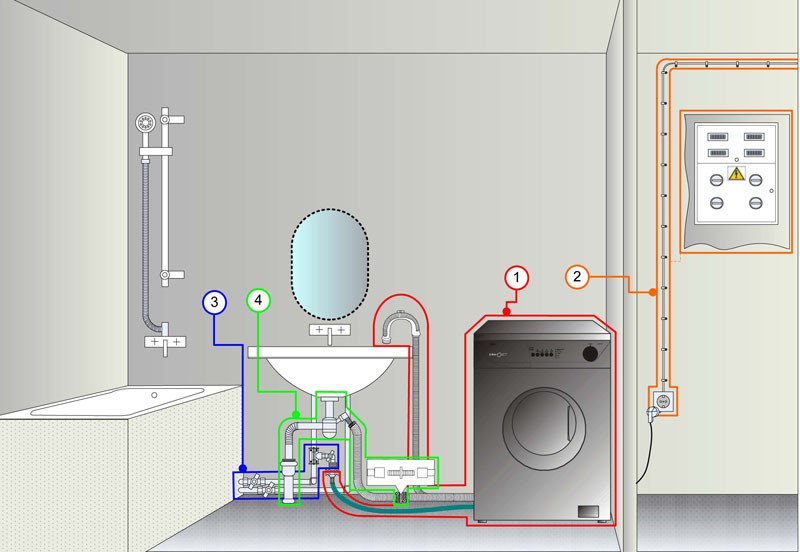

Для правильного подключения стиральной машины, как и любого массивного электрического устройства, очень принципиально хорошо подобрать тип и сечение электрического кабеля, также правильную розетку и УЗО.
В продаже имеются разные типы электрических кабелей, которые отличаются по конструкции (типу проводника, изоляции) и свойствам изоляционных материалов. Но принципиально осознавать, что электрическая проводка в квартире (в том числе отдельные полосы к бытовым устройствам) должны быть выполнены в согласовании с нормативно-технической документацией. Потому при подключении стиральной машины необходимо управляться Правилами устройства электроустановок и другими нормативными документами.
1. Материал жилы
В ПУЭ п. 7.1.34 обозначено «В зданиях следует использовать кабели и провода с медными жилами». Есть некоторые исключения, но почти всегда и для прокладки новых линий применяют только медный кабель.
2. Количество жил
По количеству жил, допускается внедрение как одиночных проводников, так и многожильных кабелей. Но при устройстве домашней проводки нецелесообразно и неловко применять одиночные проводники (так как от электрощита тянут до устройства три провода: фазу, ноль и заземление), потому практически всегда используют многожильный кабель.
3. Изоляция и оболочка кабеля
Согласно ГОСТ Р 53315—2009 «Кабельные изделия. Требования пожарной безопасности» снутри помещений построек и сооружений желательно применять кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (выполнение – нг-LS) .
Самые распространенные кабельные изделия, которые применяют для домашней проводки и устройстве отдельных линий к бытовым устройствам (к примеру, стиральным машинам) имеют маркировку ВВГ (кабель российского производства) либо NYM (кабель по германской технологии).
Обзор марок провода для стиральной машины

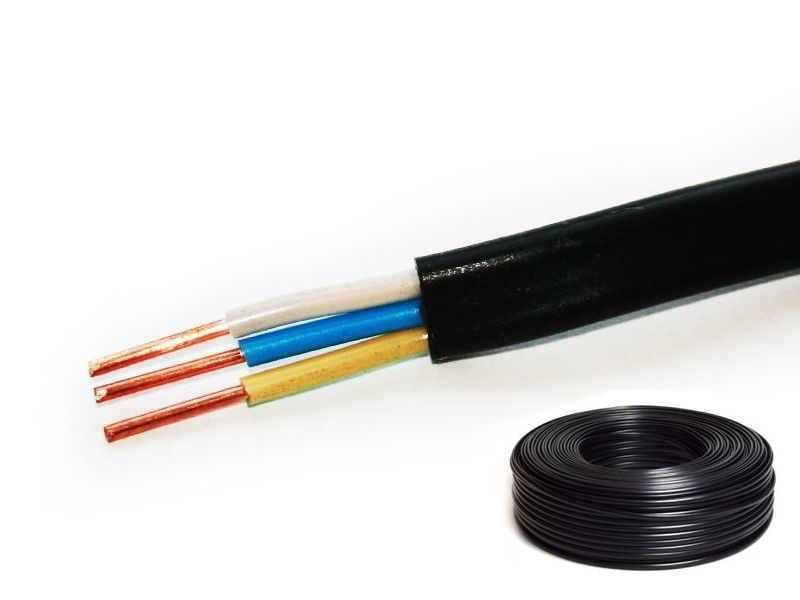

Кабель ВВГ – более пользующееся популярностью и распространенное кабельное изделие, модификации которого применяют для электромонтажных работ в квартирах и личных домах. Он соответствует российскей нормативной документации.
Можно выделить следующие типы кабеля ВВГ:
ВВГ – основной тип с поливинилхлоридной изоляцией и общей оболочкой;
ВВГнг – силовой кабель, который имеет изоляцию и внешнюю оболочку из негорючего ПВХ;
ВВГнг-LS – кабель, который имеет изоляцию и внешнюю оболочку из негорючего самозатухающего поливинилхлорида с низким выделением дыма и товаров горения;
ВВГнг-FRLS – негорючее кабельное изделие, с дополнительной защитой от огня.
Основной тип — кабель ВВГ имеет довольно малую стоимость, но не защищен от горения. Потому таковой кабель не применяют при устройстве электрической проводки в жилых зданиях. Для таких целей подходят модификации данного кабеля в выполнении «нг-LS».

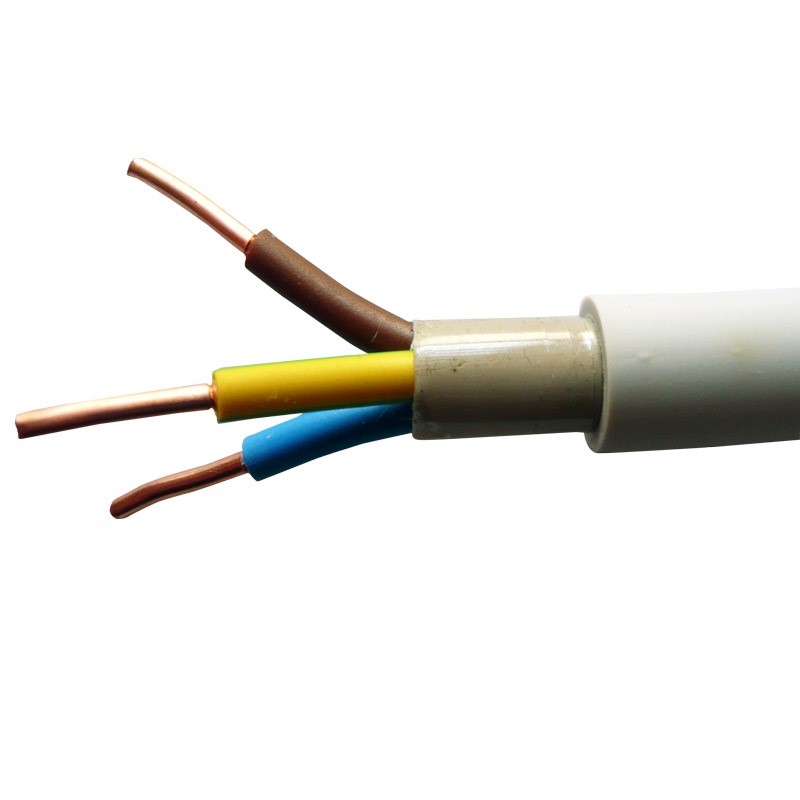

NYM делается на российских заводах по германской технологии и также соответствует ГОСТам и другим техническим документам по кабельной продукции. Конструктивно кабель NYM состоит из нескольких медных токопроводящих жил в изоляции из ПВХ пластиката, продольной негорючей изоляции и оболочки из ПВХ.
Кабель NYM имеет самозатухающие характеристики и при горении выделяет маленькое количество дыма, который не содержит вредных компонент. Он может употребляться для подключения домашних бытовых устройств и устройства электрической проводки в жилых зданиях.
Распространенные провода марок ПВС, ШВВП, ПВВП, ПУНП не применяются при устройстве электрической проводки и подключения массивных электрических устройств по следующим причинам:
ПВС – имеет многопроволочную жилу из-за чего может посильнее греться, что приводит к износу изоляции и, как следствие, к недлинному замыканию.
ШВВП, ПВВП – не имеют негорючей изоляции, также имеют маленький срок эксплуатации из-за многопроволочной жилы и узкой изоляции.
ПУНП – не подходит для современных нагрузок в виду их большой мощности для данного типа кабеля.
Данные марки проводов допустимо применять только для замены сетевого провода для стиральной машины. Частая ситуация, когда стандартной длины провода от стиральной машины до розетки не хватает.
Расчет сечения кабеля для стиральной машины
Для подключения стиральной машины также принципиально верно подобрать сечение электрического кабеля. Расчет сечения делается исходя из мощности электрического устройства согласно ПУЭ п.1.3.10 и таблицы 1.3.4.
Для того, дабы работать с данной таблицей и произвести верный расчет необходимо знать наивысшую электрическую мощность стиральной машины, которая указывается в паспорте на устройство. Средняя мощность современных стиральных машин варьируется от 2000 до 3000 Ватт.
Представим, что мощность стиральной машины 2300 Вт либо 2,3 кВт. Тогда, расчет будет смотреться следующим образом:
по закону Ома мощность приравнивается произведению напряжения на силу тока: P=UI, означает сила ток приравнивается I=P/U.
напряжение в сети принято 230В, тогда I=2300/230 = 10 А.

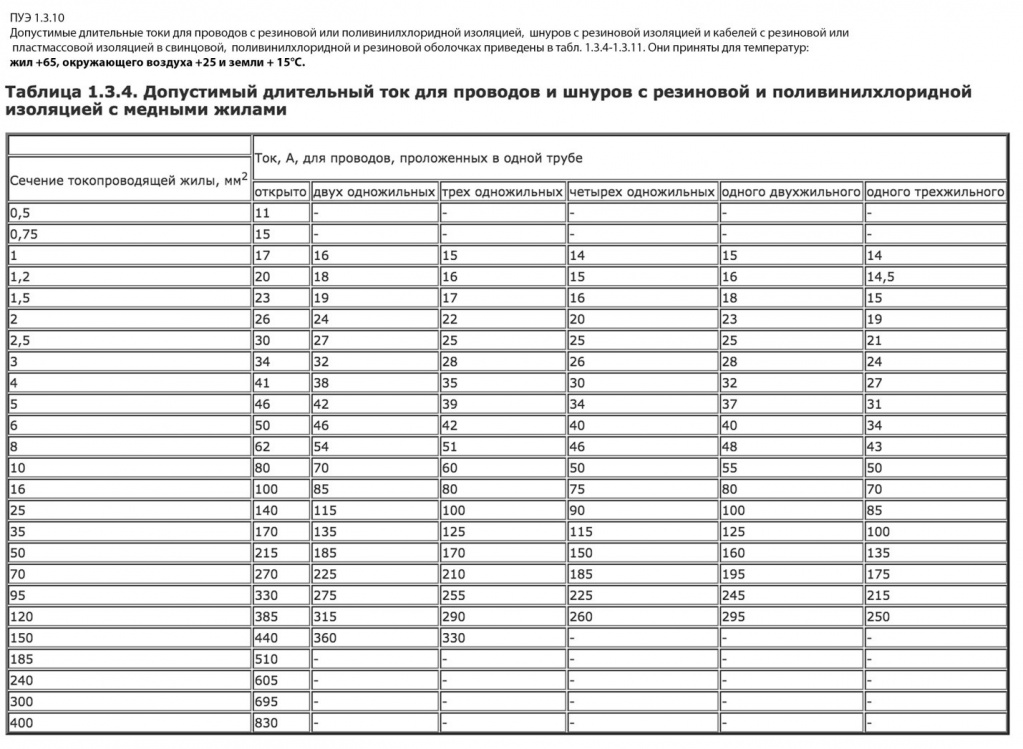

согласно таблице 1.3.4 ПУЭ подбираем кабель исходя из критерий прокладки (к примеру, трехжильный): нужное сечение токопроводящей жилы 1 мм 2 . Но так как к розетке обычно подключается не только лишь один бытовой устройство (либо в дальнейшем может быть установлена более мощная стиральная машина), то лучше взять припас по сечению и избрать 1,5 либо 2,5 мм 2 .
Выбор розетки

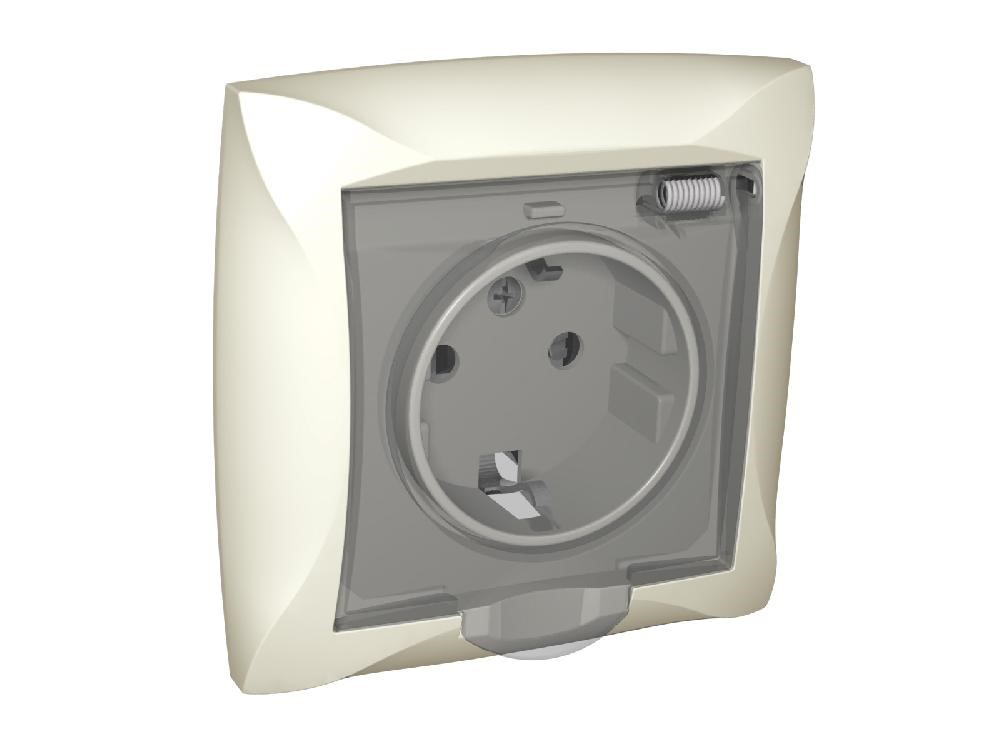

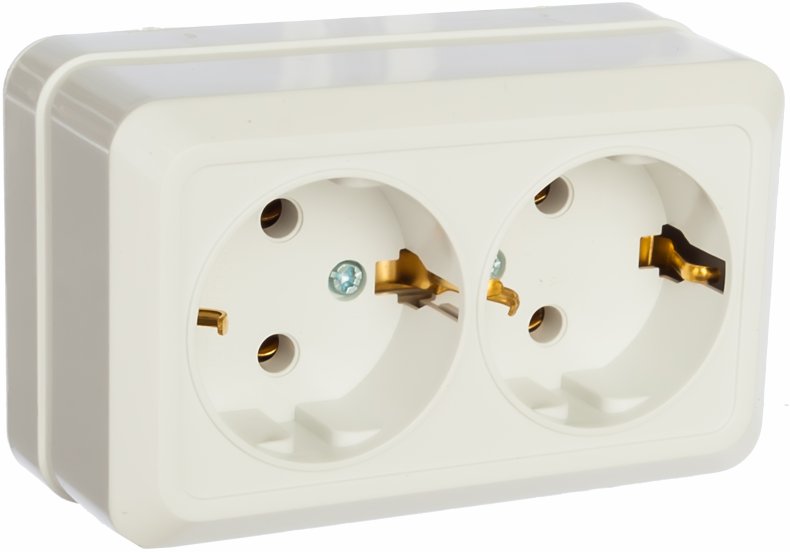

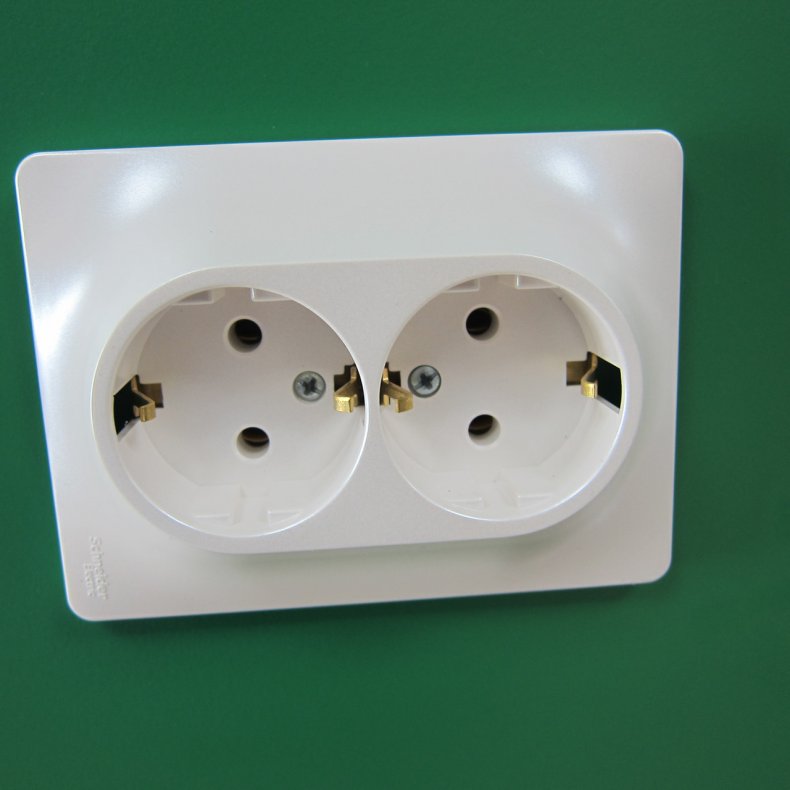

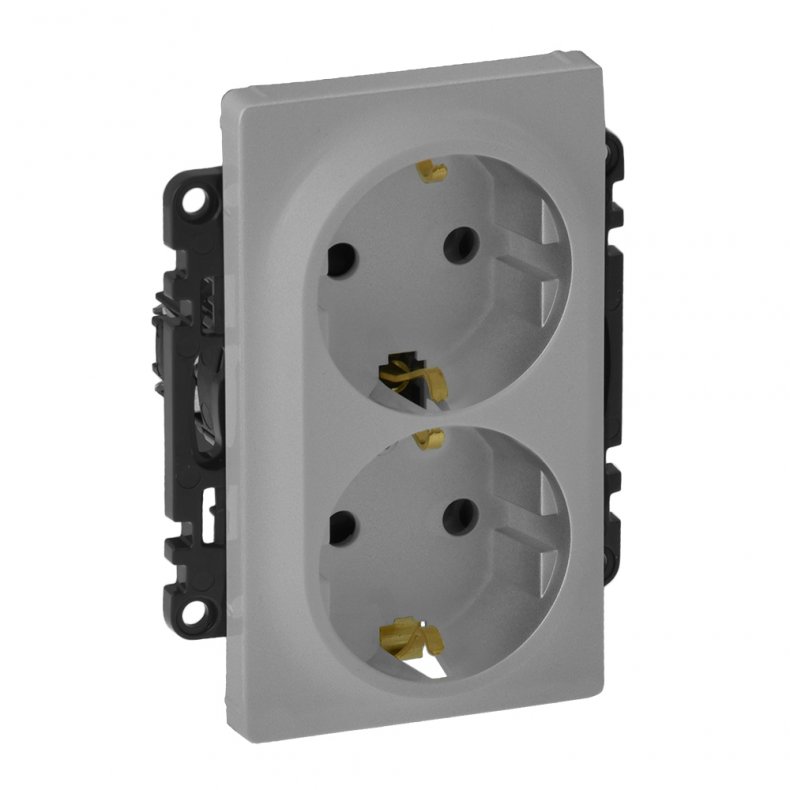

Для применения в санузлах идеальнее всего применять особые гидрозащищенные модификации розеток, которые выпускаются большинством производителей электротехнической продукции. Рекомендуется выбирать изделия узнаваемых производителей, к примеру: ABB, Legrand, Schneider Electric и других.
Исходя из критерий прокладки кабеля можно избрать как варианты сокрытой установки, так и затратные розетки с номинальным током 16А.
Заземление стиральной машины
Стиральная машина должна быть заземлена и иметь особые средства защиты человека от поражения электрическим током. Это связано с тем, что в процессе использования не исключен пробой фазы на корпус устройства (из-за износа изоляции, поломки либо повреждения кабеля снутри устройства).

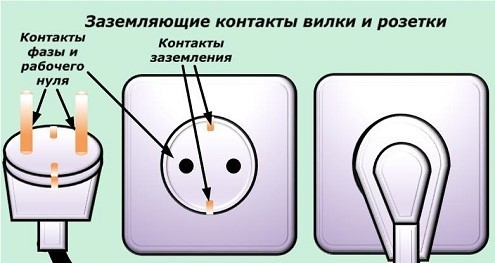

У всех стиральных машин контур заземления выведен на особый контакт на вилке питания.
В бытовых сетях имеется разная система устройства электрической проводки: трехпроводная (с заземлением) и двухпроводная (без заземления).
В трехпроводной системе к электрическому устройству прокладывается три провода: фаза, ноль и заземление. При пробое на корпус электрический ток «стекает» по заземлению, минуя человека и тем защищая его от удара током, в таких системах непременно внедрение устройств защитного отключения (УЗО).
В двухпроводных системах заземление не предвидено, потому для защиты от поражения электрическим током используют зануление в квартирном щите с дополнительным внедрением УЗО и подводят к электрическому устройству трехжильный кабель.

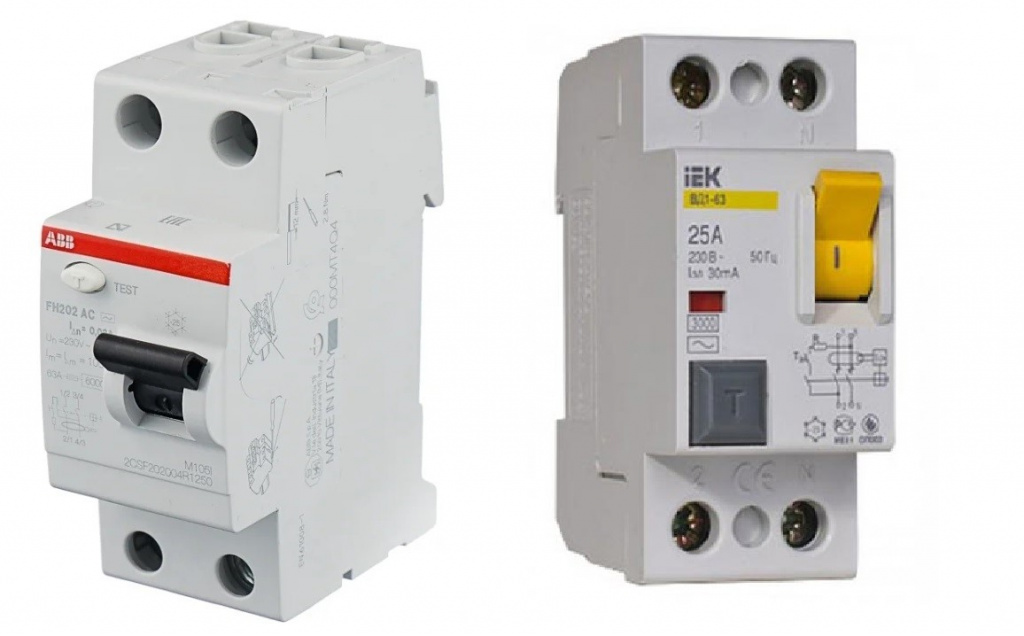

Выбор УЗО для стиральной машины
В трехпроводных системах в санузлах нужно непременно применять устройства, контролирующие утечки электрического тока. Для этого в квартирном щите устанавливают УЗО либо дифференциальный автомат. Данный устройство регистрирует утечку тока на корпус устройства и отключает всю защищаемую им линию.
В двухпроводных системах УЗО не может зарегистрировать утечку на корпус, но при прикосновении человека к неисправному устройству с корпусом под напряжением также регистрирует утечку и отключает линию.
Выбор УЗО происходит по номинальному току и току утечки:
Номинальный ток УЗО должен быть выше, чем номинальный ток вышестоящего автомата (для защиты самого УЗО);
Ток утечки для бытовых устройств должен быть 30 миллиампер, а для стиральных машин снутри ванных комнат – 10 миллиампер.
Исходя из всего вышесказанного для правильного подключения стиральной машины будет нужно:
Трёхжильный кабель ВВГнг-LS либо NYM с сечением токопроводящей жилы от 1,5 кв. мм нужной длины;
Гидрозащищенная розетка 16А от надежного производителя в нужном выполнении (внутренняя либо затратная);
Устройство защитного отключения (УЗО) с током утечки 10 миллиампер и номиналом выше, чем вышестоящий защитный автомат.
