Если прокладка кабеля в помещениях обычно не вызывает у монтажников заморочек, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.
Между домами коммуникации могут быть проложены 2-мя основными способами: под землей и по воздуху. Любой из этих методов имеет свои плюсы и свои минусы. В этой статье описан метод прокладки кабеля по воздуху. К плюсам этого метода можно отнести простоту прокладки (по сопоставлению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома существенно больше, чем в случае соединения по воздуху. К недочетам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, томные погодные условия, которые могут привести к досрочному выходу из строя кабеля, в случае повреждения наружной изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, или появлении трещинок в связи с погодными критериями кабель набирает воды и вызывает выход из строя оборудования (в данном случае может посодействовать только замена кабеля). Разглядим соединение 2-ух домов по воздуху. Тут и дальше условимся именовать такое соединение воздушкой.
Рис.1. Два дома соединенные воздушкой.
На рисунке: 1 — соединяемые дома, 2 — трос, 3 — информационный кабель (витая пара). Это достаточно грубая схема того, что должно получиться в итоге. Итак, если применять витую пару без троса снутри, то использование троса просто нужно (ветер, налипший влажный снег, лед делают большие нагрузки, кабель "витая пара" на них не рассчитан). В качестве троса идеальнее всего применить металлической провод с изоляцией. Сечение такового троса при разумной длине воздушки (наименее 80 м) довольно 1 — 1.5 мм2. Изоляция нужна, дабы исключить коррозию, которая может практически за год "перегрызть" металлической трос настолько малого сечения. Укреплять трос на доме нужно к чему нибудь крепкому (стальной арматуре, мачтам других кабелей и т. п.). Тут возникает следующий аспект. Нужно не допустить касания железного троса c железной арматурой на обоих домах сразу. У домов различные потенциалы, и потому по тросу будет течь ток, производя наводки на кабель витой пары, вероятны и некоторые другие противные последствия. Трос нужно заземлить. Трос естественно необходимо заземлить. Можно с одной стороны. Но это будет не идеальный вариант, еще наилучшим вариантом будет заземление троса с 2-ух сторон, но нужно или с одной из сторон заземлять через емкость (с другой жестко), или разрывать несущий трос по середине с помощью диэлектрика (к примеру из пластинки текстолита).
Сейчас о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень томные условия. Кабель, натянутый между домами находится в в особенности томных критериях. Потому я рекомендую для воздушки применять витую пару со специальной изоляцией для наружной прокладки. Совершенно, если таковой кабель будет залит компаундом (гидрофобом). Использование экранированных кабелей, на мой взор, является нецелесообразным. От скопления статического электричество в кабеле экран не выручит, но при всем этом кабеля с экраном стоят еще дороже. Для того, что бы спасти оборудование, присоединенное к воздушке от разрядов статического напряжения и от гроз, нужно применять особые устройства, так именуемые грозозащиты.

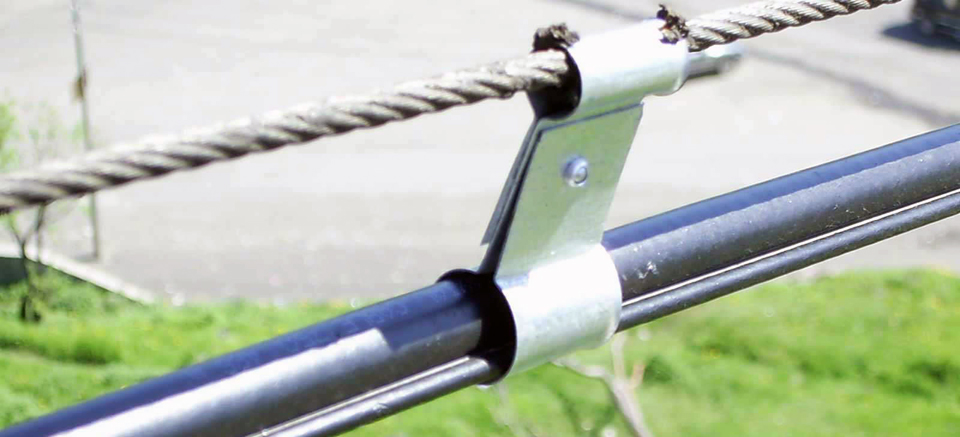

Итак вернемся к прокладке воздушки. Кабель витой пары заблаговременно нужно прикрепить к тросу. В качестве крепежных частей можно применять хоть какой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Более целенаправлено применять капроновые стяжки. С помощью капроновых стяжек (или других приспособлений) кабель витой пары крепится к тросу, при этом скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Нужно держать под контролем, дабы кабель немножко провисал, а то получится, что кабель к тому же трос держит. Но при всем этом нужно провисание это уменьшить до минимума (на рис.1 очень огромное провисание, изготовленное только для наглядности рисунка). Затягивать стяжки нужно сильно, исключая хоть какое скольжение кабеля относительно троса, но при всем этом нужно избежать повреждения кабеля очень сильной затяжкой крепежного элемента (нужно, дабы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).
Итак, сейчас перейдем конкретно к последовательности действий при прокладке кабеля:
1. Сначала приобрести кабель, трос, крепежные элементы (капроновые стяжки и т. п.). Длина троса более (b+l), где l — длина, добавляемая с учетом провисания троса и крепления к дому (рис.2).
Рис.2. Схематичный план воздушки.
2. Дальше на крыше дома 1 раскатываем кабель. Отмеряем длину провода, которая будет нужно от точки А до подключаемого в этом доме оборудования (естественно если не поджимает длина кабеля лучше дать припас) и отмечаем точку А на кабеле. Находим точку А на тросе. (отмеряем расстояние от точки крепления на дому 1 до точки А). Прокладываем трос вблизи с разложенным кабелем (точка А кабеля к точке А троса). Отмеряем на тросе расстояние (а+d) от точки А дома 1 (d учитывает, что во-1-х трос будет малость провисать, и во вторых что точки А домов 1 и 2 находятся на некотором расстоянии от края дома). Производим крепеж кабеля к тросу в протяжении приобретенного отрезка. Чел 1 и чел 3 натягивают трос (рис.3), чел 2 производит крепеж. Провисание кабеля относительно троса выполнить наименьшим.
Рис.3. Разработка крепления кабеля к тросу.
3. Итак, воздушка у нас практически готова к прокладке, часть свободного кабеля, который будет прокладываться по дому 2, аккуратненько скручивается в бухту и крепится к тросу с помощью скотча (это делается для того, дабы кабель не мешал во время прокладки).
Сейчас кабель готов. Можно продолжать.
Последнюю итерацию натяжения кабеля между 2-мя домами можно выполнить 2-мя методами: 1.За счет перетягивания кабеля через землю и его последовательного натяжения с крыши дома 1 2.Выстрелом с крыши дома два на крышу дома один забрасывается дротик с леской (с помощью арбалета либо специального газового ружья), к которой надвязывается конец кабеля на крыше один. После этого кабель растягивается стрелявшим за леску с крыши 2.
Подробное описание метода 1.
Нам пригодиться два "буферных" тросика (или веревки, капроноыей нити и т. п. главное, дабы выдержало вес кабеля и несущего троса). Накрепко крепим один конец троса к дому 1, 2-ой конец троса крепим к нашему буферному тросику 1, и спускаем буферный тросик 1 вниз с дома 1 (рис.4). Потом переносим конец этого тросика к дому 2 (аккуратненько огибаем деревья и другие высочайшие препятствия).
Итак, мы достигнули дома 2. С дома 2 опускается конец тросика 2. Концы тросиков скрепляются и начинаем затягивать скрепленный тросик на дом 2. Тянем потянем, тянем потянем короче перетягиваем конец троса со смотанным кабелем на дом 2. Натягиваем трос но не как струну, пусть немножко провисает. Крепим трос на дому 2, прокладываем кабель, заземляем трос.
Рис. 4 1-ый метод
Подробное описание метода 2.
С крыши дома 2 в сторону крыши дома 1 один их монтажников выстреливает из газового ружья дротиком с привязанной леской . Данный дротик должен быть подобран монтажником на крыше 1. После этого он привязывает леску к заготовленному кабелю, а монтажник на крыше 2 по сигналу готовности от монтажника на крыше 1 затягивает приготовленный кабель к для себя (рис.5)
Рис. 5 2-ой метод
Для реализации второго метода можно применять такую разновидность УЗК, как ружье для прокладки кабеля Laserline. Ружье снабжено лазерным прицелом. Катушкой лески длиной 465 метров. Дальность прицельного выстрела составляет 40м. Ружье снабжено газовыми баллонами с CO2 (Рис. 6)
Рис. 6 Ружье для прокладки кабеля LaserLine
Кабель для уличной прокладки по воздуху
По мере надобности организации прокладки кабеля по воздуху, можно использовать следующие виды проводников: ВБбШв, ВВГ либо провода ПВС и СИП.

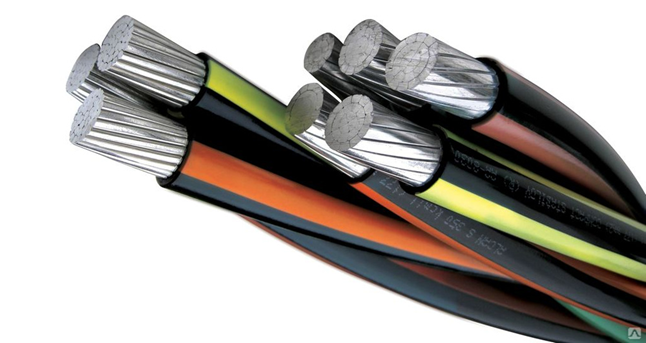

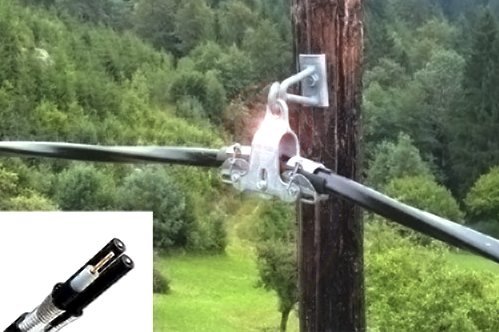

Это самонесущий дюралевый провод, имеющий изоляцию, выполненную из сшитого целофана. Но также есть модели, характеризующиеся металлической жилой, расположенной снутри алюминия. Главной сферой использования провода СИП является воздушные ЛЭП. Прокладка вероятна по воздуху без использования гофры благодаря тому, что проводник имеет изоляцию, устойчивую к воздействию ультрафиолета.
Установка СИП провода осуществляется с применением фурнитуры: разных зажимов, растяжек, также изолирующих коробок. А для того дабы соединить этот провод с медным вводом в дом, нужно применять болтовое соединение. Прокладка вероятна по воздуху либо по стенкам снаружи построек. Но при монтаже по стенке нужно применять негорючую гофру.
Достоинства СИП:
является устойчивым к воздействию ультрафиолета;
не нуждается в дополнительной подвеске либо использовании тросов;
характеризуется крепкой изоляцией.
Из числа недочетов этого провода стоит выделить только необходимость в использовании гофры при монтаже по стенке снаружи строения и пожароопасность. Прокладывать СИП снутри построек строго запрещено.

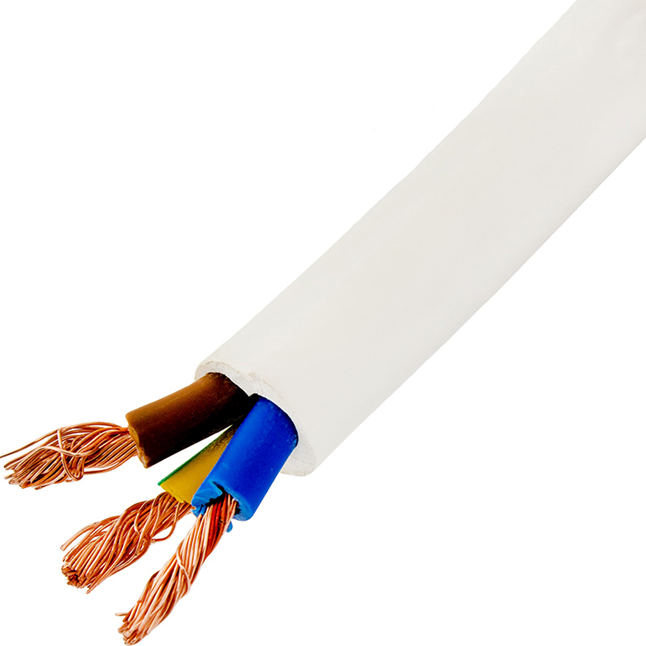

Провод ПВС
Это соединительный провод, характеризующийся наличием виниловой изоляции и многопроволочной медной жилы. При всем этом жил может быть от 2 до 5. Применяется этот вид изделий в качестве удлинителя для садовой либо огородной техники, электроинструмента и т.д.. Благодаря высочайшей гибкости этот провод прекрасно подходит для подключения к сети газонокосилки. Но для сотворения сети проводки этот провод не подходит, так как срок его службы не превосходит 6 лет.
Достоинства провода ПВС:
является устойчивым к перегибам, так как обладает высочайшей гибкостью;
имеет толстую изоляционную оболочку.
Недочет этого провода заключается в маленьком сроке службы, также в ограниченной сфере использования.

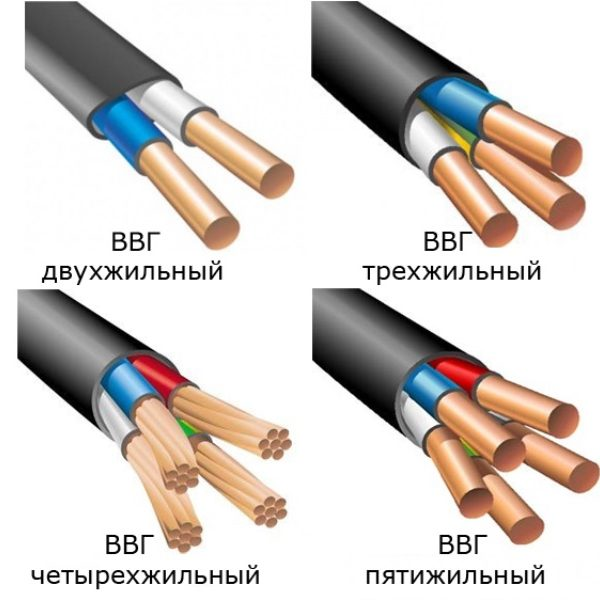

Кабель ВВГ
Это универсальный кабель для уличной прокладки по воздуху. Таковой кабель обладает виниловой изоляцией жил, таковой же оболочкой и не имеет брони. Жилы кабеля, которых может быть от 2 до 5, являются медными, но могут быть и дюралевыми. На сегодня существует много модификаций кабелей данной группы. Есть модели, которые не поддерживают горение и характеризуются низкими показателями выделения дыма, в том числе и токсического.
Прокладка кабелей ВВГ вероятна на тросе, снаружи построек, также в земле. Но особенностью этого проводника является потребность в дополнительной защите, а конкретно: в металлорукаве либо гофротрубе.
Если установка кабеля осуществляется по воздуху с внедрением гофрированной трубы, то нужно использовать голубую либо черную ПНД-гофру, изготовленную из полиамида. Также можно применять металлорукав, если кабель нужно провести по фасаду строения. Прокладка проводника в земле также должна сопровождаться внедрением защитной гофры – жесткой гофрированной ПНД трубы.
Основным преимуществом кабеля ВВГ является широкая сфера использования. Это самый пользующийся популярностью кабель для уличной прокладки по воздуху. Также он длительно служит при наличии нужной защиты. Если кабель ВВГ имеет металлической трос, то к его маркировке добавляется литера С. Применяется кабель ВВГС в главном в ангарах для воздушной прокладки, но снутри помещения.
Кабель ВБбШв
Это медный кабель, имеющий от 1 до 5 жил, виниловую изоляцию и броню без подушки. Употребляться этот кабель может для уличной прокладки в грунте без использования защиты. Также можно выполнить установка по стенке строения с внедрением лотков. Использовать защитные трубы можно при прокладке кабеля под дорогой. Главными плюсами кабеля ВБбШв можно считать:
отсутствие неотклонимого требования к наличию дополнительной защиты;
высочайшие прочностные свойства, другими словами устойчивость к механическому воздействию.
Но данный кабель обладает и некоторыми недочетами. К примеру, он достаточно неловкий в монтаже, так как имеет большой вес. Не считая этого броня нуждается в заземлении.
Таким макаром, можно применять таковой кабель для уличной прокладки по воздуху:
- ВВГ и его модификации (нуждается в защите);
- СИП (допускается прокладка без применения троса);
- ВБбШв (можно прокладывать без дополнительной защиты);
- ПВС и другие виды проводов, играющих роль удлинителей.
Что следует учесть при уличной прокладке кабелей:
- хоть какой проводник, эксплуатируемый под открытым небом, нуждается в защите от ультрафиолета, потому он обязан иметь специальную защитную оболочку;
- изоляция кабеля не должна разрушаться под воздействием низких либо больших температур уличной среды;
- в случае, если установка осуществляется в климатическом регионе, характеризующемся повторяющимися гололедами, стоит принимать в учет, что вес кабеля в итоге оледенения может значительно возрости.
На сегодня есть не только лишь кабели для уличной прокладки по воздуху, но также и для монтажа в земле либо по стенкам снаружи построек. Выбор типа проводника находится в зависимости от способа прокладки и сферы его использования.
