Витая пара для наружной, уличной прокладки либо наружный уличный кабель предназначен для внешней проводки вне помещения, на улице и открытых незащищённых местах. Особая оболочка чёрного цвета изготовлена из целофана высочайшей плотности, что даёт высшую защиту от температурных воздействий и неблагоприятных погодных критерий наружной среды, а так же устойчива к ультрофиолетовым лучам и низким температурам от -40С. При всем этом уличная витая пара не теряет собственных черт и соответствует требеваниям для построения локальных сетей, веб сетей и передачи данных.

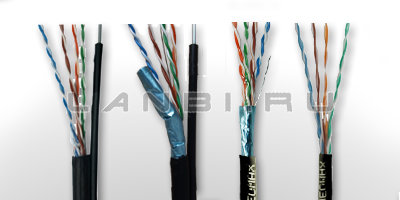

Наружняя витая пара (outdoor) бывает неэкранированная (UTP) и экранированная (FTP, SFTP), а для навесной проводки между опорами либо зданиями c железным троссом.
Поставляется на катушках и имеет стандартную длину 305м.

Тип кабеля: неэкранированная наружняя уличная UTP (4х2х0,5);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м. 7172c

Тип кабеля: без экрана с троссом уличная UTP (4х2х0,5);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета; тросс д. 1,2мм
Упаковка и малая партия: барабан бухта 305м, 7175c

Тип кабеля: категория 6 наружняя уличная UTP (4х2х0,57);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (23 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м.9641c

Тип кабеля: наружняя уличная витая пара FTP 4 пары (4х2х0,5);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м. 7176c

Тип кабеля: экранированная наружняя витая пара FTP (4х2х0,5);
Использование: для наружной проводки с троссом (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета; тросс д. 1,2мм
Упаковка и малая партия: барабан бухта 305м, 7177c

Тип кабеля: наружняя уличная витая пара SFTP 4 пары (4х2х0,5);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м. 7472c

Тип кабеля: наружняя уличная витая пара STP 4 пары (4х2х0,5);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м. 7198c

Тип кабеля: неэкранированная наружняя уличная UTP (4х2х0,51);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м.

Тип кабеля: без экрана с троссом уличная UTP (4х2х0,5);
Использование: уличный для наружной проводки (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м, тросс д. 2мм.

Тип кабеля: экранированная наружняя витая пара FTP (4х2х0,5);
Использование: для наружной проводки с троссом (+60C, -40C);
Проводник: цельный (24 AWG) медный одножильный (solid);
Цвет оболочки: (PE) целофан темного цвета;
Упаковка и малая партия: бухта 305м, тросс д. 2мм.

Что необходимо держать в голове при прокладке кабеля по воздуху

Хоть какой проф монтажник управится с укладкой электрической проводки снутри помещений, но прокладка кабеля по воздуху фактически всегда вызывает определенные задачи и трудности.

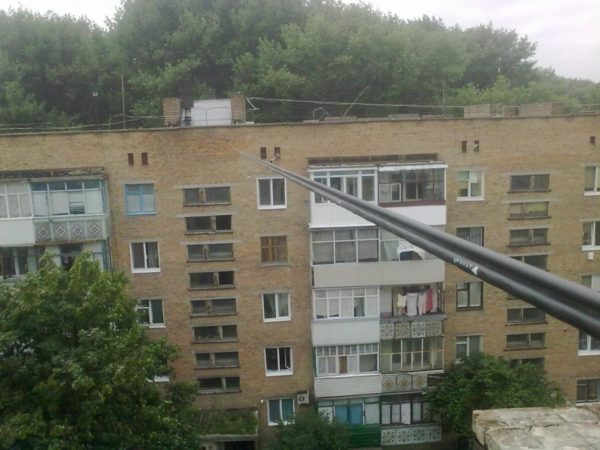

Есть два главных способа, позволяющих провести коммуникации между зданиями — по воздуху и под землей. В каждом случае есть определенные плюсы и недочеты.

слабенькая устойчивость к статическому электричеству и грозовому уровню;
необходимость высочайшей прочности и стойкости к томным погодным условиям;
возможность своевременного выхода из строя, что может быть связано с трением о другие предметы либо растрескиванием из-за набора воды.

Но есть особенные советы по выбору материалов, технологии монтажа и эксплуатации, дозволяющие нивелировать все перечисленные недочеты.

Область использования

Прокладка кабеля по воздуху вероятна в электрических сетях, напряжение которых не превосходит 1000 В, что соответствует правилам ПУЭ. Большая часть схожих процедур осуществляется для соединения 2-ух построек либо строения с линией электропередач, при всем этом расстояние между объектами должно быть маленьким. Данный вариант подходит во всех случаях, когда нет способности расположить опоры ЛЭП либо вырыть траншеи, или заказчики желают сберечь, так как установка проводки под землей с денежной точки зрения никогда не будет целесообразным.

Данные технологии могут применяться для обустройства систем освещения снутри помещений с высочайшими потолками, к которым относятся производственные цеха и большие склады. Особые тросовые растяжки позволяют организовать высококачественное уличное освещение.

Обладатели пригородных либо личных домов могут избежать трудозатратной работы по выкапыванию траншей, так как намного экономичнее и проще протянуть кабель по воздуху от основного распределительного щита до многих хозпостроек, включая мастерскую, гараж, летнюю кухню либо баню.

Благодаря наличию троса можно прокладывать как трехжильную электрическую проводку маленькой мощности, так и кабель с огромным сечением, созданный для питания сильной техники.

Предварительные работы

Любые монтажные работы начинаются с предварительного шага, включающего проведение расчетов. Для начала следует подсчитать нужное сечение провода. Данная черта впрямую находится в зависимости от общей мощности коммутируемых электрических устройств. После чего необходимо измерить расстояние от 1-го подключаемого объекта до распределительного щитка. Принципиально учесть подъемы и повороты кабельной полосы.

Как будут завершены прошлые подсчеты, можно перебегать к выбору троса. Этот элемент системы должен выдержать нагрузку устанавливаемого кабеля на каждом участке трассы. Дабы избежать обрыва полосы при внешней прокладке, для расчета прочности троса и других крепежных деталей берут вес кабеля, помноженный на три. Фактически всегда довольно взять покрытый цинком трос поперечником 4,5 либо 6,7 мм. Для струнного способа подходит железная либо горячекатаная лакированная проволока, толщина которой составляет более 5 мм.

Выбор поперечника и материала троса

Покрытыя цинком железная проволока подходит для опор, расположенных на расстоянии менее 6 м. При условии, что вес проводки невелик, ее поперечник можно составлять 2-3 мм. Если расстояние между опорами выше, в особенности более 10 м, применяют тяжкий кабель, непременно следует избрать покрытый цинком трос поперечником около 6 мм. Он способен выдерживать нагрузку кабеля, сечение которого добивается 10 кв. мм. Изделия огромных размеров в личных домах применяются изредка, что связано с отсутствием необходимости в большой мощности. Обозначенный выше трос может употребляться для монтажа томного кабеля с последующим креплением 5-6 уличных фонарей, снаряженных легким корпусом.

Читайте по теме: Земля в сети с изолированной нейтралью

Для подсчета веса кабеля смотайте его и воспользуйтесь обыкновенными весами. Эта величина может быть рассчитана по марке изделия, обозначенной в техническом паспорте. Там вы отыщите вес кабеля на 1 м длины. Остается помножить данную величину на протяженность кабельной трассы, в итоге станет понятно, какую нагрузку он будет оказывать на железную проволоку либо трос.

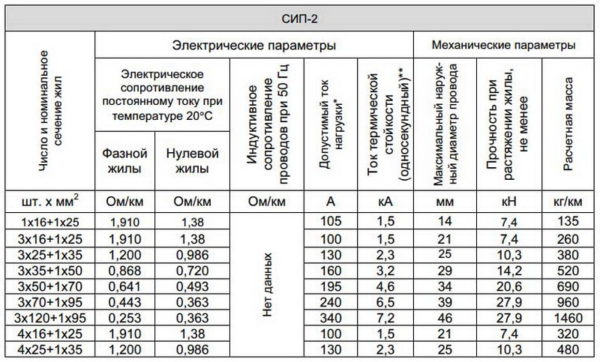

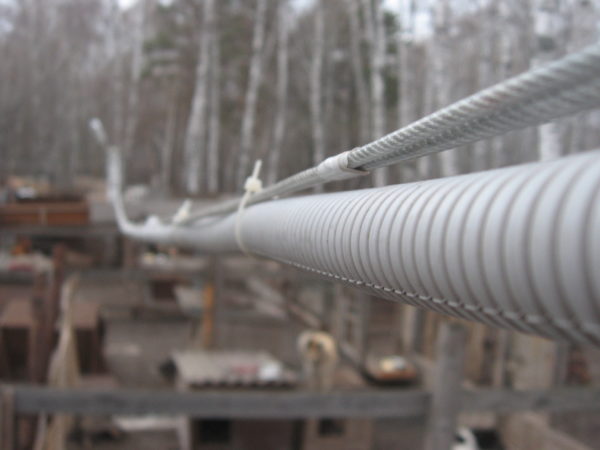

В бытовых критериях может употребляться кабель сокрытой проводки. Для защиты изоляции довольно упрятать его в гофрированную трубу малого веса. В вебе и разных справочниках много таблиц, которые позволяют найти вес кабеля, исходя из его марки. Есть и особые калькуляторы.

Для огромных нагрузок тока рекомендуется использовать изделия, созданные для воздушной прокладки:

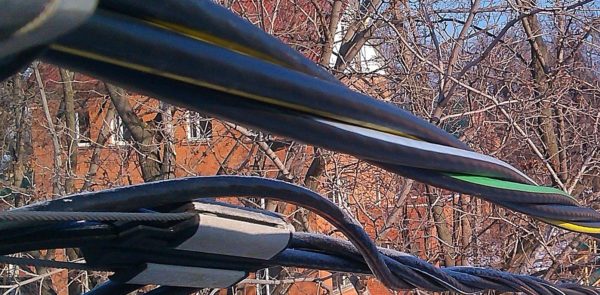

кабель марки АВТ и АРТ со интегрированным несущим тросом;
АВРГ, АПВГ и АВВГ, крепящиеся к железному тросу.

Крепление кабеля к тросу: опорные и натяжные элементы проводки по воздуху

Существует несколько крепежных частей, применяемых для монтажа на стенки построек и других объектов для фиксации тросовой растяжки. Конструкция грядущего крепления находится в зависимости от материала и габаритных размеров троса.

Перечислим несколько разновидностей:

Натяжной болт, крюк и анкер. Такая комплектация подходит для гибкого многожильного кабеля, который может прокладываться с помощью катаной металлической проволоки поперечником 6 мм.
Несколько анкеров для натяжки струн малого поперечника подходят для легкого кабеля, сечением которого не превосходит 6 мм, а расстояние между коммутируемыми объектами — 10 м. При всем этом недопустима установка осветительных устройств.
Особые анкера для тросов и проволочной катанки могут выдерживать томную электрическую проводку, соединяющую объекты на всех расстояниях с шагом опор до 12 м.

Также есть крепления, дозволяющие соединять две параллельные полосы. Одна применяется для организации электроснабжения, другая — для установки осветительных устройств. В первом случае осуществляется установка силового кабеля сечением 10-35 кв. мм, во 2-м — осветительных устройств и распределительных коробок, содержащих медные провода 2,5-4 мм.

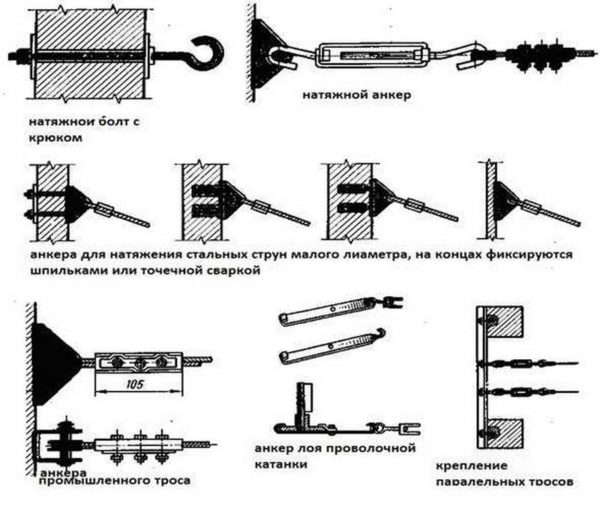

На рисунке ниже вы сможете ознакомиться со всем многообразием крепежных частей, применяемых для монтажа проводки по воздуху:

Требования к установке концевых креплений и особенности монтажа

Очень не рекомендуется фиксировать концевые/крепежные элементы к кровле либо декоративной обшивке строения. Если применяется трос, который должен выдерживать значительные нагрузки, то для крепления следует пользоваться железными пластинами, установленными на несущих стенках с последующим стягиванием с помощью сквозных болтов.

Над пешеходными зонами кабельные полосы должны прокладываться на высоте не ниже 2,7 м, проезжими частями — 6 м. Анкера струн для легкой нагрузки можно стягивать ординарными шурупами по бетону.

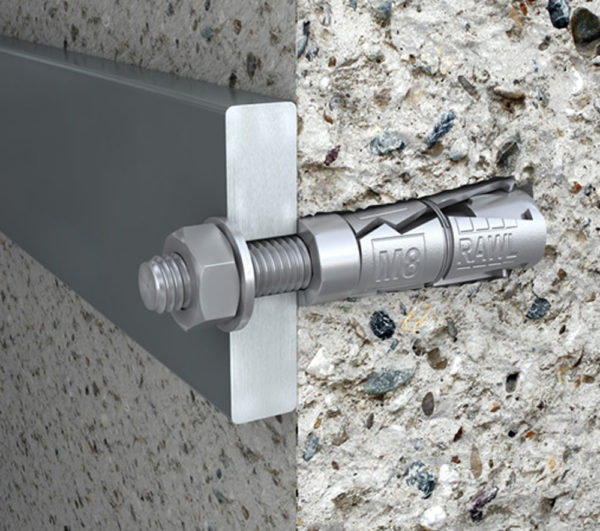

Наилучшим вариантом считается закладка натяжных анкеров в стенки строения еще при его строительстве, но на практике таковой подход применяется очень изредка. Потому в предстоящем приходится создавать отверстия в стенках с помощью перфоратора. Ниже концевого крепления устанавливается железная пластинка, снаряженная болтовым контактом для заземления. Опускается она обычно на 20-30 см. С катаной проволокой для заземления пластинка соединяется с помощью сварки. Можно выполнить заземление, применив медный проводник сечением от 2,5 кв. мм.

Разработка монтажа

После проведения расчетов и покупки материалов с необходимыми техническими параметрами приступают к установке анкеров и других крепежных частей электрической проводки. Почти всегда обходятся железными пластинами, которые стягиваются особыми шпильками. К ним привариваются кольца, нужные для крепления троса. Натяжение дает возможность избежать провисания за счет равномерного рассредотачивания нагрузки по стенке.

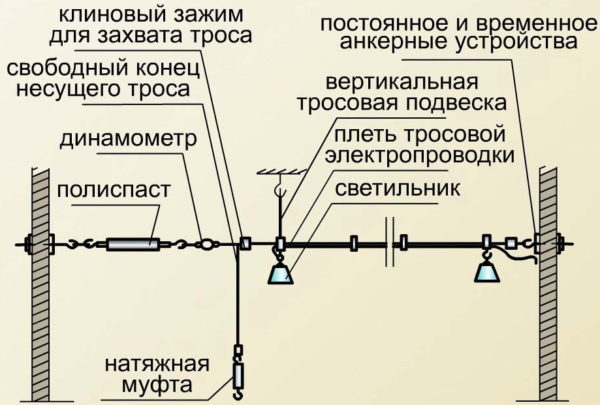

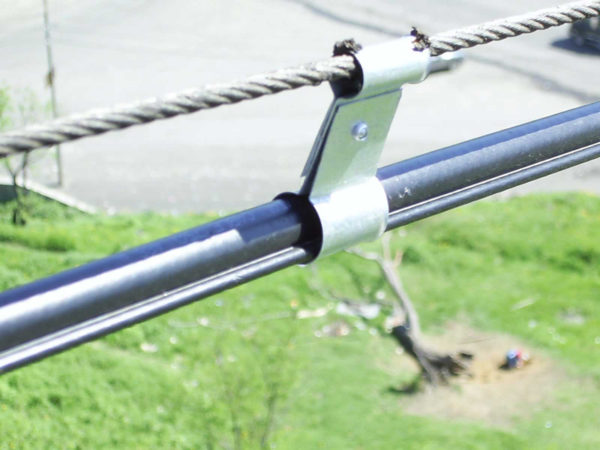

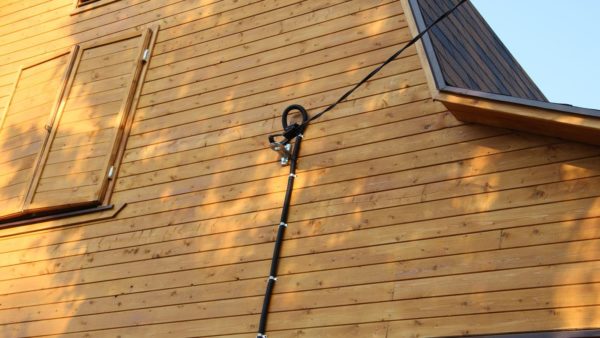

Один конец троса крепится с помощью петлевых зажимов. Потом винтообразные муфты крепятся ко второму концу, дабы, например, натянуть трос между столбами и довести до состояния струны. Особый бандаж применяется для подвязки кабеля к струнам. Для монтажа тросовой проводки на улице подходят обыденные пластмассовые хомуты, полосы покрытого цинком железа либо проволоки. Расстояние между креплениями провода к тросу не должно превосходить 0,6-0,8 м.

Самодельный скользящий подвес

В строй магазинах продаются различные подвесы для тросовой проводки. Но при маленьком объеме работ возможно обойтись своими силами, создав самодельный крепежный элемент.

Для этого будут необходимы:

кусачки;
круглогубцы;
покрытыя цинком проволока из стали (лучше более эластичная);
стержень, поперечник которого выше данной величины монтируемого кабеля.

Используя кусачки, сделайте несколько отрезков проволоки длиной 25-30 см. Возьмите круглогубцы и сделайте воздушную петлю посреди каждого из них. Ее поперечник должен быть равным величине прокладываемого кабеля, так как следующий шаг — продеть его через «кольца».

Намотайте проволоку на стержень, дабы сделать составляющие для фиксации кабеля к тросу. Для начала намотайте один, потом — другой конец. Шаг получившейся спирали должен составлять порядка 20 мм. Благодаря этим действиям вы создадите самодельный кабельный подвес.

Для прокладки кабеля по воздуху закрепите трос, потом разместите подвесы с шагом 50-80 см и проденьте через них кабель. После чего свободный конец троса фиксируют на втором здании.

Можно ли поменять трос канатом

Если кратко, то нельзя. Канат не обладает подходящими качествами и свойствами, так как при воздействии негативных причин окружающей среды изделия из ткани стремительно выходят из строя. Канат поддается растягиванию, просто перетирается и рвется. Из-за низкой прочности происходят провисания, а обрыв провода приведет к созданию электро- и пожароопасной ситуации.

На теоретическом уровне установка кабеля по воздуху легче, чем организация подземных коммуникаций. Но на практике он связан с соблюдением принципиальных требований и выполнением работ, которые под силу только квалифицированным и опытным электрикам. Мельчайшие ошибки могут привести к понижению безопасности кабельной полосы, потому рекомендуется обратиться к проф мастерам хотя бы для консультации.
