Кабель для подключения духового шкафа

Современные духовки являются сильными потребителями электроэнергии, и вот если их встройка в кухонный гарнитур не представляет никакой трудности, то подключение духовых шифанеров к электросети предполагает выполнение ряда требований и повышенное внимание к этому процессу.

До того как приобрести оборудование, нужно разобраться с тем, какой духовой идеальнее всего, и как его устанавливают. Необходимо отметить, что это довольно непростой процесс, к которому нужно подойти с большой ответственностью и вниманием.

Разновидности

Сейчас различают.

2. По нагреванию или способу нагрева:

• газовые;
• электрические.

1-ый вариант имеет выключатель. Включить оборудование можно при помощи всего одной кнопки. Функционирование может быть только вкупе с варочной панелью, другими словами в паре с плитой. Касаемо независящего типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается любая интенсивно применяемая функция духовки.

Что касается газовых духовок, то они больше подходят для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, необходимо подчеркнуть, что подключить духовой шкаф без вилки к работе довольно трудно, идеальнее всего доверить этот процесс спецам. Схожий вид техники оснащён соплами конфорок, которые размещены понизу духовки.

Если вы приостановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она довольно ординарна, что позволяет выполнить подсоединение без помощи других, без сторонней помощи.

Как подключить газовую духовку

Сейчас подключение газовых духовых шифанеров делается с помощью 2-ух вариантов соединяющих деталей, а конкретно:

• гибкие шланги;
• негибкая трубка, которая сделана из медного либо железного сплава.

Запомните, что устройство рекомендуется устанавливать конкретно под столешницей. За счёт этого вы сэкономите свободную площадь и правильно распределите кухонный гарнитур.

До того как подключить газовую духовку, нужно разобраться с разводкой вышеуказанных шлангов:

• подсоединение с помощью специального разъёма, размещенного неподалеку от оборудования;
• после того как все работы завершены, нужно убедиться в том, что трубки не перегнулись, а горючее без препятствий поступает к устройству;
• при подключении газового духового шкафа учтите, что длина шланга не должна превосходить два метра;
• общее число соединений – малое.

Подключение газовой духовки происходит в несколько шагов.

1. Определяется тип духовки.
2. Проводится подключение и пробный запуск.
3. Принципиальный шаг – подключить технику к газу.

Принципиально учесть то, что подключать газовую духовку можно лишь на участках трубопроводов, расположенных неподалеку от крана, с помощью которого можно регулировать подачу этого горючего вещества.

Как верно подключить интегрированный электрический духовой шкаф

До того как подключить электродуховку, следует убедиться, что она размещена в подходящем месте, все аспекты и аспекты строго соблюдены. Если ваш дом или квартира была построена много годов назад, и там применяется дюралевая проводка, нужно выполнить прокладку медных трёхжильных проводов.

Существует несколько способов того, как можно подключить духовой шкаф к электросети.

1. С помощью сетевого шнура.
2. Без применения шнура.

Подключить встроенную технику принципиально безошибочно, так как это может быть чревато серьёзными последствиями.

Особенности подключения

Сначала, необходимо отметить, что подключение электрических духовок не представляет особенной трудности, так как в данном случае отсутствуют газовые шланги. Без помощи других подключить духовой шкаф к сети в 220 вольт можно только в этом случае, если вы владеете теоретическими и практическими познаниями выполнения этого процесса. Некорректно выполненная работа чревата замыканиями и пожарами.

Подключение к электросети своими руками должно производиться со серьезным соблюдением некоторых правил, включая непременное облагораживание заземления.

Сечение провода

Задаваясь вопросом о том, как верно подключить духовой шкаф, нужно направить внимание на ряд аспектов, включая сечение и состояние проводки. Запомните, что подключать плиту нужно исходя из советов, обозначенных в аннотации. К примеру, подсоединённая духовка, имеющая интегрированный парогенератор, обязана иметь провод с сечением более 4 мм квадратных.

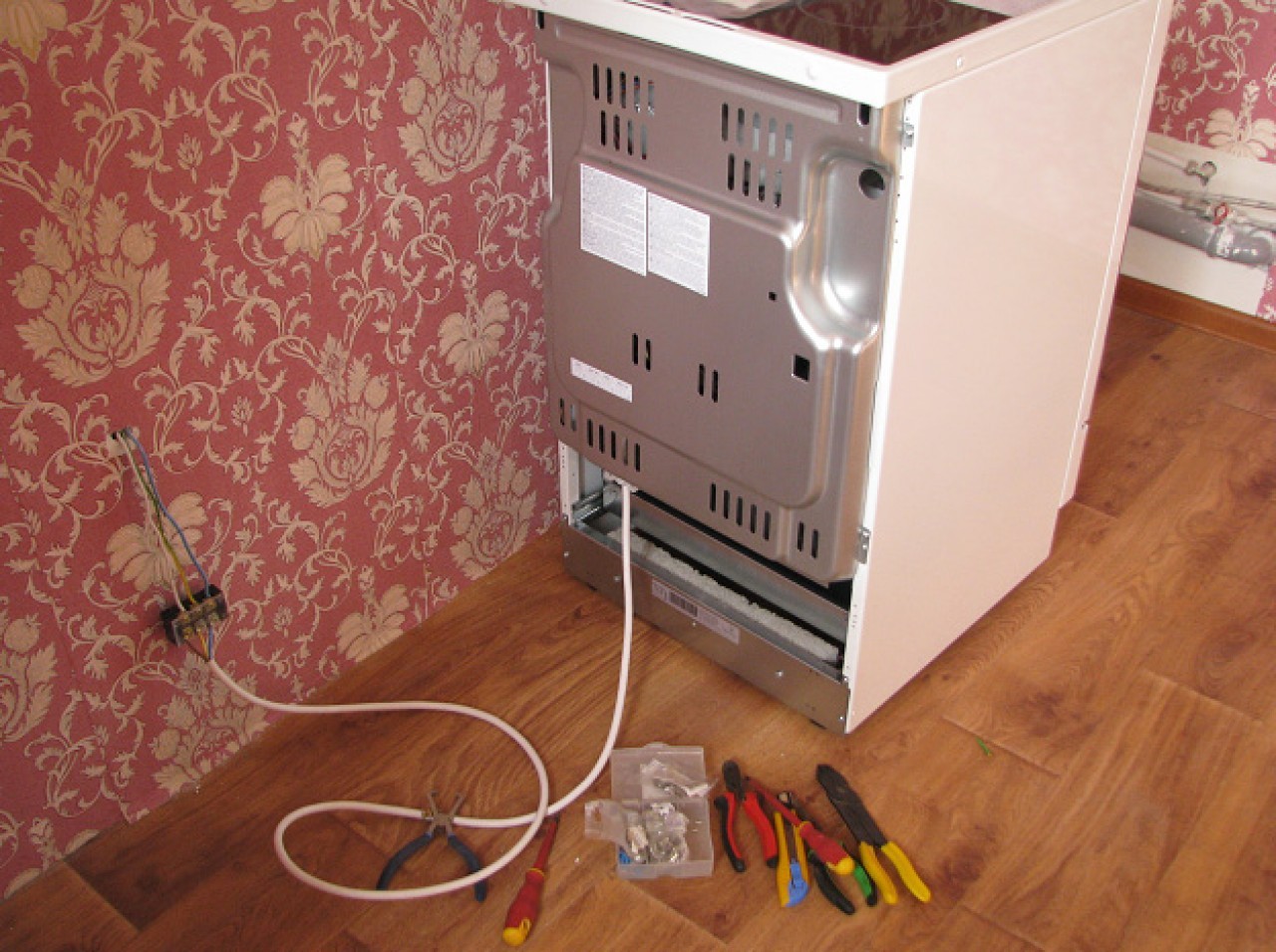

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень принципиально соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что здесь принципиально учитывать состояние сети, также убедиться в отсутствии скачков напряжения тока. Так как, в неприятном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что принципиально соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно выполняться только при наличии трёхконтактной вилки, также при наличии заземления. Также стоит держать в голове о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, для вас не нужно подсоединять её без помощи других. В Москве есть много обученных профессионалов, которые посодействуют для вас выполнить подключение вилки к духовому шкафу.

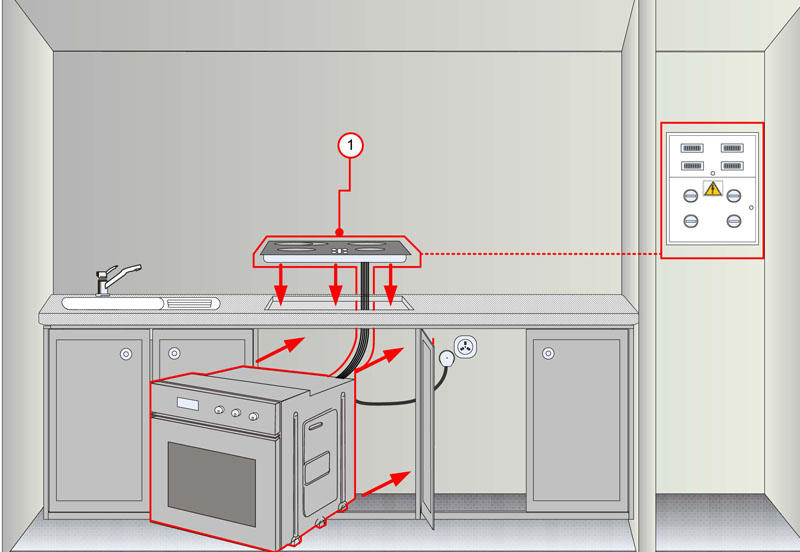

Варианты прокладки проводки

Существует два главных метода, как подключить электрический шкаф:

1. Выведение через кабельный канал.
2. Протягивание полосы в особом плинтусе.

Не запамятовывайте, что подключённый шкаф к электросети принципиально проверить на предмет обычного функционирования.

Спецы советуют ставить автомат, который играет роль обеспечения безопасности оборудования от перегрева. Встроить УЗО во встраиваемую технику нужно, так как таким макаром вы можете защитить устройство от вероятного замыкания. Другими словами при появлении скачка напряжение автомат произведёт автоматическое выключение устройства.

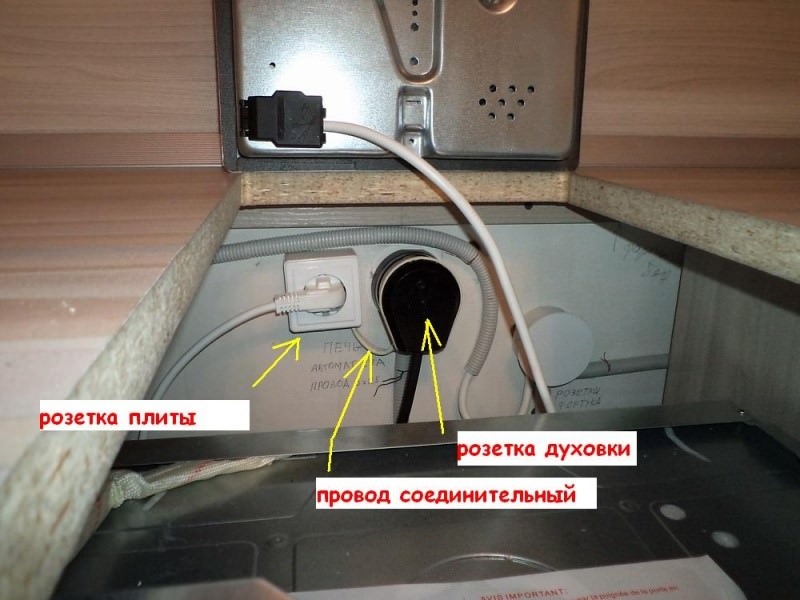

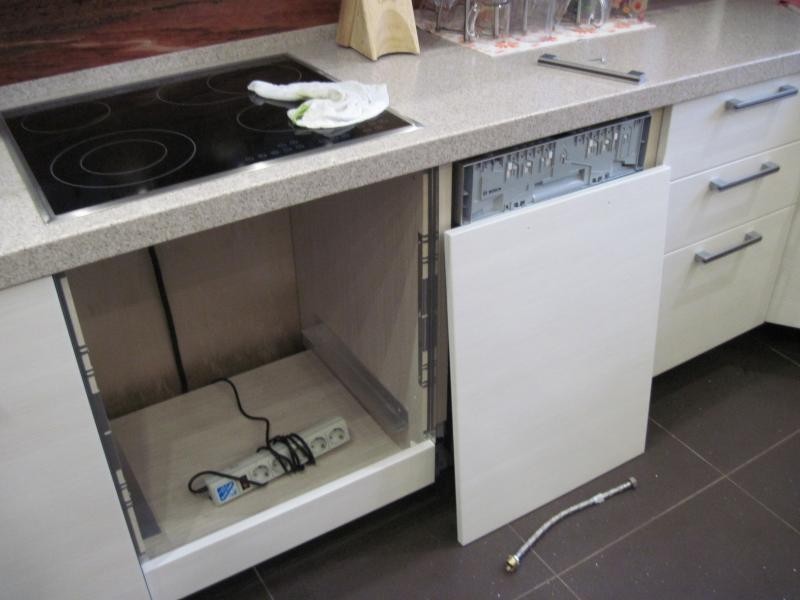

Выбор места для розетки

Необходимо отметить, что для того, дабы подключить духовку в розетку, нужно избрать правильное место для её расположения. Расстояние от электрической духовки к розетке должно быть таким, дабы от шнура оставался припас. Вилка, исходящая от духового шкафа, должна с лёгкостью доставать до розетки. Не забудьте поставить автомат на духовку.

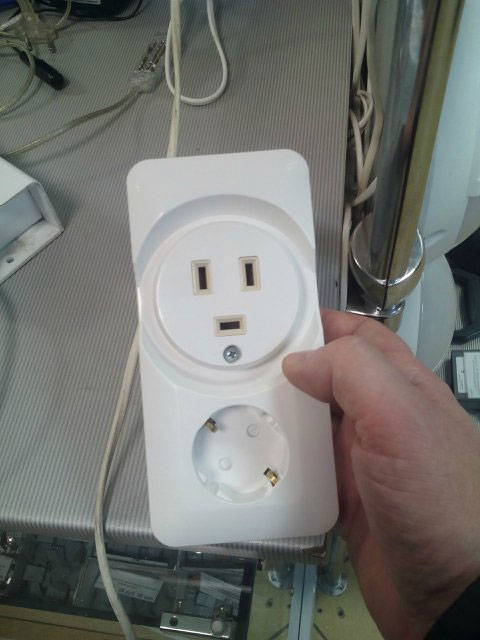

Какая розетка нужна для духового шкафа

Учтите, что выбор розетки, к которой планируется подключить оборудование, должен исходит из технических черт техники. Электрический шкаф подключается исходя из количества фаз. В большинстве случаев встречается однофазовый вариант, пореже – трёхфазный.

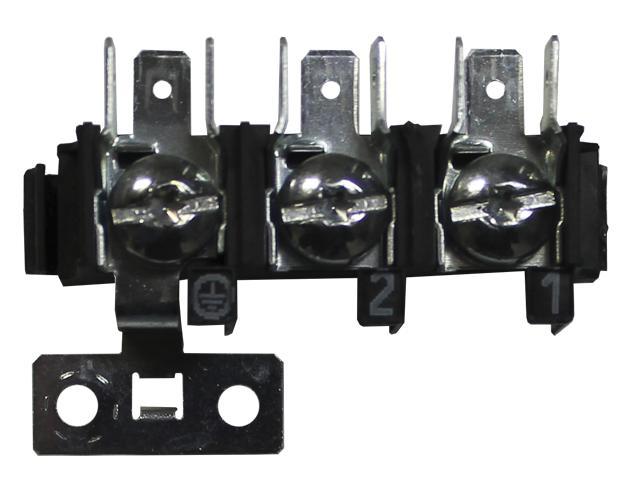

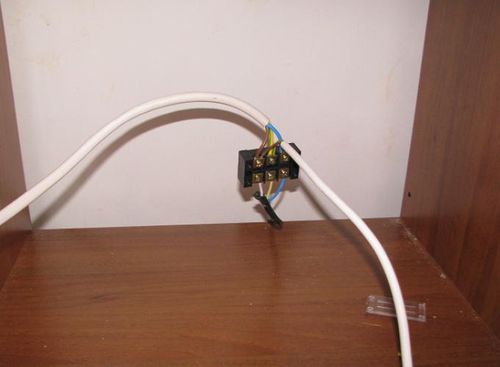

Установка клеммной колодки

Для того дабы подключить электрическую духовку, нужно применять клемму-колодку. Таким макаром обеспечивается надёжное и неопасное подключение к электроэнергии. Но существует минус в подключении встраиваемой духовки через колодку – сложное размыкание цепи.

Установка духового шкафа

До того как установить и выполнить его подключение, нужно пристально изучить все аспекты монтажа автомата, оценить свои способности и по необходимости пользоваться помощью высококвалифицированных профессионалов. Подключение электрического духового шкафа к электросети либо газового к источнику газа, нужно начинать с того, что подготавливается ниша для его грядущего расположения.

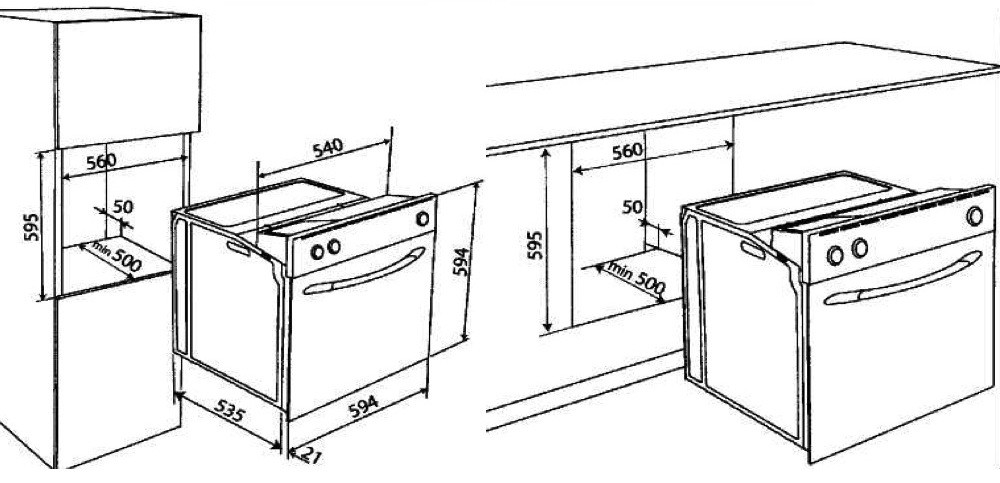

Подключение электродуховки будет правильным, если при установке учитывать такие расстояния:

• 40 мм – от задней стены;
• 50 мм – от левого и правого края;
• 90 мм – от низа духовки.

Очень принципиально, дабы отсутствовали перекосы, так как оборудование стремительно сломается из-за некорректно распределённого тепла. Для правильного выполнения работ по установке духового шкафа нужен уровень. Также есть риск того, что может затлеть древесная мебель, что, в свою очередь, может привести к появлению реального пожара.

Если вы решите подключить без помощи других, то принципиально изучить все аспекты, связанные со встраиванием в ту либо иную мебель. Запомните, что подключение встраиваемого духового шкафа впрямую зависит и от варианта варочной панели, и от материала кухонного гарнитура.

Проверка

Заключительным шагом подключения духовки к обыкновенной розетке является проведение проверки функционирования и её 1-ый запуск. Для этого довольно подключить вилку в розетку и убедиться, что всё работает исправно.

1. Пуск техники нужно провести с полной мощностью.
2. На панели установить наивысшую температуру и дождаться того момента, когда расплавится смазка.

Не запамятовывайте, что на духовой шкаф ставится автомат, который соответствует мощности устройства.

Безопасность

Очень принципиально проявить безопасность, если вы планируете подключить кухонную технику к электричеству. Это обуславливается тем, что электродуховка имеет высочайшее потребление энергии, и тем самым под неё нужно подвести дополнительную ветку, применив неповреждённый кабель с маленьким сечением.

Запомните, что подключение токоведущей жилы осуществляется через особый автомат, к которому также можно подсоединить электроварочное оборудование. Характеристики автобезопасности должны быть подобраны исходя из имеющейся нагрузки с десятипроцентным припасом.

Очень принципиально держать в голове, что духовые шкафы подключаются к электричеству только специалистами. Это обуславливается такими причинами:

• спецы знают все аспекты этого процесса;
• если устройство будет повреждён из-за неверного подключения к электросети, то гарантия, данная производителем, утратит свою силу.

Необходимо отметить, что для эксплуатации духового шкафа автомат является общим правилом безопасности, которого следует строго придерживаться:

• используйте только для бытового применения;
• смотрите за исправностью проводки.

Подведём итоги

Перед тем как выполнить подключение встраиваемой духовки, принципиально просчитать все аспекты и соблюдать правила безопасности. Если вы желаете подключить печь без помощи других, рекомендуется следовать всем инструкциям, предоставляемым производителем. Запомните, что если вы не сможете подсоединить духовой шкаф к электросети, то воспользуйтесь помощью обученных профессионалов.

Выбор кабеля для электрической плиты и варочной панели по типу и сечению

Безопасность эксплуатации традиционной, индукционной, галогенной, стеклокерамической электроплиты находится в зависимости от грамотного подсоединения к электрической сети. Принципиально верно избрать:

• марку и сечение питающих кабелей, проводов;
• силовую розетку, вилку;
• вводной автомат и УЗО (дифавтомат);
• схему и метод подключения к питающей сети.

Не считая того, нужно выделить отдельную линию для подвода кабеля либо провода от электрощитка к подключаемому изделию и выполнить заземление. Не допускается совмещение линий освещения и розеточных с питанием электроплиты. Об этом прямо сказано в ПУЭ.

Внимание! В домах старенького фонда подключать к функционирующей сети электрические изделия мощностью 3 кВт и выше нельзя, т.к. она не рассчитана на такую нагрузку, что может вызвать перегорание пробок, привести к пожару либо выходу из строя электроплиты. Последний факт лишит покупателя плиты, варочной панели либо духового шкафа гарантийных обязанностей.

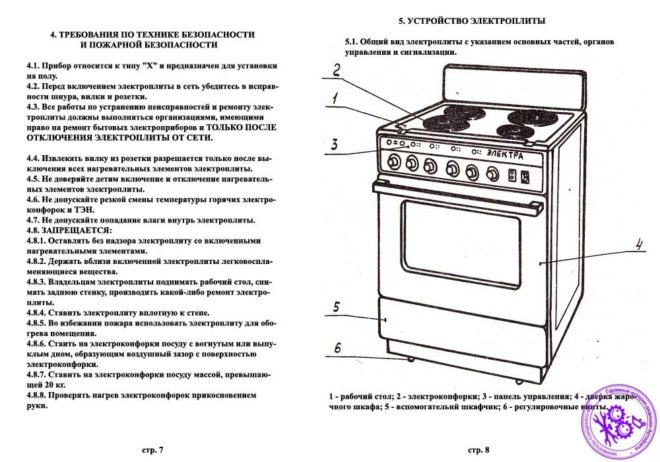

паспорт электрической плиты (кликните для роста)

Для правильного решения вопроса установки и подключения нужно изучить паспорт на устанавливаемое изделие, также советы предприятия изготовителя по монтажу и обслуживанию. Обычно нужные сведения указываются в аннотации по эксплуатации, которую совместно с паспортом честный производитель прикладывает к каждому изделию. Не считая того, подключение кабеля электроплиты нужно производить, руководствуясь указаниями ПУЭ и другой нормативно-технической документации, касающимися монтажа и эксплуатации энергоемких изделий. Эти же правила должны производиться для духового шкафа и варочной панели.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электроплиту либо другое кухонное устройство аналогичного типа проводами для подключения. И здесь появляется необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электроплиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. 1-ый параметр указывается в паспортных данных, 2-ой – находится в зависимости от количества жил кабеля, подводимого к плите (трехжильный либо пятижильный), а это уже находится в зависимости от сети питания (одно- либо трехфазная). Провод либо кабель непременно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с дюралевыми жилами.

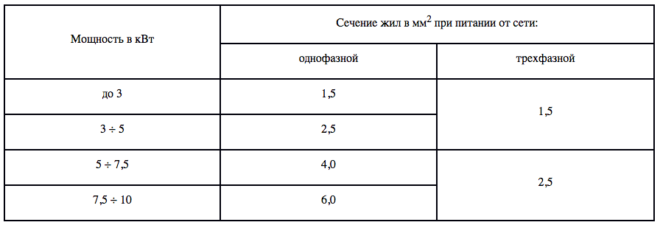

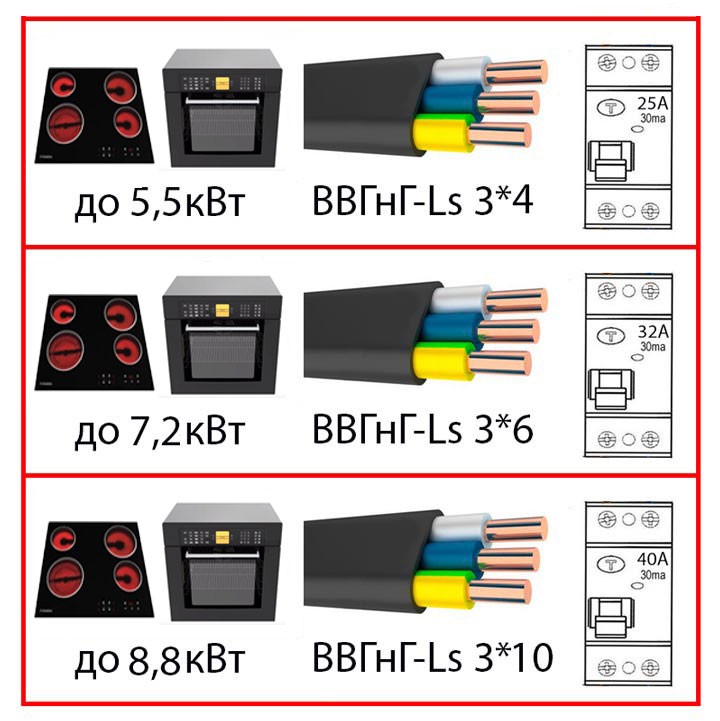

Сечение жил кабеля выбирается зависимо от мощности энергоемкого изделия (электроплита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазовой сети значит, что кабель обязан иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – находится 3 фазных жилы, ноль и земля.

Сейчас нужно обусловиться с маркой провода. Долголетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электрической плиты лучшими кабелями числятся марки ПВС и КГ.

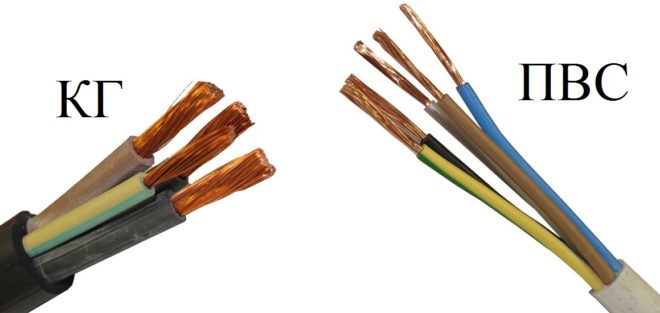

Информация о проводе и кабеле марок ПВС и КГ

Аббревиатура ПВС расшифровывается как провод виниловый соединительный. Применяется для подсоединения к питающей сети электрических устройств и устройств. Представляет собой изделие с токопроводящими медными жилами (от 2 до 5), защищенными изоляцией (любая жила) и заключенными в общую изоляционную оболочку белоснежного цвета. Условное обозначение провода кроме аббревиатуры ПВС содержит в себе количество жил и поперечник каждой жилы, к примеру, обозначение ПВС 3х4 расшифровывается таким макаром: провод виниловый соединительный с 3-мя токопроводящими жилами поперечником 4 мм. ПВС выдерживает напряжение 450 В. Материал изоляции не поддерживает горение, что относит провод к стандартному классу изделий по огнестойкости. Имеет высочайшие характеристики прочности и сопротивлению на извив. Провод может употребляться во мокроватых и неотапливаемых помещениях. Зависимо от критерий эксплуатации, служит от 6 до 10 лет. Низкая стоимость делает его нужным при подключении электрических плит разной мощности.

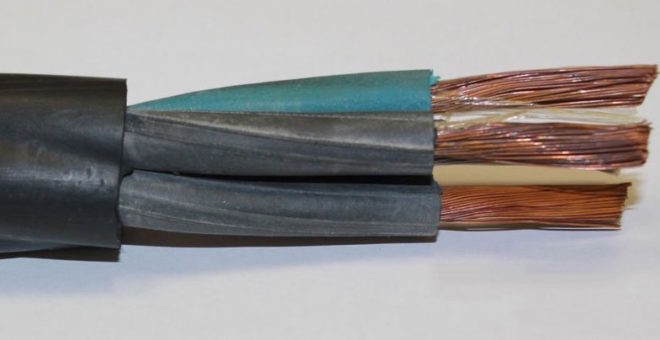

Аббревиатура КГ расшифровывается как кабель гибкий. Роль оболочки в нем играет особая резина. Снутри кабеля также находятся медные луженые жилы в резиновой оболочке, а между ними – защитная пленка, предназначение которой предотвращать слипание в итоге нагрева в процессе использования. Выпускается производителями с количеством жил от 1 до 5. Сечение жилы определяет мощность, которую может выдержать кабель. Эксплуатироваться кабель может в достаточно широких границах – от минус 40 до 50 0 С в помещения с завышенной влажностью при напряжении электрической сети до 660 В.

Условное обозначение состоит из аббревиатуры КГ, количества фазных и заземляющих жил с указанием их сечения. К примеру, обозначение КГ 3х5+1х4 расшифровывается следующим образом: 3 фазные жилы сечением 5,0 мм 2 и 1 заземляющая сечением 4 мм 2 .

Независимо от того какая марка будет подобрана для подключения электрического кухонного устройства, провод либо кабель должен приобретаться с припасом длины, дабы можно было передвигать изделие. ПВС и КГ просто укладываются в виду собственной завышенной гибкости и просто подключаются к плите. При подсоединении к контактам изделия концы провода либо кабеля непременно зачищаются от окисления, лудятся и потом они могут закрепляться следующим образом:

• приданием нужной формы и зажатием шайбами;
• обжатием в особых гильзах;
• при помощи наконечников типа ТМЛ.

Особенности подключения

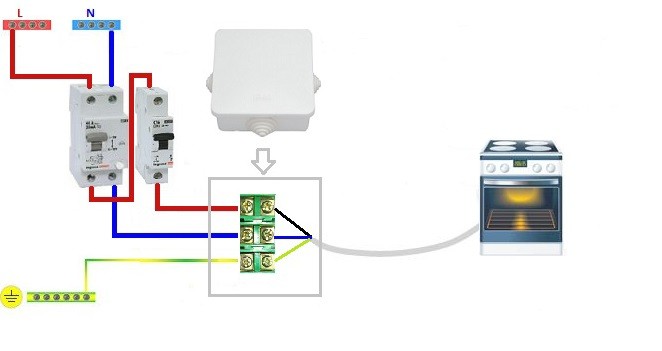

Современные электрические устройства выпускаются в большенном ассортименте и наделены различными функциями. Подсоединение к источнику питания производят по принципной схеме, которая позволяет подключать плиту в сеть 220 В либо 380 В. Обеспечивается необходимое питание для определенной сети установкой особых перемычек. Распределительная коробка на задней стене изделия имеет изображение таковой схемы. Помогает выполнить грамотное подключение цвет изоляции жил. Провод с изоляцией в черном либо карем цвете подключается на контакт фазы, синего – на контакт ноль, желто-зеленого – на контакт земля. По интернациональному обозначению около таких клемм стоят соответственно буковкы L, N и перевернутое обозначение буковкы Т. После надежного подсоединения провода либо кабеля к устанавливаемому изделию остается только подключить его к электрическому щитку. Сейчас, при помощи тестера, нужно проверить корректность подключения. Работа считается законченной и изделие можно эксплуатировать, если производитель для подключения электрической плиты укомплектовал ее розеткой. А если ее там нет, то нужно приобрести евровилку с 3-мя штырьками на 25 ÷32 А и провод ПВС 3 х 2,5 в количестве более 2 м и выполнить нужное соединительное устройство. Проверка корректности подключения тестером осуществляется на отсутствие к. з. (недлинного замыкания) между каждым проводом кабеля и на вилке при отсутствии контакта между землей и фазой, при всем этом все переключатели на изделии должны находиться в не рабочем состоянии. Такую же проверку проводят при различных режимах работы переключателей. Показания сопротивления от 4 до 10 Ом числятся нормальными при установленном режиме 100 Ом.

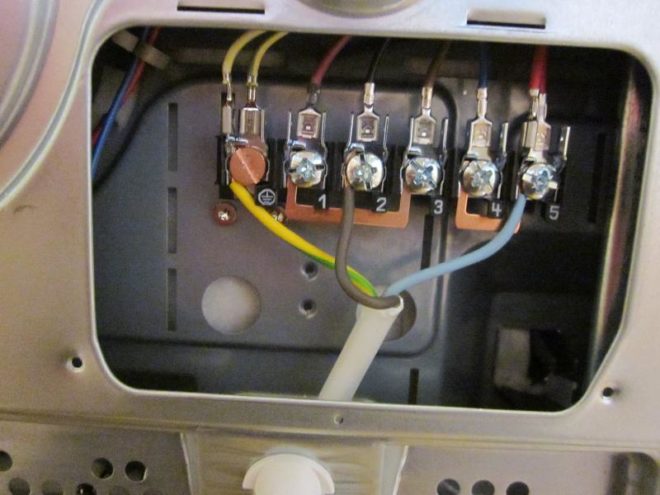

В любом случае, колодка для подключения питающего провода либо кабеля содержит 6 контактных зажимов и непременно в эксплуатационных документах либо на самой плите имеется принципная схема, при помощи которой можно, разобравшись, выполнить подключение кабеля духового шкафа, электроплиты либо варочной панели без помощи других при наличии нужного инструмента и контрольно-измерительного устройства (тестера).

Как осуществляется подключение электрической плиты тщательно показано в этом видео:

Для защиты провода либо кабеля в квартирном либо домовом щитке устанавливается дифференциальный автомат либо автоматический выключатель с чертой С и УЗО.

Заземление электроплиты

Электроплита непременно подлежит заземлению. Все работы в домах делят на 2 категории:

• наличие общего заземляющего контура;
• отсутствие заземляющего контура.

В первом случае пригодится медный гибкий провод сечением более 2,5 мм 2 , который нужно проложить от электрического щита и подсоединить к корпусу плиты. Во 2-м случае поможет установка УЗО, выполнение зануления (применяют проводник защитный нулевой) либо оба метода совместно.

Там, где отсутствует централизованное газоснабжение, электроплита нужное кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок использования. При выборе кабеля либо провода нужно верно подобрать марку, сечение провода и его количество, также направить внимание на производителя этого продукта. И не запамятовывайте, что электрический ток – источник завышенной угрозы, приводящий к ненужным последствиям. Потому, лучше доверить установку электроплиты спецам, которые знают все тонкости такового подключения, также отлично ориентируются в нужных материалах, принадлежностях, приспособлениях и могут воспользоваться контрольно-измерительным устройством.
