Счастливым владельцам собственных домовладений нередко приходится организовывать и свою систему водоснабжения. В текущее время существует огромное количество предложений по строительству таких систем, но многие из них задуманы и разработаны конструкторами, которые и не подозревают о наличии на большой доле местности нашей страны зимнего периода. Отрицательные температуры на улице могут не просто приостановить работу системы водоснабжения вашего жилья, но и вывести из строя ее принципиальные узлы и механизмы. И все эти проблемы могут произойти просто от того, что вода в трубах вашего водопровода просто-напросто промерзнет.
Кабель для подогрева водопроводных труб
В текущее время на рынке предлагается несколько типов систем, препятствующих замерзанию воды в трубах. Самым естественным методом предупредить замерзание воды, естественно является ее нагрев. Воду, текущую по трубам можно нагревать несколькими методами, к примеру, при помощи пленочных либо кабельных водонагревателей.
И в том и в другом методе нагрева увеличение температуры происходит за счет преобразования электроэнергии в термическую. При использовании пленочных нагревателей электричество нагревает специальную узкую пленку, которой обертываются труба, а при применении кабельных нагревателей электроток нагревает провод, проложенный вдоль либо снутри водопроводной трубы.
Отрицательная температура может вывести из строя водопровод
Достоинства электрического подогрева системы водоснабжения
- Подогрев системы водоснабжения поддерживает размеренную температуру воды.
- В системе водоснабжения не будут скапливаться примеси, которые имеют более низкую систему замерзания.
- Предотвращается застой и кристаллизация жестких фракций.
- В системе водоснабжения будет поддерживаться размеренная температура жаркой воды.
- Облегчается проход по системе водоснабжения вязких жидкостей.
- Водопроводная система будет работать без перерывов.
- Внешняя поверхность водопроводных труб не будет покрываться конденсатом и льдом.
- Наличие системы кабельного подогрева дозволит не заглублять водопроводные трубы вашего дома глубоко в землю.
- Электроподогрев системы водоснабжения дозволит не проводить ее ремонт по окончании зимнего периода.
Итак, внедрение системы электрического подогрева водоснабжающих труб имеет бесспорное преимущество. Веселит и то, что такая система обходится ее обладателю дешево, не считая того, ее размещение и установка может провести даже домовладелец, не владеющий суровыми технологическими способностями.
Сначала нужно разобраться, каким образом происходит электрический подогрев систем водоснабжения и избрать себе более подходящую технологию обогрева.

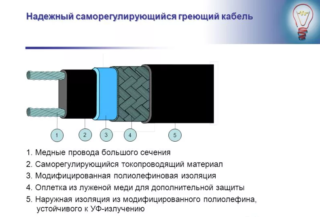

Структура кабеля для подогрева водопроводных труб
Кабельный способ подогрева системы внешнего водоснабжения является, по-видимому, самым дешевым, распространенным и комфортным методом. Его сущность заключается в размещении вдоль всей аква магистрали специального кабеля, который греется сам и нагревает жидкость в трубах водопровода. Схема расположения нагревательного кабеля может различаться: его можно прокладывать конкретно вдоль водопровода либо обматывать вокруг труб водоснабжения. Выбор метода размещения нагревательного кабеля находится в зависимости от предпочтений домовладельца и технических черт систем кабельного подогрева.
Кабельные системы обогрева водоснабжения состоят, обычно из следующих главных частей:
- систем пуска, расположенных в управляющем шкафу,
- дюралевой ленты, изолирующей систему обогрева,
- материала для термический изоляции водопровода,
- нагревательного кабеля,
- регулятора уровня температуры.
Но, комплектация систем кабельного подогрева водоснабжения может отличаться зависимо от комплектации и технических черт. Так при наличии в составе системы резистивного двужильного саморегулирующегося нагревательного кабеля, наличие специального регулятора температуры не является неотклонимым. При подключении такового кабеля к силовой системе средством специального соединительного элемента уровень его нагрева определяется автоматом.
Разработка укладки кабеля для подогрева труб
Кабели подогрева систем подогрева водоснабжения, сконструированные по резистивному принципу отличаются маленькой ценой и созданы для поддержания рабочей температуры воды на уровне +5 градусов, что полностью довольно для действенной и бесперебойной системы снабжения водой.

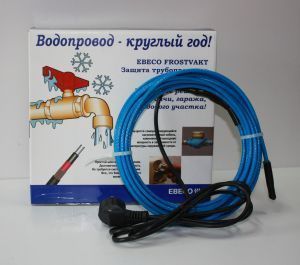

Кабель подогрева трубопровода врубается в сеть
При проектировании система кабельного подогрева труб водоснабжения для вас придется произвести расчет нужной длины кабеля и мощности, которая будет подаваться на систему обогрева. При всем этом нужно учитывать следующие причины: поперечник труб водоснабжения, глубину залегания системы, длину обогреваемой магистрали, климатические условия вашей местности и уровень термоизоляции водопроводных труб.
Отметим, что, к примеру, толщина стен труб систем водоснабжения прямо оказывает влияние на требуемую мощность подогрева.
Толстые стены водопроводных труб сохраняют температуру рабочей воды еще лучше.
Процесс монтажа систем кабельного обогрева водоснабжения достаточно прост. Подогревающий кабель прижимается к трубе водопровода и фиксируется на ней самоклеющейся дюралевой лентой, выполняющей, не считая того, дополнительную функцию термоизоляции.
При осуществлении монтажа пристально относитесь к состоянию кабеля обогрева. Резистивный кабель очень чувствителен к повреждениям, также при его монтаже недопустимы перехлесты и скрещения кабеля. Это может привести к выходу их из строя.
Другая модификация кабеля обогрева водопровода – саморегулирующиеся кабели не так чувствительна к повреждениям и пересечениям.
После монтажа обогревающего кабеля конструкция обертывается слоем термоизоляции, в ряде всевозможных случаев нужно предугадать и наличии дополнительного гидроизолирующего строя. На критически принципиальных участках системы водоснабжения крепятся термодатчики. Они просто фиксируются на поверхности трубы склейкой лентой.

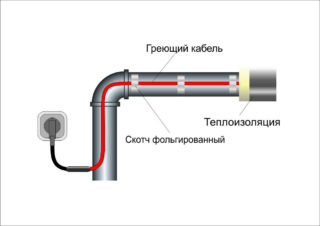

Пример укладки кабеля подогрева трубопровода на трубу
При проведении монтажа в холодный период кабеля систем подогрева могут становиться жесткими и ломкими. В этому случае на определенных модификациях систем кабельного обогрева разрешается включение кабеля в сеть. Система приобретет нужную упругость и вы сможете свободно установить ее на всем протяжении системы водоснабжения.

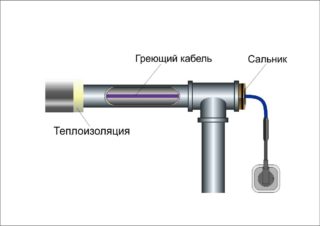

Кроме внешнего монтажа системы кабельного обогрева – нагревательный элемент можно прокладывать и снутри водопроводных труб. В данном случае процедура монтажа становится несколько труднее, но, новые трудности с лихвой искупаются эффективностью работы такового типа системы.
Внутренняя прокладка систем кабельного подогрева водоснабжения применяется обычно для обеспечения работоспособности сложных узлов водопровода, таких как краны либо насосы. Данные тип системы нагрева может действовать как безпрерывно, так и временно и врубаться от отдельного контроллера либо термостата.
Использование внутренней системы кабельного подогрева узлов водоснабжения позволяет более отлично расходовать электрическую энергию, ведь в данном случае греется конкретно перемещающаяся по ним жидкость, а не стены водопровода и не окружающие элементы.
Использование систем кабельного обогрева водоснабжения дозволит для вас с маленькими затратами обеспечить круглогодичную работу водопровода. Для вас больше не придется в течении года по весне поменять покоробленные участки водопровода. Вы можете применять вашу систему водоснабжения и в горячие летние деньки и в грозные крещенские морозы.
Как избрать саморегулирующий кабель для подогрева водопроводной трубы
Время от времени случаются ошибки в выборе полимерных водопроводных труб, которые не выдерживают низких температур, или уложить магистраль на подходящую глубину не выходит по техническим причинам. В таком случае делают подогрев трубопровода с помощью греющего кабеля, который подключается к электросети. Этот прием нередко применяется в регионах с самыми низкими зимними температурами, дабы избежать разрыва трубы либо замерзания воды снутри.

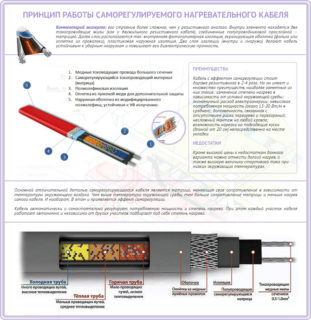

Механизм работы саморегулирующего греющего кабеля для водопровода
Обычно до монтажа водопроводных труб проводят подготовительные расчеты – на какой глубине температура повсевременно выше нуля. Но есть ситуации, когда вырыть траншею глубиной 1,7 метра не представляется вероятным, так как на участке грунтовые воды подходят близко к поверхности земли. К огорчению, найти это не всегда может быть. Бывает, что местные власти сознательно раздают такие земли под дачные участки, так как они не применимы для серьезного строительства высотных домов. Поточнее, придется вложить много средств для осушения участка и только позже строить высотки.
Если уложить трубы в воду, это уменьшит ресурс их работы. В таких регионах наблюдается движение земли, которое способно деформировать либо даже вызвать трещинкы в магистрали. Легче вырыть неглубокую траншею и обложить трубопровод греющим кабелем.

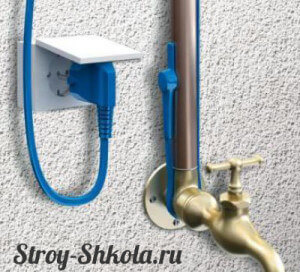

Не считая этого есть потенциально небезопасные участки, к примеру, на стыке внутреннего и наружного водопровода. Обычно таковой отрезок размещен на открытом воздухе и просит сурового утепления.
Механизм работы нагревательного элемента заключается в получении энергии и преобразовании ее в тепло, которое предается на трубу. Использовать можно как для водопроводов питьевой воды, так и для канализационных магистралей. Трубы автономной канализации подвержены вымерзанию в этом случае, если они размещены горизонтально и не имеют наклона. Наличие фекального насоса для ускорения тока жидкостей не выручает ситуацию, так как в ночное время насос не срабатывает, а стоки снутри леденеют, что может привести к разрыву пластика.
В особенности животрепещущ подогрев кабелем, если магистраль размещена на открытом воздухе. Обычно так проводят воду в населенные пункты. Уклон тут не соблюдается из-за большой протяженности магистрали.
Устройство и виды кабелей
Греющий кабель представляет собой плоскую ленту с расположенными параллельно проводниками. Между ними имеется элемент, который копит тепло и передает его на трубу. Это саморегулирующийся вид подогрева. Достоинства:
- Ленту можно резать, при всем этом сохраняется работоспособность.
- Если элементы перекрещиваются, они не перегорают.
Механизм работы саморегулирующего кабеля заключается в неизменной температуре, создаваемой нагревательными жилами. Проводники только проводят ток, а нагревается пластмассовый элемент между ними. Чем выше температура пластика, тем меньше теплопотеря на трубу, и напротив, если полимер начинает остывать, он дает больше тепла. В процессе работы кабель без помощи других регулирует температуру. Срок службы около 10 лет, но стоит он недешево. Если вопрос вымерзания водопровода стоит остро, сберегать не рекомендуется, так как резистивный кабель, более дешевенький, не имеет такового рабочего ресурса.

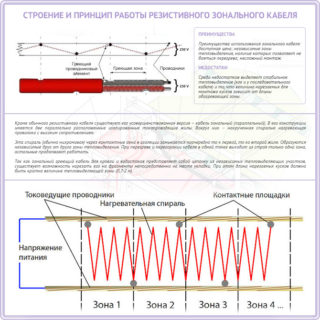

Механизм работы резистивного кабеля основан на возможности металла нагреваться и отдавать тепло. При всем этом количество тепла всегда однообразное. Если на улице –20, толку от такового кабеля будет не много. Он подходит только для регионов, где температура изредка опускается ниже нуля.
Если при монтаже проложить резистивные провода вблизи вместе либо случаем перекрестить их, вероятнее всего они сгорят от перегрева. Другой минус – нельзя применять часть катушки провода. Если приобрести провод определенной длины, его нужно применять весь, по другому при обрезке работать не будет.
Резистивные провода бывают одно- и двужильные. 2-ые дороже, но приобретают их почаще, так как в эксплуатации этот вариант удобнее. На одном конце двухжильного провода имеется заглушка, а другой подключается к электросети при помощи вилки. Одножильный провод подключается к сети обеими сторонами, что не всегда может быть.
Составными частями любого греющего провода являются:
- Внутренние жилы – одна либо несколько. Чем больше количество, тем больше тепловыделение.
- Защитная оболочка. Дюралевый либо медный экран и пластмассовая изоляция.
- Финишная оболочка из поливинилхлорида.
После укладки кабеля на водопроводную либо канализационную трубу ее все равно утепляют минеральной ватой либо другими материалами. В сильные морозы тепла от кабеля может не хватить либо будет нужно большой расход электроэнергии.
Внутренние и наружные кабели
Греющие кабели бывают 2-ух видов – для установки снаружи либо снутри трубы. Данные свойства прописываются в аннотации. Поменять положение запрещено.
Греющий кабель для водопровода снутри трубы подходит для изделий с поперечником больше 40 мм, так как толщина кабеля будет перекрывать движение воды. Установка снутри более непростой, вприбавок поверхностный материал должен соответствовать аспектам безопасности, если он применяется для подогрева трубы с питьевой водой:
- Оболочка должна быть химически нейтральной и не выделять небезопасных веществ в воду при нагревании.
- Должны соблюдаться нормы защиты по системе IP – не ниже индекса 68.
- Финишная оболочка должна быть полностью герметичной.
Уложить провод на внешнюю часть трубы просто. Необходимо укрепить его при помощи пластмассовых хомутов либо клеящейся ленты. Принципиально соблюдать равномерность обмотки. Дабы кабель не грел грунт либо воздух, сверху его покрывают теплоизоляционным материалом совместно с трубой.
Аспекты выбора
При выборе греющего кабеля нужно учесть следующие характеристики:
- Поперечник трубы, в особенности, если планируется внутренний подогрев.
- Материалы и толщина изоляции.
- Предполагаемые теплоотдачи.
- Регион, в каком находится трубопровод. Чем севернее, тем сильнее нужна кабель, или придется подбирать суровый теплоизолятор шириной более 30 мм.
В средней полосе хватает мощности 10 Вт/м, в северных районах нужно брать от 17 Вт/м.
Имеет смысл поставить терморегулятор и датчик, дабы не платить избыточное. Например, резистивные кабеля будут работать даже тогда, когда температура на улице подымется выше нуля. Саморегулирующийся кабель для подогрева водопровода обычно выключается при +13 градусов, но если воду подавать из скважины, ее температура всегда будет ниже, даже летом. Осенью и весной не имеет смысла греть воду, которая в доме все равно проходит шаг нагревания в бойлере либо котле.
Плюс терморегулятора в том, что кабель не будет работать избыточное время — у него есть свой определенный ресурс и он подольше прослужит. Довольно выставить регулятор так, дабы кабель отключался при температуре +5 градусов. При таких критериях жидкость не промерзнет, и трубам ничего не угрожает.
Методы монтажа
1-ый метод – укладка греющего провода поверх трубы. Работу делают при температуре воздуха выше 15 градусов. После определения длины кабель поначалу укрепляют в нескольких местах склейкой дюралевой лентой. Обыденный скотч применять нельзя, так как при нагревании он плавится. Место прокладки обычно выбирают произвольно, но мастера рекомендуют сбоку-внизу – приблизительно на 4 либо 8 часов. После укрепления дюралевой лентой проклеивают весь кабель вполне по всей длине. Это обеспечивает плотное прилегание к трубе.
Можно укладывать параллельно два кабеля, либо по спирали из одной катушки. Смотреть за тем, дабы шнуры не пересекались – это приведет к перегреванию и поломке системы. После того как греющий провод уложен и укреплен, берут полистирол и складывают обе его половинки вокруг трубы, приматывают изолентой либо скотчем. Полистирол самый крепкий материал, который не опасается воды и отлично переносит смену температур. Заморочек с ним не будет в отличие от минеральной ваты, которая через год нахождения в грунте рассыпается.
Для внутреннего монтажа необходимо верно обусловиться с длиной магистрали, подлежащей подогреву. Главное – не разрушить защитную оболочку кабеля. У этого метода много недочетов, но если трубопровод уже проложен в земле, другого метода применить греющий кабель просто нет.
Нельзя протягивать кабель через запорную арматуру.
Достоинства и недочеты применения кабелей разных типов
Достоинства саморегулирующего кабеля:
- Поддерживает одинаковую температуру независимо от климата.
- Не нагревается и не пылает, если пересекаются несколько кабелей.
- Можно подключить только с одной стороны.
- Плоская форма наращивает теплопотерю.
- При отрезании кусочка подходящей длины сохраняет характеристики.
- Степень изоляции позволяет применять в химически брутальной среде, также во взрывоопасных местах.
Наибольшая температура саморегулирующегося провода 65 градусов. Высококачественные изделия никогда не превосходят этот предел.
У резистивного кабеля одно преимущество – в стоимости, о чем свидетельствуют отзывы недовольных хозяев водопроводов и канализаций. Недочеты:
- Нагревается идиентично по всей площади – не принципиально, что некий участок нуждается в более высочайшей температуре.
- Если появляются перехлесты, в этом месте кабель перегревается и весь выходит из строя. Следует точно рассчитывать длину, дабы не пришлось мыслить, куда девать остаток. Отрезать его нельзя.
- Маленький КПД.
По продажам лидирует саморегулирующийся греющий кабель, так как у него фактически нет недочетов, и он еще экономичнее.
По отзывам потребителей, те кто ставил провод вовнутрь трубы, потом находили, что на обмотке налипла грязюка, а в некоторых местах сгустки вполне перекрыли движение воды. В некоторых случаях обмотка подвергалась воздействию брутальных веществ в воды и растворялась. При всем этом система переставала работать.
При наружной укладке воздействие на обмотку вполне отсутствует, так как труба находится в грунте и дополнительно защищена скорлупой полистирола.
Стоимость за метр электрического кабеля для водопровода зависит сначала от материалов, которые использовались при изготовлении. Количество жил снутри также оказывает влияние на цена. На рынке представлены кабели следующих производителей: Германия, Украина, Польша, Чехия, Норвегия и Дания. Подобрать электрические кабели для водопровода можно при любом бюджете.
Отзывы потребителей
Роман: Один раз промерзла вода в трубах, так как морозы были ниже 30 градусов. Неделю посиживали на покупных баклажках. Летом приняли решение ставить кабель. Так как трубы уже были зарыты, пришлось делать внутренний подогрев. Один сезон пережили нормально. На 2-ой система закончила работать и вода снова промерзла. Оказалось – купил дешевенький кабель и он не выдержал. Если уж не везет, то по полной. Пришлось снова носить ведра от соседей. Сейчас купил германский, разрыл трубы и налепил сверху. Порекомендовали утеплить – утеплил. Жду зимы.
Евгений: Обмотку делали в момент прокладки воды и канализации. Провод налепили всюду, так как живем в Челябинске. Все делали мастера. Прошло 5 лет – никаких заморочек. Не понимаю, для чего для сурового дела брать дешевку.
Роман: Евгений, у нас тут не то что мастеров толковых, магазинов с выбором нет. Что продавалось, то и купил, вот и получил заморочек аж дважды.
Сергей: Подскажите, что делать. Купил уже провод внутренний, но передумал, так как переживаю, что электричество в воде находится. Нельзя ли его наружу пристроить?
Василий: Нельзя. У них свои свойства. Лучше реализовать либо отнести назад в магазин.
Сергей: Отлично, спасибо. А нельзя ли что-то подешевле приобрести, а то 22 м практически 10000 рублей? Лицезрел кабель для теплого пола – 1500/22 м выходит.
