Кабель для индукционной варочной панели

Уже пару раз мне задавали этот вопрос, потому напишу маленькую статью. Дабы всякий раз не писать тщательно ответ, а высылать ссылку. Комфортно.

По поводу того, какие кабели монтировать на варочную панель и духовку в квартире либо пригородном доме в различных случаях.

Газовая варочная и/либо духовка

Здесь всё просто. В газовых устройствах электричество расходуется лишь на поджиг и, может быть, какую-то автоматику, типа сенсора газа. Другими словами, потребление порядка 10-ов ватт. Врубаются устройства в обыденную электрическую розетку, эту розетку можно подключить на один кабель с хоть каким другими устройствами. К примеру, можно в одну группу розеток (на один кабель и автомат 16 ампер) повесить посудомойку, измельчитель, газовую плиту и вытяжку над плитой. Подключать газовую плиту на отдельный кабель и отдельный автомат из каких-то суждений безопасности не имеет смысла.

Электрическая духовка

Большая часть электрических духовок имеет потребляемую мощность до 3700 ватт. 3700 ватт / 220 вольт = 16,82 ампера. Мощность 3700 ватт, обозначенная в документации — это пиковая мощность подключения, другими словами, с припасом. К тому же, напряжение в сети обычно выше 220 вольт. Если мы протянем к духовке кабель 3х2.5, защищённый автоматом 16 ампер, то заморочек не будет. Если мощность духовки указана чуток выше, то допустимо поменять на 20 ампер. Если в документации к духовке написано, что её мощность составляет 4000 ватт, но подключается она через обыденную вилку, то здесь тоже не нужно особо мудрить, тянем кабель 3х2.5 и ставим сходу автомат 20 ампер.

Но всегда на духовку тянем отдельный кабель от электрощита, не нужно к нему же подключать что-то ещё.

Если по документации мощность духовки выше 4000 ватт либо она подключается не вилкой в розетку, а через клеммник, тогда лучше протянуть кабель 3х4.

Дело в том, что все обыденные электрические розетки рассчитаны на мощность до 16 ампер. Это не означает, что при 20 амперах они оплавятся (хотя дешёвые, наверняка, могут), это означает, что не нужно через них подключать что-то заранее более массивное, чем 16 ампер.

Так что на духовку с подключением через клеммник мы тянем кабель 3х4, выводим из стенки с припасом более 1000мм и заводим прямо на этот клеммник.

Повторюсь, большая часть (95%, а может и больше) духовок имеют мощность до 3700 ватт, и поболее толстый кабель, чем 3х2.5, им не нужен.

Исключение — если длина кабеля от щита до духовки выходит больше 40-50 метров. Там лучше тоже перестраховаться и заложить 3х4, даже при подключении через обыденную розетку. Но автомат на кабель при питании через розетку ставим 16 ампер.

Трёхфазных духовок я пока ещё не встречал. Так что закладывать 5-жильный кабель «на будущее» не вижу смысла. Если модель духовки совсем не известна заблаговременно, но кухня будет категории «много миллионов», лучше заложить 3х4.

Если модель плюс-минус известна (другими словами, есть шорт-лист вероятных моделей), то просто на веб-сайтах производителей поглядеть мощность. Лучше не доверять в этом вопросе Яндекс-Маркету либо веб-сайту магазина, а залезть прямо на веб-сайт производителя, отыскать подходящую модель и поглядеть мощность там. Причём, не в описании на веб-сайте, а в PDF с аннотацией.

Электрическая варочная

Варочная панель — это не электродвигатель, ей не надо для работы 380 вольт. Так что неважно какая бытовая варочная панель, рядовая либо индукционная, может быть подключена к однофазовому питанию 230 вольт, если у вас однофазовый ввод электропитания. Но если у вас трёхфазный ввод, то панель нужно подключать на 2 либо 3 фазы, зависимо от её подключения, дабы не создавать перекос фаз. Не считая того, если у вас подключение 15 киловатт, то это 5 киловатт на фазу, варочная панель со своими 7-8 киловаттами, если её подключить на одну фазу, будет выбивать вводной автомат.

Как варочная панель может подключаться к одной либо нескольким фазам? До боли просто, у неё от различных комфорок выведены различные кабели питания. Каждой комфорке по отдельности необходимо 230 вольт и 1 фаза, так что различные комфорки мы можем подключить на одну фазу, а можем на различные.

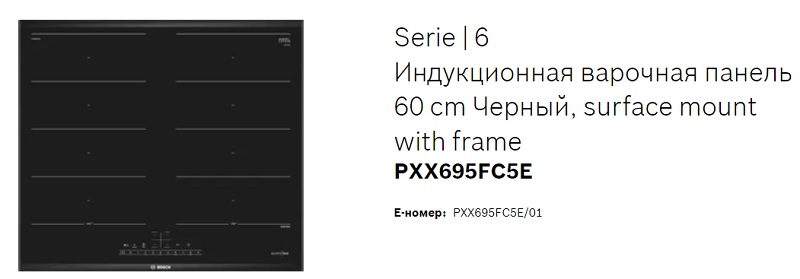

Возьмём для примера индукционную варочную панель Bosch. У неё подключение 1-фазное либо 2-фазное. Вот так она смотрится, у неё две огромные комфорки.

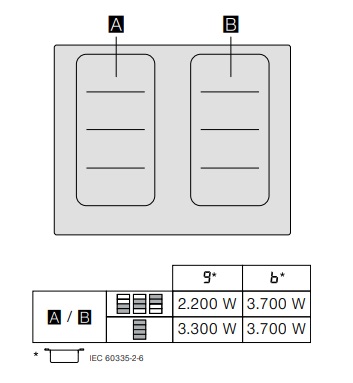

В аннотации по эксплуатации написана мощность:

У каждой комфорки до 3700 ватт (меньше 16 ампер). А вот схемы подключения, три варианта:

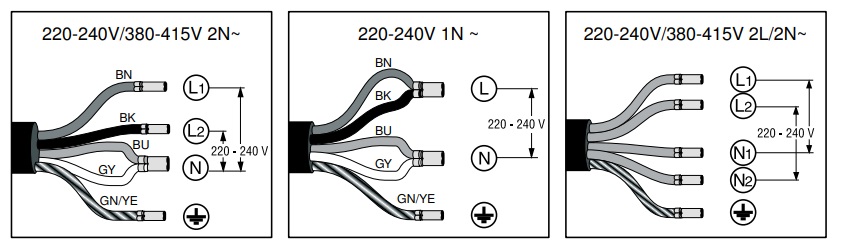

Левая картина: подключение панели с общим нолём, две фазы раздельно.

Средняя картина: подключение к однофазовой сети, при всем этом ноли и фазы соединяются.

Правая картина: отдельное подключение всех нолей и фаз.

Средняя схема — подключение к однофазовой сети, кабель от щита 3х6. Правая — подключение к трёхфазной сети, кабель от щита 5х2.5.

Какой автомат ставить? Если сеть однофазовая, то 7400 ватт / 220 вольт = 33,64 ампера, другими словами, автомат 40 ампер, а означает, кабель 3х6.

Если сеть трёхфазная, то или двухполюсный автомат типа S202 16А, или трёхполюсный S203 16А. Если автомат трехполюсный, то на один из его выходов ничего не подключаем. Но в случае перекоса фаз, который может обнаружиться потом, можно перекинуть одну комфорку на другую фазу на этом автомате, так что лучше взять трёхполюсный автомат.

Есть ещё не очень распространенный вариант, при котором у варочной панели однофазовое подключение мощностью больше 16 ампер. К примеру, у индукционной плиты Neff T36FB40X0 мощность 4600 ватт, 1 фаза. Для её подключения можно применять тот же кабель 5х2.5, но лучше соединить две жилы для фазы и две жилы для ноля, в щите поставить автомат 20 ампер. Кто-то произнесет, что согласно нормам жила заземления должна быть того же сечения, как и жила фазы, и будет прав, но я бы в этом случае этим пренебрёг и подключил так, как я обрисовал выше. Если же нужна соблюсти все нормы, то кабель для варочной нужен 3х4. Но нужно держать в голове, что при подмене этой панели скорее всего, что другая панель будет уже с многофазным подключением, так что кабель лучше закладывать пятижильный при трёхфазном вводе в квартиру.

Более массивные варочные панели имеют возможность подключения на все 3 фазы. Так что для варочной панели при 3-фазном вводе монтируем кабель 5х2.5 и защищаем автоматом 3 полюса 16 ампер, это хватит во всех случаях (если только не будет устанавливаться какая-то промышленная плита).

У 1-го моего клиента было запланировано две варочных панели вблизи: двухкомфорочная (узенькая) индукционная и такая же узенькая рядовая, на них я заложил два кабеля 5х2.5 и два двухполюсных автомата. Бывают варочные панели типа «домино», когда на одной базе ставятся несколько узеньких 300мм панелей различного типа, там нужно глядеть требования по подключению каждой панели раздельно.

Подключение варочной

Варочная панель, так как у неё мощность больше 16 ампер, подключается не через розетку, как отрисовывают в проектах практически все дизайнеры, а через клеммник. Есть два варианта: клеммная колодка снутри самой варочной либо (что встречается почаще) клеммник на стенке.

В любом случае кабель питания варочной мы заблаговременно выводим из стенки с припасом 1000, а лучше 1500мм в том месте, которое показывает поставщик кухни.

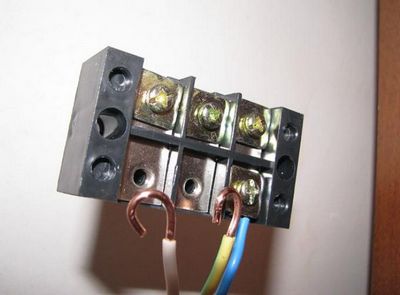

Дальше, если у варочной панели клеммник снутри панели, то заводим в него кабель питания и подключаем. Если из панели выходит 5-жильный кабель, то его нужно соединить с нашим кабелем от щита через клеммник.

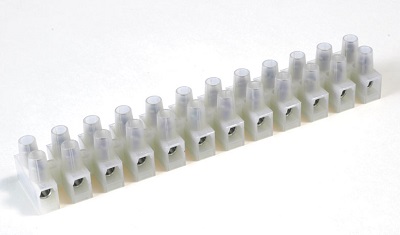

Не используйте такие клеммники вообщем ни зачем, в особенности для варочных панелей:

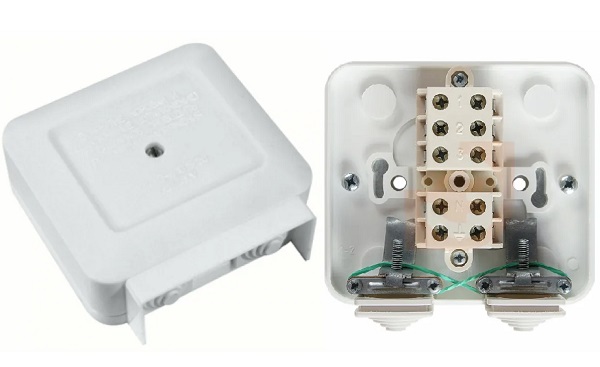

В любом строительном магазине продаётся «Коробка для варочной панели». Вот такая:

Коробка ставится на стенку, в неё заводятся кабели от щита и от плиты и подключаются через обычный клеммник. Кабель с припасом из стенки мы выводили для того, дабы после установки кухни можно было эту коробку расположить в таком месте, где комфортно и заводить кабели, и подключать. Коробка влагозащищённая, если откуда-то польётся вода, то в соединение она не попадёт.

Подключение индукционной варочной панели к сети

Устаревшие либо нерабочие кухонные плиты с течением времени меняют на современные модели с расширенным функционалом. Установка раздельно стоящего устройства не вызывает трудности – довольно включить в розетку входящую в набор вилку. Сложность появляется при выборе встраиваемой поверхности. Подключение юзером индукционной варочной панели просит простых способностей и познаний. В обзоре пошагово изучим, как верно подключить устройство, и главные требования по электропитанию.

Требования к проводке и подключению

Главное, что должен осознать обладатель индукционной варочной панели — устройство потребляет много энергии. Для неопасного транспорта мощности нужно верно высчитать характеристики кабеля. Устройство должно подключаться только через отдельную линию. Она проводится от общего щитка квартиры либо от электросчетчика.

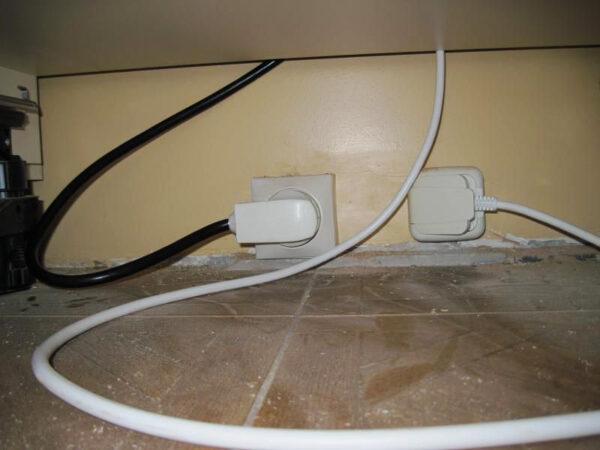

Внедрение обыденных штепсельных розеток для подключения варочной панели не допускается. Линия питания проводится медным трехжильным кабелем. Это может быть современный провод ВВГнг-Ls (не поддерживает горение, малодымный) либо обыденный NYM. Но главный параметр, который рассчитывается для полосы питания — сечение жил.

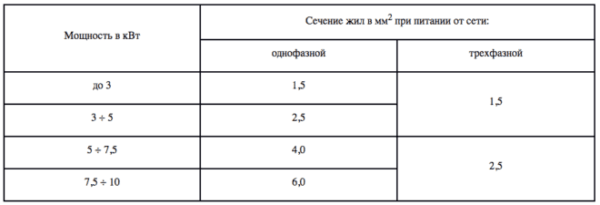

Согласно имеющимся эталонам, для подключения индукционных варочных плит применяется кабель 6 кв. мм. Это провод со сплошными жилами. Данная черта кабеля обрисовывает безупречный случай. Провод выдержит всякую, в границах средних характеристик плит, нагрузку в течение долгого времени, без перегрева.

В вебе довольно онлайн калькуляторов, которые позволяют высчитать характеристики кабеля согласно мощности подключаемого устройства. Воспользоваться данными инструментами полезно, когда плита устанавливается, что именуется, раз и навечно, без способности замены на более сильную. Либо при желании сберечь, подобрать рациональные характеристики полосы питания для определенного устройства.

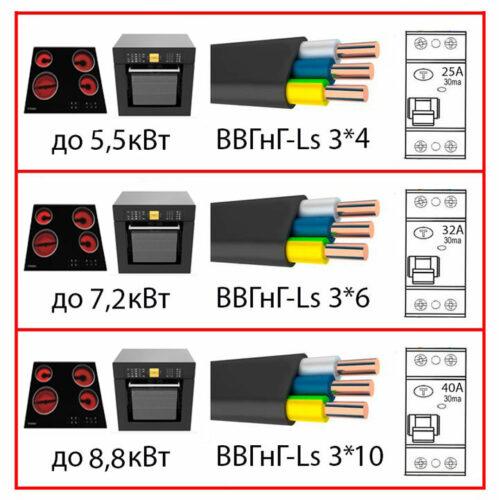

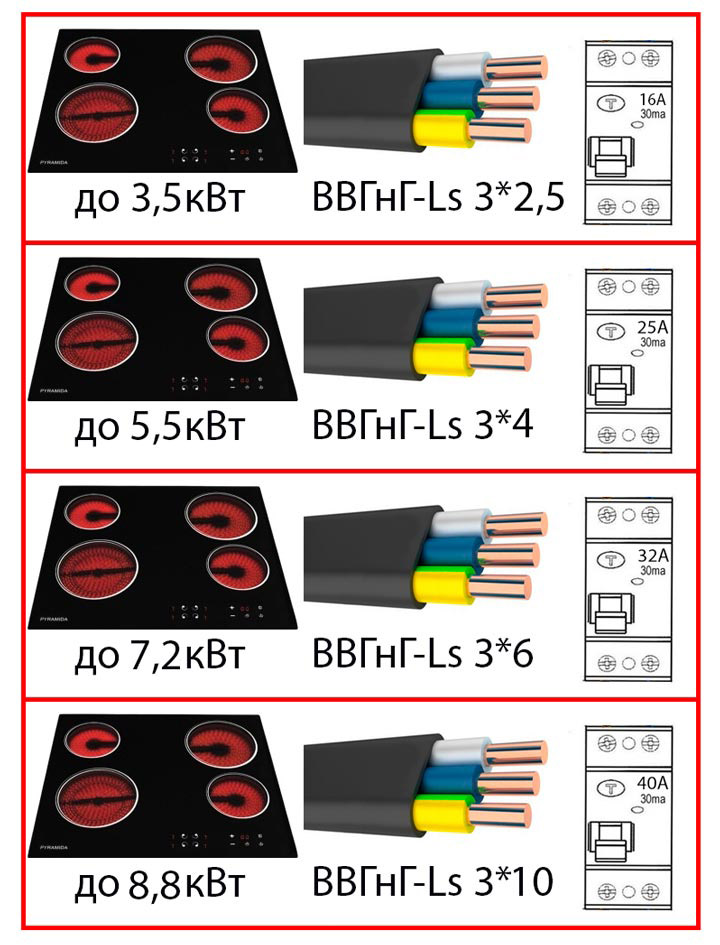

Примерные значения сечений смотрятся так:

• устройства до 3.5 кВт потребуют кабель сечением 2.5 кв.мм;
• для печей до 5.6 кВт подойдет провод сечением 4 кв.мм;
• мощность до 7.2 кВт просит кабеля 6 кв.мм.

Если печь потребляет 40А и выше (данные указаны в паспорте к устройству), для ее подключения будет нужно провод с сечением жил 10 кв. мм и выше.

Но что делать тем, кто не имеет способности проложить отдельную линию питания к панели? Другими словами, не может штробить стенки либо прокладывать кабель другим образом? В данном случае придется подключать печь к обыкновенной сети квартиры. Принципиально узнать, какую мощность она может выдержать.

Дабы обеспечить безопасность эксплуатации панели, придется смириться с тем, что она не будет работать на полную мощность. У большинства современных устройств есть возможность опции режимов. Подключение делается с соблюдением следующих правил:

• в щитке устанавливается автомат аварийного отключения, который соответствует допустимым токам (мощности) проводки, а не панели;
• панель программируется так, дабы ее наибольшие токи не превосходили допустимых либо блокируется режим включения нескольких конфорок сразу.

Очередное правило, которому рекомендуется следовать при прокладке полосы и подключении печи, звучит просто: не надо закладывать очень огромные припасы. Это значит, что для печи до 3,5 кВт не стоит класть провод 6 кв.мм. Он может просто не влезть в клеммники панели.

Какая нужна розетка

Даже если для варочной панели не изготовлена выделенная линия питания, подключать устройство необходимо через отдельную розетку. Ее располагают на комфортной для осмотра либо отключения сети высоте. Как правило это менее 90 см от пола. При всем этом розетку нельзя располагать над либо поблизости варочной панели.

Если в дополнение к плите устанавливается интегрированная электродуховка, общую для 2-ух точку подключения располагают низковато. Другими словами, на уровне ниже дна духового шкафа. При всем этом нельзя монтировать розетку впритирку к полу во избежание маленьких замыканий при затоплении.

Есть требования и к параметрике розетки. Обыденные, рассчитанные на 16А изделия, даже при работе маломощной панели будут эксплуатироваться на пределе и перенагреваться. Есть и еще одна сложность. В обыденную евровилку и розетку очень проблематично завести кабель 6 кв.мм.

Стоит принять одно обычное, но принципиальное правило. Хоть какое устройство с мощностью выше 3.5 кВт необходимо подключать через необыкновенную розетку. Это изделия с допустимыми токами до 40 А. Если же мощность плиты составляет 8 кВт и выше, придется отыскать разъем с еще большенными параметрами.

Нужное оборудование и инструменты

Дабы подсоединить электропанель, приготовьте следующее оборудование:

• отвертку, ножик;
• соединяющий кабель, рассчитанный на мощность поверхности (4-6 кв. мм);
• зажим-переходник;
• тестер для проверки на соответствие фазы подсоединения цветам провода.

В набор заходит, обычно, кабель, состоящий из 4 главных проводов, обозначающих:

• фазу (темного и кофейного цвета),
• ноль (синей раскраски),
• землю (желто-зеленого цвета).

Направьте внимание! Устройство подключается через отдельный защитный автомат УЗО, к которому не подсоединяются другая домашняя техника.

Количество фаз

Установка всех новых моделей евро производства рассчитана на подключение техники к сети с разным количеством фаз. В наших домах существует два эталона: трехфазная сеть с 380 В и однофазовая сеть с 220 В. Выбор нужной схемы подключения находится в зависимости от проводки в доме.

Стандартная схема варочной поверхности представлена клеммной группой, состоящей из 5 наименований, промаркированных для удобства цифрами, и одним заземлением, которое указывается значком:

В электрике применяются такие условные обозначения:

• фазы обозначаются как L1, L2, L3;
• нули – N1 и N2;
• заземление с маркировкой PE.

Разобравшись со схемами подключения и проводами, нужно изучить аннотации. В наставлениях производителя приведены все соединения и тщательно расписаны главные шаги монтажа. После избранной схемы перебегаем к практике.

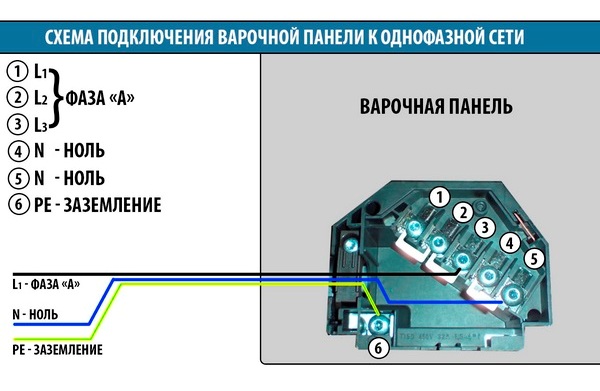

Подключение агрегата к однофазовой сети

Этот тип подсоединения применяют тогда, когда из стенки выходит провод, состоящий из 3-х жил. Для установки панели нужно выполнить следующие деяния.

1. Открутите при помощи отвертки железную пластинку на задней стороне панели.
2. При помощи перемычек (они поставляются в комплекте с устройством) соедините клеммы под номерами «1», «2», «3» и подключите фазный провод (карий, черный либо белоснежный).
3. К нулям (контактам под номерами «4», «5») подключите синий провод.
4. Желто-зеленого цвета провод подсоедините к защитной клемме.
5. Установите устройство на место и затяните потуже винты крепления соединяющего кабеля.
6. Проверьте на крепкость и плотность соединения, также работоспособность кухонной панели.

Перед выполнением монтажа варочной техники всех марок (панели Aeg, Бош, Сименс, Electrolux, Hansa, Самсунг и других), на кабеле которых находится вилка, поначалу проверяются на соответствие контакты и проводы питания снутри розетки. В некоторых устройствах они отличаются — в данном случае разбираем розетку. Определяем соответствие подключения при помощи специального мультиметра. Провода в случае необходимости можно поменять местами.

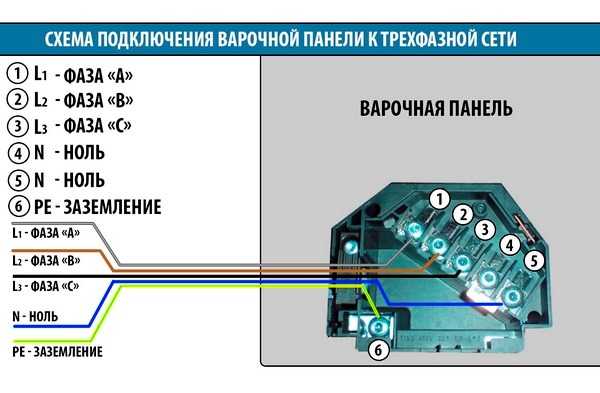

Подключение устройства к трехфазной сети 380 В

Для установки устройства применяется кабель с пятью жилами, в каком есть такие характеристики: 3 фазы, защитное заземление и «ноль».

Устанавливать индукционную плиту следует в таковой последовательности:

1. К клемме под номером «1» соединяем 1-й фазный провод (черный, белоснежный либо карий), под вторым номером – следующий, к «3» клемме – оставшийся.
2. Перемычкой подсоединяются клеммы под номерами «4» и «5», а к ним – нулевой провод (обычно, синего цвета).
3. К клемме «заземление» маркировки pe подключаем провод желто-зеленого цвета.

Направьте внимание! Порядок подсоединения фазы к контактам устройства не так существенен, другими словами нет различия, какого цвета провод юзер подключит 1-ый.

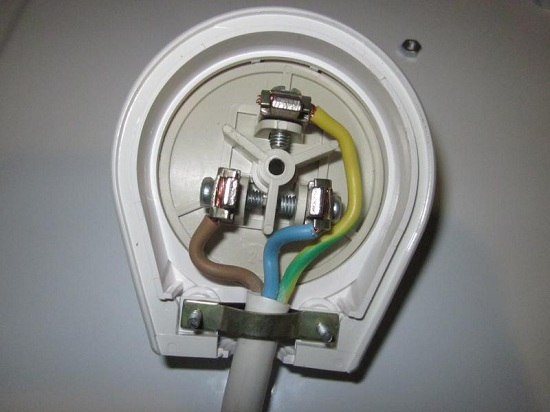

Как подключить вилку к кабелю

Если вилка имеет четыре контакта, то при подсоединении их нужно подключить к маркированным цветным жилам кабеля. Но бывает и другой вариант. В этом случае, если розетка трехконтактная, появляется неувязка – четыре жилы при наличии 3-х контактов. Выход прост – черный и карий провода из фазы скручиваем совместно и соединяем к контакту «Фаза».

Задачи при подключении

Если панель после первого запуска ведет себя нештатно, к примеру, самопроизвольно выключается и врубается — не надо сходу беспокоиться о неверной коммутации. Может быть, на плите выставлена защита от малышей. Бывает, что пролитая вода на детекторы вызывает сбои. Это происходит при запуске холодной плиты в теплом помещении.

У современных варочных панелей есть функция определения посуды. Они просто не врубаются, пока на конфорке нет железного предмета.

Бывают и случаи срабатывания защиты. К примеру, при подключении трехфазных панелей к обыкновенной розетке часть из конфорок не врубаются (высвечивается Н).

Совет, как избежать заморочек, довольно ожидаем. До того как подключать устройство, следует пристально изучить его паспорт и все советы производителя. При халатном монтаже либо ошибочно рассчитанной системе питания встречаются следующие препядствия.

1. Перегрев с угрозой возгорания при использовании обыденных 16А розеток для плит с мощностью выше 3.5 кВт.
2. Неправильная система защиты, опасность маленьких замыканий и перегрева проводки. К примеру, установка только обычного автомата без УЗО.
3. Опасность маленьких замыканий и возгорания при ошибочно рассчитанном сечении кабеля, к примеру, подключение печи 7 кВт проводом 2.5 кв.мм.
4. Коммутация полосы питания панели конкретно в распределительную коробку на кухне.

Подводя результат, охото отметить, что установка варочной поверхности связана с электричеством, потому при монтаже пригодятся определенные способности. От грамотного подключения также зависит безопасность людей. Если есть мельчайшие сомнения, лучше доверить подключение техники проф мастерам. Это правило применимо и к устранению поломок индукционных плит. Ремонт своими руками вероятен только при наличии соответственных познаний и опыта ремонта техники.

Подключение варочной панели к электросети: схемы, выбор кабеля, розетки, автоматов.

Для чтения нужна ~6 минут

Подключение варочной панели к электросети без помощи других на 1-ый взор кажется достаточно сложной процедурой. Купив дорогой устройство, не каждый осилит к тому же услуги мастера, стоимость на которые в Москве начинается от 1000 рублей. В нашей статье мы попытаемся ответить на самые пользующиеся популярностью вопросы, возникающие при монтаже. Тогда и ваше подключение пройдет, как у опытнейшего электрика.

Правила безопасности

Подключение электрической варочной панели и духового шкафа, как хоть какой сильной техники, всегда происходит по отдельной полосы проводки с распределительного щита. Печь нельзя запитывать от общей коробки на кухне либо уже имеющихся розеток.

Внимание! На нашем веб-сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню собственной мечты сможете совсем безвозмездно! Также может понадобиться конструктор шкафов-купе.

Обыденный автоматический выключатель не сможет защитить устройство в случае повреждения изоляции и утечки электричества. Перед установкой удостоверьтесь, что провода находятся в удовлетворительном состоянии. Так как по другому плита будет повсевременно отключаться и придет в негодность. И не забудьте выключить на щитке автоматы.

Кабель проводки для подключения

Для этого применяют силовой кабель 2-ух видов: ВВГнг-Ls либо NYM. В первом токопроводящая жила защищена поливинилхлоридным пластикатом и сверху еще одним, негорючим. А во-втором под оболочкой кабеля жилы заполнены поясной изоляцией.

Кабель должен быть медным и трехжильным, с сечением более 6 мм2. Конкретно с его помощью можно подключить все имеющиеся модели варочных поверхностей.

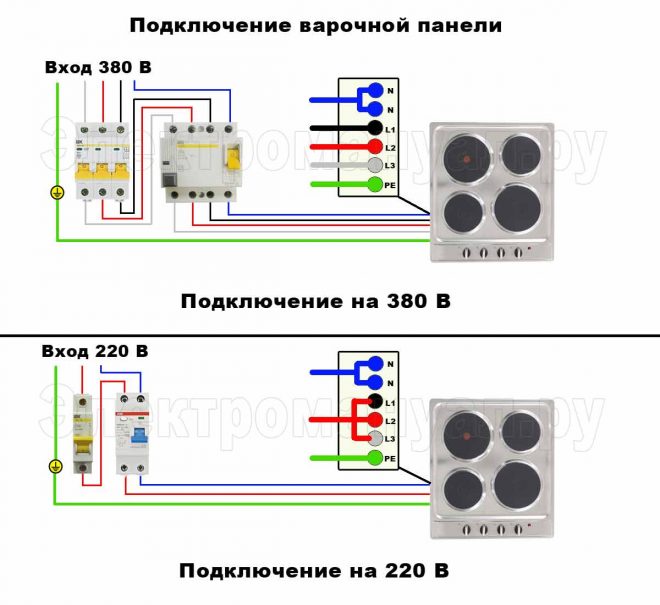

Подключение индукционной варочной поверхности в щитке

Варочная панель и духовой шкаф подключается только через УЗО и диффузный автомат либо же дифференциальный автомат с током утечки 30 мА. Нельзя подключать варочные панели через обыденный автомат с термическим расцепителем.

Если кабель уже проложен, но имеет наименьшее сечение, чем это нужно для мощности вашей варочной панели, а вы не желаете прокладывать его поновой, есть выход. Можно во вред мощности панели выполнить следующее – установить в щитке выключатель согласно номинального сечения кабеля. При всем этом плита не будет работать на всю и в ней нельзя включать сразу все конфорки.

Как подключают варочную панель?

• В щитке фазный провод кабеля (обычно бывает карим либо сероватым, пореже других цветов) подводят к нижней клемме автомата с цифрой 2.
• Голубая (нулевая жила) подключается к нижней клемме, с маркировкой N.
• Желто-зеленая жила, которая является защитным заземлением, подсоединяют к аналогичной, находящейся раздельно.

Розетка и вилка для варочной панели

Ветка и вилки необходимы особые, для тока в спектре 32А-40А. Если вы не будете вести кабель прямо в панель, то следует выполнить для неё отдельную розетку – это более удачный вариант при эксплуатации устройства. При влажной уборке панель всегда следует обесточивать. Если ваш устройство подсоединен впрямую – придётся пару раз обращаться к щитку и отключать электроэнергию во всей квартире. А с розеткой дела пойдут намного резвее.

Розетку устанавливают на комфортной для юзера высоте, в большинстве случаев не выше 90 см от пола. Нельзя устанавливать варочную поверхность на этом же уровне с розеткой, дабы устройство упирался прямо в нее. Его следует расположить справа либо слева.

Если вблизи находится духовой шкаф, то розетка должна быть ниже духовки. В большинстве случаев ее располагают около кухонных ножек (не ниже 10 см от пола). Но совершенно на полу розетку делать тоже нельзя, так как существует возможность подтопления соседями либо протечки водопровода.

Основным недочетом данных розеток будет то, что они выпирают из стенки до 7 см. Потому сама варочная поверхность будет очень сильно выдаваться вперёд.

Какую избрать розетку? Маломощные панели до 3,5 кВт (в большинстве случаев двухконфорочные) можно подключать через евророзетку. Но она всегда будет работать на максимум (номинальная мощность 16А) и сильно нагреваться.

А вот кабель 3*6 мм заводить на контакты вилки достаточно трудно. Самым наилучшим вариантом будет внедрение узкоспециализированных вилки и розетки для плит, рассчитанных на 40А. Как в розетке размещены ноль и фаза, не имеет никакого значения. Главное, дабы заземляющая жила выходила на контакт впрямую. При подключении вилки следует соблюдать полярность, для этого есть особая маркировка клемм.

Если вы заполучили только саму вилку, то не обойтись без трехжильного провода ПВС, чье сечение должно соответствовать мощности плиты. Дабы подсоединить провод, следует разобрать корпус вилки, снять изоляцию, зачистить жилы и опрессовать их наконечником НШВ. Потом затянуть винты на вилке, вывести ноль и фазу под боковые клеммы, а заземление под верхний винт.

Подключение панели без вилки

Если же такая розетка вас не устраивает и вы желаете убрать распаечную коробку либо подрозетник, выполнить это можно при помощи 2-ух вариантов: гильзами либо через монтажную коробку.

Подключение варочной панели electrolux 4 провода к подрозетнику, в каком всего три жилы, может сначала изумить. Дело в том, что в почти всех варочных поверхностях кабеля с 4-мя жилами рассчитаны как на однофазовое подключение в 220В, так и на двухфазное, 380В. Очень комфортно, что половина конфорок может работать от одной фазы, а другая – от более сильной.

Вторую фазу можно применять не только лишь для питания управления. Если вы желаете всё подключить на обыденные 220В, следует просто убрать одну жилу (черную), заизолировав ее. Тогда и у вас остается ноль, земля и фаза. Также можно соединить два фазных провода через один наконечник.

Очень изредка, но встречается вариант с 5-жильным кабелем. Они рассчитаны на 380В и их применяют для массивных панелей от 7 кВт. А дабы их подключить к нашей сети в 220В, следует соединить попарно по 2 жилы и одну заизолировать. Но такое подключение будет не совершенно верным, так как защитный проводник должен быть 1-го сечения с фазой.

Соединение гильзами

В данном случае провода в подрозетнике соединяются с кабелем, идущим на панель. Тут очень принципиально избрать гильзу ГМЛ соответственного сечения.

Гильзы изготовлены из электротехнической меди с олово-висмутовым покрытием и рассчитаны на провод и кабель 5 и 6 класса гибкости. Изоляция луженая и обеспечивает коррозионную стойкость. Если сечения жил различные, то с наименьшей стороны гильзу следует уплотнить дополнительным проводом. После этого концы следует запрессовать и заизолировать термотрубкой либо изолентой. Потом всё это скрывается в подрозетник.

Этот метод не очень комфортен тем, что соединение неразборное и для опрессовки концов необходимы пресс-клещи. Обжимать пассатижами жилы нельзя.

Соединение через монтажную коробку

Монтажная коробка КлК-5С является более комфортным вариантом. Не считая отвертки, для вас не нужна никаких инструментов, а отходящий кабель просто отсоединить в хоть какой момент. Правда контакты тут тонковаты и мощная затяжка может их разрушить.

Зато коробка маленькая и ее комфортно монтировать где угодно. Нередко их закрепляют за шкафами кухни. Подключение осуществляется по традиционной схеме:

• синий провод (ноль) через клемму N,
• заземление – желто-зеленая жила,
• сверху 3 фазных разъема.

При напряжении в 220 Вольт излишние фазы следует убрать и заизолировать.

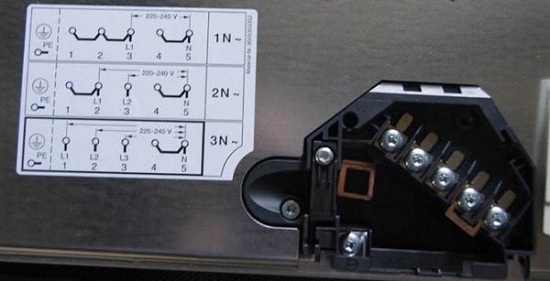

Схемы подключения индукционной варочной панели

Как подключить индукционную варочную панель? У различных производителей схемы подключения различаются. Но на оборотной стороне всегда находится наклейка с заводским чертежом.

Схема для однофазовой сети – 1 N. В данном случае 1-ые три клеммы и последние две (4 и 5) соединяются между собой перемычками. Электрические проводники (медные либо латунные) идут в комплекте с варочной панелью. Обычно они находятся вкупе с клеммами и без них будет работать только часть индукционной печи. А если в процессе работы одна из перемычек отгорает и половина варочной панели выходит из строя – знайте, что вопрос конкретно в перемычке.

Перед подключением провода ПВШ следует снять изоляцию и опрессовать жилы. Также направьте внимание, есть ли свободное место в клеммной коробке для монтажа других наконечников. Время от времени их следует укоротить либо вообщем отрешиться от 1-го из них.

Поначалу происходит установка перемычек, позже фазу подключают к клемме 3 и затягивают контакты. Ноль устанавливается на перемычку между 4 и 5 клеммой. В пятую клемму заводится ноль синего цвета, и затягивается контакт. А защитное заземление подключается в аналогичной разъём, находящийся раздельно.

Нередкие ошибки при подключении

Некоторые просчеты при подключении варочной поверхности бывают довольно суровыми. Они могут вполне вывести из строя варочную панель либо привести к пожару.
