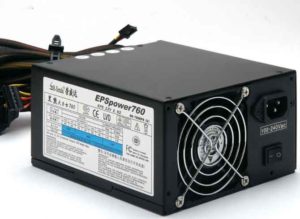

Распиновка блока питания компьютера по цветам проводов. Стандартный компьютерный источник питания употребляет электросеть 220 вольт. Но, бывают модели БП, у каких имеется интегрированный переключатель на сетевое напряжение 110 вольт. В наших электро-сетях 110 вольт фактически не применяется, потому таковой вариант нужен в главном исключительно в европейских странах, где единственным эталоном электрических сетей является 110v.
Распиновка блока питания компьютера — принцип его работы
Блок питания для настольного компьютера предназначен для конвертации переменного напряжения 220v в пониженное неизменное с номинальным значением ±12v, ±5v, +3.3v. Питание ±12v применяется для работы подключаемых девайсов устройств компьютера, обычно это охлаждающая система и приводы. Все установленные на материнской плате микросхемы, получают питание по шинам ±5v, +3.3v.
Распиновка блока питания компьютера ранешних годов выпуска, принципных различий от современных БП не имеет. Естественно, источники питания сегодняшнего поколения снабжены соединителями для современных девайсов.

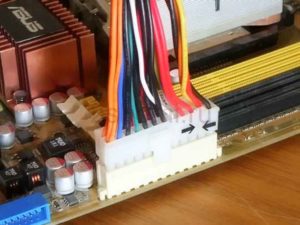

Распиновка головного коннектора источника питания

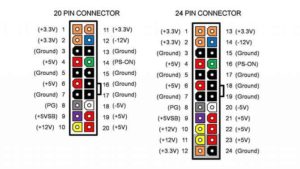

На практике, распиновка блока питания компьютера всегда начинается с головного и самого впечатляющего по габаритам коннектора, который соединяется конкретно с материнской платой. Системные платы прошлых поколений имеют 20-пиновый коннектор АТХ, а современные материнские платы уже снабжены 24-пиновым разъемом. Другими словами дополнительно пристегнуты к нему еще четыре разъема по шине питания 5v.
Обзор 4-контактного разъема питания Molex
Тут представлена распиновка блока питания компьютера и описание 4 контактного электрического соединителя типа Molex. Его основное предназначение — обеспечение питанием накопителей HDD и устаревших приводов флоппи. Корпус коннектора Молекс оснащен особым срезом, который корректирует правильное подключение в ответную розетку. Тем гарантируя полное исключение ошибки при соединении.
Распиновка пинов БП компьютера для подсоединения к коннектору Molex
- провод желтоватого цвета предназначен для напряжения 12v;
- пара проводов темного цвета расположенных посреди подаются на контакты Ground («земля»);
- провод красного цвета передает неизменное напряжение 5v.
Читайте также: Вернуть данные с флешки: возврат утерянных файлов

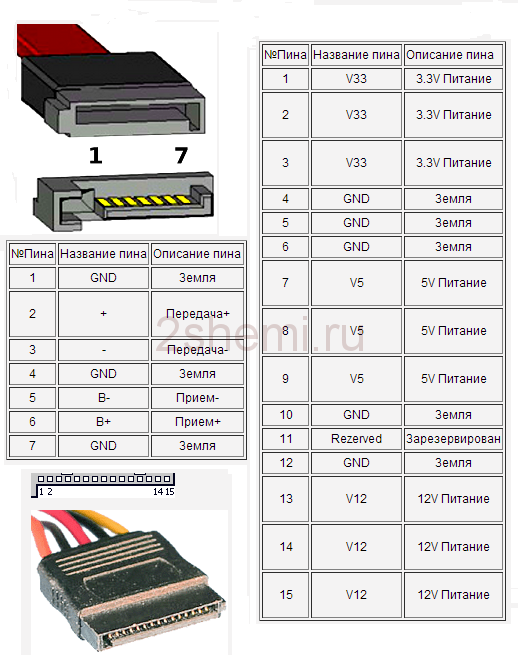

Распиновка разъема питания эталона SATA
В свое время, для усовершенствования параллельного интерфейса IDE был сотворен более действенный последовательный интерфейс SATA для питания, с соединителем включающего в себя 15 контактов.

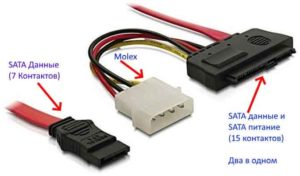

Дабы работать с интерфейсом SATA, для этого применяются два кабеля: один рассчитан на семь контактов для обмена данными, а другой на пятнадцать контактов для обеспечения напряжения питания. Провод с 15-контактным коннектором может быть заменен разъемом типа Molex, рассчитанного на четыре контакта. Кабель силовой шины обеспечивает напряжение 5v и 12v. Таковой провод по ширине имеет всего 24 мм.
EPS12V коннектор на восемь контактов и 4+4 контакта
Есть компьютерные соединительные кабели с восемью пинами напряжения, которые применяется для соединения центрального микропроцессора. Микропроцессоры, устанавливаемые на серверах потребляют значительно больше мощности, чем обыденные, соответственно и проходящий по ним ток больше. Потому, в таких вариантах соединения используют усиленные кабели. Позиция контактов в разъеме представляет следующую схему: верхние 4 пина являются контактами «земля», другие 4 пина обеспечивают подачу напряжения 12v.
Кабель на 4+4 контакта конструктивно практически не имеет различий от 8-пинового, но может быть применен для подачи напряжения питания как на обыденные микропроцессоры, так и на семейство серверных.
Соединители PCI Express
Кабель питания с 6-ю контактами применяется для соединения блока питания с графическими картами, у каких потребляемая мощность находится в границах 75 Вт. Позиция контактов в разъеме такая: 3 пина, расположенных вверху, обеспечивают питание 12v, другие три идут на «землю».
8-пиновый разъем предоставляет видеокарте дополнительную мощность 150 Вт. Распиновка данного коннектора выполнена следующим образом: 4 пина установлены в два ряда. Контакты с порядковым номером 1, 5, 6, 7, и 8 идут на «землю», а контакты 2, 3, и 4 обеспечиваю напряжение питания 12v.
Читайте также: Что такое мини-пк
Самым универсальным считается кабель с коннектором на 6+2 контактов, таковой соединитель способен работать как с 6-пиновыми GPU так и с видеоплатами на восемь контактов.
Как распознать напряжения по цвету проводов
Мировые производители, выпускающие компьютерные блоки питания в главном строго соблюдают признанные эталоны используемые к этих устройствам. Но, в силу определенных событий, случаются исключения.
Ниже приведено полностью правильное определение проводов по их цвету:
- провод темного цвета — значит «земля», заземление;
- провод желтоватого цвета — это шина 12v неизменного напряжения;
- провод красного цвета — шина 5v неизменного напряжения;
- провод оранжевый оранжевого цвета, служит для подачи напряжения 3,3v.
Распиновка блока питания компьютера под нагрузкой
Дабы проверить компьютерный блок питания на предмет его работоспособности без задействования всех девайсов компьютера, можно следующим образом. Это животрепещуще, к примеру для БП бывшего потребления.
Когда непонятно, находится ли устройство в рабочем состоянии либо нет, потому, дабы не «сжечь» систему проверяется поначалу один источник питания раздельно от других модулей. Для того, дабы запустить БП необходимо всего только закоротить 16 и 17 выводы на 20-пиновом (24-pin) разъеме, как правило это зеленоватый и хоть какой черный провод.

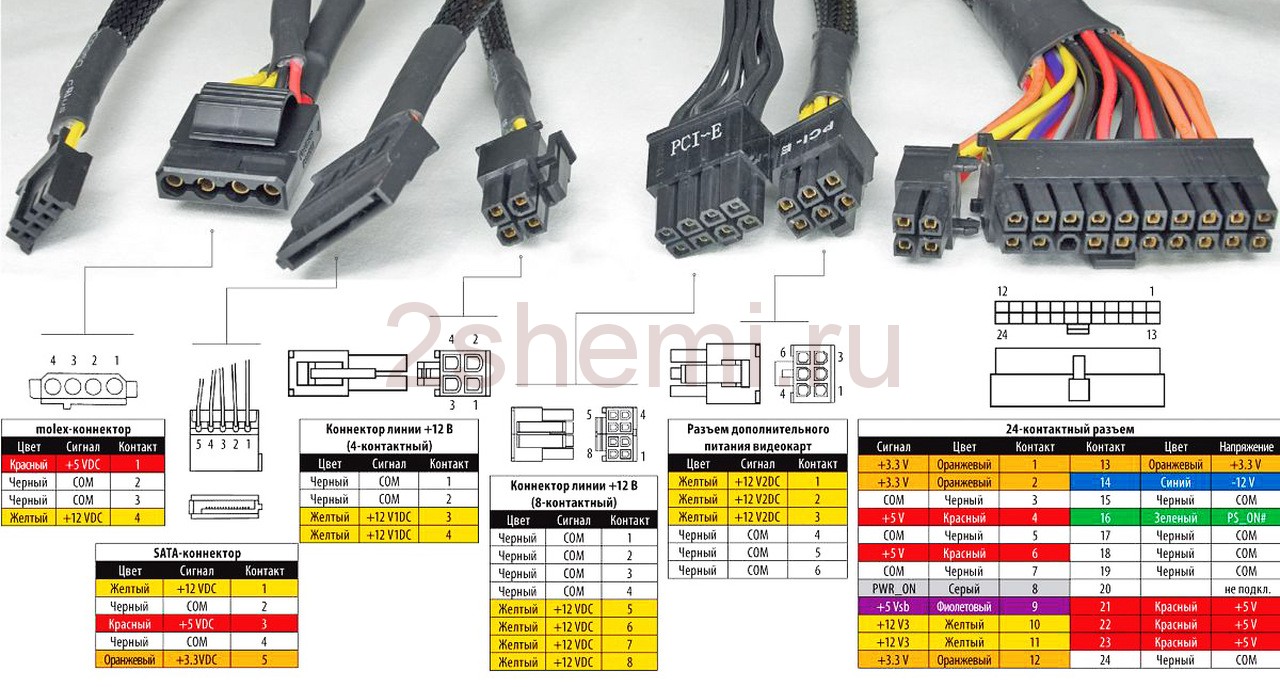

Распиновка разъемов питания компьютера

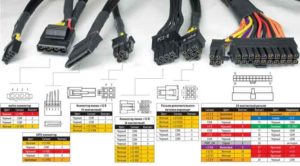

Приводим справочные данные на цветовую маркировку и размещение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других главных модулей компьютера должно быть проведено аккуратненько и безошибочно, чтобы не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода. Если необходимы другие гнёзда – читайте полный справочник по ПК разъёмам
Цветовая маркировка
В обыденных БП ПК применяется 9 цветов, обозначающих роль проводов:
- Черный — общий провод, он же заземление либо GND
- Белоснежный — напряжение -5V
- Синий — напряжение -12V
- Желтоватый — подает +12V
- Красный — подает +5V
- Оранжевый — подает +3.3V
- Зеленоватый — отвечает за включение (PS-ON)
- Сероватый — POWER-OK (POWERGOOD)
- Фиолетовый — дежурное питание 5VSB

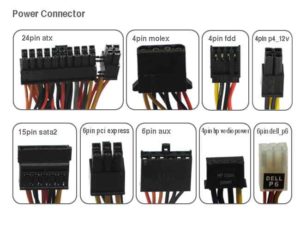

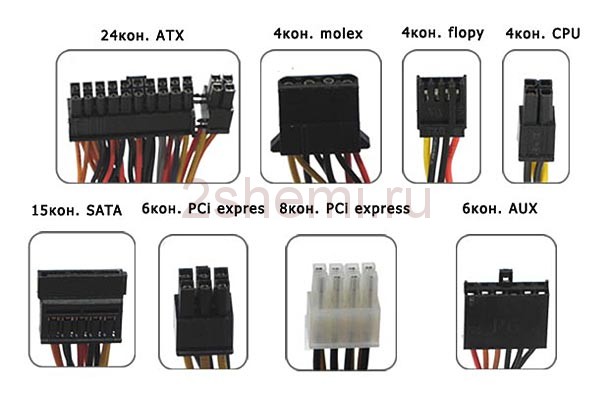

Все разъёмы компьютера – название и фото

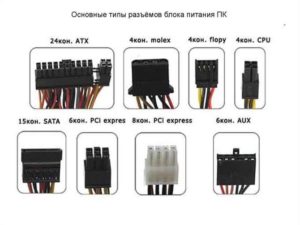

Всего при работе БП применяется 8 типов разъемов, их вид и наименования представлены на рисунке. Дабы включился блок питания AT-ATX – нужно замкнуть GND и PWR SW коннекторы. Он будет работать до того времени, пока они замкнуты.Если используете его раздельно – ставьте на эти контакты кнопку.
Полезное: Промышленные разъемы HA, HE, HD, HVE, HSB, HM, HK и HQ

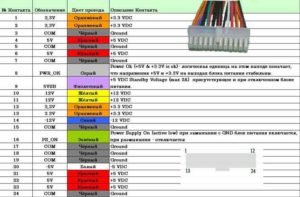

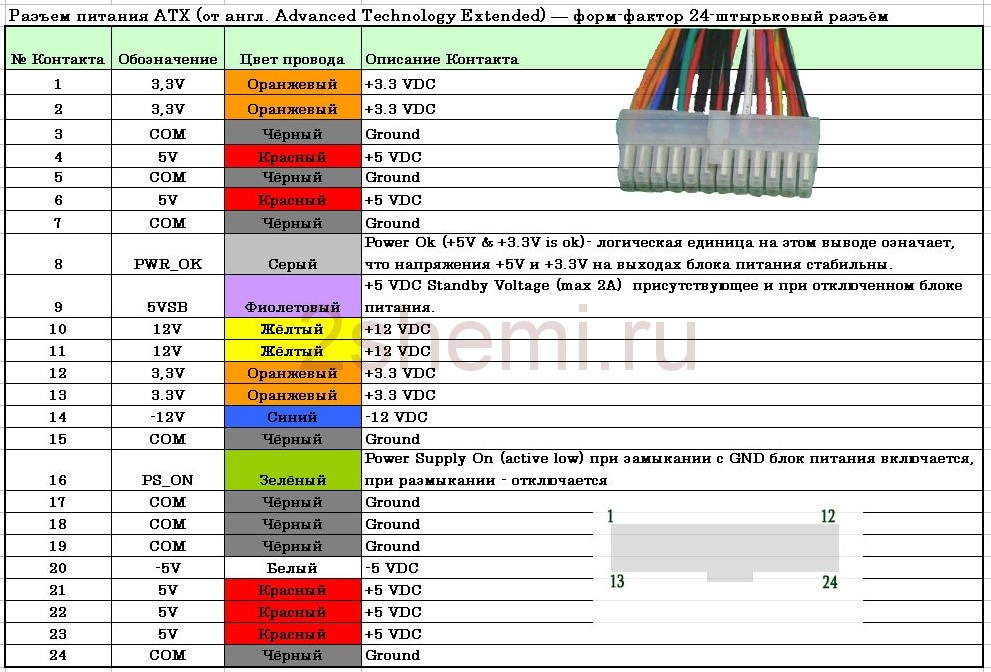

Распиновка проводов разъема блока питания

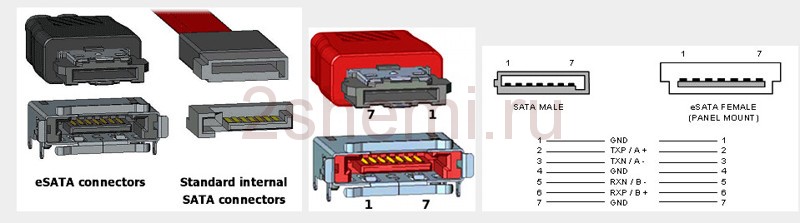

Распиновка на разъем питания жесткого диска sata и esata
Схема распиновки контактов питания видеоплаты
Как получить другое напряжение с БП
| ПОЛОЖИТЕЛЬНОЕ | НОЛЬ | РАЗНОСТЬ |
| +12 | +12 | |
| +5 | -5 | +10 |
| +12 | +3.3 | +8.7 |
| +3.3 | -5 | +8.3 |
| +12 | +5 | +7 |
| +5 | +5 | |
| +3.3 | +3.3 | |
| +5 | +3.3 | +1.7 |
Встречаются ситуации, когда подключаемое устройство просит для собственной работы такового напряжения, которое БП выдавать не способен. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить композицией проводов, которые выдают +12V и +3.3V. Для удобства, все вероятные композиции приведены в таблице.
