Подключение 15 кВт в личный дом. Схема подключения
Если вы обладатель дачи либо пригородного дома (а, может быть, собираетесь влиться в аудиторию застройщиков), и ваш участок находится в населенном пт, где разрешено внедрение земель для ИЖС (личное жилищное строительство), то по закону для вас полагается подключение к сетям с настоящей мощностью 15 кВт. Тогда как в дачных кооперативах и садовых приятельствах применяют мощность 4 либо 6 кВт.
Мощность в 15 кВт дозволит организовать уютную домашнюю жизнь, где большущее значение имеют бытовые электрические приборы, их количество и эксплуатационные способности.
Электромонтажные работы проводятся по проекту, который сотворен на базе технических критерий (ТУ). А этот документ разрабатывается персонально для каждого хозяйства. Для этого вы должны подать заявление в энергоснабжающую компанию, где указать желаемую мощность подключения (15 кВт) и напряжение (230/400В). Эти значения вы получите, за ранее рассчитав суммарную мощность употребления ваших электроприборов.
Беря во внимание данные вашего заявления и способности полосы электропередач, местные электрические сети либо организация, которой они принадлежат, выдает для вас ТУ, где будут указаны числа разрешенной мощности, также величина сечения кабелей полосы, их марка и тип. Также требования к заземлению, молниезащите, коммутационной и защитной аппаратуре, счетчику, автоматам, УЗО.
В разработке проекта, который делают спец и лицензированные организации на основании данного ТУ, ПУЭ и СНиП, вы должны принимать живое роль, дабы быть в курсе всех аспектов.

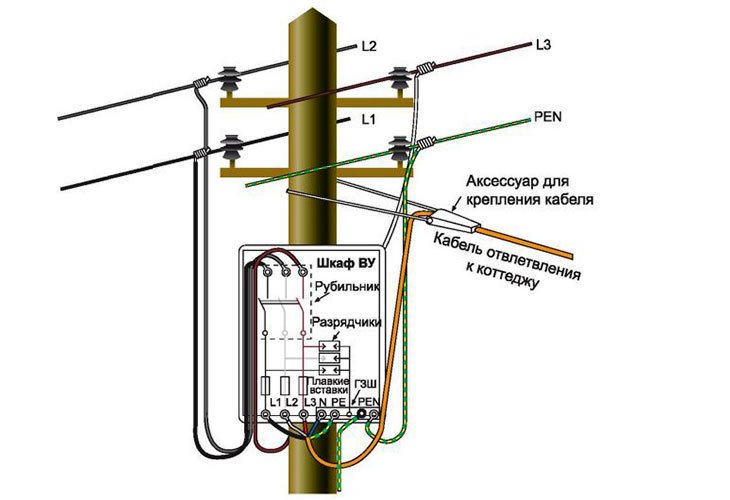

Установка наружной проводки
Любые технические работы, связанные со строительством, выполняются в согласовании с разработанным проектом, которым занимаются спецы. Для подключения к электросети нужно подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе необходимо указать лучшую мощность и напряжение, нужную юзеру.
Числа можно высчитать на базе суммарной мощности предполагаемого потребления энергии всех электроприборов. На базе этих данных, надлежащие органы выдают разрешение согласно техническим данным, в каких описаны характеристики допустимой мощности, напряжения, сечения проводов, правила заземления, также защитной, фиксирующей аппаратуре.
Читать еще: Проверка сопротивления изоляции
Для подсоединения дома к электросети на 15 квт нужна напряжение 230-400 В, а на счетчике должны стоять надлежащие автоматы.
Нужна дополнительная мощность? Поможем в хоть какой ситуации!
Выбирая, какой автомат ставить на 15 кВт, нельзя забывать о том, что при маленьких замыканиях сила тока может возрости до тыщ ампер. Это представляет довольно суровую опасность для кабельной полосы и, как следствие, для помещения, в случае возгорания сети.
Вот поэтому при выборе того, для 15 кВт 3 фазы сколько ампер автомат ставить, нужно учесть продолжительно допустимую нагрузку и расчетный ток недлинного замыкания. Не будем углубляться в технические подробности и расчеты. Но каждому принципиально знать, что в вопросе, какой автомат на 15кВт 3 фазы избрать, нужно инспектировать защитный аппарат по следующим характеристикам:
- По расчетному току проводки с наименьшим сечением, защищаемой выключателем;
- По номинальному току электроприемника.
После определения автоматических выключателей для каждой группы электроприемников в распределительном щитке можно заняться выбором вводного аппарата защиты. Как найти, для мощности 15 кВт сколько ампер будет у нашего автомата.

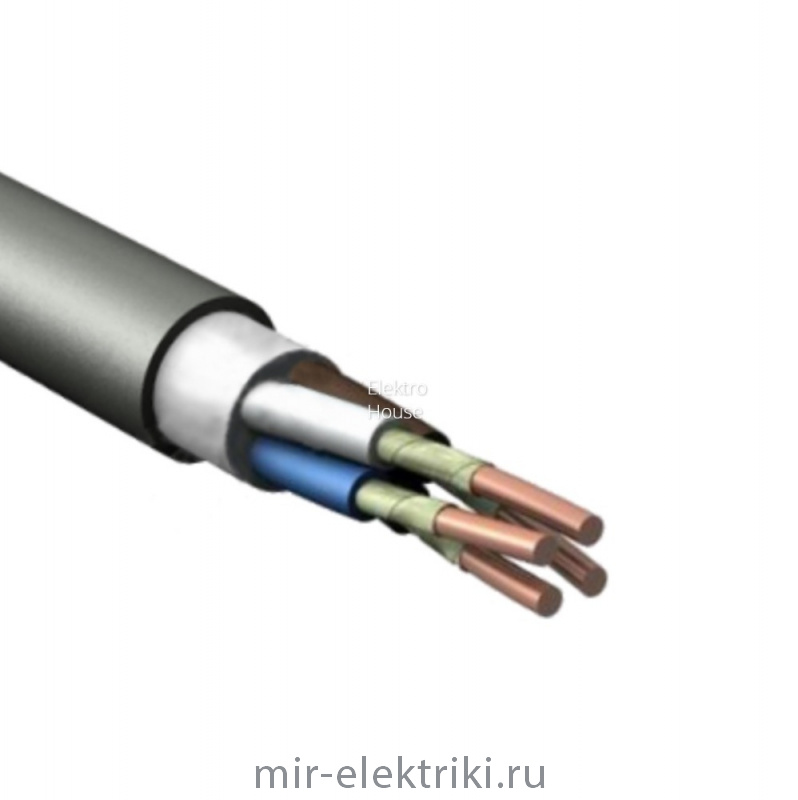

Бронированный кабель на 15 кВт.
Для подключения сети на 15 кВт применяют бронированный кабель ВБбШв 4х6 и ВБбШв 5х6 и выше.
Если нужно взять «с припасом», то применяют медный ВБШв 4х10 и 5х10.
Также применяется дюралевый бронированный кабель АВБбШв 4х16 и АВБбШв 5х16, также СИП-4 4х16.
Для обеспечения одинаковой пропускной возможности дюралевый бронированный кабель АВБбШв берут на два шага в сечении выше, чем у медного бронированного кабеля ВБбШв (сечения — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50).
ВБШв 4х6, 5х6 = АВБШв 4х16, 5х16
ВБШв 4х10, 5х10 = АВБШв 4х25, 5х25
Данный кабель рекомендуется брать только ГОСТ, т.к. кабель укладывается на 30 лет.
Кабель ГОСТ производителей ВБбШв Конкорд, Алюр, Кольчугино и других можно приобрести у нас.
Данные позиции указаны — ГОСТ
Мы поддерживаем выбор сечений от 1,5 до 240 квадратов и Низкие цены.
Читать еще: Устройство для измерения сопротивления изоляции
Андрей
Я не спец, но у меня вопрос
человек спрашивает про провод пятижильный с сечением 4 мм.кв
я думаю он про медный пишет. Раз жил 5, означает трёхфазный.

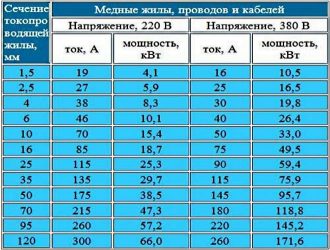

15 квт разумно что по 5 на фазу. Из таблицы выходит 16,5 это 2,5 сечение на жилу.
Означает четыре с припасом?
Вы советуете 16, это в этом случае если он всё загрузит на одну фазу и не будет изготовлено грамотное рассредотачивание по фазам в доме.
Я верно понимаю либо ошибаюсь?
Макаров Дмитрий (Эксперт)
Да вопрос задан конкретно про пятижильный медный кабель, любая жила в каком составляет 4мм2 в сечении. Так как в кабеле находится 5 жил, это значит, что питание может осуществляться по трехфазной схеме с раздельно выделенным нулевым проводом и проводом заземления.
То что дом питается по трехфазной схеме, не значит, что любая из фаз имеет одинаковую загрузку. При питании бытовых потребителей, даже по трехфазной системе, все фазы загружаются симметрично (с равной нагрузкой) только при подключении движков, трансформаторов и других потребителей с одинаковым сопротивлением частей в каждой фазе. Также заметьте, что не считая фазных проводников, в кабеле находится и нулевой, в каком ток от 3-х фаз суммируется, а, поэтому, испытывает куда огромную нагрузку. Тем самым применять кабель по принципу равного рассредотачивания нагрузки между фазами нельзя.
Очередной важный момент – бытовые приборы не рассчитаны на питающее напряжение в 380В, потому подключать их между 2-мя фазами нельзя. Вы приводите 16,5кВт на 2,5мм2 – это некорректно, так как данное соотношение справедливо в сети 380В, а в бытовых сетях применяется напряжение 220В, потому и сечение с нагрузкой необходимо выбирать по колонке для 220В.
Дмитрий Макаров (Эксперт)
Все находится в зависимости от вашей нагрузки, сколько сразу будет включено электроприемников. Если применять кабель сечением 4 мм.кв, то одновременная мощность составит 8,3 кВт. Энергосбыт выделяет на квартиру 15 кВт, потому советую применять как минимум 6 мм.кв, тогда мощность будет 10,1 кВт. Ну а если брать на припас, вдруг что возжелаете позже еще подключить, и, дабы провод не нагревался, хорошим вариантом будет провод сечением 10 мм.кв, тогда мощность составит 15,4 кВт.
Читать еще: Марки электрических проводов и кабелей
К примеру, если при одновременном использовании телека, компьютера, чайника, пылесоса, принтера, утюга, холодильника, мощность употребления будет равна 6,4 кВт, добавить еще стиральную машину, то уже 8,9 кВт. Так что подумайте насчет кабеля сечением 4 мм.кв.

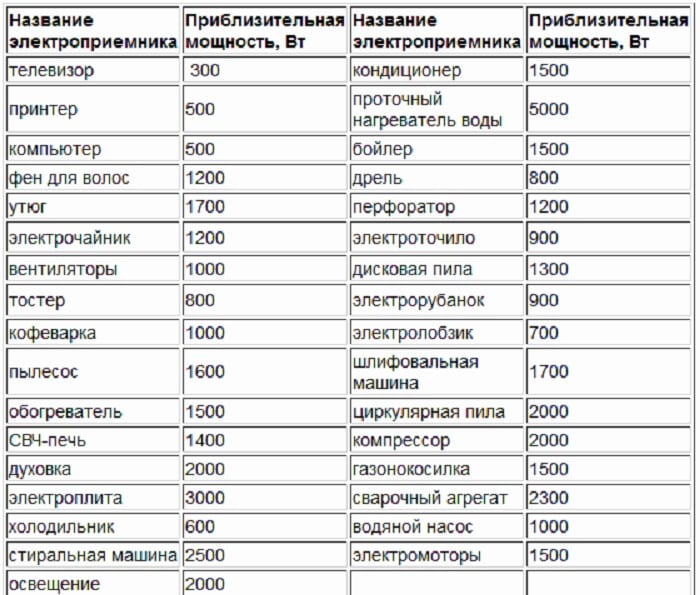

По данной таблице сможете посчитать потребление мощности.
После чего можно уже найти сечение кабеля.
Шкаф 15кВт 380В и трубостойка для ввода электричества на участок (Меркурий ZigBee (GSM)
Готовое решение для выполнения ТУ ПАО «МОЭСК» на технологическое присоединение 15кВт, 380В (3 фазы) — Шкаф 15кВт 380В и трубостойка для ввода электричества на участок
При приобретении Готового решения от ООО «Ум», Вы в подарок получаете проектную документацию на Шкаф 15кВт 380В, готовую для согласования в ПАО «МОЭСК»!
Double click on above image to view full picture

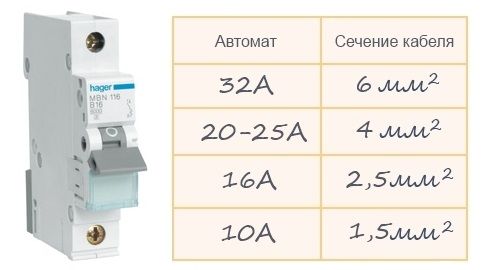

Подбор номинала автоматического выключателя по сечению провода
Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, нужно убедиться в том, что проводка выдержит соответственный ток. В качестве ориентира можно пользоваться нижеприведённой таблицей, составленной для медного провода и однофазовой цепи (таблица 3):
Как лицезреем, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, потому номинал автомата можно, в принципе, выбирать по хоть какому из них. В то же время нужно убедиться, что все характеристики стыкуются между собой, и по мере надобности выполнить подобающую корректировку.
15 квт 3 фазы
Каждый автоматический выключатель прежде всего защищает проводку, присоединенную после него. Главные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в этом случае, когда вся длина провода рассчитана на нагрузку, в согласовании с номинальным током.
Окончательный выбор номинального тока для автомата находится в зависимости от сечения провода. Только после чего можно рассчитывать величину нагрузки. Наибольший ток, допустимый для провода с определенным сечением должен быть больше номинального тока, обозначенного на автомате. Таким макаром, при выборе защитного устройства применяется малое сечение провода, присутствующее в электрической сети.
Когда у потребителей появляется вопрос, какой автомат необходимо поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для схожих расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.
К примеру, если нагрузка каждой из 3-х фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким макаром, выходит 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превосходить рабочий ток. В связи с этим, более подходящим будет защитное устройство, номиналом 25 А. Более распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Сразу уточняется соответствие жил кабеля заявленным нагрузкам.
Данной методикой можно воспользоваться только в тех случаях, когда нагрузка однообразная на все три фазы. Если же одна из фаз потребляет больше мощности, чем все другие, то номинал автоматического выключателя рассчитывается по мощности конкретно этой фазы. В данном случае применяется только наибольшее значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют избрать автомат не только лишь по таблице, но и по очень четким приобретенным данным.
Перевод ампера в ватты и киловатты
Знать, как посчитать соответствие ампер ваттам, необходимо для того, дабы найти, какое устройство способно выдержать мощность подключаемых потребителей. К таким устройствам относят защитную аппаратуру либо коммутационную.
Перед тем как избрать, какой автоматический выключатель либо устройство защитного отключения (УЗО) установить, необходимо посчитать мощности употребления всех подключаемых устройств (утюг, лампы, стиральная машина, компьютер и т.д.). Либо же напротив, зная, какой стоит автомат либо защитное устройство отключения, найти, какое оборудование выдержит нагрузку, а какое нет.
Для перевода ампера в киловатты и напротив существует формула: I=P/U, где I – амперы, P – ватты, U – вольты. Вольты – это напряжение сети. В жилых помещениях применяется однофазовая сеть – 220 В. На производстве для подключения промышленного оборудования работает электрическая трехфазная сеть, значение которой равно 380 В. Исходя из этой формулы, зная амперы, можно посчитать соответствие ваттам и напротив – перевести ватты в амперы.
Ситуация: имеется автоматический выключатель. Технические характеристики: номинальный ток 25 А, 1-полюс. Необходимо посчитать, какую ваттность устройств способен выдержать автомат.
Проще всего технические данные внести в калькулятор и высчитать мощность. Также можно применять формулу I=P/U, получится: 25 А=х Вт/220 В.
Дабы ватты перевести в киловатты,следует знать следующие меры мощности в ватт:
- 1000 Вт = 1 кВт,
- 1000 000 Вт = 1000 кВт = МВт,
- 1000 000 000 Вт = 1000 МВт = 1000000 кВт и т.д.
Означает, 5500 Вт =5,5 кВт. Ответ: автомат с номинальным током 25 А может выдержать нагрузку всех устройств общей мощностью 5,5 кВт, менее.
Используют формулу с данными напряжения и силы тока для того, дабы подобрать тип кабеля по мощности и силе тока. В таблице приведено соответствие тока сечению провода:
Как перевести ватт в ампер
Перевести ватт в ампер необходимо в ситуации, когда нужно поставить защитное устройство и необходимо избрать, с каким номинальным током оно должно быть. Из аннотации по эксплуатации ясно, сколько ватт потребляет бытовой устройство, подключаемый к однофазовой сети.
Задачка высчитать, сколько ампер в ваттах либо какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в огромную сторону и получаем 1500 Вт в пересчете на амперы – потребление тока СВЧ более 7 А.
Если подключать несколько устройств сразу к одному устройству защиты, то дабы посчитать, сколько в ваттах ампер, необходимо все значения употребления сложить вкупе. К примеру, в комнате применяется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телек 30 Вт. Поначалу все характеристики необходимо перевести в ватты, выходит:
- лампы 6*10= 60 Вт,
- утюг 2 кВт=2000 Вт,
- телек 30 Вт.
Сейчас можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А ~ 10 А. Ответ: потребляемый ток около 10 А.
Следует знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости употребления электроэнергии силе тока при однофазовой и трехфазной сетях.
>Какой автомат на 15 кВт 3 фазы?
Звоните! +7 (812) 648-50-05
В решении вопроса при нагрузке 15 кВт сколько ампер автомат должен быть, нормативные документы и особые расчеты предписывают 25А при трехфазном питании, т.е. 380В. Таким макаром, если поставить таковой аппарат защиты на ввод электроснабжения и включить критическую нагрузку, то при дефицитности данной силы тока автоматического выключателя последний сработает и отключится. Это значит, что нагрузка больше 15 кВт. В случае долговременной работы защиты без отключения можно вздохнуть расслабленно и запускать функционирование помещения.
Но принципиально держать в голове следующее: подобные опыты можно проводить только при неопломбированном вводном автоматическом выключателе. Если же вы столкнулись с пломбой, тогда вопросы о том, какой автомат ставить на 15кВт, также для 15кВт 3 фазы сколько ампер автомат рекомендуется ставить, исчезают. В данном случае стоит обратиться в специализированную компанию, которая поможет разобраться со схемой подключения, способностями имеющегося автоматического выключателя, также высчитать нужные электрические нагрузки. Спецы подскажут, как распределить нагрузку умеренно по фазам, какой мощности не хватает, также какой автомат на 15 кВт 3 фазы следует использовать в распределительном щитке данной сети.
При увеличении мощности до 15 кВт какой автомат выбирать?
То, какой автомат ставить на 15 кВт мощности, нетрудно найти при помощи математических расчетов, также с учетом требований нормативных документов. Квалифицированный спец даже без требуемых расчетов на базе собственного опыта сходу даст подсказку, для нагрузки 15 кВт 3 фазы сколько ампер автомат рекомендуется ставить.
Но дополнительные трудности появляются в случае, когда данной мощности все таки недостаточно для удачной эксплуатации помещения. В таком случае делему нужно решать квалифицированно и мастерски. Определение пути решения вопроса по повышению мощности находится в зависимости от огромного количества начальных данных:
- величина дополнительной электрической мощности;
- загрузка питающих кабельных линий;
- возможность выделения свободной мощности из общей запроектированной электрической мощности строения, в каком находится помещение;
- удобство расположения нежилого помещения для ввода в него питающих кабелей из земли;
- наличие достаточного места для монтажа вводно-распределительного устройства (ВРУ);
- ограниченность в сроках по выполнению роста электрической мощности и др.
Все эти данные посодействуют сформировать надлежащие требования к энергосервисной компании, также посодействовать спецам найти путь решения вашей препядствия. В решении любого вопроса, связанного с электроснабжением, вашим наилучшим ассистентом будет компания «ЭнергоКонсалт». Наши спецы владеют богатым опытом в решении самых тяжелых вопросов. Для того, дабы получить бесплатную консультацию по хоть какому вопросу, для вас довольно только позвонить нам по обозначенному телефону либо бросить заявку. Наши спецы свяжутся с вами в комфортное вам время.
