К какой категории относятся школы

Строится котельная для общеобразовательной школы на 1000 мест в жилом районе Волгограда. Представители областной госэкспертизы, ссылаясь на Постановление Правительства РФ от 26 декабря 2014 г. № 1521 завышают требования к строительству данного объекта. Аргументируют тем, что соласно разделу 4 СП 89.13330.2012, школы относятся к потребителям первой категории.

В пт 4.9 сказано :

«Котельные по надежности отпуска термический энергии потребителям разделяются на котельные первой и 2-ой категорий.

К первой категории относят котельные, являющиеся единственным источником термический энергии системы теплоснабжения, обеспечивающей потребителей первой категории, не имеющей запасных источников термический энергии.

2-ая категория — все другие котельные.

Списки потребителей по категориям устанавливают в задании на проектирование».

Пункт 4.8 говорит, что «Потребители теплоты по надежности теплоснабжения делятся на три категории:

1-ая категория — потребители, не допускающие перерывов в подаче расчетного количества теплоты и понижения температуры воздуха в помещении ниже предусмотренных действующими нормативными документами (поликлиники, родильные дома, детские дошкольные учреждения с круглосуточным пребыванием малышей, картинные галереи, хим и особые производства, шахты и т.п.).

2-ая категория — потребители, допускающие понижение температуры в отапливаемых помещениях на период ликвидации трагедии, но менее 54 ч:

• жилые и публичные строения — до 12 °С;
• промышленные строения — до 8 °С.

3-я категория — все другие потребители».

Делая выводы из выше произнесенного — школы не относятся к потребителям первой категории.

(Министерство регионального развития Русской федерации СП 89.13330.2012 (отчасти действующий)
Согласно свода правил 89.13330.2012 пт 4.8 «Котельные по надежности отпуска термический энергии потребителям (согласно СП 74.13330) разделяются на котельные первой и 2-ой категории.

К первой категории относятся:

• котельные, являющиеся единственным источником термический энергии системы теплоснабжения;
• котельные, обеспечивающие термический энергией потребителей первой и 2-ой категории, не имеющих личных запасных источников термический энергии. Списки потребителей по категориям инсталлируются в задании на проектирование.

Ко 2-ой категории — другие котельные».

На какой документ ссылаться для определения категории строящейся котельной.

Отнесение строящейся котельной к первой категории теплоснабжения представителями областной госэкспертизы представляется полностью обоснованным, так как раздел 4 свода правил СП 89.13330.2012 «Котельные установки», по сей день действует, так как он включён в Список государственных эталонов и сводов правил (частей таких эталонов и сводов правил), в итоге использования которых на неотклонимой базе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности построек и сооружений» (Постановление Правительства РФ от 26 декабря 2014 г. № 1521), соответственно действует и пункт 4.8 раздела 4, имеющий более жёсткую формулировку требований по категорированию источников теплоснабжения, по сопоставлению с пт 4.9 и 4.8 СП 89.13330.2016 .

В редакции приказа Минстроя от 16 декабря 2016 года № 944/пр "Об утверждении СП 89.13330.2016 «СНиП II-35-76 Котельные установки», специально изменённой Приказом Минстроя от 10.02.2017 № 86/пр для исключения противоречий, пункт 2 говорит:

«2. С момента введения в действие СП 89.13330.2016 "СНиП II-35-76 Котельные установки" признать не подлежащим применению СП 89.13330.2012 "СНиП II-35-76 Котельные установки", утвержденный приказом Министерства регионального развития Русской Федерации от 30 июня 2012 г. № 281, за исключением пт СП 89.13330.2012 "СНиП II-35-76 Котельные установки", включенных в Список государственных эталонов и сводов правил (частей таких эталонов и сводов правил), в итоге использования которых на неотклонимой базе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности построек и сооружений", утвержденный постановлением Правительства Русской Федерации от 26 декабря 2014 г. № 1521(дальше — Список), до внесения соответственных изменений в Перечень».

Таким макаром, до внесения изменений в Список государственных эталонов и сводов правил (частей таких эталонов и сводов правил), в итоге использования которых на неотклонимой базе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности построек и сооружений», положения СП 89.13330.2016 может быть использовать исключительно в части, не противоречащей неотклонимым пт СП 89.13330.2012, включённым в этот «Перечень…».

Какие бывают категории надежности электроснабжения по ПУЭ?

Объекты жизнеобеспечения и небезопасные производства обеспечиваются электроэнергией безпрерывно. Какие бывают категории надежности электроснабжения по ПУЭ.

Правилами устройства электроустановок (ПУЭ-7) все потребители электроэнергии разбиты по надежности электропитания. Потребители разбиты условно на три категории надежности зависимо от значимости объекта и технологического процесса. Категорийность определяется на шаге проектирования электроснабжения объекта. За базу принимается технологическая часть проекта и нормативная документация. Коротко и ординарными словами это понятие можно перефразировать так: «насколько надежным должно быть электроснабжение промышленных компаний, дабы его отсутствие не причинило вреда, с учетом вероятных причин?». Разглядим, какие бывают категории надежности электроснабжения по ПУЭ.

Прочитать эту информацию в ПУЭ вы сможете в главе 1.2 по этой ссылке с 17-го пт.

1-ая категория

1-ая категория – это особо принципиальные потребители, для которых перерыв в электроснабжении может привести:

• к опасности жизни людей;
• безопасности страны;
• появлению пожара либо взрыва объекта;
• нарушению технологического процесса, в итоге чего будет нанесен значимый вещественный вред;
• прекращение работы особо принципиальных объектов коммунального хозяйства, отделений связи, почты и телевидения.

Такими объектами являются:

• хим, горнодобывающая индустрии, кустики добывающих скважин нефтегазовых месторождений;
• литейные цеха либо буровые установки;
• реанимационные отделения, роддома и родильные отделения, фельдшерско-акушерские пункты, большие диспансеры и т.п.;
• котельные либо центральные термические пункты, насосные станции первой категории, работа которых связана с жизнеобеспечением городских систем, водозаборных станций насосных станций водоснабжения;
• тяговые подстанции городского электротранспорта, РЖД;
• узлов (устройств) связи, вышек сотовой связи и серверные помещения;
• диспетчерские пункты принципиальных городских систем оповещения;
• системы пожарной сигнализации и противопожарные устройства;
• охранная сигнализация объектов с огромным количеством людей;
• системы аварийного освещения и аварийной вентиляции;
• лифты.

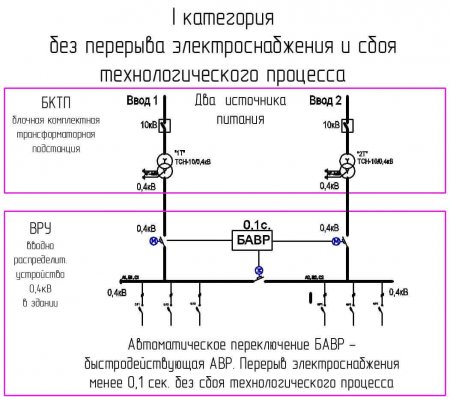

Электроснабжение компаний обеспечивается от 2-ух независящих источников питания. На рисунке снизу показана схема подключения потребителей.

Время перерыва электроснабжения в данном случае мало. Оно обосновано временем срабатывания автоматической системой переключения, и не должно превосходить норматив 0,5-0,7 сек.

Особо небезопасные предприятия могут иметь третью независимую линию электропередач, что позволяет прирастить надежность. Запасные полосы должны находиться в жарком резерве.

Это означает, что они повсевременно находятся под напряжением. Если мощность предприятия позволяет, то в качестве запасного источника используют аккумуляторные батареи либо дизель-генераторы. Такая система используется при питании бомбоубежищ, либо в операционных.

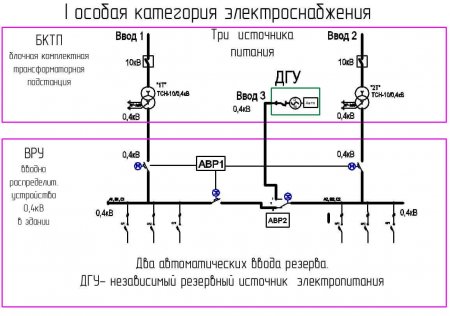

1-ая категория имеет подраздел особенной группы потребителей. Ее еще именуют нулевой. Надежность электроснабжения, которой предугадывает в неотклонимом порядке 3-ий запасный источник электроэнергии.

Это нужно для безаварийного окончания производственного цикла для исключения опасности пожара, взрыва и смерти людей. На рисунке снизу показана такая схема электроприемников. Где в качестве третьего запасного источника питания применяется дизель-генератор, к примеру, для очистных сооружений.

Нередко резерв производят от независящего источника. В данном случае линию подключают к местной электростанции либо, если позволяет мощность, применяют аккумуляторные батареи.

2-ая категори

К компаниям 2-ой группе надежности относятся предприятия либо отдельные цеха, остановка которых угрожает массовым браком продукции, принципиальных городских структур, что приведет к нарушению главных взаимосвязанных систем и циклов производства. Это более бессчетный класс потребителей.

К нему относятся такие организации:

1. Детские учреждения, школы и детские сады (как обыденных, так и в сельской местности), ясли.
2. Разные мед организации, поликлиники, аптеки и аптечные пункты.
3. Городские учреждения.
4. Большие торговые комплексы и спортивные сооружения с огромным скоплением людей, к примеру, ледового дворца.
5. Объекты в итоге отключения электроэнергии могут привести к аварийной ситуации либо подвергать жизнь людей. К ним относится уличное освещение, внешнее освещение переездов на стальной дороге, заградительных огней при выполнении ремонтных работ, освещение небезопасных участков авто дорог, автостоянок, аэропорта и т.п.
6. Газовые котельные, узлы учета газа, насосные и перекачивающие станции, которые не относятся в первой категории.

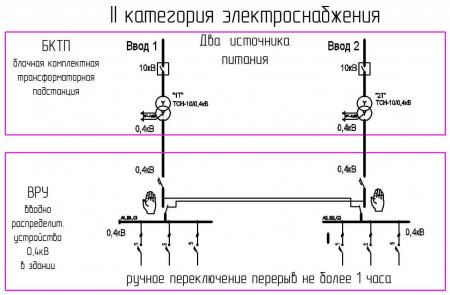

Все объекты 2-ой категории надежности должны запитываться от 2-ух независящих источников питания. Как показано на нижеприведенной схеме.

Отличие от первой состоит в том, что перерыв в подаче электроэнергии допускается по ПУЭ-7 до 2-ух часов. Это время обосновано работой ремонтной бригады. Она должна оперативно выехать и произвести переключение с 1-го источника на другой.

Все работы производятся вручную. Таким макаром, время переключения электроэнергии находится в зависимости от деяния оперативного дежурного либо выездной аварийной бригады. На данный момент в качестве запасного питания используют дизельные электростанции.

Их целенаправлено применять там, где имеется огромное количество людей. К примеру, для детского сада, храма, для школы, театра, гостиницы. Также где вероятны вещественные утраты, пример, холодильные камеры.

3-я категория

К этому виду относятся все предприятия и другие энергопринимающие устройства, которые не подпадают к первой и 2-ой категории.

К ней относятся:

1. Предприятия и городские учреждения, перерыв электроснабжения, которым не принесет существенного убытка.
2. Маленькие населенные пункты, дачные кооперативы, гаражи, коттеджные поселки.
3. Такая надежность подходит для ИЖС, АБК, для личного дома либо для многоквартирного дома.

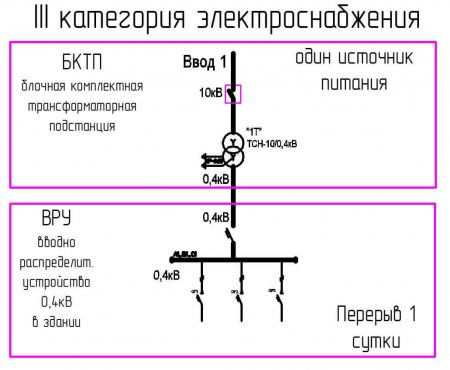

Все потребители подключаются к одному источнику электроэнергии. Как показано на нижеприведенной схеме.

Отключение электроэнергии допускается менее 24 часов. Это время, нужно для проведения ремонтно-восстановительных работ аварийной бригадой.

Допустимое время отключения и восстановления электроэнергии

Условия обеспечения электроэнергией оговариваются в договоре поставки. В нем указывается надежность системы, время отключения в год и срок выполнения ремонтных работ. Эти характеристики регламентированы ПУЭ.

Потребители первой и 2-ой категории надежности определяют сроки зависимо от схемы электросетей и наличия запасного источника питания. Но, они не должны превосходить нормы, предусмотренной для потребителей третей категории.

Для них единовременное отключение электропитания не должно превосходить 24 часов. При всем этом регламентировано и годичное отключение. Оно составляет 72 часа.

Заключение

Рассредотачивание потребителей по категориям позволяет на шаге проектирования, позволяет улучшить электрические сети. Сделать очень ординарную энергосистему при ее наибольшей надежности и эффективности. При всем этом она должна быть ординарна в эксплуатации и ремонтопригодна.

Сети построены таким макаром, что при появлении аварийной ситуации либо недостатка электроэнергии, автоматика отключает потребителей третей категории. А при большем недостатке, происходит отключение и 2-ой группы. Что дает возможность избежать техногенных аварий, влекущих разрушения, пожары, вещественные утраты и смерть людей.

Категории надежности электроснабжения по ПУЭ 7

Согласно п.1.2.18 ПУЭ 7 (Правила устройства электроустановок в седьмой редакции), по обеспечению надежности электроснабжения электроприемники делятся на следующие категории:

• Первой категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, опасность для безопасности страны, значимый вещественный вред, расстройство сложного технологического процесса, нарушение функционирования особо принципиальных частей коммунального хозяйства, объектов связи и телевидения.
• Особенная группа ( выделяется из состава первой категории ) электроприемников, бесперебойная работа которых нужна для безаварийного останова производства с целью предотвращения опасности жизни людей, взрывов и пожаров.
• 2-ой категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, устройств и промышленного транспорта, нарушению обычной деятельности значимого количества городских и сельских обитателей.
• Третьей категории — все другие электроприемники, не подпадающие под определения первой и 2-ой категорий.

Электроснабжение первой и особенной категории

Согласно п. 1.2.19 ПУЭ 7 электроприемники первой категории в обычных режимах должны обеспечиваться электроэнергией от 2-ух независящих взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от 1-го из источников питания может быть допущен только на время автоматического восстановления питания.

Согласно п. 1.2.19 ПУЭ 7 для электроснабжения особенной группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независящего взаимно резервирующего источника питания.

В качестве третьего независящего источника питания для особенной группы электроприемников и в качестве второго независящего источника питания для других электроприемников первой категории могут быть применены местные электростанции, электростанции энергосистем (а именно, шины генераторного напряжения), созданные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т.п.

Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса либо если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, к примеру, методом установки взаимно резервирующих технологических агрегатов, особых устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.

Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим долгого времени на восстановление обычного режима, при наличии технико-экономических обоснований рекомендуется производить от 2-ух независящих взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.

Электроснабжение 2-ой категории

Согласно п. 1.2.20 ПУЭ 7, электроприемники 2-ой категории в обычных режимах должны обеспечиваться электроэнергией от 2-ух независящих взаимно резервирующих источников питания.

Для электроприемников 2-ой категории при нарушении электроснабжения от 1-го из источников питания допустимы перерывы электроснабжения на время, нужное для включения запасного питания действиями дежурного персонала либо выездной оперативной бригады.

Электроснабжение третьей категории

Согласно п.1.2.21 ПУЭ 7, для электроприемников третьей категории электроснабжение может производиться от 1-го источника питания при условии, что перерывы электроснабжения, нужные для ремонта либо замены покоробленного элемента системы электроснабжения, не превосходят 1 суток.

Электроприемник (приемник электроэнергии) — аппарат, агрегат и др., созданный для преобразования электроэнергии в другой вид энергии
