К какой группе относится плакат

Знаки и плакаты по технике безопасности позволяют персоналу предприятия либо любого другого публичного объекта избежать либо свести к минимуму риск травмирования, также мгновенно сориентироваться в чрезвычайной ситуации. При помощи различных указателей, планов, ярчайших символов и тому схожих табличек выделяются особо небезопасные зоны на производстве, также регламентируется доступ к ним.

Изготовка символов и плакатов по технике безопасности регулируется межгосударственным ГОСТом 12.4.026-2015. Требования к оформлению информационно-запрещающих табличек и другой схожей плакатной продукции конкретно зависят от их предназначения.

Виды и систематизация по предназначению и применению

Согласно обозначенному эталону все плакаты и знаки по технике безопасности делятся на четыре вида:

• главные – применяются без помощи других и несут внутри себя главную информацию по воспрещению, предупреждению, предписанию и тому схожим действиям;
• вспомогательные – дополняют главные знаки уточняющими либо усиливающими надписями;
• комбинированные – объединяют в табличке прямоугольной формы два выше перечисленных вида;
• групповые – композиция нескольких главных и вспомогательных табличек для дизайна щитов и плакатов с правилами охраны труда.

Главные знаки по технике безопасности классифицируются по собственному многофункциональному предназначению на четыре главных вида:

• запрещающие – ограничивают доступ и накладывают запрет на определенные деяния, способные привести к аварийной ситуации, травмам либо погибели персонала;
• предупреждающие – информируют о наличие в определенной зоне небезопасных для жизни и здоровья причин (яды, зона деяния лазера, радиоактивное излучение и т.п.);
• предписывающие – напоминают персоналу о необходимости соблюдать те либо другие правила охраны труда, будь то работа в каске либо в защитных перчатках;
• указатели – применяются для информирования персонала и гостей общественно-производственного объекта о предназначения данной зоны (место для курения либо приема еды, источник питьевой воды и т.п.).

Перечисленные виды главных символов обширно используются в самых различных отраслях индустрии и хозяйствования, будь то энергетика, хим создание, атомные электростанции, металлургия, земельный сектор либо жилищно-коммунальное хозяйство.

Также есть три вида информационных табличек, имеющих неширокую специализацию, но универсальное использование:

• пожарная безопасность;
• эвакуация при форсмажорных ситуациях;
• санитарно-медицинское предназначение.

Знаки по пожаробезопасности занимают особенное место в общей массе различных плакатов по технике безопасности. Пожарные, эвакуационные и санитарно-медицинские таблички и стенды должны быть установлены на всех производственных предприятиях вне зависимости их специализации и размера в согласовании с регламентом ГОСТа и требованиями МЧС. Такие знаки по технике безопасности должны быть не только лишь в цехах и на складах, но и в зданиях административного предназначения.

Пожарно-эвакуационные и мед знаки, указатели и плакаты в неотклонимом порядке инсталлируются во всех образовательных заведениях любого уровня, в поликлиниках и больницах, в спортивных комплексах, на объектах публичного питания, также в торгово-развлекательных и офисных центрах.

Регламент эталона

Форма, содержание и оформление плакатов и символов по технике безопасности строго регламентируется ГОСТом.12.4.026-2015.

Световое оформление

Также существует систематизация символов и плакатов по технике безопасности и охране труда зависимо от их светового дизайна. По данному признаку выделяют четыре подкатегории:

• светящиеся (с наружной либо внутренней подсветкой) – используются в помещениях с нехорошим освещением, также на открытом пространстве, где проходят работы в темное время суток;
• несветящиеся – применяются в отлично освещенных помещениях и на улице в дневное время;
• светоотражающие – обращают на себя внимание при наведении на них света от налобного фонаря шахтера в шахте, авто фар на дорогах, в аэропортах и т.п.;
• фотолюминесцентные – «накапливают» свет, излучая его при неожиданном выключении освещения в форсмажорных ситуациях, подходят для эвакуационных, противопожарных и медико-санитарных табличек.

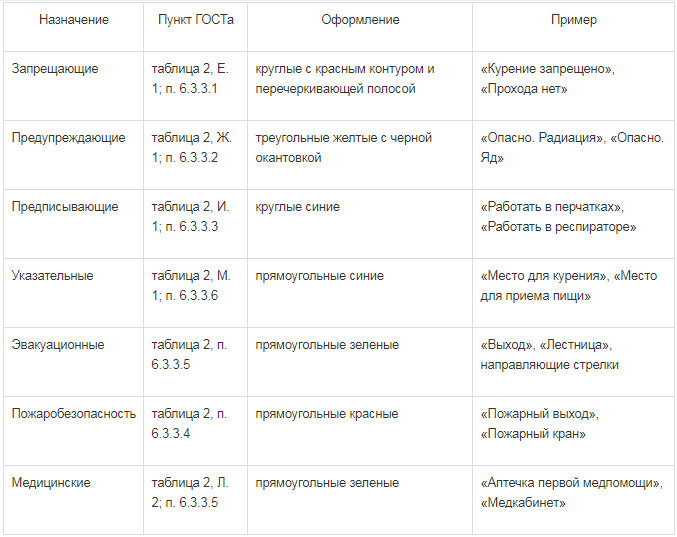

Форма и цветовая палитра символов и плакатов по технике безопасности строго регламентированы подходящим эталоном. Обозначенное выше оформление создано в согласовании с определенными особенностями восприятия человеком инфы, попавшей ему на глаза в обыкновенной либо критичной ситуации. Вот поэтому любые отличия от формы, содержания, цвета и других особенностей дизайна строго запрещены и могут привести к суровым штрафным санкциям при проверке контролирующими муниципальными органами.

Метод использования

По применению знаки и плакаты по технике безопасности могут быть 2-ух главных видов:

• стационарные;
• переносные.

Стационарные знаки и плакаты запрещающего, предупреждающего, предписывающего и остального предназначения инсталлируются в местах неизменного деяния критерий, обрисованных в табличке. К этой же категории относятся противопожарные, эвакуационные и мед указатели и информационные надписи.

Переносные знаки применяются для временного применения на период проведения ремонтно-монтажных работ либо деяния определенных небезопасных критерий на одном из шагов технологического процесса.

Ответственность

Плакаты по технике безопасности, также все знаки и указатели на предприятии либо общественно-коммерческом объекте должны быть установлены в согласовании ГОСТом и правилами охраны труда. Нарушение данных требований тянет за собой административное наказание в виде штрафа: до 200’000 руб. для юридических лиц и до 40’000 руб. для личных бизнесменов и должностных лиц.

Разновидности символов электробезопасности

Любые мероприятия по обслуживанию и ремонту электрических сетей, также оборудования и техники, потребляющих электроэнергию, требуют соблюдения мер по обеспечению безопасности человека от поражения электротоком. Конкретно для этого и предусмотрены плакаты и знаки электробезопасности. Они информируют человека о запрете на определенные деяния с электроустановками, приближении к небезопасным зонам, также о проведении профилактических и ремонтных работ. Внедрение этих изделий, обеспечивающих электробезопасность, регламентировано ГОСТами и нормами эксплуатации электроустановок.

Если гласить ординарными словами, то знаки электробезопасности — это различные таблички и надписи, которые оповещают людей о том, что существует опасность поражения электрическим током. В данном случае трогать рубильники, кнопки и другие коммутационные устройства категорически запрещено, также делать другие деяния небезопасные для своей жизни и жизни других людей. В этой статье мы последовательно разглядим следующие вопросы: виды и типы символов и плакатов электробезопасности, области их использования и некоторые особенности таких изделий.

Систематизация изделий

По нраву применения таблички и надписи для обеспечения безопасности при эксплуатации и обслуживании электроустановок делятся на переносные и стационарные. Переносные используются на время проведения определенных работ, а стационарные для неизменного применения в определенном месте. Зависимо от многофункциональной способности использования плакаты и знаки безопасности делятся на следующие четыре вида.

1. Запрещающие. Созданы для наложения запрета на любые деяния с коммутационными устройствами, включение которых может подвергнуть угрозы жизни людей, также воспрещают проведение работ без защитной экипировки снутри некоторых объектов при определенных критериях.
2. Предупреждающие. Информируют персонал либо посторониих гостей об угрозы поражения электрическим током при приближении к токонесущим элементам электрического оборудования, техники либо электрическим сетям, находящихся под небезопасным для жизни человека напряжением.
3. Предписывающие. Разрешают выполнение профилактических и ремонтных работ в определенном месте расположения электрических установок с соблюдением требований безопасности труда, также указывают на неопасный подход к этой зоне проведения работ.
4. Указательные. Указывают на размещение разных устройств, которые накладывают дополнительные требования к обеспечению электробезопасности. При одновременном применении запрещающих и указательных плакатов, указательные знаки безопасности размещаются сверху.

Ниже мы разглядим таблички, надписи, знаки и плакаты по электробезопасности каждого вида в отдельности, с описанием мест установки и других особенностей применения.

Запрещающие

Само название таких плакатов определяет их главную цель — это наложение запрета на проведение всех манипуляций с коммутационными устройствами (рубильниками, выключателями и т.д.), дабы при проведении электротехнических работ кто-то случаем не подал электроэнергию в сеть питания электроустановки. По порядку разглядим любой из запрещающих символов.

1. Символ показывает на зону, где действует сильное электрическое поле, опасное для жизни. Проход через такую зону без специальной защитной экипировки категорически запрещен. Устанавливается символ на открытых распределительных устройствах (ОРУ) с напряжением более 330 кВ и напряженностью электрического поля выше 15 кВ/метр. Место размещения плаката: огораживание зоны на высоте более 1.8 метра.
2. Плакат вывешивается на коммутационных устройствах, таких как рубильники, кнопки, ключи и т.д.. Символ воспрещает подачу напряжения до окончания проведения профилактических либо ремонтных работ. В случае отсутствия частей коммутации, плакат устанавливается поблизости вынутых предохранителей. Применяется для обеспечения электробезопасности на электроустановках с напряжением до 1 кВ и выше.
3. Функции и места установки этого плаката, ничем не отличается от предшествующего знака безопасности. Область применения — подземные кабельные и открытые воздушные полосы подачи электроэнергии, на которых производятся профилактические либо ремонтные работы. Плакат воспрещает любые манипуляции с коммутационными устройствами до окончания проведения работ и снятия плаката.
4. Этот запрещающий плакат вывешивается на ключах, которые созданы для управления выключателями на высоковольтных линиях (ВЛ). Функционально символ устанавливает запрет на неверное ручное включение питания высоковольтной полосы электропередач, в момент проведения на ней профилактических либо ремонтных работ, которое могло бы привести к поражению людей электрическим током.

Весь вышеприведенный список символов электробезопасности является запрещающим, так как накладывает запрет на определенные деяния. Плакаты могут быть как переносными так стационарными, установленными на неизменной базе.

Предупреждающие

Предупреждающие плакаты безопасности созданы для информирования людей о подходе к зоне либо оборудованию, где существует возможность поражения электротоком. К этому виду информационных табличек относятся следующие знаки.

1. Плакат с этой надписью вывешивается на месте проведения испытательных работ для электроустановок, находящихся под высочайшим напряжением. Место работ имеет особое огораживание, на котором и устанавливается данный символ безопасности.
2. Оповещает персонал и сторонних людей о способности поражения человека электрическим током при прикосновении к токонесущим элементам оборудования либо электрических сетей, которые запитаны небезопасным для жизни напряжением.
3. Этот символ предупреждает о наличии небезопасного для жизни напряжения на разных электроустановках и оборудовании. Он является самым распространенным посреди всех предупреждающих плакатов электробезопасности.

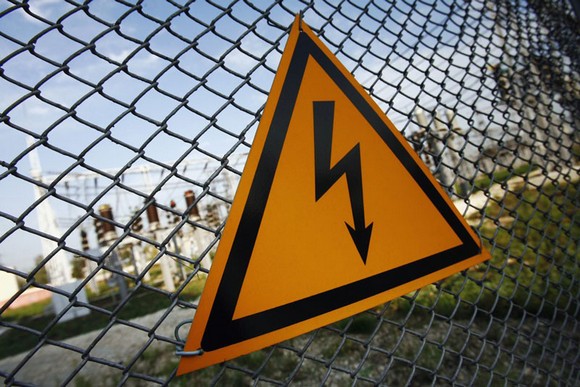

4. Треугольный символ безопасности неизменного размещения. Устанавливается на дверях разных объектов электроснабжения и предупреждает о наличии напряжения, небезопасного для жизни человека.

Все предупреждающие знаки и плакаты электробезопасности могут иметь стационарное и переносное выполнение, так же как и запрещающие.

Предписывающие

Этот вид надписей и табличек показывает на верно конкретное место выполнения комплекса ремонтных и профилактических работ в разных системах электрических установок, также на совсем неопасные подходы к этому оборудованию. В набор таких изделий для обеспечения электробезопасности входят следующий плакаты.

1. Данный плакат показывает персоналу и заинтересованным лицам о месте проведения профилактических и ремонтных работ с электрическими установками и оборудованием. Устанавливается конкретно на месте выполнения работ.
2. Этот символ информирует персонал, как безопаснее добраться для проведения каких-то работ с электрооборудованием. В большинстве случаев устанавливается в проходах и на лестницах.

Предписывающие знаки, обычно, применяются при строительстве разных объектов систем энергоснабжения.

Указывающие

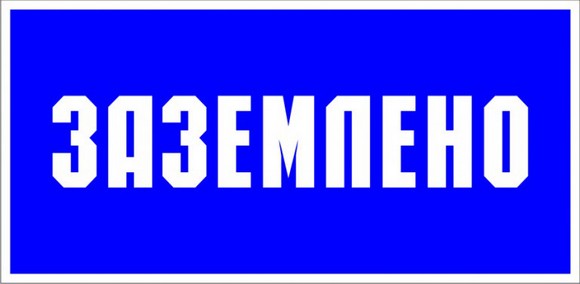

В эту категории символов безопасности заходит всего только один плакат, с надписью «заземлено». Он показывает на то, что данное электрическое оборудование подключено к заземляющему проводнику и подавать на него питание от систем электроснабжения категорически запрещено.

Мы разглядели фактически все плакаты, таблички и надписи, которые применяются для обеспечения безопасности человека при проведении разных работ с электроустановками. Ниже мы предоставим информацию, об особенностях производства и использования этих изделий, обеспечивающих защиту людей от поражения электрическим током.

Особенности производства символов электробезопасности

Вся информационная продукция, созданная для обеспечения электробезопасности должна быть сделаны из диэлектрических материалов. Металл можно применять только для изделий, которые размещаются в отдалении от частей оборудования и электроустановок, которые находятся под небезопасным для человека напряжением. Знаки неизменного применения (стационарные), подлежащие размещению на бетонных и железных элементах конструкций построек и оборудования, можно наносить особыми стойкими красками по трафаретам либо применять продукцию на базе самоклеящейся пленки. В темное время суток все плакаты и надписи электробезопасности должны быть освещены.

Заключение

Линейные размеры, форма выполнения и особенности применения символов и плакатов электробезопасности регламентируются особыми ГОСТами и правилами использования особых средств защиты при работе с электроустановками. Допускается изменение габаритов изделий в соотношениях 2:1, 4:1 либо 6:1, зависимо от размеров электрического оборудования, на которые они будут устанавливаться. Ну вот и все, что мы желали поведать для вас о знаках и плакатах электробезопасности!

Знаки электробезопасности: виды, нормы, внедрение

При работах, связанных с эксплуатацией, ремонтом, обслуживанием эл/сетей, энергопотребляющего оборудования находится риск поражения током. Одно из электрозащитных средств – знаки и плакаты по электробезопасности (ЭБ). Статья отвечает на вопросы об их видах, предназначении, особенностях применения.

Символ электробезопасности предназначен для информирования персонала о неизменных рисках (факторах). Установка стационарная, в местах завышенной угрозы. Производятся в виде табличек либо наносятся при помощи трафарета, наклеиваются на предусмотренные для этого участки корпуса электроустановки.

Плакаты, в отличие от символов, бывают переносными. Служат для неизменного либо временного применения. К примеру, в процессе пуско-наладочных, ремонтных мероприятий, предупреждая персонал о завышенной угрозы зоны, запрете включения оборудования. Также указывают на рабочее место.

Виды символов электробезопасности

Классифицируются по предназначению, делятся на несколько групп.

1. Запрещающие знаки по электробезопасности

Информируют о невозможности делать какие-либо деяния с коммутационными элементами. Запрет на включение оборудования в процессе регламентных, ремонтных и других работ на электроустановке либо полосы в целях исключения риска поражения током обслуживающего персонала.

• Переносной плакат. Запрет подачи питания на установку.

Знаки электробезопасности этой подгруппы имеют размеры 2-ух форматов: 200х100 и 100 х50 (мм). Надпись и рамка красные, фон и обрамление белоснежные.

• По смыслу то же, что и предшествующий символ, но отличается применением: для открытых воздушных линий, кабельных подземных сетей.

• Плакат устанавливается на трубопроводы, воспрещает подачу транспортируемой среды.

Размеры: 200 х 100, ширина каемки — 5 мм.

• Запрет повторного включения коммутационных частей ВЛ. Плакат применяется в процессе работ по обслуживанию, ремонту воздушных линий.

Размер: 100 х50 мм. Место установки — органы управления подачей напряжения на ЛЭП.

1. Предупреждающие знаки электробезопасности

Предназначение в информировании людей о риске случайного прикосновения к токоведущей части либо небезопасном сближении с ней. Также предупреждает персонал о воздействии ЭМП на данном участке сверх нормы, запрете пребывания в зоне без особых защитных средств.

• Риск поражения током.

Длина стороны треугольника находится в зависимости от места установки: от 25 до 150 мм. Нередко применяется наклейка символ электробезопасности. При размещении на опорах ЛЭП высота (от грунта) в границах 2,5–3 м. При интервале между опорами наименее 100 м разрешается помечать через одну. Если символ наносится на ЖБИ (плита, опора), то применяется трафарет и темная водостойкая краска. Желтоватое заполнение отсутствует – фоном служит материал базы (выходит монохромный набросок).

• Предупреждение о сближении с небезопасной зоной. Размер 300 х 150 мм (каемка – 15).

Символ электробезопасности устанавливается на огораживаниях (неизменных, временных), перед проходами, которыми не разрешается воспользоваться.

• То же при подъеме на конструкцию. Может указывать на опасность, исходящую от примыкающего объекта.

Размер: 3300 х 150, каемка 15 мм.

• Символ применяется в процессе тестирования электроустановок высочайшим напряжением. Инсталлируются на огораживании рабочей зоны.

• Предупреждение о завышенном фоне электромагнитного поля. Размеры: 200 х 100 с шириной рамки 10 мм.

Для электроустановок напряжением выше 330 кВ внедрение плаката непременно.

1. Предписывающие знаки электробезопасности

Средства данной группы обозначают места и подходы к рабочей зоне, отвечающие требованиям ТБ. Знаки созданы для информирования обслуживающего, ремонтного персонала о неопасном участке, пути перемещения.

Плакаты квадратные со сторонами 100 либо 200 мм.

Согласно ГОСТ к этой группе относится только 1 средство. Значение знака электробезопасности «Заземлено» – информировать о наложенном временном заземлении (переносном), запрете подачи на определенный участок электроустановки напряжения. При одновременном использовании с запрещающим плакатом устанавливается поверх него.

Размеры: 100 х 200 либо 50 х 100 с белоснежной окантовкой 12 (либо 5) мм.

Тем, кто желает более детально разобраться в вопросе о знаках электробезопасности, рекомендуется изучить основополагающий документ СО 153-34.03.603 от 2003 года. Представляет собой подробную аннотацию по испытанию, применению защитных средств, применяемых в электроустановках.

Санкции за отсутствия плакатов, символов на производстве

В правилах охраны труда обозначено, что ответственность за нарушения, связанные с невыполнением требований по электробезопасности, несут юридические лица (личные предприниматели, руководители организаций и работники, в чьи должностные обязанности заходит контроль в этой сфере).

Зависимо от последствий нарушения правил ЭБ виноватые привлекаются в дисциплинарной, административной, уголовной ответственности. Она регламентируется внутренними документами, КоАП (ст. 9.11) и УК РФ (ст. 143, 219).

С правилами ЭБ шутить не стоит. Действительность такая, что если будет нужно отыскать «стрелочника», в ход идут все средства. К примеру, проверяющий может узнать, соответствуют ли знаки электробезопасности гост. И если нет, возникнет огромное количество противных вопросов к должностным лицам.
