Проводка в доме своими руками пошаговая схема

Электромонтаж в пригородном доме либо на даче является одним из важнейших и ответственных шагов, обращаем ваше внимание, что данная статья обрисовывает главные принципы проведения проводки в древесном доме своими руками и носит только описательный нрав и не является техническим указанием. Для проведения данного шага мы советуем для вас обратиться к спецу.
Главные правила проводки сокрытой, прописано в ПУЭ-«правила устройства электроустановок»

Установка проводки можно поделить на несколько шагов:

Нужно составить схему проводки;
Обусловится с вариантом монтажа сокрытый либо внешний;
Выбор материалов и оборудования;
Установка;
Испытания.

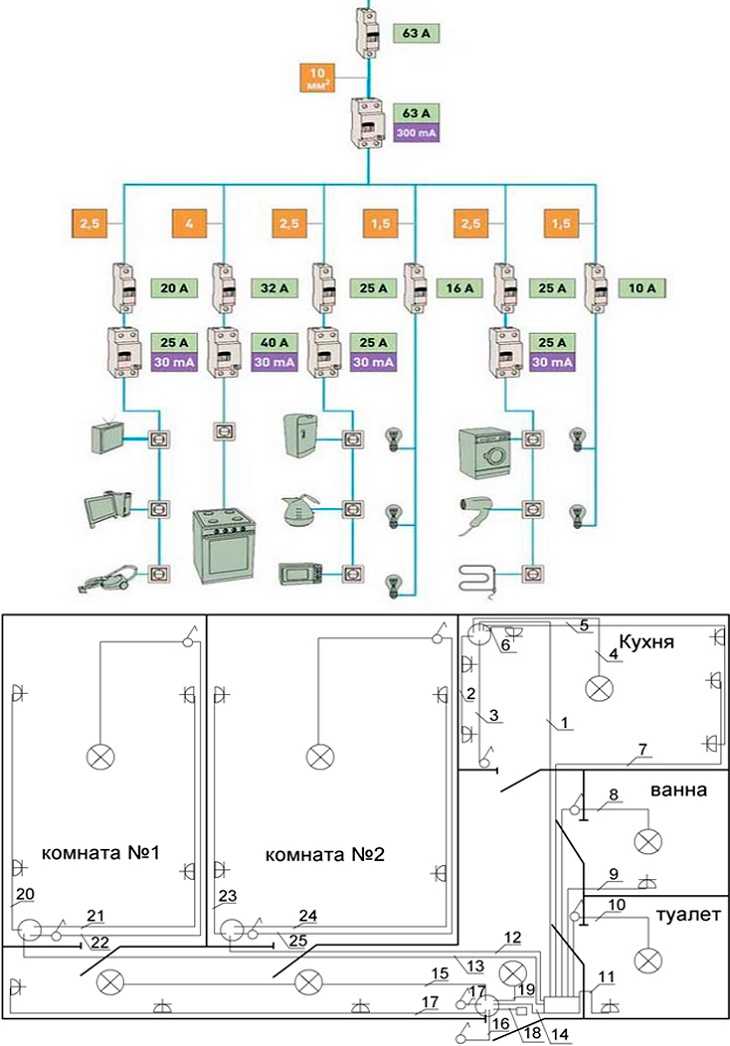

Схема проводки

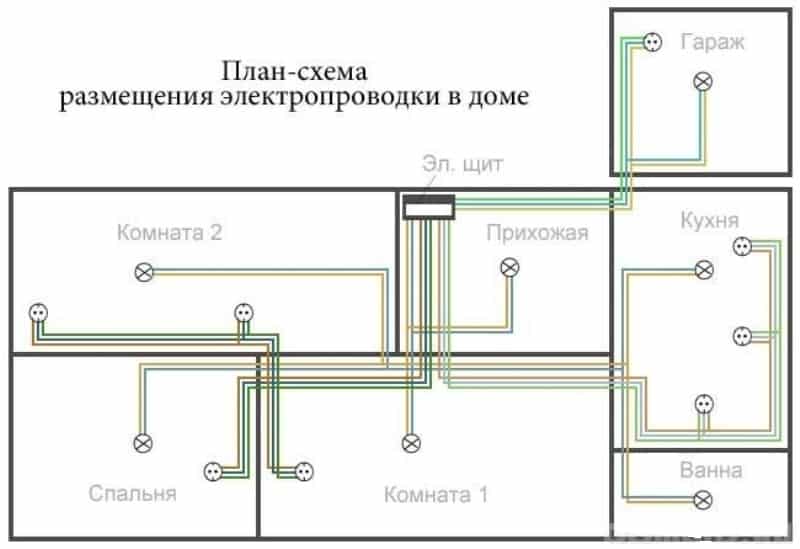

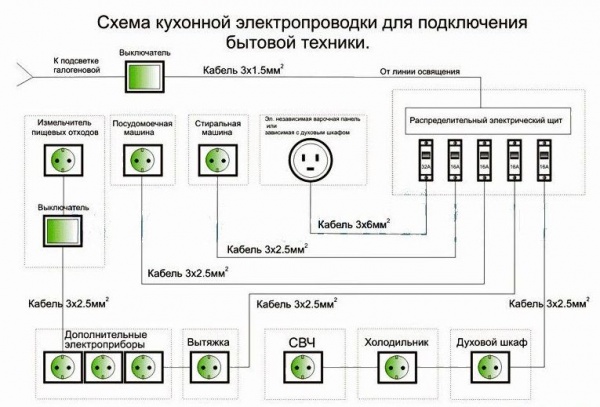

Составляем план нашего дома, где указываем все нужные розетки выключатели и приборы. Учитываем такие приборы как чайники, электрической плиты, стиральные машинки, посудомоечные машины и холодильники, нагревательные приборы (бойлер).

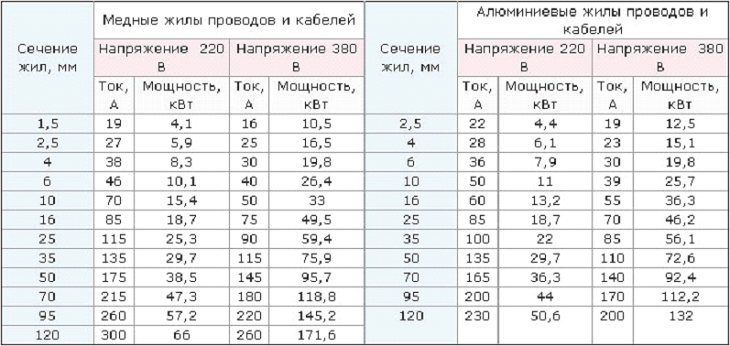

Данные приборы имеют высшую потребляемую мощность, потому используются провода с огромным сечением. Ниже представлена таблица электроприборов и нужное сечение провода.

Материалы для работы

После составления схемы, нужно обусловится с материалом, не стоит сберегать на данных девайсов. Обусловится с типом проводки сокрытой либо внешней.

Кабели ВВГ 3-х жильные (не забываем про заземление, об этом чуток ниже) различных сечений;
Для электроприборов с большой мощностью – смотрим таблицу. Принципиально дабы провода были медные;
Бугристые трубки ПВХ, гофрированный металлорукав либо железные трубы;
Кабель-каналы для наружного монтажа проводки;
Распаячные коробки;
Соединительные колодки либо зажимные клеммы WAGO;
Изолента и термоусадочные трубки;
Монтажные коробки для розеток и выключателей;
Выключатели, розетки, осветительные плафоны и т.д;
Автоматические выключатели защиты проводки (автоматы);
Оборудование для ввода проводки в дом.

Установка

Итак, когда все нужное приобретено, приступаем конкретно к монтажу. Варианты проводки могут быть:

Необходимо отметить, что внешняя является самым неопасным вариантом проводки, наименее труд накладным, невзирая на эстетический вид. Подчеркиваю, что в этом деле на первом месте стоит безопасность, позже эстетический вид и дизайн.

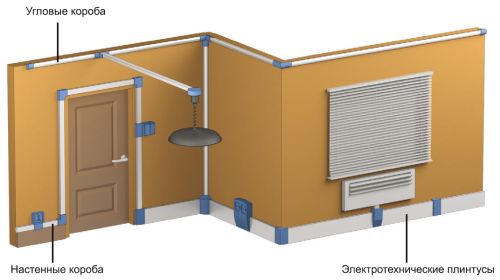

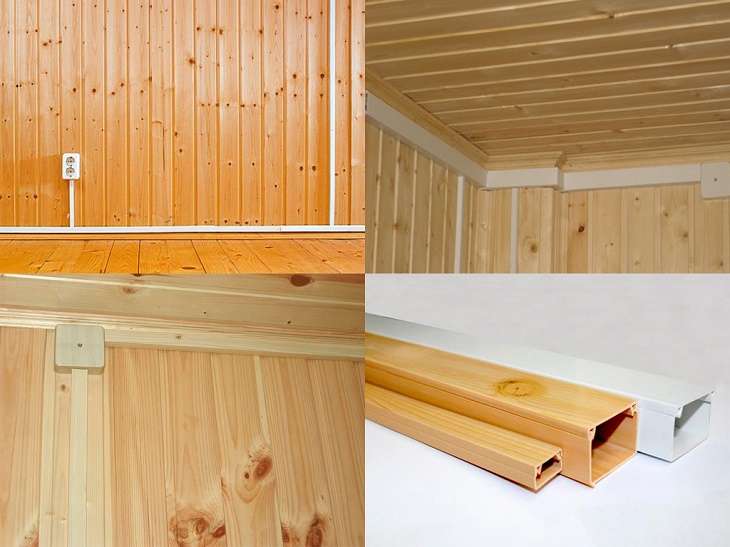

Установка проводки с кабель-каналами

Установка делается закладкой проводов в кабель-каналы, в местах соединений и дополнительных разветвлений инсталлируются распячные коробки.

Установка при помощи труб ПВХ

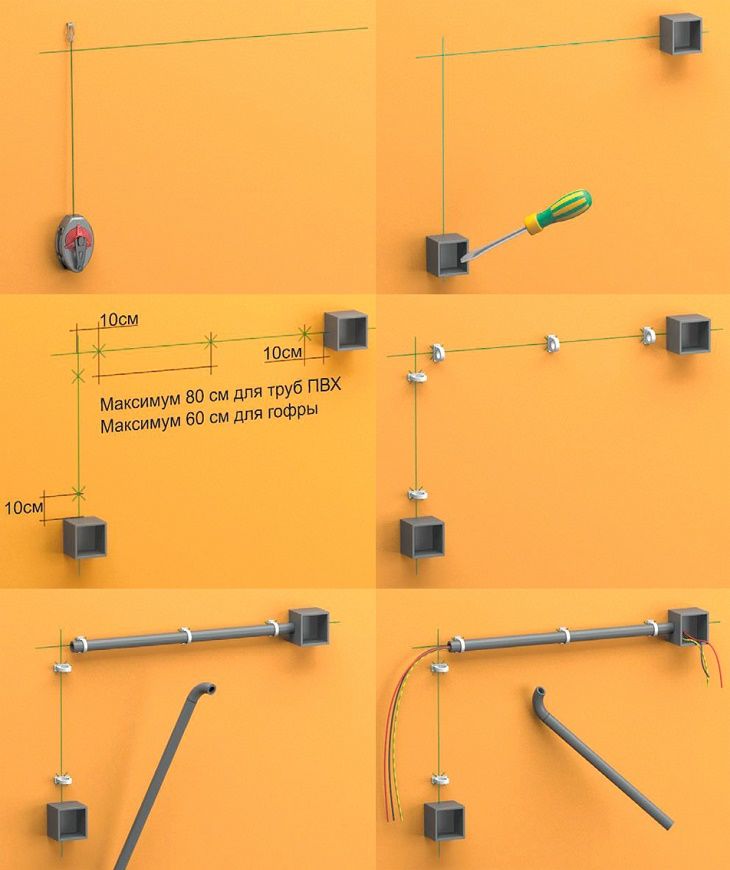

Делается разметка при помощи отбивки либо уровня с необходимыми размерами;
Инсталлируются распаячные коробки, розетки и выключатели;
Инсталлируются фиксирующие клипсы, согласно поперечнику трубки;
Осуществляется подгонка, размеров труб, резать можно трубы с помощью ножовки по металлу;
Заложите провода в трубы и закрепите их.

Установка гофры аналогичен, кроме трудозатратного процесса укладки проводов в гофру.

Внутренняя(сокрытая) проводка является наименее неопасной, но при верно соблюденных правилах и определённых издержек, такую проводку получится выполнить самому.

Так же проводку можно пустить по полу, таковой метод имеет место быть, если фундамент цельный, и предварительный пол будет настелен на лагах.
К примеру, можно приобрести гофрированный металлорукав либо железные трубы нужного поперечника, поперечник находится в зависимости от количества проводов в рукаве.
Не стоит сберегать на проводке снутри стенок, лучше не применять пластмассовые гофры (хотя они не являются горючими).

Разводка проводки в личном доме

Отменно выполненная схема проводки в личном доме, кроме выполнения поставленного функционала должна также обеспечивать высочайший уровень безопасности для всех, кто находится в помещении, проживает, а именно для обладателя объекта. Дабы гарантировать все эти характеристики, будет нужно завлекать к работе профессионалов, проводка в древесном доме, для которых является основной сферой деятельности. 2-ой вариант это выполнить все операции своими руками, сведя к минимуму издержки времени, усилий, материалов, различного рода ресурсов. Но, когда принято решение не применять мастеров, необходимо принять во внимание, что разводка проводки в личном доме востребует соблюдения всех правил монтажных и строй работ.

Комплекс работ по укладке проводки

Дабы свести воедино все операции, которые содержит в себе проводка в древесном доме своими руками, пошаговая аннотация представлена в полном объеме, стоит разглядеть детализированную последовательность, согласно ей и производятся работы:

Проектировочные операции, в составе которых осуществляется анализ характеристик мощности установленного оборудования, применяемых электрических устройств
Подбирается кабельная продукция, электронная аппаратура, делается расчет монтажных частей по заранее отмеченной нагрузке, на расчетном периоде.
В помещение дома подсоединяется вводный выключатель автоматического типа, также неотклонимого электрического счетчика, устанавливается распределительное оборудование, особый щит.
Прокладывается набор кабелей, осуществляется последующая их разводка по намеченным точкам, согласно за ранее составленного проектного плана.
На последующем шаге работ устанавливается нужное количество выключателей, розеток, осветительной и иной аппаратуры.
Устанавливается неотклонимый набор частей заземления, УЗО и иных частей систем защиты, животрепещущей при обслуживании потребителей.
На конечной стадии выполнения работ проводятся тесты, проверка работоспособности оборудования, всех систем, анализ функционирования агрегатов, кабелей, корректность выполнения подводки.

Принципиально! Проектировочные работы производятся без помощи других или с привлечением профессионалов. Более животрепещущим и правильным выбором станет 2-ой вариант, а конкретно работа со спецами, зачем нужно точно знать цены на установка проводки в личном доме.

Проектирование конструкции

На шаге проектировочных работ отдельное внимание уделяется анализу вероятных нагрузок, которые на себя воспринимает конструкция, каждый отдельный элемент в процессе использования. Подбирается тип выключателя исходя из необходимости последующего применения, что, поэтому, характеризуется регламентов эталонов. Непременно в расчет принимается количество и наименование установленного оборудования в помещениях, возможность их последующего совместного применения и высококачественного функционирования. Непременно осуществляется анализ перегрузок при последующей работе, что вызывает необходимость корректного выполнения работ по проектировке систем.

Читайте по теме: Закон ома чему равно сопротивление

Выбор системы электропитания

Когда осуществляется проводка в доме своими руками пошагово, принципиально пристальное внимание уделить вопросам выбора вводного кабеля. Основным параметром в этом случае является анализ наибольшей мощности системы электропитания. Изменяется весь набор установленных кабелей, возрастает до требуемых характеристик номинал выключателей. На следующем шаге осуществляется замена вводного кабеля, в каком принципиально верно высчитать его сечение. При недостающем сечении, подаче на оборудование большой нагрузки, осуществляется возгорание, которое приведет к неисправности системы и при всем этом востребует пересмотра всей электрической системы. Вкупе с подменой вводного кабеля проводка в доме нужна монтажа электрического счетчика, его последующее опломбирование.

Установка проводки в древесном доме своими руками, а именно, установка в систему вводного выключателя предугадывает обеспечение защиты групповых автоматов на случай недлинного замыкания, появившегося в системе. Но принципиально выполнить настройку электропитания таким макаром, дабы при очень вероятной нагрузке она работала отменно и без сбоев. Если же объект запитан от сети трехфазного типа, устанавливается соответственный выключатель. Когда нужно оборудовать однофазовую сеть, проводка в личном доме предугадывает включение одно или двухполюсного частей.

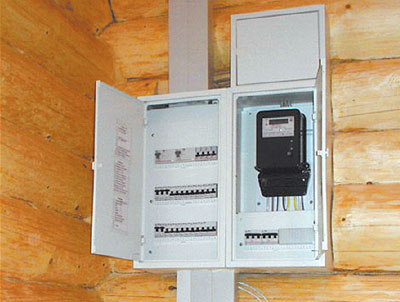

Порядок, который предугадывает проводка в древесном доме своими руками, включает неотклонимый установка выключателя после счетчика. Как вариант, можно испытать установить агрегат до счетчика, но непременно на данном шаге опломбировать последний. Инсталлируются вводной автомат, система УЗО в щиток, при всем этом железный корпус дополнительно заземляется. Аппаратура устанавливается на рейку, установка проводится в полном согласовании с имеющейся схемой.

Принципиально: лучше распределить розетки и выключатели умеренно на одинаковом расстоянии друг от друга, зачем верно осуществляется просчет нагрузок.

Прокладка кабеля в древесном доме

Проводка в доме своими руками (кабель) прокладывается следующим образом:

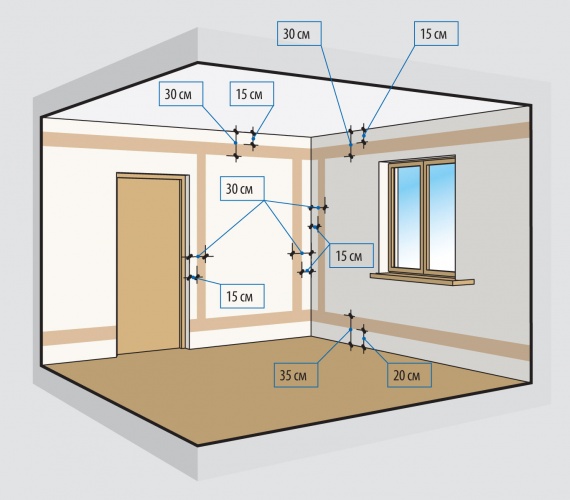

До выполнения работ непременно следует обусловиться с выбором и монтажом трассы осуществляется установок распределительной коробки, распределяются последующие места для монтажа розеток и остального оборудования, выключателей. Непременно раздельно рассчитывается место под установка осветительных устройств.

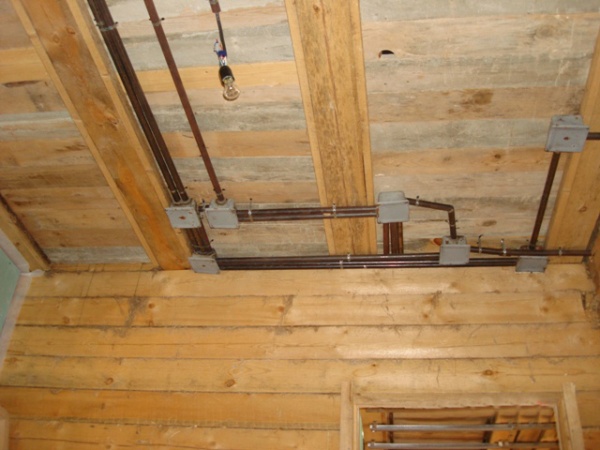

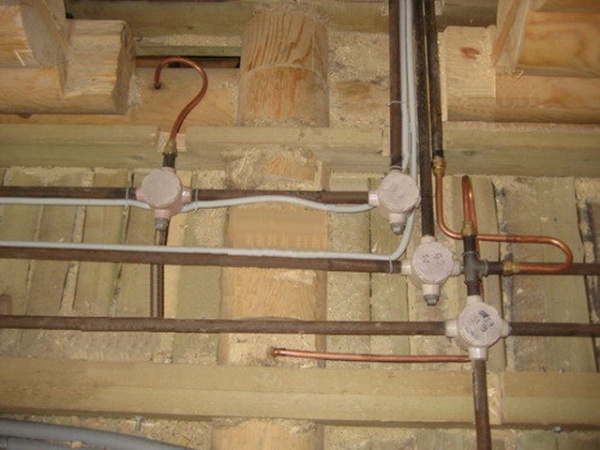

Прокладка в железный рукав или трубу осуществляется в этом случае, когда планируется выполнить полную обшивку стенок и наличие выходящей проводки станет зрительно непрезентабельным элементом. Пластиковую гофротрубу в этом случае нельзя применять, в неприятном случае может быть ее повреждение, выход из строя в итоге механического воздействия. Гофротруба может также воспламениться, что, правда, появляется в исключительных случаях.
Готовится кабельная трасса, мастер также делает штробы. Относительно мест соединения частей применяются особые распределительные коробы, с расчетом, что может быть получен легкий доступ к кабелю даже после выполнения обшивки стенок.
Проводка в древесном доме, правила которой обоснованы нормами безопасности, требуют проходки через стенки, средством применения железных гильз с установленными в конструкции заглушками. По мере надобности монтажа розеток, подлежат монтажу гильзы несколько другого типа.
Трубы подбираются строго с тем условием, что внутренний поперечник конструкции заполняется в границах менее чем 40%. Хорошим решением станут медные трубы, которые хоть и не отличаются дешевизной и доступностью, но все же отлично поддаются гибке, отлично обрабатываются их срезы. В этом случае срезы чистятся и шлифуются, что делается аккуратненько, не деформируя конструкцию. Металлорукав для проводки в древесном доме специально устанавливают с целью дополнительной защиты оборудования, отдельных частей от повреждения.
Конструктивно трубы крепятся к поверхности стенки средством применения хомутов, подобранных по поперечнику оборудования или же с внедрением развальцовки специальной медной трубы, снутри установленной гильзы.

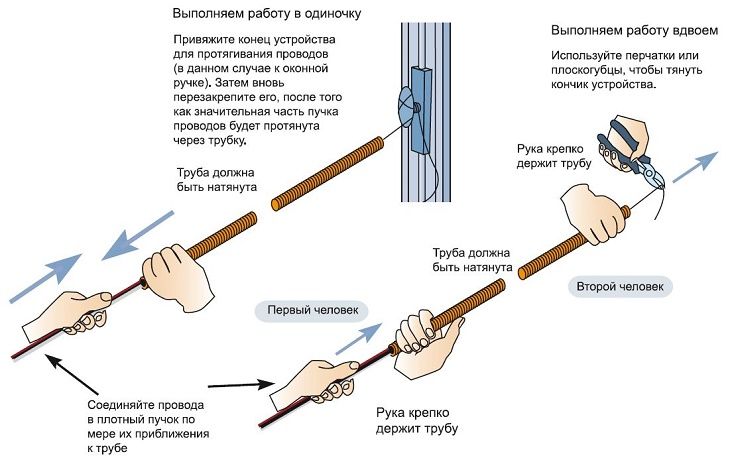

Кабель в этом случае будет перетягиваться через помещенные в особом коробе трубы, при всем этом сразу проверяется плотность прилегания его к корпусу. Это дозволит гарантировать исключение повреждения изоляции жил конкретно во время прокладки кабельной продукции.
Делится кабель, при всем этом в самих коробках оставляется порядка 20 см, и это главное условие, средством которого осуществляется высококачественный и оперативный перемонтаж всей конструкции. Соединение жил осуществляется средством специального комплекта колпачков.
Кабели разделываются и после чего, каждый вывод подключается к каждому отдельному выключателю, розетке или же автоматическому переключателю. Что принципиально, должна соблюдаться маркировка каждого кабеля и разъема, что дозволит подключить проводку очень отменно и отлично, без вероятности выхода конструкции из строя.

Принципиально: дабы знать, как верно выполнить проводку в древесном доме, отдельное внимание уделяется наружной прокладке кабелей. Верно подбирается конструкция из самозатухающего пластика, что дозволит гарантировать высочайший уровень безопасности различных размеров, формы.
