Вы выстроили новый гараж и сейчас задумались о проведении проводки, но столкнулись с некоторыми сложностями? Да ситуация тут малость другая, так как идет речь о специфичном помещении, требующем особенного подхода к обеспечению функциональности и безопасности. Нужно соблюсти все требования к проводке для длительного и надежного эксплуатирования в хоть какое время года.
Короткое содержимое статьи:
Какой должна быть верная проводка?
Гараж – это личное место, нужное для хранения автомобиля и проведения обычных или сложных ремонтных работ, подготовки к использованию тс. Тут изредка возникают чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности проводки. Хотя большая часть хозяев с легкостью жертвуют внешним обликом в угоду более принципиальным характеристикам.
Но без соблюдения обычных правил не обойтись:
Техника безопасности подразумевает проведение сокрытой проводки в гараже. Разные кабели придется прокладывать в полости стенок – это поможет защитить проводку от разных негативных воздействий.
Если гараж железный, бетонный или древесный – это сделает неосуществимым проведение сокрытой версии проводки. Но можно опираться на бугристые трубы, разные короба, металлорукава и другие виды схожих приспособлений.

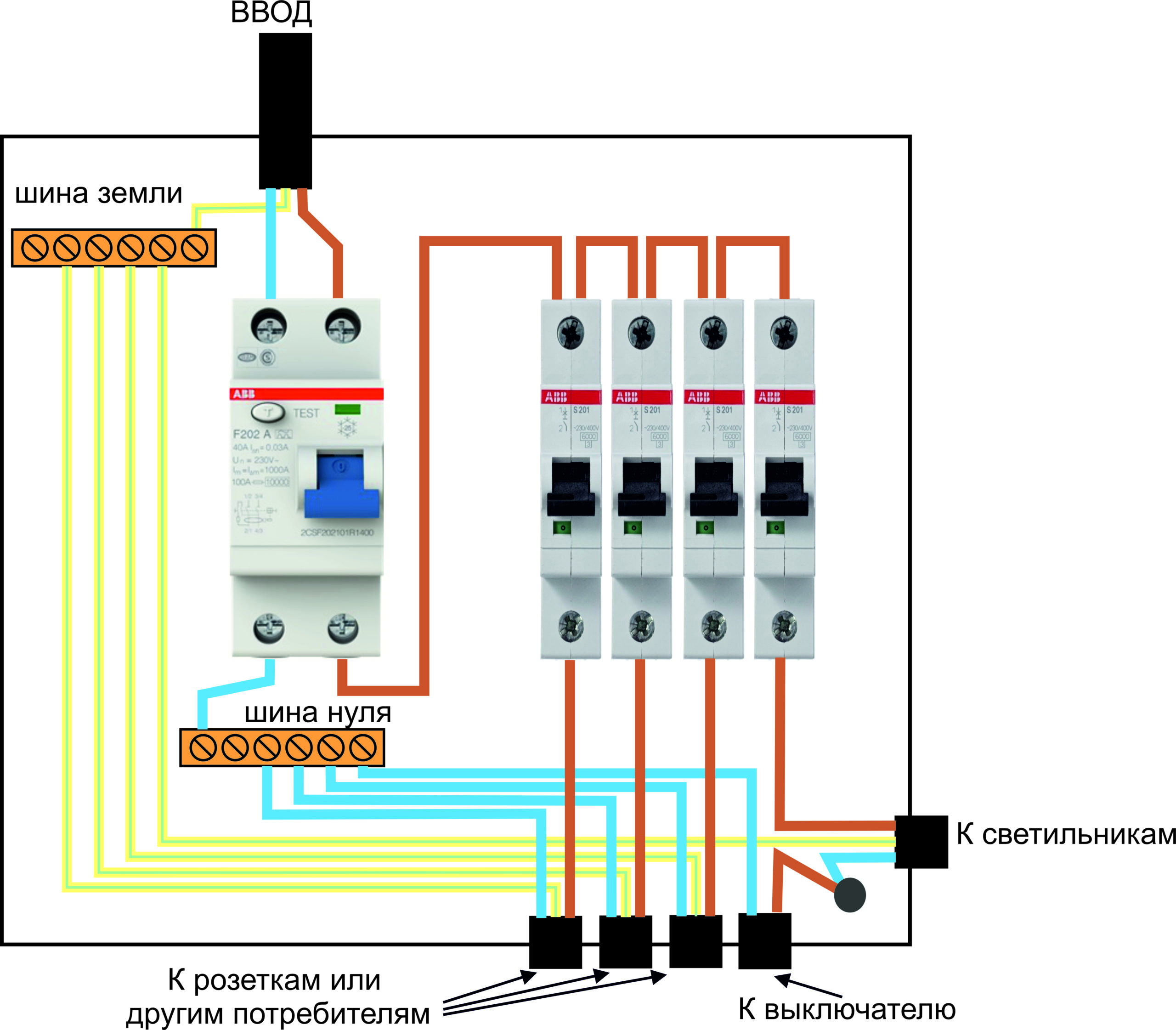

Дабы прирастить уровень безопасности советуем расширить способности распределительного щитка при помощи прибавления дополнительного заземляющего элемента в его состав.
Таковой устройство легко сделать, но потребуются стержни из металла с поперечником приблизительно в 15-16 мм. Дальше они фиксируются вертикальным методом по высшей части для этого применяется полоса из стали на базе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

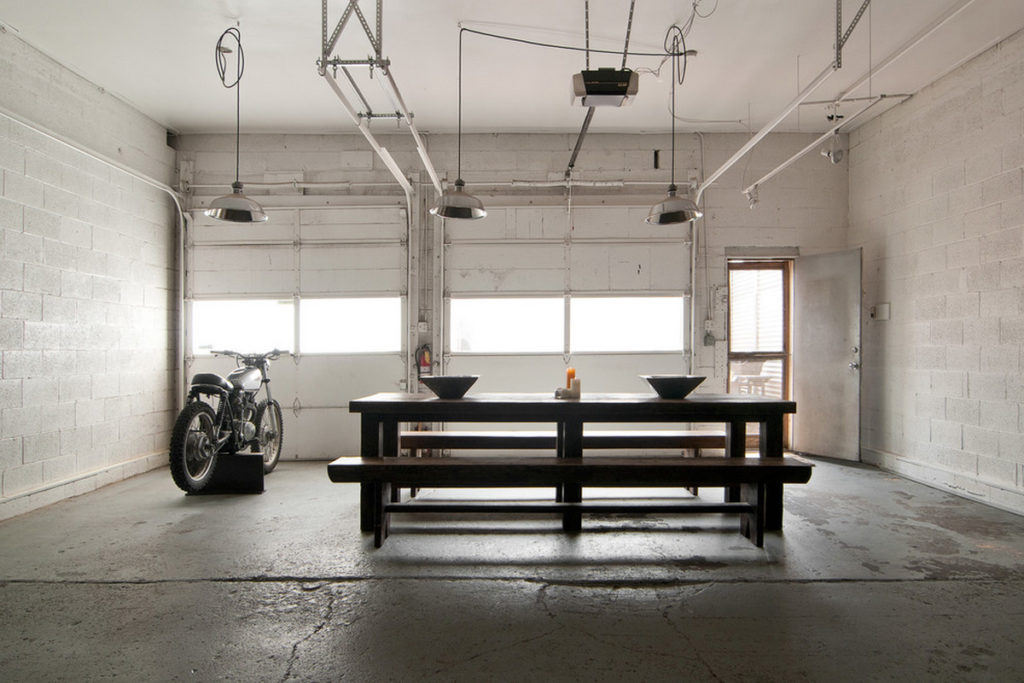

Обычно в гараже трудно избавится от сырости, что вынуждает относить его к помещениям с завышенной угрозой. Тем самым рекомендуется применять выключатели, разные осветительные приборы, розетки на базе класса IP44 либо выше. Для приятного знакомства с тем, как это должно смотреться ознакомьтесь с фото проводки в гараже любого типа.
Если планируется облагораживание настоящей мастерской либо ее подобия нужно заблаговременно обеспечить трехфазный вариант вводной части проводки. Советуем применять кабеля из меди на базе сечения с размером около 10 мм2 и распределительного щитка, владеющего приблизительно 18 или 20 модулями.
Принципиально: Для установки трехфазной системы будет нужно разрешение. Придется получить его от энергетической службы дабы легитимно применять объект с таким оборудованием.
Верная схема будущей проводки убережет от сюрпризов!
Может быть она будет обычной, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что нужно выполнить для резвого и высококачественного окончания работы. Дабы ваша схема проводки в гараже соответствовала, главным, требованиям безопасности она должна включить в себя максимум полезной инфы.
- Укажите четкое место установки устройств для освещения площади помещения, защитных коробок для соединений, размещение всех выключателей, разных типов розеток – это поможет, если что-то перегорит;
- Работы проходят от распределительного щитка. Любые соединения нужно обозначать понятными знаками;
- В плане нужно указать метод соединения всех частей. Лампы или выключатели разрешается подключать только последовательным вариантом. А розетки можно устанавливать только перед хоть какими выключателями;
- Расстояние монтирования всех проводов до потолка не может превысить 10 см, а до пола или электророзеток 50 см;
- Главный рубильник разрешается устанавливать на правой стороне от ворот гаража не поближе, чем 1,5 метра до пола.
Набор инструментов для самостоятельной работы
- Исправные плоскогубцы;
- Набор разных отверток;
- Надежный молоток;
- Зубило для грубой части предварительного процесса;
- Набор кусачек бокорезов;
- Исправная электродрель;
- Достаточное количество специальной ленты для сотворения изоляции;
- Если гараж сотворен из бетона, тогда будет нужно перфоратор, дабы сделать канавки для проводки;
- Огромное количество крепежный частей в виде саморезов, шурупов;
- Отвертка с индикатором.
Принципиально: Для безопасности советуем обмотать ручки всех ручных инструментов несколькими слоями изоляционной ленты. Это понизит риск контакта кожи с электрическим напряжением.
Основной шаг сотворения проводки
Создание проводки для гаража осуществляется на базе 2-ух шагов. Самым сложным из них считается прокладывание наружной проводки от полосы электропередач до фактического места ввода во внутреннее помещение. Дальше на базе схемы обеспечивается внутренняя проводка.
Считается, что это обычный шаг, но 1-ый в случае отсутствия способностей нужно доверить опытнейшему электрику. Не много кто решается заниматься этой частью работы при помощи собственных усилий. Но только для вас определяться, что делать в этой ситуации. Мы советуем 1-ый шаг дать в руки профессионалов, а 2-ой выполнить без помощи других.
Принципиально: Без извещения энергетической службы не обойтись, так как она должна проверить безопасность грядущих работ на шаге монтирования и эксплуатации.
Организация внутренней проводки электричества на местности гаража
Мы не станем останавливаться на внешнем шаге, так как он очень непростой для неподготовленного обладателя гаража. Практически во всех случаях ним занимаются мастера под присмотром соответственных муниципальных служб. Но аннотация как провести проводку должна быть у вас перед очами. Без нее трудно управится даже с этой не особо сложной работой.
Можно проложить открытую или закрытую проводку:
Открытая версия подходит для помещений, сделанных при помощи металла или древесной породы, так как снутри них нереально провести кабеля. Для этого применяются особые пластмассовые короба или подобные устройства. Время от времени для этой цели применяется место под плинтусом. Советуем опираться на кабеля плоского типа похожие на ППВ, но подходят любые варианты без брони.
Дабы удачно закрепить провода используются жестяные версии скоб или дюбели, гвозди. Крепежные элементы нужно монтировать на расстоянии около 40 см.
Разводку разрешается укладывать только по горизонтали за 200 мм до потолка. Защитные элементы закрепляются клеевыми составами, саморезами или шурупами.
Проводка в гараже своими руками на базе укрытого типа применяется в случае бетонного или кирпичного типа строения. Обычно она создается до нанесения штукатурки, так как подразумевает разрушительные деяния для ее целостности. Придется только удостовериться, что распределительные коробки не будут очень видными после процесса нанесения штукатурки.
Но бывает, что проводка создается после нанесения штукатурки. В данном случае нужно сделать канавки с глубиной около 0,5 см. В них укладываются кабеля на базе закрепления гвоздями. После чего углубления можно заделать.
Но нужно учесть, что соединения проводов осуществляется при помощи пайки. После чего можно монтировать все выходы к потребителю на базе схемы.
Внутренний установка проводки в гараже своими руками сумеет выполнить практически хоть какой обладатель этого помещения. Но нужно держать в голове о безопасности, так как неосмотрительное отношение к электричеству может обернуться ненужными последствиями. Прокладывайте проводку без подачи напряжения, используйте комфортную одежку, убедитесь в исправности всех устройств и инструментов, надежности кабелей.
Как выполнить проводку в гараже своими руками
Каждый обладатель гаража стремится к тому, дабы он был очень подготовлен для комфортабельного применения. Исходя из убеждений электроснабжения это значит, что в нём нужно обеспечить наилучшее освещение, возможность подключения в подходящих местах нужного электроинструмента и обогревательных устройств. А главное, дабы всё это было неопасно.
Какой должна быть проводка
Приняв решение об электрификации собственного гаража, следует осознавать, что ответ на вопрос, как выполнить проводку в гараже своими руками, почти во всем будут определяться тем:
- где конкретно находится гараж (на личном приусадебном участке либо в гаражном кооперативе);
- из каких материалов он сделан;
- как далековато от гаража проходит линия централизованного электроснабжения (это почти во всем оказывает влияние на выбор подключения: воздушное либо подземное);
- каким образом планируется организовать его отопление в холодное время года (автономное печное, централизованное либо электрическое);
- какие виды работ планируется в нём проводить (от этого зависит, одну либо три фазы для вас придётся заводить).
Избираем тип проводки
Некоторые обладатели стремятся выполнить сокрытую проводку в гараже своими руками. Это неправильное решение по целому ряду обстоятельств.
Во-1-х, неоднократно растут объёмы грядущих работ. Будет нужно изготовка штроб, заделка их после окончания прокладки проводки и финальная отделка стенок. А это дополнительное время работы и денежные расходы, которых полностью реально избежать.
Во-2-х, при появлении неисправности такая схема проводки в гараже существенно усложняет её устранение. Равно, как и выполнение работ по изменению схемы (к примеру, при появлении потребности установить дополнительную розетку и т.п.).
Потому правильным, на наш взор, решением, является выбор внешнего размещения всех частей схемы:
- кабель;
- осветительные приборы;
- выключатели и розетки;
- щитки распределительные;
- коробки распределительные;
- разветвители.
В местах вероятных ненамеренных повреждений кабеля, проводка в гараже прокладывается в особых гофрированных трубках (пластмассовых либо железных). А в тех местах, где сокрытие проводки нужно в декоративных целях, применяются особые кабельные каналы (пластик).
Создаём будущую электросхему
Проводку в гараже просто выполнить своими руками, но необходимо знать с чего начинает она создаваться — а конкретно с составления электросхемы, т.к. все практические шаги предпринимаются согласно ей.
- Первым шагом является отрисовка плана гаража. Лучше выполнить это в масштабе, с изображением четкого положения верстака и стационарно устанавливаемого электрического оборудования (компрессор, токарный станок, сварочный аппарат и т.п.).
- Потом на плане размечаются места будущей установки ГРЩ (с проставлением расстояния от стенок) и всей гаражной проводки (места установки осветительных приборов, розеток, выключателей, разводка кабелей).
- После чего осуществляется детализация проводки в гараже по каждой стенке.
Рекомендация. Принимая решение о местах установки осветительных приборов и их количестве, нужно выполнить это таким макаром, дабы было освещение общее и локальное.
- Выключатель для первого устанавливается в конкретной близости от входа с таким расчётом, дабы его можно было достать, сделав максимум один шаг и протянув руку. Около него следует предугадать распределительную коробку, т.к. лучше проложить самостоятельный кабель на каждый осветительный устройство. Если принимается решение об их параллельном подключении к одному кабелю, то коробка не нужна.
- Для освещения локального они устанавливаются конкретно в этих местах на высоте 1500 мм от пола.
- Место для установки ГРЩ также планируется неподалеку от входа, дабы, уходя, иметь возможность обесточить гараж стопроцентно.

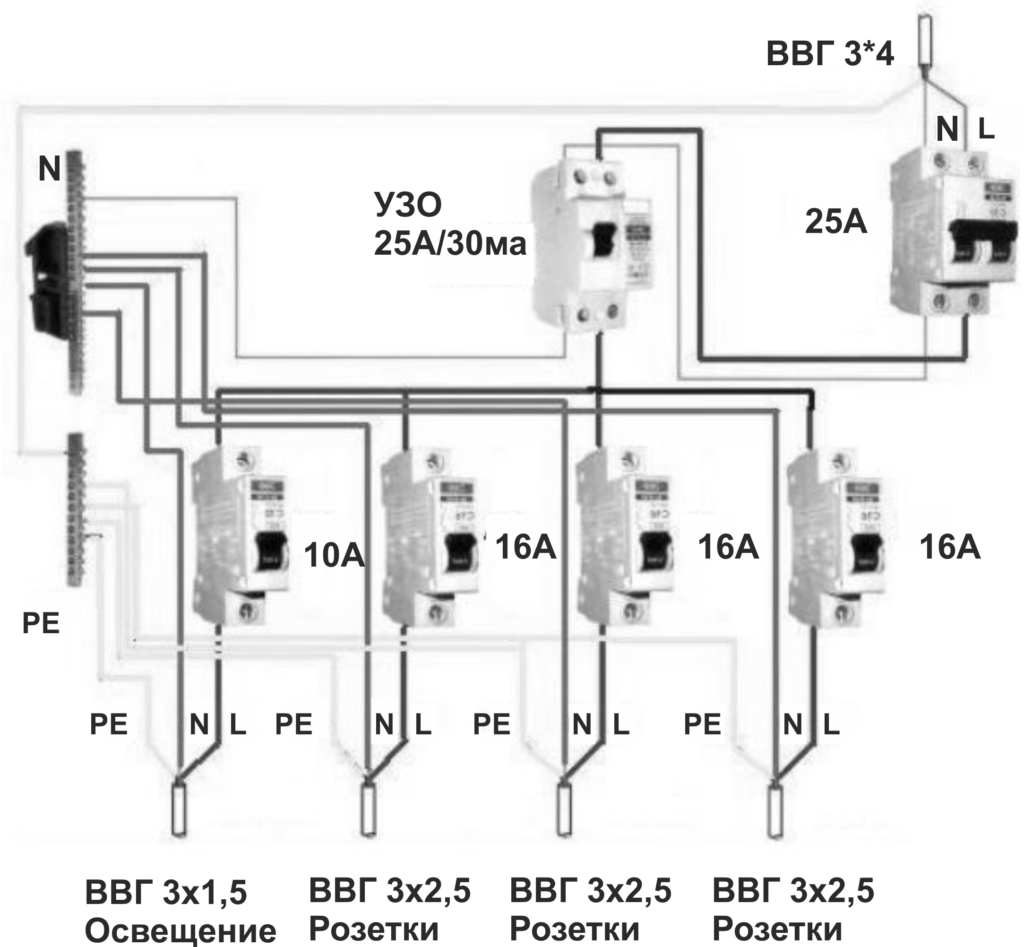

- На хорошо составленной электросхеме проставляются виды кабеля, с учётом расчётной нагрузки (которая за ранее просчитывается по имеющимся формулам). Для ориентировки: кабели из меди с сечением жил в 1,5 мм 2 держат до 3 кВт, 2,5 мм 2 – до 5 кВт. Но, выбирая кабель, всегда необходимо иметь припас на 15-20 процентов.

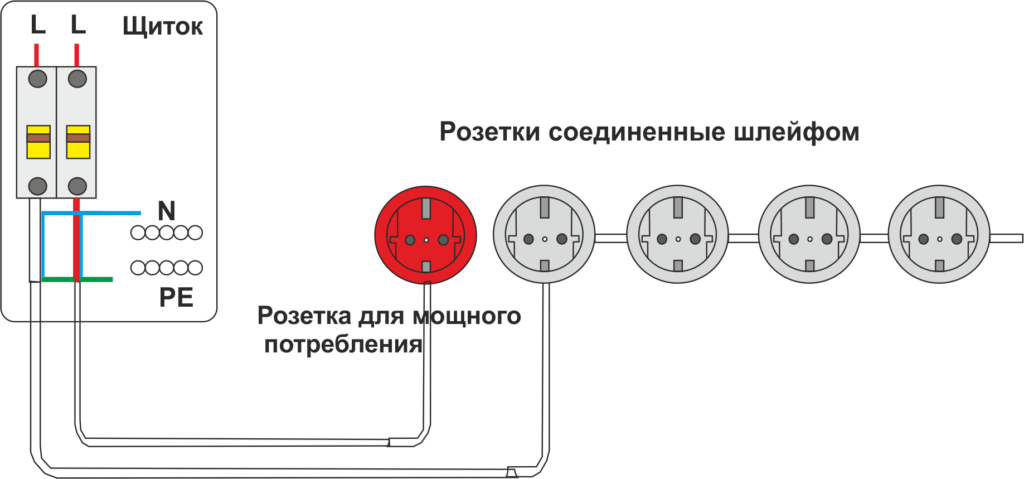

- Тем, кто обустраивает проводку в гараже своими руками, не рекомендуется последовательно подключать розетки. Самым хорошим вариантом является прокладка общего кабеля с подключением к нему розеток через распред. Коробки (рекомендуется располагать у потолка, на расстоянии 150 мм от него).

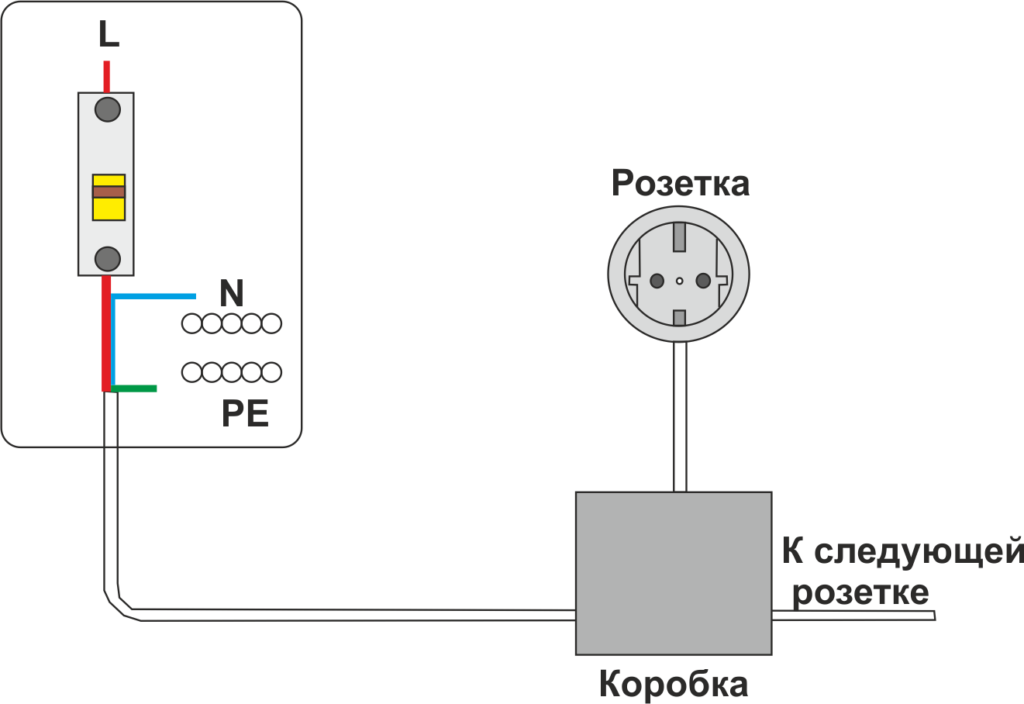

- Правильным решением будет подключение розеток через УЗО и свой автомат, что существенно увеличивает электробезопасность выполняемых в дальнейшем работ. При выборе автоматов следует исходить из того, что ток перегрузки для кабеля с жилой сечением 1,5 мм 2 должен быть ≤ 16А, для 2,5 мм 2 — ≤ 25 А.
380В либо 230В. В чём разница
В текущее время в большинстве гаражных кооперативов имеется возможность подать в гараж 380В, что позволяет запитывать довольно массивное электрическое оборудование.
Если гараж питается по схеме 230В, в него заводится всего три жилы: заземление, ноль и фаза. Линия 380В, это уже 4 или 5 проводов (3 фазы, ноль и заземление). Приняв решение о питании от таковой полосы, нужна поменять счётчик и автомат вводной на трёхфазные.
Как найти надобное количество материалов
По разработанной электросхеме рассчитывается надобное количество кабеля различного сечения, как для наружной, так и для внутренней проводки.
В подавляющем большинстве случаев наружное подключение осуществляется медным кабелем с сечением жилы 10 мм 2 , разводка освещения осуществляется кабелем с жилами в 1,5 мм 2 , а розетки подключаются с внедрением кабеля, который может иметь жилы сечением 2,5 мм 2 либо 4 мм 2 (зависимо от расчетных нагрузок).
Получившуюся длину кабеля нужно прирастить с таким расчётом, дабы на каждое планируемое соединение можно было отвести 150 мм и поболее.
Малое количество розеток – две (для подключения стационарного оборудования и удлинителя). Среднее 4-5. Рекомендуемое количество розеток: одна на каждые 6 м 2 , или через каждые 4 м.пог.
Число выключателей: малое – 2 (главное освещение и смотровая яма). Наилучшее 3-4 (для рабочих зон).
В качестве осветительных приборов в гараже лучше применять люминесцентные либо светодиодные. Последний вариант дороже, но служит существенно подольше.
Для установки в смотровой яме нужны осветительные приборы влагозащищённые с классом защиты IP65 и поболее, лучше в антивандальном выполнении, дабы исключить их повреждение в процессе работы. обычно это осветительные приборы на 12 В, запитываемые через понижающий трансформатор, который устанавливается в ГРЩ. На яму стандартного размера довольно трёх осветительных приборов. Причём розетки и выключатели должны быть из смотровой ямы удалены.
На общее освещение гаража довольно четырёх осветительных приборов. На освещение рабочей зоны рекомендуется устанавливать один осветительный прибор на 1м 2 .
При подсчётах нужна учитывать потребности в креплениях, которыми кабель будет закрепляться на стенке, кабель – каналах, гофре.
Подаём питание в гараж своими руками
Всю практическую работу можно поделить на три шага: предварительный, прокладка внутренней и уличной (наружной) проводки.
На предварительном шаге готовятся и размечаются стенки, и режется по размерам кабель (с припуском). Разметку стенок проще всего делать особым шнуром для разметки, которым отбивается горизонталь либо вертикаль между исходными точками и разветвлениями. Контроль натяжения шнура осуществляется по уровню.
Если принято решение о внутренней проводке, пробивается штроб (применяется штроборез, перфоратор либо болгарка). Если ничего этого нет, то работы производятся зубилом и молотком.
Прокладка проводки снутри гаража
Схема проводки в гараже может быть выполнена в сокрытой и открытой форме. Разглядим последнюю, как более обоснованную. На стенках закрепляются кабель — каналы либо особые трубы для прокладки кабеля. В них прокладывается кабель. Потом подключается оконечное изделие (осветительный прибор, розетка, выключатель).
Все трассы должны быть проложены строго по горизонтали, или по вертикали. Углы и зигзаги при прокладке делать запрещено.
Горизонтальная проводка ведётся у потолка на расстоянии 100 – 150 мм от него. Там же инсталлируются распределительные коробки и разветвители. Выключатели ставятся на расстоянии 1500 мм от пола, розетки, соответственно, 600 мм.
По окончанию монтажа рекомендуется пригласить проф электрика, дабы он проверил качество выполненного вами монтажа.
Прокладка внешней проводки
Если речь идёт об электрификации гаража, размещенного в кооперативе, то:
- на его подключение за ранее должно быть получено разрешение от местной электроснабжающей организации;
- делать работу должны представители этой организации. На теоретическом уровне разрешается проводить эти работы без помощи других, или с привлечением третьей стороны, при условии наличия соответственной лицензии и квалификационной группы. Но, в данном случае, за ранее придётся перейти огромное количество различных согласований. Проще заплатить за подключение «от столба до ГРЩ».
Подключение может быть проведено одним из 2-ух методов: воздушным либо подземным. 1-ый, дешевле и не таковой трудоёмкий. Но имеет ряд ограничений:
- если от наиблежайшего, установленного на улице, столба ЛЭП до гаража более25 м, то нужна дополнительная установка промежной опоры;
- над проезжей частью проводка должна перейти на высоте ≥ 6м;
- над пешеходными зонами ≥ 3,75м;
- ввод в помещение осуществляется на высоте ≥ 2,75м.
последнее требование при подаче электропитания в гараж выполнить фактически нереально, т.к. его высота, в подавляющем большинстве случаев, существенно ниже. Потому нужна подготовительная установка высочайшей изогнутой железной трубы, через которую и осуществляется ввод.
Подземный ввод осуществляется в траншее с внедрением бронированного кабеля, укладываемого в особом железном коробе. Поверх последнего укладывается лента с информацией о том, что ниже проложен кабель.
Этот вариант существенно дороже и довольно трудоёмкий. Но издержки компенсируются большей долговечностью.
