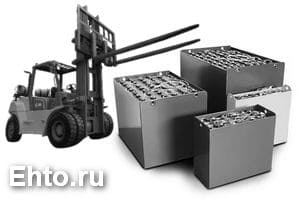

Какие тяговые батареи подходят конкретно вам
В этой информационной статье мы познакомимся с одним из видов аккумуляторных батарей — тяговыми аккумами. Что такое тяговые аккумуляторные батареи и какими они могут быть.

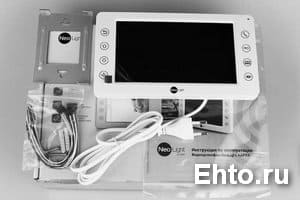

Как избрать видеодомофон для квартиры
В этой статье будем избрать видеодомофон для квартиры по подходящему функционалу.

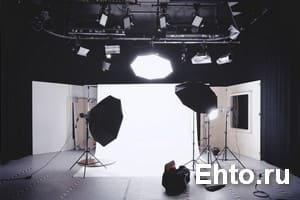

Как избрать световое оборудование фотостудии
Проф фото съемка увлекательна и прибыльна. Но не вероятна, если отсутствует световое оборудование фотостудии. Как его избрать в этой статье.

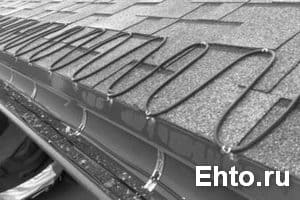

Действенная система подогрева кровли
Каждый год наши дома вносит снегом, который небезопасно накапливается на крышах и кровлях. Каждую весну коммунальные службы борются с сосулями, который грозят гражданам и машинам. Система подогрева кровли кабелем решает все эти препядствия раз и навечно.

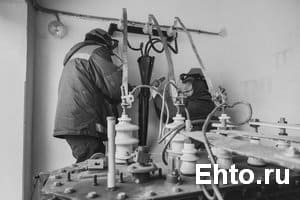

Что включает техническое сервис подстанций
Дабы обеспечить бесперебойное снабжение обитателей городов и загорода электрической энергией, нужно техническое сервис подстанций. Оно нормировано и регламентировано. Доверять его необходимо только экспертам.

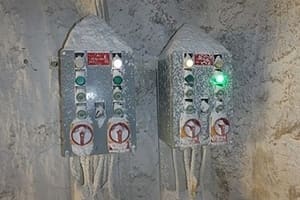

Как верно избрать пост управления взрывозащищенный
Во взрывоопасных зонах производства дистанционное управление работой оборудования и устройств необходимо производить через пост управления взрывозащищенный.

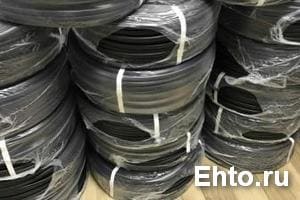

Почему кабели силовые медные ГОСТ так популярны
Для хоть какой проводки необходимы надежные электрические кабели. У таким кабелям относим все кабели силовые медные ГОСТ. Почему? Ответ в этой статье.

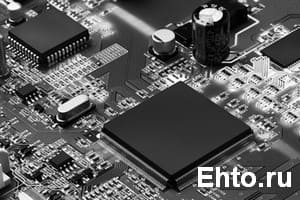

Поверхностный и сквозной установка печатных плат
Автоматический установка печатных плат позволяет выпускать тысячи единиц готовых изделий за куцее время. Про технологии монтажа печатных плат в этой статье.

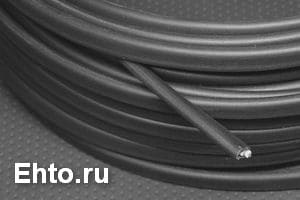

Всё что необходимо знать про кабель медный силовой ВВГнг
Отыскиваете неплохой и надежный кабель для электромонтажа? Прочтите информацию про кабель медный силовой ВВГнг и сделайте свой выбор.

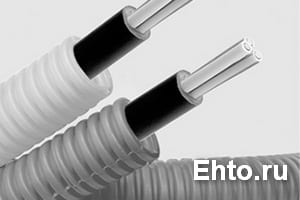

Где применяется труба гофрированная ДКС
Задачку защиты электрического кабеля от механических и других воздействий отлично решает гофрированная электротехническая труба. Что такое труба гофрированная ДКС и где она применяется в этой статье.

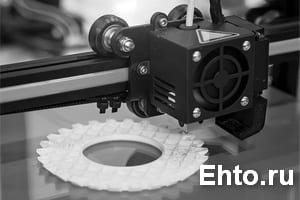

Какие технологии 3D печати есть и используются
Технологии 3D печати есть для пластика и металла. Сейчас некоторые из них, доступны на бытовом уровне. Познакомимся с 4-мя технологиями большой печати в этой статье.

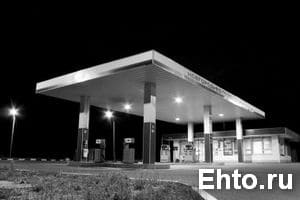

Действенное светодиодное оборудование для освещения
Светодиодное оборудование для освещения подменяет и теснит прежние технологии промышленного и уличного освещения. Почему ответит это статья.

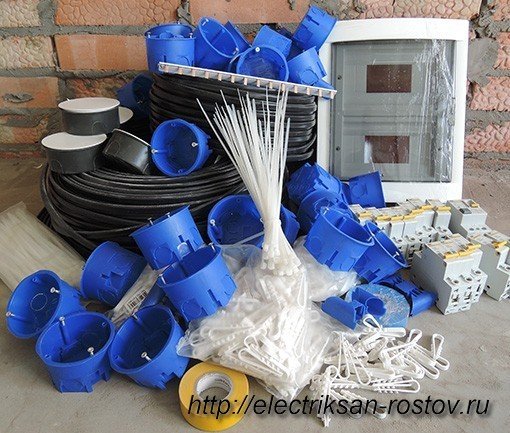

Материал для проводки в квартире и доме: цена материалов.
Цена монтажа проводки в квартире либо личном доме состоит из 2-ух составляющих: цены монтажных работ и цены электротехнических материалов. В самом начале работ по монтажу проводки нужно составить перечень всего нужного материала.
- Кабель (провод) ВВГ-НГ 3х1,5; 3х2,5; 3х4; 3х6; 3х10 мм квадратных. Кабель с 3-мя жилами, любая жила имеет сечение равное 1,5; 2,5; 4; 6 и 10 мм квадратных.
- Телевизионный кабель.
- Компьютерный кабель.
- Телефонный провод.
- Дюбель-хомут для крепления кабелей поперечником 5-10 мм и 11-18 мм.
- Дюбель-гвоздь (потай) 6х40; 6х80 мм. Под отверстие поперечником 6 мм и длиной 40 и 80 мм.
- Хомут-стяжка длиной 200 мм для крепления проводов на потолке при монтаже без гофрированных труб.
- Гофрированная труба поперечником 20 мм (16 мм).
- Держатели для гофрированных труб, "клипсы".
- Установочные коробки — подрозетники. Самый лучший (и распространенный) выбор — это установочные коробки русской компании "GUSI". Для кирпичных стенок с поперечником 68 мм и глубиной 45 мм, для бетонных стенок с поперечником 60 мм и глубиной 40 мм.
- "Бабочки" — перемычки для соединения установочных коробок с поперечником 68 мм.
- Гипс, конкретно гипс, а не разные консистенции в состав которых заходит гипс.
- Распределительные коробки.
- Изоляционная лента.
- Счетчик.
- Щиток.

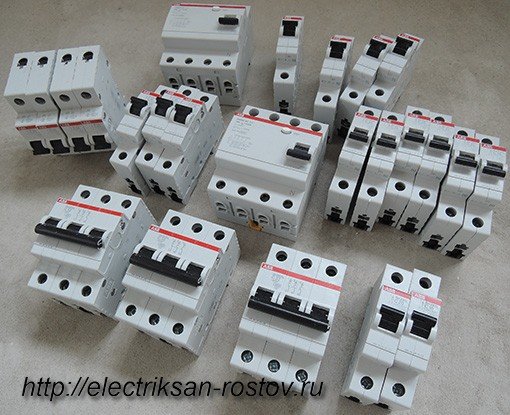

- Автоматы. Автоматические выключатели.
- УЗО. Устройство защитного отключения.
- "Гребенка". Шина-перемычка для автоматических выключателей.
- Нулевая шина.
- Для "времянки" — тройник, патроны, лампы.
- Розетки и выключатели.
- Осветительные приборы.
Следует повышенное внимание уделить качеству материала. На сегодня самый наилучший выбор — это покупка материала в спец магазине электрики. Если фирма-продавец большая — цены бывают даже ниже, чем на рынке и приобрести можно все в одном месте, и убежденности в том что продукт высококачественный намного больше.
Выбор конторы — производителя находится в зависимости от вашего бюджета выделенного на электрику. При определении бюджета нужно держать в голове о реальной угрозы применения недорогого и плохого материала для электрики.
Непременно, наилучший выбор — это продукт узнаваемых компаний, таких как Legrand, ABB и Schneider Electric.
Но, не каждый может для себя это позволить и естественно есть другой выбор.
Русская компания IEK с созданием в Китае выпускает продукт применимого свойства, но это касается только автоматики и щитков, крепеж для проводов (дюбель-хомуты) и бугристые трубы с держателями категорически не рекомендую к покупке.
Для крепежа проводов идеальнее всего применять дюбель-хомуты в пластмассовых пакетах (не IEK) и гофра-трубы русской конторы DKC (ДКС).
Выбор марки кабеля зависит также от выделенного на электрику бюджета, но практически всегда применяется кабель марки ВВГ-НГ.
Кабель марки NYM по своим чертам самый наилучший, но на подводных лодках кабель еще лучше. Кабель NYM начали создавать в Европе для монтажа в кабельных каналах в небоскребах (дома завышенной этажности) в согласовании с новыми европейскими эталонами. Эталоны появились после пожаров в офисных зданиях, на которых люди погибли от лишнего задымления появившегося при горении открыто проложенных кабелей в кабельных каналах и людям не хватило времени покинуть большущее здание.
В русских квартирах и личных домах практически все кабеля замурованы под слоем штукатурки на стенках и отделки из панелей, за которыми кабель положено прокладывать в гофрированных трубах из ПВХ. И кабеля марки ВВГ-НГ (винил-винил-гибкий, НГ — не распространяет горения) более, чем довольно.

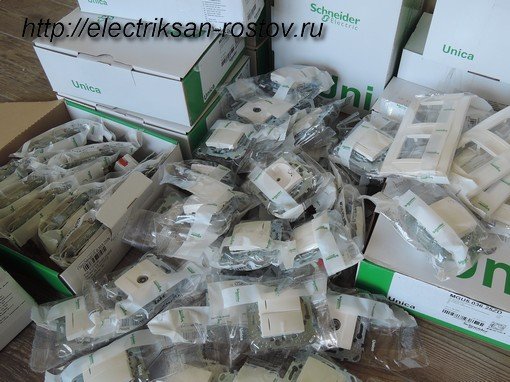

Розетки и выключатели идеальнее всего брать производства узнаваемых компаний. Даже у Legrand и Schneider Electric есть целые серии розеток и выключателей по применимой стоимости, эти серии выпускаются на заводах в Рф.
Выбор осветительных приборов — это дело вкуса, но самое главное при выборе осветительных приборов — это дабы была достаточная освещенность каждой комнаты либо помещения, ведь осветительные приборы конкретно для этого и изготовлены.
Цена электротехнических материалов для квартиры либо личного дома не может быть типовой. Выяснить приблизительную цена можно используя примеры. Вы сможете задать вопрос в комментах и я непременно отвечу. В качестве примера применяется шаблон сметы с ценами. В смете на материалы указаны цены на "гостовские" провода, высококачественные автоматические выключатели и УЗО. Все цены приблизительные, но очень близки к реальным. В смете есть возможность заносить свои значения по количеству и стоимости.
После комплектации и подготовки перечня нужно избрать магазин для закупки. Магазин должен быть надежный, с огромным ассортиментом высококачественного продукта, который соответствует требованиям электробезопасность.
