Отопление и сохранение тепла в жилом помещении — насущный вопрос нынешнего денька. Поверхность пола кухни, ванной комнаты, санузла либо прихожей — в большинстве случаев прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится неувязкой, в особенности для семей с малеханькими детками. Электрический теплый пол под плитку является применимым способом решения этого вопроса. Без помощи других установить полы с обогревом нетрудно, если знать главные приемы того, как укладывать под плитку элементы нагрева.
Какие есть варианты
Высочайшая теплопотеря глиняной плитки является ее преимуществом при напольном отоплении хоть каким методом.
Устройство электрического покрытия может быть нескольких видов:
- кабельное;
- пленочное;
- нагревательные маты;
- стержневое.
При кабельном методе установка электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется особыми зажимами на планках. Более дешевенький кабель — одножильный, но почаще употребляется двужильный, владеющий высочайшей надежностью. Время от времени применяют кабель, между 2-мя проводниками которого лежит полимерная матрица, производящая тепло.
Можно приобрести готовые комплекты для данного способа отопления, стоимость которых находится в зависимости от девайсов, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее без помощи других подобрать элементы нагрева и установить теплый пол своими руками.

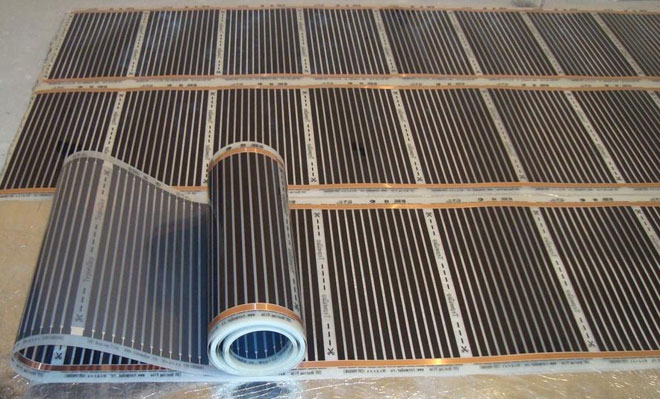

Пленочный инфракрасный метод — дорогой, но самый неопасный способ, при котором применяется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.
Пленочный инфракрасный тёплый пол
Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не просит использования заливки бетонной консистенцией, при которой возрастает нагрузка на перекрытия, и миниатюризируется высота потолка. Метод прост при монтаже, потому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов хорошей теплопотери. В этом случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.
В варианте стержневого метода применяются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, другие элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) приобретают раздельно.
Подготовка поверхности
Разработка укладки теплого пола предугадывает кропотливую подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты либо кабель можно укладывать лишь на незапятнанный и выровненный пол без выступов и трещинок. Может быть использование грунтовки, бетонной стяжки либо наливного пола.
Читайте также: В чём и как измеряется емкость аккума?

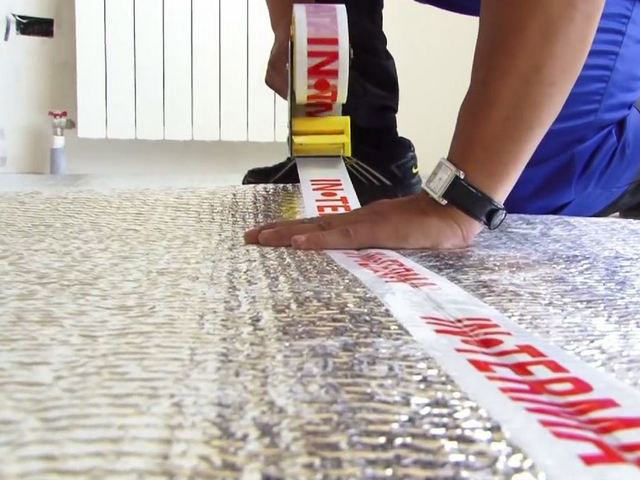

Термоизоляция поверхности
Для минимизации теплопотерь и заслуги действенного подогрева помещения при подготовке применяется теплоизоляционный слой. Зависимо от нужной толщины теплоизолятора применяются следующие материалы:
- пенопласт;
- пенополистирол;
- фольгированный пенофол.
На балконах, лоджиях, над неотапливаемыми помещениями либо подвалами применяют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для узкого слоя изоляции используют фольгированный пенофол (отражающая поверхность фольги должна быть ориентирована наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с обогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.
Разработка схемы
Перед установкой нагревательной системы нужно создать план-схему на бумаге. В ней отделяются буферные зоны с громоздкой мебелью, бытовыми устройствами, отопительными батареями и трубами. Под мебель либо домашнюю технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).
Выходит неверный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур грядущего электрического пола, подвод питания и размещение терморегулятора на стенке (на высоте около метра). Следует также отойти от стенок до 20 см и высчитать, дабы расстояние между витками кабеля было не меньше 10 см. С картонного чертежа разметка переносится на приготовленную поверхность пола. Верно разработанная схема дозволит понизить издержки при покупке нагревательной системы и защитит кабель от перегрева.
Расчет материала
Нужная удельная мощность кабеля рассчитывается с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов нужно выполнить расчет площади подогрева и мощности кабеля. Все измерения можно выполнить с помощью компьютерных программ либо пользоваться услугами продавца в магазине. Без помощи других можно высчитать длину кабеля, умножив площадь обогреваемой поверхности на избранную удельную мощность и разделив приобретенное на мощность кабеля.
Зависимо от свойства помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, востребует до 120 ватт/м². При завышенной влажности, к примеру, в ванной комнате, применяется мощность до 150 ватт/м². На балконе, лоджии либо в неотапливаемой комнате мощность может достигать 180 ватт/м². Обогрев пола под плитку может быть главным источником тепла, это оказывает влияние на удельную мощность обогреваемого помещения.
Шаг укладки кабеля высчитывается так: нужную удельную мощность подогрева множат на 100 и делят на мощность кабеля. Расчеты выполняются таким макаром, дабы потом не резать кабель (это категорически запрещено). При использовании одножильного провода необходимо учитывать, что его конец должен возвратиться к началу монтажа, тем возрастает его длина. Для укладки нагревательных матов шаг кабеля не просит расчетов. Мощности системы рассчитываются по площади подогрева.
Читайте также: Что такое магнитный мотор и как его выполнить своими руками?
Проверка проводки
Электроподогрев пола под плитку подразумевает огромное потребление энергии. До его монтажа нужно проверить, подойдет ли существующая проводка для новейшей нагрузки. Если при вычислении сечения кабеля выяснится, что поперечник жилы не соответствует требованиям, делается его замена. Воспрещается подключение нагревательной системы к розетке. Лучшим вариантом является проведение дополнительной полосы проводки к щитку.
При проектировании проводки учитываются мощности бытовых электрических устройств. Если мощность употребления превосходит 2 кВт, их необходимо подсоединить к отдельным автоматам. Для защиты электроизоляции применяется устройство УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях завышенной влажности используются заземляющие проводники, подсоединенные к огромным железным предметам.
Установка датчика температуры

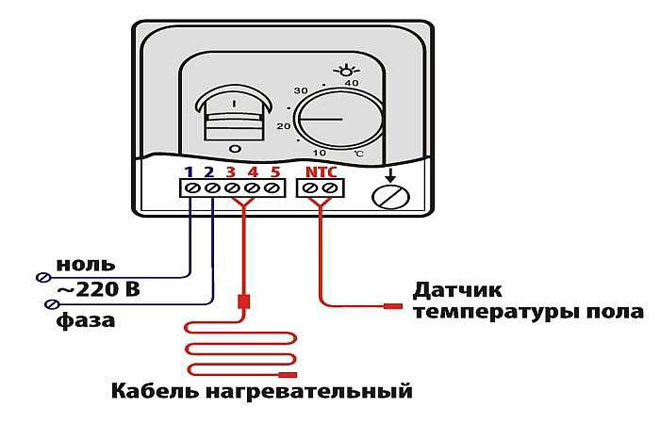

Повышенное внимание необходимо направить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает подогрев. Регулятор может быть программируемым либо без установленной программы; его укрепляют на стенке на высоте около метра в доступном месте.
Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стенки между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой подогрева изолируется герметиком для избежания проникания раствора, применяемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему по мере надобности ремонта.

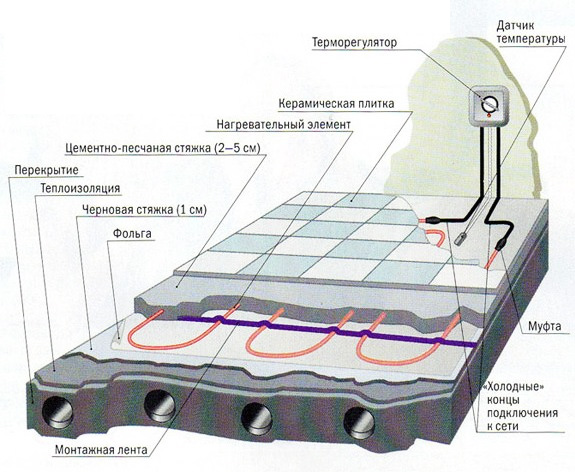

Укладка кабеля либо термомата
До того как начать установка кабельного теплого пола, нужно измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с внедрением специальной крепежной ленты. Время от времени устанавливается армирующая сетка, к которой с помощью пластмассовых хомутов крепится кабель. Для укрепления кабельной змейки можно использовать монтажные планки с отверстиями. От стенок необходимо отойти до 20 см.
При укладке одножильного провода необходимо провести его конец к исходному месту монтажа, не пересекая других витков. В двужильном кабеле источником тепла служит один провод, 2-ой — замыкает цепь, потому на конце кабеля делают соединительную муфту. Кабель устанавливается после подготовки поверхности, прокладки термоизоляции (по мере надобности и гидроизоляции) и маленького слоя бетонной стяжки. Время от времени кабель укладывают конкретно в бетонную стяжку. Сборка контура поверхности подогрева делается перпендикулярно стенке, на которой размещен терморегулятор.
Читайте также: Что такое электрофорная машина и как она работает?

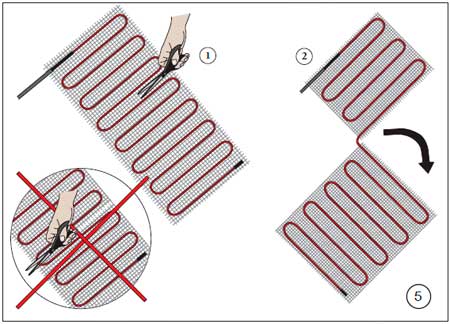

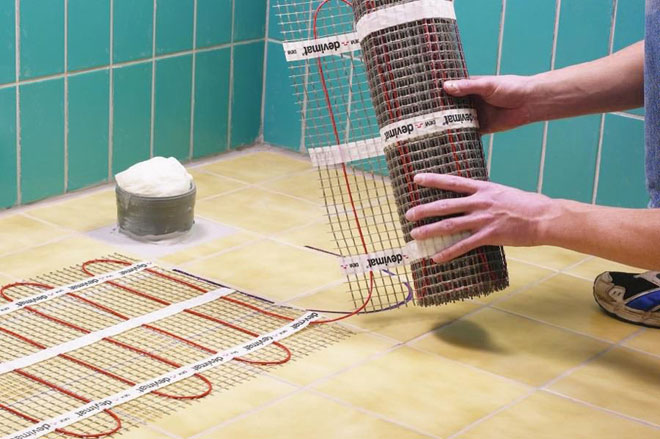

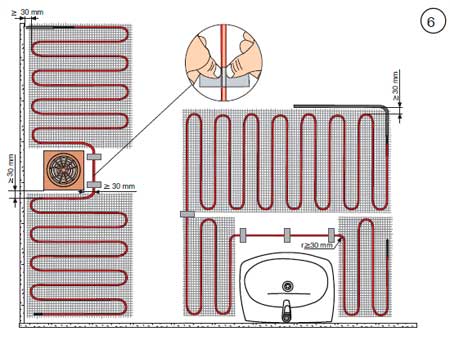

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна узкого кабеля. Маты можно устанавливать без подготовительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые довольно придавить к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы подогрева.
Как выполнить теплый пол под плитку своими руками
Как выполнить теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как избрать теплый пол под плитку? Как уложить теплый пол под плитку? Что необходимо для укладки теплого пола под плитку? Какой теплый пол под плитку избрать?
Теплый пол под плитку своими руками
Глиняная плитка, натуральный камень либо керамогранит — полы с покрытием из этих материалов не только лишь владеют красивыми декоративными свойствами, но и очень функциональны: их просто мыть и они не страшатся завышенной влажности. Вот поэтому фактически во всех ванных комнатах, санузлах, душевых, также прихожих и кухнях укладывается конкретно глиняная плитка либо аналогичное покрытие. Но, поверхность плитки либо керамогранита довольно прохладная на ощупь, и если горячим летом это даже приятно, то холодной осенью, когда температура по ту сторону окна уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада делает только дискомфорт. Решить эту делему довольно легко – выполнить для себя теплый пол под плитку. Благодаря неплохой теплопроводимости глиняная плитка и подобные материалы безупречны для систем теплый пол — тепло от нагревательных частей стремительно прогревает слой плитки и поступает на его поверхность. Кроме дополнительного комфорта, использование системы обогрева пола во мокроватых помещениях помогает избежать сырости, образования плесени, также завышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно выполнить своими руками без особенных усилий. Естественно, для этого нужно владеть определенными заниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сейчас на рынке представлено неограниченное количество разных марок теплых полов под плитку на хоть какой вкус и кошелек.
Комплекты теплого пола под плитку
Полный набор теплых полов под плитку
Нагревательный мат в комплекте
Терморегулятор с датчиком в комплекте
Малая стоимость — высочайшее качество!
От 1810 руб за набор!
Теплые полы под плитку AURA
Нагревательный мат под плитку
Среднее соотношение стоимость/качество
Гарантия 50 лет
Терморегулятор приобретается раздельно
Теплые полы под плитку DEVI
Нагревательный мат под плитку
Теплые полы под плитку премиум-сегмента
Гарантия 20 лет
Терморегулятор приобретается раздельно
Что необходимо для укладки теплого пола под плитку
Обустроить для себя теплые полы под плитку можно несколькими методами, но для укладки в квартире самый обычный, дешевый и действенный из них – использование для подогрева пола так именуемых нагревательных (либо греющих) матов. Греющие маты представляют собой узкий электрический нагревательный кабель в особом экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат обустроен так именуемым "холодным" концом — отрезком обыденного электрического провода. Такая конструкция существенно упрощает подбор и предстоящий установка теплого пола. Обычно, все производители выпускают маты шириной 50 см (ширина стекловолоконной сетки), а длина мата находится в зависимости от площади подогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (находится в зависимости от производителя). Это позволяет оборудовать для себя систему теплых полов при малых потерях в высоте помещения.
Одной из главных черт греющего мата является его мощность. На этот параметр стоит уделять свое внимание при подборе подходящего нагревательного мата. Вообщем, для таких систем подогрева как теплый пол рекомендуются следующие величины:
- Для дополнительного комфортабельного обогрева поверхности пола в сухом помещении — 110-140 Вт/м2
- Для обогрева пола во мокроватых помещениях — 140-160 Вт/м2
- Для обогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2
Сейчас на рынке представлены нагревательные маты для всех типов использования.
При обустройстве системы теплого пола под плитку (не считая фактически нагревательного мата на определенную площадь подогрева) нам пригодятся:
- Терморегулятор. Это устройство, который служит для управления обогревом пола. Терморегулятор при помощи выносного датчика температуры, установленного в "пироге" пола, определяет температуру пола, ассоциирует с данной и зависимо от результата включает либо выключает подогрев. Пример. Для помещения с неизменным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает подогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит подогрев и нагреет полы до установленной температуры. Потом весь процесс повторится. Использование терморегулятора позволяет достигнуть наибольшего комфорта и существенно сберечь электроэнергию.
- Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стенку.
- "пирог" пола. Для того, дабы его можно было поменять в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, дабы в случае необходимости его можно было вытащить и установить другой. У некоторых производителей гофротрубка заходит в набор с нагревательным матом.
- Плитка и плиточный клей. Можно применять кафельную, керамогранитную плитку либо натуральный камень. Клей выбирают зависимо от типа плитки и критерий эксплуатации.
- Дрель с коронкой для установки термостата, болгарка с кругом по бетону либо штроборез, строительный инструмент.
- Мультиметр для измерения сопротивления.
- Устройство защитного отключения (УЗО) с током утечки менее 30 мА. Подключение теплого пола под плитку (в особенности во мокроватых помещениях) должно осуществляться через УЗО с током утечки менее 30 мА.
- Дополнительно могут пригодиться: клеевой пистолет для крепления сетки мата к предварительный поверхности пола, железный скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

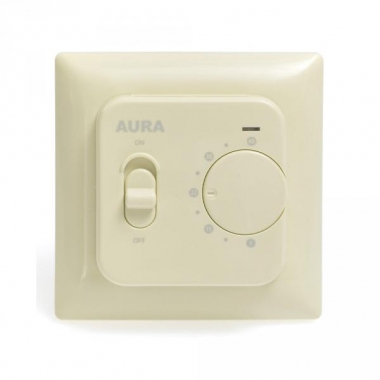

Механические регуляторы

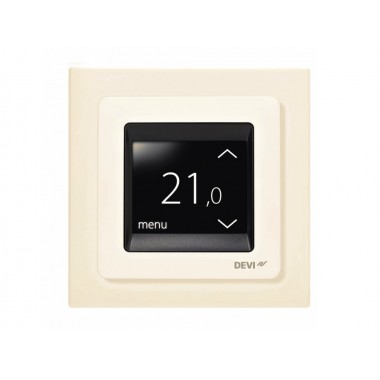

Программируемые регуляторы

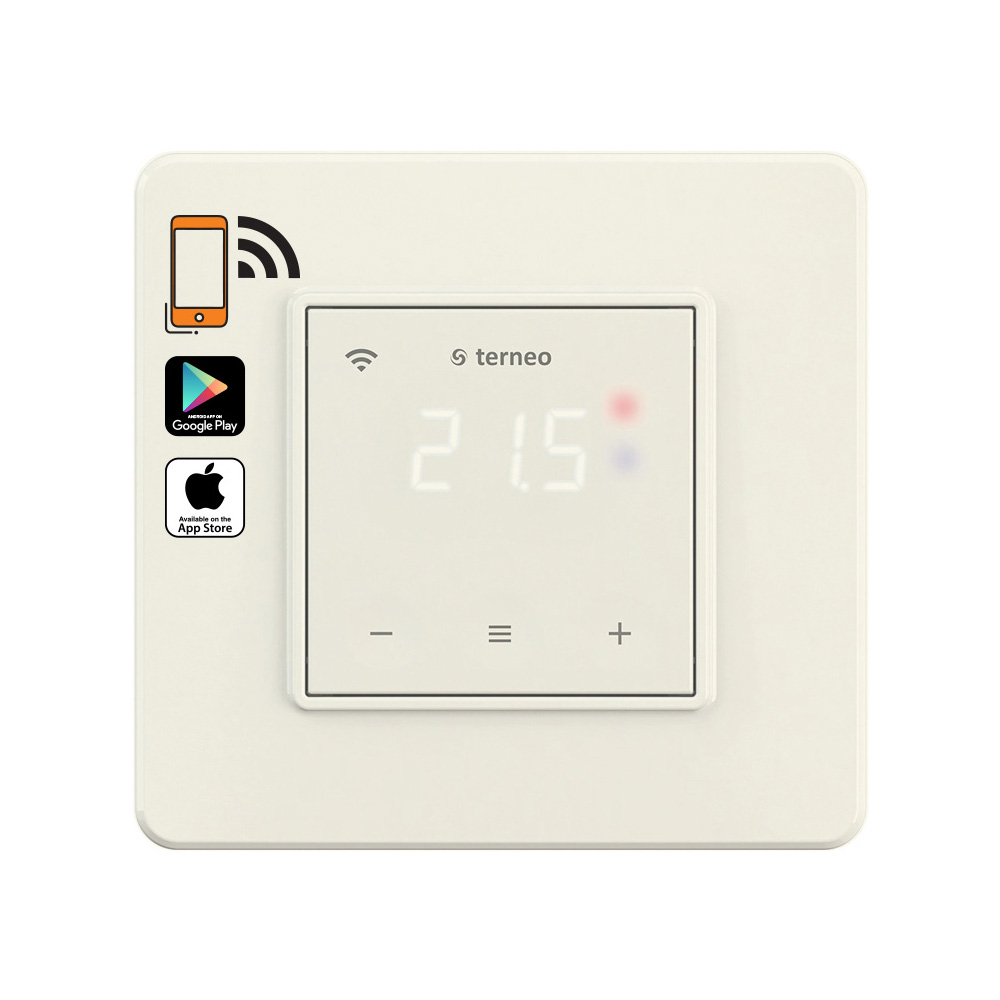

WiFi — терморегуляторы
Разработка укладки теплого пола под плитку своими руками
- Перед тем как начинать сверлить, грунтовать, штробить и т.д. нужно провести разметку. Для начала вы должны найти место установки терморегулятора. Если полы укладываются во мокроватом помещении, то терморегулятор необходимо устанавливать за пределами этого помещения. Дальше, отметьте место установки крупногабаритной мебели, сантехники, домашней техники, унитаза, ванной и т.п. Принципиальный момент: укладка теплого электрического пола, делается лишь на свободных участках, где не будет размещаться мебель, либо крупногабаритные бытовые приборы (стиральные машины и т.п.). Это дозволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы обогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже нужно точно отметить место соединения монтажного "холодного" кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните совместно с гарантийным талоном на теплые полы.
1 вариант. Уложить плитку сходу в плиточный клей. Для этого: смешать плиточный клей по аннотации, обозначенной на упаковке; нанести клей на маты, заполняя все пустоты и кропотливо разглаживая его (толщина слоя клея должна быть таковой, дабы весь нагревательный мат, включая концевую и проходную муфту, были на сто процентов закрыты клеевым веществом без воздушных промежутков, т.е. более 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.
2 вариант. Нагревательный мат покрыть слоем разглаживающего раствора таким макаром, дабы кабель и холодный конец были на сто процентов закрыты. Около кабеля не оставлять воздушные промежутки. Дать на сто процентов высохнуть. Уложить плитку на узкий слой плиточного клея.
