Распределительная схема групповых цепей квартиры на этой приятной схеме довольно ординарна.
Вся проводка квартиры защищена дифференциальным устройством защитного отключения (УЗО-Д).
Дифференциальное устройство защитного отключения совмещает внутри себя функции обычного УЗО и автомата защиты. Тоесть УЗО-Д защищает не только лишь людей от токов утечки, но и проводку от перегрузок и токов недлинного замыкания.
Необходимо подчеркнуть, что в данной схеме установка обычного УЗО заместо УЗО-Д является ошибкой. Обычное УЗО должно устанавливаться в схему проводки после автомата защиты. При этом номинал УЗО по рабочему току должен быть больше либо равным номиналу автомата защиты. Делается это для того, дабы при перегрузке первым отключался автомат защиты, а не УЗО.
Вернемся к приятной схеме. Групповая электросеть квартиры разбита на три группы: освещение, розетки и стиральная машина. Провода каждой группы защищены однополюсными автоматами защиты.
Выводы
Представленная приятная схема электропитания маленький квартиры с системой заземления TN-C. Другими словами на представленной схеме нулевой рабочий и нулевой защитный проводники объединены в одном проводнике на всем его протяжении.
На схеме не указаны сечения проводов проводки. Но их можно посчитать по избранным номиналам автоматов защиты. Таблицу расчета можно поглядеть Здесь.
Другие Электросхемы и Электропроекты:
Схема проводки в квартире
Электропроект личного двуэтажного дома, #1(36 листов). PDF,DWG,Jpeg
Электропроект большой квартиры,№1.Поглядеть и скачать
Условные обозначения на схемах,обозначение розеток,выключателей,оборудования
Схемы освещения 3-х этажей 3-этажного личного дома
Схема проводки этажа личного дома
Схема проводки стандартной двухкомнатной квартиры
Схема проводки однокомнатной квартиры
Схема проводки круглой квартиры
Схема размещения электрооборудования в интерьере большой квартиры
Схема освещения этажа личного дома
Схема освещения 3-х комнатной квартиры с кухней
Общая схема проводки 4 комнатной квартиры с кухней
Новые схемы проводки
Приятная схема электропитания квартиры без отдельного защитного провода,TN-C
Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
Приятная трехфазная схема вводно–распределительного щита личного дома
Приятная схема электрощита квартиры с реле напряжения
Приятная схема проводки стандартной квартиры
Приятная схема электропитания квартиры с заземлением
Приятная схема распределительного электрощита личного дома с ошибками зануления
Приятная схема распределительного щита квартиры при трехфазном электропитании без заземления
Приятная схема механизма работы устройства УЗО в системе TN-S
Выбор кабеля и автоматов
Как вы уже сообразили, от щитка к варочной панели придется прокладывать отдельную линию. Вероятнее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге либо штробе. При всем этом допускается применять только медный кабель:
- для однофазовой сети при мощности электрического оборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм2 (ВВГ 3*6 либо ПВС 3*6);
- для трехфазной до мощности 16,4 кВт довольно 5*2,5 мм2 (КуВВ 5*2,5 либо КуГВВ 5*2,5);
После выхода со счетчика нужно установить автомат. Это требование непременное. Еще есть советы — для защиты оборудования и обеспечения подабающей безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только лишь при перегрузке (срабатывает автомат), но и при дилеммах с изоляцией (срабатывает УЗО). УЗО — вещь не самая доступная, но варочная панель несравненно дороже, так что лучше не сберегать.
Схемы подключения варочной панели к электросчетчику
О параметрах этого оборудования:
- для однофазовой сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
- для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

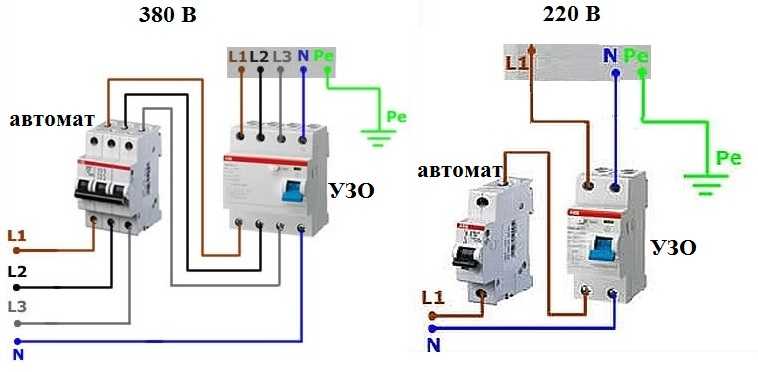

Соединяются между собой они отрезками проводов такого же сечения (схема на рисунке выше): в сети 220 В 6 мм2, в сети 380 В 2,5 мм2.

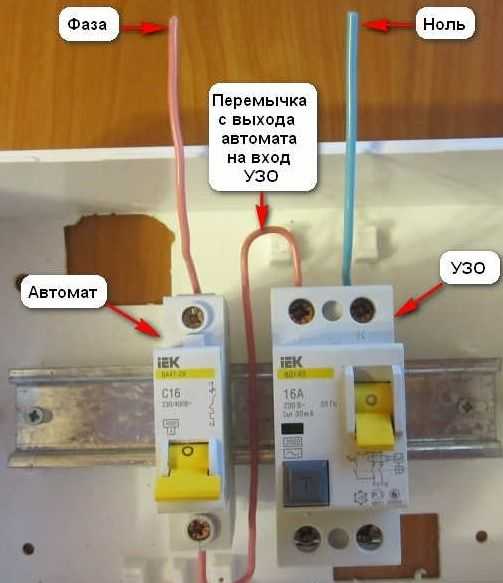

Соединение автомата и УЗО
Подключение к сети стиральной машины
Обычно, стиральную машину к электрической сети подключают после всех других устройств.
Поначалу ее подсоединяют к канализации и водопроводу. Для этого на подаче воды устанавливают тройник, снабженный краном и фильтром, к нему потом прикручивают шланг, через который в стиральную машину будет заливаться водопроводная вода. Другой конец шланга прикручивают к самой машине.
Для подключения стиральной машины к электрической сети, потребуются предохранитель, отдельная розетка и инструмент электрика. Поначалу определяют, провода какого сечения подходят для подключения бытового устройства. Мощность стиральных машин обычно составляет 2000—2500 Вт. С помощью таблицы 4, приведенной выше, можно просто найти, какое сечение должно быть у питающих проводов.
Если питание розетки, созданной для подключения стиральной машины, выполнено из двужильного дюралевого кабеля, то нужно проложить новый трехжильный кабель из меди по новым системам TN-C-S либо TN-S.
Часто в домах на розетки прокладывается трехжильный кабель из меди сечением 2,5 мм2, так как в эту же розетку, не считая стиральной машины, включают электрическую бритву, фен и т. д.
При подключении стиральной машины непременно делают заземление, зачем получают евророзетку, владеющую заземляющим контактом. Лучше, дабы у нее была глиняная арматура.
Не рекомендуется при подключении такового бытового устройства воспользоваться тройником, переходником, удлинителями, так как при слабеньком контакте они могут привести к возгоранию.
Розетка, созданная для эксплуатации во мокроватых помещениях, обладает классом защиты, превосходящим обыденный, потому если стиральная машина будет устанавливаться в ванной комнате, будет нужно конкретно такая розетка.
Розетку, созданную для стиральной машины, лучше запитать в электрическом щитке отдельной группой.
Воспрещается при подключении данного бытового устройства соединять его корпус с водопроводными либо отопительными трубами.
Подключение к сети холодильника
В каждом доме, в том числе дачном, на кухне непременно стоит холодильник. Для того дабы он как можно подольше эксплуатировался, нужно верно выполнить его подключение.
Прежде всего выбирают место, где будет стоять агрегат, соотнеся площадь кухни с его размерами. Дабы установить холодильник, нужна только ровненькая поверхность, только в данном случае он будет стоять строго вертикально, не заваливаясь набок.
Вблизи с источниками света холодильник располагать нельзя. Он должен стоять в прохладном и сухом месте. В данном случае риска, что он может в один момент выйти из строя, не возникнет.
Непременно пристально осматривают провод бытового агрегата. Если на нем обнаружатся хотя бы малозначительные повреждения, их обязательно избавляют, в неприятном случае техника может перегореть.
Если никаких повреждений найдено не было, перебегают к подключению холодильника к электрической сети.
Поначалу соотносят уровень напряжения в холодильнике и электрической сети. Обычно на задней стене корпуса есть таблица, в какой обозначено рабочее напряжение устройства. Такие же данные находятся в паспорте холодильника совместно с его техническими чертами и гарантийным талоном. В бытовой электросети напряжение обычно равно 220 В.
Нужно к тому же предугадать достаточный уровень заземления для холодильника. Если уровни напряжения не соответствуют друг дружке, то подключение следует произвести через бытовой автотрансформатор. Он поможет избежать негативных последствий от скачков напряжения в электрической сети, которые неминуемы.
Обычно, у каждой модели холодильника и у каждого производителя существует своя схема подключения компрессора и схема подключения реле, которые указаны в сопроводительных документах устройства.
Устанавливая холодильник, направьте внимание на то, как размещается сетевой шнур. Если он будет защемлен либо в процессе использования произойдет перетирание его оболочки, то потом это может стать предпосылкой оголения проводов и, как итог, недлинного замыкания, возгорания либо поражения электрическим током
В сопроводительных документах непременно указывается, сколько времени будет нужно на заморозку либо остывание помещенных в холодильник товаров. Подключив технику к сети впервой, не стоит сходу класть продукты, поначалу нужно убедиться, что холодильник работает исправно.
Варианты установки электрического теплого пола
Зависимо от избранного напольного покрытия и типа электрического «тёплого пола» вероятны несколько вариантов его установки:
- монтирование в слой стяжки, после этого на неё укладывается напольное покрытие;
- если планируется на пол положить глиняную плитку, то «тёплый пол» укладывается на стяжку, а потом поверх него – плитка;
- «тёплую плёнку» стелют конкретно под напольное покрытие (древесный пол, линолеум, ламинат, ковролин).
Особенностями первых 2-ух вариантов укладки будет то, что сначало расстилается слой гидроизоляции, а потом теплоизолятора. Поверх заливается слой стяжки. Если же квартира, оснащаемая тёплым полом, размещается не на нижнем этаже, а помещение, находящееся этажом ниже, утеплено; то на гидроизоляции, теплоизоляторе и стяжке можно сберечь и уложить «тёплый пол» конкретно под плитку. Но в любом случае поначалу следует конкретно изучить аннотацию.
При укладке плёночного «тёплого пола» дополнительная заливка стяжки не нужна. Поначалу вся поверхность пола устилается теплоизолятором, в качестве которого лучше применять вспененный целофан с фольгированной поверхностью. Потом инсталлируются электроэлементы, а позже, по мере надобности, слой гидроизоляции.

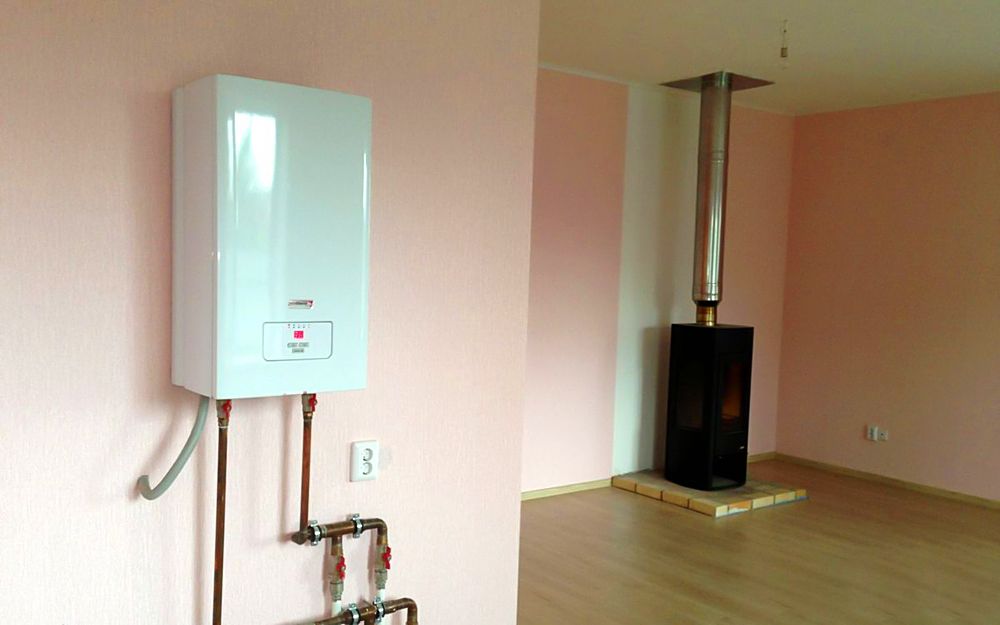

Аннотация по монтажу, обвязке и подключению к сети электрокотла
Электрокотлы являются самыми ординарными в монтаже и подключении, они не требуют организации дымопровода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Так как стандартные ТЭНовые модели уже содержат все нужные элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации обычный системы отопления, коммуникаций вокруг электрокотла минимум.
Все эти причины позволяют имея базисные способности и познания установить и подключить электрокотел без помощи других, без вербования мастеров. Но направьте внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа спец сервисной организацией. Вобщем, простота монтажа благоприятно влияет и на цена работы мастеров.
Читайте в статье
Правила и требования к установке
Электрокотлы имеют малогабаритные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.
Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Но если вы желаете установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы советуем выполнить в целях экономии, согласовывать установка все таки придется. Для котлов мощностью более 6 кВт нужно трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазовой (220 В) сети, но она не обеспечит работу на полной мощности.
Выбор места установки электрокотла более широк, чем у газовых либо твердотопливных. Электрокотлы могут быть установлены в жилой зоне, к примеру, коридоре, прихожей либо на кухне, но учитывайте, что к нему в любом случае необходимо тянуть трубопровод, проводку, заземление и остальные коммуникации. В ванной и санузле установка электрокотла запрещена.
Требования к поверхности монтажа также малы, это может быть в том числе и древесная стенка, но в таком случае необходимо изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).
Защитная огнеупорна плита при монтаже электрического котла на древесную поверхность.
Также производители предъявляют требования к месту вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются зависимо от модели, потому перед планированием места монтажа и обвязки нужно выяснить их в аннотации по эксплуатации. Как правило это:
- от 0,7 м сверху котла;
- от 0,5 м по краям (в том числе до трубопровода) и снизу;
- от 0,7 м перед котлоагрегатом;
- более 3 см между стенкой и котлом.
К примеру, для известной модели Bosch Tronic Heat 3500 нужно всего только 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в аннотации по эксплуатации, фактически во всех случаях ее можно отыскать в электронном виде.
Схемы отопления личного дома с электрокотлом
Самая обычная схема отопления личного дома с принудительной циркуляцией ТЭНовым моноблочным электрокотлом, в каком уже имеются расширительный бак, циркуляционный насос, предохранительный клапан и воздухоотводчик. Схема отопления личного дома с обычным электрокотлом, не имеющим расширительного бака и циркуляционного насоса. Облегченная схема использования электрокотла в качестве запасного отопительного оборудования в связке с главным котлом и буферной емкостью . Электрокотел можно применять во время деяния ночной зоны суток со сниженными тарифами, а деньком буферная емкость еще долгое время будет отдавать накопленное тепло. Схема подключения двухконтурного электрического котла. Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров применяются гидроколлекторы.
Подробная пошаговая аннотация по установке и подключению

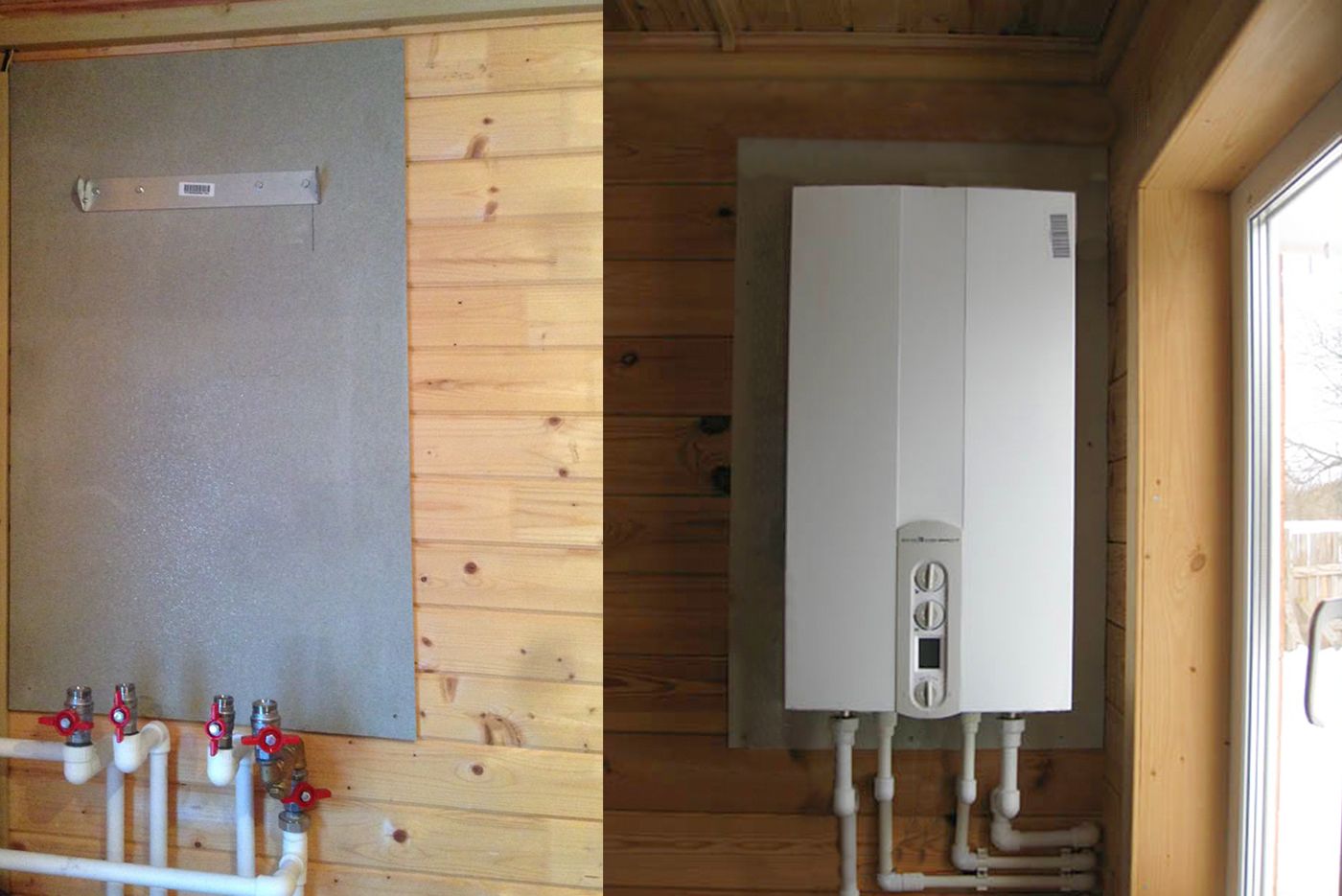

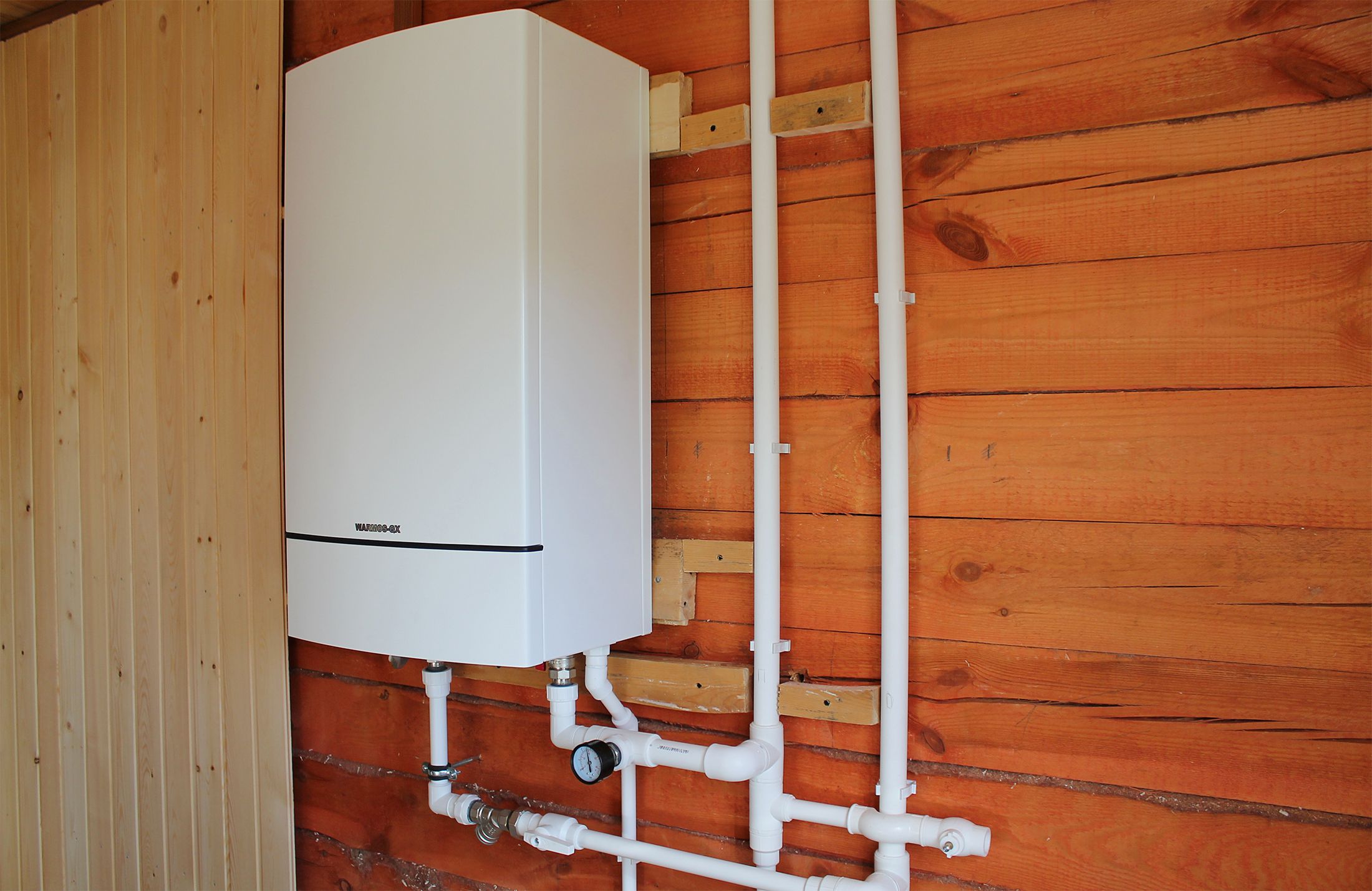

Установка электрокотла на стенку
- Очистите стенку от пыли и грязищи.

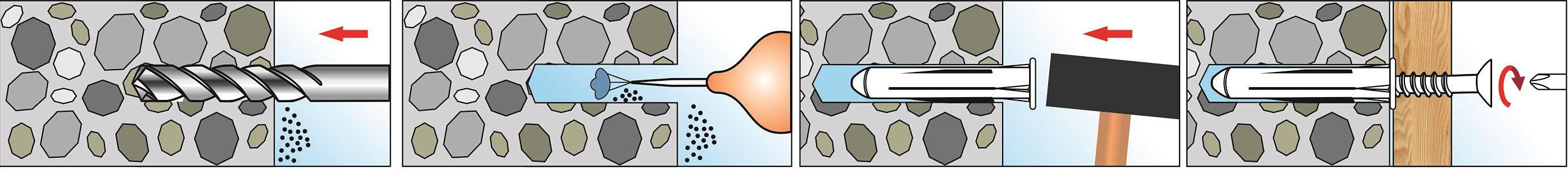

- Монтажный набор: подвесная монтажная пластинка, дюбели и винты, обычно идут в комплекте с котлом.
- Сделайте на стенке разметку в согласовании с крепежной планкой и просверлите отверстия соответственного дюбелям поперечника (обычно Ø 10 мм), воткните дюбели в отверстия.
- Подвесьте котел на резьбовые крюки, после этого закрутите винты.
Зависимо от модели, крепежные элементы могут некординально отличаться. При монтаже моделей Protherm Скат необходимо закрепить монтажную планку, а потом просто подвесить на нее котел. Подробный метод всегда указан в аннотации.
Как избрать наружный термостат для электрокотла и сберегать на отоплении до 30% каждый месяц
Организация обвязки
Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все нужные элементы системы довольно подвести к подходящим патрубкам подающую и оборотную полосы. К обратке через кран подпитки нужно подвести пуск воды в систему.
Для обычных ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в согласовании с одной из схем, приведенных выше .
- Поначалу на особые крепления устанавливается гидроколлектор и расширительный бак.
- Дальше в согласовании со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности .
На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые лучше устанавливать перед и после каждого элемента обвязки, дабы в случае неисправности его можно было поменять, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стенке при помощи жгутов. Все резьбовые соединения рекомендуется проводить с внедрением уплотняющей ленты.
Подвод электрической проводки и подключение к ней электрокотла
Электрические котлы имеют огромную мощность и подключать к розетке разрешено только маломощные модели до 3,5 кВт, обычно применяемые в квартирах. В других случаях подключение осуществляется только впрямую.
Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты либо связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель обязан иметь достаточное сечение, высчитать которое можно, к примеру, исходя из мощности электрокотла.
Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм 2 (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно четкие значения сечения кабеля и номиналы указаны в паспорте электрокотла.

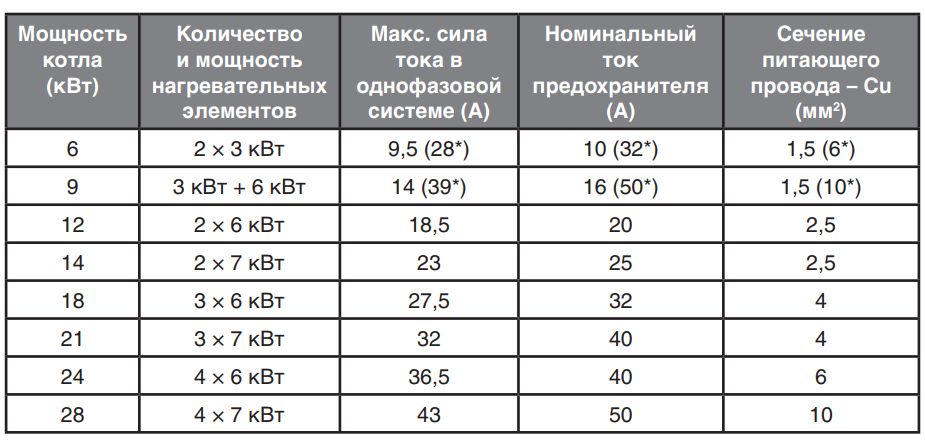

Пример таблицы из аннотации по эксплуатации Protherm Скат 9KR 13.
Сама электрическая схема подключения одинакова для всех электрокотлов, разница только в количестве фаз.
При подключении к однофазовой электросети довольно подключить фазу к хоть какому из контактов (U, V либо W). При подключении электрокотла к трехфазной (380 В) электросети нужно вынуть перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается идиентично.

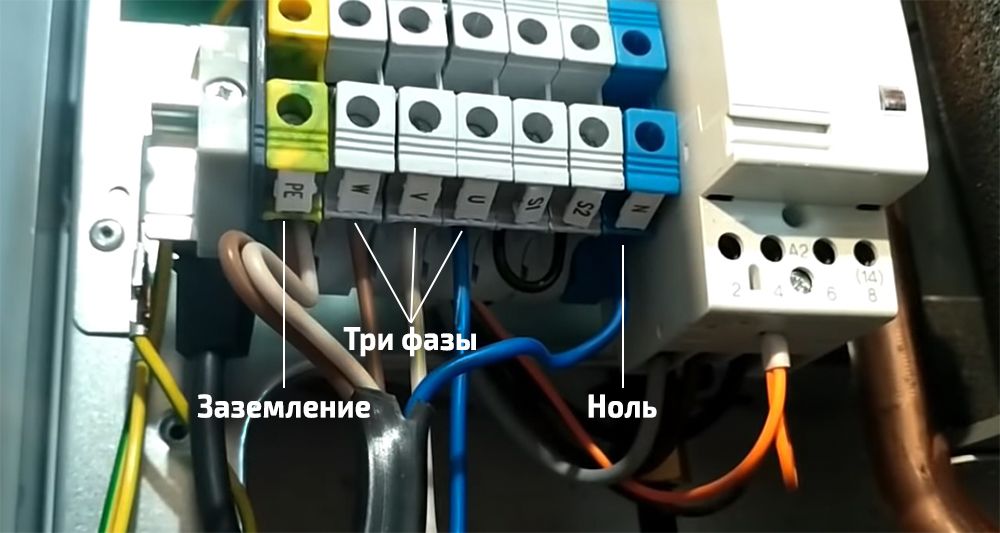

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.
Также мы советуем подключать электрокотел через стабилизатор напряжения , так как выход из строя автоматики вследствие скачков напряжения в наших критериях – частая неувязка.

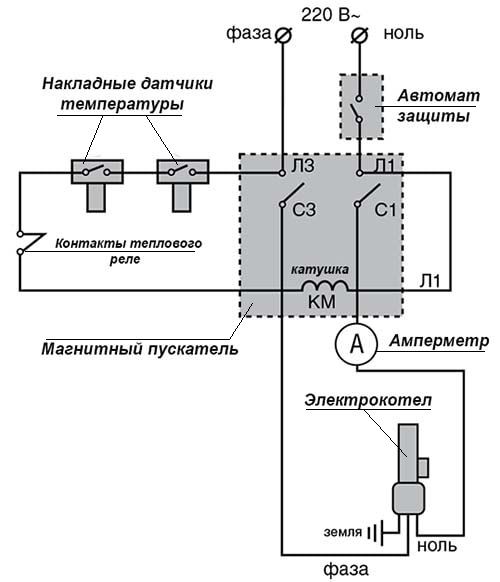

Подключение автоматики электрического котла через магнитный пускатель.
Заземление

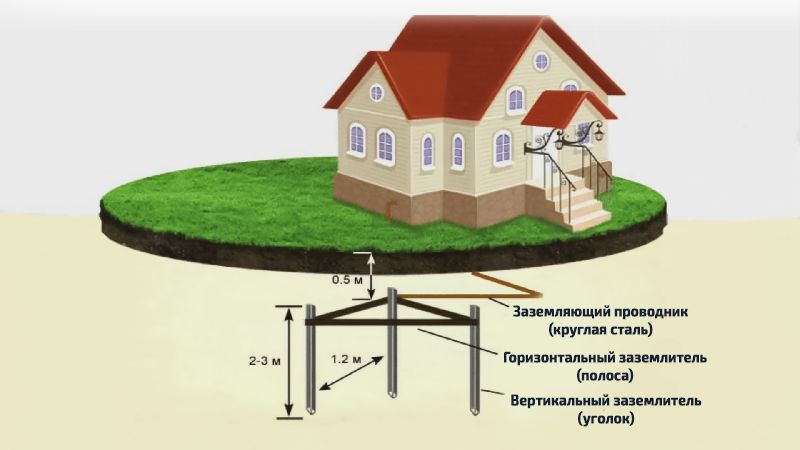

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют высококачественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод нужного сечения до внутреннего распределительного щита заземления, если оно уже скооперировано, либо впрямую до вкопанных в почву электродов, если заземления в пригородном доме нет.
Внешняя часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но лучше не дальше 1 метра от фундамента дома.
Порядок работ:

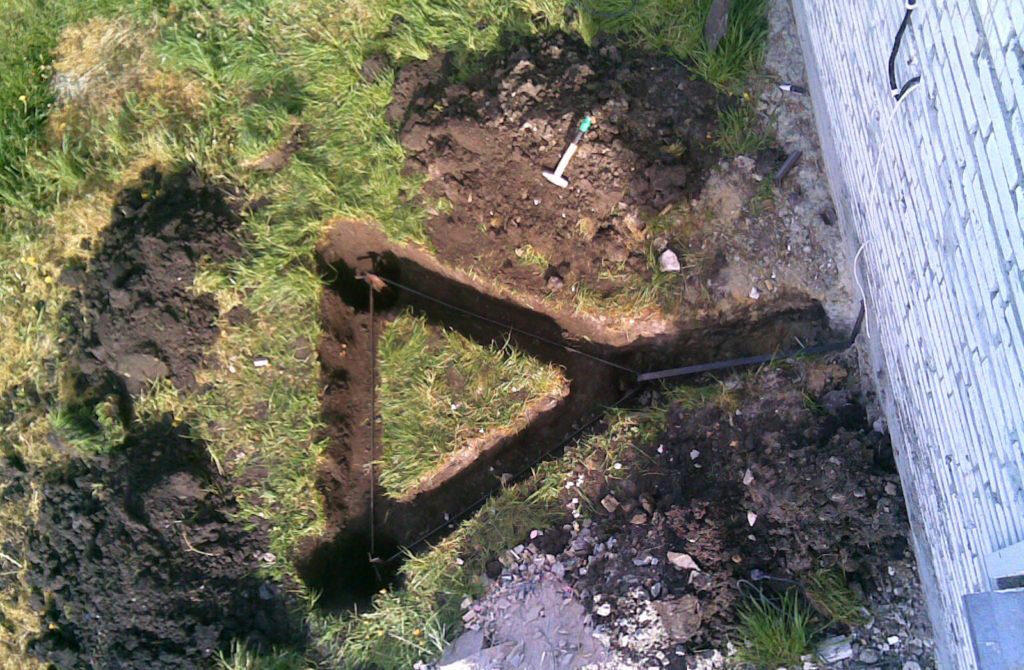

- Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м. На рисунке – пример траншеи и уже готовой заземляющей конструкции.
- Заострите болгаркой и забейте в землю по верхушкам треугольника вертикальные заземлители – железные уголки 50*50 длинноватой 2,1-2,2 метра. Они только малость должны торчать из земли, дабы в предстоящем к ним можно было приварить горизонтальные заземляющие пластинки.
- Образуя стороны треугольника, приварите к вертикальным электродам 3 полосы металла длинноватой 1,2 м, шириной 4 см и шириной более 4 см.
- Приварите к наиблежайшей верхушке треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
- Соедините заземляющий провод идущий от распределительного щита либо корпуса электрокотла болтовым соединением.
- Засыпьте конструкцию землей.
Опрос: изготовлено ли в вашем пригородном доме настоящее заземление?
Пробный пуск котла
- Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и соединений труб.
- Запустите воду в систему отопления через кран подпитки, открывая вентиль не на сто процентов, дабы вода набиралась под наименьшим давлением.
- Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
- Проконтролируйте давление в системе при помощи манометра, четкие номинальные значения указаны в паспорте электрокотла, как правило это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.
Не запамятовывайте, что согласно аннотации большинства производителей, подключение и ввод в эксплуатацию должен проводиться только сертифицированными спецами, в неприятном случае гарантия будет не полной.
Цена подключения электрического котла отопления
Цены на подключение зависят от объема работ, который нужно произвести, региона и конторы/мастера. В Москве и Подмосковье цена работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В цена заходит установка и подключение только электрокотла, пореже – электрического котла и 1 радиатора.
Цена подключения иных частей системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева либо теплые полы рассчитывается раздельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 денька.

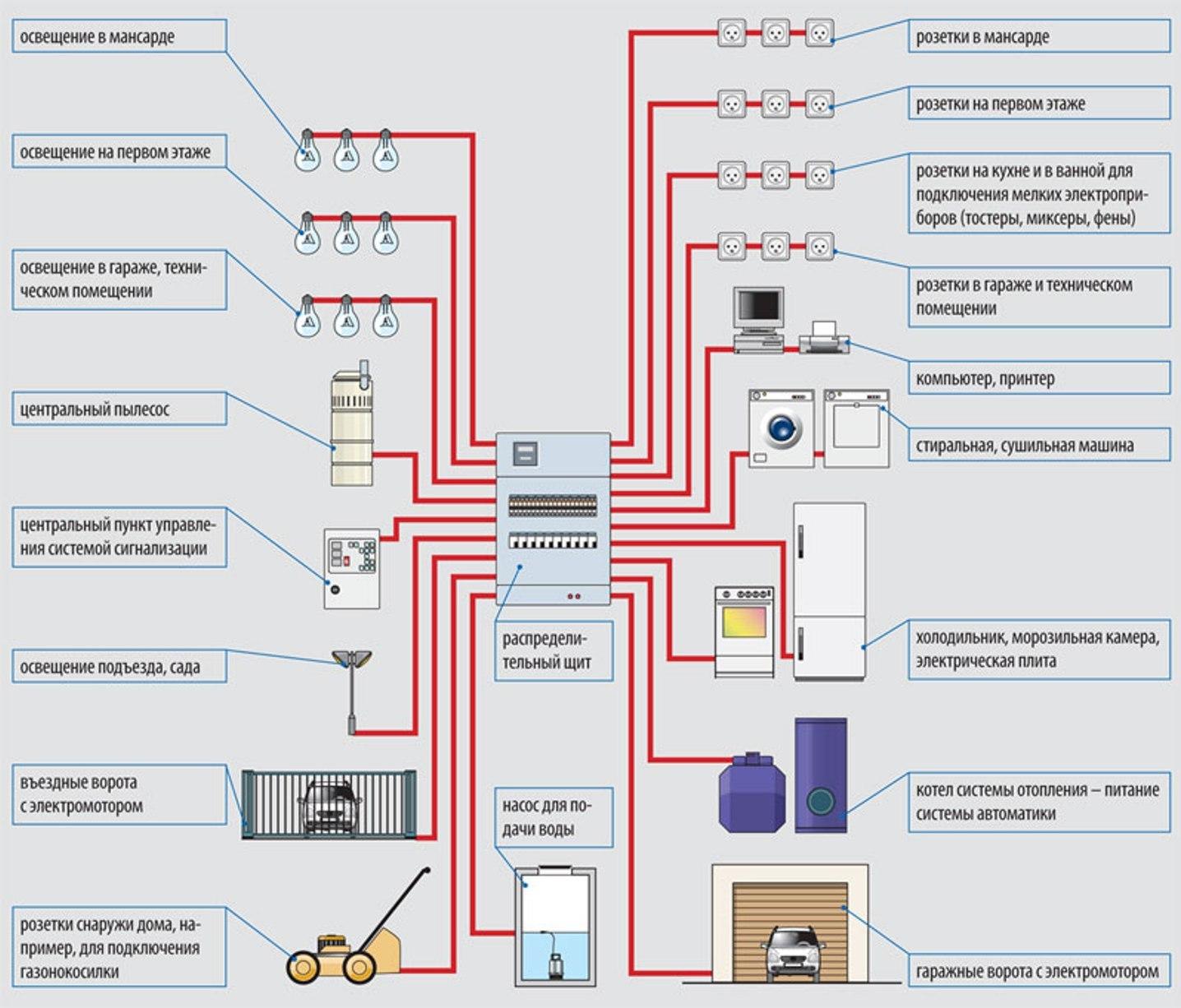

Типовая Схема Электроснабжения Дачного Древесного Дома
Данный проект электроснабжения дачного домика предназначен для инженеров-проектировщиков строительно-монтажных и электромонтажных организаций, монтажников распределительных щитов и электриков, работающих на объектах жилого и коммерческого секторов рынка.
Типовое решение, представленное в материале, может быть взято за базу для Вашего определенного рабочего проекта, а электрические схемы и сборки электрощита посодействуют электрикам квалифицировано и отменно выполнить установка оборудования.
Обилие выбора электроустановочных изделий марки Legrand, способных гармонически сочетаться с хоть каким интерьером, издавна понятно дизайнерам.
Для дизайнеров, предлагающих своим заказчикам не просто дизайн проект помещения, также и реализацию проекта «под ключ» в сотрудничестве со строй и монтажными бригадами, статья даст подсказку, как верно приготовить смету с ориентацией на бюджет электрической части проекта.
Менеджерам электротехнических компаний, заинтересованным в более проф работе со своими клиентами, статья послужит инвентарем дополнительной аргументации.
Также данный материал призван посодействовать с подбором электротехнического оборудования:
— распределительных щитков, автоматических выключателей, УЗО, УЗИП, контакторов, автоматов защиты движков, реле неприоритетных нагрузок и т.п.,
— источников бесперебойного питания,
— кабель-каналов, компонент слаботочной сети, оборудования для организации рабочих мест.
— электроустановочных изделий разных серий.
Проект электроснабжения древесного дома выполнен очень приближенным к действительности — с учетом бюджета, использовано животрепещущее оборудование и новые решения Legrand.
Проект содержит в себе:
— планы помещений со всеми необходимыми обозначениями,
— трассировку силовых, розеточных, осветительных групп электроснабжения.
— рассредотачивание слаботочной сети.
— схемы распределительных щитов.
— схемы подключения электрического оборудования,
— спецификацию электрического оборудования проекта.
Электропроект выполнен в согласовании с действующими нормативными и регламентирующими документами (ТР ТС. ГОСТ-Р. ПУЭ. СНиП и др.).
Проект предугадывает воздушный ввод в здание, со щитом учета серии Atlantic, размещенным на опоре полосы электропередач.
В щите учета не считая вводного автоматического выключателя и счетчика предусмотрена установка устройства защиты от импульсных перенапряжений (УЗИП) со своим аппаратом защиты.
Использование УЗИП и повторного заземления при воздушном вводе является неотклонимым.
Защита от сверхтоков в проводке дома и косвенного прикосновения, выполнена при помощи автоматических выключателей серии ТХ с спектром токов моментального расцепления тип В, имеющих завышенную чувствительность к токам недлинного замыкания.
Для защиты от замыкания на землю используются ВДТ [УЗО) серии RX тип А. реагирующие на переменный и пульсирующий неизменный дифференциальные токи.
Модульное оборудование располагается в подвесном щитке серии Nedbox.
Вся проводка прокладывается в кабельных мини-каналах Metra. сделанных из самозатухающего ПВХ.
Для обеспечения бесперебойного питания телека в большой комнате применяется ИБП Кеог Multiplug.
Электроустановочное оборудование затратного монтажа — серия Quteo белоснежного цвета.
