При производстве кабелей нужно обеспечить надежную изоляцию отдельных проводников относительно друг дружку и наружной среды. Для этого используют разные материалы – диэлектрики. Свойство не проводить ток, и, поэтому, являться неплохим изолятором, присуще резине, целофану и поливинилхлориду (ПВХ), фторопластам и полистиролу, шелку, бумаге и разным лакам. Все эти материалы обширно используются в кабельном производстве.
Главные виды кабелей зависимо от критерий эксплуатации
Внедрение того либо другого изоляционного материала для производства определенного типа кабеля определяется конструктивными особенностями изделия и эксплуатационными параметрами электрических сетей, в каких они будут применяться. Различают:
- кабеля в защитной оболочке, рассчитанные на наибольшее напряжение до 700В в сетях неизменного тока, или 220В в однофазовых (380В – в трехфазных) сетях переменного тока.
- кабеля без оболочки, созданные для эксплуатации при напряжениях до 700В в сетях неизменного, также 220В и 380В — переменного тока.
- кабеля в оболочке и без такой для сетей, напряжение в каких составляет 700В – 1000В неизменного, и 220В-400В переменного тока при однофазовом и трехфазном подключении соответственно.
- кабеля для сетей до 3600В неизменного, и напряжений в спектре 400В — 1800В переменного тока.
- кабеля, рассчитанные на эксплуатацию в сетях неизменного тока 1000В — 6000В, и 400В – 1600В — переменного.
Разглядим более нередко применяемые изоляционные материалы:
Резина
Основное преимущество данного вида изоляции – хорошие диэлектрические характеристики и завышенная упругость. Кабели, сделанные с внедрением резиновой изоляции, комфортны в работе и упрощают установка сетей со сложной геометрией.
В процессе производства кабелей используют как синтетическую, так и резину, полученную из натурального сырья. Но со временем и тот, и другой вид материала пересыхает, стареет и растрескивается. В таком состоянии резина отчасти утрачивает свои изоляционные характеристики и становится предпосылкой выхода кабелей из строя.
Примером кабеля с резиноволй изоляцией может послужить марка КГ и его модификация КГ-хл, применяемая в районах с низкими температурами.
Поливинилхлорид (ПВХ)
Нередко применяемый в индустрии дешевенький термопластичный полимер. Отлично поддается формовке, потому изделия из него, в том числе и изоляция, обходятся довольно недорого.
Существенными недочетами изоляции на базе ПВХ является утрата этим материалом гибкости и пластичности при низких температурах, также критическое размягчение при температурах выше 65°С. Потому при производстве кабельной продукции обычно применяется более устойчивая к воздействию больших и низких температур разновидность — хлорированный ПВХ, также поливинилхлориды с разными пластификаторами.
Негорючие характеристики изоляции из ПВХ-пластиката обширно применяются для производства кабельно-проводниковой продукции, применяемой во взрыво- и пожаро-опасных помещениях. К примеру ВВГнг-LS
Целофан
Этот пользующийся популярностью материал устойчив ко многим хим субстанциям и может применяться в критериях воздействия брутальных сред.
Следует учесть, что обыденный целофан термопластичен и не подходит для применения в качестве изолятора при больших температурах. Для этой цели применяют сшитый (неверное, но распространенное 2-ое название – вулканизированный) целофан. Этот материал лишен обозначенного недочета.
В качестве примера кабеля с изоляцией жил, выполненной из сшитого целофана, можно привести АПВБбШв
Картонная изоляция
Внедрение бумаги в качестве изоляции в текущее время ограничено, так как ее с фуррором поменяли более совершенные по своим физическим свойствам современные материалы. Кабеля с изоляцией из бумаги и ее производных рассчитаны на напряжения до 35 кВ.
В силовых кабелях в качестве изоляции применяется бумага, пропитанная особым составом из консистенции масла, воска и канифоли, который улучает диэлектрические и физические характеристики картонной базы. При производстве кабелей для высоковольтных электрических сетей используют материалы на базе мультислойной целлюлозы. Общим недочетом изоляции, сделанной из бумаги, являются ограничения температурного режима (опасность возгорания) и низкая гидростойкость.
Бумага пропитанная вязким диэлектрическим составом применяется для изоляции жил кабеля ААБ2л.
Фторопласт
Внедрение этого материала в качестве изоляции при производстве кабелей связано со сложностями технологии. Поначалу делается обмотка проводников фторопластовой лентой, после этого их нагревают до полного «спекания» материала оболочки в однородную структуру.
Таковой изолятор считается самым надежным. Фторопласт прочен, устойчив к брутальным средам и хим субстанциям, сохраняет изоляционные и физические характеристики в широком спектре температур.
Типы изоляции силовых кабелей: плюсы и недочеты
Требования к чертам кабельной продукции повсевременно вырастают. Высококачественная изоляция силовых кабелей должна отличаться высочайшей электрической прочностью, таковой, дабы исключить риск повреждения кабеля, если на нем имеется определенное напряжение (изделие на него вначале рассчитано). Отделение от внешних железных оболочек для защиты токопроводящих жил осуществляется с помощью пластмассовой либо ПВХ-изоляции, встречаются варианты с резиновой или картонной.
Особенности пластмассовой изоляции кабеля
Пластмасса как изоляционный материал упрощает технологию производства, прокладку и установка силовых кабелей. Пластмассовую изоляцию кабеля в большинстве случаев делают из ПВХ или СПЭ (сшитого целофана).
Целофан отлично подходит для изолирования высоковольтных кабелей. Таковой изоляционный вид имеет ряд плюсов:
- спектр рабочих температур больше, чем у проводов с другим типом изоляции;
- экологическая безопасность (кабель можно прокладывать на всех объектах, фактически без техобслуживания применять кабельные полосы);
- стойкость к воздействию кислот, щелочей и воды;
- работы по монтажу и прокладке данных кабелей могут производиться без дополнительного обогрева с радиусом извива до 15 внешних поперечников и при однократном извиве — до 7,5 при температуре от -15 до -20°C;
- однообразная легкость прокладки в различных зонах (и на сложных трассах, и в кабельных сооружениях);
- крепкость (повреждаемость на несколько порядков ниже, если ассоциировать с картонной изоляцией);
- кабель можно прокладывать по пересеченной местности.
Диэлектрические характеристики СПЭ достаточно высочайшие. От способа производства зависит плотность целофана. Так, высокоплотный СПЭ обладает неплохой механической стойкостью и высочайшей температурой плавления. Он теряет упругость при температуре от 140°C, в то время как низкоплотный — всего при 105°С.
Добавки органических перекисей и предстоящая вулканизация делают СПЭ стойким к растрескиванию, также содействуют увеличению температуры его плавления.
Особенности ПВХ-изоляции кабеля: плюсы и недочеты
Кабель с поливинилхлоридной изоляцией обычно прокладывают в зданиях, а не под открытым небом, так как он не рассчитан на сильные морозы и вредное воздействие ультрафиолета. Все же, разработан ряд модификаций, которые в состоянии выдерживать температуру до -60 °С. Для защиты от солнца кабель прокладывают в трубах.
Данные силовые кабели с пластмассовой изоляцией владеют высочайшей устойчивостью к повреждениям, также не возгораются. Добавление таких пластификаторов, как тальк, карбонат кальция и каолин увеличивают их упругость и стойкость к морозам.
Кабель с ПВХ-изоляцией отличается вблизи плюсов:
- хорошая пропускная способность;
- высочайший допустимый ток нагрузки (по сопоставлению с аналогами с картонной изоляцией — на 30% выше);
- экологическая безопасность;
- малый вес, средний поперечник и большой радиус извива позволяют эксплуатировать кабель на сложных трассах;
- высочайший ток тепловой стойкости при маленьком замыкании (до 250 °С);
- малозначительный показатель утрат в изоляции (0,001).
Из недочетов нужно выделить два:
- под действием ультрафиолетовых лучей активируется процесс старения;
- отсутствует стойкость к воздействию больших температур.
Картонная и резиновая изоляция
Картонная изоляция кабеля отличается долгим сроком эксплуатации, неплохими электрическими качествами, низкой ценой и осуществляется из мультислойной кабельной бумаги завышенной прочности, содержащей сульфатную целлюлозу в собственной базе. Этот тип изоляции подходит для кабелей напряжением до 35 кВ. Железная оболочка защищает от проникания воды вовнутрь кабеля, потому такое изделие можно применять в сырой среде, а при наличии дополнительной защиты и под водой.
Кабель в резиновой изоляции обладает практически полной негигроскопичностью и неплохой гибкостью. Из недочетов следует выделить утрату эластичности с течением времени, низкую рабочую температуру жилы (около 65°С) и поболее высшую цена в сопоставлении с другими типами изоляции.
МТД «Энергорегионкомплект» предлагает доброкачественную проводниковую и кабельную продукцию от завода «Энергокабель». Вы можете приобрести следующую продукцию:
Изоляция проводов и кабелей — предназначение и разновидности
Теплоизоляция для электрической сети неотклонима, она делает целый ряд функций. Основная задачка – предупредить прямой контакт человека с токоведущими частями, обезопасить саму сеть от теплового, механического и хим воздействия.
Всегда ли проводилась изоляция проводов
Уже на первых шагах применения электричества было понятно, что проводку придется изолировать. Сейчас в качестве изоляции применяется пластик, резина и другие экономные изоляционные материалы, срок службы которых будет длительным.
В недалеком прошедшем использовались неэффективные, но при всем этом дорогостоящие материалы. Также встречались неизолированные провода, которые были отмечены соответственной табличкой, дабы люди проявляли осторожность около них.
Требования к изоляции проводки
Материал, созданный для изоляции, обладает не только лишь диэлектрическими свойствами, но и делает защитную функцию. С учетом метода установки и критерий применения к изоляции могут быть предъявлены и другие требования.
- Долгий эксплуатационный срок, высочайшая степень стойкости к старению.
- Высочайшая крепкость к истиранию и разрывам.
- Устойчивость к температурному воздействию, в особенности высочайшим температурам.
- Отсутствие способности перегибов.
- Сопротивляемость хим воздействию.
Требования к изоляционному материалу видоизменяются зависимо от механических воздействий окружающей среды, механических нагрузок, токопроводимости в среде применения.

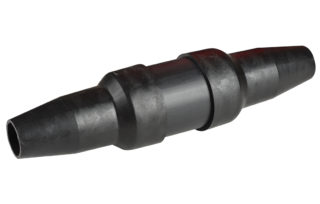

Муфта и ее изоляция
Соединительная муфта применяется в тех случаях, когда нужна удлинить провод, к примеру, при переносе выключателя либо розетки. Муфта совместно с проводкой будет заделана в стенке, потому ее изоляция должна быть герметичной. Самый надежный вариант в данном случае – внедрение термоусадочной трубки. При выборе учитывается степень ее усадки. Обычно, для этой детали свойственна трехкратная усадка, это принципиально учитывать при выборе требуемого поперечника. Изоляция проводится в несколько шагов – сначала, жил, а дальше остального участка.
Как жилы будут соединены, трубку протаскивают до конца провода.
Изоляция токопроводящих жил
Места, где соединены жилы, изолируют при помощи обычной изоленты, но при всем этом контакт будет толще, и надеть на него термоусадочную трубку будет труднее. В качестве аналога лучше применять особый термоусадочный материал. Усадку проводят при помощи обычной зажигалки либо строительного фена.
Изоляционный слой оболочки
На этом шаге изоляция токоведущих частей уже должна быть завершена, для полной и надежной герметизации дополнительно обрабатывают и оболочку муфты. В особенности это играет важную роль при муфтировании оболочных кабелей либо проводов. Трубка должна скрывать место соединения и отыскивать на наружный изоляционный слой с обеих сторон минимум на 1 см, в неприятном случае есть возможность попадания пыли и воды под заводскую оболочку проводки.

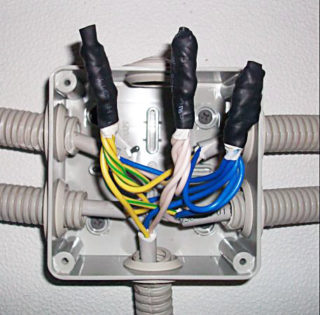

Коммутационные коробки
Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от губительного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно обустроено зажимными колодками, дополнительная защита не нужна. Если такового нет, нужно разграничение проводников.
Соединение с помощью скруток в большинстве случаев применяется в контактных коробках, не снаряженных колодками. Но со временем скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а дальше, надев колпачок, его прокручивают в том же направлении, приложив малость усилий. Внутренняя полость пластмассового колпачка вооружена металлической конусной пружиной. При аккуратном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в различных цветах и размерах, что дозволит подобрать подходящий контакт.
Делая скрутки, рассчитанные на огромные нагрузки, перед изоляцией провода обрабатывают особым веществом, созданным для электроконтактов. Это дозволит понизить сопротивление, также защитить от активного окисления.
Изоляция СИЗ не может обеспечить надежную плотность, потому может употребляться исключительно в особом отсеке контактного устройства. Если в дальнейшем будет нужно подключение новейшей полосы либо замена осветительного прибора, колпачок довольно легко снять, чего нельзя сказать об изоленте.
Во время выполнения работ на полосы нужна отключить питание в щитке.
Изоляция проводов электрических устройств
Существует несколько методов заизолировать провод в электрических устройствах.

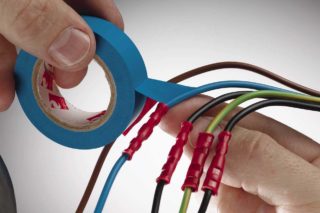

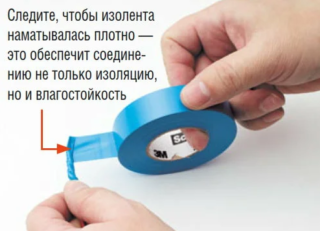

Изоляция проводов изолентой
Сначала, нужно основательно скрутить все провода между собой. Если провод имеет огромное количество жил, лучше их просто спаять.
Дальше берется изолирующий материал и осторожно обматывается весь кабель. Принципиально, дабы в итоге вышло два слоя. Нельзя допускать, дабы даже самая малая часть провода осталась не заизолированной, это безизбежно приведет к замыканию.

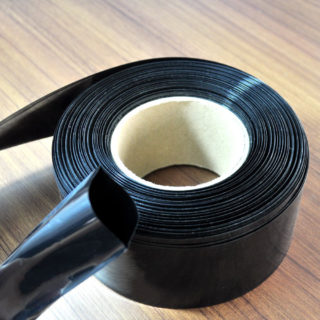

Изоляция проводов термоусадкой
Таким методом изолировать провода проще обычного. Но принципиально надеть трубку в тот момент, когда все провода между собой уже будут накрепко соединены. Лучше всего применять для изоляции медных жил.
После того как все жилы были соединены, на провод надевается колпачок, который необходимо прогреть. Идеальнее всего для усадки применять строительный фен, но если его нет, возможно обойтись и обычной зажигалкой. При всем этом термоусадка должна стопроцентно стянуться на проводе, так как сопротивление изоляционного слоя провода приведет к трагедии.
Термоусадку применяют для изоляции проводов, которые созданы для работы во увлажненной среде, воде либо земле.
Как заизолировать провод в стенке
Нужна избрать штукатурку на расстоянии до 3-5 см от места повреждения по обе стороны, глубина траншеи — 1 см. Эти условия неотклонимы для беспрепятственного и высококачественного соединения покоробленных участков цепи. Следующий шаг – разъединить провода и выполнить надрез в изоляционном слое вдоль по центру.
С покоробленных концов проводника снимается изоляционный материал на 10-15 мм. Если проводка древняя, изоляция, вероятнее всего, будет жесткой и удалить ее при помощи ножика в тесноватых критериях будет фактически нереально. Лучше применять способ оплавления.
Концы медных жил покрываются слоем припоя паяльничка. Залудить проводники принципиально со всех боков очень кропотливо. В окончание на место соединения надевается изолирующая трубка. Если нужна гидростойкое соединение, за ранее соединенный участок можно обработать силиконом.
Как обезопасить внедрение удлинителя в саду
Дабы подключить садовое оборудование, требуются удлинители со степенью влагозащиты IP54. Если изоляционный слой был поврежден, его непременно нужна герметизировать для обеспечения полной безопасности эксплуатации. Выполнить это можно при помощи термоусаживаемой ленты. Довольно легко обмотать ею провод и подогреть феном.
При тепловом воздействии изолирующее вещество дает усадку, тем плотно обжимая провод. Также при усадке из внутренней поверхности изоляционного материала выделяется клей, усиливающий действие. По качеству выполненных работ термоусаживающая лента не уступает трубкам, сделанным из аналогичного материала. Очередное преимущество строительного материала состоит в том, что есть возможность применять его обмоточным методом.
Меры предосторожности
До того как приступать к изоляции проводов электрической сети и бытовых устройств, нужно убедиться в том, что сеть обесточена. Напряжение рекомендуется отключать при помощи специального автоматического выключателя. Дальше плоской отверткой с индикатором проверяется наличие напряжения на выходе – месте, где будут проводиться работы.
При выполнении работы имеет значение качество применяемых материалов. Если материал просто воспламеняем и опасается теплового воздействия, это в дальнейшем безизбежно приведет к трагедии либо нештатным ситуациям.
