Часто в домашней электрической проводке и силовых подстанциях появляются проблемы, в итоге которых происходит естественный перекос фаз по нейтральной электроцепи. В таком случае, дабы предупредить делему, делают измерение петли фазы ноль. Что же все-таки это такое, как верно произвести застыл петли фаза нуль, какие приборы для этого применять? Об этом и другом дальше.
Что же все-таки это такое
Петля фаза ноль — параметр, который по техническим нормативам должен проверяться в силовых установках, имеющих глухозаземленную нейтраль и напряжение до тысячи вольт. Это величина, которая нужна, дабы предупредить возникновение тока в электроцепи нейтрали из-за естественного фазного перекоса. Она появляется при подключении фазного провода к проводнику защитного либо нулевого типа. В естественно итоге, появляется контур, имеющий собственное сопротивление с перемещающимся по нему электрическому току. Этот контур может состоять из защитного автомата, клеммов и других связывающих.

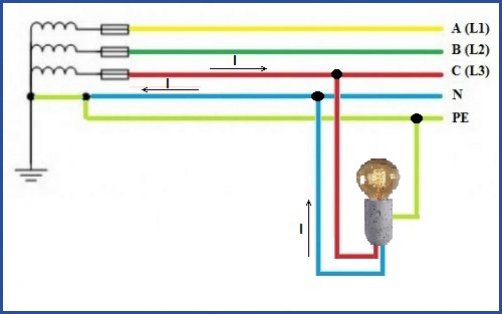

Петля фаза ноль
Измерить без помощи других петлю трудно из-за имеющихся недочетов. Так, трудно подсчитать все коммутационные элементы на выключателях, рубильниках, которые могли поменяться при сетевой эксплуатации. Не считая того, нереально выполнить расчет воздействия трагедии на значение сопротивления. Наилучшим при всем этом способом будет застыл поверенным аппаратом с учитыванием погрешностей.

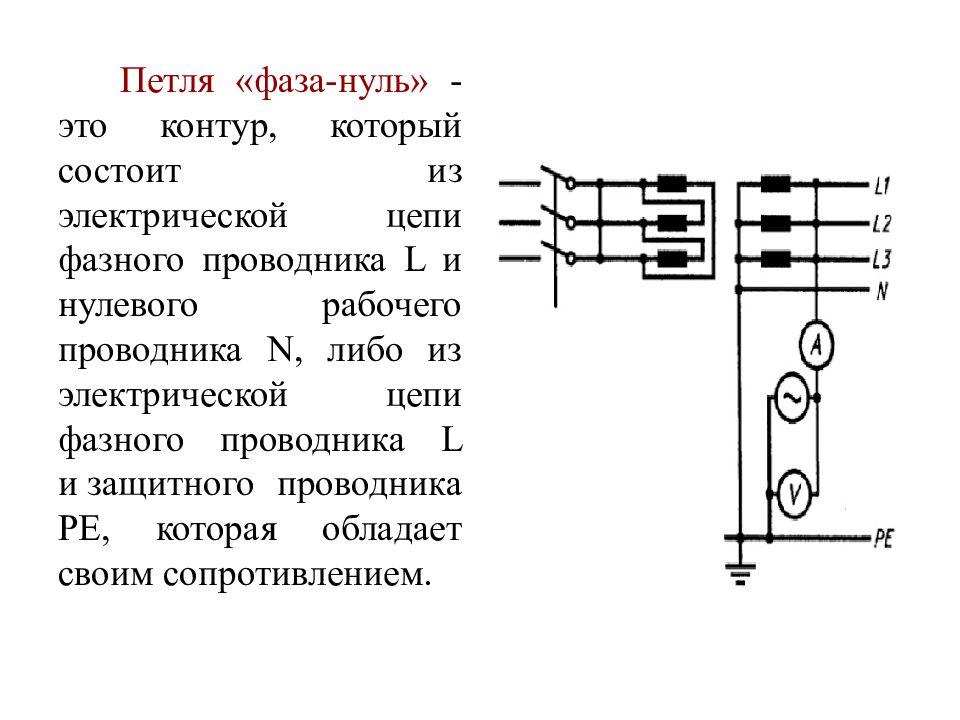

Определение из пособия
Как проверить петлю
Проверка петли нужна для профилактики, также для того, дабы обеспечить корректную работу защитного оборудования с автоматическими выключателями, УЗО и диффавтоматами. Самой распространенной неувязкой подключения чайника либо другого электроприбора является отключение нагрузки автомата.
Направьте внимание! Неверное срабатывание защиты с нагревом кабелей и пожаром является большой показатель сопротивления.
Проверка делается для того, дабы удачно работали удаленные и поболее мощные электрические приемники, но не больше 10% от всего числа. Проверка создается при помощи формулы Zпет = Zп + Zт / 3 где Zп является полным сопротивлением проводов петли фазы-ноль, а Zт считается показателем полного сопротивления трансформаторного питания.

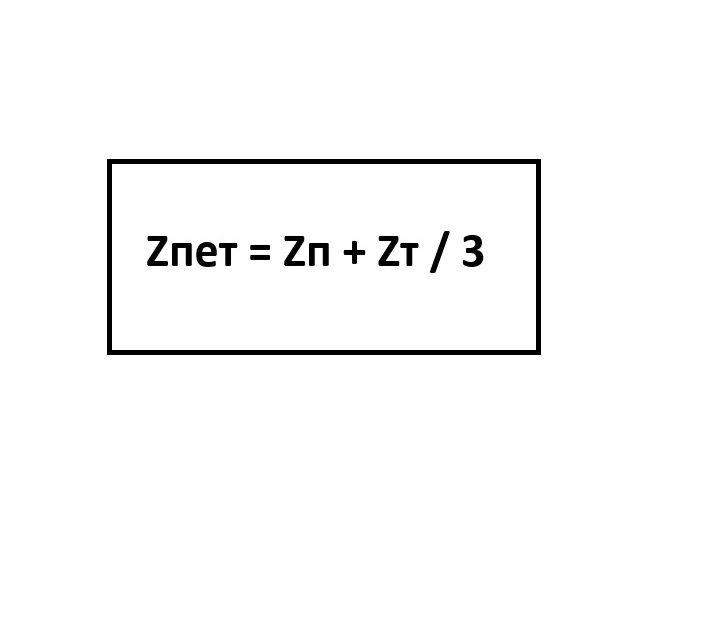

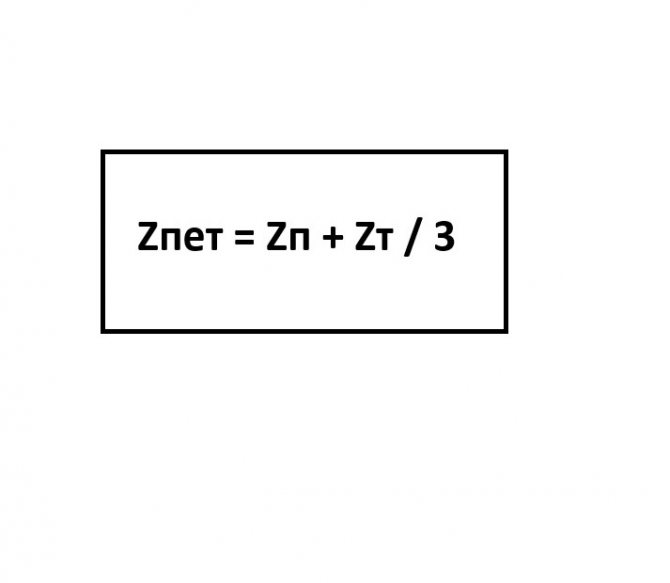

Формула для проверки
Испытуемое электрическое оборудование отключается от сети. Позже создается на трансформаторной установке искусственный вид замыкания первого фазного провода на электроприемный корпус. После того, как будет подано напряжение, измеряется сила тока и напряжения вольтметром.
Для вас это будет любопытно Токовые клещи
Направьте внимание! Сопротивление петли будет равно делению показателя напряжения на силу тока. Обретенный итог должен быть арифметически сложен с полным сопротивлением трансформатора, поделенного на цифру 3.
Как делают замеры
Замеры необходимо проводить по нормативному техническому документу ПТЭЭП, в согласовании с определенной периодичностью — 1 раз в пару лет. Система ППР прописывает необходимость текущего и полгого ремонта электрооборудования. Это необходимо, дабы работало оборудование исправно.

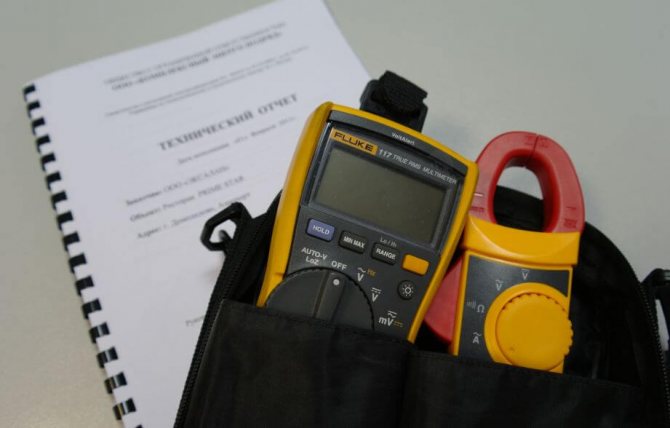

Приборы для замеров
Беря во внимание тот факт, что результаты измерений петли нужны, в качестве измерительных устройств применяется обычно мультиметр. Из других устройств применяются более нередко:
- М-417 — стрелочное комфортное и обычное в эксплуатации устройство, которое основано на калибруемой схеме мостового типа. Работает без необходимости снятия напряжения величиной до 380 вольт.
- МZC-300 — современный измерительный аппарат, имеющий цифровую обработку измеряемых характеристик с отображением на экране. Дабы определять напряжение до 250 вольт, можно применять контрольный вид сопротивления в 10 Ом.
- ИФН-200 — устройство, работающий под напряжением до 250 вольт, который может быть использован в качестве тестера. Но при петлевых замерах, спектр значений сопротивления ниже 1000 Ом.
Необходимо отметить, что параметровое петлевое измерение сопротивления петли фаза нуль обычное. Все что необходимо, это присоединить щупы к контактным местам, которые необходимо подготовительным образом почистить с помощью наждака либо ратфиля, дабы минимизировать контактное сопротивление. После чего врубается оборудование и на табло возникает итог.

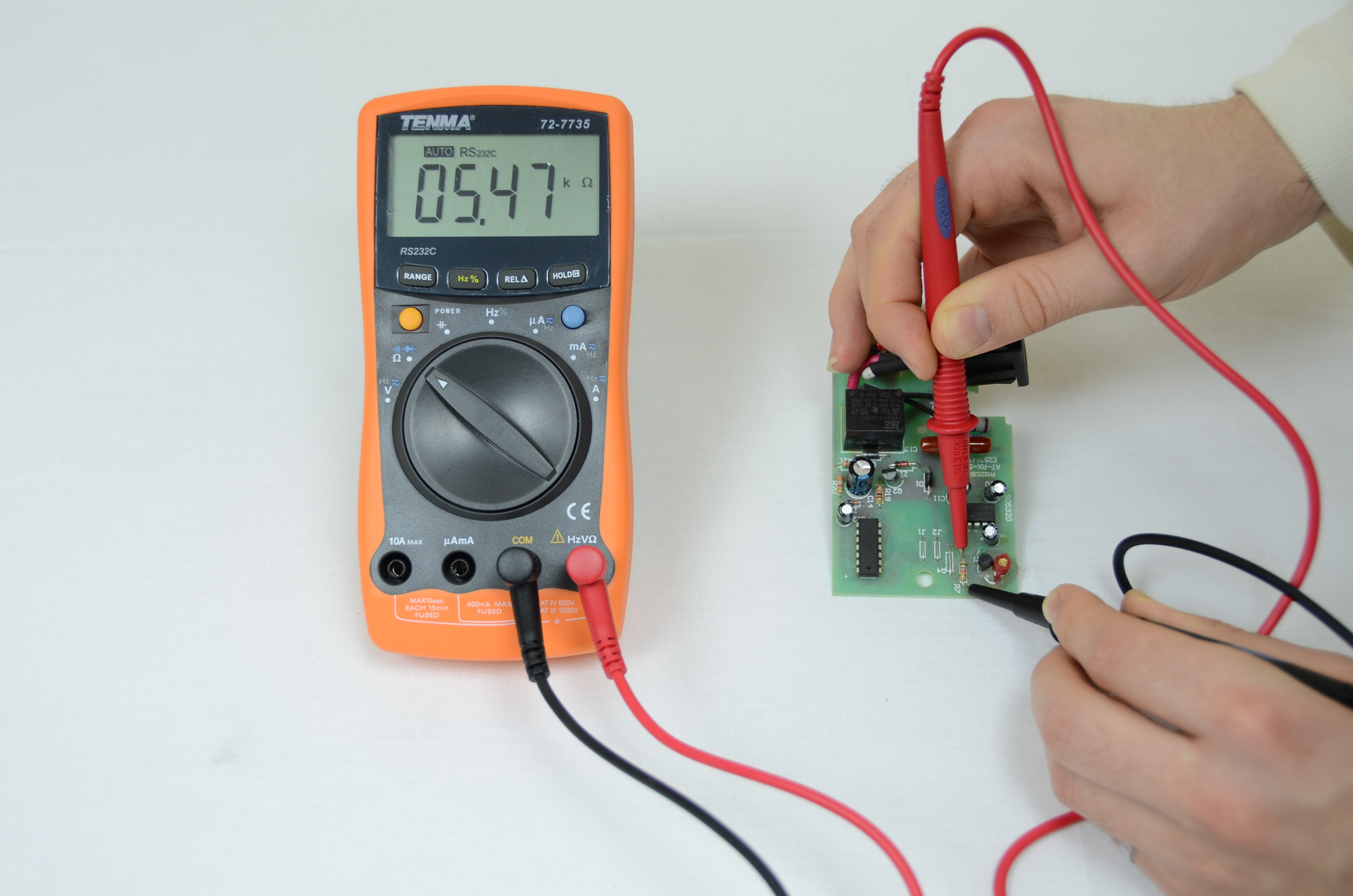

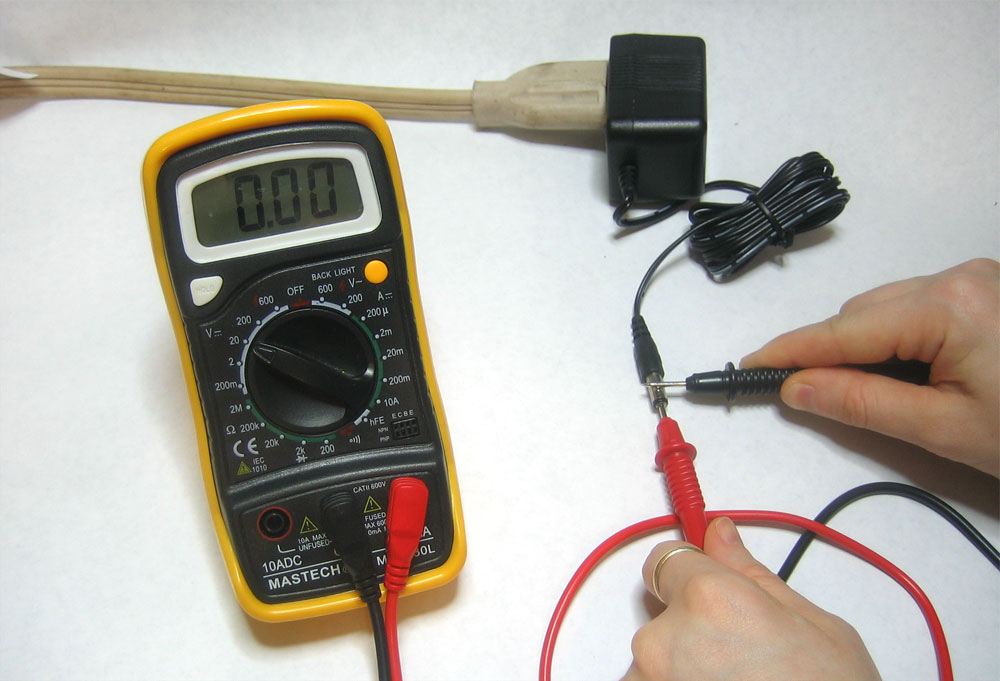

Проверка мультиметром

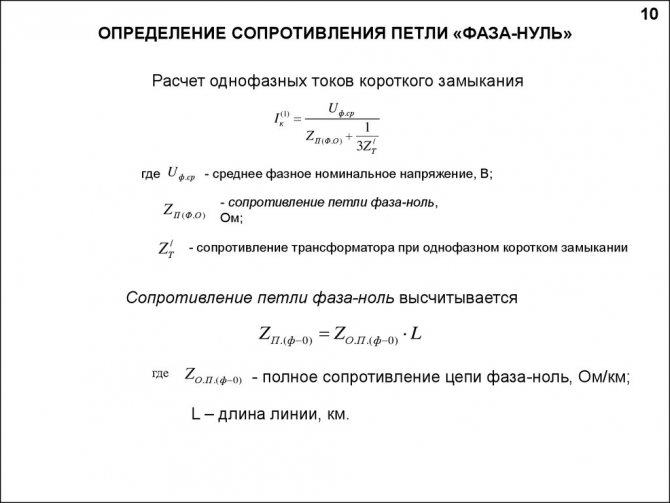

Рассчет петли фаза-ноль
Перед тем, как измерить петлю фаза-ноль, нужна проверка плотности проводного соединения к защитным аппаратам. Если не остаются протянутыми провода, то смысла в измерении нет, так как четкие данные не будут получены.
Направьте внимание! Цель расчета в выяснении соответствия номинального тока защиты с проводным сечением электроцепи. Застыл должен быть произведен на самой удаленной точки полосы измерения.
Сделав застыл полного сопротивления цепи фаза нуль по предложенной схеме, на приборном мониторе будет отражена величина тока недлинного замыкания. Этот показатель необходимо сопоставить по характеристике времени и току с расцепительным током срабатывания выключателя иди с предохранительной вставкой.
Для вас это будет любопытно Особенности гальванических частей
По нормативным требованиям расчет петли должен быть произведен в электролаборатории. Дабы произвести данные работы, необходимо получить наряд-допуск. При всем этом тесты могут создавать взрослые люди с необходимыми познаниями в месте, не отличающейся завышенной угрозой либо высочайшей влажностью.

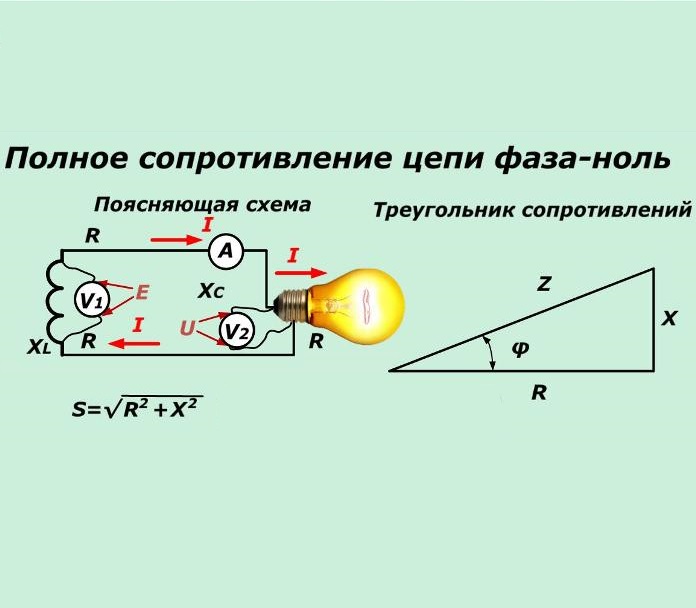

Подсчет фазы-ноль
Сопротивление в петли фаза-ноль
Для подсчета полного сетевого сопротивления электроустановки, необходимо найти показатель электродвижущей силы, создающейся на трансформаторных обмотках. При всем этом застыл напряжения должен быть под нагрузкой, в дополнение к теме проверка петля фаза ноль требования. Для этого следует подключить в розетки какой-нибудь расчетный устройство. Это может быть лампочкой. Делается застыл напряжения и силы тока. Потом по закону Ома можно выполнить определение полного сопротивления петли. Необходимо учитывать, что напряжение, которое замеряется в розетке, может отклоняться от номинального при нагрузке. Инспектировать оборудование следует, принимая во внимание данный факт.
Сопротивление
Направьте внимание! Показание полного сопротивления проводниковой защиты между шиной и корпусом должно быть удовлетворено требованию: ZPE=U0/Zф0≤50В
В целом, петля фаза ноль — это контур, образующийся в момент соединения фазного проводника и нулевого рабочего защитного проводника. Проверяется она с помощью специальной формулы либо измерительного устройства. При всем этом для вычисления петли и возобновления работы электросистемы, следует знать величину ее сопротивления, которую также можно отыскать проф оборудованием.
Измерение сопротивления петли “фаза – нуль”
Петля фаза ноль — параметр, который по техническим нормативам должен проверяться в силовых установках, имеющих глухозаземленную нейтраль и напряжение до тысячи вольт. Это величина, которая нужна, дабы предупредить возникновение тока в электроцепи нейтрали из-за естественного фазного перекоса. Она появляется при подключении фазного провода к проводнику защитного либо нулевого типа. В естественно итоге, появляется контур, имеющий собственное сопротивление с перемещающимся по нему электрическому току. Этот контур может состоять из защитного автомата, клеммов и других связывающих.
Петля фаза ноль
Измерить без помощи других петлю трудно из-за имеющихся недочетов. Так, трудно подсчитать все коммутационные элементы на выключателях, рубильниках, которые могли поменяться при сетевой эксплуатации. Не считая того, нереально выполнить расчет воздействия трагедии на значение сопротивления. Наилучшим при всем этом способом будет застыл поверенным аппаратом с учитыванием погрешностей.
Определение из пособия
Как проверить петлю
Проверка петли нужна для профилактики, также для того, дабы обеспечить корректную работу защитного оборудования с автоматическими выключателями, УЗО и диффавтоматами. Самой распространенной неувязкой подключения чайника либо другого электроприбора является отключение нагрузки автомата.
Читайте также: Где и как верно поделить PEN-проводник на N и PE?
Направьте внимание! Неверное срабатывание защиты с нагревом кабелей и пожаром является большой показатель сопротивления.
Проверка делается для того, дабы удачно работали удаленные и поболее мощные электрические приемники, но не больше 10% от всего числа. Проверка создается при помощи формулы Zпет = Zп + Zт / 3 где Zп является полным сопротивлением проводов петли фазы-ноль, а Zт считается показателем полного сопротивления трансформаторного питания.
Формула для проверки
Испытуемое электрическое оборудование отключается от сети. Позже создается на трансформаторной установке искусственный вид замыкания первого фазного провода на электроприемный корпус. После того, как будет подано напряжение, измеряется сила тока и напряжения вольтметром.
Для вас это будет любопытно Устройство и механизм работы лампы накаливания
Направьте внимание! Сопротивление петли будет равно делению показателя напряжения на силу тока. Обретенный итог должен быть арифметически сложен с полным сопротивлением трансформатора, поделенного на цифру 3.
Периодичность и предназначение замеров
Для надежной работы электросети нужно временами проводить проверку силового кабеля и оборудования. Перед сдачей объекта в эксплуатацию, после серьезного и текущего ремонта электросетей, после проведения пуско-наладочных работ, также по графику, установленном управляющим предприятия проводят эти тесты. Измерения делают по следующим главным характеристикам:
- сопротивление изоляции;
- сопротивление петли фаза-ноль;
- характеристики заземления;
- характеристики автоматических выключателей.
Основной задачей измерения параметра петли фаза-ноль является защита электрического оборудования и кабелей от перегрузок, возникающих в процессе использования. Завышенное сопротивление может привести к перегреву полосы, и как следствие, к пожару. Огромное воздействие на качество кабеля, воздушной полосы оказывает окружающая среда. Температура, влажность, брутальная среда, время суток – все это влияет на состояние сети.
В цепь для проведения замеров включают контакты автоматической защиты, рубильники, контакторы, также проводники подачи напряжения к электроустановкам. Этими проводниками могут быть силовые кабели, подающие фазу и ноль, либо воздушные полосы, выполняющие эту же функцию. При наличии защитного заземления — фазный проводник и провод заземления. Такая цепь имеет определенное сопротивление.
Полное сопротивление петли фаза-ноль можно высчитать при помощи формул, которые будут учесть сечение проводников, их материал, протяженность полосы, хотя точность расчетов будет маленький. Более четкий итог можно получить, измерив физическую цепь с имеющимися устройствами.
В случае внедрение в сети устройства защитного отключения (УЗО), его при измерении нужно отключить. Характеристики УЗО рассчитаны так, что при прохождении огромных токов оно произведет отключение сети, что не даст достоверных результатов.
Приборы для замеров
Беря во внимание тот факт, что результаты измерений петли нужны, в качестве измерительных устройств применяется обычно мультиметр. Из других устройств применяются более нередко:
- М-417 — стрелочное комфортное и обычное в эксплуатации устройство, которое основано на калибруемой схеме мостового типа. Работает без необходимости снятия напряжения величиной до 380 вольт.
- МZC-300 — современный измерительный аппарат, имеющий цифровую обработку измеряемых характеристик с отображением на экране. Дабы определять напряжение до 250 вольт, можно применять контрольный вид сопротивления в 10 Ом.
- ИФН-200 — устройство, работающий под напряжением до 250 вольт, который может быть использован в качестве тестера. Но при петлевых замерах, спектр значений сопротивления ниже 1000 Ом.
Необходимо отметить, что параметровое петлевое измерение сопротивления петли фаза нуль обычное. Все что необходимо, это присоединить щупы к контактным местам, которые необходимо подготовительным образом почистить с помощью наждака либо ратфиля, дабы минимизировать контактное сопротивление. После чего врубается оборудование и на табло возникает итог.
Проверка мультиметром
Читайте также: Электросчетчик с пультом для экономии Энергомера CE102М/R5
Какие приборы применяют?
Для ускорения процесса измерения петли индустрия выпускает различные измерительные приборы, которые можно применять для замеров характеристик сети по разным методикам. Самую большую популярность набрали следующие модели:
О том, как измерить сопротивление петли фаза-ноль при помощи устройств, вы сможете выяснить, просмотрев данные видео примеры.
Одним из принципиальных причин в работе электрического оборудования считается длительность его эксплуатации. Огромное значение имеет надежная и устойчивая работа всех устройств и устройств. При разных повреждениях, маленьких замыканиях и перегрузках, должно обеспечиваться мгновенное срабатывание защитной аппаратуры и отключение небезопасного участка.
Потому, нужно заблаговременно предугадать исправность самого электрического оборудования и средств защиты, где огромное значение имеет петля фаза-ноль.

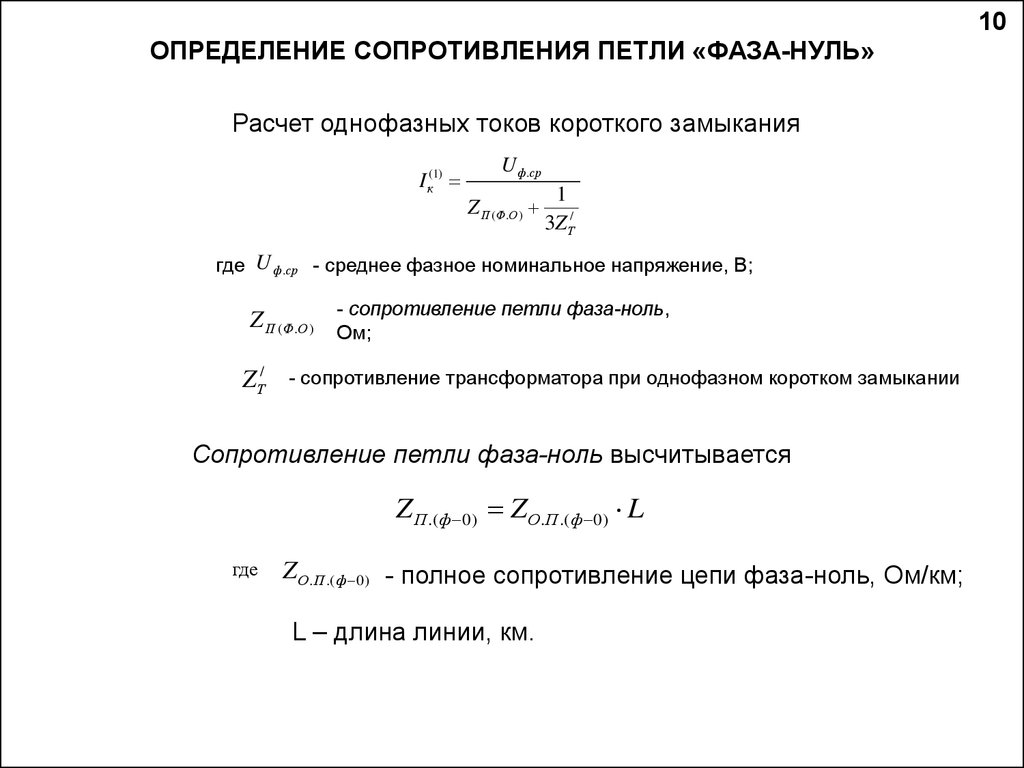

Рассчет петли фаза-ноль
Перед тем, как измерить петлю фаза-ноль, нужна проверка плотности проводного соединения к защитным аппаратам. Если не остаются протянутыми провода, то смысла в измерении нет, так как четкие данные не будут получены.
Направьте внимание! Цель расчета в выяснении соответствия номинального тока защиты с проводным сечением электроцепи. Застыл должен быть произведен на самой удаленной точки полосы измерения.
Сделав застыл полного сопротивления цепи фаза нуль по предложенной схеме, на приборном мониторе будет отражена величина тока недлинного замыкания. Этот показатель необходимо сопоставить по характеристике времени и току с расцепительным током срабатывания выключателя иди с предохранительной вставкой.
Для вас это будет любопытно Предназначение и функция устройства защитного отключения (УЗО)
По нормативным требованиям расчет петли должен быть произведен в электролаборатории. Дабы произвести данные работы, необходимо получить наряд-допуск. При всем этом тесты могут создавать взрослые люди с необходимыми познаниями в месте, не отличающейся завышенной угрозой либо высочайшей влажностью.
Подсчет фазы-ноль
Сопротивление в петли фаза-ноль
Для подсчета полного сетевого сопротивления электроустановки, необходимо найти показатель электродвижущей силы, создающейся на трансформаторных обмотках. При всем этом застыл напряжения должен быть под нагрузкой, в дополнение к теме проверка петля фаза ноль требования. Для этого следует подключить в розетки какой-нибудь расчетный устройство. Это может быть лампочкой. Делается застыл напряжения и силы тока. Потом по закону Ома можно выполнить определение полного сопротивления петли. Необходимо учитывать, что напряжение, которое замеряется в розетке, может отклоняться от номинального при нагрузке. Инспектировать оборудование следует, принимая во внимание данный факт.
Сопротивление
Направьте внимание! Показание полного сопротивления проводниковой защиты между шиной и корпусом должно быть удовлетворено требованию: ZPE=U0/Zф0≤50В
В целом, петля фаза ноль — это контур, образующийся в момент соединения фазного проводника и нулевого рабочего защитного проводника. Проверяется она с помощью специальной формулы либо измерительного устройства. При всем этом для вычисления петли и возобновления работы электросистемы, следует знать величину ее сопротивления, которую также можно отыскать проф оборудованием.
Читайте также: Антенны СССР для приема цифрового ТВ. Вспять в Семидесятые!
Как делаются измерения в петле
Более распространенными являются три метода выполнения измерений:
- получают данные для расчетов по падению напряжения. Заместо нагрузки, которую отключают, присоединяется особое (эталонное) сопротивление с известными чертами.
- Применяются данные измерения силы тока с внедрением шунта. Он устанавливается в определенном месте электросети соответственно данным характеристикам.
- Заместо имеющегося напряжения, которое отключается, подается пониженное напряжение от трансформатора. Провод фазы замыкается на корпусе того элемента электросети, который избран для сотворения петли. Применяются данные амперметра и вольтметра, которыми производятся измерения, которые потом обрабатываются.
Из 3-х перечисленных методов расчеты на базе падения напряжения более распространены из-за того, что этот метод самый обычный. Если при всем этом замере контрольное сопротивление присоединить очень удаленно от точек фазы и нуля можно окутать наибольшее количество частей электросети и получить их нужные свойства. Поначалу делаются замеры напряжения с ненагруженной сетью. Потом сеть нагружают с присоединенным амперметром. Показания устройств применяются в расчетах сопротивления петли, так как оно составляет толики Ома. Приобретенные результаты заносятся в протокол.
В текущее время для обработки данных, содержащих результаты измерений петли фаза – ноль, можно применять спец компьютерные программы. К примеру, СОНЭЛ, которая работает в среде Windows 2000 Service Pack 4 и выше. Программка также сформировывает протокол стандартной формы. Пример подобного протокола показан ниже.

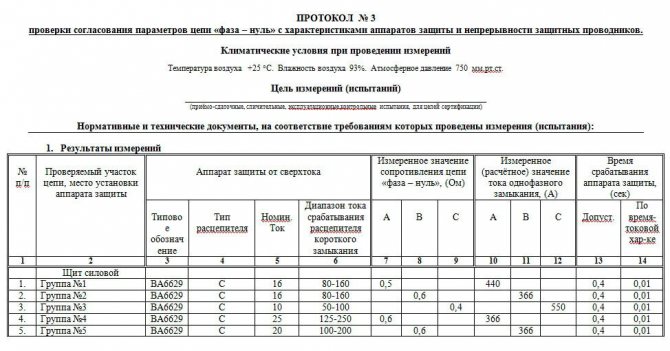

Пример протокола, составленного на основании расчетов, выполненных по результатам измерений петли фаза – ноль
Измерение петли фаза-ноль
Если у вас на дому либо квартире часто срабатывают автоматические выключатели на вводах (перед электросчетчиком), и даже повышение их номинала не дает результата – нереально, к примеру, сразу включить стиральную машину и электрический чайник, то для вас стоит провести застыл полного сопротивления цепи. На языке экспертов эта процедура именуется «измерение сопротивления петли фаза-ноль».
Что такое петля фаза-ноль?
В силовых подстанциях напряжением до 1 тыс. вольт, с которых подается электроэнергия бытовым потребителям, выходные обмотки трехфазного трансформатора соединены звездой – c так именуемой глухозаземленной технической нейтралью. По ней, вследствие естественного перекоса фаз, не выходящего за границы норм эксплуатации электроустановок, может течь ток.
Сейчас условно представьте, что вы единственный потребитель на полосы и у вас есть только один электроприёмник – электрическая лампочка. Один конец подающейся для вас фазы подключен к технической нейтрали трансформатора, другой – к центральной клемме (возлагаем надежды, что это конкретно так) электропатрона. Через нить лампы она соединяется с нейтральным проводом.
Так появляется непрерывное кольцо, по которому циркулирует электрический ток. Вот оно и именуется петлей фаза-ноль, которая обладает сопротивлением, складывающимся из удельного сопротивления проводников и нити лампы накаливания.
На практике количество частей, составляющих полное сопротивление цепи, может быть существенно огромным. Часть из них является естественным условием обычной эксплуатации электроустановки. Другие появляются в итоге нарушений, которые до поры до времени не приводят к чертовским последствиям.

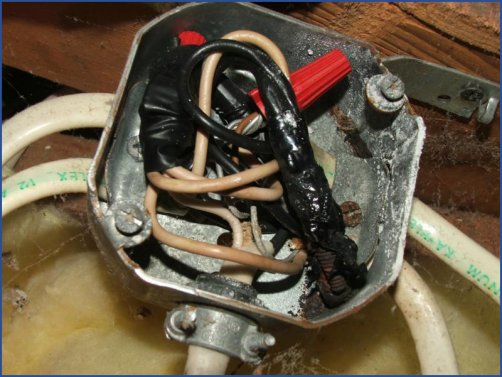

К примеру, дома у вас могут быть ослаблены скрутки в клеммных коробках. Они в состоянии добавить в общую копилку до сотен Ом! А на уличном столбе треснувший изолятор дает часть фазы земле либо заброшенный мальчишками на провода воздушный змей отчасти закорачивает электролинию и вызывает чуть приметное – на пару вольт, падение напряжения. Вот конкретно эти нарушения и выявляются измерением петли фаза-ноль.
Почему срабатывают автоматы на вводах
Предпосылки нередкого и не поддающегося объяснению срабатывания автоматов на вводах бывают 2-ух типов:
- Наружные, обусловленные нарушениями в работе электролинии.
- Внутренние, из-за неисправности проводки в доме.
Наружные характеризуются стойким несоответствием норме номинала напряжения. К примеру, оно у вас повсевременно не 220, а 200 вольт. Это сопровождается повышением силы тока, протекающего по вашей домашней проводке. Повышение номинала автоматического выключателя на входе, к примеру, с 25 до 40 А в данном случае для вас ничего не даст, не считая того, что сам автомат будет греться, а при предстоящем вашем упорствовании может даже красиво подорваться.
Внутренних обстоятельств несколько. Самые распространенные из них:
- Неплотный контакт в клеммных коробках.
- Не соответственное номиналу тока сечение проводов.
- Уменьшение сопротивления изоляции проводов в итоге естественного старения.
Снаружи они появляются нагревом проводников и скруток. Потому установка более массивных автоматических выключателей приведет к пожару. Естественно, можно издержать денек на то, дабы руками перещупать все розетки, провода и скрутки в доме. Но, во-1-х, это чревато электротравмой. И, во-2-х, очень лично. Измерение даст наилучший итог.
Как и чем определять
Сходу скажем, что замерить сопротивление петли фаза-ноль на наружном контуре (от силовой подстанции до вводов в дом) могут только лица из оперативно-технического персонала местного РЭС. Для вас этого делать категорически нельзя. Во-2-х, это выполнить не получится из-за отсутствия подходящих устройств, а если и получится, то вы не можете пользоваться приобретенным значением. Ведь для вас не с чем его ассоциировать – у вас нет доступа к протоколам испытаний электрической сети.
Дома вы сможете выполнить это 2-мя методами:
- Применять сетевое напряжение и устройство с эталонным сопротивлением.
- Протестировать схему при помощи наружного источника напряжения.
До измерений для вас нужно найти общую длину электрических проводников и вычислить их удельное сопротивление. При всем этом вы должны считать, что их сечение соответствует нормам электробезопасности при пропускании через них тока, сила которого равна номиналу автоматических выключателей на вводе. После чего рассчитываете сопротивление всех энергопотребителей, зачем делите квадрат напряжения на величину их паспортной мощности. Приобретенное значение суммируете с удельным сопротивлением проводников.
Измерение устройством с эталонным сопротивлением
В данном случае вы оставляете домашнюю проводку присоединенной к электрической сети. Находите самую далекую от вводных автоматов розетку. Если контуров несколько, то измерение проводятся раздельно для каждого. Ваша цель – установить величину падения напряжения при включении эталонного сопротивления в цепь измерителя.
Если у вас нет особых устройств для таких измерений, то используйте мультиметр и сопротивление 100 Ом, рассчитанное на работу с напряжением 230 вольт. Установив количество вольт в розетке без нагрузки, подключаете эталонное сопротивление к нейтральной полосы и повторяете опыт.
После чего для вас нужно сопоставить расчетное падение напряжения с фактическим, эти значения не должны отличаться более чем на 5–6 вольт. Проведя подобные опыты с каждой розеткой, и сдвигаясь при всем этом в сторону вводных автоматов, вы отыщите проблемную клеммную коробку либо участок проводки.
От необходимости проводить вычисления после опытов вас освободят приборы MZC-300 либо ИФН-200, они выводят на экран значение сопротивления тестируемого участка цепи.
Измерение с наружным источником напряжения
Наружным источником напряжения может стать гальванический мегомметр. Но при его использовании нужно принять меры предосторожности и приготовить проводку.
- Отключить внешнюю сеть.
- Закоротить выходные клеммы автоматического выключателя на вводах либо в наиблежайшей клеммной коробке.
- Отключить всех потребителей от розеток, заместо них установить эталонные сопротивления по 100 Ом каждое.
- Заместо светодиодных и люминесцентных ламп (экономок) установить лампы накаливания.
- Если есть дифавтоматы (АВДТ) либо УЗО, установить между входными и выходными клеммами с маркировкой N перемычки из проводников такого же сечения, что и в фазной полосы.
Предел измерений мегомметра устанавливается по шкале кОм. Произведите опыт на самой далекой розетке и сравните приобретенное значение с вычисленной суммой удельного сопротивления проводников, всех эталонных сопротивлений в розетках и ламп в светильниках.
Измерение полного сопротивления цепи фаза-ноль является частью регламента по обслуживанию электрических сетей и электроустановок. Оно дает более точную картину их состояния.
Потому результаты протоколируются и являются основанием для проведения ремонта либо нахождения виноватых в случае чрезвычайных ситуаций. В бытовых критериях оно применяется изредка. Но вы сможете провести его и без помощи других. При всем этом нужно строго соблюдать все меры электробезопасности.
