Измерение сопротивления петли фаза ноль

С течением времени эксплуатации полосы электроснабжения в них происходят конфигурации, которые нереально проконтролировать зрительно либо установить их при помощи математических расчетов. Для размеренной и бесперебойной работы электрического оборудования нужно временами делать замеры определенных характеристик. Одним из них является измерение петли фаза-ноль, которое делают с помощью особых устройств. Если фазный провод замкнуть на нулевой в точке употребления, то между фазным и нулевым проводником создается контур, который и является петлей фаза-ноль. В нее входят: трансформатор, рубильники, выключатели, пускатели – все коммутационное оборудование. Ниже мы поведаем читателям Сам Электрик, как измерить сопротивление петли, предоставив имеющиеся методики и оборудование.

Периодичность и предназначение замеров

Для надежной работы электросети нужно временами проводить проверку силового кабеля и оборудования. Перед сдачей объекта в эксплуатацию, после серьезного и текущего ремонта электросетей, после проведения пуско-наладочных работ, также по графику, установленном управляющим предприятия проводят эти тесты. Измерения делают по следующим главным характеристикам:

• сопротивление изоляции;
• сопротивление петли фаза-ноль;
• характеристики заземления;
• характеристики автоматических выключателей.

Основной задачей измерения параметра петли фаза-ноль является защита электрического оборудования и кабелей от перегрузок, возникающих в процессе использования. Завышенное сопротивление может привести к перегреву полосы, и как следствие, к пожару. Огромное воздействие на качество кабеля, воздушной полосы оказывает окружающая среда. Температура, влажность, брутальная среда, время суток – все это влияет на состояние сети.

В цепь для проведения замеров включают контакты автоматической защиты, рубильники, контакторы, также проводники подачи напряжения к электроустановкам. Этими проводниками могут быть силовые кабели, подающие фазу и ноль, либо воздушные полосы, выполняющие эту же функцию. При наличии защитного заземления — фазный проводник и провод заземления. Такая цепь имеет определенное сопротивление.

Полное сопротивление петли фаза-ноль можно высчитать при помощи формул, которые будут учесть сечение проводников, их материал, протяженность полосы, хотя точность расчетов будет маленький. Более четкий итог можно получить, измерив физическую цепь с имеющимися устройствами.

В случае внедрение в сети устройства защитного отключения (УЗО), его при измерении нужно отключить. Характеристики УЗО рассчитаны так, что при прохождении огромных токов оно произведет отключение сети, что не даст достоверных результатов.

Обзор методик

Есть различные методики для проверки петли фаза-ноль, также различные особые измерительные приборы. Что касается способов измерения, основными числятся:

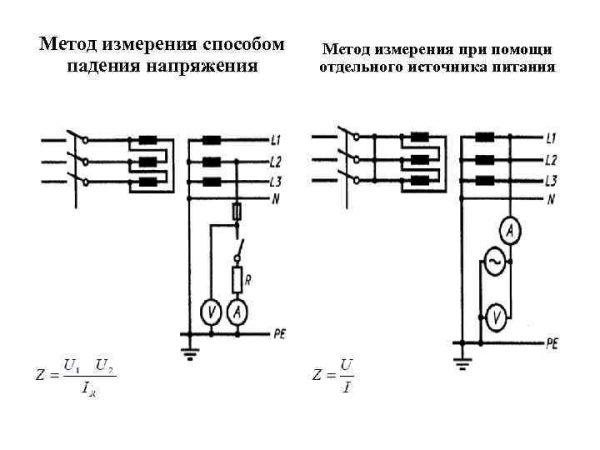

1. Способ падения напряжения. Замеры проводят при отключенной нагрузке, после этого подключают нагрузочное сопротивление известной величины. Работы производятся с внедрением специального устройства. Итог обрабатывают и при помощи расчетов делают сопоставление с нормативными данными.
2. Способ недлинного замыкания цепи. В данном случае проводят подключение устройства к цепи и искусственно делают куцее замыкание в далекой точке употребления. При помощи устройства определяют ток недлинного замыкания и время срабатывания защит, после этого делают вывод о согласовании нормам данной сети.
3. Способ амперметра-вольтметра. Снимают питающее напряжение после этого, используя понижающий трансформатор на переменном токе, замыкают фазный провод на корпус действующей электроустановки. Приобретенные данные обрабатывают и при помощи формул определяют подходящий параметр.

Основной методикой такового тесты стало измерение падения напряжения при подключении нагрузочного сопротивления. Этот способ стал главным, ввиду его простоты применения и способности последующих расчетов, которые необходимо провести для получения последующих результатов. При измерении петли фаза-ноль в границах 1-го строения, нагрузочное сопротивление включают на самом далеком участке цепи, очень удаленном от места подачи питания. Подключение устройств проводят к отлично очищенным контактам, что необходимо для достоверности замеров.

Поначалу проводят измерение напряжения без нагрузки, после подключения амперметра с нагрузкой замеры повторяют. По приобретенным данным делают расчет сопротивления цепи фаза-ноль. Используя готовое, созданное для таковой работы устройство, можно сходу по шкале получить необходимое сопротивление.

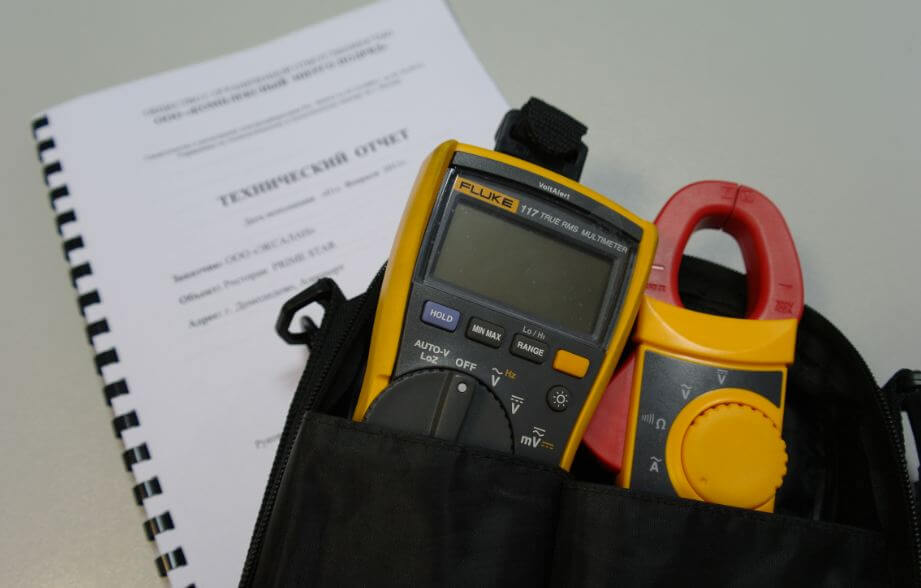

После проведения измерения составляют протокол, в который вносят все нужные величины. Протокол должен быть стандартной формы. В него также заносят данные об измерительных устройствах, которые были применены. В конце протокола подводят результат о согласовании (несоответствии) данного участка нормативно-технической документации. Эталон наполнения протокола смотрится следующим образом:

Какие приборы применяют?

Для ускорения процесса измерения петли индустрия выпускает различные измерительные приборы, которые можно применять для замеров характеристик сети по разным методикам. Самую большую популярность набрали следующие модели:

• М-417. Испытанный годами и надежный устройство для измерения сопротивления цепи фаза-ноль без снятия питания. Применяют для замеров параметра способом падения напряжения. При использовании этого устройства можно провести испытание цепи с напряжением 380 В с глухозаземленной нейтралью. Он обеспечит размыкание измерительной цепи за 0,3 с. Недочетом является необходимость калибровки до работы.

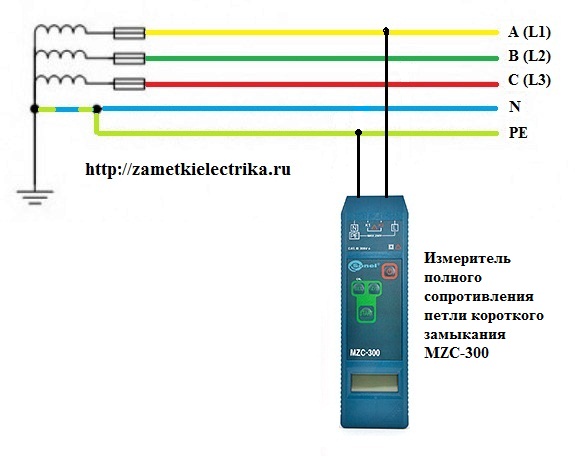

• MZC-300. Устройство последнего поколения, построенное на базе процессора. Употребляет способ измерения падения напряжения при подключении известного сопротивления (10 Ом). Напряжение 180-250 В, время замера 0,03 с. Подключают устройство к сети в далекой точке, жмут кнопку старт. Итог выводится на цифровой экран, рассчитанный при помощи микропроцессора.
• Измеритель ИФН-200. Делает много функций, в том числе, и измерение петли фаза-ноль. Напряжение 180-250 В. Для подключения к сети есть надлежащие разъемы. Готов к работе через 10 с. Подключаемое сопротивление 10 Ом. При сопротивлении цепи более 1 кОм измерение проводиться не будут – сработает защита. Энергонезависимая память сохраняет 35 последних вычислений.

О том, как измерить сопротивление петли фаза-ноль при помощи устройств, вы сможете выяснить, просмотрев данные видео примеры:

Внедрение ИФН-300
Как воспользоваться MZC-300

Для применения перечисленных выше методик нужно завлекать только обученный персонал. Неверное проведение замеров может привести к неправильным конечным данным либо к выходу из строя имеющейся системы электроснабжения. Ужаснее всего – это может привести к травмированию работников. Возлагаем надежды, сейчас вы понимаете, зачем необходимо измерение петли фаза-ноль, также какие методики и приборы для этого можно применять.

Застыл полного сопротивления цепи фаза нуль

Своевременное выявление дефектов имеет принципиальное значение при эксплуатации электроприборов и электромагистралей. Петля фаза-ноль помогает измерить силу тока при помощи регулируемых источников. Это позволяет впору отключить покоробленные провод.

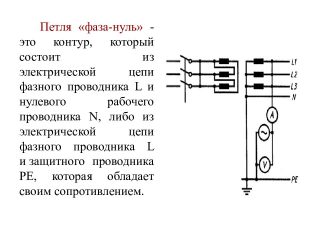

Определение понятия петля фаза-ноль

Контур включает объединенные нулевой и фазный проводники. В случае замыкания фазной жилы на нулевую, которая присоединена к трансформаторной нейтрали либо корпусу, появляется контур, называемый петлей фаза-ноль.

Испытание проводят, дабы выявить соразмерность токовой отсечки автомата и тока недлинного замыкания. Это прояснит время выключения покоробленного участка и выявит возможность такового обесточивания. Определяют характеристики на далеком участке магистрали, дабы применять низшие значения полосы.

Сопротивление токовой петли находится в зависимости от причин:

• поперечного сечения кабеля;
• длины провода;
• переходных значений сопротивления в стыковочных коробках на трассе.

Глас строительного гуру

По приобретенным характеристикам рассчитывают ток возможного недлинного замыкания и ассоциируют его с током отсечки защитного устройства. Электроток замыкания понижается при повышении внутреннего сопротивления цепи, потому автомат может не сработать. Своевременное измерение средством петли дозволит предупредить нештатную ситуацию.

Необходимость измерения сопротивления Ф-Н

Способ позволяет сравнить реальное сопротивление, измеренное на практике, с проектируемым показателем, заложенном при планировании. При высококачественной прокладке цепи оба значения совпадут, означает эксплуатация магистрали будет неопасной.

Цели измерения петли фаза-ноль:

• проверка монтажного свойства для нахождения ошибок и слабеньких участков;
• оценка безопасности средств автоматической защиты;
• тесты электроустановок при сдаче и приемке в работу после реконструкции либо монтажа;
• по просьбе контролирующих организаций, к примеру, Ростехнадзора;
• по желанию обладателя магистрали либо электрических агрегатов.

Глас строительного гуру

Протяженность кабельной магистрали от трансформатора до розетки потребителя измеряется сотками метров. В конструкции полосы есть много соединителей, на которых пропадает напряжение даже при правильной прокладке. Измерения внутреннего сопротивления проводят, дабы выявить нехорошие участки, усилить на них защиту.

Как нередко проводятся измерения

Периодичность снятия показаний и расчетов проводят в согласовании с графиком планово-предупредительного ремонта, разработанного инженерными работниками электротехнического хозяйства. Документ содержит советы по обслуживанию, проверке систем, подписывается управляющим предприятия.

Рекомендованные сроки проверок в согласовании с ГОСТ Р 50.571 – 2007:

• для электроприборов, установок, работающих в зоне завышенной взрывоопасности — 1 раз в 2 года;
• при отказе автоматической защиты — незамедлительная внеплановая проверка;
• непременно — при приемо-сдаточном оформлении, при вводе оборудования в работу;
• для стандартных критерий, после удачной сдачи — 1 раз в 3 года.

По желанию собственника либо советы ответственного исполнителя в части техосмотра и наблюдения за электрохозяйством такие измерения создают почаще.

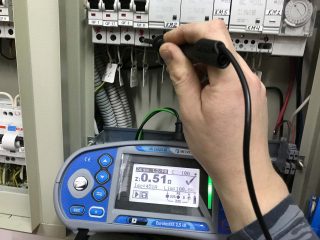

Приборы для проверки сопротивления цепи

Измерители имеются у всех современных электролабораторий. Приборы воспроизводят поддельное куцее замыкание на подконтрольном отрезке цепи либо снутри агрегата, потом сходу определяют сопротивление петли фаза-фаза, фаза-нуль (реактивное, активное, полное электросопротивление).

Устройство мгновенно рассчитывает силу тока недлинного замыкания без выключения защиты. Так держут под контролем корректность избранного номинального показателя автомата либо предохранителя. Попутно узнают время срабатывания защиты.

Приборы помогают найти:

• значения переходных сопротивлений коммутационных устройств (рубильников, автоматов, предохранителей, контакторов, разъединителей и др.);
• точную линию движения электротока при трагедии (по железным трубам, железным водопроводам, контурам, другим трубопроводам с стальными стенами, заземляющему кабелю).

На коробке устройств есть держатели в виде магнитов, потому их оперативно фиксируют на железных стенах. Краска на металле не мешает удерживанию.

Методика измерения

Проверка проходит в два шага:

• наружный контроль;
• измерение петли фаза-ноль.

На первом шаге осматривают силовые щитки, инспектируют корректность сборки, уделяют внимание схеме электрического снабжения. Определяют ток автоматов, предохранителей, инспектируют внешнюю целостность защитных устройств, плотность соединений проводов между собой и с автоматами.

На 2-ой стадии контакты измерителя устанавливают в надлежащие гнезда, и подводят к контактам розетки с другой стороны. Величина напряжения возникает на экране. Жмут кнопку переключения регламента, замыкается интегрированный контакт, подключается нагрузочное сопротивление с током выше 10 А в цепи. Устройство замеряет электроток, рассчитывает сопротивление, выводит на экран.

Анализ результатов

После измерения есть номинальное напряжение цепи и показатель полного сопротивления. При маленьком замыкании по магистрали пойдет однофазовый электроток замыкания.

Для его определения используют формулу I = Uном/Rп, где:

• I — сила тока замыкания;
• Uном — напряжение (номинальное);
• Rп — полное сопротивление.

Существует 2 варианта:

• ток отсечки меньше, чем в схеме — автомат не среагирует, сработает только термическая защита с промежутком в 0,4 сек (есть опасность пожара);
• ток автомата соответствует норме, потому выключатель сработает вовремя.

Оценивают корректность выбора номиналов автоматической защиты, смонтированной в этой магистрали, дабы была возможность предупредить трагедию. По нормам ПУЭ ставят автомат, обеспечивающий показатель в размере 1,1 от номинального тока замыкания с моментальным прерывателем.

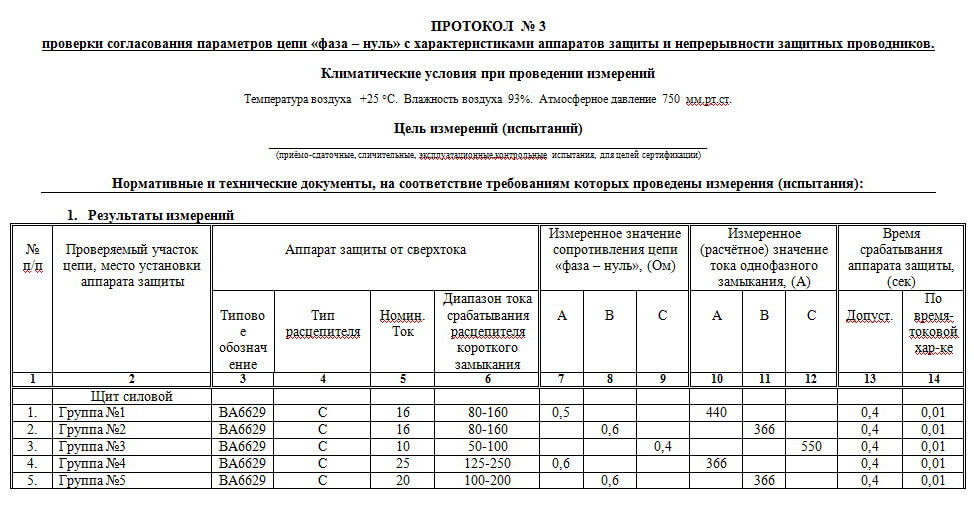

Наполнение протокола

Бланк заполняет представитель контролирующей компании.

В протоколе указывают:

• наименование и реквизиты заказчика;
• цель проверки (тесты при сдаче, внеплановый контроль, другое);
• условия среды при проверке (влажность, температуру воздуха);
• итоги испытаний в форме таблицы, где есть надлежащие графы для наименования оборудования, участка замера, вида защитного устройства и всех приобретенных характеристик;
• сведения об использованных устройствах для замеров;
• вывод профессионала.

В конце стоят подписи сотрудника, проводившего контроль и начальника лаборатории. По результатам исследования проводят подмену автоматов, чинят сеть (если есть показания). После этих работ организуют новые контрольные замеры.

Техника безопасности

Тесты разрешено проводить работникам, достигшими 18 лет, с которыми проведены все виды инструктажа по технике безопасности. В команде при замерах должно быть 2 человека, один из которых имеет группу допуска по ЭБ не меньше III.

• место работ ограждают;
• работают в резиновой обуви либо стоят на диэлектрическом коврике;
• надевают резиновые перчатки, не допускаются короткие либо засученные рукава спецовки;
• на ручках инструмента должна быть изоляция;
• нельзя определять при температуре воздуха ниже +5°С.

После работы разбирают измерительную схему, собирают провода, сдают место проверки допускающему лицу, докладывают начальству о выявленных дефектах.
