Вот и отпуску конец. Сейчас разглядим тему отношения силового электрического кабеля и мегаомметра. Тут будет находиться два вопроса: прозвонка и проверка сопротивления изоляции. Зависимо от вида мегаомметра (стрелочный либо цифровой) будет отличаться и порядок действий.
Зачем инспектируют сопротивление изоляции кабеля?
Зачем вообщем создают эти измерения? Ток у нас течет по проводнику, которым является медная либо дюралевая жила (либо много жил). И между токопроводящей жилой и окружающей средой находится изоляция — пластмассовая, резиновая, ПВХ, картонная, масляная.
Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Чертой свойства изоляции, не считая иных, является сопротивление изоляции. Эта черта измеряется в омах и их производных (кило, мега, гига).
Сопротивление — это величина оборотная проводимости, другими словами она указывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше возможность, что ток отыщет путь и распространится из кабеля через токопроводящие поверхности и материалы. Другими словами произойдет пробой изоляции кабеля на поверхность какую-нибудь.
Изоляция может ухудшаться по следующим причинам:
- старение изоляции в течении времени
- увеличенная влажность
- механические повреждения
- воздействие брутальной среды
Допустимые значения сопротивления изоляции
Величины сопротивления изоляции (Rx) кабелей разных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических критериях, нормах и объемах тесты электрического оборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то здесь всё просто:
- испытываются мегаомметром на 2500В в протяжении 1 минутки
- значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
- для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев
Порядок проверки сопротивления изоляции кабеля мегаомметром
Приходишь на объект, и видишь к примеру следующую картину.
Перед конкретно проверкой сопротивления изоляции нужно убедиться, что:
- жилы кабеля прозвонены и промаркированы (о прозвонке читайте здесь)
- на жилах кабеля, куда будем подавать напряжение нет грязищи, нагори, краски (на жиле кабеля такового нет, но это может быть на заземлении, которое окрашивают либо же оно может быть покрыто слоем ржавчины, тогда нужно отскрести отверткой либо ножиком)
- на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, либо замерять Rx кабеля с нагрузкой, также стоит проследить, дабы мы не подали высочайшее напряжение на вторичные цепи и элементы, которые могут от 2500В придти в негодность, потому время от времени их просто мегерят на 500В)
- кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
- если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то необходимо убедиться, что на втором конце кабеля (2-ой конец — обратный от места тесты) выставлен человек либо помещение заперто и огорожено с вывешенными плакатами
- мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы устройства испытаны)
- вы имеете право и квалификацию работать с мегаомметром и создавать данный вид работ (3 группа по электробезопасности и не просроченная проверка особых познаний, плюс медосмотр)
- провода мегаомметра обязаны иметь высшую изоляцию (здесь можно еще выполнить следующее: свести два провода мегаомметра и подать напряжение — значение должно быть нулевым, так как изоляции между проводами нет, а если развести — то бесконечность — так как сопротивление воздуха велико)
После того, как вышеприведенные пункты стали разумеется реализованы, можно приступать к делу. Помегерим!
Измерение сопротивления изоляции кабеля мегаомметром

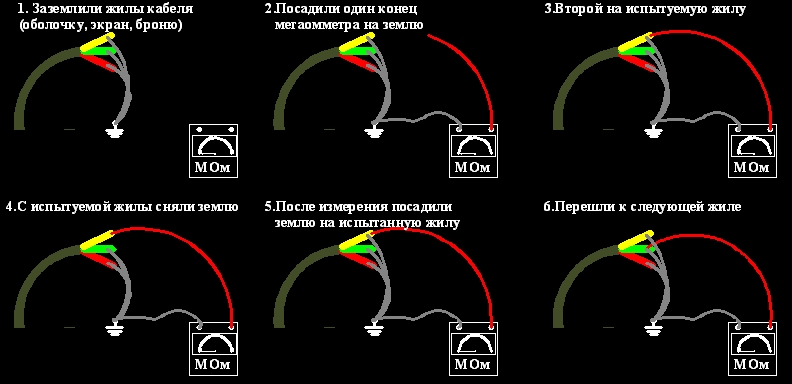

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

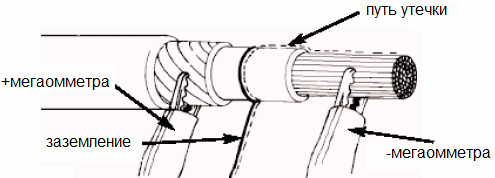

- Один конец мегаомметра на время проведения тесты подключен к заземлению (это может быть заземленная шина, заземляющий болт либо переносное заземление)
- Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного тесты
- На испытуемую жилу кабеля вешаем заземление (этим мы снимаем вероятный остаточный заряд на кабеле)
- Вешаем на испытуемую жилу 2-ой конец мегаомметра, по которому будет подаваться напряжение 2500В
- Снимаем с испытуемой жилы провод заземления
- Подаем устройством на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах тесты (в случае электронного устройства с памятью значения можно не записывать)
- На испытанную жилу кабеля вешаем заземление, для того, дабы разрядить кабель. Чем длиннее кабель, тем подольше нужно держать провод заземления на жиле.
- Снимаем 2-ой конец мегаомметра с испытанной жилы, дальше перебегаем на другую жилу кабеля и идем от пт 2). Потом аналогично и для третьей жилы. В конце отключаем устройство от электроустановки
Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В действительности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё отлично. В случае, если Rx неудовлетворительно, то делается измерение каждой жилы по-отдельности.
Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Указывает степень увлажненности. Также существует понятие коэффициента поляризации либо индекса поляризации (PI) — он равен отношению R600/R60 и охарактеризовывает степень старения изоляции. В нормах определены следующие значения:
Предельное значение гласит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с картонной пропитанной изоляцией вкупе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого целофана индекс поляризации определять нет необходимости.

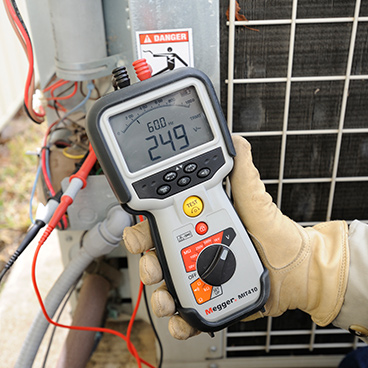

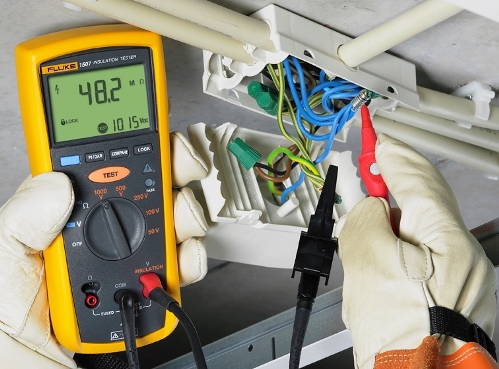

На данный момент есть разные цифровые и электронные мегаомметры. В цифровых сходу можно узреть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют определять и PI. Не считая того у моделей sonel можно надавить кнопку старт, потом другой кнопкой ее зафиксировать и не держать минутку палец на кнопке. Работают приборы от аккумов. Это упрощает жизнь.
В стрелочных устройствах в базе источника неизменного напряжения (а тесты мегаомметром — это тесты неизменным напряжением) лежит либо генератор, либо кнопка (модели ЭСО).
Здесь уже придется или крутить ручку устройства со скоростью 2 об/c, или находить розетку. А не считая этого еще нужно создавать отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных устройств. Но мегаомметры разных производителей — это тема отдельной большой статьи.
В общем, не запамятовывайте разряжать кабель после тесты, снимая накопившийся заряд заземлением. А уже потом снимайте конец устройства с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.
Что такое сопротивление изоляции кабеля и его нормы
Сопротивление изоляции — один из главнейших характеристик кабелей и проводов, ведь в процессе эксплуатации силовые и сигнальные кабели всегда подвержены разным наружным воздействиям. Не считая того, кроме наружных воздействий, повсевременно находится и воздействие жил снутри кабеля друг на друга, их электрическое взаимодействие, что обязательно приводит к возникновению утечек. Добавив сюда причины, действующие на качество изоляции, мы получим более цельную картину.
По этим причинам кабели всегда защищаются диэлектрической изоляцией, к которой относятся: резина, пвх, бумага, масло и т. д. — зависимо от предназначения кабеля, от рабочего напряжения, от рода тока и т. д. Так, к примеру, подземные распределительные телефонные полосы производятся бронированным лентой кабелем, а некоторые телекоммуникационные кабели заключают в оболочку из алюминия для защиты от наружных токовых помех.
Что касается диэлектрических параметров изоляции, то не только лишь они оказывают влияние на выбор определенного материала для того либо другого кабеля. Более принципиальна термостойкость: резина более стойка к высочайшим температурам, чем пластмасса, пластмасса — лучше чем бумага и т.д.
Так, изоляция кабеля — это защита жил от их воздействия друг на друга, от недлинного замыкания, от утечек, и от наружных воздействий со стороны окружающей среды. А сопротивление изоляции определяется величиной оного между жилами и между жилой и внешней поверхностью изолирующей оболочки (либо между жилой и экраном).
Непременно материал изоляции в процессе использования кабеля теряет свои былые свойства, стареет, разрушается. И одним из характеристик этих неблагоприятных изменений является понижение сопротивления изоляции неизменному току.
Сопротивление изоляции неизменному току для разных кабелей и проводов нормируется согласно их ГОСТ, что указывается в паспорте на определенную кабельную продукцию: в лабораторных критериях фиксируется обычное сопротивление изоляции при температуре окружающей среды в +20°C, после этого сопротивление приводится к длине кабеля в 1 км, что и указывается в технической документации.
Так, НЧ-кабели связи имеют малое нормируемое сопротивление 5 ГОм/км, а коаксиальные — до 10 ГОм/км. При замерах учитывают, что это приведенная длина для 1 км кабеля, соответственно кусочек в два раза длиннее будет иметь в два раза наименьшее сопротивление изоляции, а кусочек в два раза более маленький — вдове большее. К тому же температура и влажность при замерах оказывают существенное воздействие на текущее значение, так что нужно вводить поправки, спецы это знают.
Говоря о силовых кабелях, учитывают положения ПУЭ п. 1.8.40. Так, силовым кабелям цепей вторичной коммутации и осветительных электропроводок с напряжением до 1000 В приписывается норма от 0,5 МОм для каждой жилы между фазными проводами и между фазным и нулевым проводом и проводом защитного заземления. А для линий с напряжением от 1000 В и выше — норма сопротивления не указывается, но указывается ток утечки в мА.
Проводятся особые тесты, при которых нормируется напряжение проверки. В согласовании с родом тока испытательного оборудования и предназначением проверяемого кабеля, с учетом материала его изоляцией — выставляют испытательное напряжение на мегаомметре. Так с помощью мегаомметра и оценивают качество изоляции высоковольтных кабелей.
Сопротивление изоляции в 1 МОм на киловольт рабочего напряжения кабеля считается применимым, другими словами для кабеля, работающего под напряжением в 10 кВ сопротивление в 10 МОм будет принято обычным по итогу испытаний мегаомметром с проверочным напряжением 2,5 кВ.
Измерения сопротивления изоляции проводят часто мегаомметром: на мобильных установках — раз в полгода, на объектах завышенной угрозы — раз в год, на других объектах — каждые три года. Данными измерениями занимаются квалифицированные спецы. В итоге измерений спецом составляется документ — акт установленного Ростехнадзором эталона.

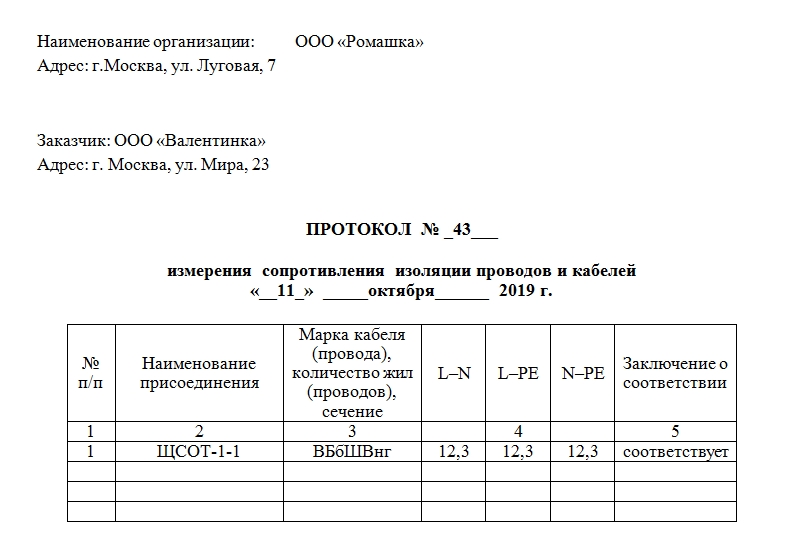

По итогу проверки делается заключение о том, нуждается ли объект в ремонте либо его работоспособность соответствует требованиям проверки. Если нужна ремонт — проводят ремонт с целью восстановления сопротивления изоляции до нормы. Протокол составляется и по итогам ремонта, после очередных замеров мегаомметром.
Измерение сопротивления изоляции
В этой статье поведаем об измерении сопротивления изоляции: каким устройством оно измеряется и какова методика проведения работ, как нередко нужно определять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.
Измерение сопротивления изоляции
В этой статье поведаем об измерении сопротивления изоляции: каким устройством оно измеряется и какова методика проведения работ, как нередко нужно определять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.
Вызвать лабораторию!
Создатель: Максим Шаин
Генеральный директор электроизмерительной лаборатории «ЭлектроЗамер»
Измерение сопротивления изоляции делают для проверки диэлектрических параметров изоляционных материалов проводов и кабельных линий. Сопротивление изоляции — принципиальная черта кабельных изделий. По ней можно прийти к выводу о наличии механических повреждений изоляции либо степени ее износа, обусловленного естественным старением и несоблюдением критерий эксплуатации и, соответственно, пригодности кабеля к предстоящей эксплуатации. Если сопротивление ниже нормы, таковой кабель нуждается в подмене либо ремонте. Сначало сопротивления изоляции нужно определять при сдаче объекта в эксплуатацию в процессе приемосдаточных испытаний, и измеренные значения должны соответствовать требованиям ПУЭ. Потом, на шаге эксплуатации, эти работы часто делают в пределах эксплуатационных испытаний для профилактики появления изъянов, и инспектируют измеренные значения на соответствие требованиям ПТЭЭП.
Периодичность измерения сопротивления изоляции
В ПТЭЭП верно обозначено, что периодичность, с которой определяют характеристики электробезопасности и, в том числе, сопротивление изоляции, должен определять технический управляющий. Как правило это сотрудник, ответственный за электрохозяйство: главный энергетик, главный механик, главный инженер и т.д. Выбирая интервал между испытаниями он должен учесть требования НТД и советы заводов изготовителей применяемого электрического оборудования. Базисные требования по периодичности проверки электропроводок приведены в ПТЭЭП:
Измерения сопротивления изоляции в особо небезопасных помещениях и внешних установках выполняются 1 раз в год. В других случаях измерения выполняются 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых устройств. В осветительных сетях должны быть вывинчены лампы, бытовые розетки и выключатели присоединены.
ПТЭЭП, прил. 3.1, таблица 37
На объектах коммерческой недвижимости и в жилом фонде признаки отнесения помещений к особо небезопасным можно повстречать в электрощитовых, котельных, бойлерных, ИТП, на чердаках и техэтажах, в подвалах и техподполье и т.д. На производственных объектах причины завышенной угрозы встречаются почаще, а их композиции разнообразнее.
На теоретическом уровне, ответственный за электрохозяйство должен провести систематизацию всех помещений по степени угрозы поражения электрическим током в согласовании с требованиями ПУЭ, пп.1.1.-1.1.13. Список всех обследованных помещений должен совпадать с экспликацией планов БТИ и/либо проектной документацией. Выполнить это можно без помощи других либо вовлечь инженеров электроизмерительной лаборатории. Результатом таковой работы будет отчет об определении степени угрозы поражения электротоком. Потом приказом по организации определяются сроки проведения отдельных видов электроизмерений для всех помещений в согласовании со степенью угрозы поражения током и с учетом других причин и требований НТД. На основании приказа необходимо внести надлежащие записи в график планово-предупредительных ремонтов.
Кстати, о требованиях НТД: условия периодичности замера сопротивления изоляции и других испытаний содержатся не только лишь в ПУЭ и ПТЭЭП, но также и других нормативных документах. Так, к примеру, в организациях публичного питания измерения необходимо проводить в течении года в помещениях без завышенной угрозы, и каждые полгода во всех других помещениях (ПОТ РМ-011-2000, п. 5.6). Подобные требования установлены для компаний хим очистки и стирки, мед и образовательных учреждений. Подробный анализ требований НД по периодичности приведен в нашей таблице, ссылку на которую вы отыщите в конце статьи.
