Почти во всем безопасность электрической сети определяется качеством изоляции. Периодическое ее испытание позволяет предупредить появление разных аварий и даже поражение током живого организма. Сущность тестирования заключается в замере сопротивления изоляции при помощи особых устройств. Хоть какое отклонение от требуемых норм является предпосылкой замены либо ремонта электрического оборудования.
Сущность измерений
Под сопротивлением изоляции понимается способность материала не пропускать через себя электрический ток. Для каждого диэлектрика, зависимо от места применения, установлены свои нормативные требования. Периодичность проверки и нужные значения указываются в «Правилах устройства электроустановок» (ПУЭ) и в «Правилах технической эксплуатации электроустановок потребителями» (ПТЭЭП).
Все виды испытаний можно условно поделить на три группы:
- проводимые производителем на заводе;
- выполняемые конкретно на объекте после модернизации либо проведения ремонта;
- запланированные согласно требованиям правил безопасности и нормам.
Вероятные повреждения, не считая промышленных изъянов, в большинстве случаев появляются из-за критерий эксплуатации. Это воздействие сверхтоков, вызывающих перегрев защитной оболочки, воздействие хим реагентов, механические разрывы, вызванные как ошибками монтажа, так и мышами. Цель измерений заключается в предотвращении поражения человека электрическим током и обеспечения пожарной безопасности.
Повреждение изоляции вызывает пробой. Это ситуация, при которой между 2-мя изолированными друг от друга проводниками возникает электрический контакт. К примеру, между вблизи лежащими проводами в кабеле либо при прикосновении человека к частям электроустановки. Обычно при пробое наблюдается прожженное отверстие и изменение цвета изоляционного материала. В базе механизма пробоя твердого диэлектрика лежит электронный лавинообразный процесс. Наступает он из-за образования в материале так именуемого плазменного газоразрядного канала.
К измерению изоляции допускается только спец, имеющий удостоверение о проверке познаний и группу допуска не ниже третьей, если замеры проводятся в сети с напряжением до 1 кВ, и не ниже четвертой — при измерении выше 1 кВ.
После окончания измерения электрического сопротивления изоляции, приобретенные результаты обрабатываются и делается вывод о способности предстоящей эксплуатации сети. Так, огромное значение для достоверности результата имеет температура окружающей среды. Нормирование измерений в ПУЭ обозначено для 20 °C, потому если работы делают при другой температуре, то приобретенные данные пересчитывают по формуле: R=K*Rиз, где K — коэффициент приведения обозначенный в дополнениях к ПУЭ.
Применяемые приборы

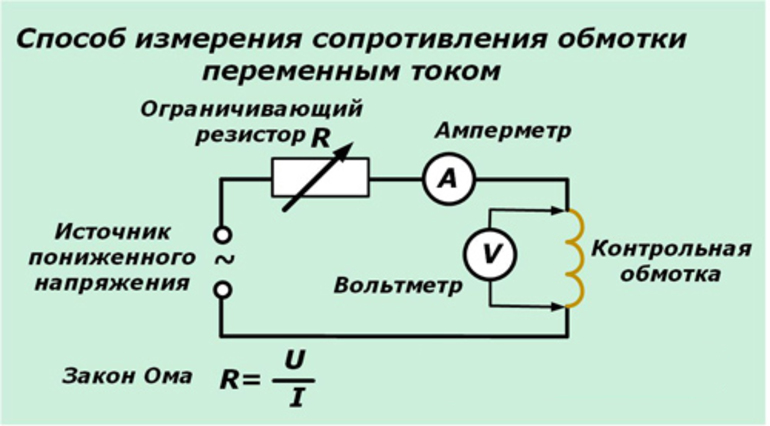

Приборы, при помощи которых проводят измерения, условно делятся на две группы: щитовые измерители и мегомметры. 1-ые используются с подвижными либо стационарными электроустановками с отдельной нейтралью. В типовую конструкцию устройств контроля изоляции щитовой заходит индикаторная и релейная часть. Эти измерители могут работать в непрерывном режиме и употребляться в сетях переменного напряжения 220 В либо 380 В разной частоты.
В большинстве же случаев проведение измерений осуществляется мегомметром. Его отличие от обычного омметра в том, что он работает с достаточно высочайшими значениями напряжения, которые устройство сам и генерирует. Существует два типа мегомметров:

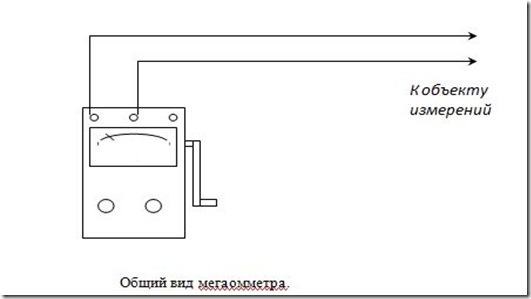

- Аналоговые. В них для получения нужной величины напряжения применяется механический генератор, представляющий из себя динамо-машину. Этот тип нередко именуют «стрелочным» из-за наличия градуированной шкалы и динамической головки со стрелкой. В принципе измерения лежит магнитоэлектрический эффект. Чем больше значение тока протекает через катушку, тем, в согласовании с законом электромагнитной индукции, на больший угол отклоняется и стрелка. Приборы относятся к обычному типу устройств с неплохой надежностью. На сей день уже морально устарели, так как владеют значимой массой и габаритами.

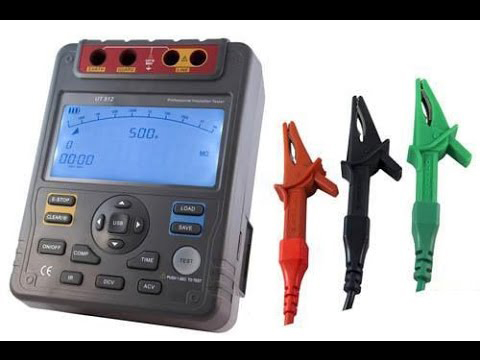

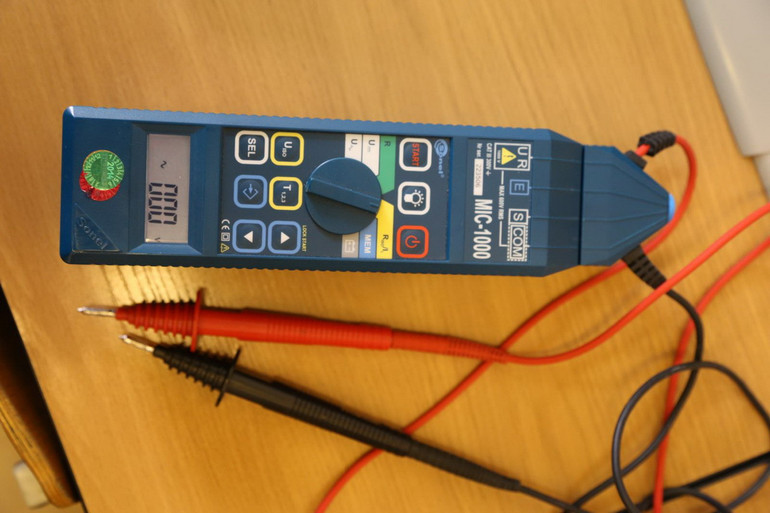

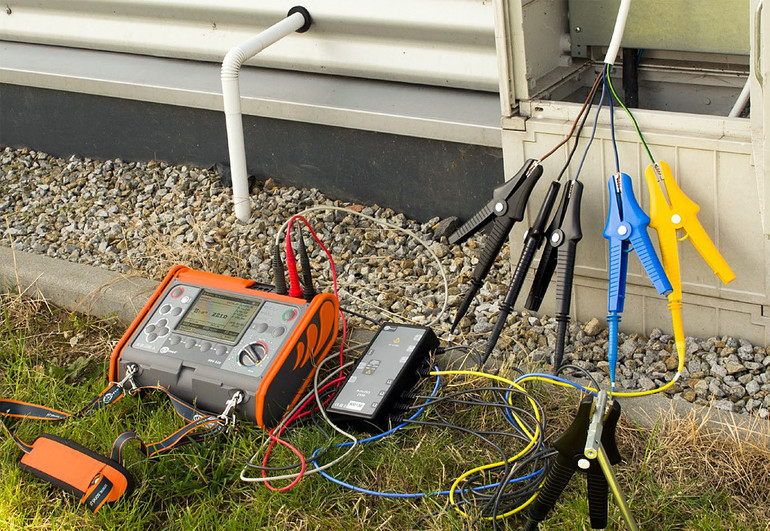

- Цифровые. В схеме современного устройства применяется мощнейший генератор сигнала, собранный на интегральной микросхеме (ШИМ контроллер) и полевых транзисторах. Дискретные мегомметры, зависимо от собственной конструкции, могут работать от сетевого адаптера либо независящего источника питания, к примеру, аккумуляторной батареи. Результаты выводятся на жидкокристаллический экран. Работа построена на сопоставлении измеренного сигнала с эталонным и обработкой данных в особом блоке — анализаторе. Устройство обладает маленьким весом и размерами, но для работы с ним нужна определенная квалификация.
Основным параметром, характеризующим работу измерителя, является погрешность выдаваемого результата. Не считая того, к его главным техническим характеристикам относят: пределы сопротивления, величину генерируемого напряжения, температурный спектр.
Методика тесты
Для того дабы верно измерить сопротивление изоляции, нужно приготовить как предмет испытаний, так и сам устройство. Температура в помещении должна находиться в границах 25±10 °C с относительной влажностью менее 80%. До работ следует отключить измеряемый объект от питающей сети. Убедиться в том, что на отключенной полосы не производятся работы и никто не прикасается к токоведущим частям. Все предохранители, лампы и тому подобные электрические приборы должны быть сняты.

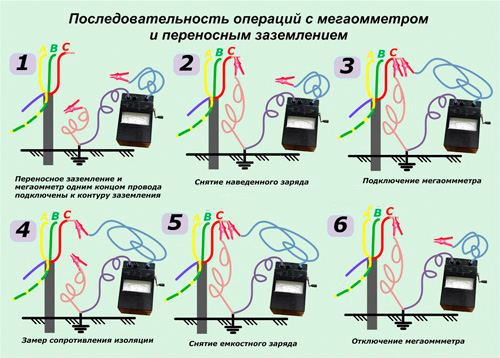

Перед испытанием с отключенных токоведущих частей снимается остаточный заряд. Делается это методом их соединения с шиной заземления. Контактная перемычка убирается только после подключения измерителя. По окончании тесты остаточный заряд опять снимается краткосрочным восстановлением заземления.
В комплектацию стандарт мегомметра заходит три щупа. К ним подключается: защитное заземление, тестируемая линия, экран. Последний применяется для исключения токов утечки.
Методику измерения можно представить следующим образом:
- В согласовании с требованиями ПУЭ, предъявляемыми к полосы, выбирается тестовое напряжение. К примеру, для домашней проводки устанавливается значение от 100 В до 500 В. При работе с цифровым устройством для этого нужно надавить кнопку «Тест», а на аналоговом покрутить ручку до того момента, пока индикатор не скажет о возникновении подходящей величины напряжения.
- Линейный вывод тестера подключается к проверяемой жиле кабеля, а земельный — к остальным проводам, объединенным в жгут. Другими словами любая жила проверяется относительно других проводов, электрически связанных между собой.
- Любая жила испытывается относительно земли, при всем этом другие провода к заземлению не подключаются.
- Если приобретенные данные оказываются неудовлетворительными, то измерения проводят раздельно для каждой жилы по отношению ко всем взятым проводникам в кабеле.
- Все приобретенные значения записывают, а потом их ассоциируют с нормами ПУЭ и ПТЭЭП.
Необходимо подчеркнуть, что если по любым причинам в низковольтной сети перед испытанием отключить нагрузку не представляется вероятным, то застыл фазного и нулевого проводников проводится только относительно РЕ (земли). При всем этом рабочие нули следует отключить от нейтральной шины. Если же это не выполнить, то приобретенные данные для любого провода будут одинаковы и равны сопротивлению проводника с наихудшими параметрами.
Допустимые значения
Малое показание измеренных напряжений должно быть выше нормированных значений. Нужная величина сопротивления закладывается заводом изготовителем кабельной либо электротехнической продукции, согласно действующим техническим условиям.
Выпускаемая электротехническая продукция различается на несколько типов и бывает: общего использования, силовой, контрольной и распределительной. Между собой изделия делят не только лишь по физическим чертам, но и конструктивным. Их обилие обосновано средой окружения, в какой они применяются. К примеру, кабель, созданный для прокладки в земле, усиливается железной лентой и состоит из нескольких слоев изоляции.
Измеряется сопротивление изоляции в Омах. Но из-за огромных величин с показателем всегда применяется приставка мега. Указываемое число обычно рассчитано для определенной длины, в большинстве случаев это километр. Если же длина меньше, то просто осуществляется перерасчет.
Для кабелей, использующихся в связи и передающих низкочастотный сигнал, сопротивление изоляции, должно быть более 5 тыс. МОм/км. А вот для магистральных линий — выше 10 тыс. МОм/км. Но при всем этом всегда малое нужное значение указывается в паспорте на изделие.

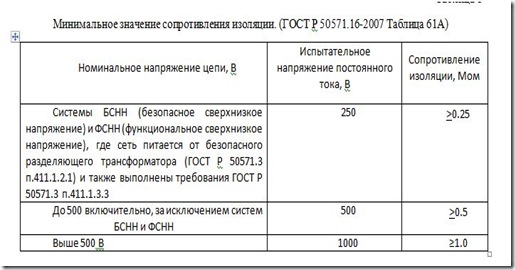

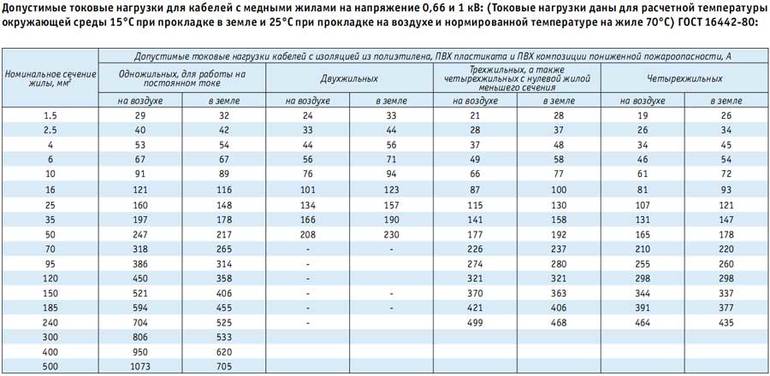

В общем же случае приняты следующие нормы сопротивления изоляции:
- кабель, проложенный в помещении с нормальными критериями окружающей среды, — 0,50 МОм;
- электрической плиты, не созданные для переноса, — 1 МОм;
- электрощитовые, содержащие распределительные части и магистральные провода, — 1 МОм;
- изделия, на которые подается напряжение до 50 В, — 0,3 МОм;
- электромоторы и другие приборы, работающие при напряжении 100−380 вольт, — 0,5 МОм;
- устройства, подключаемые к электрической полосы, созданной для передачи сигнала с амплитудой до 1 кВ, — 1 МОм.
Для кабелей, присоединенных к силовым линиям, действует незначительно другая норма. Так, провода, применяемые в электрической сети с напряжением более 1 кВ, обязаны иметь значение сопротивления более 10 МОм. Для других же, не считая контрольных, малый порог снижен в два раза. Для контрольных проводов норматив просит значение сопротивления более 1 МОм.
Контроль над изоляцией
Сопротивление изоляции относится к принципиальному параметру электротехнической продукции. Конкретно от нахождения параметра в установленных нормах зависит безопасность работы. Потому принципиально временами замерять величину, впору выявляя отличия. Не считая того, для промышленных объектов предусмотрена неотклонимая периодичность проведения измерений.
В согласовании с установленными нормами и правилами, измерения изоляции должны осуществляться:
- для передвижных либо переносных установок не пореже 1-го раза в полугодии;
- для наружных устройств и кабелей внешней прокладки, также в помещениях с завышенной угрозой — более 1-го раза в год;
- для всех других случаев не пореже 1-го раза в три года.
Другими словами в помещениях, к примеру, таких как кабинет, магазин, школа, измерение на сопротивление должно производиться не пореже 1-го раза в 36 месяцев. После окончания испытаний в неотклонимом порядке составляется акт, в каком указываются измеренные данные. Если замеры неудовлетворительные, то электрический участок выводится в ремонт до момента его приведения к требуемым нормам.
Требования безопасности

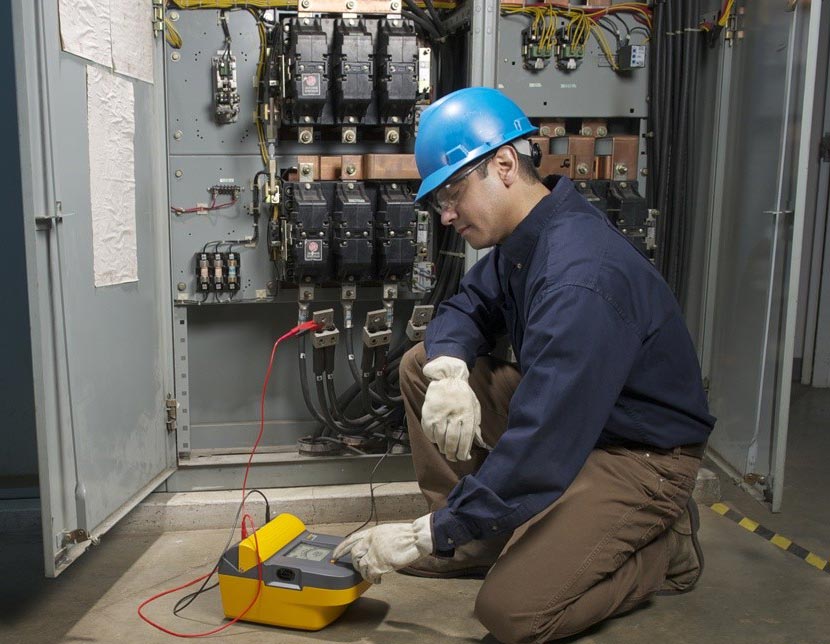

Одно из основополагающих правил при исследовании изоляции состоит в том, что приступать к работе, не удостоверившись в отсутствии напряжения на измеряемом участке, нельзя. Устройство, применяемый для испытаний, должен быть поверенным либо хотя бы быть сертифицированным.

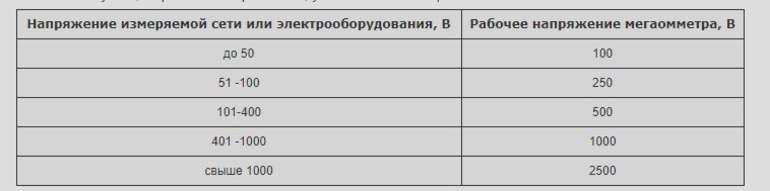

Применять нужно едва тот мегомметр, выдаваемое напряжение которого соответствует установленным нормам. Так, для сетей либо оборудования с напряжением до 50 В, применяется тестер, выдающий 100 В. Использование устройства с наименьшим значением не даст правдивости инфы о состоянии участка, а большего — может привести к повреждениям.
Измерение сопротивления мегомметром нужно делать лишь на отключенных токоведущих частях, с неотклонимым снятием остаточного заряда. При всем этом заземление с токопроводящих частей снимается только после подключения тестера. Соединительные провода подсоединяются при помощи изолирующих штанг. При работе дотрагиваться к токоведущим частям, даже в диэлектрических перчатках, запрещено.
Как проверить изоляцию кабеля мегаомметром
Сопротивление изоляционного слоя кабеля один из самых основных характеристик его работоспособности. Если вы приобрели кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет таковой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных критериях хранения, так и в процессе работы и монтажа. Для того, дабы выявить все вероятные задачи и осуществляется проверка изоляции кабеля мегаомметром.
Предпосылки нехороший изоляции кабеля
Есть несколько причин влияющих на изоляционные характеристики кабелей:
Для того дабы впору выявить делему с изоляцией, будет нужно особый устройство – мегаомметр. Данные приборы бывают старенького эталона (механические, где необходимо крутить ручку):
и нового эталона – электронные:
Разглядим работу этих устройств.
Правила безопасности
Проверка изоляции кабеля мегаомметром делается лишь на отключенном и обесточенном оборудовании.
Мегаомметр способен выдать высочайшее напряжение (отдельные виды до 5000 Вольт), потому при работе с ним строго соблюдайте следующие правила:
- ⚡работать с устройством имеет право персонал с 3-й группой по электробезопасности
- ⚡при испытании удалите всех сторонних от испытуемого кабеля
- ⚡перед работой устройства пристально осмотрите его корпус, провода и измерительные щупы. Они не обязаны иметь сколы, повреждения;
- ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
- ⚡не прикасайтесь к проводам устройства при измерениях
Предварительные работы

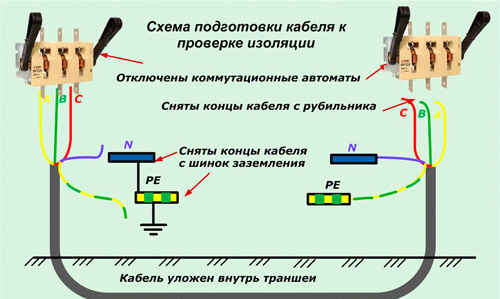

Испытуемый кабель перед проверкой нужно приготовить.
Для этого:
- ⚡проверяете отсутствие напряжения на жилах кабеля
- ⚡на длинноватых кабелях может быть наведенное либо остаточное напряжение
Потому перед каждым замером, при помощи отдельного куска провода либо переносного заземления, в диэлектрических перчатках нужно коснуться жилы и заземленного корпуса либо контура заземления, дабы снять этот заряд; - ⚡отсоединяете кабель от присоединенного оборудования.
Это нужно выполнить, дабы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования либо автоматов к которым он подключен. Отключение нужно выполнить с 2-ух сторон кабеля. Время от времени для ускорения работы этого не делают. Поначалу проводят застыл, и если он показал плохой результат, то только после чего откидывают жилы.
Проверка мегаомметра
Перед проверкой изоляции кабеля мегаомметром, нужно испытать на работоспособность сам аппарат.

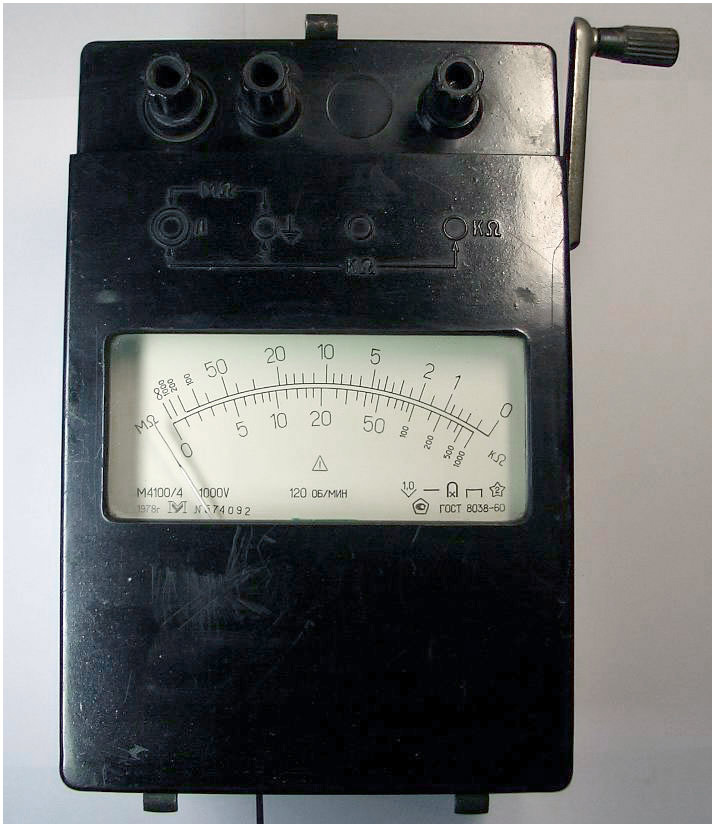

Ах так это делается на мегаомметре М4100. Устройство имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.
Для работы в мегаомах:
- ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
- ⚡вращаете ручку и смотрите показания стрелки. При исправности устройства она будет стремиться в левую сторону — к бесконечности;
- ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться на право до нуля.
Для работы в килоомах:
- ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. 2-ой конец подключается на правую крайнюю клемму. Щупы разомкнуты;
- ⚡Вращаете ручку и смотрите показания. При исправности устройства стрелка отклоняется очень на право;
- ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).
Работа с мегаомметром М4100
- сперва проверяете отсутствие напряжения на кабеле
- заземляете все жилы
- устройство располагаете на ровненькую поверхность
- при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне либо заземляющему устройству. После этого снимаете заземление только с измеряемой жилы;
- умеренно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота за секунду. На 60 секунде отмечайте показания устройства;
- после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, методом их прикосновения к заземлению.
Бытовые сети и домашние проводки довольно испытывать напряжением 500 Вольт. Малое значение, которое должна показать проверка изоляции кабеля мегаомметром в данном случае — 0,5мОм.
В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при всем этом должно быть не меньше 10 мОм.
Измерение сопротивления изоляции кабелей и проводов
Я увидел, что есть много вопросов по измерениям изоляции кабеля. Потому нынешняя статья будет посвящена данной теме.
Следует делить кабели, провода и шнуры на напряжение до 1000В и кабели на напряжение выше 1000В.
1-ые в свою очередь делятся на силовые и контрольные.
В согласовании с ГОСТ 15845-80
Силовой кабель: кабель для передачи электроэнергии токами промышленных частот.
Кабель управления: кабель для цепей дистанционного управления, релейной защиты и автоматики.
Контрольный кабель: кабель для цепей контроля и измерения на расстоянии электрических и физических характеристик.
Сопротивление изоляции – отношение напряжения приложенного к диэлектрику к протекающему через него току (току утечки).
Ненормированная измеряемая величина – величина, абсолютное значение которой не регламентировано нормами.
Состояния изоляции, считают удовлетворительным, если любая цепь с соединенными электроприемниками имеет сопротивление изоляции более соответственного нормативного значения, приведенных ниже:
Для силовых кабелей до 1 кВ сопротивление изоляции должно быть более 0,5 МОм.
Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется . (Возможность ввода кабеля на напряжение выше 1000В в работу определяется по величине тока утечки при испытании изоляции завышенным выпрямленным напряжением и отсутствием пробоев изоляции).
Измерение следует проводить до и после тесты кабеля завышенным напряжением (ПУЭ изд.6 пп. 1.8.37(2)).
В нужных случаях перед измерением концы испытуемого изделия должны быть разделаны.
Для увеличения точности измерения допускается на концевых разделках устанавливать охранные кольца, которые должны быть при измерении заземлены либо присоединены к экрану измерительной схемы.
Время выдержки образцов перед проведением испытаний при температуре окружающей среды должно быть более 1 ч, если в эталонах либо технических критериях на определенные кабельные изделия не обозначено другое время выдержки.
Выполнение измерений мегаомметром ЭС0202/2г (М4100/3(4,5)).
При выполнении измерений делают следующие операции:
Установить переключатель измерительных напряжений в необходимое положение в соответствие с величиной требуемого испытательного напряжения, а переключатель диапазонов в положение «1».
При вращении ручки генератора начинает светиться индикатор ВН, что свидетельствует о наличии выходного напряжения на клеммах устройства.
Убедившись в отсутствии напряжения на объекте, подключить объект к гнездам «rх». По мере надобности экранировки, для уменьшения воздействия токов утечки, экран объекта подсоединить к гнезду «Э».
Для проведения измерений крутить ручку генератора со скоростью (120 ¸140) об/мин. После установления стрелочного указателя, выполнить отсчет значения измеренного сопротивления. По мере надобности перебегать на другой спектр.

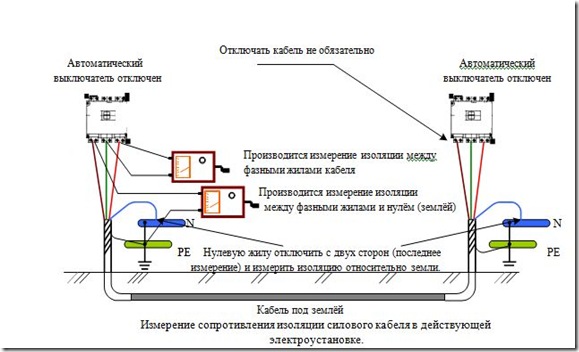

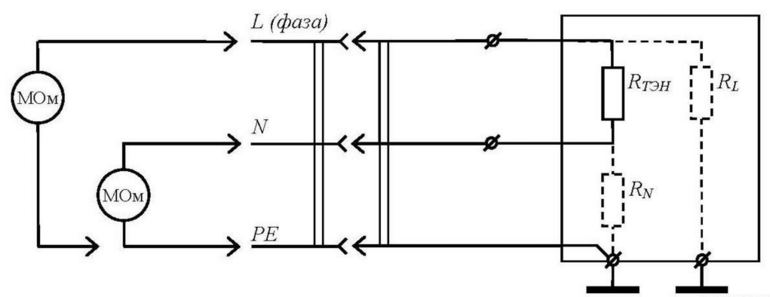

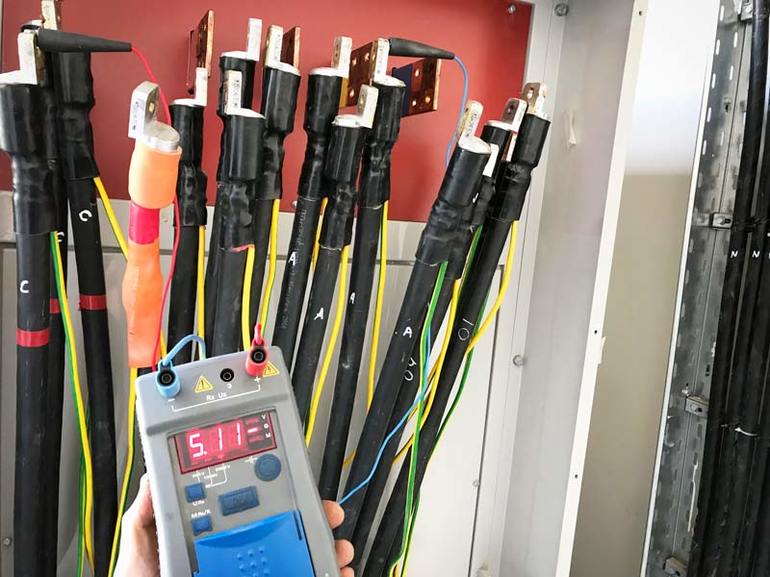

Порядок измерения сопротивления изоляции для кабелей приведен ниже:

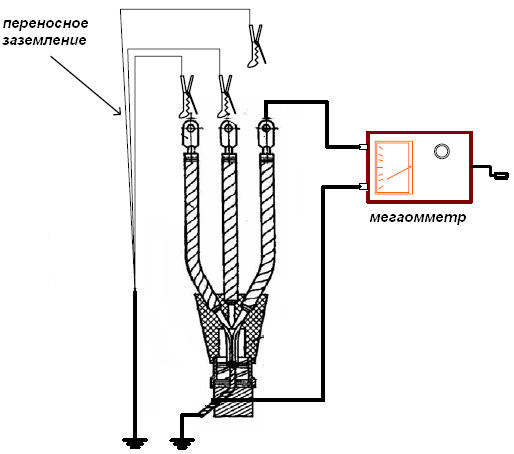

В критериях действующих электроустановок отключать силовые кабели от коммутационных аппаратов не непременно, исключение составляют случаи когда отключение связано с обеспечением неопасных критерий работ – технические мероприятия при подготовке рабочего места. Принцип измерения сопротивления изоляции заключается в том, дабы произвести измерение между каждыми парными проводниками кабеля и (в случае если кабель бронированный) между каждым проводником и бронёй. Другими словами нужно измерить сопротивление изоляции между фазными проводниками, между каждым фазным проводником и нулевой жилой, между каждым проводником кабеля и РЕ- проводником (бронёй). Если в кабеле существует и РЕ-проводник и броня сразу, то их можно считать одним проводником при измерении сопротивления изоляции. В случае, если в кабеле нет пятой жилы и нет брони, за РЕ-проводник можно принимать железные конструкции РУ, заземление и заземлённых частей электрического оборудования. Таким макаром, можно выявить нарушение изоляции нулевой жилы и общей изоляции либо оболочек кабеля.

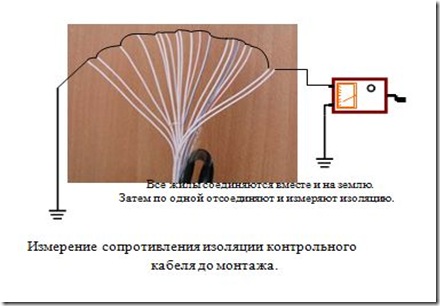

Измерение сопротивления изоляции контрольных кабелей проводят аналогично. При измерении разрешается соединять воединыжды все проводники вкупе и определять потом сопротивление изоляции всего пучка относительно 1-го, потом отсоединять следующий и т.д . Проводник, у которого изоляцию уже измерили, нужно подключить к общему пучку проводников. 2-ой конец контрольного кабеля также должен быть «разделан» и все жилы разведены в воздухе. Таким макаром, равномерно измеряется сопротивление изоляции каждой жилы кабеля относительно земли и других жил.
Если контрольный кабели уже установлен и все жилы его подключены к оборудованию, то сопротивление изоляции этого кабеля определяют совместно с сопротивлением изоляции самого оборудования. Другими словами отключение кабеля от цепей оборудования не делается.
