Для всех критерий и нужд, будь-то авторемонт либо съемка качественных фото и видео важен неплохой свет. Для этого можно собрать осветительный прибор с очень колоритными самодельными лампами. Они делаются из обыкновенной LED ленты дневного света.
Материалы:
- матовая прозрачная акриловая трубка 1 1/2 дюйма;
- пластмассовые заглушки для трубки – 2 шт.;
- двухжильный провод;
- LED лента — http://alii.pub/5pc52f
- коннектор для LED ленты с разъемом под блок питания;
- блок питания для LED ленты — http://alii.pub/5q1o0m
- круглые древесные рейки 12 мм.
Процесс производства лампы
От акриловой трубки нужно отрезать кусочек таковой длины, какой нужен осветительный прибор.
Ее спиленный торец обрабатывается ратфилем.
Также нужна отрезать древесный круглый профиль таковой же длины.
С его торцов необходимо просверлить отверстия под шурупы.
На край профиля приматывается скотчем двухжильный провод.

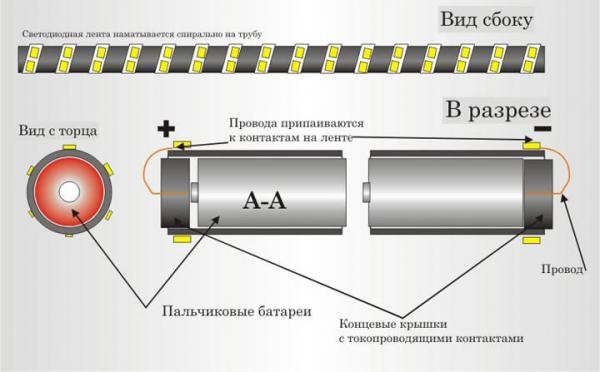

Сверху по спирали виток к витку наматывается самоклеющаяся светодиодная лента до конца профиля.
Заложенный перед этим провод должен размещаться под ней. Избыток ленты обрезается.
К обратному концу ленты припаивается сложенный под низ провод.
Сначала же намотки нужно присоединить к адаптеру 2-ой конец этого же провода, также саму ленту. Таким макаром, выходит двухстороннее подключение. Это дозволит всем светодиодам светить идиентично ярко, также предупредит перегрев токопроводящих дорожек.
В приготовленных заглушках необходимо просверлить в центре отверстия под шурупы. В какой-то из них также нужна вырезать окно под коннектор.
1-ая заглушка прикручивается к профилю с лентой. Потом он вставляется в трубку.
С оборотной стороны прикручивается 2-ая заглушка с вклеенным коннектором.
Этим методом можно выполнить несколько ламп, и применять их для сборки осветительного прибора хоть какой конфигурации.
Трубки с лентой снутри просто крепятся клипсами к его основанию.
Для регулировки яркости осветительного прибора можно добавить регулятор — http://alii.pub/5q1o2r
Смотрите видео
Похожие мастер-классы
Как переработать люминесцентный осветительный прибор в светодиодный
Как из ПВХ трубы выполнить сенсорный осветительный прибор для мастерской
Как выполнить осветительный прибор из CD дисков управляемый телефоном
Светодиодная лампа дневного света
Обычная стенная подсветка-лампа
Из ПВХ трубы делаем обычной светодиодный садовый осветительный прибор
Особо увлекательное
Как при боковом подключении вынудить длиннющий радиатор греть
Дедовский метод бесконтактной очистки дымопровода печи
Как выполнить антенну для цифрового телевидения без паяльничка и
5 лайфхаков по ремонту сломанного домашнего инструментария и не только лишь
Как переработать велик с цепного привода на карданный
12 стремительных приспособлений и лайфхаков для любого ремонта в
«Сделай сам – своими руками» — веб-сайт увлекательных самоделок, изготовленных из подручных материалов и предметов в домашних критериях. Пошаговые мастер-классы с фото и описанием, технологии, лайфхаки — все, что необходимо для рукоделия истинному мастеру либо просто умельцу. Поделки хоть какой трудности, большой выбор направлений и мыслях для творчества.
Как выполнить светодиодный осветительный прибор своими руками – пошаговая аннотация
Светодиодные лампы и оборудование
Создатель Aluarius На чтение 5 мин. Просмотров 1.2k. Размещено 30.10.2015
Популярность светодиодных осветительных приборов так высока, что мастера не обошли ее своим вниманием. На просторах веба сейчас можно отыскать неограниченное количество схем, при помощи которых можно ответить на вопрос, как выполнить светодиодный осветительный прибор своими руками? И как показала практика, самый обычный из всех вариант – это внедрение в осветительном приборе светодиодной ленты. Естественно, лента в большинстве случаев применяется для декоративной подсветки, но если верно провести расчеты яркости освещения и количества светодиодов, то из нее можно выполнить хороший осветительный прибор для зонального освещения. Например, для десктопа. Потому разглядим один из вариантов, который нам показался не очень сложным.
Схема светодиодного осветительного прибора своими руками
Для этого для вас будет нужно неисправный люминесцентный осветительный прибор. Как указывает практика, у него в большинстве случаев выходит из строя электронный пускорегулирующий аппарат, а короче ЭПРА. Итак вот всегда поменять ЭПРА на новый – средств не оберешься. Потому из этого источника света просто можно выполнить осветительный прибор на светодиодной ленте.
Выбор светодиодной ленты
Итак, длина люминесцентного осветительного прибора 30 см, потребляемая мощность 8 Вт. Для того дабы яркость света была достаточной, дабы нормально работать за письменным столом, нужно верно подобрать саму ленту.
- Во-1-х, стоит отметить, что светодиодная лента – это, на самом деле, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие).
- Во-2-х, направьте внимание на ее технические свойства, в особенности это касается яркости горения диодов. Сбалансированный вариант: 780-900 Lm/м.
- В-3-х, подогнать под размер осветительного прибора саму ленту не неувязка. Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя.
- В-4-х, на оборотной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности осветительного прибора будет просто.
Сборка осветительного прибора

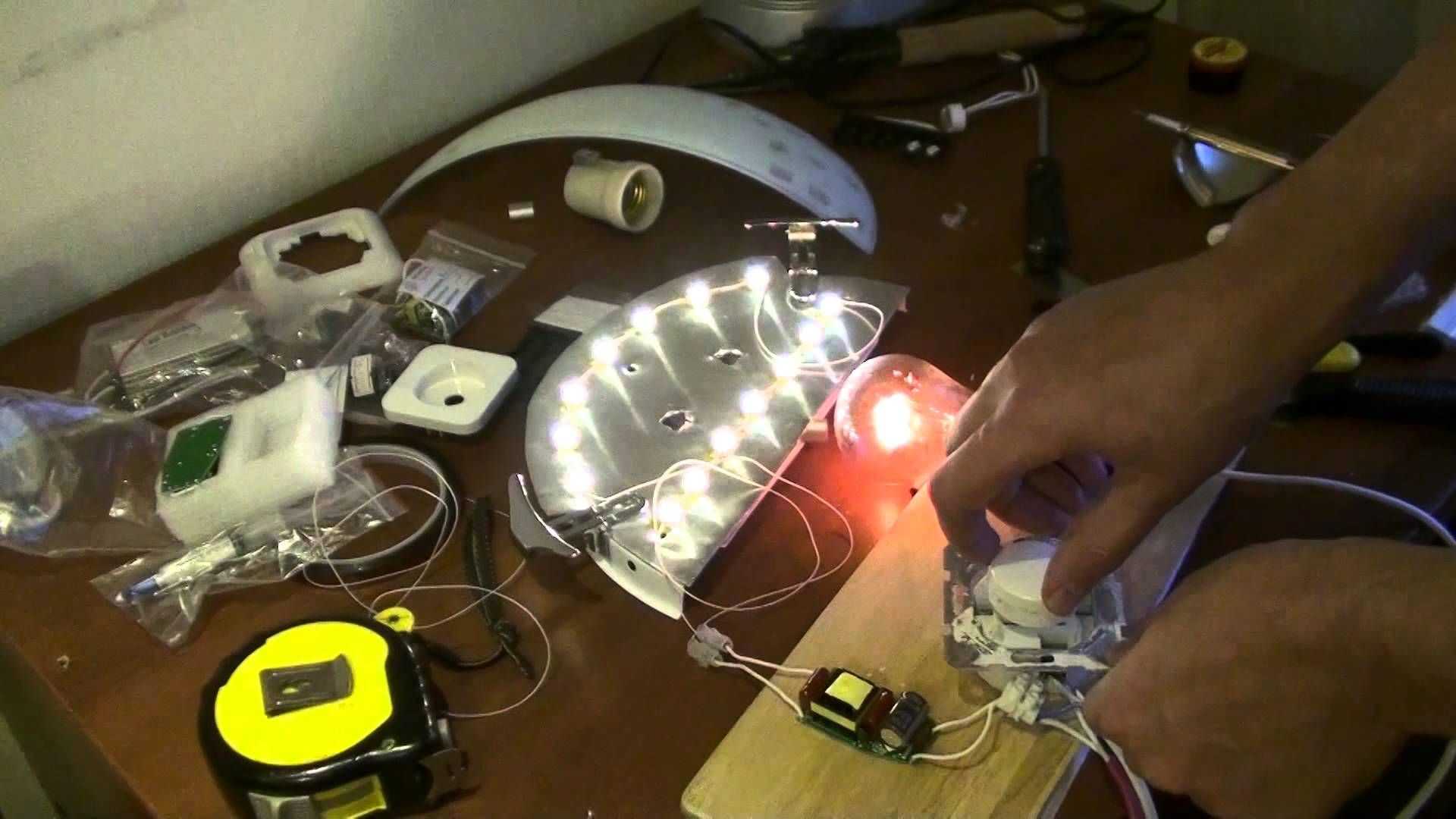

Прежде всего нужно из осветительного прибора удалить плато ЭПРА. Потом на него наклеиваются отрезки светодиодной ленты. В этом случае количество наклеиваемых рядов может быть различным, например, 6 рядов по три диодика в каждом с поперечной установкой. Варианты установки могут быть различными, главное – точно соблюсти мощность нужного свечения.
Читайте также: Как светит светодиодный прожектор 10 Вт – расчеты и понятия
На этом элементе нового осветительного прибора нужно тормознуть более тщательно, так как светодиодная лента на блоке питания люминесцентной лампы работать не будет. Все дело в том, что для светодиодной ленты нужна стабилизация напряжения и тока. Если этого не выполнить, то диоды будут перенагреваться, и в итоге просто перегорят.

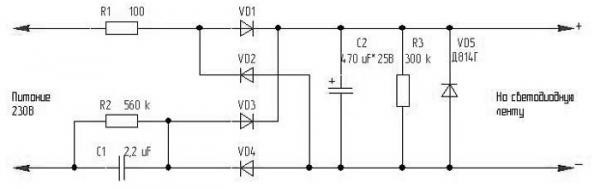

В нашем случае сбалансированный вариант – это блок питания без трансформатора, но с балластным конденсатором. Вот схема блока питания снизу.
Блок питания с балластным конденсатором
В этой схеме C1 – это тот балластный конденсатор, который гасит сетевое напряжение 220 вольт. После него ток подается на диодный выпрямитель VD1-VD4. После чего неизменное напряжение подается на фильтр C2. Дабы конденсаторы стремительно разряжались, в схему установлено два резистора R2 для C1, R3 для C2. Резистор R1 – это типичный ограничитель сетевого напряжения, а диодик VD5 – это защита от перенапряжения выходного тока, которое составляет максимум 12 вольт (это на случай, если произошел обрыв светодиодной ленты).
Самый главный элемент в этой электрической сети – конденсатор C1. Тут принципиально точно подобрать его по нужным характеристикам емкости. Не стоит для этого воспользоваться сложными формулами. Просто найдите в вебе калькулятор, при помощи которого вы точно проведете расчет. Правда, для этого пригодится одна вводная информация: сила тока на отрезке светодиодной ленты. Как правило это указывается в паспорте изделия.
Но учитывайте тот момент, что в сопроводительных документах указывается наибольший параметр тока, потому не стоит его принимать, как основной. Например, ток в 150 мА будет обычным для нового осветительного прибора длиною 30 см. При всем этом светодиоды греться не будут, а яркость свечения будет достаточной.

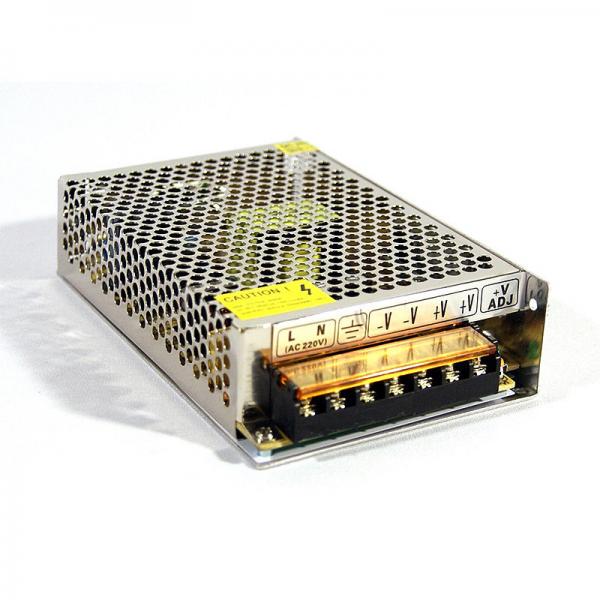

Блок питания для светодиодной ленты
Попытайтесь ввести в калькулятор наши данные, вы получите показатель емкости конденсатора – 2,08 мкФ. Округляем его до стандартного – 2,2 мкФ, который будет выдерживать напряжение до 400 вольт.
Внимание! Собранный по этой схеме блок питания является бестрансформаторным. Потому всю схему нужно установить в особый корпус, который не пропускает электрического тока, например, в пластмассовый. Плюс ко всему рекомендуется придерживаться строго всех правил техники безопасности. Нельзя соприкасаться во время работы осветительного прибора с токоведущими частями блока.
Повсевременно выходящий из строя ЭПРА выкидывать не нужно. Его нужно проверить на исправность. Тут принципиально, дабы был цел диодный мост, все другие детали можно убрать.
Читайте также: Светодиодная лента – как установить, на что направить внимание прежде всего
А вот сейчас нужно проверить блок питание и плато на предмет корректной работы. Просто к блоку нужно подсоединить светодиодную ленту, включить его в розетку и проверить, как работают светодиоды. Если вас все устраивает, то можно устанавливать блок питание в корпус осветительного прибора и делать серьезное соединение всех его частей между собой.
Заключение по теме
Видите ли, собрать светодиодный осветительный прибор своими руками не неувязка, если вы незначительно разбираетесь в электрических элементах и владеете способностями работы с паяльничком. Естественно, это не единственная схема. Можно выполнить осветительный прибор из обыкновенной энергосберегающей лампы, либо люстры, где использовались лампы накаливания. Главное – верно собрать блок питания, подгоняя его под напряжение 12 вольт и силу тока отрезка светодиодной ленты.
Как выполнить осветительный прибор из светодиодной ленты своими руками

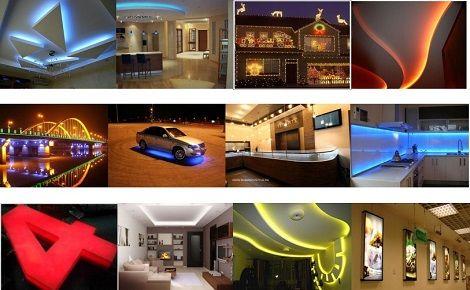

Светодиодное освещение все почаще применяется в квартирах и личных домах, равномерно вытесняя классические источники света. Широкую популярность светодиоды заполучили благодаря своим техническим чертам и высочайшим экономическим показателям. Особенным спросом пользуются светодиодные ленты, применяемые в качестве главных осветительных устройств и устанавливаемые в самых различных местах. Но, основным препятствием для широкого использования светодиодов, остается их достаточно высочайшая стоимость.
Многие домашние мастера пробуют решить эту делему своими силами, создавая уникальные приборы, в том числе и осветительный прибор из светодиодной ленты своими руками. Такие конструкции существенно дешевле по сопоставлению с промышленными аналогами, а по эффективности и качеству ничем не уступают им. При наличии познаний основ электротехники самодельные приборы освещения может сделать хоть какой начинающий электрик.
Использование светодиодных лент
Конструкция ленты выполнена в виде прорезиненной печатной платы, что делает ее очень гибкой и эластичной. Благодаря этому стало может быть свободное размещение светодиодов и токоограничивающих резисторов, без риска каких-то повреждений. Другими словами, при сгибании ленты, передвигаются и все элементы, находящиеся на ней. При помощи ленты стало намного проще изготавливать самодельные осветительные приборы. Ее можно свободно разрезать и получать куски подходящих размеров.
При работе со светодиодной лентой нужно соблюдать неотклонимые правила. К примеру, дабы не нарушить контакт между светодиодами, все разрезы следует создавать исключительно в тех местах, которые специально созданы для этого. Для их обозначения применяется линия белоснежного цвета. На месте разреза контакты припаиваются к питающему проводу.
Светодиодная лента содержит в собственной структуре самоклеящуюся прослойку, при помощи которой она может быть установлена в всех местах. Светодиоды, использующиеся в полосе, владеют разными чертами светового потока. Большей популярностью пользуются изделия, работающие от напряжения 12 вольт. Конструктивные особенности ленты позволяют использовать ее не только лишь по прямому предназначению, но и в качестве основной детали самодельных осветительных приборов. Такие осветительные приборы обычно делают функцию дополнительных источников света, для освещения ограниченного места.
Дроссель для ламп дневного света
Подготовка материалов и деталей
Благодаря высочайшей гибкости светодиодной ленты, конструкции осветительных приборов могут изготавливаться в самых различных вариантах. Все же, они все подчиняются единым принципам, применяемым в процессе производства и сборки, независимо от конфигурации осветительного прибора.
Рекомендуется еще до начала сборки запастись необходимыми материалами, деталями и инвентарем. В неприятном случае, в процессе работы возникнет ненадобная спешка, начнутся срочные поиски недостающего, что может привести к потере свойства готового осветительного прибора, а сама сборка затянется на неопределенное время.
Прежде всего необходимо приобрести светодиодную ленту, с заблаговременно известными параметрами и техническими чертами. Идеальнее всего подходит полоса шириной 8 мм. Также, пригодится дюралевый уголок, заместо которого допускается внедрение пластмассового короба для электромонтажа. Размеры уголка составляют 10х10 мм, а длина – 1,5 м. Все крепления и сборка производятся при помощи саморезов. Включение и выключение осветительного прибора происходит при помощи компактного выключателя.

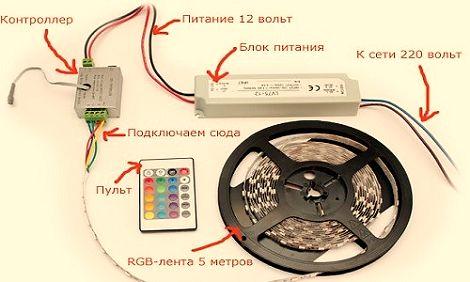

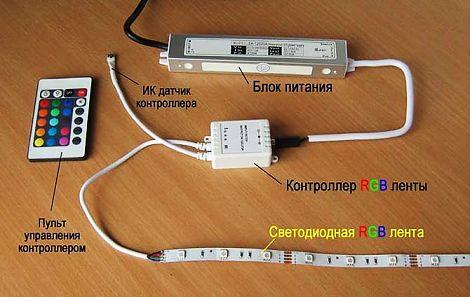

В более продвинутых конструкциях применяются блок питания, контроллер, и пульт управления. Такое изделие выходит более дорогим, но оно существенно надежнее в работе. В список инструментов заходит электродрель, электролобзик, плоскогубцы, линейка и карандаш. После того как все нужное подготовлено, можно приступать к процессу сборки.
Сборка осветительного прибора
Есть разные варианты производства осветительного прибора с применением светодиодной ленты. Сборка будет зависеть от конструкции, которая вначале запланирована к изготовлению.
Главные этапы у любого вида изделия совсем однообразные, потому сборка будет происходить в следующем порядке:
- Прежде всего отмечается четкая длина уголка либо пластмассового короба, запланированная для сборки осветительного прибора.
- Дальше в уголке просверливаются отверстия для последующего крепления устройства при помощи саморезов. По мере надобности в уголке выпиливается маленькой участок под размеры маленького переключателя, если он будет употребляться.
- Готовый уголок закрепляется в заблаговременно определенном месте, после этого устанавливается выключатель, а провода припаиваются к ленте на полосы разреза.
- После чего светодиодная лента обезжиривается при помощи ацетона либо другого растворителя.

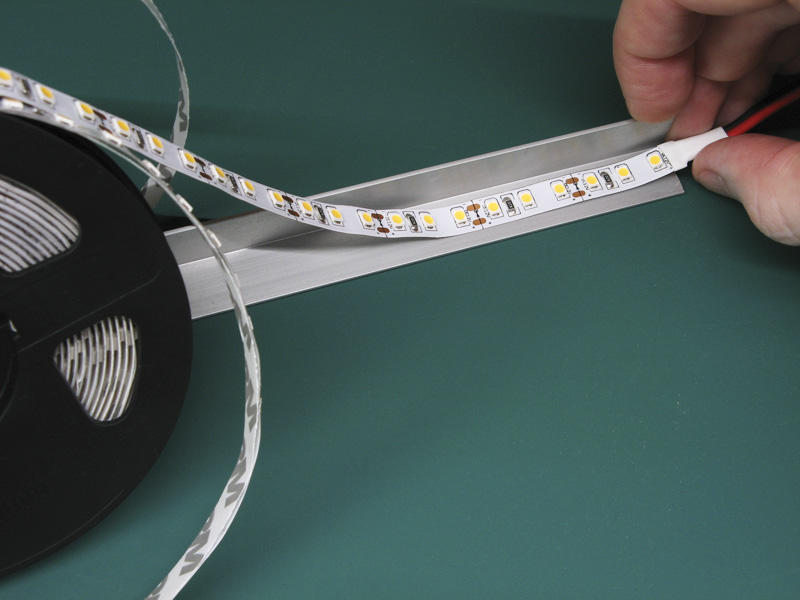

- Приготовленная лента крепится к уголку либо коробу. Сначала она только немного прикрепляется к поверхности, а после выравнивания совсем закрепляется на месте.
- На завершающем шаге к ленте подключается контроллер, блок питания либо адаптер, способный выдавать 12 вольт. При помощи этих устройств становится вероятным подключение осветительного прибора в обыденную электрическую сеть с напряжением 220В.
Обозначения на электрических схемах выключателей, розеток и лампочек
Таким макаром, вышел осветительный устройство, установленный горизонтально. В большинстве случаев такие осветительные приборы применяются на кухнях для освещения рабочих зон, столешниц и варочных поверхностей. Не считая того, они располагаются над письменными столами, располагаясь понизу полок либо подвесных шкафчиков. Более наилучшее расстояние до рабочей поверхности составляет 70-80 см, что делает свет совсем безобидным для зрения.
Что делать, если нет готовой светодиодной ленты
Время от времени появляются ситуации, когда нет способности приобрести светодиодную ленту либо отсутствуют средства для ее покупки. В данном случае можно испытать сделать ленту без помощи других, используя отдельные светодиоды.
До работ нужно приготовить все нужное для сборки конструкции:
- Светодиоды, мощностью 1 Вт каждый, в нужном количестве.
- Рулончик специального обоестороннего скотча, владеющего неплохой теплопроводимостью.
- Драйвера, надлежащие количеству светодиодов. Нужно направить внимание на маркировку, где обозначено количество выходов для светодиодов.
- Дюралевая лента либо другая поверхность с малой шириной 1 мм. Площадь должна соответствовать 1 см для каждого светодиода.
Сначала дюралевая поверхность обезжиривается, после этого к ней приклеивается обоесторонний скотч. Нижняя часть светодиодов также обезжиривается, после этого они инсталлируются на скотч, чередуясь положительными и отрицательными полюсами. Светодиоды прижимаются, после этого припаиваются. Потом припаиваются драйверы и осветительный прибор можно подключать к питанию. После проверки работоспособности, его можно воткнуть в хоть какой корпус и устанавливать в разных местах.
